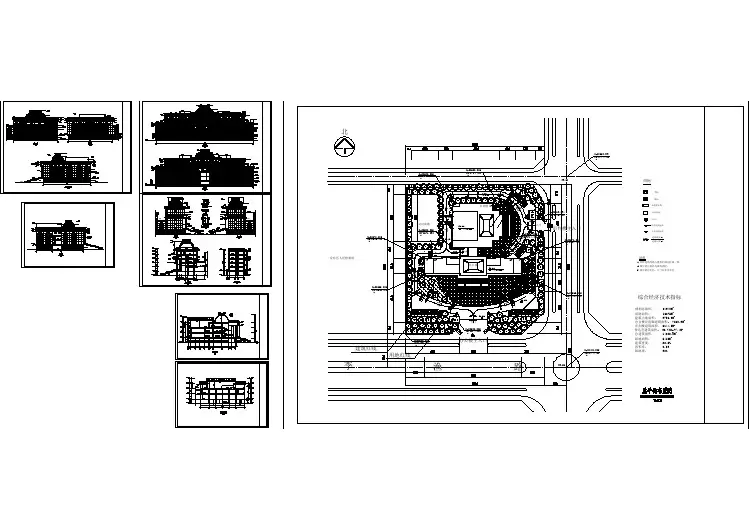

法院建筑设计

第二章

建筑设计

一、设计资料：

1．建设单位认可的总体规划及单体初步设计方案；

2．建设单位提供的设计任务书；

3．其他专业提供的有关资料；

4．参考规范：

《民用建筑设计通则》JGJ37-87

《建筑设计防火规范》GBJ16-87（2001年版）

《高层民用建筑设计防火规范》GB50045-95（2001年版）

《屋面工程质量验收规范》GB50207-2002

《办公建筑设计规范》JGJ67-89

《建筑地面设计规范》GB 50037-96

《砌体结构设计规范》GB 50003-2001

《房屋建筑制图统一标准》GB50001-2001

《建筑制图标准》GB50104-2001

《建筑模数协调统一标准》GBJ2-86 二、设计要求：

本工程建筑耐久等级为二级，耐久年限为50年，抗震设防烈度为8度。内部功能主要满足行政管理人员办公及相应的配套设施，建筑外形简洁明快。

三、办公楼建筑设计

1．办公楼概况

该工程项目是新乡市人民法院办公大楼，为八层现浇钢筋混凝土框架结构，办公楼总建筑面积为7680m2，建筑高度32.5m（从室外地坪到屋面檐口）。

一至七层主要为办公，负一层为停车场。屋顶塔楼主要为电梯机房、空调机

房和水箱间。

2．平面设计

办公楼是位于法院区内的办公建筑，是行政管理人员的工作场所。在设计上以规整的矩形安排平面，充分利用场地，合理划分功能分区。

底层设大厅、传达室、配电室、资料室、档案室、各一个，办公室若干。

二层设置办公室若干、大小会议室、会客室、活动室各一个。

其它层设置办公室若干。

每层设置男女厕所各一个，开水间两个。

根据建筑防火等要求，力求交通路线简捷明确，联系通行方便，每层设置两道两跑楼梯,两台电梯。

3．建筑方案

本设计为八层办公楼，选用现浇式框架结构。总占地面积1265m2，总建筑面积7680m2，总高度为32.5m，层高3.9m。

设计标高: 室内设计标高±0.000,室外地坪标高－3.900。

在立面设计中，主要强调建筑的简洁、典雅和亲和的特点，建筑形体采用弧形造型，不追求复杂的装饰，而是利用楼自身外墙材质塑造出色彩明快、富有动感的建筑形象。主出入口位于楼体正中，在入口台阶与雨蓬支柱间留有车辆停靠的空间，方便楼内工作人员下车后可快捷的进入楼内，也使立面效果更加有层次。

办公楼屋面雨水通过柱内落水管排至室外地面。

4 ．验算房屋高宽比及是否需要设伸缩缝

房屋高度指室外地面至檐口高度，不包括局部突出屋面的水箱、电梯间等部分的高度，故本设计房屋高度为31.2米，房屋的宽度为21.5米。

H/B=31.2/21.5 =1.45<4 符合要求

现浇式框架结构室内的伸缩缝最大间距为55米，本设计中最长距离为53.2米，所以不需设伸缩缝。

5．材料强度选择

混凝土： 1～8层柱： C30

1～8层梁、板：C30

钢筋：梁、柱：主筋Ш级、其他Ⅰ级

板：Ⅰ级

6．建筑构造

（1）墙身做法

外墙采用普通砖

内侧：1:2.5水泥砂浆打底15厚

纸筋石灰批面5厚,

白色乳胶漆一底二道

外侧：15厚1:2.5水泥砂浆刷素水泥浆一道

3厚水泥胶结合层

8厚瓷面砖

1:1水泥砂浆擦缝

（2）楼面做法

20mm花岗石面层，水泥砂浆抹缝

30mm 1：3干硬水泥砂浆

100厚承重混凝土

板底粉刷

（3）屋面做法:

120厚承重钢筋混凝土板：

20厚水泥砂浆抹灰：

石膏吊顶：

（4）门窗做法:

所有门窗均为铝合金门(详况请看门窗表，图)。
