36V电动车充电器原理与维修充电器是电动自行车四大核心部件之一,充电器的好坏严重影响着蓄电池的使用寿命。
充电器主要由整流滤波、高压开关、电压交换、恒压及电控制等几个部分组成。
其中整流滤波电路的用途是将交流220V电压转变为直流300V左右的电压,通过高压开关电路及电压交换,产生充电时所需的低压直流电压,再由充电控制电路控制后对电池充电,采用这种方式的充电器具有体积小、重量轻、效率高等优点。
以uc3842驱动场效应管的单管开关电源,配合LM358双运放来实现三阶段充电方式。
其原理图如下:图11 uc38432与LM358(1)uc3842是一种性能优异、应用广泛、结构较简单的PWM集成控制器。
各脚功能如下:其结构图如图2所示1脚:误差放大器补偿(误差输出); 电压:2.8V2脚:反馈输入(误差信号输入) ;电压:2.6V3脚:开关管电流检测(过流保护); 电压:0.08V4脚:外接RC定时元件;电压:0.9V5脚:地线;电压:0V6脚:开关管驱动脉冲输出;电压:1.3V7脚:电源;电压:15V8脚:5V基准电压; 电压:5V(2)LM358是常用的双运放,内部包括有两个高增益的双运放,适用于电压范围很宽的单电源和双电源工作。
各脚功能和结构图如图3所示。
图2uc3842内部结构图图3LM358内部结构图2 电路中其他主要元件(1)T1为高频脉冲变压器,其作用有三个。
第一是把高压脉冲降压为低压脉冲。
第二是起到隔离高压的作用,以防触电。
第三是为uc3842提供工作电源。
(2)D4为高频整流管(16A60V)C10为低压滤波电容,D5为12V稳压二极管, U3(TL431)为精密基准电压源,配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻(0.1欧姆,5w)改变W1的阻值可以调整充电器转浮充的拐点电流(200-300 mA)。

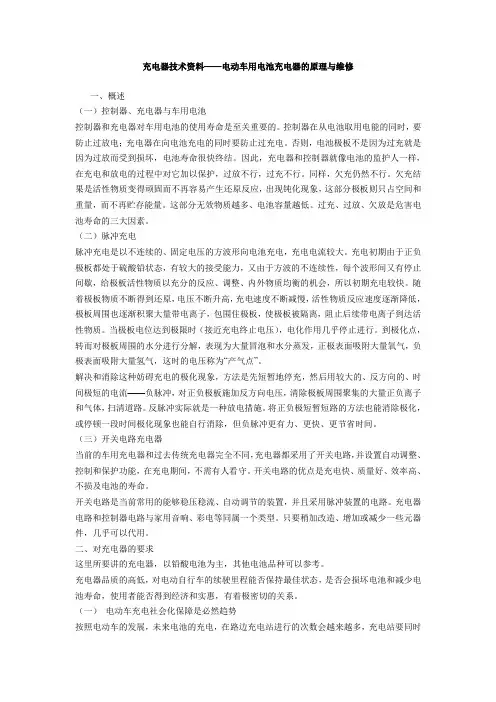

充电器技术资料——电动车用电池充电器的原理与维修

充电器技术资料——电动车用电池充电器的原理与维修一、概述（一）控制器、充电器与车用电池控制器和充电器对车用电池的使用寿命是至关重要的。
控制器在从电池取用电能的同时，要防止过放电；充电器在向电池充电的同时要防止过充电。
否则，电池极板不是因为过充就是因为过放而受到损坏，电池寿命很快终结。
因此，充电器和控制器就像电池的监护人一样，在充电和放电的过程中对它加以保护，过放不行，过充不行。
同样，欠充仍然不行。
欠充结果是活性物质变得顽固而不再容易产生还原反应，出现钝化现象，这部分极板则只占空间和重量，而不再贮存能量。
这部分无效物质越多、电池容量越低。
过充、过放、欠放是危害电池寿命的三大因素。
（二）脉冲充电脉冲充电是以不连续的、固定电压的方波形向电池充电，充电电流较大。
充电初期由于正负极板都处于硫酸铅状态，有较大的接受能力，又由于方波的不连续性，每个波形间又有停止间歇，给极板活性物质以充分的反应、调整、内外物质均衡的机会，所以初期充电较快。
随着极板物质不断得到还原，电压不断升高，充电速度不断减慢，活性物质反应速度逐渐降低，极板周围也逐渐积聚大量带电离子，包围住极板，使极板被隔离，阻止后续带电离子到达活性物质。
当极板电位达到极限时（接近充电终止电压），电化作用几乎停止进行。
到极化点，转而对极板周围的水分进行分解，表现为大量冒泡和水分蒸发，正极表面吸附大量氧气，负极表面吸附大量氢气，这时的电压称为“产气点”。
解决和消除这种妨碍充电的极化现象，方法是先短暂地停充，然后用较大的、反方向的、时间极短的电流——负脉冲，对正负极板施加反方向电压，清除极板周围聚集的大量正负离子和气体，扫清道路。
反脉冲实际就是一种放电措施。
将正负极短暂短路的方法也能消除极化，或停顿一段时间极化现象也能自行消除，但负脉冲更有力、更快、更节省时间。
（三）开关电路充电器当前的车用充电器和过去传统充电器完全不同，充电器都采用了开关电路，并设置自动调整、控制和保护功能，在充电期间，不需有人看守。
