电动车充电器原理及维修

电动车充电器原理及维修全波整流器采用四个二极管和一个变压器来实现整流。

交流电经变压器降压后，通过四个二极管将电流导通的方向限制在单方向上，以得到一个正弦波的全波整流电路。

而半波整流器只使用两个二极管，将电流导通的方向限制在单方向上，即得到一个半波正弦电路。

整流后的电流是固定的直流电流，但它仍然具有很高的纹波。

为了去除这些纹波，需要使用滤波器。

滤波器是一种电容器，用于储存电荷并平滑输出电流。

通过选择适当的电容值，可以滤波并获得平稳的直流输出电压。

调节是电动车充电器中最重要的步骤之一、调节器可以控制输出的电流和电压，以满足电动车电池的需要。

常见的调节器包括线性稳压器和开关稳压器。

线性稳压器通过调节器件的导通和关断来调节电压。

当电流过大时，稳压器会降低输出的电压，从而保持电流恒定。

这种调节器的缺点是效率较低，因为它会将多余的电能以热量的形式消耗掉。

开关稳压器利用反馈回路和开关元件的开关操作来调节电压。

它通过以高频开关的方式来控制电流，从而降低能量损耗并提高转换效率。

开关稳压器通常有两种类型，即开关模式和开关流模式。

开关模式稳压器效率高，但电磁干扰较大，开关流模式稳压器的电磁干扰较小，但效率低。

维修电动车充电器可能涉及以下几个方面：检查输入电源、检查输出电压和电流、更换损坏的元件等。

首先，检查输入电源的稳定性和电压是否正常。

如果电源不稳定或电压过低，则可能导致充电器无法正常工作。

其次，检查输出电压和电流是否在规定范围内。

如果输出电压或电流不正确，可能是调节器件故障或滤波器电容损坏的原因。

此外，还需要检查充电器电路中的元件是否损坏，如二极管、电容器和稳压器等。

如果发现元件损坏，应及时更换。

总之，电动车充电器的原理和维修，主要是通过整流、滤波和调节这三个步骤来将交流电转换为直流电，并通过控制电流和电压为电动车电池充电。

在维修方面，需要检查输入电源、输出电压和电流以及元件的损坏情况，并及时更换损坏的元件来保证充电器的正常工作。

详解电动车充电器的结构原理及修复

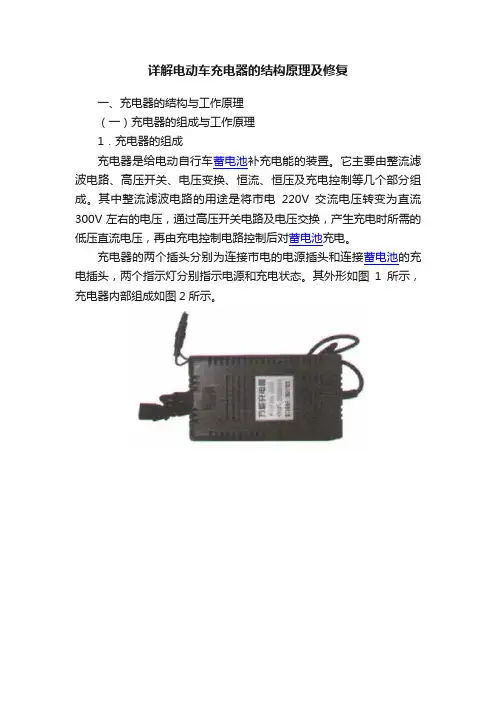

详解电动车充电器的结构原理及修复一、充电器的结构与工作原理（一）充电器的组成与工作原理1．充电器的组成充电器是给电动自行车蓄电池补充电能的装置。

它主要由整流滤波电路、高压开关、电压变换、恒流、恒压及充电控制等几个部分组成。

其中整流滤波电路的用途是将市电220V交流电压转变为直流300V左右的电压，通过高压开关电路及电压交换，产生充电时所需的低压直流电压，再由充电控制电路控制后对蓄电池充电。

充电器的两个插头分别为连接市电的电源插头和连接蓄电池的充电插头，两个指示灯分别指示电源和充电状态。

其外形如图1所示，充电器内部组成如图2所示。

充电器的内部是由电子元器件组成的，它的内部结构是由集成电路和外围部件组成的。

充电器内部电路组成框图如图3所示。

目前市场上的充电器大多采用开关电源型三段式结构。

它的优点是结构简单，技术成熟，故障率低。

典型的开关电源充电器的基本结构框图如图4所示。

充电器的外壳一般采用塑料制作，原因有两个，一个是绝缘；另一个是轻便。

充电器的外壳上有两个指示灯，一个是电源指示灯；另一个是充电状态指示灯。

电源指示灯一般为常红色，充电状态指示灯空载和充满电时为绿色，充电时为红色（指示灯的工作状态以厂家的说明书为准）。

充电器配有两个插头：一个是交流220V输入插头，通常采用两芯插头，一般通用；另一个是直流电输出插头。

直流电输出插头有多种规格，如圆孔形的插头、T形三孔插头、速派奇车专用和澳柯玛车专用插头等。

充电器圆孔形输出插头中间为正极，外壳为负极，可以通用代换，圆孔形的插头如图5所示。

T形三孔插头极性大多为N是正极，L是负极，通常称为正极充电器。

也有N为负极，L为正极的，通常称为反极充电器。

速派奇充电器的专用插头与T形三孔形外形一样，只是L为正极，E为负极。

常用的T形三孔插头如图6所示。

澳柯玛车专用插头如图7所示。

小提示货运电动三轮车充电器客／货运电动三轮车所用大容量蓄电池，与其配套的充电器大多采用硅整流充电机。

电动车充电器工作原理及常见故障维修

电动车充电器工作原理及常见故障维修1.变压阶段：充电器首先将交流电源的电压从家庭电源的220V降至适合电动车充电的较低电压，一般为36V或48V。

这一步骤主要通过变压器完成。

变压器是通过绕组的互感作用来实现电压的变化。

2.整流阶段：当电压降低到适合电动车充电的电压范围后，充电器将交流电通过整流器进行整流，将交流电转化为直流电。

整流器通常采用二极管桥式整流器，它将交流电的正半周期和负半周期分别变为单向直流电。

3.充电控制阶段：整流后的直流电被送入电动车的电池进行充电。

充电控制主要是通过充电控制器实现的，它可以根据电池的电压和电流情况来调节充电器的输出电流和电压。

当电池电压达到一定值时，充电控制器会自动切断充电器的输出，避免过充。

同时，充电控制器还能监测电池的温度，当温度过高时会停止充电，以保护电池的安全。

1.充电器无输出电流：可能原因有：输入电压不稳定、充电插头接触不良、充电控制器故障等。

解决方法是检查家庭电源电压是否稳定，检查充电插头是否紧固，如果以上问题都没有，则需要更换充电控制器。

2.充电时间过长：充电时间过长可能是由于充电器输出电流过小或电池容量过大所导致。

解决方法是检查充电器的输出电流是否满足电池的充电需求，如果不满足，可以考虑更换合适电流输出的充电器。

3.充电器发热严重：充电器发热严重可能是由于充电器内部元件损坏或使用环境不当所导致。

解决方法是检查充电器内部元件是否损坏，如果有损坏需要更换；另外，还要确保充电器通风良好，避免在高温环境下使用。

4.充电器输出电压不稳定：充电器输出电压不稳定可能是由于充电器内部元件老化或故障所导致。

解决方法是检查充电器内部元件的连接是否良好，如果没有松动情况，可能需要更换内部元件来修复问题。

总结：电动车充电器的工作原理是通过变压、整流和充电控制来实现的，其基本原理是将交流电通过变压器和整流器转化为直流电进行充电。

常见故障有充电器无输出电流、充电时间过长、充电器发热严重、充电器输出电压不稳定等，需要通过维修方法来解决。

电动车48v充电器原理图与维修(高清版) (1)

电动车48V 充电器原理图与维修电动车充电器实际上就是一个开关电源加上一个检测电路,目前很多电动车的48V 充电器都是采用KA3842 和比较器LM358 来完成充电工作理图如图 1 所示工作原理220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压,IC1 的7 脚得到启动电压后,(7 脚电压高于14V 时,集成电路开始工作),6 脚输出PWM 脉冲,驱动电源开关管(场效应管) VT1 工作在开关状态,流通过VT1 的S 极-D 极-R7-接地端.此时开关变压器T1 的8-9绕产生感应电压,经VD6，R2 为IC1 的7 脚提供稳定的工作电压，4 脚外接振荡阻R10 和振荡电容C7 决定IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。

VT1 开始工作后,变压器的次级6-5 绕组输出的电压经快速恢复二极管VD60 整流,C18 滤波得到稳定的电压(约53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到IC3 的2 脚和 5 脚。

正常充电时，R33 上端有0.18－0.2V 的电压，此电压经R10 加到IC3 的 3 脚，从 1 脚输出高电平。

1 脚输出的高电平信号分三路输出，第一路驱动VT2 导通，散热风扇得开始工作，第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管，第三路输入到IC3 的 6 脚，此时7 脚输出低电平，双色发光二极管LED2 中的绿色发光二极管熄灭，充电器进入恒流充电阶段。

电动车充电器的工作原理及维修大全

电动车充电器的工作原理及维修大全一、工作原理：1.整流：充电器接收到来自交流电源的电能后，首先会经过整流电路将交流电转换为直流电。

整流电路主要由整流桥以及相应的滤波电容和电阻组成。

整流桥通过将来自交流电源的电流进行正向和反向的转换，使电流可以单向流向电池。

2.恒流充电：在整流后，充电器会根据电池的充电状态，输出适当的电流进行充电。

当电池电量较低时，充电器会提供较大的电流以加快充电速度；当电池电量较高时，充电器会自动降低电流以防止电池过度充电。

充电器中的恒流充电电路主要由控制器和功率晶体管组成。

二、维修方法：如果电动车充电器出现故障，可以尝试以下几种维修方法：1.检查电源：首先检查充电器所连接的电源是否正常工作。

可以将其他设备连接到相同的电源插座上，观察其是否正常工作。

若电源正常，则说明充电器出现故障。

2.检查电源线：检查充电器的电源线是否破损或接触不良。

拔下电源线，检查是否有明显的损坏或变形。

如果发现电源线损坏，应及时更换。

3.清洁充电器：如果充电器有灰尘或污垢，可以使用干布或刷子轻轻清洁。

在清洁前，应先拔下电源线。

4.检查充电器输出：使用万用表或电压表，测量充电器的输出电压是否正常。

根据电动车的要求，确认充电器输出的电压是否与之匹配。

5.更换损坏部件：若以上方法无法解决故障，有可能是充电器内部的一些零件损坏。

这时需要找到问题所在，并将其更换或修复。

遇到更复杂的故障，建议寻求专业技术人员的帮助。

综上所述，电动车充电器的工作原理是通过整流和恒流充电实现将交流电转换为直流电，然后根据电池的充放电状态控制输出电流。

若出现故障，可以从检查电源、清洁充电器、检查输出电压等方面进行维修，必要时更换损坏部件。

电动车充电器原理及维修(上)

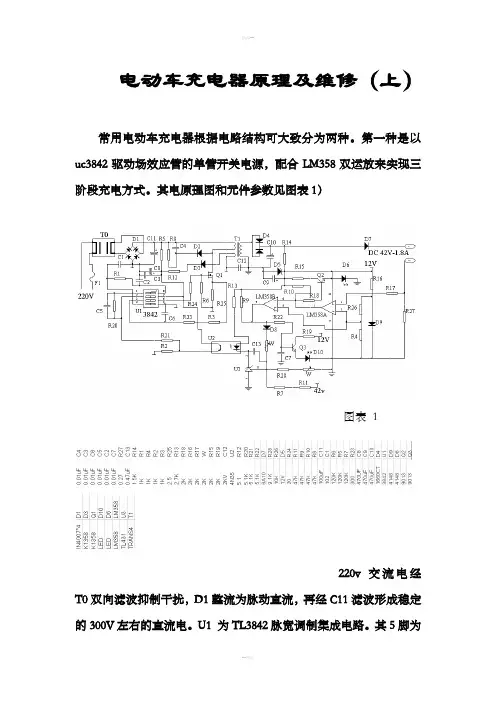

电动车充电器原理及维修（上）常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1）图表1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

电动车充电器工作原理及维修

电动车充电器工作原理及维修1.输入电源：电动车充电器通常使用交流电源，一般为家庭用220V电源。

该电源通过插头与电动车充电器的输入端相连。

2.整流器：电动车充电器的第一步是将输入电源的交流电转换成直流电。

这通常通过整流器来完成，整流器可以将交流电源转换成具有特定方向的直流电流。

3.滤波电路：在整流器转换交流电为直流电的过程中，往往会产生一些纹波电流，这不利于电池的正常充电。

为了去除这些纹波电流，电动车充电器通常使用滤波电路进行滤波处理。

4.控制电路：电动车充电器还配备了一个控制电路，在充电过程中可以监测电池的电压和电流，并根据设定的充电模式来调节输出电流和电压。

5.输出电流调整：根据电动车的电池容量和充电需求，电动车充电器可以通过控制电路来调整输出电流的大小，以满足电池的快速充电需求。

6.充电停止：当电池充满时，电动车充电器会自动停止充电，以防止电池过充并延长电池寿命。

1.检查电源：如果电动车充电器没有反应，首先要检查输入电源是否正常工作，包括插座和电源线。

2.检查电源开关：有些电动车充电器配备了开关，确保开关在合适的位置。

3.检查输出电压：使用电压表测量电动车充电器的输出电压。

如果输出电压不稳定或不正确，可能是整流器故障导致的。

4.检查输出电流：使用电流表测量电动车充电器的输出电流。

如果输出电流不稳定或不正确，可能是整流器或其他电路元件的故障导致的。

5.检查电池连接器：检查电动车充电器与电池之间的连接器是否松动或脏污。

如果连接不良，可以重新连接或清洁连接器。

6.检查电池状态：如果充电器看起来工作正常，但电池仍无法充电或不能充满，请检查电池本身的状态。

可能是电池损坏或需要更换的原因。

总结：电动车充电器的工作原理是将输入的交流电转换成特定的直流电，并通过控制电路来调节输出电流和电压，以快速充电电动车的电池。

在维修充电器时，需要检查电源、开关、输出电压、输出电流、电池连接器以及电池状态等方面。

维修充电器时应注意安全，避免触电等意外发生。

电动车充电器原理及维修

电动车充电器原理及维修维修充电器基本电性故障1.关闭自动防溢泄压装置：在充电器工作时，内部可能发生电压过高的情况，此时自动防溢泄压装置会自动断开电源，防止电压继续上升导致短路或设备损坏。

然而，如果自动防溢泄压装置发生故障，它可能会误认为电压过高并不断断开电源。

这时候，需要修理或更换自动防溢泄压装置。

2.故障电磁继电器：电磁继电器在充电器中起到断开或连接主电路的作用。

当电磁继电器发生故障时，充电器无法正常工作。

这时，需要维修或更换电磁继电器。

3.故障半导体器件：充电器中有很多半导体器件，如二极管、晶体管等。

当这些器件中的任何一个发生故障时，充电器无法正常工作。

在这种情况下，需要检查和更换故障器件。

4.线路短路：电充电器的线路中可能会发生短路，导致电能无法正常传输。

这可能是由于线路温度过高、绝缘层损坏、线路连接松动等原因造成的。

在这种情况下，需要修复或更换短路线路。

5.故障电容器：电池充电器中的电容器起到电能存储的作用。

当电容器失效时，充电器无法储存足够的电能进行充电。

这时候，需要修理或更换电容器。

维修充电器机械部分故障充电器的机械部分也可能发生故障，这些故障包括：1.风扇老化或故障：风扇负责散热，保持充电器的正常工作温度。

当风扇老化或故障时，它可能无法正常工作，导致充电器过热，甚至损坏其他部件。

在这种情况下，需要更换风扇。

2.开关老化或故障：充电器的开关用于控制电源的连接和断开。

当开关老化或故障时，它无法正常工作，导致充电器无法启动或停止。

在这种情况下，需要修理或更换开关。

3.过载保护装置故障：过载保护装置会在充电器电流超过额定值时自动断开电源，以保护充电器和电池。

当过载保护装置发生故障时，它可能无法正常工作，导致电流过大，损坏充电器和电池。

在这种情况下，需要修理或更换过载保护装置。

在维修充电器时，安全是最重要的。

首先，需要断开充电器的电源，并使用绝缘工具进行维修。

其次，应仔细阅读充电器的维修手册，并按照手册上的步骤进行操作。

电动车充电器工作原理及常见故障维修

电动车充电器工作原理及常见故障维修输入电源部分主要是将家庭市电或者其他交流电源的电能通过绕组进行变压、整流、滤波等处理，得到低电压高频交流电，供给输出充电电路。

其中，变压器负责变换输入电源的电压，整流桥负责将交流电转换为直流电，滤波电容负责平滑输出电压。

输出充电电路部分主要是通过电流传感器、控制电路、开关电源等组成，实现对电动车电池组的充电控制。

电流传感器主要用于检测电池组的充电需求，控制电路根据检测结果调整充电电流和电压，确保电动车能够安全、高效地充电。

在实际使用中，电动车充电器可能会出现一些常见故障，下面介绍几种常见故障及维修方法。

1.充电器不工作或工作不正常：首先检查充电器的电源连接是否正常，确保输入电源的供电正常。

如果电源正常，检查充电器的保险丝是否熔断，如果熔断需更换新的保险丝。

如果以上情况排除，可能是控制电路故障，建议送修或更换充电器。

2.充电器发热：正常情况下充电器在工作时会有一定的发热，但如果发热过于明显可能是充电器内部散热不良。

可以尝试清理充电器散热风扇或附近的风道，确保散热良好。

如果清理后仍然过热，可能是充电器内部元件老化或故障，需更换相应元件。

3.充电器充电效果差：充电器充电时间过长或充电不充分可能是充电电路或充电控制电路出现问题。

首先检查电池组是否正常，如果电池组有损坏需更换电池组。

如果电池组正常，可能是充电电路内部元件老化，建议送修或更换充电器。

4.充电器产生噪音：充电器在工作时产生一定的噪音是正常现象，但如果噪音过大或出现异响可能是充电器内部元件松动或损坏。

建议停止使用充电器，并送修或更换充电器。

总之，电动车充电器是保证电动车正常运行的关键组件，正确理解充电器的工作原理及能够解决常见故障是非常重要的。

对于大部分故障来说，首先要检查电源连接是否正常，然后进一步检查内部元件的状态，必要时送修或更换充电器。

电动车充电器原理及带电路图维修

常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

电动车充电器工作原理及常见故障维修

电动车充电器工作原理及常见故障维修电动车如今已进入我们的生活,方便了我们的出行,而且还环保,正就是我国目前提倡的“低碳生活”;但它的充电器故障率较高,很就是一件令人头疼的事。

出于这个缘故,根据本人多年的维修经验,写了这篇文章,希望对电子电器维修人员与广大的电子爱好者,提供维修资料,供维修参考用。

为了方便说明,本文还就是从原理开始说起。

一.工作原理我们目前用的电动车充电器大部分都就是脉冲式充电器。

就目前来说,以UC3842为主控芯片的充电器还就是占绝大多数,当然也有不少就是以TL494为主控芯片的充电器,对于采用这种芯片的充电器本文不做阐述(因这两种充电器的维修基本上就是大同小异的)。

这类充电器的原理与开关电源的原理就是基本相同的220V的交流电经交流滤波电路滤除外来的杂波信号(同时也防止电源本身产生的高频杂波对电网的干扰),再经二极管桥式整流电路与滤波电路,整流滤波后得到约300V的直流电,送给功率变换电路进行功率转换。

功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制控制器(UC3842)输出的脉冲控制信号驱动下,工作在“开”“关”状态,从而将300V直流电切换成宽度可调的高频脉冲电压。

把高频脉冲电压送给高频脉冲变压器,其次级就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波;最后输出一个很平滑的直流电,供给蓄电池充电。

由于蓄电池刚开始充电时与充过一段时间后,蓄电池的容量与端电压均不一样,这就由充电器内部取样电路将取样信号通过光电耦合器(PC817)送入控制电路,经过脉宽调制芯片(UC3842)内部调制,由控制电路的输出端将变宽或变窄的驱动脉冲送到开关功率管的栅极,使变换电路产生的高频脉冲方波也随之变宽或变窄,使蓄电池的充电分别进入:恒流充电,恒压充电与浮充充电这三个充电阶段。

二.常见故障分析及维修由于电动车充电器的输入部分工作在高压,大电流的状态下,故障率最高,如高压大电流整流二极管,滤波电容,开关功率管等较易损坏。

电动车充电器原理及维修技巧

电动车充电器原理及维修技巧一、电动车充电器的原理1.输入电压调整电路输入电压调整电路主要是将市电的交流电进行整流、滤波、稳压等操作，以确保输入电压的稳定性和适配性。

在市电电压波动较大的情况下，输入电压调整电路可以起到稳定输出电压的作用，以保证电动车充电过程的安全性和稳定性。

2.直流输出电路直流输出电路主要是将输入电压调整电路输出的直流电进行进一步处理，包括进一步的滤波、稳压和充电保护等操作。

通过直流输出电路，可以将调整后的直流电输入到电动车的电池中，以实现电池的充电功能。

3.充电保护电路充电保护电路主要是对充电过程中的电流和电压进行监测和控制，以防止电池过充、过放、短路和过流等问题的发生。

通过充电保护电路，可以确保电动车充电过程的安全性和稳定性。

1.充电端口损坏充电端口是电动车充电的接口，常常会由于插拔不当或长期使用而导致损坏。

如果发现充电端口损坏，需要更换新的充电端口。

维修时应注意将车辆断电，拆下原来的充电端口，将新的充电端口安装在合适的位置上，并确保连接牢固。

2.充电线路断路充电线路断路是电动车充电过程中常见的故障之一、当充电线路断路时，电流无法正常通过，导致电动车不能正常充电。

发现充电线路断路时，需要首先检查充电线路的接触是否牢固，然后利用万用表检测是否有电流通过，找出具体的断路位置，进行修复。

3.充电器内部元件损坏充电器内部的元件损坏是电动车充电过程中较为常见的故障之一、这些元件包括变压器、电容器、二极管等。

当发现充电器内部元件损坏时，需要将充电器拆开，更换损坏的元件。

在更换元件时，应注意选择与原件相匹配的规格和型号，以确保充电器的正常工作。

总结起来，电动车充电器的原理是将市电的交流电转换为直流电，并通过充电插头将直流电输入到电动车的电池中。

在维修过程中，常见故障包括充电端口损坏、充电线路断路和充电器内部元件损坏等。

对于这些故障，需要根据具体情况进行维修和更换元件，以确保电动车充电器的正常工作。

常见电动车充电器的原理及维修

常见电动车充电器的原理及维修首先我们把充电器内部的电路基本结构部件进行了分割和注解电动车充电器其实还有另外的电路结构，大致可以分成2个大的板块，TL494芯片组成的半桥电路，UC3842芯片组成反激式电路，各自都有自己的特点。

目前市场上面绝大部分的充电器都是3842电路，我们就用3842作为我们主要讲解例子。

1.输入线2.NTC3.输入保险丝4.整流管×45.400V滤波电容6.PWM芯片38427.3842供电部分8.启动电阻9.MOS管10.开关变压器11.光耦12.输出整流管13.输出滤波电容14.控制部分供电15.运放LM324/35816.电流采样电阻17.输出保险丝18.输出线补充：19.输出电压控制部件（431)三、充电器工作基本原理基本的工作方框图注：图片里面的电流基准其实和电流检测存在比较关系，为了画的方便和直观，连到了一起！下面就这个基本工作方框图我们简单的说一下，怎么和维修的思路结合在一起。

充电器工作原理是一个比较复杂的过程，而维修讲究的是把把复杂的东西简单化，理清思路，剔除一些不必要的障碍，是一个高级维修技工必备的要素，所以我们一般会说：会维修的人不会设计，会设计的人不会维修。

因为维修的人容易把复杂的东西去简单化，他去搞设计往往会出现一些致命的错误，而设计师去搞维修，我们会看到一幅比较搞笑的画面，设计师会把产品从头到脚分析一遍，甚至画出电路图，否则他会感觉无从下手。

还是简单的说说由3842芯片构成的充电器工作原理：首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换至300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出（6脚）的占空比，以达到稳定的输出电压值。

电瓶车充电器原理图及维修方法

电动车充电器原理及维修技巧常见故障1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不下降。

给电容放电后，将启动电阻换掉即可。

启动电阻在电源输入部分，阻值150K，功率2W，2: 电源不启动:插电，大电容2端有300V电压，拔掉电源，大电容电压慢慢下降，将电路板全部检查是否有脱焊的现象，补焊完成后，将3842换成新的，通电试机即可，3：闪灯：先将电路板补焊一遍，再次试机，如果还是闪灯，请检查输出端取样电阻。

0.1 欧。

3W功率。

接在输出线的负极端，将此电阻换新即可，4：输出电压高，通电，电压高于70多V，充电不转灯，先将电路板补焊一遍，再次试机，如果还是电压高，请更换光电耦合器、再次试机、还是输出高，更换431基准稳压器，再次试机5：吱吱叫，发热，充电不足:通电测量大电容电压，只要低于300V，一般电容失效，更换即可，6：严重发热，请将风扇换新即可，7：输出电压不稳定，先将电路板补焊一遍，后试机，然后将输出端电容63V470UF电容换新试机即可，8：充电不转灯，用检测仪测试各项数据，然后将358或者324换新试机，9：充电不稳定，有时候能充，有时候不能冲，用测试仪检测各项数据，然后将输入输出电源线，全部换新，补焊线路板试机10：通电烧保险：先检测功率管击穿没有，没有的话将4个整流二极管全部换新，试机，11：通电无输出，通电试机，大电容2端有300V电压，且慢慢下降，首先检测输出端大二极管击穿没有，补焊，再次试机12：通电亮2个红灯:通电试机，空载电压是否正常，然后将358或324换新试机，13：通电无输出，能正常启动，指示灯正常，先将输出线换新，对于有继电器的充电器直接短路继电器试机，14：通电闪灯，请补焊变压器各引脚，然后试机，如果依旧，请检查431、光电耦合器、输出部分各二极管是否短路，变压器磁芯是否松动，电源输入部分10欧小电阻是否开路。

或代换3842再次试机15：充电不转灯，先用测试仪检测各项数据，一般充新电池电压不高于59.5，充半年左右电池不高于58.8，为正常，高于此电压可能不转灯16：输出电压低：补焊线路板。

电动车充电器原理及维修技巧

电动车充电器原理及维修技巧（图少）常见故障1：电源不启动:插电源，大电容有300V电压、拔掉电源再次测量大电容2端还是300V电压不下降。

给电容放电后，将启动电阻换掉即可。

0.1 欧。

3W功率。
