公差配合与测量技术知识点
公差配合与技术测量笔记
公差配合与技术测量笔记（实用版）目录一、公差配合与技术测量的定义与意义二、公差配合与技术测量的主要内容三、公差配合与技术测量的教学方式及课程学时与学分四、公差配合与技术测量的实践应用及课程知识持续性利用五、公差配合与技术测量的相关标准与规范正文一、公差配合与技术测量的定义与意义公差配合与技术测量是高等工科院校机械类、仪器仪表类及近机类专业中一门非常重要的专业技术基础课。
这门课程主要涉及机械精度设计、检测基础、形状和位置公差及其检测等方面的知识，对于培养学生的机械产品精度设计能力具有重要意义。
二、公差配合与技术测量的主要内容公差配合与技术测量的主要内容包括以下几个方面：1.机械精度设计：根据机械的功能要求，正确地对机械零件的尺寸精度、形状和位置精度以及表面粗糙度进行设计，并把它们正确地标注在零件图和装配图上。
2.检测基础：介绍几何量检测的基本知识和检测原理，以及常用的检测方法。
3.形状和位置公差及其检测：介绍形位公差的标注方法、形位公差及公差带、形位误差的检测、公差原则等。
三、公差配合与技术测量的教学方式及课程学时与学分公差配合与技术测量课程采用线上线下混合式教学，大班教学小班研讨模式。
课程学时为 32 学时，学分为 2 学分，其中实验占 4 学时。
线上教学主要依托哈尔滨工业大学国家精品课程《互换性与测量技术基础》和任课老师自己录制的微课进行教学。
四、公差配合与技术测量的实践应用及课程知识持续性利用公差配合与技术测量课程知识持续性利用率高，服务性和实践性较强。
课程所学知识广泛应用于机械设计（运动设计、结构设计、精度设计）等领域，全部采用最新国家标准。
五、公差配合与技术测量的相关标准与规范公差配合与技术测量课程涉及到的相关标准与规范包括：国家标准GB/T 1800.1-2009《机械零件公差》、国家标准 GB/T 1800.2-2009《机械零件测量》等。
公差配合与测量技术
生物医学设备中的各种器械，都离不开公差配合和精确的测量技术，符合健康安全卫生要求的工业技术。
如何降低误差？
减少影响因素、提高测量工具精度、加强操作技能等
测量技术的发展历程
古代测量工具
包括太阳针、简朴的角度测量 器、量规等。
现代数字化测量技术
随着电子技术的不断发展，高 精度测量工具如激光量规、超 声波测量仪等得到广泛应用。
3 D打印
3D打印技术将测量技术和工业 制造技术结合，为工业生产带 来巨大的变革。
公差配合及测量技术在工业中的应用发动机内部零件和底盘的制造等。
航空航天
公差配合和测量技术在航空航天制造领域中起着至关重要的作用，关乎到机身安全和飞行性能。
电子设备制造
进行电子设备制造需要进行PCB板的测量和配合，各种精密电子器件的测量也是电子设备制造中不可或 缺的。
公差配合类型
间隙配合
零件之间留有一定的间隙， 允许零件在一定范围内移动。
过盈配合
零件之间没有间隙，需要敲 击等方式才能安装。
紧配合
两个零件用拆卸手段无法拆 开。
公差配合尺寸表示法
1
上下公差
2
零件允许的最大和最小尺寸之差
3
英制
4
使用限制公差表示，而不使用上下公 差；限制公差为最大尺寸-最小尺寸。
基本尺寸
加工零件的设计尺寸
国际制
使用基本尺寸+上下公差的方式表示
测量工具介绍
千分尺
主要用于测量零件几何尺寸
游标卡尺
主要用于测量零件的外径、孔 径和深度等尺寸
投影仪
可对平面、轮廓和表面粗糙度 进行检测和测量
测量误差和影响因素
测量误差类型
公差配合与测量技术(第2版)课件：表面粗糙度及检测
表面粗糙度与检测
第一部分 基础知识
2.表面粗糙度的选用 在满足功能要求的前提下，尽量选用较大的参数值，以获得最
佳的技术经济效益。 (1)同一零件上，工作表面的粗糙度值应比非工作表面小 （2）摩擦表面的粗糙度值应比非摩擦表面小；滚动摩擦表面的粗
糙度值应比滑动摩擦表面小 （3）运动速度高、单位面积压力大的表面，受交变应力作用的 重要零件的圆角、沟槽表面的粗糙度值都应该小。 （4）配合性质要求越稳定，其配合表面的粗糙度值应越小；配 合性质相同时，小尺寸结合面的粗糙度值应比大尺寸结合面小； （5）表面粗糙度的数值应与尺寸公差及形状公差相协调； （6）防腐性、密封性要求高，外表美观等表面的粗糙度值应较小。
值应选（
）
（5）在图8-13轴的图纸上正确标注表面结构要求。
表面粗糙度与检测
第二部分 测量技术技能实训
表面粗糙度与检测
图7-13 传动轴
第二部分 测量技术技能实训
任务二 表面粗糙度的检验
1.任务内容
掌握表面粗糙度的检验方法。
2.准备任务
标准粗糙度样 块、量具、被 测工件，工件 如图7-14所示
表面粗糙度与检测
加 工 、 抛 轴工作表面，高精
光
度齿轮齿面
表面粗糙度与检测
第一部分 基础知识
八、 表面粗糙度的检测
1.目测检查 对于明显不需要用更精确方法检测工件表面的场合，选用目测法 检查工件
2.比较法
表面粗糙度与检测
图7--10 表面粗糙度比较样块
第一部分 基础知识
3.针描法 是利用触针直接在被测表面上轻轻划过，从而测出表面粗糙度的 参数值。
表面粗糙度与检测
2.在报告和合同的文本中用文字表达的方法
公差配合与测量技术3篇
公差配合与测量技术第一篇：公差配合的概念和原理公差配合是机械制造中非常重要的概念，它是指两个零件之间的尺寸差距。
在生产制造过程中，零件之间的公差配合关系直接决定了产品的精度和质量。
因此，深入了解公差配合的原理和相关知识对于提高产品质量和制造效率具有重要的意义。
1. 公差的基本概念公差是指一个零件的尺寸与标准尺寸之间的差距，包括正公差、负公差和零公差三种形式。
其中，正公差指零件的尺寸大于标准尺寸，负公差则表示零件的尺寸小于标准尺寸，而零公差则意味着零件的尺寸与标准尺寸完全相同。
为了方便表示不同公差之间的尺寸差距，人们通常采用公差带来表示。
公差带是由基准尺寸、公差上限和公差下限三部分组成的，其中基准尺寸是一定的，而公差上限和公差下限则根据要求进行确定，通常以正负公差的一半作为上下限。
2. 公差配合的分类和标准公差配合是指两个零件之间的公差关系，它由两个基本要素组成：一是公差等级，表示一个零件尺寸偏差的大小；二是配合公差，表示两个零件之间允许的相对尺寸偏差。
根据这两个要素，可以将公差配合分为以下五种类型：（1）游隙配合：零部件之间允许有一定的间隙，可靠地传递力矩和负载。
典型的例子是轴和孔的配合。
（2）中间配合：次高精度，配合间隙小于上一级，用于定位或轴承安装，如机床主轴和轴承座的配合。
（3）紧配合：在十分苛刻的应用环境下使用，如汽车发动机缸套和活塞。
（4）浅圆配合：精度较高，由于其相对简单的制造形式，因此成本较低，因此在工程设备中被广泛使用，如轴承内陆和外陆的浅圆配合。
（5）深压配合：最高精度的公差配合，必须在极其严格的环境中制造，例如涡轮增压器中的轴承或仪器中的精密齿轮。
在公差配合中，各种配合关系的尺寸偏差都有所规定，并有国家标准对其进行了详细规定。
调整合理的配合公差，可以保证装配时的互换性和互换可靠性，从而提高产品的质量和性能。
第二篇：公差配合的影响因素影响公差配合的因素有很多，包括所采用的机器和设备、制造材料、制造工艺和技能、制造环境、使用条件等等。
(完整版)公差配合与测量技术知识点
《公差配合与测量技术》知识点绪言互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章圆柱公差与配合基本尺寸是设计给定的尺寸。
实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸- 最小极限尺寸|=上偏差-下偏差的绝对值配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合T=ai,当尺寸小于或等于500mm时，i=0.45+0.001D(um),当尺寸大于500到3150mm时，I=0.004D+2.1（um）.孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
通用规则，特殊规则例题基准制的选用：1.一般情况下，优先选用基孔制。
2.与标准件配合时，基准制的选择通常依标准件而定。
3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。
公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。

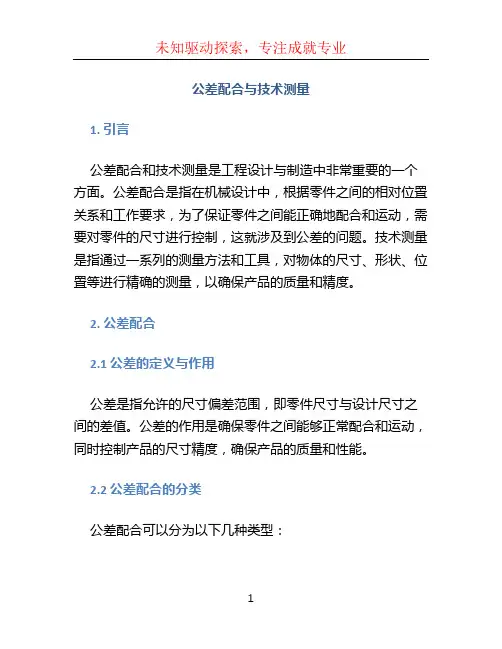

公差配合与技术测量
公差配合与技术测量1. 引言公差配合和技术测量是工程设计与制造中非常重要的一个方面。
公差配合是指在机械设计中，根据零件之间的相对位置关系和工作要求，为了保证零件之间能正确地配合和运动，需要对零件的尺寸进行控制，这就涉及到公差的问题。
技术测量是指通过一系列的测量方法和工具，对物体的尺寸、形状、位置等进行精确的测量，以确保产品的质量和精度。
2. 公差配合2.1 公差的定义与作用公差是指允许的尺寸偏差范围，即零件尺寸与设计尺寸之间的差值。
公差的作用是确保零件之间能够正常配合和运动，同时控制产品的尺寸精度，确保产品的质量和性能。
2.2 公差配合的分类公差配合可以分为以下几种类型：•运动配合：用于要求零件之间具有一定的相对运动关系，如轴与孔的配合；•刚性配合：用于要求零件之间具有一定的相对固定关系，如齿轮与轴的配合；•过盈配合：用于要求零件之间具有一定的紧固效果，如销与孔的配合；•游隙配合：用于要求零件之间具有一定的间隙，如套与轴的配合。
2.3 公差配合的表示方法公差配合一般采用标准符号表示，常用的符号有：•H：表示最大下限；•h：表示最小上限；•c：表示跳动；•s：表示最大下偏差；•S：表示最小上偏差。
3. 技术测量3.1 测量工具技术测量中常用的测量工具有：•卡尺：用于线尺寸的测量；•微量测量仪：用于小尺寸的测量；•表面粗糙度仪：用于表面质量的测量；•角度测量器：用于角度的测量；•轮廓仪：用于复杂形状的测量。
3.2 测量方法技术测量中常用的测量方法有：•直接测量法：直接使用测量工具进行测量，如卡尺、角度测量器等；•间接测量法：通过一些间接的方法进行测量，如三角法、相机测量法等；•接触测量法：测量对象与测量工具直接接触进行测量，如表面粗糙度仪、微量测量仪等；•非接触测量法：测量对象与测量工具不接触进行测量，如激光测量法、视觉测量法等。
3.3 测量精度控制在技术测量中，精度控制是非常重要的，可以通过以下几个方面进行控制：•测量仪器的校准和精度保证；•测量方法的正确选择和操作；•测量环境的控制，如温度、湿度等；•测量数据的统计和分析。
公差配合与测量技术复习资料
公差配合与测量技术复习资料一、 填空题1、按照互换程度的不同，互换性分 完全互换 和 不完全互换 两种。
其中 完全互换 _在机械制造业中应用广泛。
2、尺寸公差是指 上偏差和下偏差 。
3、 基本尺寸 相同的，相互结合的孔和轴 公差带 之间的关系，称为配合。
配合分 间隙 配合、 过度 配合和 过盈 配合三种。
4、标准公差用代号 IT 表示。
标准公差分 20 级，其中 IT01级 精度最高， IT18 精度最低。
5、螺纹螺距与导程的关系是：导程等于 线数 和 螺距 的乘积。
6、国家标准按螺纹的直径和螺距将旋合长度分为三组，分别为 长 旋合长度组、 旋合长度组 中 和 短 旋合长度组。
7、计量器具按用途分类可分为标准计量器具、 通用 计量器具和 专用 计量器具三类。
8、零件的尺寸合格，其实际尺寸应在 最大极限尺寸 和 最小极限尺寸 之间。
其 上偏差和下偏差 应在上偏差和下偏差之间。
9、 基本偏差 确定公差带位置， 标准公差 确定公差带大小。
10、在过渡配合中， 最大间隙 表示过渡配合是最松的状态； 最大过盈 表示过渡配合中最紧的状态。
11、零件尺寸为φ90j7（020.0015.0+-）其基本偏差为 mm ，尺寸公差为 。
12、选用配合的方法有三种，即 计算 法、 类比 法和 试验 法，在一般情况下通常采用 类比 法。
13、测量误差按其性质分为 随机 误差、 系统 误差和 粗大 误差。
14、孔的最大实体尺寸为孔的 最小极限尺寸 ；轴的最大实体尺寸为轴的 最大极限尺寸 。
15、形位公差带由 形状 、 大小 、 方向 、 位置 四个要素组成。
16、键为标准件，键连接的配合采用的配合制度为 基轴制 。
17、在图样上，单一要素的尺寸极限偏差或公差带代号之后注有○E 符号时，则表示该单一要素采 用 包容 要求。
18、孔和轴各有 28 个基本偏差代号。
19、滚动轴承内圈与轴的配合要采用基 孔 制；而外圈与外壳孔的配合要采用基 轴 制。
公差配合与技术测量课程的总结与归纳
公差配合与技术测量课程的总结与归纳公差配合与技术测量课程的总结与归纳在工程领域中，公差配合和技术测量是非常重要的概念和技术。
这些概念和技术在设计、制造和质量控制过程中都起着关键的作用。
本文将深入探讨公差配合和技术测量的多个方面，包括其概念的基本知识、在实际工程中的应用以及对相关标准和规范的理解和遵循。
一、公差配合的基本概念1. 公差和配合的定义与意义公差是指零件尺寸的允许偏差范围，而配合是指零件间的相互关系。
公差配合的目的是确保零件能够正常地组装和运行，同时考虑到制造和装配的可行性。
2. 公差设计原则在进行公差设计时，需要根据零件在使用条件下的要求和功能，合理地确定公差值。
常用的公差设计原则包括最大材料条件、最小材料条件和配合条件。
3. 常见的公差配合类型常见的公差配合类型包括过盈配合、间隙配合和过渡配合。
过盈配合可用于传递力和传递转矩的连接，间隙配合适用于滑动表面和轴承连接，过渡配合可平衡过盈配合和间隙配合的需求。
二、技术测量的基本概念1. 测量的定义与意义测量是通过对物理量进行检查、比较和评估，以确定其数值的过程。
技术测量在工程领域中起着决定性的作用，它不仅用于验证产品的质量，还可用于监控制造和加工过程。
2. 常见的测量工具与方法常见的测量工具包括卡尺、游标卡尺、显微镜、衡器等。
测量的方法包括直接测量和间接测量，其中间接测量常用于无法直接测量的物理量。
3. 测量误差与精度在技术测量中，误差是不可避免的。
测量误差可以分为系统误差和随机误差两种，其减小和控制是确保测量精度的关键。
三、公差配合与技术测量的应用1. 公差配合在设计和制造中的应用公差配合在设计和制造中起着至关重要的作用。
通过合理地选择公差值和配合类型，可以保证零件的互换性、装配性和性能稳定性。
2. 技术测量在质量控制中的应用技术测量在质量控制中是不可或缺的。
通过对产品尺寸和性能进行测量和评估，可以及时发现并纠正制造过程中的偏差和缺陷，确保产品的质量达到标准要求。
《公差配合与技术测量》第二章
2.1 长度计量单位精确度，但无
法直接用于生产 ，因此，就需要有一个统一的量值传递系统， 将米的定义长度一级一级地、准确地传递到生产中所使用的计 量器具上，再用其测量工件尺寸。 2、实体基准： • 就是把光波波长作为实物反映出来的基准物体。 • 常见的实物计量标准器有
锈脂存于干燥处。
2.2 测量器具与测量方法的分类
2.2.1 测量器具的分类：
按测量器具的结构特点可以分为：
伤，影响其粘合性。 3） 分清量块的“级”与“等”，注意使用规则。 4）所选量块应用航空汽油清洗、洁净软布擦干，待量块温度
与环境温度相同后方可使用。 5）轻拿、轻放量块，杜绝磕碰、跌落等情况的发生。 6） 不得用手直接接触量块，以免造成汗液对量块的腐蚀及手
温对测量精确度的影响。 7）使用完毕，应用航空汽油清洗所用量块，并擦干后涂上防
2.1 长度计量单位和基准量值的传递
划分角度 工作尺寸 包含误差
量块的“级”与“等”
级 成批制造 标记在量块上的标称尺寸 包含其制造误差
等 单个检定 检定后的中心长度 包含了检定时的测量误差
结论
同一量块而言，量块按“等”使用时其精度比按“级”使用要 高，并且能在保持量块原有使用精度的基础上延长其使用寿命。
2.1 长度计量单位和基准量值的传递
(2)量块的用途 a. 用于尺寸传递； b. 体现测量单位； c. 检定和校准计量器具； d. 比较测量中，用于调整仪器零位； e. 也可直接用于精密测量、精密划线和精密机
床的调整。
2.1 长度计量单位和基准量值的传递
(3)量块的精度（级） a.量块按制造精度分 6级，即00、0、1、2、3和K级，
2.1 长度计量单位和基准量值的传递
公差配合与技术测量基础教案
公差配合与技术测量基础教案第一章：概述1.1 课程介绍了解公差配合与技术测量基础的重要性和应用领域。
理解公差配合与技术测量基础的基本概念和原理。
1.2 公差配合的概念解释公差配合的定义和作用。
介绍公差配合的分类和特点。
1.3 技术测量的概念解释技术测量的定义和目的。
介绍技术测量的重要性和常用测量方法。
第二章：公差配合的表示方法2.1 基本公差表示法解释基本公差的概念和作用。
介绍基本公差的表示方法和计算方法。
2.2 配合表示法解释配合的概念和作用。
介绍配合的表示方法和计算方法。
2.3 公差带表示法解释公差带的概念和作用。
介绍公差带的表示方法和计算方法。
第三章：公差配合的选用方法3.1 公差配合选用的一般原则介绍公差配合选用的基本原则和注意事项。
解释选用公差配合时需要考虑的因素。
3.2 公差配合选用的步骤介绍公差配合选用的具体步骤和方法。
解释选用公差配合时的计算和决策过程。
3.3 实例分析提供实例分析，帮助学生理解和应用公差配合选用的方法。
第四章：技术测量基础4.1 测量概述解释测量的概念和目的。
介绍测量的方法和常用测量工具。
4.2 测量误差与精度解释测量误差和精度的概念和区别。
介绍测量误差和精度的表示方法。
4.3 测量数据的处理介绍测量数据的处理方法和步骤。
解释测量数据的处理原则和注意事项。
第五章：常用测量工具与方法5.1 卡尺的使用介绍卡尺的概念和作用。
解释卡尺的使用方法和注意事项。
5.2 千分尺的使用介绍千分尺的概念和作用。
解释千分尺的使用方法和注意事项。
5.3 量棒的使用介绍量棒的概念和作用。
解释量棒的使用方法和注意事项。
第六章：测量平面度6.1 平面度概念解释平面度的定义和作用。
介绍平面度的表示方法和测量工具。
6.2 平面度的测量方法介绍平面度的测量方法和技术。
解释不同测量方法的特点和适用场景。
6.3 实例分析提供实例分析，帮助学生理解和应用平面度的测量方法。
第七章：测量直线度7.1 直线度概念解释直线度的定义和作用。
公差配合与技术测量
3） 配合的基准制
① 基孔制
基本偏差为一定的孔的公差带, 与不同基本 偏差的轴的公差带形成各种不同配合的制度。
基准孔 公差带图：
间隙配合 过渡配合 过盈配合
0 -+
0
基孔制中孔为基准孔，用代号H表示，其下偏差为零。
② 基轴制
基本偏差为一定的轴的公差带,与不同基本 偏差的孔的公差带形成各种不同配合的制度。
线轮廓度 面轮廓度
位置 定向 平行度
对称度
圆跳动 跳动
全跳动
三、形位公差带的标注
３．形位公差的标注 按形位公差国家标准的规定，在图样上标注形位公差
时，应采用代号标注。
无法采用代号标注时，允许在技术条件中用文字加以 说明。
形位公差的代号包括：形位公差项目的符号、框格、 指引线、公差数值、基准符号以及其他有关符号。
•按几何特征分
1）轮廓要素：构成零件轮廓的可直接触及的点、线、 面。
2）中心要素：不可触及的，轮廓要素对称中心所示的 点、线、面。
一、 零件的要素
• 按在形位公差中所处的地位分
1）被测要素：零件图中给出了形状或（和）位置公差要 求，即需要检测的要素。
2）基准要素：用以确定被测要素的方向或位置的要素， 简称基准。
A
B
+
0-
CCD D E EF F FG
孔 零线 0 G
H
JS J
K
M
N
P
RS
T
UV
X Y Z ZA ZB
ZC
基本尺寸
基本尺寸
zc
0
+
-
m n p r s t u v x y z zazb 零线
c cd d
公差配合与测量技术 第1讲 认识标准及标准化
三、优先数和优先数系 各系列公比：
取首项为1，末项为10，有效数值位数取3位。
R5：q5= 5 10 ≈1.60(1.00 1.60 2.50 4.00 6.30 10.00)
R10: q10= 10 10 ≈1.25(1.00 1.25 1.60 2.00 2.50 3.15 4.00 5.00 6.30
二、标准及标准化
机械行业主要执行的标准有：
ISO：国际标准，是国际标准化组织的英文缩写。 GB：国家标准，是中国国家标准的汉字拼音头字母。
国家标准分两类，必须执行的标准和推荐执行 的标准（标记为GB/T）
此外，还有地方标准（DB），行业标准（JB）， 企业标准（QB）等。
二、标准及标准化
标准化发展史
首项 1.00 2.00 4.00 8.00 1.25 2.50 5.00 10.00 1.60 3.15 6.30
三、优先数和优先数系 数系的选用原则 先基本，后补充，必要时用派生 优选数选用原则 先疏后密，如零件尺寸圆整时。（能选用R5数系，就不选R10数系）
小结
本讲帮助大家理解了互换性及 其分类、标准及标准化、优先 数及优先数系等基本概念 。
3
优先数和优先数系
三、优先数和优先数系
在工业生产中，为了满足用户的不同需求，同一品种的同一个参数 要从大到小取不同的值，从而形成不同规格的产品系列。参数的取值必 须合理有序，否则会使产品的序列杂乱无序。
优先数系：国标GB321-2005《优先数和优先数系》规定十进制 等比数列为优先数系。代号为Rr。
8.00 10.00)
R20: q20=Байду номын сангаас20 10 ≈1.12(见表1-1)
R40: q40= 40 10 ≈1.06(见表1-1)
公差配合与技术测量课程总结
公差配合与技术测量课程总结简介公差配合与技术测量是机械设计与制造专业中非常重要的一门课程。
本课程主要涉及公差配合原理、测量技术及仪器的基本原理、技术参数等内容。
通过学习本课程，我们可以掌握公差配合的基本原理和计算方法，学习常用的测量仪器的使用与校准，使我们在机械设计与制造领域中能够更好地进行工作。
重要观点1. 公差配合原理公差配合是指由于零件制造的误差，加工和装配时所产生的间隙或相对位置的限制。
公差配合的原则是在保证功能要求的前提下，尽量减小制造成本和提高装配性能。
在公差配合中，需要考虑基本尺寸、公差、配合类型、配合间隙等因素。
2. 测量技术的基本原理测量技术是保证零件质量和装配精度的一项重要工作。
在测量过程中需要注意测量对象、测量原理和测量误差的控制。
常用的测量技术包括直接测量和间接测量，常用的测量仪器有千分尺、游标卡尺、光学测量仪等。
3. 公差的控制方法公差的控制方法包括尺寸链法和公差链法。
尺寸链法是根据零件最大尺寸、最小尺寸和公差等数据，分别计算出加工、装配公差和校验公差。
公差链法是通过确定一个参考零件，然后根据配合尺寸和公差要求，在各个零件上分别计算出公差。
关键发现1. 公差配合与功能公差配合在功能上起到了一个重要的作用。
合适的公差配合可以保证产品的正常运转和使用，并能够提高产品的稳定性和可靠性。
同时，公差配合还可以保证零件之间的互换性，提高生产效率和降低成本。
2. 测量技术的精度要求在进行测量时，我们需要注意测量的精度要求。
不同的零件和产品对测量精度的要求是不同的，我们需要根据实际情况选择合适的测量方法和仪器，并对测量仪器进行定期校准和维护，以确保测量结果的准确性。
3. 公差控制与制造成本公差控制是在保证产品质量的前提下，尽量减小制造成本的一项重要工作。
合理的公差控制可以避免过度加工和调整，减少废品率和返工率，提高生产效率和经济效益。
进一步思考1. 进一步学习测量技术的应用测量技术在机械设计与制造中具有广泛的应用。
公差配合与技术测量
公差配合与技术测量引言公差配合和技术测量是现代制造业中非常重要的概念和方法。
公差配合是指在制造过程中，为了确保零件之间的相互匹配和协调，设定一定的尺寸误差范围。
技术测量则是通过测量和检测技术，精确地确定零件的尺寸和形状。
本文将深入探讨公差配合和技术测量的基本概念、方法和重要性。
一、公差配合1.1 公差的定义公差是指允许的尺寸误差范围，包括上限公差和下限公差。
上限公差是零件尺寸可以大于理论值的最大值，下限公差是零件尺寸可以小于理论值的最小值。
公差的设计是为了确保不同零件之间的装配质量和可靠性。
1.2 公差配合类型公差配合按照具体要求和目的不同，可以分为以下几种类型：•游隙配合：允许一定的间隙，适用于需要灵活运动的部件，如轴与孔的配合。
•过盈配合：允许一定的干涉，适用于需要紧密连接的部件，如销与孔的配合。
•中间配合：介于游隙配合和过盈配合之间，要求既有一定的间隙又有一定的干涉。
1.3 公差配合标准为了统一公差配合的要求，制定了一系列的国际标准。
常见的公差配合标准有ISO、GB和ANSI等。
这些标准规定了不同公差等级、尺寸范围和配合紧度等内容，便于制造工艺和装配工作的开展。
二、技术测量2.1 技术测量的概念技术测量是指利用测量仪器和方法对零件的尺寸、形状和位置等进行精确测量的过程。
它是保证制造精度和装配质量的重要环节。
技术测量的结果将直接影响到产品的质量和性能。
2.2 技术测量的方法技术测量可以采用多种方法，常见的方法包括：•直接测量法：直接使用测量仪器进行尺寸测量，如卡尺、游标卡尺等。
•比较测量法：通过与已知尺寸进行比较，间接测量待测尺寸，如滑动规、外径规等。
•光学测量法：利用光学原理进行测量，如投影仪、显微镜等。
•非接触式测量法：利用光电、超声波等原理，通过无接触测量实现高精度测量，如激光三角测量仪、激光干涉仪等。
2.3 技术测量的重要性技术测量对于制造业来说具有非常重要的意义。
首先，技术测量可以帮助制造商保证产品尺寸的准确性，确保零部件之间能够正确地配合。
《公差配合与技术测量》知识要点
《公差配合与技术测量》知识要点
1、公差与偏差、尺寸公差与配合公差的关系，公差值与精度等级的关系，间隙量（过盈量）的影响因素，不同基本偏差代号形成基准制配合的类型，配合类型选择的依据，同名配合的判断，配合公差大小的比较，滚动轴承与轴颈、轴承座孔的配合，
2、量块、游标卡尺、千分尺的使用，示值范围与测量范围，测量误差的分类及处理方法
3、14个形位公差项的符号、含义、公差带形状，同一几何要素的形状公差、定向公差及定位公差的关系，公差原则的内涵
4、粗糙度值的影响因素及选择、粗糙度标注，锥度检查方法及器具
5、螺纹中径公差的作用，螺纹规格的标注，在双啮仪上测量的齿轮误差指标，不同使用场合对齿轮的要求，齿轮不同公差组的检测项，齿轮规格的标注、齿向误差的作用
6、尺寸公差、形位公差的标注，形位公差及公差原则的含义，尺寸公差的计算。
公差配合和技术测量
第一、公差配合一、 公差配合的基本术语1. 基本尺寸（或公称尺寸）：设计图样所规定的基本计算尺寸。
如： 005.0010.025+-则此25为基本尺寸（或公称尺寸）。
2. 实际尺寸：工件加工后通过测量所得的尺寸。
3. 最大极限尺寸：在公差X 围内工件尺寸的最大值。
如:005.0010.025+-mm ，则最大极限尺寸为25+0.005=25.005mm 。
4. 最小极限尺寸：在公差X 围内工件尺寸的最小值。
如：005.0010.025+-mm ，则最小极限尺寸为25－0.010=24.990mm 。
5. 上偏差：最大极限尺寸与名义尺寸的差数。
如：005.0010.025+-，则上偏差为25.005－25=＋0.005mm 。
6. 下偏差：最小极限尺寸与名义尺寸的差数。
如005.0010.025+-，下偏差为24.990－25=－0.010㎜。
7. 实际偏差：实际尺寸与基本尺寸之差。
如轴承内径的基本尺寸为25mm ，若某一套的实际尺寸为24.995mm ，则此轴承内径的实际偏差为24.995－25=－0.005mm 。
8. 公差：即允许的偏差X 围。
也就是最大极限尺寸与最小极限尺寸的差数。
如：005.0010.025+-mm ，公差为25.005-24.990=0.015 mm 。
公差是一个不等于零，而且没有正、负的数值。
因此习惯上说“零公差”、“正公差”“负公差”是不妥当的，更不应把公差和偏差混为一谈。
公差是表示一个X 围的数值，而偏差则是一个有正负（或零）的数值。
9. 零线和公差带：零线为基本尺寸的界线；下图中箭头所指的线为零线。
公差带：由代表上、下偏差的两条直线所限定的一个区域。
上方倾斜的细实线表示孔公差带，用网纹表示轴公差带。
10.配合：基本尺寸相同的，相互结合的孔或轴公差带之间的关系，称为孔和轴的配合。
根据配合的松紧程度的不同，配合可分为间隙配合、过盈配合及过渡配合。
相互配合的轴、孔零件，如孔的实际尺寸大于轴的实际尺寸，两者配合时轴会产生间隙。
《公差配合与技术测量》教案最全面
《公差配合与技术测量》教案最全面第一章：绪论1.1 课程介绍了解《公差配合与技术测量》课程的背景和重要性。
理解公差配合与技术测量在工程技术和制造行业中的应用。
1.2 公差配合的概念解释公差配合的含义和作用。
掌握基本公差和配合的分类。
1.3 技术测量的基本概念介绍技术测量的定义和目的。
掌握常用测量工具和仪器的基本原理和使用方法。
第二章：尺寸公差与配合2.1 尺寸公差的概念解释尺寸公差的概念和作用。
掌握基本尺寸、公称尺寸和实际尺寸的关系。
2.2 配合制度介绍配合制度的分类和特点。
掌握配合公差等级的表示方法。
2.3 配合的应用学习配合的选择和应用方法。
掌握配合公差在实际工程中的应用实例。
第三章：形状和位置公差3.1 形状公差解释形状公差的概念和作用。
掌握基本形状公差的表示方法。
3.2 位置公差介绍位置公差的概念和作用。
掌握基本位置公差的表示方法。
3.3 形状和位置公差的应用学习形状和位置公差的选择和应用方法。
掌握形状和位置公差在实际工程中的应用实例。
第四章：表面粗糙度4.1 表面粗糙度的概念解释表面粗糙度的含义和作用。
掌握表面粗糙度的表示方法。
4.2 表面粗糙度的测量介绍表面粗糙度的测量方法和仪器。
掌握表面粗糙度测量的基本技巧。
4.3 表面粗糙度的应用学习表面粗糙度的选择和应用方法。
掌握表面粗糙度在实际工程中的应用实例。
第五章：测量技术5.1 测量概述了解测量技术的概念和作用。
掌握测量的基本原理和方法。
5.2 测量工具和仪器介绍常用测量工具和仪器的基本原理和使用方法。
掌握测量工具和仪器的选择和操作技巧。
5.3 测量误差与数据处理学习测量误差的概念和分类。
掌握数据处理的基本方法和技巧。
第六章：尺寸链与公差带6.1 尺寸链的概念解释尺寸链的含义和作用。
掌握尺寸链的构成和计算方法。
6.2 公差带的概念介绍公差带的含义和作用。
掌握公差带的表示方法。
6.3 尺寸链和公差带的应用学习尺寸链和公差带的选择和应用方法。
公差与测量技术知识点
公差与测量技术知识点一、公差的概念公差是指在工业生产中，为了保证产品的质量和互换性，对零件尺寸、形状等要素所规定的允许偏差范围。
公差是在设计和制造过程中确定的，它是指允许的最大偏差和最小偏差之间的范围。
二、公差分类1. 尺寸公差：即零件尺寸与其设计尺寸之间的允许偏差范围。
2. 形位公差：即零件位置关系与设计位置关系之间的允许偏差范围。
3. 转动配合公差：即轴与孔配合关系中，轴和孔之间的允许偏差范围。
4. 精度等级：用于表示零件制造精度和加工精度等级，通常用数字表示。
三、测量技术知识点1. 测量工具常见测量工具有游标卡尺、外径卡尺、深度卡尺、高度规等。
不同类型的测量工具适用于不同类型的测量任务。
2. 测量误差测量误差是指实际测量值与真实值之间的差异。
测量误差可以由多种因素引起，如测量工具的精度、环境条件等。
3. 测量方法常见的测量方法有直接测量法、间接测量法和比较测量法。
直接测量法是指直接用测量工具对零件进行尺寸或位置等方面的测量；间接测量法是指通过计算或推算来得到零件的尺寸或位置等信息；比较测量法是指将待测零件与已知标准进行比较，从而得到其尺寸或位置等信息。
4. 测量精度测量精度是指在一定条件下，所能达到的最小可分辨单位。
常见的表示方式有绝对误差和相对误差。
5. 数据处理数据处理是指通过计算、分析等手段对收集到的数据进行处理，以得出有用信息。
常见数据处理方法包括平均值、标准差、方差等。
四、公差与质检公差在质检中起着重要作用，它可以帮助质检人员确定是否符合产品设计要求。
在质检中，常用的方法包括抽样检验和全检验两种。
1. 抽样检验抽样检验是指从生产批次中随机抽取一定数量的样品进行检验，以判断整个批次的质量是否符合要求。
常见的抽样方法有AQL（接受质量限）和LTPD（拒绝质量限）。
2. 全检验全检验是指对整个生产批次进行逐一检验，以确保每个零件都符合要求。
全检验适用于对产品质量要求非常高的情况。
五、公差与制造公差在制造中也起着重要作用，它可以帮助制造人员确定加工精度和产品互换性。
公差配合与技术测量
1.国家标准规定，轴只是指圆柱形的表面。
（×）2.基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（×）3.过渡配合可能是具有间隙，也可能具有过盈。
因此，过渡配合可能是间隙配合，也可能是过盈配合。
（×）4.加工的尺寸愈靠近基本尺寸就愈精确。
（×）5.图样标注Φ30 mm的孔，该孔为基孔制的孔。
（√）6.某孔要求尺寸为Φ20 mm，今测得其实际尺寸为Φ29.962 mm，可以判断该孔合格。
（×）7.公差值越小，说明零件的精度越高。
（√）8.孔的基本偏差即为下偏差，轴的基本偏差即为上偏差。
（×）9.孔、轴配合为Φ40H9/n9，可以判断是过渡配合。
（√）10.配合H7/g6比H7/s6要紧。
（×）11.孔、轴公差带的相对位置反映加工的难易程度。
（×）12.最小间隙配合与最小过盈配合等于零的配合，二者实质相同。
（×）13.基轴制过渡配合的孔，其下偏差必小于零。
（√）14.从制造角度来讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。
（×）15.从工艺和经济上考虑，应优先选用基轴制。
（×）16.基本偏差a～h与基准孔构成间隙配合，其中h配合最松。
（×）17.未注公差尺寸即对该尺寸无公差要求。
（×）18.基本偏差决定公差带的位置。
（√）19.有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。
（×）20.配合公差的大小，等于相配合的孔轴公差之和。
（√）21.配合公差是指在各类配合中，允许间隙或过盈的变动量。
（×）22.基本偏差A～H的孔与基轴制的轴配合时，其中H配合最紧。
（×）23.孔的基本尺寸一定要大于轴的尺寸才能配合。
（×）24.具有互换性的零件，其几何参数必须制成绝对精确。
（×）25.公差是允许零件尺寸的最大偏差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《公差配合与测量技术》知识点
绪言
互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配就能装在机器上，达到规定的功能要求，这样的一批零件或部件就称为具有互换性的零、部件。
通常包括几何参数和机械性能的互换。
允许零件尺寸和几何参数的变动量就称为公差。
互换性课按其互换程度，分为完全互换和不完全互换。
公差标准分为技术标准和公差标准，技术标准又分为国家标准，部门标准和企业标准。
第一章圆柱公差与配合
基本尺寸是设计给定的尺寸。
实际尺寸是通过测量获得的尺寸。
极限尺寸是指允许尺寸变化的两个极限值，即最大极限尺寸和最小极限尺寸。
最大实体状态是具有材料量最多的状态，此时的尺寸是最大实体尺寸。
与实际孔内接的最大理想轴的尺寸称为孔的作用尺寸，与实际轴外接的最小理想孔的尺寸称为轴的作用尺寸。
尺寸偏差是指某一个尺寸减其基本尺寸所得的代数差。
尺寸公差是指允许尺寸的变动量。
公差=|最大极限尺寸- 最小极限尺寸|=上偏差-下偏差的绝对值
配合是指基本尺寸相同的，相互结合的孔与轴公差带之间的关系。
间隙配合：孔德公差带完全在轴的公差带上，即具有间隙配合。
间隙公差是允许间隙的变动量，等于最大间隙和最小间隙的代数差的绝对值，也等于相互配合的孔公差与轴公差的和。
过盈配合，过渡配合
T=ai,
当尺寸小于或等于500mm时，i=0.45+0.001D(um),
当尺寸大于500到3150mm时，I=0.004D+2.1（um）.
孔与轴基本偏差换算的条件：1.在孔，轴为同一公差等级或孔比轴低一级配合2.基轴制中孔的基本偏差代号与基孔制中轴的基本偏差代号相当3.保证按基轴制形成的配合与按基孔制形成的配合相同。
通用规则，特殊规则
例题
基准制的选用：1.一般情况下，优先选用基孔制。
2.与标准件配合时，基准制的选择通常依标准件而定。
3.为了满足配合的特殊需要，允许采用任一孔，轴公差带组合成配合。
公差等级的选用：1.对于基本尺寸小于等于500mm的较高等级的配合，由于孔比同级轴加工困难，当标准公差小于等于IT8时，国家标准推荐孔比轴低一级相配合，但对标准公差大于IT8级或基本尺寸大于500mm的配合，由于孔德测量精度比轴容易保证，推荐采用同级孔，轴配合。
2.既要满足设计要求，又要考虑工艺的可能性和经济性。
各种配合的特性：间隙：主要用于结合件有相对运动的配合。
过盈：主要用于结合件没有相对运动的配合。
过渡：主要用于定位精确并要求拆卸的相对静止的联结。
第二章长度测量基础
测量包括，测量对象，计量单位，测量方法，测量精度
量块在长度计量中作为实物标准，用以体现测量单位，并作为尺寸传递的媒介。
量块按制造精度分为00，0，1，2，3，k级。
根据量块长度极限偏差，量块长度变动允许值，测量面的平面度，量块的研合性及测量面的表面粗糙度。
标尺间距：沿着标尺长度的线段测量得出的任何两个相邻标尺标记之间的距离。
标尺分度值：两个相邻标尺标记所对应的标尺值之差。
标尺范围：在给定的标尺上，两端标尺标记之间标尺值的范围。
测量范围：在允许误差限内计量器具的背测量值的范围。
长度计量中的五大原则：阿贝原则：在长度测量时，为了保证测量的准确，应使被测零件的尺寸线(简称被测线)和量仪中作为标准的刻度尺(简称标准线)重合或顺次排成一条直线。
圆周封闭原则：要求在圆周分度测量中充分利用这一自然基准，亦即利用整圆周上所有角间隔的误差之和等于零这一自然封闭特性，进行测量方案的选择和数据处理，从而提高测量精度。
最小变性原则：在测量过程中，控制测量温度及其变动、保证测量器具与被测零件有足够的等温时间、选用与被测零件线胀系数相近的测量器具、选用适当的测量力并保持其稳定、选择适当的支承点等，都是实现最小变形原则的有效措施。
基准同一原则：测量基准要与加工基准和使用基准统一。
即工序测量应以工艺基准作为测量基准，终检测量应以设计基准作为测量基准。
最短测量链原则：在间接测量中，与被测量具有函数关系的其它量与被测量形成测量链。
形成测量链的环节越多，被测量的不确定度越大。
因此，应尽可能减少
测量链的环节数，以保证测量精度，称之为最短链原则。
误差：系统误差，随机误差，粗大误差。
按“级”使用时，以刻在量块上的标称长度为工作尺寸，忽略了量块的制造误差；按“等”使用时，以量块检定证书上列出的实际尺寸为依据，忽略了检定量块实际尺寸时的测量误差；
第三章形状和位置公差及检测
形状公差：直线度，平面度，圆度，圆柱度，线轮廓度，面轮廓度
位置公差：定向：平行度，垂直度，倾斜度
定位：同轴度，对称度，位置度
跳动：圆跳动（径向，端面），全跳动（径向，端面）
形状公差指单一实际要素的形状所允许的变动全量。
形状公差带指限制被测单一实际要素的形状变动的区域。
位置公差指关联实际要素的方向或位置对基准所允许的变动全量。
位置公差带指限制被测关联实际要素相对于基准要素的方向或位置变动的区域。
独立原则：是指图样上给定的尺寸公差与形位公差相互独立，互不相关，分别满足各自的公差要求的一项公差原则。
包容要求：实际要素处处不得超越最大实体边界，而实际要素的局部实际尺寸不得超越最小实体尺寸。
最大实体边界：指尺寸为最大实体尺寸，且具有正确几何形状的理想包容面
最小实体边界：指尺寸为最小实体尺寸，且具有正确几何形状的理想包容面。
最大实体实效边界：指尺寸为最大实体实效尺寸，且具有正确几何形状的理想包容面。
