变压器绕组变形测试技术及其应用讲义
电力变压器绕组变形及测试方法分析
电力变压器绕组变形及测试方法分析摘要:电力变压器绕组轴向或径向变形会对其平安稳定运行产生重大影响,严重时会导致恶性放电事故,因此对大型变压器绕组变形原因分析和测试是一个重要课题,文章通过对变压器绕组在机械力或电动力作用下可能发生轴向或径向尺寸变化的表现形式、产生原因及测试办法进行了阐述详细介绍了绕组变形的测试办法,对变压器的运输、安装、运行有借鉴意义。
关键词:电力变压器;绕组变形;测试办法1概述变压器在电力系统中起着至关重要的作用,它利用电磁感应原理,把输入的交流电电压升高或降低为同频率的交流电输出,当电压升高时,有利于电能传输,降低损耗,提高经济性;电压降低时,为用户提供方便可利用的电能,满足用户需求。
大型电力变压器一般为油浸式,主要由器身、油箱、冷却装置、爱护装置、出线装置组成,器身是核心部件,铁芯、绕组、绝缘结构、引线、分接开关集成在器身本体外壳内,外壳内充斥变压器油,起到散热和绝缘的作用。
电力变压器在运输、检修、运行过程中,遭受机械外力、电动力时,可能导致绕组发生变形,变压器绕组发生变形后继续运行属于带隐患运行状态,当发生线路过电压或短路电流冲击时,诱发放电故障,甚至发生短路现象,造成电网事故。
因此,在变压器交接试验和预防性试验时加强绕组变形测试十分必要。
2绕组变形原因分析及预防措施2.1绕组变形原因〔1〕变压器绕组受外力冲击。
新出厂的变压器在运输、就位、安装过程中,不可防止的要受到外力影响,示例,运输、就位时发生碰撞或较大幅度倾斜;安装时内部钻检或吊罩检查,工器具、机械的碰撞等,都将导致绕组发生损坏和变形现象。
〔2〕运行过程中受短路电流冲击。
短路电流冲击是导致变压器绕组变形的主要原因之一,特别是在近变压器本体短路,绕组经过的短路电流数值很大,使其遭受巨大的电动冲击力,由于电流的热效应,导致绕组温度迅速升高,导线的机械强度迅速下降,最终将导致变压器绕组发生变形。
〔3〕爱护系统存在死区或动作失灵。
变压器绕组变形测试的分析与应用
当电力变 压器 绕组 出现短 路时 ,可 能因其 承受 不 了短路 电流冲 击而发
生变形。有研究表明,因绕组承受短路能力有限成为变压器事故的首要内
部 原 因,严 重 的影响 了变压器 的安 全可靠 运行 。
低压 脉冲 法 克服 了阻抗 法灵 敏度 不 高 的缺 点 ,能检 测 出绕组 23m -m 的 弯 曲变 形 。由于 低压脉 冲 法采用 的是时 域脉 冲分 析技 术 ,现 场 使用 时,其 抗干 扰 能力差 ,双 屏蔽 电缆和接 地线 排列 方式 、周 围物 体等 都会 对测 试结
—
由于其 停 电检修 的时间较 长,也 不利 于保障 生产 的优质 高效进行 。
3绕 组变形 分析曩 困 造 成变压器 绕组变 形 的主要原 因有 : 1 )短路 故障 电流冲击 变压 器在运 行过 程 中,遭受 各种 短路 故障 电流 的冲击 。尤 其是变 压器 出口或近 区 短路故 障 ,巨大 的短路 冲 击 电流致 使变压 器 绕组受 到 非常大 的 电动 力 ,并使绕 组 急剧发 热 。在较 高 的温度 下 ,导线 的机 械强 度变 小 ,电 动力 容易使 绕组破坏 或者 变形 。 2 )在 运输和 安装等 过程 中受到 意外冲 撞 变压 器在 运输 、安装 等过 程中 ,有 可能受 到意外 的冲 撞 、振动 与颠簸 等 外在 因素 ,致使 绕组 变形 3 )保护 系统有死 区 、动 作失 效 保护 系统 有死 区或者动 作 失效均 会导致 变压 器承 受稳 定短路 电流 作用
应 ,反 映网络 参数 的变化 和反 映绕组 结构本 身特性 的变形 。 42 低压 脉冲 法 . 在变 压器 绕组 的一端 加入 标准 脉冲 电压 信号 ,即 (0 V 10 ), 同时测量
例 。这 其 中绕组 变形 故障 应 引起 我 们足够 的 重视 。所 谓绕组 变形 是指 变压
变压器绕组变形测试系统的应用

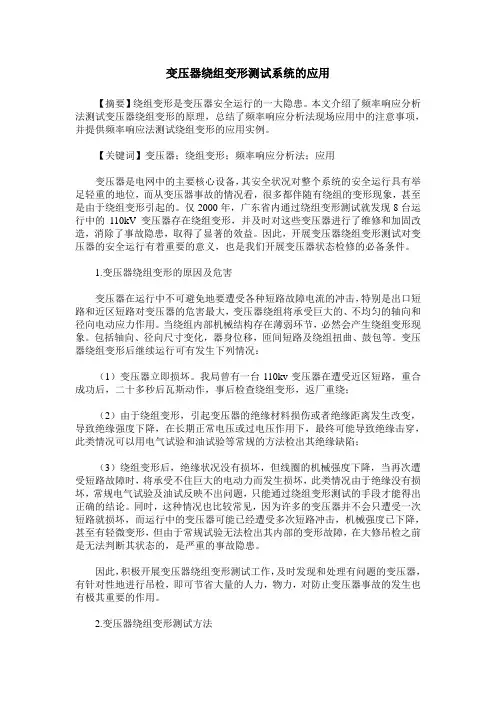

变压器绕组变形测试系统的应用【摘要】绕组变形是变压器安全运行的一大隐患。
本文介绍了频率响应分析法测试变压器绕组变形的原理,总结了频率响应分析法现场应用中的注意事项,并提供频率响应法测试绕组变形的应用实例。
【关键词】变压器;绕组变形;频率响应分析法;应用变压器是电网中的主要核心设备,其安全状况对整个系统的安全运行具有举足轻重的地位,而从变压器事故的情况看,很多都伴随有绕组的变形现象,甚至是由于绕组变形引起的。
仅2000年,广东省内通过绕组变形测试就发现8台运行中的110kV变压器存在绕组变形,并及时对这些变压器进行了维修和加固改造,消除了事故隐患,取得了显著的效益。
因此,开展变压器绕组变形测试对变压器的安全运行有着重要的意义,也是我们开展变压器状态检修的必备条件。
1.变压器绕组变形的原因及危害变压器在运行中不可避免地要遭受各种短路故障电流的冲击,特别是出口短路和近区短路对变压器的危害最大,变压器绕组将承受巨大的、不均匀的轴向和径向电动应力作用。
当绕组内部机械结构存在薄弱环节,必然会产生绕组变形现象。
包括轴向、径向尺寸变化,器身位移,匝间短路及绕组扭曲、鼓包等。
变压器绕组变形后继续运行可有发生下列情况:(1)变压器立即损坏。
我局曾有一台110kv变压器在遭受近区短路,重合成功后,二十多秒后瓦斯动作,事后检查绕组变形,返厂重绕;(2)由于绕组变形,引起变压器的绝缘材料损伤或者绝缘距离发生改变,导致绝缘强度下降,在长期正常电压或过电压作用下,最终可能导致绝缘击穿,此类情况可以用电气试验和油试验等常规的方法检出其绝缘缺陷;(3)绕组变形后,绝缘状况没有损坏,但线圈的机械强度下降,当再次遭受短路故障时,将承受不住巨大的电动力而发生损坏,此类情况由于绝缘没有损坏,常规电气试验及油试反映不出问题,只能通过绕组变形测试的手段才能得出正确的结论。
同时,这种情况也比较常见,因为许多的变压器并不会只遭受一次短路就损坏,而运行中的变压器可能已经遭受多次短路冲击,机械强度已下降,甚至有轻微变形,但由于常规试验无法检出其内部的变形故障,在大修吊检之前是无法判断其状态的,是严重的事故隐患。
变压器绕组变形讲课
• 二.变压器绕组变形测试原理 • 1.变压器绕组变形试验目前主要采用频率响应法, 其主要优点为不用放油吊罩,不用打开围屏拔出 绕组,大多数情况下不用跟原始数据比较便能诊 断110kV及以上变压器绕组是否发生变形。 • 2.用频率响应分析法检测变压器绕组变形,主要 是通过检测变压器各个绕组的幅频响应特性,并 对检测结果进行纵向或横向比较,根据幅频响应 特性的差异来判断变压器是否发生绕组变形。频 率响应分析法的基本检测回路见图1
• 5.变压器短路故障如果发生在变压器出口附近, 将承受不均匀巨大的轴向和径向电动力的作用, 在短路电流作用下,初始故障的表现形式大多数 表现为内绕组形状改变(尤其是自耦变压器); 如果绕组内部结构有薄弱环节必然会产生绕组变 形现象。 • 6.线圈发生变形并不表示马上要出事故,但变形 部位在长期工作电压下绝缘会发生损伤,慢慢导 致破坏最后发展为事故;基至在正常运行条件下 因局部放电的长期作用也有可能发生绝缘击穿。
• 3.图1中L代表绕组单位长 度的分布电感、K代表绕 组单位长度的分布电容、 C代表绕组单位长度对地 分布电容,V1、V2分别为 等效网络的激励端电压和 响应端电压,VS为正弦波 激励信号源电压,RS为信 号源输出阻抗,R为匹配 电阻。
• 4.在绕组一端加入电压信号Us(可依次输出不同频率的正 弦波信号)通过数字化记录设备同时检测不同扫描频率下 绕组两端对地信号U1(n)和U2(n)并进行相应处理, 得到绕组的传递函数H(n)=20lg(n)/V1(n);若绕组发生 变形,绕组内部的分布电感、分布电容等参数必然改变, 导致其等效网络传递函数H(jω)的零点和极点发生变化, 使网络的频率响应特性发生变化。 • 5.由于每台变压器都对应有自已的响应特性,所以绕组变 形后其内部参数变化,将导致传递函数的变化。绕组变形 前的频率响应特性是分析和比较的基础。分析和比较变压 器的频率响应特性,就可以发现变压器绕组是否发生了变 形。
电力变压器绕组变形检测新技术的应用
电力变压器绕组变形检测新技术的应用摘要:作为电力系统中的重要设备,变压器的安全运行对于电力系统而言具有非常重要的意义。
据统计,变压器绕组是变压器事故损坏的主要部位。
因此,有必要对变压器绕组变形进行测试,降低故障,减少事故的发生。
鉴于此,本文就电力变压器绕组变形检测新技术的应用展开探讨,以期为相关工作起到参考作用。
关键词:电力系统;变压器;绕组变形;技术应用电力系统的电气设备中,电力变压器极为重要,电力变压器稳定运行决定着安全、可靠的供电。
目前,由于国内的电力行业发展迅猛,电网容量不断增加,对超高压和特高压电力系统的需求量逐渐提高。
由于建立了容量大、区域大的互联和西电东送等复杂系统,因此对我国电力系统的稳定、安全、可靠运行提出了更高的标准。
1.电力变压器的重要性电力变压器的正常运行,决定了整个电网运行工作的好坏,它是相关电力输送企业在发展过程当中非常重要的一项电气设备,电力变压器,不仅控制着我们生活中必要的用电设备,还在整个电网系统的安全问题,产生了巨大影响,所以相关的专业技术人员要对电力变压器有足够的重视。
在实际生产操作中电力变压器非常容易受到环境中一些细节问题的影响,实际运营中一些微小的参数的改变,都会对电力变压器的正常运行产生巨大影响,所以相关的专业技术人员一定要重视电力变压器的维护工作,对于出现问题的一些电力变压器,一定要用合理的操作来维修和维护其正常的运行,这样才能合理地保证日常人们生活的正常电力输送,才能保证我们生活中用电的最大安全。
2.绕组变形测试原理目前绕组变形测试方法主要有短路阻抗法、低压脉冲法和频率响应法,由于频率响应法具有抗干扰能力强、灵敏度高、测试准确的特性,所以目前绕组变形测试普遍采用频率响应法原理,本文主要讲述的就是频率响应分析法。
变压器绕组变形测试频率响应分析法,就是对变压器内部参数在不同的频率下经过量化处理描绘出变压器绕组的传递函数特性曲线。
简单来说,就是在末端给一频率,在首端接收,判定是否存在较大差异,差异大说明有变形现象,差异小说明一致性好。
变压器绕组变形测试技术及其应用
变压器绕组变形测试技术及其应用摘要:变压器绕组变形是导致变压器发生损坏事故的主要原因之一。
因此,对受短路冲击后的变压器应进行绕组变形测试,以确保变压器的安全稳定运行。
关键词:变压器;绕组变形;测试技术;应用中图分类号:TM4文献标识码:A文章编号:引言:变压器是电力系统中最重要的设备之一,变压器在运输过程中遭受意外碰撞和冲击,在运行中承受故障状态下的冲击电流均会使变压器的绕组和机械结构受到机械应力的冲击,导致绕组一定程度的变形,运行中造成事故。
由于绕组变形对变压器和电力系统运行的严重危害性,而以往的试验方法又不能有效发现这类缺陷,只能通过吊检来验证,这不仅要花费大量的人力物力,而且对变压器本身也有一定的危害性;况且在现行的电力系统运行情况下,大型变压器的长时间停电也是很困难的。
因此能在现场不吊罩情况下快速测量绕组内部变形的频率响应法提出后,得到国内外有关部门的重视并积极开展这方面的研究工作。
1.变压器短路事故后的分析1.1按实际短路电流进行短路应力的计算变压器在制造完成后,其绕组无论在辐向还是轴向都存在一个临界力。
当电动力Fx (辐向)和Fy(轴向)超出其对应的临界力时,绕组就要失稳而发生变形。
当变压器发生出口短路后,从实际电流的大小,可初步判断短路产生的后果,但其准确性不大。
同时可以根据短路电流的大小,计算短路的机械应力和短路热力,看其是否超过临界值,通过计算可大致判断变压器绕组变形情况,但计算短路机械应力和短路热力时相当烦琐,困难很大。
1.2通过变压器解体,观察绕组和其他构件的变形形态变压器短路后,可通过吊罩的方式观察各部件的情况。
内绕组短路损坏后的变形,其典型形状是原来的圆形轮廓变成齿轮形的轮廓。
而且由于轴向磁场沿线圈高度的分布比较均匀,因此绕组的变形往往从上端一直延伸到下端。
外绕组的变形情况与内绕组类似。
内绕组在辐向磁场作用下,产生的轴向力,使一个绕组上窜,另一个绕组下压。
相应线圈的端部、压板、压钉和夹件都不同程度的变动。
变压器绕组变形试验详解
变压器绕组变形试验详解哎呀,说到变压器绕组变形试验,这可是一个技术活儿啊!我记得上次在厂里做这个试验的时候,那场面真是热闹非凡。
那天,天气有点阴沉,车间里灯光昏黄,空气中弥漫着一股机油和金属的味道。
我和老张、小李三个人围着那台大变压器,手里拿着各种仪器,心里都有点紧张。
老张是个老电工,经验丰富,他一边检查仪器,一边跟我们说:“这变压器绕组变形试验啊,关键是要细心,不能有半点马虎。
一旦绕组变形了,变压器可就危险了,搞不好会出大事故。
”我点点头,心里暗暗给自己打气。
小李则在一旁忙着调整仪器,嘴里还不停地念叨着:“电压、电流、频率,一个都不能错,一个都不能错……”我们先把变压器的外壳打开,露出里面的绕组。
那绕组密密麻麻的,像一团乱麻,看得我眼花缭乱。
老张指着绕组说:“你们看,这绕组要是变形了,就会影响电流的正常流通,导致变压器发热,甚至烧毁。
”我仔细观察了一下,发现绕组的排列确实很整齐,没有明显的变形迹象。
老张点点头,说:“看来平时维护得不错,不过还是要做试验确认一下。
”接下来,我们开始进行试验。
首先是用电桥测量绕组的电阻值,这个步骤相对简单,我们很快就完成了。
然后是测量绕组的电感值,这个就比较复杂了,需要调整好频率和电压,确保测量结果的准确性。
小李一边调整仪器,一边嘟囔着:“这频率调到多少合适啊?50赫兹?还是60赫兹?”老张笑了笑,说:“别急,慢慢来,咱们先试试50赫兹,不行再调整。
”我站在一旁,心里有点紧张,生怕哪个步骤出错。
老张看出了我的心思,拍拍我的肩膀说:“别担心,咱们一步一步来,肯定没问题的。
”经过一番调整,我们终于测出了绕组的电感值。
老张看了看数据,满意地点点头:“不错,电感值正常,绕组没有变形。
”听到这话,我心里一块石头总算落了地。
小李也松了口气,笑着说:“看来咱们平时维护得不错,这变压器还能再用几年。
”试验结束后,我们把变压器重新装好,车间里又恢复了平静。
老张拍拍我的肩膀,说:“小伙子,干得不错,以后这种试验要多做,经验就是这么积累起来的。
变压器绕组变形测试技术
变压器绕组等值网络图
当频率超过1kHz时,变压器每个绕组可看成一个由电阻、电 容、电感等分布参数构成的无源线性双端网络。
L L L
Vi C
Vo K C K C C K C
H(t)=Vo(t)/Vi(t)
H(jω)=Vo(jω)/Vi(jω)
判断依据
相关性 在实际的使用中,通过对比承受短路电流 前后变压器绕组频响特性曲线谐振点位置 的差异、两条曲线的相关系数来判断变压 器绕组的变形程度,这就引入了相关系数 这个概念。
变压器绕组通过电流时,磁路中会产生漏 磁通,从而产生漏电势。漏电势的大小主 要由绕组尺寸、匝数、额定相电流、频率、 每匝电势等决定,而漏电抗的大小则取决 于漏电势的大小。因此,绕组发生变形后, 其几何尺寸的变化必然引起漏电抗的变化, 从而引起漏电势的变化;又由于变压器绕 组电阻压降很小,电抗压降即可认为就是 阻抗电压,故便可以通过测量阻抗电压的 变化来判定变压器绕组的变形程度。
测试事例分析-频响法
储奇门110kV#2主变绕组变形测试分析 主变绕组变形测试分析 储奇门
比较绕组 HoHA与HoHB HoHB与HoHC HoHA与HoHC lalb与lblc lblc 与lcla lalb与lcla
相关系数 2.65975 2.58616 2.51719 1.3872 0.79041 0.51906
结论:110kV绕组未 发生变形,10kV绕 组发生了变形
阻抗电压法分析
变压器档位 1档(最大分接档)10档(额定档) 项目 出厂值(kW) 短路损 实测值(kW) 180.125 耗 相对误差(%) 出厂值(%) 阻抗电 实测值(%) 11.336 压 相对误差(%) 11.147 170.17
主要测试方法
变压器绕组变形试验培训PPT课件
变形测试周期
※ 110kV以上变压器在出厂时和投运前,应进行
频率响应试验和低电压阻抗测试,以判断变压 器在安装和运输中是否发生绕组变形,同时提 供该变压器今后运行时需要测试绕组变形时比 较用的原始数据。 ※在变压器遭受近区短路后,除有足够的理由确 认变压器无变形外,应进行频率响应试验或低 电压阻抗测试,
低压脉冲测试
改良低压脉冲测试
※从某个绕组的一端对地注入低压脉冲信号,
会传递到绕组的另一端,同时测量两端的时域 信号,并通过计算转换到频域,并计算传递函 数。 ※通过比较同一绕组不同时期,同一变压器同一 电压等级绕组不同相间,同类变压器同类绕组 的频率响应,判断被试绕组是否有变形情况。 因此原理与绕组的频率响应测试是基本相同一 致的。
部分电容法
❖绕组电容与绕组尺寸、相对位置、绝缘介质相
关,绕组的等值电容量直接反映出了各绕组间、 绕组对铁心、绕组对箱体及地的相对位置和绕 组的自身结构等。当绕组发生相对位移时,电 容值改变,从而可判断其是否有结构变化。
❖由于绕组电容值是一个分布参数,对严重的变
形和绕组的整体窜动,灵敏度较高。而对鼓包、 扭曲等故障表现为灵敏度很差,只能作为补充 测试方法。
频响法变压器绕组变形测试结果分析
幅频响应特性曲线低频段:(1kHz~100kHz) 的波峰和波谷发生明显变化,则预示绕 组可能发生整体变形,包括匝间或饼间 短路的情况。频率低时,绕组的对地电 容及饼间电容所形成的容抗较大,而感 抗较小,
频响法变压器绕组变形测试结果分析
幅频响应特性曲线中频段: (100kHz~500kHz)的波峰和波谷 发生明显变化,则通常预示绕组发 生扭曲和鼓包等局部变形现象。
的测量精度内
短路阻抗测试注意事项
变压器绕组变形课件
( d B t d) t - y t dn t - y n 0 1 -1 0 2
1 . L a lx 0 2 . L a lx 0
-2 0
• (2)横向比较法
Rs
Cs Cb Cs Cg Cs Cg Cg Cs Cs Cg Cg Cs Cb
Vi
R Vo
Cg为绕组对地电容、Cb为套管对电容、 Ls为线圈电感、Rs为扫频信号输出电阻、 R为匹配电阻
Vi为扫频输入信号,Vo为响应输出信号,它实 际上代表流经Ro的电流,则Vo/Vi的比值就代表了 一种电抗的变化。如果绕组发生了轴向、径向尺 寸变化等变形现象,势必会改变网络的Ls、Cs、 Cg等分布参数,导致其传递函数H(jω )的零点和 极点分布发生变化。因此,变压器绕组的变形是 可以通过比较变压器绕组的频率响应来诊断的。
2、发生绕组变形原因
短路故障电流冲击 变 压 器 绕 组 变 形
在运输、安装或者吊罩大 修过程中受到意外冲撞
多次过流动作
绕组承受短路能力不够
3、测试目的
• 绕组变形会直接影响变压器的绝缘结构,或造成 内部结构松动间接影响到绝缘,危害变压器的正 常运行。 • 积极开展变压器绕组变形诊断工作,及时发现那 些有绕组变形的变压器,并有计划地进行吊罩检 查和检修,不但可节省大量的人力、物力,对防 止变压器事故的发生也有及其重要的作用。
2.0 R LF 1.0或0.6 R MF 1.0
R LF 2.0和R MF 1.0和R HF 0.6
注:RLF为曲线在低频段(1kHz ~100KHz)内的相关系数; RMF为曲线在中频段(100KHz ~600KHz)内的相关系数; RHF为曲线在高频段(600KHz ~1000KHz)内的相关系数 。
变压器绕组变形试验
作为绕组变形测试方法,主要有阻抗法、低压脉冲法及
频率响应法三种。
2. 绕组变形测量方法
2.1 阻抗法 其原理是通过测量变压器绕组在50Hzห้องสมุดไป่ตู้的阻抗或漏抗,
由阻抗或漏抗值的变化来判断变压器绕组是否发生了危及运
行的变形、匝间短路、开路、线圈位移等。 国标和IEC标准都规定了额定电流下阻抗变化的限值, IEC建议超过3%为异常,国标认为根据线圈结构的不同取 2%~4%。
时,变压器的铁心基本不起作用。
3. 频率响应法原理
每个绕组均可视为一个由电阻、电容、电感等分布参数
构成的无源线性双端口网络,并且忽略绕组的电阻(通常 很小),则绕组的等效网络如下页图表示:
2. 绕组变形测量方法
2.3 频率响应法 频率响应法的测试原理如图2.2所示。
频率响应法的测试原理图
在绕组的一端输入扫频电压信号Vs(依次输入不同频率的 正弦波电压信号),通过数字化记录设备同时检测不同扫 描频率下绕组两端的对地电压信号Vi(n)和Vo(n),并进行 相应的处理,最终得到被测变压器绕组的传递函数H(n): H(n)=20log[Vo(n)/Vi(n)]
3. 频率响应法原理
3.1变压器线圈的等值电路
变压器线圈一般都设计为饼式结构,其目的是为了绝缘 和耐压考虑的,同时各饼之间都有间隙,便于散热,各线
圈饼对地及对其它相、其它电压等级线圈都有一个临近电
容,线圈自然也有电感。另外套管还有对地电容,引线及 接头对地也有电容,所有这些按其所在结构的位置,都有 其所代表的结构参数,所以按其结构,可以构成一个变压 器的线圈在进行测试时的一个等值电路。当频率超过1kHz
压器的安全、可靠运行。
2. 绕组变形测量方法
浅谈变压器绕组变形测量方法
浅谈变压器绕组变形测量方法1、引言变压器是电力工业中最重要、最昂贵的关键设备之一,随着电力系统朝着超高压、大电网、大容量、自动化方向发展,短路故障造成的变压器损坏事故呈上升趋势,严重威胁着系统的安全运行。
当变压器在运行中遭受短路故障电流冲击时,绕组都将受到强大的径向力和轴向力的共同作用。
变压器绕组初始故障的表现形式大多表现为绕组出现机械变形,发生鼓包、扭曲、移位等不可恢复的变形现象;其发展的典型形式是绝缘破坏,随后出现饼间击穿、匝间短路、主绝缘放电或完全击穿。
变压器绕组发生变形后,即使没有立即损坏,也有可能留下严重的故障隐患。
2、变压器绕组变形的定义由于绝缘垫块和夹件是受电动力作用的,其设计应符合运行状况下的要求。
当变压器遭受巨大短路电流冲击时,线圈必然产生很大的电动力,变压器线圈上的电动力,理论上可分为轴向力和径向力。
当径向电动力超过其屈服点时,结果可能导致线圈永久性变形,出现经常见到的梅花状和鼓包状绕组变形现象。
当轴向电动力过大时,结果可能使线段和线匝在竖直方向弯曲,压缩线段间垫块,并传到铁轭。
出现绕组弯曲,垫块松动脱落和压板、夹件损坏等现象,严重的发生铁轭变形。
变压器在运行中产生突发性短路时,变压器绕组初始故障大多表现为内绕组发生各种形式的变形,随后发展为绝缘破坏、匝间短路等。
而一般绕组发生变形时,只是绝缘距离发生改变,固体绝缘受伤,绕组机械性能下降等,并不一定立即出现损坏。
3、变压器绕组变形的检测方法1)离线主要方法(1)阻抗法此方法由苏联首先提出,是通过测量工频电压下变压器的短路阻抗或漏抗来反映绕组的变形和移位及匝间开路和短路等缺陷。
漏抗实质上是散步在变压器绕组与绕组之间、绕组内部及绕组与油箱之间的漏磁通形成的感应磁势的反映,由于一般大型变压器绕组电阻比漏抗小得多,因此阻抗可以反映漏抗的变化,并且测量绕组的阻抗比测量漏抗易于实现。
(2)低压脉冲法低压脉冲法相当于一个小的冲击截波,其峰值电压在70~500V之间,半峰值持续时间为1us,且波形有过零振荡,振荡峰值为标准脉冲值的1/4,频率响应曲线为负指数函数曲线,其灵敏度与脉冲陡度、幅值有关。
电力变压器绕组变形检测技术
电力变压器绕组变形检测技术摘要:变压器绕组变形是由外部短路引起的,是变压器运行中的常见故障,严重威胁着系统的安全运行。
研究变压器绕组变形的原因、诊断方法及预防措施,对于减少变压器事故的发生具有重要的意义。
关键词:电力变压器;绕组变形;检测技术1变压器绕组变形检测的实际意义及检测方法1.1变压器绕组变形检测的实际意义变压器是电力系统中最重要的电气设备之一。
它的安全运行对保证电网安全具有重要意义。
如果大型电力变压器在系统运行中发生事故,可能导致大停电。
变压器的检修期一般要达到半年以上,不但花费大,而且影响面广。
所以,有必要对变压器的故障进行分析,提高故障检测的手段,降低故障率,以保证电网的安全运行。
目前进行变压器绕组变形检测深受国内外关注,已经成为变压器安全运行的重大研究课题,有些国家甚至把该项工作放在变压器预防性试验项目的首要位置,我国国家电力公司在国电发【2010】589号文《防止电力生产重大事故的二十五项重点要求》中,也明确把绕组变形试验列入变压器出厂、交接和发生短路事故后的必试项目。
1.2变压器绕组变形的检测方法在新安装和故障后,一般需要检查绕组的变形情况。
目前,我国通常在出厂前进行检查,在现场安装检查后,对运行期进行常规检查和故障后综合检查等。
通过测量和分析相对特征量,可以判断绕组是否有变形、位移等异常现象。
变压器绕组变形后,常出现各种异常现象。
许多特征量,如电参数、物理尺寸、几何形状和温度,与普通的有很大的不同。
在此基础上,形成了各种绕组变形检测方法。
目前,各种绕组变形检测方法不能描述和判断一般缠绕的状态,有量化的绕组变形程度没有一般的指数,是根据其理论基础的测量,相关的经验以及最终的绕组变形程度和变形的判断标准来确定位置。
2变压器结构及绕组变形分析2.1电力变压器结构变压器的工作原理是电磁感应,其结构原理是在一个普通铁芯上覆盖两个或两个以上的绝缘绕组,它们之间存在磁耦合,但电之间没有直接的联系。
电力试验指导之变压器绕组变形试验
电力试验指导之变压器绕组变形试验1.1 变压器绕组变形试验试验目的以及范围变压器在试验过程中发生匝间、相间短路,或在运输过程中发生冲撞,造成线圈相对位移,以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形,就会使变压器绕组的分布参数发生变化。
进而影响并改变变压器原有的频域特征,即频率响应发生幅度变化和谐振频点偏移等。
变压器发生绕组变形后,有的会立即损坏发生事故,更多的是仍能运行一段时间。
由于常规电气试验如电阻测量、变比测量及电容量测量等很难发现绕组的变形,这对电网的安全运行存在严重威胁。
变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性,结合设备结构,运行情况及其他试验项目进行全面的、历史的、综合的分析比较,以判断变压器的绕组变形程度。
一是由于绝缘距离发生变化或绝缘纸受到损伤,当遇到过电压时,绕组会发生饼间或匝间击穿,或者在长期工作电压的作用下,绝缘损伤逐渐扩大,最终导致变压器损坏。
二是绕组变形后,机械性能下降,再次遭受短路事故后,会承受不住巨大的冲击力的作用而发生损坏事故。
第31届国际大电网会议指出,变压器绕组变形是变压器发生损坏事故的重要原因之一。
因此,对承受过机械力及电动力作用的变压器进行绕组变形的试验和诊断是十分必要的。
试验仪器、设备介绍1.电力配电变压器铭牌信息如下:型号:S7-500/10 标准代号:GB6451.1-86额定容量:500KVA 产品代号:1EJ••710•1011•1额定电压:10000±5% / 400V 出厂序号:960320额定频率:50Hz 相数:三相联结组标号:Y,yn0 冷却方式:0NAN使用条件:户外使用阻抗电压:3.99%器身吊重:1019kg 绝缘油重:373kg 总重:1760kg 济南变压器厂1996.52.所需试验仪器介绍汇卓电力之变压器绕组变形测试仪、绕组测试仪专用测量线(红,黑各1根,采用横截面积大于4平方毫米及以上的多股外覆绝缘层的铜质软导线)、接地线3根、电源线220V 1根、自检线(3个短接线和1个连接器)、线箱1个、笔记本电脑一台。
变压器绕组变形的测试技术探讨.docx
1前言1.1研究变压器绕组变形检测的重要性变压器是电力系统屮的重要设备-K运行的稳定性对系统安全影响极大,它发生事故往往会给电力部门带來巨大的经济损失和不良的社会影响。
随着经济的不断发展,用电量越来越大,变压器的容量及运行负荷日益增大。
系统间的联系不断加强,系统短路容量也越来越大,系统短路电流对变床器的冲击越来越大,对绕组的危害也随之增大。
当变压器外部发生突发短路吋,变压器线圈很容易发生变形。
如果一台已经发生绕组变形的变压器继续运行下去,就有可能遇到过电床或短路冲击而发生故障,有的甚至在运行中自行烧毁。
第31届国际大电网会议指出:变压器绕组变形是变压器发生损坏事故的重要原因之一,变压器故障屮,因短路冲击导致变压器故障变形的约占30%。
根据统计,我国因外部短路事故烧毁的110kV变床器,占llOkV变压器事故的20%〜35%。
所以对于新安装的变压器或遭受短路冲击的变床器,判断其绕组是否发生变形、变形程度是否影响变压器的安全运行,是非常重要的。
1.2变压器绕组变形检测在国外的发展H前,卅界各国都在积极开展变压器绕组变形诊断工作,有些国家(如意大利)甚至把该项工作放在变压器预防性试验项H的首耍位置。
为了能及时发现绕组变形较严重但却仍在运行的电力变斥器,H前,国内外先后提出的用于检测变丿玉器绕组变形的方法主要有短路阻抗法、低用脉冲法和频率响应法等。
短路阻抗法最早由苏联提出,是通过测量工频电压下变床器绕组的短路阻抗或漏抗来反映绕组的变形和移位及匝间开路和短路等缺陷。
其原理是通过测量变压器绕组在50Hz下的阻抗或漏抗,由阻抗或漏抗值的变化来判断变床器绕组是否发生了危及运行的变形,如匝间短路、开路、线圈位移等。
国标和TEC标准都规定了额定电流下漏抗变化的限值,TEC议超过3%为异常,国标认为根据线圈结构的不同取2%〜4%。
美国ANST标准96年版已将短路阻抗测试作为预试项H 之一。
虽然可以检测出较严重的绕组变形,但是灵敏度较低,且需动用沉重的试验设备和大容量的试验电源,试验吋间较长,因此难以推广应用。
变压器绕组变形诊断幻灯片
谢谢大家!
➢
作业标准记得牢,驾轻就熟除烦恼。2020年10月31日星期 六2时52分15秒 14:52:1531 October 2020
➢
好的事情马上就会到来,一切都是最 好的安 排。下 午2时52分15秒 下午2时52分14:52:1520.10.31
➢
专注今天,好好努力,剩下的交给时 间。20.10.3120.10.3114:5214:52:1514:52:15Oct-20
4现场试验案例
4.1鲤鱼山2号主变低压绕组被烧损后,变形测试图谱
➢ 1999年8月20日鲤鱼山2号主变 10kV母线发生三相短路故障后,主变 重瓦斯、差动保护跳闸。经扒线圈检查, 发现低压绕组被烧损。
4.2八户梁1号主变低压a、b绕组 经变形诊断发现有严重变形问题。
1)经扒线圈验证,a、b相有严重鼓包、 塌陷现象;
➢ 3)2003年1月7日遭受第2次短路冲击后, 又进行了变形图谱测试,发现有严重变形问题, 建议退出运行。
六道湾2号主变低压短路电抗数据
➢
XA=34.6509Ω
➢ XB=34.1444Ω
➢ XC=32.8763Ω
➢ ΔX=5.23%
4.5幸福1、2号主变绕组变形图谱 及短路阻抗数据
➢ 1)测试中发现2号主变变形图谱及短路 阻抗数据异常;
➢ 2) 2号主变变形图谱及短路阻抗数据比 较相差较大。
幸福2号主变短路阻抗数据
➢ ΔX=2.05%
➢ ➢
4.6公园1、2号主变绕组变形图谱
➢ 1)公园2号主变在运输过程中发生过溜 放。
➢ 2)经诊断公园2号主变绕组有位移问题。 ➢ 3)返厂进行了处理。
4.7北庭2号主变中压侧绕组经变形 测试,怀疑有轻度变形问题
变压器绕组变形试验ppt课件
c 当频响特性曲线高频段(>600kHz)的谐振峰发生明显 变化时,通常预示着绕组的对地电容改变。
13
绕组变形低电压电抗法
低电压电抗法的试验接线与短路试验接线相同。通 常将绕组对中的较低电压侧短路(以下称短接侧),从 绕组对中的较高电压侧(以下称加压侧)施加额定频率 的交流电压,进行试验。
YN接线
Y接线
9
频率响应法接线
△接线
△外接线
10
频率响应法的变形程度判断
11
频率响应法的变形程度判断
➢从波峰和波谷的频率分布 位置以及分布数量均存在差 异,可判定变压器在遭受突 发性短路电流冲击后绕组变 形。
12
频率响应法的变形程度判断
a 当频响特性曲线低频段(1kHz~100kHz)的谐振峰发 生明显变化时,通常预示着绕组的电感变化或发生整 体变形现象。
绕组变形的主要方法
常规方法: (如测量变压比、直流电阻等)因测量灵敏度太 低,用以诊断变压器绕组变形是比较困难的
电容法:双绕组变压器(内低外高)为例, 用电桥进行变压器绕组连同套管的介损时, 可测量并计算出低压绕组对地集中电容CL、 高低压绕组间电容CHL和高压绕组对地电 容CH
低电压阻抗法:通过测量变压器绕组在50Hz下的阻 抗或漏抗,由阻抗或漏抗的变化来判断变压器绕组是
14
绕组变形低电压电抗法
检测时机:
a) 变压器出厂试验前的全部绝缘试验通过后。 b) 变压器经运输到现场安装就位后。 c) 变压器在运行中经受短路电流冲击后,可根据短 路电流的大小、持续时间、累积短路次数决定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
绕组变形测试技术。
表 1.1 1990~1997 年变压器短路损坏事故统计表
年份
1990 1991 1992 1993 1994 1995 1996 1997
事故总台次
34 56 76 69 57 59 58 55
短路事故台次
2
3
18 22 21 29 29 21
短路事故占总事故比例(%)
6
5
24 32 37 49 50 38
2004 年 12 月 14 日,国家发改委发布了电力行业标准 DL/T911-2004《电力变压
6
器绕组变形的频率响应分析法》,该标准适用于 6kV 及以上电压等级电力变压器及其他特 殊用途的变压器。 2 绕组变形的测量方法
变压器绕组发生局部的机械变形后,其内部的电感、电容分布参数必然发生相对变化。 这是开展变压器变形测试的依据和基础。
动力更容易使绕组破坏或变形。
短路故障电流冲击是变压器绕组变形的最主要外因。
众所周知,电力变压器线圈是以绝缘垫块隔开的铜或铝线段所构成的。这种系统的动
特性在发生突发短路时是变化的。因为绝缘垫块的弹性与其压紧程度有关,即与作用力有
3
关。电动力本身也不是恒定不变的,而是按照复杂的规律变化。虽然对短路时作用在变压 器线圈上的电动力的研究始于四十年代,但是由于动态过程分析的复杂性,到目前为止尚 不能用理论计算结果正确反映出变压器承受突发短路电流冲击的能力。
当变压器绕组出现短路时,会因其承受不了短路电流冲击力而发生变形。近几年来, 对全国 110kV 及以上的电力变压器事故统计分析表明,因绕组承受短路能力不够已成为电 力变压器事故的首要内部原因,严重影响电力变压器的安全、可靠运行。
5
1.3 绕组变形的危害 绕组变形是电力变压器安全运行的一大隐患。多台变压器的实际试验经验表明,绕组
期总事故台次的 31%,如表 1.1 所示。而对于厂用变压器(包括厂变和备变),该问题则显
得更加突出。一方面说明,变压器绕组抗短路能力的设计水平不够,有待变压器生产厂家
的改进和提高;另一方面,迫切希望有一种方法能快速准确地对变压器绕组是否发生有害
变形进行诊断,以便及时应用于变压器绕组故障的判断和决策实践。这种方法就是变压器
图 2.1 低压脉冲法的测试原理图 最早提出并使用低压脉冲法的国家是波兰(1966 年),此后英国和美国又对其进行了 改进,其主要用途是确定变压器是否通过短路试验,现已被列入 IEEE 电力变压器短路试 验导则和测试标准。低压脉冲法克服了阻抗法灵敏度不高的缺点,能检出绕组 2~3mm 的 弯曲变形。然而,由于 LVI 法采用的是时域脉冲分析技术,在现场使用时抗干扰能力差, 双屏蔽电缆和接地线排列方式、周围物体等均对测试结果有影响。另外易受灵敏度校正过 程的影响,需要使用一个特殊结构和精细调整的测试系统,以消除脉冲传递过程中的折反 射问题和脉冲信号源的不稳定性问题,故现场使用往往重复性不好。 2.3 频率响应法 频率响应法的测试原理如图 2.2 所示。在绕组的一端输入扫频电压信号 Vs(依次输入 不同频率的正弦波电压信号),通过数字化记录设备同时检测不同扫描频率下绕组两端的对 地电压信号 Vi(n)和 Vo(n),并进行相应的处理,最终得到被测变压器绕组的传递函数 H(n): H(n)=20log[Vo(n)/Vi(n)] 并将频率响应根据频率描绘成曲线来判断变压器绕组变形。
低压脉冲法的测试原理如图 2.1 所示。在变压器绕组的一端对地加入标准脉冲电压信
7
号(100V),利用数字化记录设备同时测量绕组两端的对地电压信号 Vo(t)和 Vi(t),并进 行相应的处理,最终得到该变压器绕组的传递函数 h(t)或 H(jω),即:
h(t)=Vo(t)/Vi(t) h(jω)=Vo(jω)/Vi(jω) 然后根据波形变化来判断变压器绕组变形。
变压器线圈遭受到的轴向力可使线段和线匝在竖直方向弯曲,压缩线段间的垫块,并 部分地传递到铁轭,力求使其离开心柱。通常,最大的弯曲力产生在位于线圈端部的线段 中,而最大的压缩力则出现在位于线圈高度中心的垫块上。当线圈不等高时(主要由于调 压分接头所致)或磁势分布不均匀时,轴向力较之径向力更能引起变压器事故。
目前,世界各国都在积极开展变压器绕组变形诊断工作,有些国家(如意大利)甚至 把该项工作放在变压器预防性试验项目的首要位置。
国家电力公司在国电发[2000]589 号文《防止电力生产重大事故的二十五项重点要 求》中,已明确把绕组变形试验列入变压器出厂、交接和发生短路事故后的必试项目。相 关部分条款摘录如下:
(1)第 15.2.5 条:对 110kV 及以上电压等级变压器在出厂和投产前应做低电压短路 阻抗或用频响法测试绕组变形,以留原始记录;
(2)第 15.6 条:变压器在遭受近区突发短路后,应做低电压短路阻抗或用频响法测试 绕组变形,并与原始记录比较,判断变压器无故障后,方可投运;
(3)第 20.2.9 条:订购变压器时,应要求厂家提供变压器绕组频率响应特性曲线、做 过突发短路试验变压器的试验报告和抗短路能力动态计算报告;安装调试应增做频率响应 特性试验;运行中发生变压器出口短路故障后应进行频率响应特性试验,绕组变形情况的 测试结果,作为变压器能否继续运行的判据之一。
4
由此可见,当变压器在运行过程中遭受突发性短路故障电流冲击时,每个线圈都将受 到强大的径向力和轴向力的共同作用。变压器绕组初始故障的表现形式大多表现为内绕组 出现变形(尤其是对自耦变压器),发生鼓包、扭曲、移位等不可恢复的变形现象,其发展 的典型形式是绝缘破坏,随后出现饼间击穿、匝间短路、主绝缘放电或完全击穿。 1.2.2 在运输、安装或者吊罩大修过程中受到意外冲撞
讲义
变压器绕组变形测试技术及其应用
Transformer Winding Deformation Test Technology & Application
2000 年 5 月
目录 1 前言 1.1 什么是绕组变形? 1.2 绕组变形的原因 1.3 绕组变形的危害 2 绕组变形的测量方法 2.1 阻抗法 2.2 低压脉冲法 2.3 频率响应法 3 频率响应法的原理 3.1.1 变压器线圈的等值电路 3.1.2 空心电感的电感量计算及变化分析 3.2 绕组变形种类以及变形在等值电路中的等效分析 3.2.1 整体变形 3.2.2 局部变形 4 变压器绕组变形测试仪 4.1 测试仪组成 4.2 主要技术参数 4.3 特点 5 现场测试过程中的注意事项 5.1 对测试环境的要求 5.2 对变压器状态的要求 5.2.1 对引线、周围接地体和金属悬浮物的要求 5.2.2 对分接位置的要求 5.2.3 对接地的要求 5.2 测试接线方式 5.2.1 YN 接线 5.2.2 Y 接线 5.2.3 对于 Δ 接线 5.2.4 有平衡绕组的变压器
1
5.2.5 套管末屏取信号的问题 5.2.6 其它注意事项 6 绕组变形波形分析 6.1 频率响应图谱的特征 6.1.1 差异是绝对的 6.1.2 具有相对的一致性 6.1.3 低压绕组的一致性较好 6.1.4 厂用变压器的一致性较差 6.1.5 三相变压器的一致性较好 6.2 变形测试的判断 6.2.1 低压绕组为主,高、中压绕组为辅 6.2.2 横向比较为主,纵向比较为辅 6.2.3 低频段为主,中、高频段为辅 6.2.4 波形观察为主,相关系数判断为辅 6.2.5 综合判断 6.3 绕组变形程度的分类 6.4 变压器绕组变形判断程序 7 绕组变形测试仪的检验
1.1 什么是绕组变形?
电力行业标准 DL/T911-2004《电力变压器绕组变形的频率响应分析法》对绕组变
形的定义是:电力变压器绕组在机械力或电动力作用下发生的轴向或径向尺寸变化,通常
表现为绕组局部扭曲、鼓包或移位等特征。变压器在遭受短路电流冲击或在运输过程中遭
受冲撞时,均有可能发生绕组变形现象,它将直接影响变压器的安全运行。
多年来的现场使用经验表明该方法由于受条件所限,现场很难达到额定电流(尤其对大 型变压器),且对测试仪表的检测精度要求很高,往往难以获得必要的检测灵敏度,有时仅 对那些绕组变形严重的变压器有效。
但阻抗法实施简单,又有标准可循,仍不失为一种互补的手段,尤其是对大量的中、 低压等级的变压器。
根据电工原理,一个无源、线性、单端输入、单端输出网络的特性,可以用传递函数 H(jω)或 H(t)来描述。变压器绕组是一个分布参数的电路网络,是一个电阻、电感和电容 链,对不同频率的信号源有不同的响应,如在低频下呈现为电感特性而在高频下为电容特 性。因此,可将绕组看作一个两端网络,其中的网络参数反映了绕组结构的固有特性,既 可通过测试其传输比参量随频率的变化(即频率响应),也可通过测试其对低压脉冲的时域 响应,反映网络参数的变化,反映绕组结构本身特性的变化。这就是频率响应法(简称 FRA-Frequency Respond Analysis)和低压脉冲法(简称 LVI-Low Voltage Impulse) 的测试原理。 2.2 低压脉冲法
b. 绕组机械性能下降,当再次遭受短路事故时,将承受不住巨大的电动力作用而发生 损坏。
既然变压器绕组变形不可避免,怎样检测变压器绕组是否发生了变形?变形的程度如 何?能否继续运行?如果有严重变形,变形的位置? 怎样处理?
因此,积极开展变压器绕组变形诊断工作,及时发现那些有绕组变形的变压器,并有 计划地进行吊罩检查和检修,不但可节省大量的人力、物力,对防止变压器事故的发生也 有及其重要的作用。
1.2 绕组变形的原因
造成绕组变形的主要原因有:
1.2.1 短路故障电流冲击
电力变压器在运行过程中,不可避免地要遭受各种短路故障电流的冲击,特别是变压
器出口或近区短路故障,巨大的短路冲击电流将使变压器绕组受到很大的电动力(是正常运
行时的数十倍至数百倍),并使绕组急剧发热。在较高的温度下,导线的机械强度变小,电
2
1 前言
变压器是电力系统中重要的设备之一,它的正常与否直接影响电力系统的安全运行。
