【分享】复杂几何模型的系列网格划分技术众所周知，对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。
在ANSYS中，大家知道，网格划分有三个步骤：定义单元属性（包括实常数）、在几何模型上定义网格属性、划分网格。
在这里，我们仅对网格划分这个步骤所涉及到的一些问题，尤其是与复杂模型相关的一些问题作简要阐述。
一、自由网格划分自由网格划分是自动化程度最高的网格划分技术之一，它在面上（平面、曲面）可以自动生成三角形或四边形网格，在体上自动生成四面体网格。
通常情况下，可利用ANSYS的智能尺寸控制技术（SMARTSIZE命令）来自动控制网格的大小和疏密分布，也可进行人工设置网格的大小（AESIZE、LESIZE、KESIZE、ESIZE等系列命令）并控制疏密分布以及选择分网算法等（MOPT命令）。
对于复杂几何模型而言，这种分网方法省时省力，但缺点是单元数量通常会很大，计算效率降低。
同时，由于这种方法对于三维复杂模型只能生成四面体单元，为了获得较好的计算精度，建议采用二次四面体单元（92号单元）。
如果选用的是六面体单元，则此方法自动将六面体单元退化为阶次一致的四面体单元，因此，最好不要选用线性的六面体单元（没有中间节点，比如45号单元），因为该单元退化后为线性的四面体单元，具有过刚的刚度，计算精度较差；如果选用二次的六面体单元（比如95号单元），由于其是退化形式，节点数与其六面体原型单元一致，只是有多个节点在同一位置而已，因此，可以利用TCHG命令将模型中的退化形式的四面体单元变化为非退化的四面体单元，减少每个单元的节点数量，提高求解效率。
在有些情况下，必须要用六面体单元的退化形式来进行自由网格划分，比如，在进行混合网格划分（后面详述）时，只有用六面体单元才能形成金字塔过渡单元。
对于计算流体力学和考虑集肤效应的电磁场分析而言，自由网格划分中的层网格功能（由LESIZE命令的LAYER1和LAYER2域控制）是非常有用的。
ANSYS 网格划分
•
智能网格划分联合使用. 可单独使用或与 智能网格划分联合使用
– 单独使用 单独使用ESIZE (智能网格划分关闭 将采用相 智能网格划分关闭) 智能网格划分关闭 或面) 同的单元尺寸对体 (或面 划分网格 或面 划分网格. – 在 智能网格划分 打开时, ESIZE 充当 “向导 打开时 ,” 但为了适应线的曲率或几何近似指定的尺寸 ” 可能无效. 可能无效
•
您也可以指定一个边长比例 — 最后一个分割与第 一个分割的比率. 使网格偏向线的一端或中间. 一个分割的比率 使网格偏向线的一端或中间
网ቤተ መጻሕፍቲ ባይዱ划分
...控制网格密度
面尺寸 • 在面的内部控制单元尺寸 在面的内部控制单元尺寸:
– Preprocessor > MeshTool > “Size Controls: Areas” [Set] – 或 AESIZE 命令 – 或 Preprocessor > -Meshing- Size Cntrls > -Areas-
– 选择 Global 后按 SET 键. – 在 “网格划分属性” 对话框中激活需要的属 网格划分属性” 性组合. 性组合 这些被视为激活的 TYPE, REAL,和 和 MAT 设置 设置.
命令. 或使用 TYPE, REAL, 和 MAT 命令 3. 仅对使用上述设置属性的实体划分网格 仅对使用上述设置属性的实体划分网格.
3. 仅修改使用上述设置属性的单元的属性:
– 使用 EMODIF,PICK 命令或选择 Preprocessor > Move/Modify > -ElementsModify Attrib – 拾取需要的单元
4. 在后续的对话框 将属性设置为 在后续的对话框,将属性设置为 “All to current.”
ANSYS网格划分PPT教程含扫掠网格划分
网格划分
...控制网格密度
• 如图所示为采用不同的SmartSize尺寸 级别进行四面体网格划分的例子.
• 高级的 SmartSize 控制, 如网格扩张和 过渡系数在SMRT 命令 (或 Preprocessor > -Meshing- Size Cntrls > SmartSize- Adv Opts...)中提供.
(若您在使用 MeshTool, 您可以跳过这一步,因为程序 将在执行第3步时提示您是否清除网格)
2. 指定新的或不同的网格控制.
3. 再次划分网格.
网格划分
...改变网格
• 另一个网格划分选项是在指定的区域 refine (细化)网格.
• 对所有的面单元和四面体体单元有效.
• 简易的方法是使用 MeshTool:
– 在网格划分前为实体模型指定属性 – 在网格划分前对MAT, TYPE,和REAL进行 “总体的” 设置 – 在网格划分后修改单元属性
• 如果没有为单元指定属性, ANSYS将MAT=1, TYPE=1, 和 REAL=1 作为模型中所有单元的缺省设置. 注意, 采用当前激活的TYPE, REAL, 和 MAT 进行网格操作.
类型 1 = 壳单元 类型 2 = 梁单元
材料 1 = 混凝土 材料 2 = 钢
实常数 1 = 3/8” 厚度 实常数 2 = 梁单元特性 实常数 3 = 1/8” 厚度
网格划分
...多种单元属性
• 只要您的模型中有多种单元类型(TYPEs), 实常数(REALs) 和 材料 (MATs), 就必须确保给每一种单元指定了合适的属性. 有以下3种 途径:
– 局部控制 • 关键点尺寸 • 线尺寸 • 面尺寸
网格划分
ANSYS如何网格划分
ANSYS学习资料——网格划分01在划分网格前，用户首先需要对模型中将要用到的单元属性进行定义。
单元属性主要包括：单元类型、实常数、材料常数。
典型的实常数包括：厚度、横截面面积、高度、梁的惯性矩等。
材料属性包括：弹性模量、泊松比、密度、热膨胀系数等。
ANSYS为用户提供了两种网格划分类型：自由和映射所谓“自由”，体现在没有特定的准则，对单元形状无限制，生成的单元不规则，基本适用于所有的模型。
自由网格生成的内部节点位置比较随意，用户无法控制。
操作方式是打开Mesh Tool工具条上的Free选项。
所用单元形状依赖于是对面还是对体进行网格划分。
对于面，自由网格可以只由四边形单元组成，也可以只由三角形单元组成，或两者混合。
对于体，自由网格一般限制为四面体单元。
映射网格划分要求面或体形状满足一定规则，且映射面网格只包括三角形单元或四边形单元，映射体网格只包括六面体单元，它生成的单元形状比较规则，适用于形状规则的面和体。
对于映射网格划分，生成的单元尺寸依赖于当前DSIZE、ESIZE、KESIZE、LESIZE和ASIZE的设置。
Smartsize不能用于映射网格划分。
当使用硬点时，不支持映射网格划分。
面映射网格划分：包括全部是四边形单元或者全部是三角形单元。
此面必须由3或4条线围成，在对边上必须有相等的单元划分数。
如果此面由3条线围成，则三条边上的单元划分数必须相等且必须是偶数。
对边网格数之差相等，或者一对对边网格数相等，另一对网格数之差为偶数，也可以进行映射网格划分。
如果一个面由多于4条的线围成，则它不能直接采用映射网格进行划分，然而，为了将总的线数减少到4，其中的某些线可以被加起来（add）或连接起来（concatenated，一种进行网格划分时的操作）。
代替进行连接操作（concatenation），可以用拾取一个面的3个或4个角点来进行面映射网格划分，这种简化的映射网格划分方法将两个关键点之间的多条线内部连接起来。
转载——ansys网格划分及控制

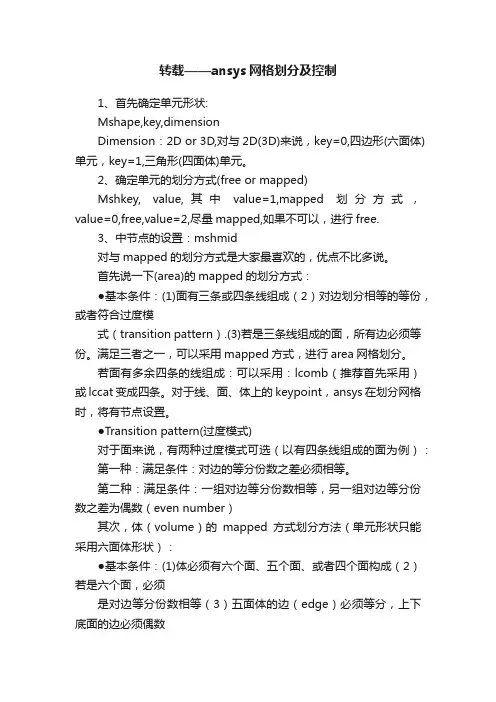

转载——ansys网格划分及控制1、首先确定单元形状:Mshape,key,dimensionDimension：2D or 3D,对与2D(3D)来说，key=0,四边形(六面体)单元，key=1,三角形(四面体)单元。
