石油化工装置详细工程设计内容规定
SHSG-052-2003石油化工装置工艺设计包(成套技术工艺包)内容规定
中国石油化工集团公司石油化工装置工艺设计包（成套技术工艺包）内容规定SHSG-052-20032003-05-23发布 2003-08-01实行中国石油化工集团公司发布中国石油化工集团公司石油化工装置工艺设计包（成套技术工艺包）内容规定SHSG-052-2003主编单位：中国石化工程建设公司参编单位：中国石化集团上海工程有限公司中国石化集团南京设计院中国石化集团洛阳石油化工工程公司批准部门：中国石油化工集团公司实行日期：2003年8月1日2003 北京中国石油化工集团公司文件中国石化科[2003]246号关于印发《石油化工装置工艺设计包（成套技术工艺包）内容规定》的通知各有关单位：石油化工装置工艺设计包是重要的研究开发成果和工程设计的基本依据。
为了明确研究开发阶段的责任，规范工艺设计包的文件内容，做好研究开发与工程设计的衔接，现将修订后的《石油化工装置工艺设计包（成套技术工艺包）内容规定》印发给你们，请认真遵照执行。
原《中国石油化工集团公司石油化工成套技术工艺包内容的规定》（中国石化[1998]技字88号）同时废止。
《石油化工装置工艺设计包（成套技术工艺包）内容规定》亦作为集团公司工程设计标准（标准号为SHSG-052-2003），可与《石油化工装置基础工程设计内容规定》（SHSG-033-2003）和《石油化工装置详细工程设计内容规定》（SHSG-053-2003）等配套使用。
中国石油化工集团公司二○○三年五月二十三日前 言本规定是根据“中石化建设 函[2002]213号”《关于编制和修订石油化工装置有关设计内容规定的通知》及《石油化工装置有关设计内容规定编委会纪要》的要求，由中国石化工程建设公司主编的。
本规定共分4章和1个附则。
主要内容为石油化工装置工艺设计包（成套技术工艺包）、工艺手册、分析化验手册编制的范围和内容要求；附则是对部分条文的进一步说明。
本规定在实行过程中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址：北京朝阳区安慧北里安园21号楼，邮编：100101），以便今后修订时参考。
SPMP-STD-EM2005石油化工装置详细工程设计内容规定
中国石化工程建设管理标准石油化工装置详细工程设计内容规定SPMP-STD-EM2005-20162017-1-13 发布 2017-02-01 实施中国石油化工集团公司发布前言本规定由中石化洛阳工程有限公司对《石油化工装置详细工程设计内容规定》（SHSG-053-2011）进行修订而成。
本规定与2011版相比，主要变化如下：1. 修订了原标准的不完善之处，补充和调整了各章（节）的技术内容，增加了可操作性；2. 按照国家新的政策法规修改，补充了相关内容；3. 增加了粉体工程的相关内容；4. 句式、标点、表达方式一致性修改。
本规定在实行过程中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址：河南省洛阳市中州西路27号中石化洛阳工程有限公司技术部，邮编：471003），以便今后再次组织修订时参考。
本规定的主编单位：中石化洛阳工程有限公司本规定的参编单位：中国石化工程建设有限公司中石化上海工程有限公司中石化宁波工程有限公司中石化南京工程有限公司主编人：胡敏朱华兴主要起草人：李和杰赵予川杨成炯王金富裴炳安王松生胡庆均汪红郭为民张海燕戴宝庆牛存厚王珍珠赵永明王伏龙万朝梅苗志伟张俊张民贞韩艳萍李选民白延涛王虎太目次1 总则 (1)2 工艺 (2)3 静设备 (5)4 动设备 (8)5 工业炉 (10)6 总图运输 (13)7 装置布置及配管 (18)8 仪表 (22)9 电气 (27)10 电信 (31)11 结构.........................................................................................................错误！未定义书签。
12 建筑 (40)13 暖通空调 (44)14 分析化验 (48)15 给排水 (50)16 消防 (52)17 粉体工程 (54)1 总则1.1 为提高石油化工工程的工程设计成品质量，统一石油化工装置详细工程设计文件的内容和深度，特制定《石油化工装置详细工程设计内容规定》，以下简称本规定。
化工装置基础工程设计内容规定
工艺设计基础1.装置能力；2.装置工艺过程（单元）的组成及名称；3.原料、产品和副产品技术规格；4.催化剂、化学品技术规格；5.原料、催化剂、化学品消耗量和产品、副产品产量；6.公用物料规格；7..公用物料消耗定额和综合能耗；8.装置的依托和利旧情况说明工艺说明1.生产方法、采用的工艺技术路线；2.工艺流程简述；3.按设备类型分别统计各类设备国内订货和国外订货的设备台数合计；4.工艺节能、节水；5.安全与卫生界区条件表应按原料、化学品、产品、副产品和公用物料分别列出：序号、名称、进/出、物料状态、输送方式、运行方式（连续/间歇）、流量（kg/h）、管径、温度（℃）、压力〔MPa（G）〕管道表管道号、公称直径、管道等级、PID图号、管道起止点、物料名称、物料状态、操作压力、操作温度、绝热要求和伴热形式工艺设备表应按设备类别分别列出：工艺设备的位号、设备名称、台数（操作、备用）、主要操作条件、技术规格、主要材质和质量。
成套供货的设备应注明成套范围工艺流程图（PFD）应表示完整的生产过程，包括主要工艺设备及其位号和名称、主要工艺管道、操作条件、控制方案和物流数据、换热设备热负荷等。
其中物流数据可以用物料平衡和热量平衡表形式列出公用物料流程图（UFD）应按物料类别编制，表示需要和生产公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，并应标注设备位号和名称管道及仪表流程图（PID、UID）1.工艺管道及仪表流程图（PID):设备；管道；仪表；PID注释；图例、符号；2.公用系统管道及仪表流程图（UID）：使用或产生公用物料的设备；公用物料干管、总管、支管；公用物料管道上的所有仪表工艺设备数据表1.容器、换热器数据表；2.工业炉数据表；3.机泵数据表；4.机械数据表安全阀、爆破片数据表或规格书以及一览表包括其保护的设备或管道、设计基础，使用和选择工况，安全阀、爆破片的选型，材料和附近静设备设计说明 1.简要说明主要设备的操作、设计参数和工艺物料特性；2.设备的选材要求，主要用材、特种用材的品种、规格和供应来源；3.提出设备制造、检验、包装运输、现场安（吊）装、施工的特殊要求；4.说明设备（材料）的供货范围和采用标准，对专利设备和专业设备进行说明和描述；5.静设备分类汇总表静设备设计规定对现场自然条件、设计采用的标准规范、材料选用、结构设计、零部件选用、制造、检验和验收要求作出规定设备工程图（有约定时）能满足开展配管、土建设计和容器询价（预订货）要求工艺（容器、换热器等）静设备工业炉设计说明 1.炉型特点及工业炉的热负荷和热效率；2.主要部件的选材原则；3.需要进口或特殊订货的材料要进行说明；4.如设计采用了专利设备和专有技术的设备应说明；5.对工业炉的制造、检验、包装运输、现场安装、施工有特殊要求时，应予以说明；6.燃烧器 、吹灰器等主要部件的选型特点；6.烟气余热回收系统的设计方案和设计选用原则；7.噪声污染和环保排放的达标水平工业炉设计规定现场的自然条件、炉型设计原则、设计采用的标准规范、材料选用原则工业炉一览表和工艺设备表一致工业炉数据表或规格书一般按SH/T3036规定的工业炉数据表格式填写工业炉工程图（有约定时）应标出配管、结构设计所需的有关尺寸、标高、质量，如有需要，还应包括必要的结构放大图材料表含钢结构、炉管及其支撑件、烟风道、耐火隔热材料、保温材料、炉用配件等动设备设计说明 1.本装置带特征的主要的设备操作、设计参数和工艺物料特征；2.根据物料特性、操作和设计参数说明设备的选材要求；3.提出设备制造、检验、包装运输、现场安（吊）装、施工的特殊要求；4.说明设备（材料）的供货范围和采用标准；5.机泵、机械设备分类汇总表可用表格的形式分类统计，并进行汇总动设备设计规定 1.机泵设计统一规定：总则；采用的标准规范；机泵设备的选型的特殊要求，配套范围；机泵选材要求；确定主要参数；制造、检验和验收提出有特殊要求的项目；2.机械设计规定：机泵设计条件；设计范围；设计原则；设计规范；动设备一览表设备的位号、设备名称、台数（操作、备用）、主要操作条件、技术规格、主要材质等；成套供货的设备应注明成套范围动设备的数据表或规格书 1.名称/位号、要求台数、技术参数、操作（使用）环境、主要用材、结构要求；2.流体名称及必要的物性、操作条件、现场条件、防爆要求；3.结构数据、主要用材、计量精度；4.辅机要求、控制联锁要求；5.驱动机要求；6.冲洗方案、检查和试验要求、供货范围；7.与外部有管路连接的管口应注明接管法兰标准、压力等级、密封面型式；8.技术参数；9.其他总图运输设计说明概述、总平面布置、竖向布置、装置运输、绿化、消防和主要技术经济指标等总图运输设计规定总则、设计原则、一般规定、采用的标准和规范工业炉（机泵与机械）动设备设备装置位置图现有的地形、地貌，装置位置，邻近的设施，相关的公用设施的位置，绘制风玫瑰图及必要的图例总平面布置图绘制建筑坐标或测量坐标网，必要时同时绘制建筑坐标和测量坐标网、风玫瑰图、装置边界线，建筑物、构筑物、框架、储罐、管廊、道路中心、道路宽度、铁路中心、道岔、车档等及其坐标或相对尺寸竖向布置图绘制建筑坐标或测量坐标网，必要时同时绘制建筑坐标和测量坐标网、指北针或风玫瑰图；标准单元或主项，建、构筑物的编号或名称，建筑物室内、室外地坪标高，道路、铁路的控制点标高、坡度、坡长，挡土墙、边坡及其他场地主要控制点标高场地初平图（必要时）依据采用的土方计算方法绘制相应的图表运输、装卸设备表（必要时）列出铁路机车、铁路车辆、汽车、叉车、轨道衡、地中衡等的名称、型号和数量材料表（必要时）列出主要工程量名称、规格和数量装置布置设计说明阐述装置布置的特点，主要考虑的因素和占地面积等装置布置设计规定对装置布置的原则，遵守的标准规范，装置布置的一般要求，确定标高的原则作出规定配管设计规定对管道布置的一般要求，管道净空高度和埋设深度，管道间距，管道跨距，管道坡度，放空、放净、取样管道布置要求，公用物料管道的布置，安全阀、调节阀、回止阀、疏水阀和其它阀门的安装要求，管件和管道附近的布置要求，管道上仪表的布置，管道支吊架的布置等设计原则作出规定。
(整理)shsg-033-石油化工装置基础工程设计内容规定.
中国石油化工集团公司石油化工装置基础工程设计内容规定SHSG-033-20082009-01-01发布2009-01-01实行中国石油化工集团公司发布中国石油化工集团公司石油化工装置基础工程设计内容规定SHSG-033-2008主编单位：中国石化工程建设公司参编单位：中国石化集团南京设计院中国石化集团上海工程有限公司中国石化集团洛阳石油化工工程公司批准部门：中国石油化工集团公司实行日期：2009年01月01日2008 北京前言本规定由中国石化工程建设公司对《石油化工装置基础工程设计内容规定》SHSG-033-2003进行修订而成。
本规定与2003版相比，主要变化如下：1．修订了原标准执行5年来的不完善之处，补充、调整和完善了各章节的技术内容，增强了可操作性；2．按照国家新的政策法规修改和补充了部分内容，新增了“安全设施设计专篇”、“职业卫生专篇”、“节能专篇”和“抗震设防专篇”文件要求，是本次修订的重点；3．将设备分为静设备、工业炉和动设备三部分，将土建内容调整为建筑及结构两部分，合并了装置布置、配管两章的内容；4．句式、标点、表达的一致性修改。
修订后，本规定共有14章和7个附录。
附录A、B、C 、D、E、F是供政府行政主管部门审查的“消防设计专篇”、“环境保护专篇”、“安全设施设计专篇”、“职业卫生专篇”、“节能专篇”和“抗震设防专篇”设计文件组成；附录G是典型的项目设计实施周期。
几点说明：1．基础工程设计的性质和功能定位是“在工艺包的基础上进行工程化的一个工程设计阶段”，“要为提高工程质量、控制工程投资、确保建设进度提供条件”，所有的技术原则和技术方案均应确定，因此和其设计内容对应的典型项目应有如附录F所示的合适的实施周期；2．“内容规定”的编制对象是“装置”。
油品储运和独立的公用设施、辅助设施，需要又可以单独立项的，可视为“装置”，如循环水场、污水处理场、空分/空压站、汽电联合装置等,工艺部分应按其特点说明其设计基础、技术方案和相关的工艺设计文件，其它专业部分可参照本规定执行；3．专业“工程设计规定”是与业主约定和承诺技术方案的技术文件，在一定程度上还要指导详细工程设计。
石油化工装置安全设计规范
石油化工装置安全设计规范导言：石油化工装置是一种高风险区域，其安全设计是确保操作人员和环境安全的重要环节。
本文将从各个方面论述石油化工装置安全设计的规范和标准，包括装置设计原则、设备选型、工艺安全措施、紧急应急预案等。
一、装置设计原则1.1 装置布局合理性装置的布局对于安全运行至关重要。
在设计中应充分考虑物流流程、设备尺寸、人员流动和逃生通道等因素，确保布局合理、紧凑、通风良好，以提高运行安全性。
1.2 设备间距和隔离为了防止事故蔓延和危险物料泄漏扩散，各设备之间应保持适当的间距，以充分保证隔离。
不同风险级别的设备应有相应的隔离防护措施，确保设备运行过程中的相互干扰降至最低。
1.3 管线布置在管线布置中应考虑压力、流速、流量、介质和管道材料等因素，确保管道连接件的可靠性、有效性和减少泄漏的风险。
对于易燃、易爆、有毒等特殊介质的管道，需要采取对应的防火、防爆、防毒措施。
二、设备选型2.1 设备材料选择对于石油化工装置而言，材料的选择是非常重要的。
应根据介质的性质、温度和压力等参数，选择适合的材料。
对于特殊介质的处理，需要进行专门的材料研究和试验，以确保设备材料的耐腐蚀性和稳定性。
2.2 设备可靠性考虑在设备选型中应考虑设备的可靠性和可维护性。
对于关键设备，如压力容器、泵、阀门等，应选择具有良好质量信誉和可靠性的生产厂家，以确保设备运行的安全性和稳定性。
三、工艺安全措施3.1 安全阀及爆炸防护装置对于石油化工装置，安全阀和爆炸防护装置是重要的安全保护设备，以防止因过压、过温引发的事故。
应在设计中充分考虑设备操作压力、温度参数，选择合适的安全阀和爆炸防护装置，并确保其定期检查和维护。
3.2 防火、防爆和防毒措施石油化工装置的防火、防爆和防毒措施是确保操作人员和设备安全的关键环节。
应根据装置的特性和介质属性，采取相应的防护措施，如安装火灾报警系统、灭火设备、爆炸防护阀和防毒装置等，以应对各种突发情况。
四、紧急应急预案4.1 灾难防范和应急救援为了应对装置意外事故，应建立完善的灾难防范和应急救援预案。
石油化工装置详细工程设计内容规定

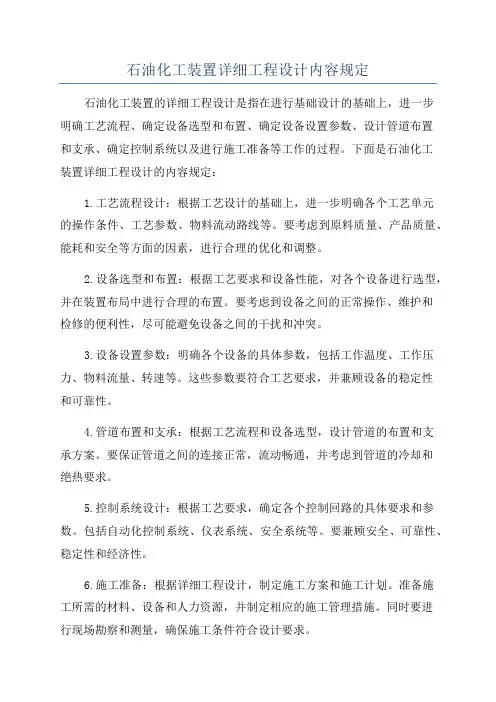

石油化工装置详细工程设计内容规定石油化工装置的详细工程设计是指在进行基础设计的基础上，进一步明确工艺流程、确定设备选型和布置、确定设备设置参数、设计管道布置和支承、确定控制系统以及进行施工准备等工作的过程。
下面是石油化工装置详细工程设计的内容规定：1.工艺流程设计：根据工艺设计的基础上，进一步明确各个工艺单元的操作条件、工艺参数、物料流动路线等。
要考虑到原料质量、产品质量、能耗和安全等方面的因素，进行合理的优化和调整。
2.设备选型和布置：根据工艺要求和设备性能，对各个设备进行选型，并在装置布局中进行合理的布置。
要考虑到设备之间的正常操作、维护和检修的便利性，尽可能避免设备之间的干扰和冲突。
3.设备设置参数：明确各个设备的具体参数，包括工作温度、工作压力、物料流量、转速等。
这些参数要符合工艺要求，并兼顾设备的稳定性和可靠性。
4.管道布置和支承：根据工艺流程和设备选型，设计管道的布置和支承方案。
要保证管道之间的连接正常，流动畅通，并考虑到管道的冷却和绝热要求。
5.控制系统设计：根据工艺要求，确定各个控制回路的具体要求和参数。
包括自动化控制系统、仪表系统、安全系统等。
要兼顾安全、可靠性、稳定性和经济性。
6.施工准备：根据详细工程设计，制定施工方案和施工计划。
准备施工所需的材料、设备和人力资源，并制定相应的施工管理措施。
同时要进行现场勘察和测量，确保施工条件符合设计要求。
总之，石油化工装置的详细工程设计内容规定了石油化工装置的具体参数、布置和设计要求。
通过详细工程设计，可以保证装置的运行安全、稳定和高效，提高装置的产能和产品质量，降低能耗和成本。
详细工程设计是石油化工装置建设过程中的重要环节，对于装置的建设和运行都具有重要的指导意义。
石油化工装置详细工程设计内容规定
1石油化工装置详细工程设计内容规定1.1为了提高石油化工工程设计质量,统一石油化工装置全面工程设计文件的内容与深度,特制定,《石油化工装置全面工程设计内容规定》简称本规定.1.2本规定适用于新建、扩建、改建的石油化工装置的全面工程设计,油品储运、独立的公用设施与辅助设施的全面工程设计可参照本规定执行.1.3全面工程设计文件应根据合同、批复确认的基础工程设计文件与设计基础资料进行编制.1.4全面工程设计是在基础工程设计的基础上进行的,其内容与深度应达到能满足通用材料采购、设备制造、工程施工及装置投产运行的要求.1.5本规定是对石油化工装置全面工程设计文件内容的基本要求,改扩建项目应在设计文件中表达改扩建内容,如业主有特殊要求,可在签定合同时协商确定.1.6本规定对全面工程设计文件中的图纸、表格格式不作统一规定,各设计单位可根据本单位的规定进行编制.1.7本规定作为设计文件编制的参考,不作为设计单位内部专业设置、专业分工的根据.1.8本规定的有关规定为《石油化工装置工艺设计包(成套技术工艺包)内容规定》(SHSG-052-2003)与《石油化工装置基础工程设计内容规定》(SHSG-033-2003).2工艺21全面工程设计文件的构成工艺全面工程设计文件包含:a)文表类:1)文件目录;2)说明书(必要时);3)管道表;4)工艺设备表5)工艺设备数据表.b)设计图类:1)工艺管道及仪表流程图(PID);2)公用工程管道及仪表流程图(UID);3)装置联络图(必要时).22全面工程设计文件的内容2.2.1 文件目录应列出全部设计成品文件(包含新设计与复用的图纸及文表),其内容应包含序号、文件编号、文件名、数量、版次(修改号)及必要的注释.2.2.2 说明书应包含在基本工程设计的基础上深化与完美的内容.2.2.3 管道表应在基础工程设计的基础上增加管道等级等内容.2.2.4 工艺设备表应列出所有设备的位号、设计文件编号(指非标设备)、名称、规格(型号)、操作条件(介质、温度、压力等)、设计条件(温度、压力等)、特性(性能)参数、台数(包含备用台数)、重量、隔热要求及其他必要的说明.关于不一致类别的工艺设备,“特性(性能)参数”与“必要的说明”具体包含:a)泵类,指流量、扬程(或者进出口压力)、轴功率、配用电机型号及功率、防爆等级,假如是透平驱动,则应说明透平型号、功率、形式及蒸汽参数等;b)压缩机类,指类型、轴功率、驱动机型式及功率、流量等;c)反应器(容器)类,指形式、主体材质等;d)塔类,指形式、规格(包含直径、总高、塔板数或者填料高度、塔板间距或者填料规格)、主体材质等;e)换热器类,指形式、主体材质、设计参数(管、壳程分别填写);f)工业炉类,指形式、热负荷、炉管材质等.注:“工艺设备”包含泵类、压缩机类、反应器类、塔类、换热器类、容器类、工业炉类及其它类(如过滤器、混合器、消音器、喷射器、干燥机、破碎机、固体物料输送机等).2.2.5 工艺设备数据表应在基础工程设计的基础上根据供货商的资料进行修改与完善.2.2.6 “工艺管道及仪表流程图(PID)”与“公用工程管道及仪表流程图(UID)”应在基础工程设计的基础上增加需要补充与修改的内容,如各专业的要求、管道接点及全部辅助管线、放空、排净及供货商信息等.2.2.7 关于多个装置且由几个设计单位完成的大型工程设计项目应绘制装置联络图,图中应说明各装置之间相互连接的管道(包含管件、阀门、仪表、装置内PID图已有表示的管件、阀门、仪表等除外)及各装置界区线.3设备3.1全面工程设计文件的构成设备全面工程设计文件包含:a)文表类1)文件目录2)强度计算书;3)技术条件.b)设计图类包含全面工程设计图.3.2全面工程设计文件的内容3.2.1 文件目录详见2.2.1条.3.2.2 强度计算书,设备应按规定的标准、规范进行强度与稳固计算,按应力分析法设计时还应提出应力分析报告.(按有关规定,除移动式压力容器,高压容器、第三类中压反应容器与储存容器外,不向使用单位提供强度计算书.)3.2.3 技术条件通常应包含下列内容:a)单体设备制造、检验及验收所遵循的法则、标准、规范及有关规定;b)设备所用材料的标准、供货状态、钢板无损检测、锻件级别、焊接材料等;c)焊接:焊接方法、焊缝表面形状及外观、焊接返修等要求;d)无损检测要求，明确焊接接头无损检测的种类、检测比例、合格级别;e)热处理要求，明确设备是否热处理，热处理的方法、热处理遵循的标准、规范及操纵指标;f)必要时，应有设备安装使用说明书;g)设备的包装与运输的要求.明确设备包装与运输遵循的有关标准;关于大型超限设备,因运输条件的限制,同意分片或者分段交货,但应提出相应的要求;关于可拆卸的内件及其备件应根据各自的特点提出特殊要求;h)其它要求.3.2.4全面工程设计图表示的内容应包含设计条件表、管口表、零部件名细表、设计图样、备注。
石油化工装置详细工程设计内容规定
石油化工装置详细工程设计内容规定石油化工装置是工业中用于生产石油化学品的重要设备，其设计和建造对于产品质量和生产效率的保障至关重要。
详细工程设计是石油化工装置设计环节中最为重要的一环，本文将详细介绍石油化工装置详细工程设计内容规定。
1. 概述石油化工装置详细工程设计的主要目的是确定具体的装置结构、技术参数、设备选型以及排布方式等，并制定具体的施工和装配方案，从而为石油化工装置的建设提供必要的指导和保障。
2. 设计基础与依据在详细工程设计的过程中，需要充分考虑装置所生产的化学品品种、出产能力、质量要求、工艺流程等因素，根据这些因素确定装置的选型和技术参数。
同时，还需要参考国家和行业相关的标准、规范以及技术文件等，以确保石油化工装置的设计符合国家法规和行业标准要求，也确保装置的安全性、可靠性和经济性等方面的要求得到满足。
3. 设计内容规定石油化工装置详细工程设计应包括以下内容：（1）装置选型根据化学品品种、出产能力、质量要求和工艺流程等因素，确定合适的装置选型，包括反应釜、蒸馏塔、分离器、输送设备、加热设备等，同时需评估选型的经济性和可靠性。
（2）技术参数确定根据反应过程的特点、物理性质、热力学条件等因素，确定不同设备的技术参数，包括容积、压力、温度、设计流量、分离效率等参数。
（3）设备选型根据装置选型和各设备的技术参数，选择合适的设备，并且按照国家和行业相关标准进行技术评估和比较，以确保选择的设备符合国家标准和要求，并且满足经济性和安全性等方面的要求。
（4）装置排布根据以上的设计内容，确定装置中各设备之间的布局、位置以及设备之间的连接方式，要求排布合理紧凑，防止设备之间的干涉和冲突以及交叉污染。
（5）设计图纸根据上述设计要求和内容，编制出详细的装置工艺流程图、设备布局图、钢结构设计图、管道配图及管道支架安装图等，确保施工时的准确性和顺利进行。
4. 总结石油化工装置详细工程设计是石油化学品生产过程中的关键环节，对生产质量、效率和安全方面的影响十分重要。
石油化工装置设计规程
石油化工装置设计规程引言：石油化工装置设计是石油化工行业中至关重要的环节，设计规程的制定和遵循对于确保装置安全、环保、高效运行具有关键作用。
本文将对石油化工装置设计所需要遵循的规程进行详细探讨，涵盖装置设计前期准备、工艺设计、设备设计、布置设计、控制系统设计等方面内容。
一、装置设计前期准备石油化工装置设计前期准备工作的重要性不容忽视。
首先，需要对工艺流程进行仔细分析，明确产品类型、产量、质量要求等。
其次，进行原料和产品的分析实验，确定相关性质参数。
同时，还需要考虑对环境的影响，进行环境评价，并确保符合环保要求。
最后，还需进行经济评价，确保设计方案在投资回收期、现金流量等方面具备可行性。
二、工艺设计工艺设计是石油化工装置设计的核心，决定了装置的生产能力、产品质量及能耗水平。
在工艺设计阶段，需要考虑选用的反应方式、催化剂选择、分离方式等。
同时，还需对工艺流程进行模拟和优化，确保装置的高效运行和产品优质达标。
三、设备设计设备设计是石油化工装置设计中的重要环节，包括塔器、容器设备、换热设备、压力容器等。
在设备设计阶段，需要对各种设备的强度、耐蚀性、温度、压力等进行全面评估，并符合相应的标准和规范。
同时，需要进行设备选型，选择合适的设备，以确保装置的可靠运行。
四、布置设计布置设计对于装置的工艺流程、设备布置及操作安全有着重要影响。
在布置设计阶段，需要充分考虑工艺流程的合理性，设备之间的互相影响和安全间距等。
同时，还需要考虑人员操作的便利性和安全性，以及方便检修、维护和清洗等方面。
五、控制系统设计控制系统设计是装置设计中不可忽视的一环，决定了装置的自动化程度和生产效率。
在控制系统设计阶段，需要对控制策略、控制参数、操作界面等进行合理设计。
同时，还需要充分考虑安全控制和应急措施，确保装置的安全运行。
六、安全规程石油化工装置设计中的安全规程是保证人员和装置安全的基础。
在设计过程中，需要遵循国家和行业相关的安全标准和规范，确保装置的安全性。
石油化工装置设计规定
石油化工装置设计规定一、概述石油化工装置设计规定是保证石油化工装置设计质量的重要参考依据。
本文将以石油化工装置设计规定为主线，深入探讨该领域中涉及的设计规范、规程、标准等内容，为专业人士解读石油化工装置设计规定提供一定的指导。
二、设计基本原则1. 安全原则石油化工装置设计应始终以安全为首要原则，确保设备和工艺的安全运行。
设计中应从防火、防爆、防毒等多方面进行考虑，确保人员生命财产安全。
2. 环保原则石油化工装置设计应符合环境保护要求，减少对环境的污染，保护生态环境的可持续发展。
3. 经济原则石油化工装置设计应以降低生产成本、提高产能和产品质量为目标，确保装置的经济效益。
三、设计规范1. 设计参数规范石油化工装置设计应根据工艺要求和原料性质，合理确定设计参数，包括温度、压力、流量等，以保证设备的正常运行和产品质量的稳定。
2. 设计图纸规范石油化工装置设计图纸应符合相关标准要求，包括设备布置图、工艺流程图、管道与仪表图等。
设计图纸应准确、清晰地反映各个设备之间的布置关系，方便施工和维护。
3. 设计计算规范石油化工装置设计中的各项计算应符合相关规范和标准，包括设备强度计算、管道流量计算、换热器传热计算等。
计算结果应准确可靠，符合实际工况要求。
4. 设备选型规范石油化工装置设计中的设备选型应综合考虑设备性能、质量、价格等因素，选择适合工艺要求的设备。
对于重要设备，还应进行性能验证和可靠性分析。
五、设计标准1. 设备设计标准石油化工装置设计应符合相关设备设计标准，包括压力容器设计标准、换热器设计标准、管道设计标准等。
设计标准明确了设备设计和制造的技术要求，确保设备的安全可靠性。
2. 施工安装标准石油化工装置的施工安装应符合相关标准，包括钢结构工程施工质量验收标准、设备安装工程验收标准等。
施工标准规定了施工过程中的各项技术要求，确保施工质量达到设计要求。
3. 运行维护标准石油化工装置的运行维护应符合相关标准，包括设备运行管理标准、仪器仪表检修标准等。
石油化工装置详细工程设计内容规定
石油化工装置详细工程设计内容规定来源：作者：21世纪化工网时间：2009-6-24 11:19:09 关注：203中国石油化工集团公司石油化工装置详细工程设计内容规定SHSG-053-20032003-05-19发布2003-08-01实行中国石油化工集团公司发布中国石油化工集团公司石油化工装置详细工程设计内容规定SHSG-053-2003主编单位：中国石化工程建设公司参编单位：中国石化集团南京设计院中国石化集团上海工程有限公司中国石化集团洛阳石油化工工程公司批准部门：中国石油化工集团公司实行日期： 2003年8月1日2003 北京中国石油化工集团公司文件中国石化建[2003]234号关于印发《石油化工装置基础工程设计内容规定》和《石油化工装置详细工程设计内容规定》的通知各有关单位：现将《石油化工装置基础工程设计内容规定》(SHSG—033—2003)和《石油化工装置详细工程设计内容规定》(SHSG—053—2003)印发给你们，请认真遵照执行。
原《石油化工装置基础设计(初步设计)内容规定》(SHSG—033—98)同时废止。
本规定自2003年8月1日起实行，由集团公司工程建设管理部负责解释。
中国石油化工集团公司二OO三年五月十九日前言本规定是根据“中石化建设函[2002]213号”《关于编制和修订石油化工装置有关设计内容规定的通知》及《石油化工装置有关设计内容规定编委会纪要》的要求，由中国石化集团洛阳石油化工工程公司主编，中国石化集团兰州设计院、工程建设公司参加编制。
本规定共分17章。
主要内容包括石油化工装置详细工程设计中各专业的设计文件组成及设计文件应包括的内容。
本规定在实行1中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址：河南省洛阳市中州西路27号质量安全部，邮编：471003），以便今后修订时参考。
本规定的主编单位：中国石化集团洛阳石油化工工程公司参加编制单位：中国石化集团兰州设计院中国石化工程建设公司编制委员会：主任：赵金立委员：初鹏张勇范承武李国清汪祈平周家祥王子宗闫观亮华峰李永红龚建华编制核心组：组长：赵金立副组长：范承武成员：李苏秦肖雪军孙丽丽曹森主要起草人：李苏秦、谭集艳、刘同喜、马雷、戴宝庆、王金富、吕明伦、张铁锴、吴如壁、白宝林、张俊、朱元臣、石天雄、王建国、笪振海、薛志芳、苟忠信、肖雪军、孙丽丽目次1 总则 (1)2 工艺 (2)3 设备 (4)机械 (6)工业炉 (8)6 总图运输 (11)7 装置布置 (15)8 配管 (16)9 仪表 (19)10 电气 (23)11 电信 (27)12 结构 (29)13 建筑 (34)14 暖通空调 (37)15 分析化验 (40)16 给排水 (41)消防 (42)1 总则1.1 为了提高石油化工工程设计质量，统一石油化工装置详细工程设计文件的内容和深度，特制定《石油化工装置详细工程设计内容规定》，以下简称本规定。
石油化工装置详细设计规定SHSG
