明沟、集水井降水方法
明沟集水井降水专项方案
一、工程概况本工程位于XX市XX区，建筑总面积为XX平方米，地下水位较高，为保证基坑开挖质量和施工安全，需进行明沟集水井降水处理。
根据现场地质勘察报告，地下水位埋深约为1.5米，土层主要为粉质粘土，地下水量较大。
二、降水目的1. 降低地下水位，减少地下水对基坑开挖的影响，确保基坑开挖质量和施工安全。
2. 防止基坑边坡失稳，确保边坡稳定性。
3. 防止基坑涌水，确保基坑开挖顺利进行。
三、降水方案1. 明沟设置：在基坑四周设置明沟，明沟宽度为0.5米，深度为0.6米，明沟底面比挖土面低0.3米，沟壁采用砖砌结构，确保明沟的稳定性和排水能力。
2. 集水井设置：在基坑四周每隔30米设置一个集水井，集水井直径为1.0米，深度为1.2米，井底设置滤网，防止杂物进入集水井。
集水井底面比明沟底面低0.5米，确保集水井的集水能力。
3. 降水设备：采用潜水泵进行降水，水泵型号为QJ100-20/4，扬程为20米，流量为100立方米/小时。
潜水泵放置于集水井内，通过排水管将地下水排出基坑外。
4. 降水流程：基坑开挖过程中，首先进行明沟和集水井的设置，然后利用潜水泵将地下水排出基坑外。
随着基坑深度的增加，适当增加集水井的数量和深度，确保降水效果。
四、施工步骤1. 施工准备：根据设计图纸和现场实际情况，进行明沟和集水井的放样，准备好施工所需的材料、设备。
2. 明沟和集水井开挖：按照设计要求，开挖明沟和集水井，确保沟井的尺寸和深度符合设计要求。
3. 明沟和集水井支护：对明沟和集水井进行支护，确保其稳定性和排水能力。
4. 水泵安装：将潜水泵放置于集水井内，连接排水管，确保水泵的正常运行。
5. 降水运行：启动潜水泵，进行降水作业，确保基坑开挖质量和施工安全。
五、监测与调整1. 监测地下水位：定期监测地下水位，及时了解降水效果，根据实际情况调整降水方案。
2. 监测边坡稳定性：监测基坑边坡的变形情况，确保边坡稳定性。
3. 监测排水设备：定期检查潜水泵的运行情况，确保其正常运行。
明沟集水井降水方案
明沟集水井降水方案明沟和集水井是常用的降水方案，主要用于排水系统中。
明沟和集水井的设计和施工对于有效降低地表积水、减少排水系统的负荷以及保护建筑物和道路的安全性非常重要。
在本文中，我将详细介绍明沟和集水井的设计和施工原理。
明沟是一种地面排水系统，由混凝土、石块、沙土等材料构成，用于收集和排除雨水。
明沟一般位于建筑物或道路的周围，起到收集雨水、引导雨水流出的功能。
明沟的设计和施工需要考虑到地面的结构、水流的方向、排水的速度等因素。
在设计时，需要确定明沟的宽度、深度和坡度。
明沟的宽度应根据降雨量来确定，一般宽度在0.5米到1米之间。
明沟的深度应确保能够排除雨水，并且比周围地面低。
明沟的坡度应根据水流速度和倾斜角度来确定，一般坡度在1:200到1:500之间。
明沟的底部应平整，以便水流顺畅。
集水井是明沟系统中的重要组成部分，主要用于收集和储存雨水。
集水井可以分为雨水集水井和污水集水井两种类型。
雨水集水井主要用于收集和排除雨水，污水集水井主要用于收集和排除生活污水。
集水井的设计和施工需要考虑到容量、材料和防渗漏等因素。
在设计时，需确定集水井的容量，以满足预定的排水需求。
集水井的材料一般为混凝土或预制砖砌块，具有较好的耐腐蚀性和耐压性。
集水井的防渗漏措施包括采用防渗漏胶、防渗漏涂料等材料进行处理，以保证集水井的密封性。
明沟和集水井的施工需要按照一定的步骤进行。
首先，需要确定明沟和集水井的位置和尺寸，并进行标示。
然后，进行开挖工作，包括明沟的开挖和集水井的挖掘。
开挖时需要注意保持明沟和集水井的平整，并与周围地面保持一定的高度差。
接下来，进行排水管道的敷设和连接，确保水流顺畅。
在敷设排水管道时，需要进行斜度调整以利于排水。
最后，进行明沟和集水井的验收和调整，包括检查明沟和集水井的坡度和深度是否符合要求，以及对不符合要求的进行调整。
总之，明沟和集水井是常用的降水方案，用于排水系统中。
明沟和集水井的设计和施工需要考虑地面结构、水流方向、排水速度等因素。
集水明排法降排水方案
（一）集水明排法降排水方案
为确保工程的顺利进行，降排水措施必须到位。
如涌入基坑内的地下水不能及时排除，不但土方开挖困难，边坡易于塌方，而且会使地基被水浸泡，扰动地基土，造成竣工后的建筑物产生不均匀沉降。
为此，在基坑开挖时要及时排除涌入的地下水。
本工程基坑开挖深度不大，基坑涌水量不大时，采用集水明排法降排水。
1、明沟、集水井排水多是在基坑的两侧或四周设置排水明沟，在基坑四角或每隔30〜40m设置集水井，使基坑渗出的地下水通过排水明沟汇集于集水井内，然后用水泵将其排出基坑外。
2、排水明沟宜布置在拟建建筑基础边0.4m以外，沟边缘离开边坡坡脚应不小于0.3m。
3、排水明沟的底面应比挖土面低0.3〜0.4m。
集水井底面应比沟底面低0.5m以上，并随基坑的挖深而加深，以保持水流畅通。
4、集水井的内径为1米左右，井的深度一般应比工程基础底低IM左右。
集水井的内壁为干砌砖壁，半砖厚，砖间可留1〜2cm宽的缝隙，以便地下水透过砖缝渗入井内。
在井的底部和砖壁四周，均铺一层10〜20cm厚的碎石作为滤水层。
（有的工地也有用焊接而成的钢筋笼外包密
目安全网代替的）。
六种常用基坑降水方法
六种常用基坑降水方法基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？明沟加集水井降水明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
喷射井点降水喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
Welcome To Download !!!欢迎您的下载，资料仅供参考！。
六种常用基坑降水方法比选
六种常用基坑降水方法比选
基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？
明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。

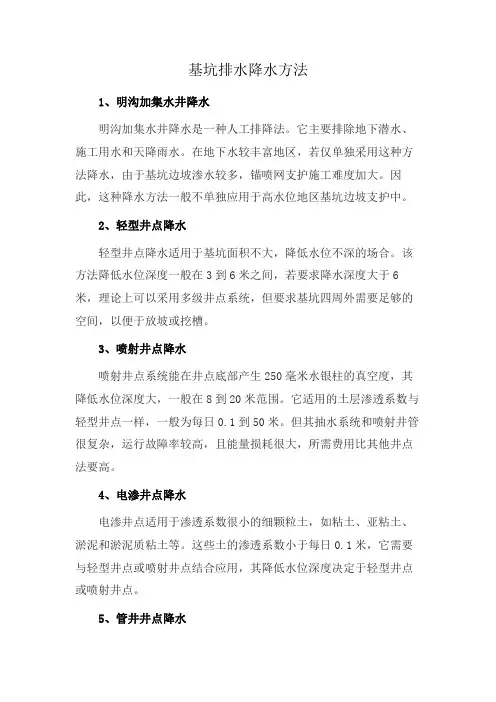

基坑排水降水方法
基坑排水降水方法
1、明沟加集水井降水
明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
2、轻型井点降水
轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3到6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
3、喷射井点降水
喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8到20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1到50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
4、电渗井点降水
电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
5、管井井点降水
管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50到100立方米，土的渗透系数在每日20米到200米范围内，这种方法一般用于潜水层降水。
6、深井井点降水
深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
明沟、集水井降水方案
目录
一、工程概况 (2)
二、降水方案 (2)
2.1降水方法 (2)
三、安全要求 (2)
一、工程概况
根据天津市勘察院勘察报告，天津宝龙欧洲公园C组团（二区）地势平坦，高程（大沽高程）约为5.80米。
该地块水位较高，本工程拟用明沟加集水井抽排水的降水方案。
二、降水方案
明沟、集水井排水是在场地的中央和四周设置排水明沟，在场地周边沿用地红线每隔30-40m设置集水井，使基坑渗出的地下水通过排水明沟汇集于集水井内，然后用水泵将其排出基坑外。
（见附图) 2.1降水方法
在图示大概位置用挖掘机挖明沟至高程4.3米（最高点），宽1.0米，并沿排水方向放坡约1％左右，挖完后用沙子填实，防止下滑和塌陷。
沿四周边线每30-40m挖一个集水坑，直径2.0米左右，深3.0米左右，四周用实心砖砌筑，防止塌陷。
集水坑内放3寸污水泵进行不间断抽水。
注意在降水时必须切断导水盲管。
三、安全要求
施工现场应采用两路供电线路或配备发电设备，正式抽水后干线不得停电停泵。
定期检查电缆密封的可靠性，以防磨损后水沿电缆芯渗入电机内，影响正常运转。
遵守安全用电规定，严禁带电作业。
降水期间，必须24小时有专职电工值班，持证操作。
水泵电缆不得有接头、破损，以防漏电。
附图：。
基坑降水5大方法、5种问题、3大因素
基坑降水5大方法、5种问题、3大因素基坑降水是指在开挖基坑时，地下水位高于开挖底面，地下水会不断渗入坑内，为保证基坑能在干燥条件下施工，防止边坡失稳、基础流砂、坑底隆起、坑底管涌和地基承载力下降而做的降水工作。
降水的施工工程是深基坑施工的一到重要的施工环节，很大部分的基坑事故都是与地下水有关系。
基坑降水是保证基础质量的重要步骤，明沟加集水井降水、轻型井点降水、喷射井点降水、电渗井点降水、深井井点降水等等。
基坑宽度小于6米时可沿基坑长边方向布置单侧线性井点，大于6米则需两则布置或环状布置井点。
单侧线性井点要布置在地下水流靠上游的方向上。
降水井运行一段时间后，地下水会形成稳定的降水漏斗。
降水漏斗的坡度约为1：10，也就是说，当井点处地下水位下降1米并长时间稳定时，离井点约10米范围内的地下水位都将受到影响，而且，距离井点越远降水幅度越小。
关于基坑降水工程，大家是否想要了解更多呢？下面小编来为大家介绍基坑降水工程5大降水方法、基坑降水工程降水施工方案、基坑降水工程降水须考虑的3大因素、基坑降水工程常见施工问题及应急措施。
基坑降水工程5大降水方法01、明沟加集水井降水明沟加集水井降水是一种人工排降法。
它具有施工方便，用具简单，费用低廉的特点，在施工现场应用的最为普遍。
在高水位地区基坑边坡支护工程中，这种方法往往作为阻挡法或其他降水方法的辅助排降水措施，它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护时使混凝土喷射难度加大（喷不上），有时加排水管也很难凑效，并且作业面泥泞不堪阻碍施工操作。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中，但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。
02、轻型井点降水轻型井点降水（一级轻型井点）是国内应用很广的降水方法，它比其他井点系统施工简单、安全、经济，特别适用于基坑面积不大，降低水位不深的场合。
六种常用基坑降水方法【甄选文档】
六种常用基坑降水方法基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？明沟加集水井降水明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
喷射井点降水喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
感谢您使用本店文档您的满意是我们的永恒的追求！（本句可删）------------------------------------------------------------------------------------------------------------。
六种常用基坑降水方法
六种经常使用基坑降水方法之迟辟智美创作
基坑降水是保证基础质量的重要步伐，经常使用的基坑降水方法有多种，如何选用适当的降水方法呢？
明沟加集水井降水是一种人工排降法.它主要排除地下潜水、施工用水和天降雨水.在地下水较丰富地域，若仅独自采纳这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加年夜.因此，这种降水方法一般不独自应用于高水位地域基坑边坡支护中.
轻型井点降水适用于基坑面积不年夜，降低水位不深的场所.该方法降低水位深度一般在3～6米之间，若要求降水深度年夜于6米，理论上可以采纳多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽.
喷射井点系统能在井点底部发生250毫米水银柱的真空度，其降低水位深度年夜，一般在8～20米范围.它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米.但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很年夜，所需费用比其他井点法要高.
电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等.这些土的渗透系数小于每日0.1
米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点.
管井井点适用于渗透系数年夜的地层，地下水丰富的地层，以及轻型井点不容易解决的场所.每口管井出水流量可到达每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水.
深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量年夜、降水深度年夜、降水范围年夜等.对砂砾层等渗透系数很年夜且透水层厚度年夜的场所，一般用轻型井点和喷射井点等方法不能凑效，采纳此法最为适宜.。
基坑深井井点降水工艺标准
常用基坑降水方法简介明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
、轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在36 米之间，若要求降水深度大于6 米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
喷射井点系统能在井点底部产生250 毫米水银柱的真空度，其降低水位深度大，一般在8～20 米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50 米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
四、电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1 米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100 立方米，土的渗透系数在每日20-200 米范围内，这种方法一般用于潜水层降水。
六、深井井点降水水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
基坑深井井点降水工艺1. 施工机械设备及人员1.1主要施工机械表14 劳动力配置主要劳动力表2.施工工艺降水井施工工艺流程图（1 ）场地平整：施工前应先将场地内土方的坑、积水杂物等清理填平，同时合理布置施工机械、输送管道和电力线路位置，确保施工场地的“三通一平” 。
（2 ）井位放样：施工前用全站仪测定降水井施工的控制点，做出标记，经过复测验线合格后，用钢尺和测线实地布设井位，并用竹签钉紧，其误差不大于2cm 。
六种常用基坑降水方法
六种经常使用基坑降水方法之杨若古兰创作
基坑降水是包管基础质量的次要步调，经常使用的基坑降水方法有多种，如何选用适当的降水方法呢？
明沟加集水井降水是一种人工排降法.它次要排除地下潜水、施工用水和天降雨水.在地下水较丰富地区，若仅单独采取这类方法降水，因为基坑边坡渗水较多，锚喷网支护施工难度加大.是以，这类降水方法普通不单独利用于高水位地区基坑边坡支护中.
轻型井点降水适用于基坑面积不大，降低水位不深的场合.该方法降低水位深度普通在3～6米之间，若请求降水深度大于6米，理论上可以采取多级井点零碎，但请求基坑四周外须要足够的空间，以便于放坡或挖槽.
喷射井点零碎能在井点底部发生250毫米水银柱的真空度，其降低水位深度大，普通在8～20米范围.它适用的土层渗透系数与轻型井点一样，普通为每日0.1～50米.但其抽水零碎和喷射井管很复杂，运转故障率较高，且能量损耗很大，所需费用比其他井点法要高.
电渗井点适用于渗透系数很小的细颗粒土，如黏土、亚黏土、淤泥和淤泥质黏土等.这些土的渗透系数小于每日0.1
米，它须要与轻型井点或喷射井点结合利用，其降低水位深度决定于轻型井点或喷射井点.
管井井点适用于渗透系数大的地层，地下水丰富的地层，和轻型井点不容易解决的场合.每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这类方法普通用于潜水层降水.
深井井点降水是基坑支护中利用较多的降水方法，它的长处是排水量大、降水深度大、降水范围大等.对于砂砾层等渗透系数很大且透水层厚度大的场合，普通用轻型井点和喷射井点等方法不克不及凑效，采取此法最为适宜.。
六种常用基坑降水方法
六种常用基坑降水方法基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
管井降水与基坑内明沟排水施工方案
管井降水与基坑内明沟排水施工方案三、降水方案选择该基坑开挖深度约9.86 m, 宽约19.8 m, 要到达良好旳降水效果, 使基坑尽快满足土方开挖规定, 参照该地区以往降水经验, 决定采用管井降水与基坑内明沟排水相结合旳降水方案, 使用该组合降水措施安全可靠旳、经济合理旳降水方案。
四、井点设计根据1.根据（1）卸煤沟图纸（2）工程特点及岩土勘察汇报。
（3）《建筑与市政降水工程技术规范》JGJ/111-982.井点设计在基坑周围均匀布置14口管井, 井深18m, 开孔600mm, 滤管采用300mm, 外径400mm旳无砂砼滤水管, 管井定位要避开基础。
3.地表排水在基坑周围距基坑3m布置一圈排水沟。
排水沟深40cm, 宽度30cm, 在排水沟上每40m留一种800ⅹ800ⅹ800mm旳集水井。
排水沟底按0.5%～１％坡度向集水井找坡。
排水沟采用砖砌水泥砂浆抹面。
管井所抽地下水直接排入排水沟由甲方指定位置排出现场。
五、重要施工设备名称规格型号数量钻机１台潜水泵１.５寸～２.５寸３０（８台备用）米石、碎石１００m３六、劳动计划施工员１人质检员１人安全员１人测量员１人资料员１人机电工１人井点安装工１人七、重要施工措施１、设备进场——井点定位——管井施工——试抽水——开始降水——基坑开挖——基础施工——防水层施工——基坑回填——主体施工至沉降缝施工——管井封闭——设备退场。
２、施工措施（１）、管井定位: 根据轴线控制点, 用经纬仪定位, 其位置要避开基础梁、柱、墙。
（２）成孔: 钻机就位后要平整稳固保证在施工工程中不发生倾斜移动, 孔率应不不小于１％。
（３）安装管井: 井管采用无砂混凝土滤水管, 连接要采用有效措施, 使其紧密牢固, 防止井管错位, 导致漏泥。
井管安装完毕后, 向孔内填１０００mm厚米石滤料。
上部井壁与土壁间用１－３.１５cm石子填充。
（４）洗井: 管井安装后, 立即抽水洗井, 防止时间闲置, 使滤管堵塞。
六种常用基坑降水方法
六种常用基坑降水方法
基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种,如何选用适当的降水方法呢？
明沟加集水井降水明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水,由于基坑边坡渗水较多,锚喷网支护施工难度加大.因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合.该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽.
喷射井点降水喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样,一般为每日0。
1～50米.但其抽水系统和喷射井管很复杂，运行故障率较高,且能量损耗很大，所需费用比其他井点法要高.
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土,如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0。
1米,它需要与轻型井点或喷射井点结合应用,其降低水位深度决定于轻型井点或喷射井点。
管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合,一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
集水明排降水施工方法
集水明排降水施工方法一、施工准备1、技术准备（1）熟悉施工图纸，了解设计意图，尤其是对基础坐标及标高进行仔细复核。
（2）交接定位点和标高基准点，确保测量定位点的有效性、准确性。
（3）编制基槽开挖分项工程进度计划，明确各区域基槽开挖工期节点要求，确保施工进度计划节点要求。
（4）根据基坑开挖计划确定基坑排水计划。
2、现场准备（1）对现场的各单体轴线控制，各标高控制点进行复核，确保施工放线的准确无误。
（2）对开挖区域进行方格网测设，记录土层原始标高，报请业主和监理对现场测设结果复测和验收，并得到业主和监理签字认可。
（3）组织人员对现场开挖、运输机械进行验收工作，确保机械设备正常安全使用。
（4）做好基槽排水措施，要求基坑开挖前，先一步进行基坑降水工作。
临时道路两侧做排水沟并设置集水井，现场准备好12台潜水泵对基槽内积水进行抽排，保证现场排水通畅，防止基槽回填及开挖过程中，基坑遭受雨水浸泡而导致地基承载力下降。
二、工艺流程三、施工方法1、集水坑开挖边线放线测量工作应根据建设单位提供的施工图纸进行定位。
集水坑距离开挖基坑放坡边线2000mm，集水坑之间间距不超过50米，可根据现场实际情况进行调整。
施工前由测量人员根据设计图纸进行检查核对测量基线及标高基准点，在集水井开挖前撒好集水坑开挖线，确认无误后方可开挖。
2、沿基坑周边每隔45-50米设置一个集水坑，集水坑深度为3米（±0.00以下），集水坑尺寸为2000*2000*3000mm，放坡比例为1:0.5。
集水坑内设置污水泵，（出水口直径120mm）将水抽到附近的排水沟，经排水沟排放到排水中转池，抽到临时蓄水池中，再经临时蓄水池沉淀后抽排至附近的排污井。
3、集水坑四周如遇砂岩，采用挖机清除，清出的砂岩同挖出的土方一起外运至甲方指定地点。
4、在基坑开挖过程中，基坑内明水应及时引入基坑外的降水集水井内，并通过排水沟排出到场地内排水中转池中，经中转池沉淀后排除到临时蓄水池（湖面）中。
集水明排与降水做法
第三章基坑与土方工程第一节集水明排与降水在基坑开挖及基础施工过程中，经常遇到地下水渗入和地表水流入坑内，土体经水浸泡后，会造成边坡失稳、坍塌，以及地基承载力下降，影响正常施工等。
因此在基坑施工中，必须采取有效措施，及时进行排水、降水和地面截水工作。
排水一般采用明沟排水，降水一般采用井点降水。
（一）施工准备1.基坑施工前，应根据工程特点、地质水文条件及周边环境，制定排水或降水方案。
2.当基坑开挖深度不大、坑壁土体比较稳定、不易产生流砂、管涌和坍塌、土粒不致被带走时，可采用集水坑明沟排水法。
水沟或集水井的截面应根据基坑涌水量的大小确定，其排水量应满足下式要求：V≥1.5Q式中V——排水量(m3/d)；Q——基坑涌水量(m3/d)。
3.当基坑开挖深度较大，地下水位较高，而土质较差（如粉砂、细砂等），宜采用人工降低地下水位。
人工降低地下水位常用的井点降水法，有多种类型，施工时应根据工程特点、含水层分布及类别、土层渗透系数、降水深度、设备条件，并通过技术经济比较，选择适当的井点降水方法。
通常可按下表选用。
进行技术、安全交底。
（二）操作工艺1.集水坑明沟排水或把抽水设备安放在井管内，抽排地下水，使地下水逐渐降低，达到设计要求的降水深度。
（2）井点管或井管可采用水冲法、冲孔或钻孔法、套管法成孔埋设，放下至设计标高后，在管与孔壁间及时用洁净粗砂、砾石灌填作过滤层，管外过滤层的厚度在粉细砂含水层中为150～200mm，在中粗砂层中不宜小于100mm，在碎石、卵石层中不小于75mm；滤料的粒经一般为含水层土颗粒平均粒径的6～8倍，距地表1～2m左右深度内需用粘土或水泥砂浆封顶，以防止地表水回灌或防止漏气。
（3）连接管路系统、安装抽水设备及试抽水。
轻型井点及喷射井点是联接井点管与总管、安装抽水设备；电渗井点是以轻型井点或喷射井点作负极，另打入金属棒（管）作正极，接入直流电，从而产生电渗现象，加速水的渗流；管井井点是在井管内插入吸水管，再联接水泵；深井井点则是在井管内安设潜水泵或深井泵。
六种常用基坑降水方法
六种常用基坑降水方法基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？明沟加集水井降水明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
喷射井点降水喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
Welcome To Download !!!欢迎您的下载，资料仅供参考！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
明沟、集水井降水方案
一、工程概述
门卫及消防泵房为单层钢筋混凝土框架结构(局部地下一层)，属于民用建筑，耐火等级为二级（地下消防泵房为一级）。
门卫总长为12.31m，总宽6.41m，建筑高度4.55m，室内外高差150mm。
建筑物占地面积83.5m!，建筑面积149.8m!（地上83.5m!,地下泵房66.3m!）。
屋面防水等级为Ⅰ级，抗震烈度为七度。
建筑物设计使用年限为50年。
二、编制依据
1、《民用建筑设计通则》GB50352-2005；
2、建筑地基基础工程施工质量验收规范GB50202-2002
3、施工图纸
4、现场实际勘察
三、施工准备
根据工程结构特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。
合理规划，暂时未用设备应未修完好待命。
四、施工现场降水及明沟排水简介
计划基坑内基础外围采用开挖明排水沟、沟底用2-4cm石子满填，集水井采用红砖砌筑，以进一步降低地下水位，以及消除雨水对基础施工影响。
五、基坑明沟排水及集水井方案总述
在开挖基坑过程中，预留出施工作业面的同时，对基坑边坡进行加宽处理。
沿基坑钢板桩底根挖排水沟，并在排水沟内分层填充2-4cm石子排水沟宽400mm，深于基础垫层以下500mm-600mm。
在基坑四周各设置一个集水井，基坑边坡土
层中渗出的孔隙水及雨水将沿排水沟流向集水井，再有水泵将集水井内地下水通过降水干管排出。
1、明沟排水线路及集水井个数、为主的布置
沿钢板桩底根贯通设置排水沟。
在基坑四周个设置一个集水井的原则，集水井均由排水沟外壁向边坡方向砌筑。
2、明排水沟的开挖
排水沟按宽400mm，深500-600mm，沟外壁距钢板桩根部300mm，采取人工开挖方法。
排水沟上平为基底土平，底平采取两集水井之间距离中为最高点，按1%坡向集水井，保证排水沟排水通畅。
3、集水井的开挖和砌筑
集水井底低于排水沟底500mm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。
基底土平以下部分集水井为倒棱台样式，上口内径宽800mm，下口内径宽500mm，采用红砖干铺，利用排水沟及周边土层孔隙渗到坑内，基底土平以上部分集水井为800mm高，内径为1m 的方井，采用M5水泥砂浆砌MU7.5红砖，此部分井作用为后期砖胎模砌好后，填土支撑胎模时，防止填土落入井中。
4、排水沟内石子的回填
在排水沟挖完，立即采用2-4cm石子进行分层填充，防止沟坍塌，石子上平与水沟上平一齐，后期砌砖胎模回填土时，可铺一层1m宽土工布，防止土堵塞排水沟，也利于上部水渗入排水沟内。
5、排水用潜水泵的确定
由于集水井内水量有限，抽水采取间断式抽水，即水满则抽，无水则停的原则，这样便可选用出水量不大的水泵，选用出水量为4立方米/小时的水泵便可满足使用要求。
六、基坑明沟排水设施的启用原则
1、无雨期间，集水井内集水水位超过排水沟水位，应立即启动潜水泵将井内积水抽出，一起并入降水干管内，直至井内水位低于排水沟沟底，方可停止抽水，防止水井内水位过高而侵渍地基土。
2、下雨期间，由于钢板桩上雨水汇集流入集水井内的水量较大，应不间断的进行抽水，保证井内水位始终低于排水沟水位，若排水不及时，可采用更换较大出水量的水泵。
七、基坑明沟排水注意事项
1、明沟排水设施完成后，应安排专人管理排水设施。
每天不间断定时检查各个集水井内水位情况，一旦水位超过规定限位，应立即开泵抽水，特别是下雨时，应全天巡查井内水位情况，及时开停潜水泵。
2、排水设施管理人员，也应定期对集水井内沉淀物进行清挖，保证潜水泵沉入水中的深度，避免因井内水位过浅而烧毁水泵。
3、集水井四周也应做防护设施，防止人员不慎坠入井中受伤。
4、明沟排水设施在基坑回填前，应保证良好运行，确保基础筏板、地下室结构正常施工。
