（一）地面水的排除主要为了防止降雨时，雨水沿着底面径流进入基坑 而增加抽水量，因此通常在基坑外边缘边坡上设置排水沟、截水沟或建 筑土堤等设施。基坑外的地面排水系统最好与道路排水系统相结合，达 到自流排水的效果。
一般排水沟的横截面和泄水坡度根据最大流量确定。一般排水沟的 横截面不小于0.5x0.5，纵向坡度根据地形确定，一般不小于0.3%。 （二）降低地下水位的方法有集水井降水和井点降水两种。
（4）管井井点及深井泵 若出水量很大，可沿基坑每隔20-50米设置
一个管井，每个管井单独使用一台水泵抽水。
若不仅抽水量大， 降水深度也较大，那么 采用特制的深井泵
井点适用范围及选用
解决工程问题时，应先判断是否需要降水，如果 需要则优先选用集水坑降水，集水坑降水不适用时 （如可能产生流砂现象）采用井点降水。
环形布置或U形布置，井点管的间距一般为0.8-1.5m， 由计算和经验确定。
a）单排布置：适用于基坑（槽）宽度小于6米， 且降水深度不超过5米的情况；
b）双排布置：适用于基坑（槽）宽度大于6米或 地质不良的情况；
c）环形布置：适用于大面积基坑； d）U形布置：适用于考虑土方机械进出场方便。
（2）高程布置： 井点管的埋置深度h（不包括滤管），可按下式计
轻型井点降水
（1）降水设备：由管路系统和抽水设备组成。 （2）布置和计算
A平面布置 B高程布置 C计算 （3）施工及注意事项
（1）降水设备：由管路系统和抽水设备组成。
1）管路系统分为：滤管、井点管、弯联管、集中总 管；
2）抽水设备分为：真空泵、离心泵、水气分离器。
（2）平面布置Biblioteka Baidu 轻型井点的平面布置可采用单排布置、双排布置、
原因：由内因和外因组成。 内因即土壤的性质，外因，即地下水及其产生动水压力 的大小、方向。 动水压力：水在土中渗流时对土体的作用力。大小与水 头差成正比，与渗流路径成反比；方向与水流方向一致。
施工技术
2.易产生流沙的土 主要有：土颗粒组成中粘粒含量小于10%，粉粒含量大于75%；土
的不均匀系数小于5；土的天然空隙比大于0.75;土的天然含水量大于 30%。 3．管涌现象

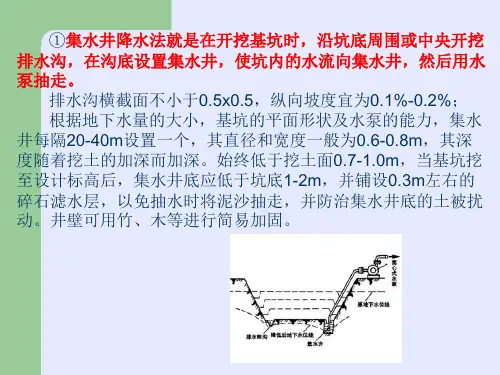

①集水井降水法就是在开挖基坑时，沿坑底周围或中央开挖
排水沟，在沟底设置集水井，使坑内的水流向集水井，然后用水 泵抽走。
排水沟横截面不小于0.5x0.5，纵向坡度宜为0.1%-0.2%； 根据地下水量的大小，基坑的平面形状及水泵的能力，集水 井每隔20-40m设置一个，其直径和宽度一般为0.6-0.8m，其深 度随着挖土的加深而加深。始终低于挖土面0.7-1.0m，当基坑挖 至设计标高后，集水井底应低于坑底1-2m，并铺设0.3m左右的 碎石滤水层，以免抽水时将泥沙抽走，并防治集水井底的土被扰 动。井壁可用竹、木等进行简易加固。
特点：降水效果好，从根本上避免了流砂现象的发生， 但施工技术复杂，成本较高，对周围环境影响较大。
井点类别主要有：轻型井点；喷射井点；电渗井点； 管井井点及深井泵等。
（1）轻型井点：最普通常用的井点，可分为一级、两 级、多级轻型井点。
（2）喷射井点
（3）电渗井点
井点管作负极，打入金属管作正极，通直流 电，土颗粒自负极流向正极流动，地下水自正极 向负极移动而被集中抽出。
轻型井点理论可降水深度10.3m，但因考虑设备水头损 失，实际降水深度不超过6m。
（4）人工降低地下水位，改变水流方向，加大土颗粒间的 压力，从而有效的防止流砂的形成。
（5）地下连续墙，沿基坑的周围先浇筑一道钢筋混泥土的 地下连续墙，从而起到承重、截水和防流砂的作用。
（6）枯水期施工，枯水期地下水位低,基坑内外水位差小 ，动水压力也小。
施工技术
②人工降低地下水位，即井点降水法。就是在基坑开挖 前，在基坑周围埋设一定数量的井点管，利用抽水设备从 中抽水，使地下水位降落到坑底以下，直至基础工程施工 完毕为止。
算。
式中： -----井点管埋置面至坑底部的距离（m）； -----降低后的地下水位线至基坑 中心底面的距离，安全储备 高度，一般为0.5～1m； -----水力坡度，环形井点为1/10， 单排井点为1/4； -----井点管至基坑中心的水平距离 （m）。
施工技术
井点管埋深H≥H1+h+iL，还应考虑井点管一般露出地面 0.2m左右,且必须保证,在任何情况下，滤管必须埋在透水层 内。水泵轴心标高宜与总管平行或略低于总管。总管应具 有0.25%-0.5%坡度。各段总管与滤管最好分别设在同一水 平面，不宜高低悬殊。

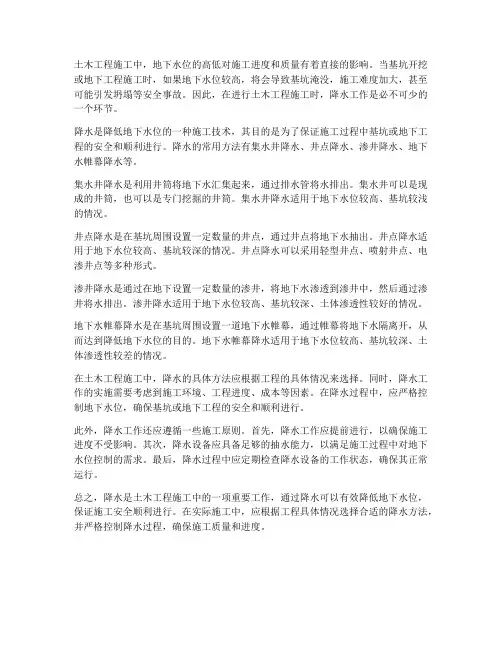

三、施工排水
开挖基坑时，土的含水层常被切断，地下水将会不断地渗入坑内， 雨季施工时，地面水也会流入坑内；若流入坑内的地下水和地面水如不 及时排除，不但会使施工条件恶化，造成土方塌方，亦会影响地基的承 载力。
施工排水的目的：保证土体相对干燥------改善施工条件，保护地 基土。
施工排水包括排除地面水和降低地下水；
施工技术
流砂
细颗粒，均匀颗粒，松散的饱和土在动水压力的作用下， 土颗粒失去自重，处于悬浮状态，土体失去承载能力，随 水一起流动，涌入基坑，这种现象称为流砂现象。
危害：发生流砂现象后，土完全失去承载力，工人难 以立足，施工条件恶化；土边挖边冒，难以达到设计深度； 引起塌方，使附近建筑物下沉、倾斜，甚至倒塌。
抢挖法；打板桩法；水下挖土法；人工降低地下水位法；地下连续墙法。
（1）抢挖法，即抛大石块法， 坑底抛大石块，增加土的压重，以平衡动水压力，
（2）打板桩，将板桩沿基坑周围打入不透水层，起到截住水流的作用； 或者打入坑地面一定深度，增大水的渗流路径，减小动水压力 （3）水下挖土，即不排水施工，坑内外水压平衡，不产生水头差。
当基坑坑底位于不透水土层内，而不透水土层下面为承压蓄水层， 坑底不透水土层的覆盖厚度的重量小于承压水的顶托力时，基坑底部即 可能产生涌冒现象。
4．流砂的防治办法： 防治流砂总的原则是“治砂必治水”。因为是否出现流砂现象的重
要条件是动水压力的大小和方向。其途径有三：一是减小或平衡动水压 力；二是截住地下水流；三是改变动水压力的方向。具体措施主要有：
