涡流探伤仪的原理
涡流探伤仪工作原理
涡流探伤仪工作原理
涡流探伤仪是一种利用涡流感应的原理来检测材料缺陷的无损检测设备。
其工作原理如下：
1. 原理基础：
涡流感应是指当导体材料中有交变磁场通过时，会在导体内部产生一个涡流。
涡流的生成会消耗磁场能量，并且会产生电阻热。
当存在缺陷时，由于缺陷部位的形状和存在的电阻差异，涡流的形成和强度会发生改变，从而可以利用涡流的变化来检测缺陷。
2. 工作过程：
涡流探伤仪中的电磁线圈产生一个交变磁场，然后将待检测的导体材料放置在电磁线圈附近。
当交变磁场通过导体时，导体内部会产生一个相应的涡流。
涡流的形成会导致局部磁场发生变化。
3. 检测原理：
涡流探伤仪通过测量涡流感应产生的磁场变化来检测材料中的缺陷。
当涡流通过缺陷时，涡流的形状和强度会出现变化，进而改变磁场的分布。
探测器会测量并分析这些磁场变化，并将其转化为信号。
4. 缺陷探测：
根据不同的涡流变化情况，该仪器可以检测出导体材料中的各种缺陷，例如裂纹、异物、孔洞等。
通过对涡流变化的分析，可以确定缺陷的位置、形状、大小等信息。
综上所述，涡流探伤仪通过利用涡流感应的原理来检测导体材料中的缺陷。
通过测量磁场的变化，可以分析缺陷的特征，从而实现无损检测。

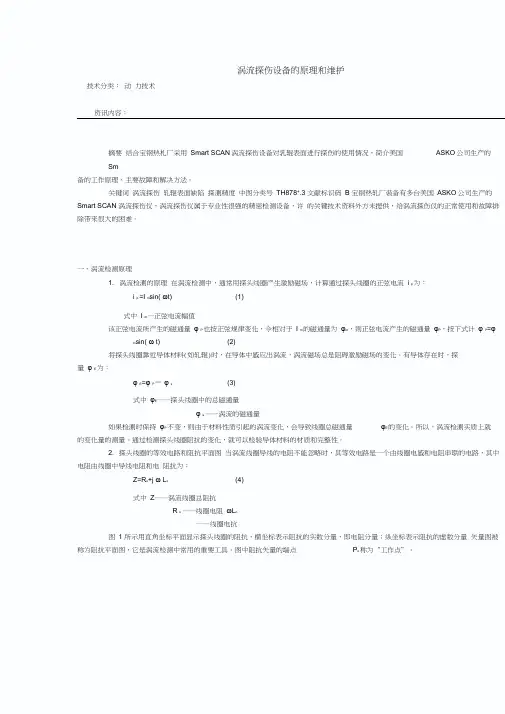

涡流探伤设备的原理和维护讲解
涡流探伤设备的原理和维护技术分类：动力技术资讯内容：摘要结合宝钢热札厂采用Smart SCAN涡流探伤设备对乳辊表面进行探伤的使用情况，简介美国ASKO公司生产的Sm备的工作原理、主要故障和解决方法。
关键词涡流探伤轧辊表面缺陷探测精度中图分类号TH878+.3 文献标识码B 宝钢热轧厂装备有多台美国ASKO公司生产的Smart SCAN 涡流探伤仪，涡流探伤仪属于专业性很强的精密检测设备，许的关键技术资料外方未提供，给涡流探伤仪的正常使用和故障排除带来很大的困难。
一、涡流检测原理1. 涡流检测的原理在涡流检测中，通常用探头线圈产生激励磁场，计算通过探头线圈的正弦电流i p 为：i p =I m sin( ωt) (1)式中I m—正弦电流幅值该正弦电流所产生的磁通量φP也按正弦规律变化，令相对于I m的磁通量为φm，则正弦电流产生的磁通量φP，按下式计φP=φωt) (2)m sin(将探头线圈靠近导体材料(如轧辊)时，在导体中感应出涡流，涡流磁场总是阻碍激励磁场的变化。
有导体存在时，探量φ E 为：φE=φP－φs (3)式中φE——探头线圈中的总磁通量φs ——涡流的磁通量如果检测时保持φP 不变，则由于材料性质引起的涡流变化，会导致线圈总磁通量φE的变化。
所以，涡流检测实质上就的变化量的测量。
通过检测探头线圈阻抗的变化，就可以检验导体材料的材质和完整性。
2. 探头线圈的等效电路和阻抗平面图当涡流线圈导线的电阻不能忽略时，其等效电路是一个由线圈电感和电阻串联的电路，其中电阻由线圈中导线电阻和电阻抗为：Z=R o+j ωL o (4)式中Z——涡流线圈总阻抗R o ——线圈电阻ωL o——线圈电抗图 1 所示用直角坐标平面显示探头线圈的阻抗，横坐标表示阻抗的实数分量，即电阻分量；纵坐标表示阻抗的虚数分量矢量图被称为阻抗平面图，它是涡流检测中常用的重要工具。
图中阻抗矢量的端点P o 称为“工作点”。
第3章涡流探伤-精选(公开课件)
1
3.1涡流检测简介
3.1.1 涡流检测的基本原理
当载有交变电流的检测线圈靠近导电工件 时，由于线圈磁场的作用，工件中将会感生 出涡流（其大小等参数与工件中的缺陷等有 关），而涡流产生的反作用磁场又将使检测 线圈的阻抗发生变化。因此，在工件形状尺 寸及探测距离等固定的条件下，通过测定探 测线圈阻抗的变化，可以判断被测工件有无 缺陷存在。
8
3.2.2.3涡流检测线圈的 阻抗
涡流的大小影响激励线 圈的电流大小。若施加的 交变电压不变，这种影响 可等效于激励线圈的阻抗 发生了变化。
设Z0为没有试件时线圈 的等效阻抗，Zs为有试件 时反射到激励线圈上的附 加阻抗，则线圈的阻抗Z可 表示为：
R0：激励线圈的电阻； X0：激励线圈的电抗； Rs：反射电阻；
号处理器消除各种干扰信号，最后将有用的信号输
入显示器显示检测结果。
15
3.3.1.1 振荡器
振荡器的作用是给电桥电路提供电源， 当作为电桥桥臂的检测线圈移动到有缺陷 的部位时，电桥输出信号，信号经放大后 输入检波器进行相位分析，再经滤波和幅 度分析后，送到显示和记录装置。
16
3.3.1.2 检出电路
查表得：μeff实=0.9798，μeff虚=0.1216；
当f=1000Hz时,f/fg=10，
查表得：μeff实=0.4678，μeff虚=0.3494
对某非磁性材料进行涡流探伤时，已知ur=1，
f=2kHz，ρ=20x10-8Ω·m，请计算渗透深度值为 多少?（ρ是电阻率） 5mm
2
3.1.2涡流检测的特点
3.1.2.1 用途及影响感生涡流的主要因素

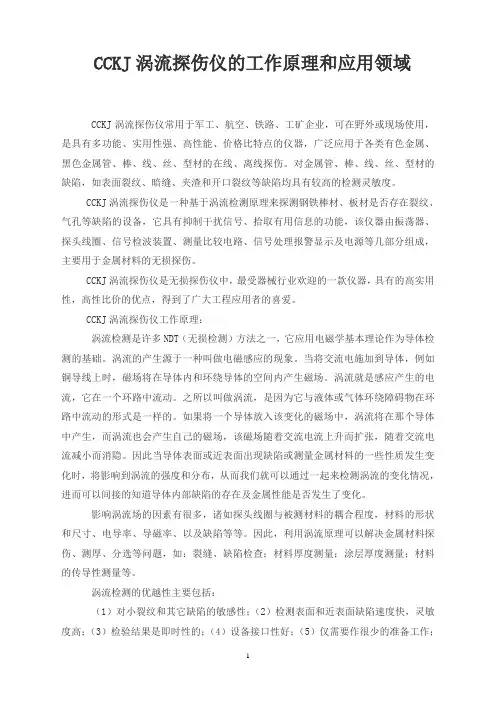

CCKJ涡流探伤仪的工作原理和应用领域
CCKJ涡流探伤仪的工作原理和应用领域CCKJ涡流探伤仪常用于军工、航空、铁路、工矿企业，可在野外或现场使用，是具有多功能、实用性强、高性能、价格比特点的仪器，广泛应用于各类有色金属、黑色金属管、棒、线、丝、型材的在线、离线探伤。
对金属管、棒、线、丝、型材的缺陷，如表面裂纹、暗缝、夹渣和开口裂纹等缺陷均具有较高的检测灵敏度。
CCKJ涡流探伤仪是一种基于涡流检测原理来探测钢铁棒材、板材是否存在裂纹、气孔等缺陷的设备，它具有抑制干扰信号、拾取有用信息的功能，该仪器由振荡器、探头线圈、信号检波装置、测量比较电路、信号处理报警显示及电源等几部分组成，主要用于金属材料的无损探伤。
CCKJ涡流探伤仪是无损探伤仪中，最受器械行业欢迎的一款仪器，具有的高实用性，高性比价的优点，得到了广大工程应用者的喜爱。
CCKJ涡流探伤仪工作原理：涡流检测是许多NDT（无损检测）方法之一，它应用电磁学基本理论作为导体检测的基础。
涡流的产生源于一种叫做电磁感应的现象。
当将交流电施加到导体，例如铜导线上时，磁场将在导体内和环绕导体的空间内产生磁场。
涡流就是感应产生的电流，它在一个环路中流动。
之所以叫做涡流，是因为它与液体或气体环绕障碍物在环路中流动的形式是一样的。
如果将一个导体放入该变化的磁场中，涡流将在那个导体中产生，而涡流也会产生自己的磁场，该磁场随着交流电流上升而扩张，随着交流电流减小而消隐。
因此当导体表面或近表面出现缺陷或测量金属材料的一些性质发生变化时，将影响到涡流的强度和分布，从而我们就可以通过一起来检测涡流的变化情况，进而可以间接的知道导体内部缺陷的存在及金属性能是否发生了变化。
影响涡流场的因素有很多，诸如探头线圈与被测材料的耦合程度，材料的形状和尺寸、电导率、导磁率、以及缺陷等等。
因此，利用涡流原理可以解决金属材料探伤、测厚、分选等问题，如：裂缝、缺陷检查；材料厚度测量；涂层厚度测量；材料的传导性测量等。
涡流检测的优越性主要包括：（1）对小裂纹和其它缺陷的敏感性；（2）检测表面和近表面缺陷速度快，灵敏度高；（3）检验结果是即时性的；（4）设备接口性好；（5）仅需要作很少的准备工作；（6）测试探头不需要接触被测物；（7）可检查形状尺寸复杂的导体。
智能涡流探伤仪
智能涡流探伤仪可对仪器进行检测，因其检测灵敏、性价比高等优点，受到广大用户的喜爱，常用于军工、铁矿等多个行业，应用范围较广。
为了使我们更好地了解和使用探伤仪，您可以读一读以下关于探伤仪的使用说明书。
智能金属涡流探伤仪具有64Hz ~2MHz测试频率范围，能够适用于各种不同金属的检测要求，并且由于采用全数字化设计，因此，能够在仪器内建立标准检测程序，方便用户在改换金属管道规格时灵活调用。
1、基本原理涡流检测是以电磁感应为基础的，它的基本原理可以描述为:当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。
涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。
2、产生涡流的基本条件变化着的磁场接近导体材料或导体材料在磁场中运动时，由于电磁感应现象的存在，导体材料内将产生旋涡状电流，这种旋涡状的电流叫涡流。
同时，旋涡状电流在导体材料中流动又形成一个磁场，即涡流场。
3、涡流仪器的基本结构根据电磁感应的互感原理，只有两个导体之间才能产生互感效应。
故产生涡流的基本条件是:能产生交变激励电流及测量其变化的装置，检测线圈(探头)和被检工件(导体)。
通常受检工件包括金属管、棒、线材，成品或半成品的金属零部件等。
4、注意事项请不要随意打开仪器外表面，以免金属物等导电物体不慎落入仪器内部。
仪器出现问题，请不要自行拆机，避免出现更大的问题，只有合格的技术人员才可执行维修。
注意外部设备连接的额定值:为了防止火灾或电击危险，请注意仪器及外边设备连接措施。
在对本仪器进行连接安装之前，请先仔细阅读本说明书，或者询问相关工作人员，以便进一步了解本仪器及相关设备的工作条件和须知。
请勿在无仪器盖板时操作仪器，避免接触裸露电路。
在遇到可疑故障时请关闭电源，询问相关工作人员，或者将仪器寄回厂家维修。
涡流探伤仪设计方案word参考模板
涡流探伤仪初步设计方案一、概述1.1、涡流检测原理涡流检测就是运用电磁感应原理，将正弦波电流激励探头线圈，当探头接近金属表面时，线圈周围的交变磁场在金属表面产生感应电流。
对于平板金属，感应电流的流向是以线圈同心的圆形，形似旋涡，称为涡流。
同时涡流也产生相同频率的磁场，其方向与线圈磁场方向相反。
涡流通道的损耗电阻，以及涡流产生的反磁通，又反射到探头线圈，改变了线圈的电流大小及相位，即改变了线圈的阻抗。
因此，探头在金属表面移动，遇到缺陷或材质、尺寸等变化时，使得涡流磁场对线圈的反作用不同，引起线圈阻抗变化，通过涡流检测仪器测量出这种变化量就能鉴别金属表面有无缺陷或其它物理性质变化1.2、涡流检测仪的基本组成涡流检测系统通常分为三个部分：激励信号发生单元、磁场测量单元和信号采集单元，不同的涡流检测仪又依据对探头的输出信号分析方法处理方式不同，大致分为相位分析发、频率分析法和幅度分析法三种。
本方案选择了频率分析法，系统组成图1所示：图1二、部件详述2.1、信号发生器信号源作为现代电子产品设计和生产中的重要工具,必须满足高精度、高速度、高分辨率等要求。
涡流检测中激励信号的稳定性对整个检测系统的有效工作起着十分关键的作用，信号不稳定会使后续处理十分困难，甚至直接影响检测的结果。
本方案基于 DDS ( Direct Digital Synthesis ,直接数字频率合成)技术，采用AD9850 DDS芯片，采用AT89C52单片机作为控制芯片，实现了信号发生器的设计。
2.1.1AD9850芯片AD9850是美国AD公司推出的基于DDS技术的高集成度频率合成器，它工作的最高时钟为125MHZ，包含40 bit频率/相位控制字，其中32bit用于频率控制，5bit用于相位控制，1bit用于掉电控制，2bit厂方保留工作方式选择位。
其工作原理图2所示：AD9850 在接上精密时钟源和写入频率相位控制字之后就可产生一个频率和相位都可编程控制的模拟正弦波输出，此正弦波可直接用作频率信号源或经内部的高速比较器转换为方波输出[23]。
涡流法原理
涡流法原理
涡流法是一种非破坏性检测技术，其原理是基于涡流感应现象。
当交变电流通过导体时，会在导体周围产生一个交变磁场，这个磁场会在导体表面产生涡流。
涡流会使得导体表面产生一个磁场，这个磁场可以被探测器检测到。
涡流法常用于金属材料的检测，如金属管道、轴承、齿轮等。
它可以检测出材料表面缺陷、裂纹、疲劳等问题。
在检测过程中，将探测器放置在被检测的材料表面，通过测量涡流感应的变化来判断材料是否有缺陷。
涡流法具有快速、准确、高灵敏度等优点，但对于非金属材料的检测效果较差。
同时，由于涡流的感应深度较浅，其检测结果只能反映材料表面的情况，对于深层次的缺陷无法准确检测。
总之，涡流法是一种重要的材料检测技术，在工业生产和安全监管中有广泛应用。
- 1 -。
涡流探伤仪的原理 涡流探伤仪工作原理
涡流探伤仪的原理涡流探伤仪工作原理涡流探伤仪是用于金属在线、离线探伤的新一代涡流设备。
它接受了先进的数字电子技术以及微机技术，操作简单、便利。
为用户供应牢靠、稳定的操作平台，具备高灵敏的性能指标。
涡流探伤仪基本原理：涡流检测是以电磁感应为基础的，它的基本原理可以描述为：当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。
涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。
具有相对独立的检测通道，可分别连接不同规格的检测探头，用于同时检测金属纵向裂纹或横向缺陷（如驳口）的缺陷信号，因此，该仪器特别适用于在线以及离线检测，并且可以在无磁饱和器的条件下进行调试检测。
接受计算机中英文菜单人机对话，大屏幕双踪信号显示，多模式报警技术，以及独特的数字电子平衡技术，使得仪器操作更加简单、牢靠。
智能金属涡流探伤仪具有64Hz～2MHz测试频率范围，能够适用于各种不同金属的检测要求，并且由于接受全数字化设计，因此，能够在仪器内建立标准检测程序，便利用户在改换金属管道规格时快捷调用。
可配耦合间隙要求很低的穿过式探头，亦可配接只有香烟盒大小的组合式平面探头，探头的选择完全依据用户的检测要求而定，且仪器能够适用于几乎全部厂家生产的涡流探头。
此外，仪器可配置高精度延时打标模块，实现在线自动探伤。
涡流探伤仪的原理涡流探伤仪是用于金属在线、离线探伤的新一代涡流设备。
它接受了先进的数字电子技术以及微机技术，操作简单、便利。
为用户供应牢靠、稳定的操作平台，具备高灵敏的性能指标。
涡流探伤仪基本原理：涡流检测是以电磁感应为基础的，它的基本原理可以描述为：当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。
涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。
涡流探伤原理
涡流探伤原理涡流探伤是一种常用的无损检测方法，它通过利用涡流感应原理来检测材料中的缺陷和异物。
涡流探伤原理的核心是利用交变磁场产生涡流，通过检测涡流感应电阻的变化来判断材料是否存在缺陷。
本文将从涡流探伤的基本原理、应用领域和优缺点等方面进行介绍。
涡流探伤的基本原理是利用交变磁场在导体中产生涡流的现象。
当导体材料表面存在缺陷或异物时，其导电性会发生变化，从而影响涡流感应电阻的大小。
通过测量涡流感应电阻的变化，可以判断材料中的缺陷情况。
涡流探伤可以对导电性材料进行检测，如金属、合金等，对于非导电性材料则需要进行表面导电处理后才能进行检测。
涡流探伤在航空航天、汽车制造、铁路运输、核工业等领域有着广泛的应用。
在航空航天领域，涡流探伤常用于飞机发动机叶片、机身结构等零部件的缺陷检测，可以及时发现隐藏在材料内部的裂纹、气孔等缺陷，确保飞机的安全飞行。
在汽车制造领域，涡流探伤可以用于发动机零部件、制动系统等的缺陷检测，提高汽车的质量和安全性。
涡流探伤的优点是检测速度快、无损伤、对表面涂层无影响，可以实现自动化检测，提高工作效率。
然而，涡流探伤也存在一些局限性，如只能检测表面附近的缺陷，不能检测材料内部的缺陷；对于非导电性材料需要进行特殊处理才能进行检测；对材料的形状和尺寸有一定的要求。
总的来说，涡流探伤是一种非常有效的无损检测方法，可以广泛应用于工业生产中，帮助生产企业提高产品质量，确保产品安全。
随着科学技术的不断发展，涡流探伤技术也在不断完善，相信在未来会有更多的应用场景和更高的检测精度。
通过本文的介绍，相信读者对涡流探伤的原理、应用领域和优缺点有了更深入的了解。
涡流探伤作为一种重要的无损检测方法，对于工业生产具有重要的意义，希望能够得到更广泛的应用和进一步的发展。
涡流探伤施工方案
涡流探伤施工方案1. 引言涡流探伤是一种非破坏性检测技术，广泛应用于工业生产中对金属材料表面和近表面缺陷的检测。
本文介绍了涡流探伤的原理和常见的施工方案。
2. 涡流探伤原理涡流探伤利用涡流感应效应，通过交流电磁场在导体中产生涡流，进而检测导体内部的缺陷。
涡流感应效应指的是当导体中有交流电磁场通过时，导体中会产生一种涡流，并且这种涡流会对原有的电磁场产生干扰，从而实现对导体内部缺陷的检测。
3. 涡流探伤施工过程涡流探伤施工的主要步骤包括： - 准备工作：包括准备涡流探伤设备、校准仪器、清洁工作区域等。
- 表面处理：清洁被测物体表面，去除污物、氧化皮等。
-探伤设备设置：根据被测物体的类型和尺寸，选择合适的探伤设备，并设置相应的参数。
- 探头安装：将探头安装到探伤设备上，并通过校准确保探头位置的准确性。
- 施工扫描：将探头移动到被测物体表面，进行扫描，获取涡流信号。
- 数据分析：根据涡流信号分析，判断是否存在缺陷。
- 结果报告：对检测结果进行记录，并生成相应的报告。
4. 涡流探伤仪器与设备涡流探伤仪器与设备应根据被测物体的不同需求选择，常见的涡流探伤仪器包括： - 电磁涡流探伤仪：通过电磁感应原理检测缺陷。
- 涡流控制器：控制电流频率和振幅，以便确定最佳涡流信号。
- 探头：产生涡流信号并接收反馈信号。
- 数据采集与分析软件：用于实时采集、分析和处理涡流信号。
5. 涡流探伤的应用领域涡流探伤广泛应用于各个领域，包括机械制造、航空航天、石油化工、电力、交通运输等。
主要应用于以下方面： - 表面缺陷检测：如裂纹、脱落、疲劳裂纹等。
- 焊接缺陷检测：如焊缝夹杂物、焊接缺陷等。
- 铁路轨道检测：如轨道表面裂纹、磨损等。
6. 涡流探伤的优势和局限性涡流探伤具有如下优势： - 非破坏性：不会对被测物体造成损伤。
- 快速和高效：可以快速扫描大面积，并实现实时检测。
- 灵敏度高：能够检测到微小的缺陷。
a涡流探伤仪的技术参数
涡流探伤仪技术参数涡流探伤仪是一种非破坏性检测仪器，常用于检测金属表面的缺陷和裂纹。
它利用涡流的原理，通过电磁感应产生的涡流在被测物体表面的变化来检测缺陷。
本文将详细介绍涡流探伤仪的技术参数。
1. 探测频率涡流探伤仪的探测频率是指仪器所使用的电磁感应频率。
常见的探测频率范围为10Hz到10MHz，不同频率的选择取决于被测物体的材料和尺寸。
较低的频率适用于较大的缺陷和粗糙表面，而较高的频率则适用于较小的缺陷和光洁表面。
2. 探测深度涡流探测仪的探测深度是指仪器能够检测到的缺陷的最大深度。
探测深度取决于探测频率、探测线圈的尺寸和材料的导电性等因素。
一般来说，探测频率越高，探测深度越浅。
同时，较大尺寸和导电性较好的材料也有助于增加探测深度。
3. 分辨率涡流探测仪的分辨率是指仪器能够分辨两个相邻缺陷之间的最小距离。
分辨率受到探测频率、探测线圈的尺寸和材料的导电性等因素的影响。
较高的探测频率和较小的探测线圈尺寸可以提高分辨率，而较好的导电性材料也有助于增加分辨率。
4. 灵敏度涡流探测仪的灵敏度是指仪器能够检测到的最小缺陷尺寸。
灵敏度取决于探测频率、探测线圈的尺寸和材料的导电性等因素。
较高的探测频率和较小的探测线圈尺寸可以提高灵敏度，而较好的导电性材料也有助于增加灵敏度。
5. 信噪比涡流探测仪的信噪比是指仪器在检测过程中信号与噪声的比值。
信噪比越高，仪器的检测精度越高。
信噪比受到仪器本身的设计和制造质量、环境噪声以及被测物体的杂散信号等因素的影响。
6. 显示方式涡流探测仪的显示方式通常有模拟显示和数字显示两种。
模拟显示通过仪器上的指针或指示灯来显示缺陷的大小和位置。
数字显示通过数字屏幕来显示缺陷的具体数值。
数字显示方式具有更高的精度和可读性，但模拟显示方式更直观。
7. 数据存储与传输涡流探测仪通常具有数据存储和传输功能，可以将检测结果保存并传输到计算机或其他设备进行进一步分析和处理。
数据存储和传输方式可以是内置存储器、USB接口、蓝牙或Wi-Fi等。
电导率仪基本原理-涡流探伤仪
电导率仪基本原理一：电导率测试和涡流检测的基本原理是基本相同的，都是根据电磁场理论的电磁感应现象，即利用载有交变电流的检测线圈接近导电试件时，周围空间的交变磁场会使试件中会感生出涡旋电流（涡流），涡流的大小、相位及流动形式受试件的性能参数等因素的影响，而涡流产生的磁场又使得检测线圈的阻抗发生变化，因此通过测定检测线圈阻抗的变化，就可以得出被检试件的导电性差异。
二：电导率的物理意义，材料按其导电性能可分为：绝缘体、半导体、导体、超导体（一种特殊条件下的导体）金属材料能够导电是因为在金属中，原子最外层的电子受原子核的束缚很弱，在常温下它们就能挣脱原子核的束缚而成为自由电子，在金属内自由运动。
通常情况下，任一瞬间通过导体任一截面的电量可以相互抵消，即导体中没有电流流过，若在导体两端提供电位差，即导体中产生电场，自由电子就会在电场作用下从低电位向高电位移动，由于在导体中自由电子数量很多，很容易发生电子流（电荷）的移动，所以导体就会很容易导电。
在这种情况下，导体的任何截面都将有一定的电流流过金属材料中由于自由电子在运动过程中与原子或其他自由电子相互碰撞，自由电子的运动速度就会减慢，对电流的通过存在一定的阻力，称为电阻RR＝ρ*L/Sρ：电阻率，是一个仅与导体材料有关的物理量，在涡流检测中经常用电导率σ来表示导电材料的导电性能σ＝1／ρ为了方便计算，我们通常用国际退火铜标准（IACS）表示导电材料的导电性能三. 影响材料电导率的因素1.单晶或经过充分退火的高纯度金属，电导率会达到极大值2.金属中掺入杂质成为合金使得其晶格发生畸变，引起电导率相应变化3一般情况下，电导率随杂质含量增加成比例减小，并且与杂质元素种类有关；金属经过冷加工（机械加工）、热处理后，由于内应力使晶格发生畸变，电导率减小。
飞机某些部位遭受雷击和某些高速运动部件的突然终止，在一定程度上相当于经过了局部热处理；4.当温度升高时，自由电子碰撞机率增加，电导率减小。
涡流检测原理
涡流检测原理
涡流检测是一种常用的无损检测方法，它利用涡流感应原理来检测材料中的缺
陷和表面裂纹。
涡流检测广泛应用于航空航天、汽车制造、铁路运输、石油化工等领域，成为保障设备安全可靠运行的重要手段。
涡流检测原理基于法拉第电磁感应定律，当交变电流通过线圈时，会在线圈周
围产生交变磁场。
当线圈靠近导电材料表面时，磁场会在材料表面感应出涡流。
如果材料表面有缺陷或裂纹，涡流的路径会发生改变，从而可以通过检测涡流的变化来判断材料表面的缺陷情况。
涡流检测的原理简单清晰，其检测过程也相对简便快速。
一般来说，涡流检测
仪器由交流电源、线圈、探头和信号处理系统组成。
当交流电源通电时，线圈产生交变磁场，探头贴近被检测材料表面，检测涡流信号并传输至信号处理系统进行分析，从而实现对材料缺陷的检测。
涡流检测具有高灵敏度和高分辨率的特点，可以检测出微小的缺陷和表面裂纹，对材料的损伤程度有很好的反映。
同时，涡流检测无需接触被检测材料，不会对材料造成损伤，适用于对材料表面进行快速、准确的检测。
在实际应用中，涡流检测可以用于金属材料、合金材料、导体和非导体材料的
缺陷检测。
例如，飞机的发动机叶片、汽车的轴承、管道的焊接接头等都可以通过涡流检测来确保其质量安全。
此外，涡流检测还可以用于金属材料的分类和排序，提高生产效率和产品质量。
总的来说，涡流检测原理简单直观，操作方便快捷，具有高灵敏度和高分辨率
的特点，适用于各种材料的缺陷检测和质量控制。
随着科技的不断发展，涡流检测技术也在不断完善和提升，将为各行业的安全生产和产品质量提供更可靠的保障。
涡流探伤仪的原理及应用
涡流探伤仪的原理及应用简介涡流探伤是一种基于涡流感应原理的无损检测技术，可以对金属、合金及导电材料进行有效的表面或近表面缺陷检测。
涡流探伤仪是一种专门用于进行涡流探伤的仪器，它可以根据不同的应用需求选择不同的工作频率和探头。
原理涡流探伤的原理基于法拉第感应定律，即：当导体中存在变化的磁场时，会在导体内产生感应电流。
在涡流探伤中，探头通过传送电流在被测物体表面诱导出涡流，涡流在被测物体表面并不直接流动，但是会产生磁场。
涡流的电磁效应能够引起探头电压的变化，这种变化可以检测到被测物体的缺陷情况。
涡流探伤的过程可以理解为高频磁场对被检测的导体材料进行磁化。
当探头靠近被检测的材料时，磁场会通过被检测的材料，诱导出涡流。
涡流的产生会引起当地磁场的变化，这个变化可以感应移动的探头内的电场。
当涡流受到材料中缺陷的影响时，涡流的电磁效应会发生变化。
这种变化可以被探头检测到，从而确定材料中的缺陷情况。
应用涡流探伤技术广泛应用于汽车、航空、航天、化工、核电和铁路等领域，主要用于以下方面：•表面缺陷检测：涡流探伤可以对毛刺、裂纹、层间粘结度、焊缝质量等表面缺陷进行检测。
•材料排序：涡流探伤可以测量材料的电导率和磁导率，根据测量结果对不同材料进行排序。
•金属管道检测：涡流探伤可以检测金属管道内壁的腐蚀、氧化、斑点和缺陷等问题。
•磁性材料检测：涡流探伤可以对含磁性材料进行检测，对于含有表面裂纹的磁性材料，涡流探伤可以达到很高的检测灵敏度。
另外，涡流探伤也可以用于检测导电涂层和非导电表面，例如用于检测塑料、橡胶、涂料和陶瓷等非导电材料的涂层厚度。
结论涡流探伤作为一种无损检测技术，具有高效、高精度、高灵敏度、无污染等优点。
涡流探伤技术的发展，不仅推进了制造业的发展和产品质量的保障，还促进了工业设备领域的进步，为安全生产提供了有效的保障。
涡流探伤的原理
涡流探伤的原理涡流探伤是一种非破坏性检测技术，主要用于检测金属材料中的表面和近表面缺陷。
它的原理是基于涡流感应现象，通过引入交变电流产生涡流，来检测材料中的缺陷。
涡流探伤的原理可以用以下几个步骤来描述：1. 产生涡流：涡流探伤中使用的探头通常由线圈和电源组成。
线圈中通以交变电流，产生交变磁场。
当磁场穿过导电材料时，会在材料中产生涡流。
涡流的强度和方向取决于材料的导电性和磁场的变化情况。
2. 涡流感应：涡流在材料中形成闭合环路，会生成自己的磁场。
这个磁场会与探头中的磁场相互作用，产生电磁感应。
感应电压的大小和方向与涡流的强度和方向有关。
3. 缺陷检测：当涡流流经材料表面或近表面的缺陷时，其路径会发生改变，导致涡流的强度和方向发生变化。
这种变化会导致感应电压的改变，从而可以检测到材料中的缺陷。
涡流探伤的原理可以用一个例子来说明。
想象一下，我们用涡流探伤来检测一块金属板上的裂纹。
首先，我们将探头放在金属板上，通以交变电流。
这样就在金属板中产生了涡流。
当涡流流经裂纹时，涡流的路径会发生变化，导致感应电压的改变。
通过测量感应电压的变化，我们就可以判断金属板上是否存在裂纹。
涡流探伤具有以下几个优点：1. 非破坏性：涡流探伤不需要对被检测材料进行破坏性取样，可以在不影响材料性能的情况下进行检测。
2. 高灵敏度：涡流探伤可以检测非常小的缺陷，如裂纹、气孔等。
3. 快速：涡流探伤可以在短时间内完成检测，提高工作效率。
4. 广泛适用性：涡流探伤适用于各种导电材料，如金属、合金等。
然而，涡流探伤也存在一些局限性：1. 检测深度有限：涡流探伤的检测深度通常只能达到几毫米，对于深埋缺陷无法有效检测。
2. 受材料导电性影响：涡流探伤对材料的导电性要求较高，对于非导电材料无法进行有效检测。
总的来说，涡流探伤是一种非常重要的非破坏性检测技术，可以广泛应用于各个领域，如航空航天、汽车制造、电力设备等。
通过了解涡流探伤的原理，我们可以更好地理解它的工作原理和应用范围，为相关领域的检测工作提供支持。
《涡流探伤》课件
对行业的意义与影响
涡流探伤技术的发展将推动无损检测 行业的进步，促进相关产业链的发展 和完善。
涡流探伤技术的不断创新和完善，将 为无损检测行业的技术进步和产业升 级提供有力支持。
涡流探伤技术的应用将提高产品质量 和生产安全水平，为各行业的发展提 供有力保障。
感谢您的观看
THANKS
复合探伤技术
结合涡流与其他无损检测技术，如超声、射线等，实现多层次、多角度的缺陷检测，提高检测可靠性 。
提高检测精度与可靠性的研究
Байду номын сангаас高频、高分辨率检测
研究高频、高分辨率涡流检测技术， 以实现对微小缺陷的准确检测，提高 检测精度。
信号处理与模式识别
通过改进信号处理算法和模式识别技 术，提高对缺陷的识别准确性和可靠 性。
探伤设备的选择与使用
根据不同的检测需求和工件特点，选 择合适的探伤设备是保证检测结果准 确性的关键。
使用探伤设备时应注意安全操作规程 ，避免对人员和设备造成伤害和损坏 。同时，应遵循相关标准和规范，确 保检测结果的准确性和可靠性。
03
涡流探伤的实践与应用
探伤前的准备工作
01
02
03
04
设备检查
加强安全防护措施的研究和应用，确保操作人员的安全和 健康。
05
结论与展望
涡流探伤的重要地位与作用
涡流探伤在无损检测领域中占据重要地位，它能够检测出材料内部的缺陷和损伤， 确保产品的质量和安全性。
涡流探伤具有高灵敏度、高精度和高可靠性等特点，广泛应用于航空、航天、石油 、化工、电力、轻工等领域。
涡流探伤技术的发展对于提高产品质量、保障生产安全、降低生产成本具有重要意 义。
结果分析
涡流探伤
涡流探伤实习日期：2012.8.31~2012.9.12一套涡流探伤装置由探头（穿过式）、涡流探伤仪、辅助设备（上料架、下料架、传动轮）组成，探头里面是具有激励功能即通有交流电提供交变磁场和测量功能的线圈，涡流探伤试验环境适宜在-10~35℃。
涡流探伤原理：基础原理是电磁感应原理，当导体中的某些因素发生变化时，如出现缺陷、电导率、磁导率、形状、尺寸等变化，将影响到导体中的涡流的强度和分布，涡流的变化又引起了线圈感应电压的变化，通过测定线圈电压的变化就可判知导体的性质状态及有无缺陷的情况。
涡流探伤的特点：①只适用于导电材料②是一种表面和近表面的检测方法，且涡流在导体中的分布不均匀，有强有弱③不需要耦合剂④能实现高温下的检测⑤速度快，容易实现自动化⑥能用于复杂形状工件的检测⑦是一种当量比较的检测方法⑧注意信号的处理影响电磁感应的因素：电导率、磁导率、化学成分、热处理状态、应力、几何形状和尺寸、不连续性缺陷、工件和检测线圈之间的距离。
涉及到参数填充系数，等于（试件直径/线圈直径）2，填充系数越大，间距减小，灵敏度越高。
检测频率越低，渗透率越大，即渗透的深度越大。
I 涡流探伤对比样管①定义：对比样管是用于调试和校准探伤设备及评判自然缺陷是否符合标准要求的刻有人工缺陷的管子。
②要求：对比样管应与被检验的管材的材质、几何尺寸、表面状态和热处理状态相同，弯曲度不得大于1.5mm/m，表面无影响校准的缺陷。
对比样管采用通孔形式的人工标准缺陷。
样管的长度一般为2.0~2.5m，本检测取2.2m。
II 对比样管制作步骤①从台架二检合格的管子中挑选表面比较好的管子进行涡流探伤初步检查，再从中选择出信号稳定噪音信号较好的管子。
②在对比样管的中间位置，垂直钻三个直径相同的径向通孔，每个标准人工缺陷的周向间隔为1200，轴向间隔一般取300mm。
③在对比样管的两个端部100mm处，垂直钻两个直径相同的径向通孔，以检查端部效应，管材两端100mm为盲区，盲区就靠台架检验。
钢管涡流探伤仪
钢管涡流探伤仪涡流探伤是一种以电磁感应原理为基础的无损探伤法。
随着我国工业的发展，钢管作为工业中的重要材料，它的质量受到了各个行业的广泛的关注。
许多钢管的生产制造厂，都会使用钢管涡流探伤的方法来保障钢管的质量。
当钢管经过有交流电的线圈时，钢管表面和近表面的缺陷都会使涡流发生变化，也会使线圈的阻抗和感应电压发生变化，传感系统会通过这些变化收到缺陷信号，对缺陷进行判断。
钢管涡流探伤法具有快速检测、无需直接接触、无需耦合剂的优点。
当被检钢管接近通有交流电的检测线圈（亦称探头）时，线圈激发的交变磁场在钢管表面和近表面感应出涡流。
钢管中的涡流也会产生自己的磁场，涡流磁场通过电磁感应影响检测线圈的电压和阻抗。
当钢管的几何形状（直径d、壁厚W）、物理特性（电导率σ、磁导率μ）产生变化或存在缺陷时，钢管中的涡流流动发生畸变，进而导致线圈电压和阻抗变化。
涡流探伤仪通过监视线圈电压和阻抗变化即可判知钢管的质量状况。
南京博克纳自动化系统有限公司总部位于美丽的中国古都南京，是国内专业研制无损检测仪器及设备的高科技企业。
公司致力于涡流、漏磁及各种非标设备的研制，已拥有自主研发的多项国家专利。
产品被广泛应用于航天航空、军工、汽车、电力、铁路、冶金机械等行业。
产品出口：美国、俄罗斯、德国、新加坡、泰国、印度、香港、南非、台湾、越南、哈萨克斯坦、伊朗、日本、韩国、巴西。
BKN公司追求精益求精，坚持科技创新、坚持持续改进。
以高品质、高技术的产品和贴心服务为广大用户提供完善的产品和服务；回馈客户和社会。
BKN科技作为无损检测仪器及设备、传感器开发的公司，一直是研发和制造高质量、高性能无损检测仪器及设备的创新厂家。
我们以客户为中心提供设计服务，以满足用户的不同应用需求。
BKN公司与国内知名的院校、科研所组成了社会化科研协作网络，具有强大的研发、生产能力。
保证了BKN公司的工业无损检测技术国内、国际过硬的技术地位。
BKN将与您携手，与时俱进，为中国工业无损检测仪器及设备走向世界、走向未来而不懈奋斗！。
涡流检测技术
三、涡流的趋肤效应和渗透深度
1.趋肤效应 感应出的涡流集中在靠近激励线圈的材料表面附
近的现象。涡流密度随着距离表面的距离增加而减 小。 2.渗透深度
趋肤效应的存在，使交变电流激励磁场的强度及 感生涡流的密度，从被检材料的表面到其内部按指 数分布规律递减。将涡流密度衰减为其表面密度的 1/e（36.8%）时对应的深度定义为：
XM M 互感抗 （3-2）
将次级线圈的折合阻抗与初级线圈自身的阻抗的和称为 初级线圈的视在阻抗Zs，即
Zs Rs jX s R1 Re j( X1 X e ) （3-3）
式中：Rs为视在电阻；Xs为视在感抗。
应用视在阻抗的概念，就可认为初级线圈电路中电流和电 压的变化是由于它的视在阻抗的变化引起的，而据此就可以得 知次级线圈对初级线圈的效应，从而可以推知次级线圈电路中 阻抗的变化。
当检测阻抗发生变化（如线圈的被检测零件中出现缺陷） 时，桥路失去平衡，这时输出电压不再为零， 而是一个非常 微弱的信号， 其大小取决于被检测零件的电磁特性。
U
Z1
Z1Z 3
Z2 Z3
Z4
E
（3-9）
式中： Z1、Z4为固定桥臂阻抗； ΔZ3为检测线圈阻抗的变化， 通过测量U，可间接得到ΔZ3。
3.3
当初级线圈与次级线圈（被检对象）相互耦合时，由于互感的
作用，闭合的次级线圈中会产生感应电流，而这个电流反过来又
会影响初级线圈中的电压和电流。这种影响可以用次级线圈电路
阻抗通过互感M反映到初级线圈电路的折合阻抗来体现，设折合
阻抗为。
Ze
Re
jX e
X
2 M
R22
X
2 2
R2
j
X
涡流探伤原理
涡流探伤原理
涡流探伤是一种无损检测技术，利用涡流法原理来检测材料中的表面和近表面缺陷。
涡流探伤原理基于法拉第电磁感应定律，即当磁场穿过导体时，会在导体内产生涡流。
涡流通过改变磁场的分布来响应缺陷。
涡流探伤的工作原理如下：首先，通过交变电流通过线圈产生的交变磁场在进行检测的材料上形成一个感应区。
感应区内的涡流将跟随磁场的变化而产生和消失。
当磁场被材料表面上的缺陷所评定时，涡流的形状和大小也会发生变化。
然后，通过检测涡流的变化来判断材料中是否存在缺陷。
增大或减少电流的频率和振幅，可以改变涡流的深度和灵敏度，进一步优化检测结果。
涡流探伤具有以下特点：非接触性、快速性、高灵敏度和广泛适用性。
它可以用于检测各种导电材料，包括金属、合金和导电涂层等。
涡流探伤主要用于检测材料表面和近表面的裂纹、腐蚀、疲劳和焊接缺陷等。
在航空、汽车、电力和化工等领域都有广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡流探伤仪的原理
涡流探伤仪是用于金属在线、离线探伤的新一代涡流设备。
它采用了先进的数字电子技术以及微机技术，操作简单、方便。
为用户提供可靠、稳定的操作平台，具备高灵敏的性能指标。
涡流探伤仪基本原理：
涡流检测是以电磁感应为基础的，它的基本原理可以描述为：当载有交变电流的检测线圈靠近导电试件时，由于线圈中交变的电流产生交变的磁场，从而试件中会感生出涡流。
涡流的大小、相位及流动形式受到试件导电性能等的影响，而涡流的反作用磁场又使检测线圈的阻抗发生变化，因此，通过测定检测线圈阻抗的变化，就可以得出被测试件的导电性差别及有无缺陷等方面的结论。
具有相对独立的检测通道，可分别连接不同规格的检测探头，用于同时检测金属纵向裂纹或横向缺陷(如驳口)的缺陷信号，因此，该仪器特别适用于在线以及离线检测，并且可以在无磁饱和器的条件下进行调试检测。
采用计算机中英文菜单人机对话，大屏幕双踪信号显示，多模式报警技术，以及独特的数字电子平衡技术，使得仪器操作更加容易、可靠。
智能金属涡流探伤仪具有64Hz～2MHz测试频率范围，能够适用于各种不同金属的检测要求，并且由于采用全数字化设计，因此，能够在仪器内建立标准检测程序，方便用户在改换金属管道规格时灵活调用。
可配耦合间隙要求很低的穿过式探头，亦可配接只有香烟盒大小的组合式平面探头，探头的选择完全根据用户的检测要求而定，且仪器能够适用于几乎所有厂家生产的涡流探头。
此外，仪器可配置高精度延时打标模块，实现在线自动探伤。
标签:
涡流探伤仪。
