自动门控制器说明书

合集下载

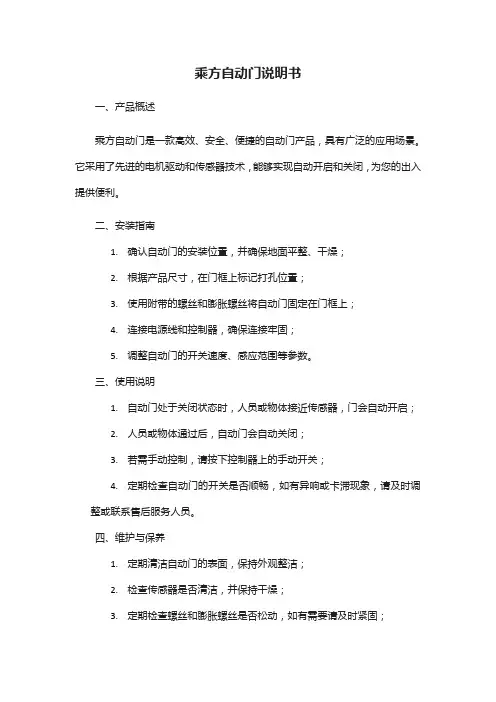

乘方自动门说明书

乘方自动门说明书一、产品概述乘方自动门是一款高效、安全、便捷的自动门产品，具有广泛的应用场景。

它采用了先进的电机驱动和传感器技术，能够实现自动开启和关闭，为您的出入提供便利。

二、安装指南1.确认自动门的安装位置，并确保地面平整、干燥；2.根据产品尺寸，在门框上标记打孔位置；3.使用附带的螺丝和膨胀螺丝将自动门固定在门框上；4.连接电源线和控制器，确保连接牢固；5.调整自动门的开关速度、感应范围等参数。

三、使用说明1.自动门处于关闭状态时，人员或物体接近传感器，门会自动开启；2.人员或物体通过后，自动门会自动关闭；3.若需手动控制，请按下控制器上的手动开关；4.定期检查自动门的开关是否顺畅，如有异响或卡滞现象，请及时调整或联系售后服务人员。

四、维护与保养1.定期清洁自动门的表面，保持外观整洁；2.检查传感器是否清洁，并保持干燥；3.定期检查螺丝和膨胀螺丝是否松动，如有需要请及时紧固；4.若发现故障或异常情况，请及时联系售后服务人员。

五、常见问题及解决方案1.自动门无法开启或关闭：检查电源和控制器是否正常工作；检查传感器是否被遮挡或损坏；检查门体是否有卡滞现象。

2.自动门出现异响：检查门体和轨道是否正常；检查电机和传动装置是否松动或损坏。

3.感应不灵敏：调整感应范围；清洁传感器表面。

六、保修条款1.本产品自购买之日起享受一年免费保修服务；2.保修期内因非人为因素引起的故障，我们将免费提供维修或更换服务；3.若因用户使用不当或人为损坏导致的故障，需收取相应的维修费用；4.超出保修期后，我们将根据实际情况收取适当的维修费用。

七、联系方式与售后服务1.如有任何问题或需要售后服务，请随时联系我们的客户服务热线：XXX-XXXX-XXXX；2.我们将竭诚为您服务，并尽快为您解决问题。

八、安全须知1.请确保自动门在使用过程中始终保持稳定，避免突然的撞击或过度用力；2.定期检查自动门的感应器是否正常工作，确保其能够准确感应人体的通过；3.若自动门出现故障，请勿自行拆卸或修理，应立即联系专业人员进行检修；4.儿童和宠物应在大人的监护下通过自动门，避免发生意外。

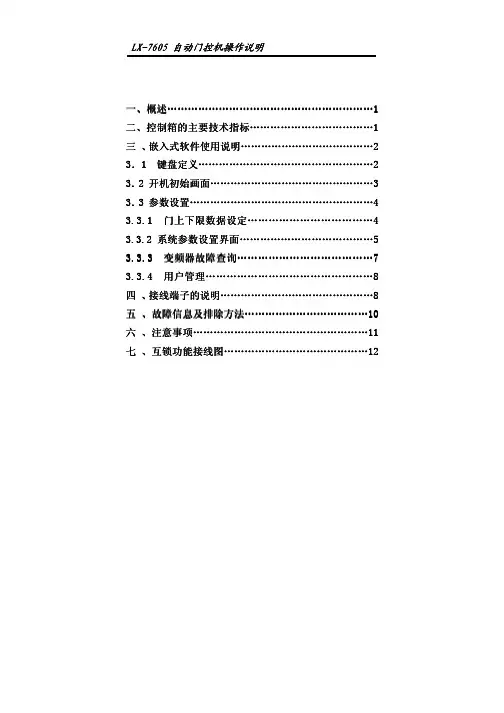

自动门控机操作说明说明书

二、控制箱的主要技术指标控制箱的主要技术指标 (11)三、嵌入式软件使用说明嵌入式软件使用说明..................................................................................................................2 3．1 1 键盘定义键盘定义键盘定义......................................................................................................................................................2 3．2 2 开机初始画面开机初始画面开机初始画面................................................................................................................................................33 3．3 3 参数设置参数设置参数设置..................................................................................................................................................................44 3.3.1 3.3.1 门上下限数据设定门上下限数据设定门上下限数据设定...................................................................................................44 3.3.2 3.3.2 系统参数设置界面系统参数设置界面系统参数设置界面..................................................................................................................5 3.3.3 3.3.3 变频器变频器变频器故障查询故障查询故障查询.....................................................................................................................77 3.3.4 3.3.4 用户管理用户管理用户管理................................................................................................................................................88 四、接线端子的说明接线端子的说明 (88)五、故障信息及排除方法故障信息及排除方法 (101010)六、注意事项注意事项 (111111)七、互锁功能接线图互锁功能接线图 (121212)z z z Ps g i ol e P f r1.机械限位和编码器可以随意选择。

CAME 自动门系统 ZC3C 230V 门匯控制器用户指南说明书

CAMEAPRECHIUDEMANUEL D’INSTALLATIONZC3CARMOIRE DE COMMANDE POUR MOTORÉDUCTEURS EN 230 VFrançaisFRA R M O I R E S D E C O M M A N D EZP a g . 2 - C o d e m a n u e l : 1S 9239 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .Respecter les distances et les diamètres des câbles comme indiqué dans le tableau « type et section câbles ».La puissance totale du moteur branché ne doit pas dépasser 600 W.4 Description2.1 Destination d’utilisation1 Légende symboles2 Destination et environnements prévus pour l’utilisationL'armoire de commande ZC3C a été conçue pour commander un automatisme pour des portails industriels coulissants de la série C-BX et F-4000, alimentés en 230 V.Toute installation et utilisation non conforme à ce qui est indiqué dans ce manuel doivent être considérées comme interdites.3 Références normatives« INSTRUCTIONS DE SÉCURITÉ IMPORTANTES POUR L’INSTALLATION »« ATTENTION : UNE INSTALLATION INCORRECTE PEUT PROVOQUER DE GRAVES DOMMAGES, SUIVRE TOUTES LES INSTRUCTIONS D’INSTALLATION »« LE PRÉSENT MANUEL EST EXCLUSIVEMENT DESTINÉ A DES INSTALLATEURS PROFESSIONNELS OU A DES PERSONNES COMPÉTENTES »2.2 Contextes d’utilisationCame Cancelli Automatici est une société certifiée pour son système de gestion de la qualité ISO 9001 et de gestion de l'environnement ISO 14001. Tous les produits Came sont conçus et fabriqués entièrement en Italie.Le produit en objet est conforme aux normes en vigueur suivantes : voir déclaration de conformité.Entièrement conçu et fabriqué par CAME Cancelli Automatici S.p.A.L’armoire de commande est alimentée en 230 V C.A. sur les bornes L1 et L2, avec une fréquence maximale de 50/60 Hz.Les dispositifs de commande et les accessoires sont en 24 V. Attention ! au total les accessoires ne doivent pas dépasser 20 W.Tous les branchements sont protégés par des fusibles rapides, voir tableau.Un bloc de sécurité et des touches ouvrir, fermer et arrêter sont installés directement sur le contenant.La carte fournit et contrôle les fonctions suivantes :- fermeture automatique après une commande d’ouverture ;- ouverture partielle pour le passage des piétons ;- détection d’obstacle lorsque le portail est à l’arrêt dans n’importe quelle position ;- « homme présent » ;- clignotement préalable de l’indicateur de mouvement ;- réglage du couple moteur de l’automatisme branché ;- fonction du test de sécurité.Les modalités de commande pouvant être définies sont :- ouverture / fermeture ;- ouverture / fermeture à action maintenue ;- ouverture partielle ;- arrêt total.Les photocellules, après avoir détecté un obstacle, peuvent provoquer :- La réouverture si le portail était en train de se fermer ;- la refermeture si le portail était en train de s’ouvrir ;- l’arrêt partiel ;- l’arrêt total.Les condensateurs spécifiques règlent ;- la durée d’intervention de la fermeture automatique ;- la durée de fonctionnement ; - la durée d’ouverture partielle.Il est également possible de brancher :- Une ampoule de signalisation de portail ouvert ;- Une ampoule de courtoisie d’éclairage de la zone de manœuvre pendant une durée fixe ;- une ampoule de courtoisie d’éclairage de la zone de manœuvre pendant le cycle ouverture / fermeture.Ce symbole indique les parties à lire avec attention.Ce symbole indique les parties concernant la sécurité.Ce symbole indique ce qu’il faut communiquer à l’utilisateur.TABLEAU FUSIBLESen protection de :fusible de :Carte électronique (ligne) 2 fusibles de 5 ADispositifs de commande (centrale)630 mAAccessoires 1 ADONNÉES TECHNIQUESAlimentation de fonctionnement 230 V - 50/60 HzPuissancemaximale admise 600 WAbsorption au repos 60 mA Puissancemaximale pour accessoires en 24 V 20 WClasse d’isolation des circuitsmatériau du contenant ABSdegré de protection du contenant IP54Température de fonctionnement -20 + 55 °CP a g . 3 - C o d e m a n u e l : 1S 9239 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .!!P a g . 4 - C o d e m a n u e l : 1S 9239 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .Avant de réaliser l’installation, il est nécessaire de :* Vérifier que le point de fixation de l’armoire électrique est bien situé dans une zone protégée des chocs, que les surfaces d’ancrage sont solides et que la fixation est faite avec des éléments adaptés (vis, tasseaux, etc.) à la surface.* Prévoir le dispositif adéquat de déconnexion omnipolaire, avec une distance de plus de 3 mm entre les contacts, en sectionnement de l’alimentation ;• Vérifier que les éventuelles connexions internes au conteneur (effectuées pour assurer la continuité du circuit de protection) sont bien équipées d’une isolation supplémentaire par rapport aux autres parties conductrices internes.* Préparer les tubes et conduites nécessaires au passage des câbles électriques en en assurant la protection contre les dommages mécaniques.Vérifier d’avoir tous les instruments et le matériel nécessaire pour effectuer l’installation dans des conditions de sécurité maximales et conformément aux normes en vigueur. En voilà quelques exemples :1) Fixer la base de l’armoire électrique dans une zone protégée ; nous recommandons d’utiliser des vis ayant un diamètre maximal de 6 mm, à tête bombée et cruciformes.2) Forer dans les orifices prévus à cet effet et insérer les passe-câbles avec des tubes plissés pour le passage des câbles électriques.N.B. : Diamètre orifices préforés de 20 mm.3) Assembler les charnières à pression.5.3 Fixation et montage de la boîte.5 Installation5.1 Vérifications préliminaires5.2 Équipements et matérielsC-BXP a g . 7 - C o d e m a n u e l : 319S 92 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .1011TS 1233P 457ON OFF21345678910ONLINE FUSE 5A+ AUT.CL. -+ OPER.TIME -CLOSE234567891011128CONTROL BOARDFUSE ACCESS.315mA+ PAR.OP. -AFCONTROL BOARDZC3CH1CH2OPEN1V 1V 2V 3V 4V 50405060701AFUSE 2412 0L1L2VEWUE1EXVSL1TCTL2T ON11 12 13 14 15 16 17 18 19 20ON 1 2 3 4 5 6 7 8 9 1010 11 TS 1 2 3 3P 4 5 72 C1 CX FC FA F B1 B2+ E D21P a g . 8 - C o d e m a n u e l : S 92319 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .Dispositifs de commandeTouche d’arrêt (contact N.C.)- Touche d’arrêt du portail avec l’exclusion du cycle de ferme-ture automatique ; pour reprendre le mouvement il faut appu-yer sur la touche de commande ou sur la touche de l'émetteur.Sélecteur à clé et/ou touche d’ouverture (contact N.O.) - Commande d’ouverture du portail.Sélecteur à clé et/ou touche d’ouverture (contact N.O.)- Commandes d’ouverture et de fermeture du portail, en appu-yant sur le bouton ou en tournant la clé du sélecteur, le portail inverse le sens du mouvement ou s’arrête en fonction de la sé-lection faite sur les commutateur DIP (voir sélections fonctions, commutateurs DIP 1-10).Sélecteur à clé et/ou touche d’ouverture partielle (contact N.O. (- Ouverture du portail pour le passage des piétons. La durée d’ouverture peut être réglée au moyen d’OUV. PART. La durée de fermeture automatique peut être réglée au moyen du commuta-teur DIP 12.N.B.: Tous les contacts et les boutons (N.C.) non connectés sur des accessoires doivent être court-circuités sur le bornier.7 Sélections fonctions1 ON - Fermeture automatique activée ; (1OFF - désactivée)2 ON - « Ouvrir-arrêter-fermer-arrêter » avec touche (2-7) et commande radio (carte AF insérée) activée ; 2 OFF - « Ouvrir-Fermer » avec touche (2-7) et commande radio (carte AF insérée) activée ;3 ON - « Seulement ouverture » avec commande radio (carte AF insérée) activée ; (3 OFF – Désactivée)4 OFF - « Homme présent » (exclut le fonctionnement de la commande radio) désactivée ; (4 ON – activée)5 ON - Préclignotement activé ; (5 OFF – désactivé)6 ON - Détection de présence obstacle activée ; (6 OFF - désactivée)7 OFF-Réouverture en phase de fermeture activée ; avec dispositif de sécurité branché sur les bornes 2-C1, (si le dispositif n’est pas utilisé, mettre le commutateur DIP sur ON)8 OFF-9 OFF - Refermeture en phase d’ouverture activée ; avec dispositif de sécurité branché sur les bornes 2-CX ;8 OFF-9 ON - Arrêt partiel activé ; avec dispositif de sécurité branché sur les bornes 2-CX ; (si les dispositifs ne sont pas utilisés sur 2-CX, positionner le commutateur DIP 8 sur ON)10 OFF-Arrêt total activé avec touche branchée sur les bornes 1-2, (si n’est pas utilisé, mettre le commutateur DIP sur ON)Sélecteur à clé et/ou touche de fermeture (contact N.O. (- Commande de fermeture du portail.si non utilisé1-10 – commutateur DIPP a g . 9 - C o d e m a n u e l : S 92319 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .C A ME B1B2C A M E C A M E C A ME C A MEC A ME C A MEC A ME C A MEC A MEC A MEC A ME C A MEC A MEC A ME C A ME TOPTOP-432NA • TOP-434NA TOP-862NA • TOP 864NATOP-432STOUCHTCH 4024 • TCH 4048TOPTOP-432A • TOP-434ATOP-302A • TOP-304ATAMT432 • T434 • T438TAM-432SATFMT132 • T134 • T138T152 • T154 • T158ATOMO AT01 • AT02AT04TWIN TWIN 2 • TWIN 4P a g . 10 - C o d e m a n u e l : 319S 92 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .Émetteursvoir ﬁ che instructions fournie dans l’emballagede la c arte de fréquence radio AF43SR10 Activation de la commande radioBrancher le câble RG58 de l’antenne sur les bornes appropriées.Éventuelle sortie du deuxième canal du récepteur radio (contact N.O.).Portée contact : 5 A-24 V D.C.Antennevoir instructions sur l’emballageTOP TAMCLOSE2V 1 V 2 V 3 V 4 V 0 05 06 07 08+ AUT.CL. -+ PAR.OP. -+ OPER.TIME -AFCONTROL BOARDZC3CH1CH2OPEN1 2 3 4 5 6 7 8 9 10 11 154RDEWE1EXON11 12 13 14 15 16 17 18 19 20ON 1 2 3 4 5 6 7 8 9 1010 11 TS 1 2 3 3P 4 5 72 C1 CX FC FA F B1 B2+ E DP a g . 11 - C o d e m a n u e l : 19S 923 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .F R A N ÇA I SSeulement pour les cartes de fréquence radio AF43S / AF43SM :- positionner le cavalier comme illustré en fonction de la série d'émetteurs utilisée.Carte de fréquence radioEnclencher la carte de fréquence radio sur la carte électronique APRÈS AVOIR COUPÉ L'ALIMENTATION (et débranché les batteries si elles sont insérées)N.B. : La carte électronique reconnaît la carte de fréquence radio seulement quand elle est mise sous tension.Carte « AF »Fréquence MHz Carte Fréquence radioSérie émetteurs FM 26.995AF130TFM FM 30.900AF150TFMAM 26.995AF26TOPAM 30.900AF30TOP AM 433.92AF43S / AF43SMTAM / TOP AM 433.92AF43TW TWIN (KeyBlock)AM 433.92AF43SR ATOMO AM 40.685AF40TOUCH AM 863.35AF868TOPACCESS.315mA LINE FUSE 5A+ AUT.CL. -+ OPER.TIME -CONTROL BOARDFUSE 630mA+ PAR.OP. -CONTROL BOARDZC3CH1CH2CLOSEOPEN1AFUSE 2412 0L1L2VEWUE1EXVSL1TCTL2T ON11 12 13 14 15 16 17 18 19 20ON 1 2 3 4 5 6 7 8 9 1010 11 TS 1 2 3 3P 4 5 72 C1 CX FC FA F B1 B2+ E D315mA LINE FUSE 5A+ AUT.CL. -CLOSEOPENCONTROL BOARDFUSE ACCESS.630mA+ PAR.OP. -+ OPER.TIME -CONTROL BOARDZC3CH1CH21AFUSE 2412 0L1L2ON11 12 13 14 15 16 17 18 19 20ON 1 2 3 4 5 6 7 8 9 1010 11 TS 1 2 3 3P 4 5 72 C1 CX FC FA F B1 B2+ E DCH1CH1CH2CH2P a g . 12 - C o d e m a n u e l : 1S 9239 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .2) Une touche de l’émetteur permet d’envoyer le code et le led restera allumé afin de signaler la mémorisation.1) Laisser appuyée la touche « CH1 » sur la carte de base (le led de signalisation clignote).Mémoriser le code sur la carte, de la manière suivante :MémorisationLED intermittentCarte fréquence radio AFCH1 = Canal pour commandes destinées à une fonction de la centrale du motoréducteur (commande « seulement ouvrir » / «ouvrir-fermer-inverser » ou bien « ouvrir-arrêter-fermer-arrêter », en fonction de la sélection effectuée sur les commuta-teurs DIP 2 et 3).CH2 = Canal pour commandes destinées à un dispositif accessoire, branché sur B1-B2.LED intermittentCarte fréquence radio AF3) Suivre la même procédure avec la touche « CH2 » en l’associant à une autre touche de l’émetteur.N.B. : si par la suite on veut changer le code, répéter la séquence décrite.P a g . 13 - C o d e m a n u e l : 1S 9239 V e r s i o n . 1.0 01/2011 © C A M E c a n c e l l i a u t o m a t i c i s .p .a . - L e s d o n n ée s e t l e s i n f o r m a t i o n s c o n t e n u e s d a n s c e m a n u e l s o n t s u s c e p t i b l e s d e m o d i f i c a t i o n s à n ’i m p o r t e q u e l m o m e n t e t s a n s a u c u n e o b l i g a t i o n d e p r éa v i s d e l a p a r t d e C a m e C a n c e l l i A u t o m a t i c i S .p .A .05_2010。

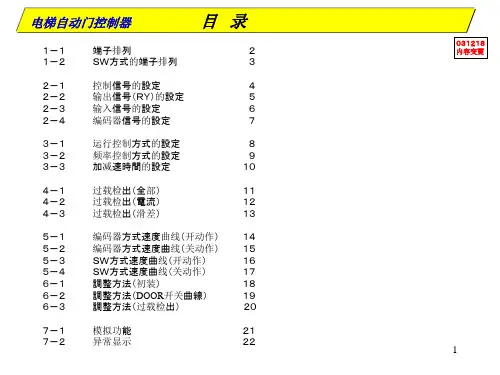

电梯自动门控制器技术说明

・使之不停止的话、Ｐ７０、Ｐ７５请設定。
Ｐ７０（异常开动作强制动作時間）
Ｐ７０設定値
０
按指令停止
０．１－４９９（ｓｅｃ）
到达設定時間后停止
５００（ｓｅｃ）
不停止（直到到达位置）
Ｐ７５（开/关动作中停止选择）
Ｐ７５設定値
０
按指令停止
１
不停止（直到到达位置）
8
３－２．频率控制方式設定
●Ｐ０９频率控制設定
令令达达感速
信信信信应信
号号号号器号
＋12V ＡＢ COM2
关 COM1 变速
相相信信号号
信
号
编码器
用ＳＷ方式时，无须接编码器
根据4个SW的开关状态进行速度切换改变SW的安装位置，即可调整速度切换点＝＞根据定时器的设定也可調整０３１２１８内容追加
开到达
感应器
开到达
开到达信号端子ＮＯ．３
实际的加速時間计算如下：
（例）
最大输出频率
５０Ｈｚ
加速時間的設定
１．０ｓｅｃ
这样、由２０Ｈｚ到３０Ｈｚ的加速時間为：０．２ｓｅｃ。
（３０－２０）／５０＊１．０ｓｅｃ＝０．２ｓｅｃ
●Ｓ字加減速功能有效拟制由于频率的变化会引起负载的震动的功能。所设定的功能在整个加减速时间范围内被执行。到达设定频率的加减速时间与通常的直线加减速时间相同。
０／１－９９９
単位Ｈｚ
Ａｍｓ
初始値１０．０５０．０１．２０１．２０１０
運転中変更可
Ｐ６２電流
检出范围
●根据输出電流判定过载検出功能・若Ｐ６３（検出時間）设定为“０”时、此功能无效。
●電流検出功能的設定方法・根据Ｐ５９－６２（4个）的設定値构成的曲线的以上部分为异常检出区、检出后即执行开动作。

CAME 自动门电子控制器 RE432 说明书

DocumentazioneT ecnicaT59rev. 0.106/2004© CAME CANCELLI AUTOMATICITRA03TOP A433NRG58RE432TOP-432SACANCELLI AUTOMATICI119RT59RADIOCOMANDI | RADIO CONTROLS | RADIOMANDOS KIT RICEVITORE RADIO MULTIUSO 433.92 PER ESTERNO A 24V D.C. CONTRASMETTITORI BICANALE IL KIT COMPRENDE :- n°1 RE432__Ricevitore radiobicanale per esterni a 12V - 24V A.C. / D.C., con frequenza 433.92 MHz. -Modalità bistabile (interruttore) sul 2° canale OUT2.- n°2 TOP432SA __T rasmettitori bicanale;- n°1 TOP-A433N __Antenna con staffa di ﬁ ssaggio;- n°1 TOP-RG58__Cavo coassiale per antenna (5 m);ITALIANOSISTEMA RICEVITORE RADIO UNIVERSALE UNIVERSAL RADIO RECEIVER SYSTEM SISTEMA RECEPTOR RADIO UNIVERSALSET RADIO RECEIVER MULTIUSAGE 433.92 FOR EXTERNAL AT 24V D.C. WITH2 CHANNEL TRANSMITTERS SET COMPOSITION:- n°1 RE432__Two-channel external radio receiver, at 12V - 24V A.C. / D.C. with radiofrequency board AF43S installed.- Bistable function (switch) on 2nd channel.- n°2 TOP432SA __Two channel transmitters;- n°1 TOP-A433N __Antenna with anchor bracket;- n°1 TOP-RG58__Coaxial cable for antenna (5 m);ENGLISHKIT RECEPTOR MULTIUSO 433.92 PARA MONT AJE EXTERNO, A 24V D.C. CON TRANSMISOR DE DOS CANALES EL KIT INCLUYE :- n°1 RE432__Receptor de doscanales para montaje externo, de 12V - 24V A.C. / D.C., dotado de tarjeta de radiofrecuencia AF43S. -Modo biestable (interruptor) en 2° canal OUT 2.- n°2 TOP432SA __Transmisor de dos canales;- n°1 TOP-A433N __Antena consoporte de ﬁ jación;- n°1 TOP-RG58__Cable coaxial paraantena (5 m);ESPAÑOLPremere e scorrere per aprire Press and slide to open Oprimir y desplazar para abrirPer attivare l’allarme, ...To activate alarm, ...Para activar la alarma, ...... accendere le luci esterne, ...... turn on the external lights, ...... o chiudere le tapparelle.... or close the rolling shutters.... o cerrar las persianas.DocumentazioneT ecnicaT59rev. 0.106/2004© CAME CANCELLI AUTOMATICITRA03TOP A433NRG58RE432TOP-432SACANCELLI AUTOMATICI119RT59RADIOCOMMANDES | ONTVANGER | FUNKSTEUERUNGEN KIT RÉCEPTEUR RADIO POUR EXTÉRIEUR 24V COMMANDE 2 FONCTIONS - MULTI USAGES L ’ENSEMBLE COMPREND :- n°1 RE432__Récepteur radio bicanal extérieur à 12V - 24V C.A. / C.C. avec carte radio AF43S à 433.92 MHz. - Mode bistable sur 2éme canal.- n°2 TOP432SA __Emetteur bicanal;- n°1 TOP-A433N __Antenne avec bride de ﬁ xation;- n°1 TOP-RG58__Câble coaxial pour antenne (5 m);FRANÇAISSYSTÈME RÉCEPTEUR RADIO UNIVERSAL UNIVERSEEL RADIO -ONTVANGSYSTEEM UNIVERSAL -FUNKEMPFANGSSYSTEMRADIO-ONTVANGER KIT VOOR EXTERN GEBRUIK-VOEDING (24V) 2 MOGELIJKEFUNCTIES-MULTIGEBRUIK SET COMPOSITION :- n°1 RE432__2 kanaals radio-ontvanger 12V - 24V A.C. / D.C. voor extern gebruik met frequentieprint AF43S op 433.92 MHz.- Functie bistabiel op 2de kanaal.- n°2 TOP432SA __2 kanaals zender;- n°1 TOP-A433N __Antenne metbevestigingsbeugel;- n°1 TOP-RG58__Coax kabel voor antenne (5 m); NEDERLANDSKIT FÜR MEHRZWECK-FUNKEMPFÄNGER 433.92 FÜR DRAUSSEN 24V W.S. MIT ZWEIKANAL-SENDER DAS KIT UMFASST:- n°1 RE432__Zweikanal-Funkempfänger für draußen 12V - 24V W.S. / G.S. mit Funkfrequenzkarte AF43S.-Bistabiler Modus (Schalter) auf dem 2° Kanal (OUT2)- n°2 TOP432SA __Vierkanal-Sender;- n°1 TOP-A433N __Antenne mit Befestigungsbügel;- n°1 TOP-RG58__Koaxiales Kabel für Antennen (5 m); DEUTSCH... commande d’eclairage, ...... bediening van een verlichting, ...... Einschaltung der Außenbeleuchtung, ...... commande de volet roulant.... bediening van een rolluik.... oder zum Schließen der Rollläden.Commande d’une alarme, ...Bediening van een alarm, ...Zur Alarmaktivierung, ...Appuyer et faire déﬁIndrukken en laten verschuiven voor opening Zum Öffnen hier drücken und schieben。

门机控制器使用说明书V1.2

第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片（带LOGO和型号）,更换掉下面的图片操作器指示灯意义：2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。

操作器的显示状态有以下几种状态（根据软件表现更改内容）1.停机状态显示停机状态显示的参数有：输出端子状态、门位置、开门速度、输入端子状态、母线电压，通过》键实现各种状态参数的循环显示选择。

插入实物照片2.运行状态显示运行状态显示的参数有：输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态，通过》键实现各种状态参数的循环显示选择。

插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明：首先按下PRG键，操作器显示-P0-，该菜单为一级菜单显示，然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组；然后按∧键显示P1.01，按ENTER键进入该功能码，该功能码显示值为220，通过按∧键将值修改为230，按ENTER键确认修改,修改完后功能码组显示P1.02，按PRG键退回一级菜单显示-P1-，按PRG键退回停机或运行监视状态。

插入实物照片4．故障状态显示当控制器处于故障状态时，操作器显示故障码，当故障排除后，按下STOP/RESET键复位故障，操作器恢复到停机状态显示。

故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求，设计有控制曲线参数存储和批处理功能。

对于相同门宽、相同型号的门机，可以用同样的曲线参数实现门的开关控制，把经验曲线参数从调试效果良好的门机控制器上传到操作器，再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。

例如：1号门和2号门宽度相同，门机械配置型号相同，1号门运行曲线调试好后，把控制器A 的曲线参数上传到操作器的相应位置，并编好组号，从操作器对应组号位置把曲线经验参数下载到控制器B ，控制器B 就可以实现对2号门的良好开关门控制。

电动门、伸缩门遥控控制器使用说明书

电动门、伸缩门遥控控制器使用说明书-CAL-FENGHAI.-(YICAI)-Company One1电动门、伸缩门遥控控制器使用说明书本遥控控制器适用于平移门、对开平移门、伸缩门、对开伸缩门、道闸、对开道闸,单相电机设备控制等门种作常规的“开、停、关、限位”控制；通过遥控器操作，可使控制面板所有按键功能被锁定，防止外人通过控制盒盗开大门；遥控为固定码。

一、购入时请注意1、检查控制器外壳是否破损或变形2、检查包装中有无合格证3、打开控制器后是否有零散物，电路板是否异常二、安装场所（请专业人士安装调试）安装的场所及环境不适宜会缩短本产品的使用寿命，请安装于下列场所：1、周围温度：－10℃~+45℃且通风情形良好2、无滴水及湿气低的场所3、无日光照射，高温及严重落尘的场所4、无腐蚀性气体及液体的场所5、无振动、无磁场干扰的场所6、儿童不易操作到，保养及检查容易的场所三、产品型号：OM-AC390系列电气参数：输入电压： 220V±15% 输出电压： 220V±15%每路电机额定电流：20A 每路警灯额定电流： 5A遥控方式：无线电编码遥控距离：空旷100米（无障碍物）四、产品维护1、用户应对红外开关每月检测一次，以确保遇阻返回功能正常2、遥控器使用DC12V,23A电池，使用寿命一年，注意更换电池。

切勿受潮、摔打、撞击，如欲修改密码，请注意主机与遥控器的编码一定要一致。

3、主机遥控距离正常在40米左右，若遥控器距离太短，请检查主机安装位置是否被金属物遮蔽或电池电量是否充足，遥控距离受天气影响较大，在恶劣环境下，遥控距离有所缩短，此为正常现象。

五、电气连接注意：1、应严格遵照接线端子上标识接，“火线”、“零线”不能接反2、遵守安全规定！电力线和控制线一定要分开布线3、干簧管信号线须用屏蔽线，屏蔽层须良好接地，中间不可有接头。

导线要套入PVC管或铁管内，做好防水防潮处理4、开机必须检查，电机是否安全接地5、确认所有接线正确无误后接上电源如图所示，按下面要求接线：备注：1、开门、关门反向接反对调电机线V、W。

AT Controls 自动化旋转门控制器说明书

Vacuum ServiceA vacuum is defined as pressure below atmospheric pressure at sea level. Atmospheric pressure is usually defined as about 14.70 psia (pounds per square inch absolute), 760 mm Hg (Mercury) absolute, 29.92 inches Hg absolute, or 760 torr. Absolute pressures are defined by the equation shown below:PP AAAAAAAAAA AA AAAA=PP GGGGAAGGAA+ PP AAAAAAAAAAAAℎAAeeAAThe American Vacuum Society has defined different states of vacuum as shown in the chart below (Note: High Vacuum and Very High Vacuum levels are very difficult to achieve and are not common vacuum applications):Vacuum Type DefinitionLow Vacuum Atmospheric Pressure (760 torr) to 25 torr MediumVacuum Low vacuum to 0.001 torrHigh Vacuum Medium vacuum to 1*10-6 torr Very HighVacuum High vacuum to 1*10-9 torrNote: torr is an absolute pressure unit. Please use the equation above if given a gauge vacuum unit. 1 torr ≈0.0393 inches Hg absolute ≈0.9999 mm Hg absolute ≈0.0193 psia Cleaning and LubricationMost vacuum applications require a clean and pure environment. A-T Controls offers a degreasing service. This service can also eliminate potential outgassing (release of dissolved gas from materials).A-T Controls thoroughly cleans all valve parts and lubricates the O-ring with a compatible lubricant. The valves are vacuum packed with desiccant and marked as cleaned for Vacuum Service.Materials for Vacuum50/50 STFE, RTFE, PTFE, CTFE, TFM™-1600, and other filled PTFE based materials are common for floating ball valve and soft seated HPBFV vacuum applications. Both Carbon Steel and Stainless Steel (CF8M and CF3M) are used for body and trim material. Viton®, Buna, EPDM, and PTFE seats are commonly used for RSBFV vacuum applications. PTFE packing and graphite packing can be used in floating ball valves and HPBFVs, however graphite will be rated for a lower level of vacuum (see ratings on the next page).Filled PTFE based materials are generally avoided and not recommended for high temperature (constantly above 400 °F) because of the potential of outgassing at higher temperatures at higher levels of vacuum. For this reason, TFM™-1600 is recommended because of its low-outgassing characteristics and wide range of chemical compatibility.Please consult A-T Controls for material selection for your vacuum application. These parameters are guidelines, and customers are responsible for materials of construction, preparation of the valves for service, and lubricants being compatible with their vacuum application.Vacuum RatingPlease see the table on the next page for vacuum ratings for different series valves. Valves are tested in the closed position. Please note that floating ball valves that do not include our pyramidal stem seal are not rated for vacuum service:Valve Type Vacuum rating Floating Ball (with Pyramidal Stem Seal, PTFE packing) 0.01 torrFloating Ball (with Pyramidal Stem Seal, graphite packing) 1 torr Resilient Seated Butterfly Valves (OS/OSB Series, NS/NSP Series) 0.01 torrAS/ASC Series PFA Lined Butterfly Valve 0.01 torrHigh Performance Butterfly Valves (PTFE packing)0.01 torrHigh Performance Butterfly Valves (graphite packing) 1 torr High Performance Metal Seated Butterfly Valves (graphite packing) 1 torrLB Series Lined Ball Valve 0.01 torrSoft Seated Trunnion Valves 10 torrNote: Colors represent corresponding vacuum state.Valve Packages(Others Available)3-Piece, 2-Piece, and Uni-Body Ball Valves:3-Piece: Literature Download & Content2-Piece & Uni-Body: Literature Download & Web ContentResilient Seated Butterfly Valves (Series OS/OSB, Series NS/NSP, Series AS/ASC):Literature Download & Web ContentHigh Performance Butterfly Valves (Series P1S/P1F/P1M/P1H):Literature Download & Web ContentTrunnion Ball Valves (Series TS2/TS3): Literature Download & Web ContentLB Series Lined Ball Valves: Literature Download & Web Content。

GMT dc-80na说明书

原装GMT自动门DC80北京GMT自动平移门授权销售安装维修中心，北**亿自动门提供完善的GMT80自动门售前售中和售后规范服务。

GMT8**机优点与特点品质保证：
1.GMT80微电脑控制器运用32位CPU技术能够快速、正确捡知门扇情况（大小、重量）设置门扇运行参数，使门保持流畅运行状态；并且有记忆、修正功能；智能化程度高。

2.GMT80自动门直流无刷电机，力矩大、寿命长、效率高；减速箱内使用斜齿轮传动，整机平稳可靠。

3.周到的人性化设计，安全性能好，在关闭时，如有人或物被夹，设有特别检测功能；
如遇人推拉门扇，程序自动识别而不紊乱；手动开合力小，在停电的情况下，门可用手轻松打开。

4.同步带及滚轮采用新型材料，耐磨坚固，先进的平顶圆弧传动，使驱动更加平稳。

5.尾轮部件装有皮带张力调整器，吊架可方便调整门扇高度、水平度，施工更简便。

6.配有安全光线接口，满足客户更高的安全要求。

7.半开功能可保持空调的环境下，节约能源消耗。

8.完善的服务体系，遍布全国的销售网络，**的售后服务。

GMT自动门DC-80NA-D型号附属选配件功能：
通过增加遥控器，可更加方便的开关门扇
通过增加功能扩展模块，安装五档功能开关，可实现自动、常开、单向进出、常闭、半开功能
通过增加后备电源（24V），可实现断电开门，满足消防要求。

通过增加功能扩展模块电锁，可实现双门互锁功能。

门禁刷卡器，电锁可直接从功能扩展模块取电，实现门禁开锁，开门功能
GMT感应器
GMT80自动门控制器。

KS1000自动门说明书

Sliding door drive unit平滑门操作器KS1000Assembly-and operating instructions安装调试说明KBB Automated Entrances Inc.北京凯必盛自动门技术有限公司忠告《安装调试说明》明确了北京凯必盛自动门技术有限公司与用户之间就产品的质量保证责任，售后服务方面权利与义务产生和终止的约定。

请务必在使用本公司产品前认真阅读《安装调试说明》第一章概述1．1手册使用说明----------------------------------------------------------------------------------- 1．2产品说明----------------------------------------------------------------------------------------- 1．3应用范围----------------------------------------------------------------------------------------- 1．4技术参数----------------------------------------------------------------------------------------- 1．5安装所需工具------------------------------------------------------------------------------------ 1．6安装流程图---------------------------------------------------------------------------------------第二章基础安装2．1 安装形式------------------------------------------------------------------------------------------- 2．2 安装条件------------------------------------------------------------------------------------------- 2．3 承重梁的安装-------------------------------------------------------------------------------------第三章安装操作器3．1 安装挂轮组件------------------------------------------------------------------------------------- 3．2 把门扇装在挂轮组件上------------------------------------------------------------------------- 3．3 承重梁上挡块的安装的安装-------------------------------------------------------------------- 3．4 防脱轮的调整-------------------------------------------------------------------------------------- 3．5 驱动器的安装-------------------------------------------------------------------------------------- 3．6 反向轮的安装-------------------------------------------------------------------------------------- 3．7 组装皮带和皮带夹--------------------------------------------------------------------------------3．4 齿形皮带的安装---------------------------------------------------------------------------------- 3．5 主控器的安装------------------------------------------------------------------------------------- 3．6 控制器的安装-------------------------------------------------------------------------------------第四章通电调试4．1 运行前准备---------------------------------------------------------------------------------------- 4．2 电气设定------------------------------------------------------------------------------------------- 4．3 系统启动------------------------------------------------------------------------------------------- 4．4 自检过程的中断----------------------------------------------------------------------------------第五章操作器实现的功能5．1 概述------------------------------------------------------------------------------------------------- 5．2 PSA控制器（可选件）------------------------------------------------------------------------- 5．2．1 操作功能（第一级）----------------------------------------------------------------- 5．2．2 设定功能（第二级）----------------------------------------------------------------- 5．2．3 编程功能（第三级）----------------------------------------------------------------- 5．2．4 故障显示功能（第四级）----------------------------------------------------------- 5．3安全保护装置-----------------------------------------------------------------------------------5．4操作器主要的输入与输出端子功能-------------------------------------------------------- 5．5互锁功能----------------------------------------------------------------------------------------- 5．6注意细节----------------------------------------------------------------------------------------- 第六章维护与故障排除6．1 安全责任------------------------------------------------------------------------------------------- 6．2维护------------------------------------------------------------------------------------------------ 6．3故障排除-------------------------------------------------------------------------------------- --- 6．4KS1000零部件清单---------------------------------------------------------------------------- 6．5环保处理--------------------------------------------------------------------------------------- --附图附图1：盖板安装图------------------------------------------------------------------------------------ 附图2、两翼门安装图--------------------------------------------------------------------------------- 附图3、左开门的安装图------------------------------------------------------------------------------ 附图4、右开门的安装图------------------------------------------------------------------------------ 附图5、主控器接线图--------------------------------------------------------------------------------- 附图6、电池电子机械锁接线图--------------------------------------------------------------------- 附图7、启动信号接线图------------------------------------------------------------------------------第一章概述1．1手册使用说明●手册对门的安装、调试、维护及故障排除进行了准确说明。

ECO 系列自动门使用说明书

ECO Series AUTOMATIC DOOR SYSTEM1、Using permanent magnet DC motor drives, more stable performance, and high precision .2、Smooth operation even with high speeds.3、Pre-adjusted and tested in the factory with self-learning functions for opening and closing speed.No extra works for additional adjustments in the jobsite make theinstallation works fast and easy.saving space and flexible installation.4、Lower energy consumption.TYPE: ECO 02/C 中分轿门TYPE: ECO 02/CTwo Panels Center Opening Car DoorTYPE: ECO 02/R-L旁开轿门TYPE: ECO 02/R-LTwo Panels Telescopic Opening Car DoorOSCAR O SeriesAUTOMATIC DOOR SYSTEM1、Using AC VVVF motor drive, controlled by Panasonic VVVFdoor inverter.2、It utilizes the synchronous belt drive, low noise.3、Strong resistance of electromagnetic interference.4、Speed, position and torque adjustable for opening andclosing curve.5、Towed truck with mechanical anti-derailment devices.TYPE: OSCAR 02/CPL 60065070075080085090095010001050110011501200D162/D2217/D3/225A 1290134013901560166017101890194019902190224022902340B211271296361436中分轿门TYPE: OSCAR 02/CTwo Panels Center Opening Car DoorOSCAR 系列自动门AUTOMATIC DOOR SYSTEM标准配置不含轿门锁 Standard configuration are not including the car door lock.接受特殊规则定制 Accept for special size Customized.ECO 中分门机OSCAR中分门机中分层门TYPE: 01/CTwo Panels Center Opening Landing DoorECO/OSCAR 系列自动门AUTOMATIC DOOR SYSTEMTYPE: 01/C• TYPE:01/C 层门同时适用ECO、OSCAR 系列门机。

新韩自动门说明书

新韩自动门说明书1. 简介新韩自动门是一款高品质、高安全性的自动门系统。

本说明书将详细介绍新韩自动门的特点、功能、安装步骤以及使用注意事项，帮助用户正确使用和维护自动门，确保其长久的正常运行。

2. 特点与功能2.1 特点•高品质：新韩自动门采用优质材料制造，严格按照国际标准进行生产，确保产品质量可靠。

•高安全性：配备先进的安全传感器和防夹功能，确保使用过程中不会造成人员伤害。

•静音设计：采用先进的减震技术和静音驱动系统，开关过程中噪音极低。

•节能环保：采用智能控制系统，能够根据实际需求调整开关速度和工作时间，节约能源。

2.2 功能•自动感应开关：通过红外线传感器或微波雷达感应到人员接近时，自动打开或关闭门体。

•手动开关模式：可通过按钮手动控制门体的开启和关闭。

•多种开关方式：可根据用户需求设置不同的开关模式，如常开、常闭、半开等。

•自动锁定功能：门体关闭后自动锁定，确保安全性。

•防夹功能：配备多重防夹传感器，可感知到门体周围的障碍物，避免夹伤事件发生。

•过载保护：当门体受到外力撞击或超载时，自动停止运行以保护设备和人员安全。

3. 安装步骤3.1 准备工作在安装新韩自动门之前，请确保以下准备工作已完成： 1. 根据施工图纸确定安装位置，并确保该位置没有任何障碍物。

2. 检查电源是否符合要求，并准备好所需的电缆和配件。

3. 确保具备安装所需的工具和设备。

3.2 安装步骤1.固定地轨：根据施工图纸确定地轨位置，在地面上进行固定。

2.安装门扇：将门扇与地轨连接，并确保门扇能够顺畅运行。

3.连接控制系统：将控制系统与门扇连接，并按照说明书进行正确接线。

4.安装感应器：根据需要选择红外线传感器或微波雷达感应器，并按照说明书进行正确安装。

5.连接电源：将电源线连接到控制系统，并确保电源接地良好。

6.调试测试：完成以上步骤后，对自动门进行调试测试，确保各项功能正常。

4. 使用注意事项为了确保使用新韩自动门的安全和正常运行，请注意以下事项： 1. 请勿将手指、衣物等放在门扇运行区域内，以免夹伤。

自动门控制器用户指南

自动门控制器用户指南1、技术规格2、基本功能设置3、特殊功能设置4、错误代码5、连接设置6、操作设置7、其他1、技术规格控制器查看尺寸： 323 * 60 （毫米）电路板尺寸： 340 * 56 （毫米）2、基本功能设置按[菜单]按钮将会出现基本功能设置模式。

继续按[菜单]按钮功能设置模式将改变，并显示出来。

然后按[向上]或[向下]按钮来变更设定值，按[设置]按钮储存这个值。

此后，基本功能设置模式会在5秒后自动消失。

3、特殊功能设置按[设置]按钮超过3秒钟将会出现特殊功能设置模式。

其菜单可以按[菜单]按钮改变，然后按[向上]或[向下]按钮改变既定值，按[设置]按钮保存既定值。

此后，特殊功能设置模式会在5秒后自动释放。

预防大门打开的设置0：大门被迫打开时低速运行1：大门被迫打开时高速运行4、错误代码自动门最初开放时显现。

E00：没有建立自动门设置E01：自动门的编码器出现问题E11：设置自动门的运行功率出现问题（问题发生在初始运行）EEE：因为严重的问题对构造的要求有需要时5、连接设置对于主控制器，连接外部的连接器划分如下：1 ）电源连接器作为必须由专用电源提供的连接器，它输入AC24V2 ）电机连接器这是一个4针的连接器供电的电动机，包括2引脚电机功率和2引脚电机锁。

3 ）电机编码器作为连接器检查电机旋转，它为其独家使用而制造4 ）外6针接线端子1 、直流12V输出2 、接地3 、打开4 、打开5 、外部安全传感器6 、外部安全传感器5 ）安全传感器连接器利用其自身的安全传感器，自动门控制器配备有一个专用的连接器6 ）下载连接这种自动门控制器配备有一个专用的连接器的升级程序6、操作设置1）自动门安装后接上电源，大门将按照初始设置检查其状态。

2）设置结束后，“ 〜哔”蜂鸣器声音会出现。

3）进入基本功能设置模式后按自动门[菜单]按钮，在第9 ，第10条和门的方向使用安全传感器。

如果其使用是不必要的或当前的大门方向是正确的，没有必要再设置。

电动门、伸缩门遥控控制器使用说明书概要

电动门、伸缩门遥控控制器使用说明书本遥控控制器适用于平移门、对开平移门、伸缩门、对开伸缩门、道闸、对开道闸,单相电机设备控制等门种作常规的“开、停、关、限位”控制；通过遥控器操作，可使控制面板所有按键功能被锁定，防止外人通过控制盒盗开大门；遥控为固定码。

一、购入时请注意1、检查控制器外壳是否破损或变形2、检查包装中有无合格证3、打开控制器后是否有零散物，电路板是否异常二、安装场所（请专业人士安装调试）安装的场所及环境不适宜会缩短本产品的使用寿命，请安装于下列场所：1、周围温度：－10℃~+45℃且通风情形良好2、无滴水及湿气低的场所3、无日光照射，高温及严重落尘的场所4、无腐蚀性气体及液体的场所5、无振动、无磁场干扰的场所6、儿童不易操作到，保养及检查容易的场所三、产品型号：OM-AC390系列电气参数：输入电压：220V±15% 输出电压：220V±15%每路电机额定电流：20A 每路警灯额定电流： 5A遥控方式：无线电编码遥控距离：空旷100米（无障碍物）四、产品维护1、用户应对红外开关每月检测一次，以确保遇阻返回功能正常2、遥控器使用DC12V,23A电池，使用寿命一年，注意更换电池。

切勿受潮、摔打、撞击，如欲修改密码，请注意主机与遥控器的编码一定要一致。

CAME 自动门控制器安装说明书

1. Barrette de connexion alimentation et bus 2. VOYANT rouge communication module sur bus 3. VOYANT rouge signalisation réceБайду номын сангаасtion incorrecte 4. VOYANT vert signalisation réception correcte 5. VOYANTS rouges signalisation intensité signal à la réception 6. Commutateur DIP programmation 7. Bouton redémarrage module 8. Autoprotection anti-ouverture 9. Autoprotection anti-cisaillement 10. Antenne 868 (ANT1) 11. Antenne 433 (ANT2)
Le dispositif est doté en outre d'un bouton externe anti-cisaillement ᶋ et d'un bouton interne anti-ouverture ᶊ (alarme Autoprotection).
connectés. Tenir compte également de l'Autoprotection anti-cisaillement ᶋ pour la position et, si nécessaire, régler le commutateur DIP 8 sur ON ᶈpour la désactiver.
ment activée

全自动电动门车库门控制器说明书5.0BD

朝上拨：O F F
1 OFF 2 OFF 1 OFF 2 OFF 1 OFF 2 ON 1 ON 2 ON
3 OFF 45秒 3 ON 22秒 3 ON 15秒 3 ON 5秒默认
2、如果需要调节车熄火后延时多少秒后再关门,则按上表拨动拨码开关; 3、把应答机放在车内，把随机配送的USB线,插到车上的USB插座上.如果汽车不带USB口,那么可以买一个带USB口的点烟器; 应答机无需调试.插电就可用; 4、调节动作距离：在现场把应答机放在汽车内，调节车库内解码器的天线到适当长度，实现你想要的感应距离。建议调节成汽车距车库门为1 0米左右时,能可靠开门关门.如果是用于院子门,加装的防雨箱不方便拉天线,则可在试好距离后,用等长的软多股电线铰在天线头上上代替拉杆天线)
◆自家汽车靠近车库，车库门自动打开； ◆汽车离家或回家进库熄火，车库门自动关闭； ◆原有遥控器的本地操作同时可使用； ◆安全性高，约６百万地址加密； ◆安装容易，无须布线，已经装修结束的也可以升级； ◆兼容性好，门原先的控制系统可以正常同时使用； ◆ 适应性强,可与任何电动门匹配，如别墅围墙庭院平开门、平移门、伸缩门； ◆没有传统拍照识别、蓝牙道闸控制系统对场地的要求，无需另设立柱、地感感应装置、不会影响居家环境美观；
注意事项
! 请使用标准直流电源，插错电源，有可能烧坏主机电路！ ! 若用于工厂等进出门车辆较多场合，停车熄火时请注意门口有无跟车，自动门口应该设立禁止跟车提醒！ ! 一套解码器标配2个应答机,即可供两辆车使用;如果需要更多的车辆使用,只要增加应答机即可。 ! 没有电子基础的请先学习视频教程的焊线方法，把线改焊接到业主提供的遥控器开门、关门按键上(遥控器必须有单独的开、关门按键，不适用一个按键公用开关门的电动门！)如果不知道怎么焊接，那么可联系我公司，我们会提供技术指导，首次也可寄来，我们代你焊接好做为样板。

YS-K01门机控制器说明书-V1.2 通用版本

YS-K01门机控制器说明书前言感谢您购买苏州易升电梯部件有限公司研制的YS-K01门机控制器！YS-K01门机控制器（以下简称控制器），本说明书介绍了如何正确使用控制器，全面介绍了控制器的安装配线、操作与调试、故障对策、保养维护等详细信息。

在使用前，请务必认真阅读本说明书。

同时，请在完全理解产品的安全注意事项后再使用该产品。

使用本说明书请注意：●请妥善保存本说明书，以备后用。

●由于产品升级或规格变更，以及为了提高说明书的可读性和准确性，本说明书的内容会及时进行变更。

●由于损坏、遗失、或其它原因需要订购说明书时，请与本公司各区域分销商联系，或直接联系本公司技术服务中心。

●对于初次使用本产品的用户，应先认真阅读本说明书。

●如您在使用中仍有一些不确定的使用问题，请与本公司技术服务中心联系。

●全国统一服务电话：0512-********、82079651●产品保修单在说明书的最后一页，请妥善保存，以备后用。

目录第一章安全信息及注意事项 (1)1.1安全定义 (1)1.2注意事项 (1)第二章控制器的安装配线 (2)2.1接线端子排列 (3)2.1.1电源开关说明 (3)2.1.2输入主回路端子说明 (3)2.1.3输出主回路端子说明 (3)2.1.4控制信号输入输出端子说明 (4)2.1.5 RJ45接口说明 (4)2.1.6状态指示灯说明 (5)2.2控制器接线 (5)第三章控制器的操作 (6)3.1 YS-P01操作器显示说明 (6)3.1.1 YS-P01操作器的显示状态 (8)3.1.2 YS-P01操作器自检 (9)3.1.3 YS-P01恢复默认参数和清除记忆信息显示 (10)3.2 YS-P02操作器显示说明 (12)3.2.1 YS-P02操作器显示状态 (13)3.2.2 YS-P02操作器自检 (15)3.2.3 YS-P02恢复默认参数和清除记忆信息 (17)3.3 YS-P03操作器显示说明 (17)3.3.1 YS-P03操作器显示状态 (18)3.3.2 YS-P03操作器加解用户密码 (20)3.3.3 YS-P03操作器自检 (21)3.3.4 YS-P03恢复默认参数和清除记忆信息显示 (22)3.4参数上传和下载批处理 (23)3.4.1 YS-P01操作器上传和下载参数 (24)3.4.2 YS-P02操作器上传和下载参数 (26)3.4.3 YS-P03操作器上传和下载参数 (28)第四章详细功能介绍 (30)4.1 P0组基本参数 (30)4.2 P1组电机额定参数 (31)4.3 P2组编码器门宽参数 (32)4.4 P3组开门曲线参数 (32)4.5 P4组关门曲线参数 (33)4.6 P5组力矩参数 (34)4.7 P6组高级参数 (35)4.8 P7组矢量控制参数 (36)4.9 P8组开环矢量电机参数 (37)4.10 P9组故障记录参数 (38)第五章控制器的调试 (39)5.1电机调谐（确保P0.06=0） (39)5.2门宽自学习（确保P0.06=0） (39)5.3开关门曲线优化调整 (40)5.3.1开门曲线优化调整 (40)5.3.2关门曲线优化调整 (41)5.4调试结束并入系统自动运行 (42)5.5开关门到位信号 (42)5.6重开门信号 (42)5.7控制器运行历史状态跟踪 (42)5.8软件版本 (42)5.9调试说明 (43)5.9.1调试须知 (43)5.9.2调试步骤 (44)第六章故障诊断及对策 (45)第七章维护保养 (47)7.1日常维护 (47)7.2定期维护 (48)7.3控制器易损件的更换 (48)7.4报废处理 (48)附录 A 功能参数速查表 (49)苏州易升电梯部件有限公司第一章安全信息及注意事项第一章安全信息及注意事项1.1 安全定义危险标记为危险的信息对于避免安全事故至关重要。

慧川科技自动门控制器说明书

自动门控制器说明书特点：软启动，门体启动平稳；尤其关门运行中再开门时，门体运行平稳；施工中，线缆连线简单、方便，只需对应端口插入，不易出错；所有线缆的排序都相同，方便制作；通过百万次的可靠性运行试验。

1.控制器图：1.1上层接线端口，线色对应：1．1.1锁端口(LOCK)（使能功能：短接A 、B 线）1--(+)24VDC RED （红）2--(-)0VDC BLACK （黑）3--锁信号A GREEN （绿）4--锁信号B YELLOW （黄）1.1.2刷卡端口(CARD)（使能功能：短接A 、B 线）1--(+)12VDC RED （红）2--(-)0VDC BLACK （黑）3--刷卡信号A GREEN （绿）4--刷卡信号B YELLOW （黄）1.1.3通讯端口(COMMU)1--(+)12VDC RED （红）2--(-)0VDC BLACK （黑）3--A(MAX485)GREEN （绿）4--B(MAX485)YELLOW （黄）1.1.4信号端口(SIGNAL)（标准继电器无源触点：关门时为常开，开门时为常闭）1—空RED （红）2--空BLACK （黑）3—输出信号1GREEN （绿）4—输出信号2YELLOW （黄）1.2下层接线端口，线色对应：1.2.1内开门端口(INNER)（使能功能：短接A 、B 线）1--(+)24VDC RED （红）慧川科技2--(-)0VDCBLACK （黑）3--内开门信号A GREEN （绿）4--内开门信号B YELLOW （黄）1.2.2外开门端口(OUTER)（使能功能：短接A 、B 线）1--(+)24VDC RED （红）2--(-)0VDC BLACK （黑）3--外开门信号A GREEN （绿）4--外开门信号B YELLOW （黄）1.2.3火警端口(FIRE)（使能功能：短接A 、B 线）1--(+)24VDC RED （红）2--(-)0VDC BLACK （黑）3--火警信号A GREEN （绿）4--火警信号B YELLOW （黄）1.2.4安全光线端口(SAFE)（使能功能：短接A 、B 线）1--(+)24VDC RED （红）2--(-)0VDC BLACK （黑）3--安全光线信号A GREEN （绿）4--安全光线信号B YELLOW （黄）1.3马达、电源接线端子：1.3.1马达插座9芯（向里）：1.3.2电源插座6芯（向里）：A BCVCC VSS SASBSCACN ACL CO1CO2GND+24V慧川科技2.调节器（附件）：专用接线端子，线色对应：1--(+)12VDC RED （红）2--(-)0VDC BLACK （黑）3--A(MAX485)GREEN （绿）4--B(MAX485)YELLOW （黄）接控制器通讯口(COMMU)2.1调节器操作：调节器接上控制器通讯口后，当自动门运行一次，读入自动门参数，再进行调节。
