绝缘子（1）常用电压等级杆塔绝缘子串的片数绝缘子片数电压等级直线杆耐杆110 千伏7 8220 千伏13 14500 千伏25 27（2）线路和发电厂、变电所设备外绝缘各污秽等级和对应盐密、爬电比距。

表1 线路和发电厂、变电所污秽等级污秽等级污湿特征盐密（mg/cm2）线路发电厂变电所0 大气清洁地区及离海岸盐场50km以上无明显污染地区≤0.03Ⅰ大气轻度污染地区，工业区和人口低密集区，离海岸盐场10km～50km地区，在污闪季节中干燥少雾（含毛毛雨）或雨量较多时＞0.03～0.06 ≤0.06Ⅱ大气中等污染地区、轻盐碱和炉烟污秽地区，离海岸盐场3km～10km地区，在污闪季节中潮湿多雾（含毛毛雨）但雨量较少时＞0.06～0.10 ＞0.06～0.10Ⅲ大气污染较严重地区，重雾和重盐碱地区，近海岸盐场1km～3km地区，工业与人口密度较区，离化学污源和炉烟污秽300m～1500m的较严重污秽地区＞0.10～0.25 ＞0.10～0.25Ⅳ大气特别严重污染地区，离海岸盐场1km以，离化学污源和炉烟污秽300m以的地区＞0.25～0.35 ＞0.25～0.35 表2 各污秽等级下的爬电比距分级数值污秽等级爬电比距（cm/kV）线路发电厂、变电所220kV及以下330kV及以上220kV及以下330kV及以上0 1.39 1.45 ——Ⅰ 1.39～1.74 1.45～1.82 1.60 1.60 Ⅱ 1.74～2.17 1.82～2.27 2.00 2.00 Ⅲ 2.17～2.78 2.27～2.91 2.50 2.50 Ⅳ 2.78～3.30 2.91～3.45 3.10 3.10注：线路和发电厂、变电所爬电比距计算时取系统最高工作电压。

表3 额定电压与系统最高工作电压额定电压（kV）10 35 110 220 500 系统最高工作电压（kV）12 40.5 126 252 550（3）常用绝缘子主要数据：表1-1 标准型钢化玻璃绝缘子型号和参数（厂）型号FC70/127 FC70/146 FC100/127 FC100/146 FC120/127 FC120/146 FC160/146 FC160/155 最小机械破坏负荷kN 70 70 100 100 120 120 160 1601小时机电负荷kN 52.5 52.5 75 75 90 90 120 120公称直径 D mm 255 255 255 255 255 255 280 280结构高度127 146 146 146 127 146 146 155mm泄漏距离320 320 320 320 320 320 400 400mm钢脚代号N 16A 16A 16A 16A 16A 16A 20 20工频干耐受kV 70 70 70 70 70 70 75 75工频湿耐受kV 40 40 40 40 40 40 45 45冲击耐受100 100 100 100 100 100 110 110kV最小击穿电压kV 130 130 130 130 130 130 130 130绝缘子净重kg 3.6 3.7 3.9 4 3.9 4 6 6.2 表1-2 标准型钢化玻璃绝缘子型号和参数（厂）型号FC160/170 FC210/170 FC240/170 FC300/195 FC400/205 最小机械破坏负荷kN 160 210 240 300 4001小时机电负荷kN 120 157.5 180 225 300公称直径 D mm 280 280 280 320 360结构高度170 170 170 195 205 mm泄漏距离400 400 400 485 550 mm钢脚代号N 20 20 24 24 28工频干耐受kV 75 75 75 85 90工频湿耐受kV 45 45 45 50 55冲击耐受kV 110 110 110 130 140最小击穿电压kV 130 130 130 130 130绝缘子净重kg 6.5 7.2 7.5 10.6 14表2-1 耐污型钢化玻璃绝缘子型号和参数（厂）型号FC70P/146 FC100P/146 FC120P/146 FC7P/146 FC10P/146 FC12P/146 FC70PL/146 FC100PL/146 最小机械破坏负荷kN 70 100 120 70 100 120 70 1001小时机电负荷kN 52.5 75 90 52.5 75 90 52.5 75公称直径 D mm 280 280 280 255 255 255 320 320结构高度146 146 146 146 146 146 146 146 mm泄漏距离450 450 450 400 400 400 550 550 mm钢脚代号N 16A 16A 16A 16A 16A 16A 16A 16A工频干耐受kV 85 85 85 80 80 80 90 90工频湿耐受kV 50 50 50 45 45 45 55 55冲击耐受kV125 125 125 110 110 110 140 140 最小击穿电压kV 130 130 130 130 130 130 130 130 绝缘子净重kg 5.8 5.8 5.8 4.6 4.6 4.6 7 7 表2-2 耐污型钢化玻璃绝缘子型号和参数（厂）型号FC120PL/146 FC70SPE/146 FC100SPE/146 FC120SPE/146 FC16P/155 FC16P/170 FC160P/146 FC160P/155 最小机械破坏负荷kN 120 70 100 120 160 160 160 160 1小时机电负荷kN 90 52.5 75 90 120 120 120 120 公称直径 D mm 320 330 330 330 280 280 330 330 结构高度mm146 146 146 146 155 170 146 155 泄漏距离mm550 612 612 612 450 450 550 550 钢脚代号N 16A 16A 16A 16A 20 20 20 20 工频干耐受kV 90 90 90 90 85 85 90 90 工频湿耐受kV 55 55 55 55 50 50 55 55 冲击耐受kV140 140 140 140 125 125 140 140 最小击穿电压kV 130 130 130 130 130 130 130 130 绝缘子净重kg 7 8.9 8.9 8.9 7.2 7.3 8.8 8.8 表2-3 耐污型钢化玻璃绝缘子型号和参数（厂）型号FC160P/170 FC21P/170 FC210P/170 FC240P/170 FC300P/195 FC160PH/155 FC210PH/170最小机械破坏负荷kN 160 210 210 240 300 160 2101小时机电负荷kN 120 157.5 157.5 180 225 120 157.5公称直径 D mm 330 280 330 330 380 330 330结构高度mm170 170 170 170 195 155 170泄漏距离mm550 450 550 550 690 550 550钢脚代号N 20 20 20 24 24 20 20工频干耐受kV 90 85 90 90 100 90 90工频湿耐受kV 55 50 55 55 60 45 45冲击耐受kV140 125 140 140 155 130 130最小击穿电压kV 130 130 130 130 130 130 130绝缘子净重kg 8.9 7.3 10.2 10.4 15.3 8 8.4表3 标准型钢化玻璃绝缘子型号和参数（厂）型号机械破坏负荷公称结构高度圆盘直径公称爬电距离钢脚直径工频湿闪电压工频击穿电压净重（kg）（kN）（mm）（mm）（mm）（mm）（kV）（kV）LXY-70 LXY1-70 LXY-100 LXY-120 LXY3-160 LXY3-210 LXY3-300707010012016021030014014614614615517019525525525525528028032032032032032038039048516161616202024404040404242451101101101101101201203.773.784.104.206.206.7010.7表4 防污型钢化玻璃绝缘子型号和参数（厂）型号机械破坏负荷（kN）公称结构高度（mm）圆盘直径（mm）公称爬电距离（mm）钢脚直径（mm）工频湿闪电压（kV）工频击穿电压（kV）净重（kg）LXHY4-70 LXHY3-70 LXHY4-100 LXHY4-120 XLHY3-160 LXHY5-160 LXHY3-210707010012016016021014616014614615517017025525528028028032032040040045045045054054016161616202020454545455050501201201201201201201204.84.85.45.57.08.89.2表5 普通型悬式瓷质绝缘子型号参数型号XP-40C XP-70 XP-100 XP-120 XP-160 XP-210 XP-210 XP-300 圆盘外径(mm) 190 255 255 255 280 280 280 320 总高度(mm) 140 146 146 146 155 170 170 195 铁脚直径(mm) 16 16 16 16 20 20 24 24 公称爬电距离(mm) 200 295 295 295 360 335 335 370 机械破坏负荷(kN) 40 70 100 120 160 210 210 300 工频湿闪电压(kV) 30 40 40 40 42 42 42 45 工频击穿电压(kV) 90 110 110 110 110 120 120 120 净重(kg) 2.6 4.6 5.5 6.2 7.8 8.7 9.1 14.5表6 防（耐）污型悬式瓷质绝缘子型号参数型号XP-70 XP-100 XP-100 XP-100 XP-160 XP-210 XP-210圆盘外径(mm) 255 255 280 255 300 300 300总高度(mm) 146 160 160 146 155 170 170铁脚直径(mm) 16 16 16 16 20 20 24公称爬电距离(mm) 400 400 450 400 450 432 432机械破坏负荷(kN) 70 100 100 100 160 210 210工频湿闪电压(kV) 45 45 45 45 50 50 50工频击穿电压(kV) 120 120 120 120 120 120 120净重(kg) 5.25 5.4 7.5 5.6 9.5 9.8 10.2表7-1 JB/T8460-1996标准：棒形悬式复合绝缘子主要尺寸与特性序号绝缘子型号推荐序号额定电压kV额定机械拉伸负荷kN连接结构标记结构高度H.mm最小电弧距离h.mm最小公称爬电距离L.mm雷电全波冲击耐受电压kV(峰值)不小于操作冲击耐受电压kV(峰值)不小于工频一分钟湿耐受电压kV(峰值)不小于1 FXB1-110/70 1 110 70 16 1180±15 1000 2520 550 —2302 FXB2-110/70 1 110 70 16 1240±15 1000 2520 550 —2303 FXB3-110/70 1 110 70 16 1180±15 1000 3150 550 —2304 FXB4-110/70 1 110 70 16 1240±15 1000 3150 550 —2305 FXB1-110/100 1 110 100 16 1180±15 1000 2520 550 —2306 FXB2-110/100 1 110 100 16 1240±15 1000 2520 550 —2307 FXB3-110/100 1 110 100 16 1180±15 1000 3150 550 —2308 FXB4-110/100 1 110 100 16 1240±15 1000 3150 550 —2309 FXB1-220/100 2 220 100 16 2150±30 1900 5040 1000 —39510 FXB2-220/100 2 220 100 16 2240±30 1900 5040 1000 —39511 FXB3-220/100 2 220 100 16 2150±30 6300 1000 —39512 FXB4-220/100 2 220 100 16 2240±30 1900 6300 1000 —39513 FXB1-220/160 2 220 160 20 2150±30 1900 5040 1000 —39514 FXB2-220/160 2 220 160 20 2240±30 1900 5040 1000 —39515 FXB3-220/160 2 220 160 20 2150±30 1900 6300 1000 —39516 FXB4-220/160 2 220 160 20 2240±30 1900 6300 1000 —39517 FXB1-500/160 3 500 160 20 4030±50 3600 11000 2050 1240 74018 FXB2-500/160 3 500 160 20 4450±50 4000 11000 2250 1240 74019 FXB3-500/160 3 500 160 20 4030±50 3600 13750 2050 1240 74020 FXB4-500/160 3 500 160 20 4450±50 4000 13750 2250 1240 74021 FXB1-500/210 3 500 210 20 4050±50 3600 11000 2050 1240 74022 FXB2-500/210 3 500 210 20 4450±50 4000 11000 2250 1240 74023 FXB3-500/210 3 500 210 20 4030±50 3600 13750 2050 1240 74024 FXB4-500/210 3 500 210 20 4450±50 4000 13750 2250 1240 74025 FXB1-500/300 3 500 300 24 4030±50 3600 11000 2050 1240 74026 FXB2-500/300 3 500 300 24 4450±50 4000 11000 2250 1240 74027 FXB3-500/300 3 500 300 24 4030±50 3600 13750 2050 1240 74028 FXB4-500/300 3 500 300 24 4450±50 4000 13750 2250 1240 74029 FXB1-500/400 4 500 400 28 4030±50 3600 11000 2050 1240 74030 FXB2-500/400 4 500 400 28 4450±50 4000 13750 2250 1240 74031 FXB3-500/400 4 500 400 28 4030±50 3600 11000 2050 1240 74032 FXB4-500/400 4 500 400 28 4450±50 4000 13750 2250 1240 74033 FXB1-500/530 4 500 530 32 4030±50 3600 11000 2050 1240 74034 FXB2-500/530 4 500 530 32 4450±50 4000 13750 2250 1240 74036 FXB4-500/530 4 500 530 32 4450±50 4000 13750 2250 1240 740表7-2 MPC国际电工棒形悬式复合绝缘子主要尺寸与特性序号绝缘子型号推荐图号额定电压KV额定机械拉伸负荷KN连接结构标记结构高度H.mm最小电弧距离h.mm最小公称爬电距离L.mm雷电全波冲击耐受电压KV(峰值)不小于操作冲击耐受电压KV(峰值)不小于工频一分钟湿耐受电压KV(峰值)不小于1 FXBW-10/70 1 10 70 16 415±15 200 400 165 ——502 FXBW1-35/70 1 35 70 16 610±15 450 810 230 ——953 FXBW2-35/70 1 35 70 16 650±15 450 810 230 ——954 FXBW3-35/70 1 35 70 16 610±15 450 1015 230 ——955 FXBW4-35/70 1 35 70 16 650±15 450 1015 230 ——956 FXBW1-66/70 1 66 70 16 870±15 700 1450 410 ——1857 FXBW2-66/70 1 66 70 16 940±15 700 1450 410 ——1858 FXBW3-66/70 1 66 70 16 870±15 700 1900 410 ——1859 FXBW4-66/70 1 66 70 16 940±15 700 1900 410 ——18510 FXBW1-110/70 1 110 70 16 1180±15 1000 2700 550 ——30011 FXBW2-110/70 1 110 70 16 1240±15 1000 2700 550 ——30012 FXBW3-110/70 1 110 70 16 1180±15 1000 3150 550 ——30013 FXBW4-110/70 1 110 70 16 1240±15 1000 3150 550 ——30014 FXBW1-110/100 1 110 100 16 1180±15 1000 2700 550 ——30015 FXBW2-110/100 1 110 100 16 1240±15 1000 2700 550 ——30016 FXBW3-110/100 1 110 100 16 1180±15 1000 3150 550 ——30017 FXBW4-110/100 1 110 100 16 1240±15 1000 3150 550 ——30018 FXBW1-220/100 2 220 100 16 2150±30 1900 5100 1175 ——54019 FXBW2-220/100 2 220 100 16 2240±30 1900 5100 1175 ——54020 FXBW3-220/100 2 220 100 16 2150±30 1900 6300 1175 ——54021 FXBW4-220/100 2 220 100 16 2240±30 1900 6300 1175 ——54022 FXBW1-220/160 2 220 160 20 2150±40 1900 5100 1175 ——54023 FXBW2-220/160 2 220 160 20 2240±30 1900 5100 1175 ——54024 FXBW3-220/160 2 220 160 20 2150±30 1900 6300 1175 ——54025 FXBW4-220/160 2 220 160 20 2240±30 1900 6300 1175 ——54026 FXBW1-500/160 3 500 160 20 4030±50 3600 12000 2050 1300 78027 FXBW2-500/160 3 500 160 20 4450±50 4000 12000 2250 1300 78028 FXBW3-500/160 3 500 160 20 4030±50 3600 13750 2050 1300 78029 FXBW4-500/160 3 500 160 20 4450±50 4000 13750 2250 1300 78030 FXBW1-500/210 3 500 210 20 4030±50 3600 12000 2050 1300 78031 FXBW2-500/210 3 500 210 20 4450±50 4000 12000 2250 1300 78032 FXBW3-500/210 3 500 210 20 4030±50 3600 13750 2050 1300 78033 FXBW4-500/210 3 500 210 20 4450±50 4000 13750 2250 1300 78035 FXBW2-500/300 3 500 300 24 4450±50 4000 12000 2250 1300 78036 FXBW3-500/300 3 500 300 24 4030±50 3600 13750 2050 1300 78037 FXBW4-500/300 3 500 300 24 4450±50 4000 13750 2250 1300 780表7-3 厂棒形悬式复合绝缘子技术性能指标产品型号额定电压(kV)额定机械拉伸负荷(kN)最小电弧距离(mm)结构高度(mm)爬电距离(mm)雷电全波冲击试验电压(kV)操作冲击湿试验电压(kV)1min工频湿试验电压(kV)端部附件耐受50%闪络耐受50%闪络耐受50%闪络联接标记markFXBW-35/70 35 70 470 680 770 ≥230 ＞260 / / ≥120 ＞160 16 FXBW-66/70 66 70 730 940 1452 ≥410 ＞440 / / ≥200 ＞250 16 FXBW-110/70 110 70 1030 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/100 110 100 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/120 110 120 1010 1240 2420 ≥550 ＞580 / / ≥270 ＞340 16 FXBW-110/160 110 160 1000 1290 2420 ≥550 ＞580 / / ≥270 ＞340 20 FXBW-220/100 220 100 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/120 220 120 1910 2150 4840 ≥1000 ＞1175 / / ≥560 ＞650 16 FXBW-220/160 220 160 1900 2210 4840 ≥1000 ＞1175 / / ≥560 ＞650 20 FXBW-500/100 500 100 4110 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/120 500 120 4100 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 16 FXBW-500/160 500 160 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/180 500 180 **** **** 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/210 500 210 4050 4360 11000 ≥2050 ＞2400 ＞1240 ＞1550 ≥740 ＞1425 20 FXBW-500/240 500 240 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 FXBW -500/300 500 300 4320 4680 9450 ≥2050 ＞2550 ＞1240 ＞1675 ≥740 ＞1550 24 注：按部颁标准规定要求，将原复合绝缘子HXS2型号改为FXBW。

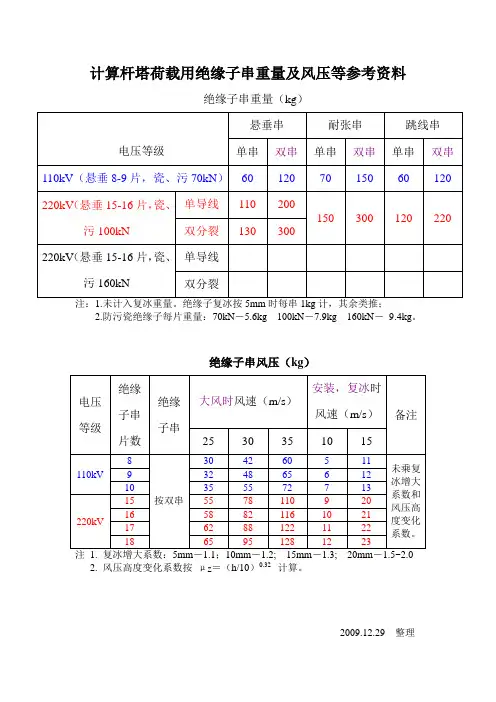

绝缘子串重量-风压

计算杆塔荷载用绝缘子串重量及风压等参考资料
绝缘子串重量（kg）
电压等级
悬垂串
耐张串
跳线串
单串
双串
单串
双串
单串
双串
110kV（悬垂8-9片，瓷、污70kN）
60
120
70
150
60
120
220kV（悬垂15-16片，瓷、污100kN
单导线
110
200
150
300
120
220
双分裂
130
300
220kV（悬垂15-16片，瓷、污160kN
8
按双串
30
42
60
5
11
未乘复冰增大系数和风压高度变化系数。
9
32
48
65
6
12
10
35
55
72
7
13
220kV
15
55
78
110
9
20
16
58
82
116
10
21
17
62
88
122
11
221865Fra bibliotek95128
12
23
注1.复冰增大系数：5mm－1.1；10mm－1.2; 15mm－1.3; 20mm－1.5~2.0
单导线
双分裂
注：1.未计入复冰重量。绝缘子复冰按5mm时每串1kg计，其余类推；
2.防污瓷绝缘子每片重量：70kN－5.6kg100kN－7.9kg160kN－9.4kg。
绝缘子串风压（kg）
电压等级
绝缘子串片数
绝缘子串
大风时风速（m/s）

高海拔地区绝缘子串片数的选择

表３操作过电压下的绝缘子串片数选择结果
・
６５・
贵州电力技术
第１４卷
从表３可看出：在操作过电压条件下，当单片结构高度为１０ｍ的悬垂串在海拔２０ｍ（２０７ｒａ００２０ｍ）时，其绝缘子片数为２０片（２片）少于工频电压条２，
地区海拔高程为１０Ｉ～２５ｍ，简化配置，６０ＴＩ１０为
ｍ一特征指数；
结合上述两式，高海拔地区悬垂绝缘子片数的计算式为：
ｒ，
凡≥．ｅ１ｍＨ）Ｈ１（１ＪＬ争Ａ２ｌ－５
ｃ
上叼
以海拔２０ｍ和２０ｍ为界进行计算，拔 ≤ ００２０海２０ｍ的按２０ｍ配置；拔超过２０ｍ的按００００海００
２１７月第ｌ０１年４卷第７期
２１，Ｖｏ．１０１１４，Ｎｏ７．
贵州电力技术
ＧＵＩＺＨＯＵＥＬＥＣＴＲＩＯＷＥＲＣＰＴＥＣＨＮ０Ｌ０ＧＹ
专题研讨
ＳｅｉｌＲｅｏｔｐｃａｐｒｓ
高海拔地区绝缘子串片数的选择
黄学明
（广西鑫盟工程咨询有限公司，西南宁广５０２）３０３
摘
要：高海拔地区气压低、气密度小，缘配合设计须进行修正，线绝缘子片数应按工频、作过电压及雷电空绝导操
过电压三种情况的安全要求来确定，通过对工频、操作过电压及雷电过电压三种工况下绝缘子片数选择的分析、计算，校验，阐述了绝缘子片数选择的计算方法，同时通过比较得出，高海拔地区，在操作过电压对绝缘子片数不起控制作用，雷电过电压也不作为绝缘子片数选择的决定因素，绝缘子片数主要由工频电压泄漏比距要求控制。关键词：高海拔；绝缘子；片数；选择
