单片机C51输入输出接口
c51单片机c语言常用指令 -回复
c51单片机c语言常用指令-回复C51单片机C语言常用指令C51单片机是一种广泛应用于嵌入式系统的微控制器，其C语言编程常用指令为开发者提供了便利。
本文将逐步回答关于C51单片机C语言常用指令的问题，涵盖了常用的输入输出指令、控制流指令、算术指令和逻辑指令等方面，帮助读者全面了解和掌握这些重要的指令。
一、输入输出指令1. 如何在C51单片机上进行输入操作？答：可以使用P1口进行输入操作，需要将P1口配置为输入模式，并使用P1口的位操作函数来读取具体的引脚输入值。
2. 如何在C51单片机上进行输出操作？答：可以使用P2口进行输出操作，需要将P2口配置为输出模式，并使用P2口的位操作函数来设置具体的引脚输出值。
3. 如何控制C51单片机的LED灯？答：可以使用P0口进行LED灯的控制，通过设置P0口的引脚为高电平或低电平来点亮或关闭LED灯。
二、控制流指令1. 如何使用条件语句控制程序的执行顺序？答：可以使用if-else语句或switch语句来进行条件判断，并根据判断结果执行不同的代码块。
2. 如何使用循环语句进行重复操作？答：可以使用for循环、while循环或do-while循环来实现重复操作，根据循环条件控制代码块的执行次数。
三、算术指令1. 如何进行加法运算？答：可以使用加法运算符"+"来进行加法运算，例如：a = b + c;表示将变量b和c的值相加，然后将结果赋值给变量a。
2. 如何进行减法运算？答：可以使用减法运算符"-"来进行减法运算，例如：a = b - c;表示将变量b减去变量c的值，然后将结果赋值给变量a。
四、逻辑指令1. 如何进行逻辑与运算？答：可以使用逻辑与运算符"&&"来进行逻辑与运算，例如：if(a > 0 && b < 10) {...}表示当变量a大于0且变量b小于10时执行相应的操作。
单片机c51的特点与使用
单片机c51的特点与使用单片机（Microcontroller）是一种集成了处理器核心、存储器和外设接口的微型计算机系统。
其中，C51是一种常见的单片机系列，特点突出，广泛应用于各个领域。
本文将详细介绍C51单片机的特点及其使用方法。
一、C51单片机的特点C51单片机具有以下几个特点：1. 体积小巧：C51单片机以芯片的形式存在，体积小巧、轻便灵活。
它将CPU、存储器及外设接口等功能融合在一个芯片内，实现了高集成度的设计。
2. 低功耗：C51单片机功耗较低，适用于通过电池供电或要求长时间运行的应用场景。
其低功耗特点可以延长电池寿命，提高系统的稳定性。
3. 强大的功能：C51单片机内部集成了高性能的CPU核心，具有较大的存储空间和灵活的输入输出接口。
这使得C51单片机适合用于各种复杂的应用，如智能家居控制、工业自动化等。
4. 易于学习和使用：C51单片机的编程语言较为简单，主要采用C语言或汇编语言进行开发。
相关的开发工具和调试工具也较为完善，新手可以迅速上手并进行开发。
5. 兼容性强：C51单片机具有广泛的兼容性，支持多种外设与模块的接口，可以方便地与其他设备进行通信和数据交互。
二、C51单片机的使用方法1. 硬件设计：在使用C51单片机之前，首先需要进行相应的硬件设计。
根据具体需求，选择合适的C51单片机型号，确定所需的外设接口和引脚分配。
然后，按照硬件设计原理图进行电路设计和布局。
2. 编写程序：根据具体应用需求，使用C语言或汇编语言编写相应的程序。
在编写程序时，可以利用C51单片机所提供的开发工具，如Keil C51等。
编写程序时，应注意代码的可读性和模块化设计，方便后期维护和调试。
3. 编译和下载：将编写好的程序通过编译器进行编译成机器语言。
编译成功后，将程序下载到C51单片机中。
下载方法可以通过串口下载、仿真器下载等方式进行。
4. 调试与测试：在将程序下载到C51单片机后，进行相应的调试和测试。
第8章 51单片机输入输出接口-单片机原理与应用及C51程序设计(第4版)-谢维成-清华大学出版社
第8章 51单片机输入输出接口及应用
该最小系统的特点如下： (1) 由于P0、P2在扩展程序存储器时作为地址线和数 据线，不能作为I/O线，因此，只有P1、P3作为用户I/O接 口使用。 (2) 片内数据存储器同样有128B，地址空间为00H～ 7FH，没有片外数据存储器。 (3) 内部无程序存储器，片外扩展了程序存储器，其地 址空间随芯片容量不同而不一样。图8.2中使用的是2764 芯片，容量为8KB，地址空间为0000H～1FFFH。由于片 内没有程序存储器，只能使用片外程序存储器，EA 只能接 低电平。 (4) 同样可以使用两个定时/计数器T0和T1，一个全双 工的串行通信接口，5个中断源。
2.另一端送相应的编码（字段码）
第8章 51单片机输入输出接口及应用
8段发光管控制端与字节的关系。
76543210 dp g f e d c b a
00 11 1111
3FH
0 00 0 0110
06H
0101 1011
5BH
第8章 51单片机输入输出接口及应用
显示字符 共阴极字 共阳极字 显示字符 共阴极字 共阳极字
最小配置系统。对于单片机内部资源已能满足 系统需要的，可直接采用最小系统。MCS-51单 片机根据片内有无程序存储器最小系统分两种 情况。
8.1.1 8051/8751的最小系统
第8章 51单片机输入输出接口及应用
XTAL1
P0
8
8751
8051 P1
8
XTAL2
P2
8
RESET
EA GNDP3
8
+5V
+5V V
第8章 51单片机输入输出接口及应用
该最小系统的特点如下： (1) 由于片外没有扩展存储器和外设，P0、P1、P2、P3都 可以作为用户I/O接口使用。 (2) 片内数据存储器有128B，地址空间为00H～7FH，没有 片外数据存储器。 (3) 内部有4KB的程序存储器，地址空间为0000H～0FFFH
单片机原理及接口技术单片机的开关检测键盘输入与显示的接口设计
单片机原理及接口技术单片机的开关检测键盘输入与显示的接口设计单片机是一种集成了中央处理器、存储器和输入/输出接口的微型电子计算机，其核心是一个集成电路芯片。
它简单、灵活，用于控制电子设备和执行各种任务。
单片机有很多种，其中C51单片机是一种非常常用的型号。
在C51编程中，开关检测、键盘输入和显示是非常常见的接口设计。
接下来，将分别介绍它们的原理和实现方法。
1.开关检测：开关检测是指通过单片机检测开关的状态，以实现对开关的控制。
常见的开关检测方法有两种，一种是使用外部电阻和开关，通过检测电流或电压来判断开关状态；另一种是使用内部电阻和开关，通过检测电阻的值来判断开关状态。
具体实现方法如下：a.外部电阻和开关：检测开关状态的方法是连接一个电阻到开关，并将另一端连接到单片机的输入引脚。
当开关打开时，电阻与单片机输入引脚之间形成一条路径，使得输入引脚接收到高电平信号；当开关关闭时，电阻与单片机输入引脚之间断开，使得输入引脚接收到低电平信号。
b.内部电阻和开关：单片机的引脚通常具有内部上拉或下拉电阻。
当引脚配置为输入模式时，可以选择使能内部上拉或下拉电阻。
通过连接一个开关到引脚，并将另一端连接到电源或地，从而完成开关状态的检测。
当开关打开时，引脚被拉高，输入引脚接收到高电平信号；当开关关闭时，引脚被拉低，输入引脚接收到低电平信号。
2.键盘输入：键盘输入是指通过单片机接收和处理来自键盘的输入信息。
键盘通常是一种矩阵按键结构，可以通过多行多列的方式进行编码。
键盘输入的实现需要通过接口电路将键盘连接到单片机，并在程序中编写相应的扫描算法。
具体实现方法如下：a.键盘连接方式：键盘的行和列线分别连接到单片机的输出和输入引脚上。
行线和列线可以使用独立的引脚，也可以使用矩阵开关编码的方式进行连接。
b.扫描算法：扫描算法是通过逐行扫描和逐列检测的方式来实现键盘输入的。
具体步骤如下：1)将所有行引脚置为高电平，所有列引脚配置为输入模式。
C51单片机引脚图及引脚功能介绍
80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
① RST（Reset）功能：复位信号输入端。
② VPD功能：在Vcc掉电情况下，接备用电源。
⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。
① EA功能：内外ROM选择端。
② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。
⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。
2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。
只要买来晶体震荡器，电容，连上就能了，按图1接上即可。
3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、 EA管脚：EA管脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED必须要和单片机的某个管脚相连，不然单片机就没法控制它了，那么和哪个管脚相连呢单片机上除了刚才用掉的5个管脚，还有35个，我们将这个LED和1脚相连。

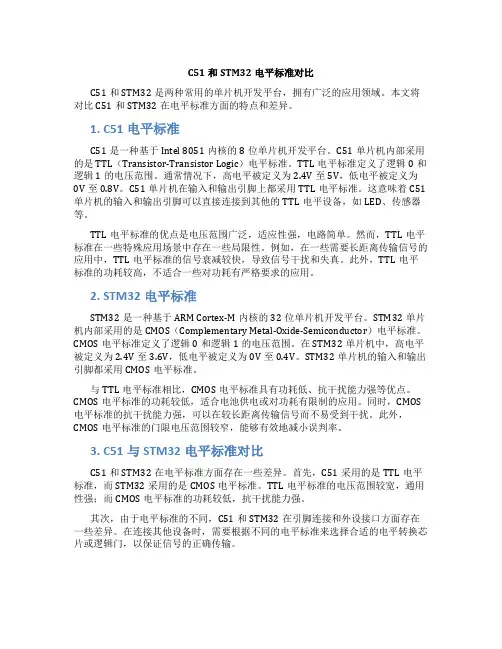

c51和stm32 电平标准
C51和STM32电平标准对比C51和STM32是两种常用的单片机开发平台，拥有广泛的应用领域。
本文将对比C51和STM32在电平标准方面的特点和差异。
1. C51电平标准C51是一种基于Intel 8051内核的8位单片机开发平台。
C51单片机内部采用的是TTL（Transistor-Transistor Logic）电平标准。
TTL电平标准定义了逻辑0和逻辑1的电压范围。
通常情况下，高电平被定义为2.4V至5V，低电平被定义为0V至0.8V。
C51单片机在输入和输出引脚上都采用TTL电平标准。
这意味着C51单片机的输入和输出引脚可以直接连接到其他的TTL电平设备，如LED、传感器等。
TTL电平标准的优点是电压范围广泛，适应性强，电路简单。
然而，TTL电平标准在一些特殊应用场景中存在一些局限性。
例如，在一些需要长距离传输信号的应用中，TTL电平标准的信号衰减较快，导致信号干扰和失真。
此外，TTL电平标准的功耗较高，不适合一些对功耗有严格要求的应用。
2. STM32电平标准STM32是一种基于ARM Cortex-M内核的32位单片机开发平台。
STM32单片机内部采用的是CMOS（Complementary Metal-Oxide-Semiconductor）电平标准。
CMOS电平标准定义了逻辑0和逻辑1的电压范围。
在STM32单片机中，高电平被定义为2.4V至3.6V，低电平被定义为0V至0.4V。
STM32单片机的输入和输出引脚都采用CMOS电平标准。
与TTL电平标准相比，CMOS电平标准具有功耗低、抗干扰能力强等优点。
CMOS电平标准的功耗较低，适合电池供电或对功耗有限制的应用。
同时，CMOS 电平标准的抗干扰能力强，可以在较长距离传输信号而不易受到干扰。
此外，CMOS电平标准的门限电压范围较窄，能够有效地减小误判率。
3. C51与STM32电平标准对比C51和STM32在电平标准方面存在一些差异。
单片机原理与应用及c51程序设计答案
单片机原理与应用及c51程序设计答案【篇一：单片机原理与c51语言程序设计与基础教程_课后习题答案】p> 习题填空题1．一般而言，微型计算机包括、四个基本组成部分。
2．单片机是一块芯片上的微型计算机。
以地应用范畴。
3．atmel 公司生产的cmos型51系列单片机，具有代替rom作为程序存储器，4．单片机根据工作温度可分为、和三种。
民用级的温度范围是0℃一70℃，工业级是-40℃~85℃，军用级是-55℃-125℃(不同厂家的划分标推可能不同。
5．在单片机领域内，ice的含义是。
选择题1．单片机的工作电压一般为v？a 5vb 3vc 1vd 4v2．单片机作为微机的一种，它具有如下特点：a 具有优异的性能价格比b 集成度高、体积小、可靠性高c 控制功能强，开发应用方便d 低电压、低功耗。
3．民用级单片机的温度范围是：a -40℃~85℃b 0℃一70℃c -55℃-125℃d 0℃一50℃4．mcs-51系列单片机最多有a 3b 4c 5d 65．下列简写名称中不是单片机或单片机系统的是a mcub scmc iced cpu问答题1．单片机常用的应用领域有哪些？2．我们如何学习单片机这么技术？3．单片机从用途上可分成哪几类？分别由什么用处？填空题1．运算器、控制器、存储器、输入输出接口2．单片机嵌入式系统3． mcs-51flash rom4．民用级(商业级)工业级军用级5．在线仿真器选择题1、a2、abcd3、b 4、c5、d问答题1．单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：（1）在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。
C51单片机原理图
GND SW1/51 3 SW2/AVR
HEADER 5X2
四位共阴数码管
R1 1K GND
P2.7 P2.6 P2.5 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0 P2.4 P2.3 P2.2
P2.7 12 12 9 8 6 9 8 6
D
GND VCC KT1/10K
IC8 位控制 A B C D E F G H P2.6 1 2 3 4 5 6 7 15
VCC
PR2 470-5.1K都可以
GND 1 2 3 4 1 3 5 7
8位LED发光管
P1.0 P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 NTC1 温度电阻 22P C8 X1 20 19 18 17 16 15 14 13 IO 11 10 9 8 7 6 5 4 3 2 1 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 LED1 红色 P2.7 P3.7 1 P3.6 2 P3.5 3 P3.4 4 P3.3 5 P3.2 6 TXD P3.1 7 RXD P3.0 8 STR P1.7 1 P1.6 2 P1.5 3 P1.4 4 P1.3 5 P1.2 6 P1.1 7 P1.0 8 VCC LED2 红色 LED3 黄色 P2.5 LED4 黄色 LED5 红色 P2.3 LED6 红色 LED7 绿色 P2.1 LED8 绿 1 2 3 R4 1K STR
A P5 2 1 SPEK RL1
标准AT ISP下载接口
P1.5 RESET P1.7 P1.6 VCC 1 2 1 3 5 7 9 2 4 6 8 10 VCC R5 10K
C51单片机接口
T2
引脚
MUX
读引脚
② 输入时----分读引脚或读锁存器
读引脚：由传送指令(MOV)实现；
下面一个缓冲器用于读端口引脚数据，当执行一条 由端口输入的指令时，读脉冲把该三态缓冲器打开， 这样端口引脚上的数据经过缓冲器读入到内部总线。
读锁存器
地址/数据 VCC 控制
内部总线 写锁存器
DQ CLK Q
T1
读锁存器
内部总线 写锁存器
地址/数据 VCC 控制
DQ CLK Q
T1
T2 MUX
P0.n P0口 引脚
读引脚
①输出1、时P0口作为普通I/O口
CPU发出控制电平“0”封锁“与”门，将输出上拉场 效
应管T1截止，同时使多路开关MUX把锁存器与输出
读锁存器
内部总线 写锁存器
地址/数据 VCC 控制
DQ CLK Q
P0.n P0口
T2
引脚
MUX
读引脚
② 输入时----分读引脚或读锁存器
读锁存器：有些指令 如：ANL P0，A称为“读-改-写” 指令，需要读锁存器。
上面一个缓冲器用于读端口锁存器数据。
读锁存器
内部总线 写锁存器
地址/数据 VCC 控制
DQ CLK Q
T1
T2 MUX
P0.n P0口 引脚
读引脚
从图中可以看出，在读入端口数据时，由于输出
驱动FET并接在引脚上，如果T2导通，就会将输入的
高电平拉成低电平，产生误读。所以在端口进行输
入操作前，应先向端口锁存器写“1”，使T2截止，
引脚处于悬浮状态，变为高阻抗输入。这就是所谓
的准双向口。
地址/数据 VCC
单片机原理与应用及C51程序设计
单片机原理与应用及C51程序设计一、单片机原理与应用单片机（Microcontroller Unit，简称MCU）是一种集成电路芯片，拥有处理器核心、存储器、输入输出接口和外设等多种功能，可实现数据处理、控制和通信等任务。
单片机广泛应用于电子产品和自动化设备中，如家电、汽车、工控、通信等领域。
1.单片机原理单片机由五大部分组成：中央处理器（CPU）、存储器、输入输出（I/O）接口、定时/计数器和通信接口。
中央处理器是单片机的核心，负责执行指令和数据处理操作；存储器包括程序存储器和数据存储器，用于存储程序和数据；输入输出接口用于与外部设备进行数据交互；定时/计数器可以用于时间控制和频率测量等操作；通信接口可以实现与外部设备的数据通信和控制。
2.单片机应用单片机应用范围广泛，可以用于各种电子设备和自动化系统中。
以下是一些常见的单片机应用：（1）家电控制：单片机可以用于家电产品的控制和运行管理，如空调、洗衣机、电视等。
（2）汽车电子：单片机可用于汽车电子系统的控制，如发动机控制单元（ECU）、车身电子等。
（3）工控系统：单片机在工业自动化领域有广泛应用，如PLC（可编程逻辑控制器）等。
（4）通信设备：单片机可以用于通信设备的控制和数据处理，如手机、路由器、调制解调器等。
（5）医疗设备：单片机被应用于各种医疗设备，如血压计、体温计、电子血糖仪等。
C51是C语言在C51单片机上的移植，用于单片机的编程和开发。
C51程序设计可以通过Keil C51集成开发环境（IDE）进行。
以下是C51程序设计的主要内容和步骤：1.C语言编程：C语言是一种通用的高级编程语言，具有良好的可移植性和易学性。
在C51程序设计中，使用C语言编写程序代码，通过对变量、函数和数据结构的定义来实现单片机的功能和控制。
2. 程序开发环境：Keil C51是一套成熟的单片机开发软件，提供了丰富的编译、调试和仿真工具。
通过安装和配置Keil C51环境，可以方便地进行C51程序的开发和调试。
单片机原理及接口技术(C51编程)单片机各种应用设计
unsigned long freq;
//定义频率
unsigned char code table[]={0x3f,0x06,0x5b,0x4f, 0x66,0x6d,
0x7d,
0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};
//共阴数码管段码表
void delay_1ms(unsigned int z) { //函数功能：延时约1ms
#define out P2
sbit pos=P0^0;
//定义检测正转控制位P0.0
sbit neg=P0^1;
//定义检测反转控制位P0.1
void delayms(uint);
uchar code
turn[]={0x02,0x06,0x04,0x0c,0x08,0x09,0x01,0x03};
步进电机是将脉冲信号转变为角位移或线位移的开环控 制元件。
非超载的情况下，电机转速、停止位置只取决于脉冲信 号的频率和脉冲数，而不受负载变化的影响，给电机加一脉 冲信号，电机则转过一个步距角。因而步进电机只有周期性 误差而无累积误差，在速度、位置等控制领域有较为广泛的 应用。
12.1 单片机控制步进电机的设计
12.2 单片机控制直流电机
2. 电路设计与编程
当P3.6=1时，P3.7发送PWM波，直流电机正转。且 可通过“INC”和“DEC”两个按键来增大和减少直流电机 转速。反之，P3.6=0时，P3.7发送PWM信号，直流电机反 转。
因此，增大和减小电机转速，实际上是通过按下 “INC”或“DEC”按键来改变输出PWM信号占空比，控 制直流电机转速。图12-4中驱动电路使用了NPN低频、低 噪声小功率达林顿管 2SC2547。
单片机原理及接口技术(C51编程)单片机的开关检测、键盘输入 与显示的接口设计
5.2.1 开关检测案例1
图5-3 开关、LED发光二极管与P1口的连接
5.2.1 开关检测案例1
参考程序如下： #include <reg51.h> #define uchar unsigned char void delay( ) {
uchar i,j; for(i=0; i<255; i++) for(j=0; j<255; j++); }
5.1.2 I/O端口的编程举例
03 用循环左、右移位函数实现
OPTION
使用C51提供的库函数，即循环左移n位函数和循环右
移n位函数，控制发光二极管点亮。参考程序：
#include <reg51.h> #include <intrins.h> 函数的头文件 #define uchar unsigned char void delay( ) {
5.1.2 I/O端口的编程举例
#include <reg51.h> #define uchar unsigned char uchar tab[ ]={ 0xfe , 0xfd , 0xfb , 0xf7 , 0xef , 0xdf , 0xbf , 0x7f , 0x7f , 0xbf , 0xdf , 0xef , 0xf7 , 0xfb , 0xfd , 0xfe }; /*前8个数据为左移点亮 数据，后8个为右移点亮数据*/ void delay( ) {
// P1口为输入 // 读入P1口的状态，送入state // 屏蔽P1口的高6位
5.2.2 开关检测案例2
switch (state) {
// 判P1口低2位开关状态
第2次单片机原理与应用中断和P1口输入和输出
器 1。
中断响应过程
一、中断响应条件：
1．有中断请求信号； 2. 系统处于开中断状态。
二、中断响应过程：
1．关中断：屏蔽其它中断请求信号。 2．保护断点：将断点地址压入堆栈保存，即当前PC值入栈。 3．寻找中断源：中断程序入口地址PC，转入中断服务。 4．保护现场：将中断服务程序使用的所有寄存器内容入栈。 5．中断处理：执行中断源所要求的程序段。链接中断处理 6．恢复现场：恢复被使用寄存器的原有内容。 7．开中断：允许接受其它中断请求信号。 8．中断返回：执行RETI指令，堆栈断点地址PC，
中断源 入口地址
外部中断0 0003H
定时/计数器0 000BH
外部中断1 0013H
定时/计数器T1 001BH
串行口
0023H
优先级 顺序 最高
最低
说
明
来自P3.2引脚(INT0) 的外部中断请求
定时/计数器T0溢出中 断请求
来自P3.3引脚(INT1) 的外部中断请求
定时/计数器T1溢出中 断请求
EX0:外部中断0(INT0)的中断允许位。 EX0=1允许中断， EX0=0不允许中断。
每个中断源的优先级别由特殊功能寄存器 IP来管理。
D7 D6 D5 D4 D3 D2 D1 D0
PS PT1 PX1 PT0 PX0
PS:串行口中断优先级控制位。 PT1:定时器/计数器T1中断优级控制位。 PX1:外部中断INT1中断优先级控制位。 PT0:定时器/计数器T0中断优先级控制位。 PX0:外部中断INT0中断优先级控制位。
C51程序的函数教程
C51程序的函数教程C51是一种基于哈佛体系结构的经典单片机架构，广泛应用于各种嵌入式系统中。
C51程序是指使用C语言编写的针对C51单片机的程序代码。
在本文中，我们将介绍C51程序中常用的几个重要函数，并提供一些实例来帮助读者更好地理解其用法。
1. 主函数（main函数）主函数是C程序的入口点，它是程序的起始位置。
在C51程序中，主函数的定义形式如下：```cvoid main(void)//程序代码```主函数中的程序代码将按照顺序执行，可以包括变量定义、函数调用、条件语句和循环语句等。
2.IO口输入输出函数IO口输入输出函数用于控制C51单片机的输入输出引脚。
C51单片机通常具有多个IO口，每个IO口可以配置为输入或输出。
以下是几个常用的IO口输入输出函数：- `void P0 = value;`：将value的值输出到P0口。
- `value = P0;`：将P0口的值读取到value变量。
- `void P1 = value;`：将value的值输出到P1口。
- `value = P1;`：将P1口的值读取到value变量。
3.延时函数延时函数用于在程序中添加延迟以实现时间控制。
C51单片机没有内置的延时函数，但我们可以使用定时器来实现延时。
以下是一个常用的延时函数示例：```cvoid delay(unsigned int ms)while (ms--)//使用定时器产生延时}```在上述延时函数中，使用了一个循环来实现延时。
具体的延时时间是通过循环次数来控制的，ms参数表示延时的毫秒数。
4.串口通信函数串口通信函数用于实现C51单片机与外部设备之间的串口通信。
串口通信可以用于数据传输和调试等应用。
以下是一个常用的串口通信函数示例：```cvoid UART_Init//配置串口参数void UART_SendChar(unsigned char value)//发送一个字符unsigned char UART_ReceiveChar//接收一个字符```在上述示例中，`UART_Init`函数用于配置串口的参数，`UART_SendChar`函数用于发送一个字符，而`UART_ReceiveChar`函数用于接收一个字符。
AT89C51单片机的结构单片机资料
AT89C51单片机的结构单片机资料AT89C51是一种常用的8位单片机，具有可编程特性和丰富的外设接口，被广泛应用于各种电子设备中。
本文将介绍AT89C51单片机的结构和相关资料。
一、引言在现代电子产品中，单片机扮演着重要的角色，它能够实现复杂的功能，并且具有体积小、功耗低等优点。
AT89C51单片机是一种典型的8位单片机，具有高性能和可靠性，成为许多电子设计师的首选。
二、AT89C51单片机结构AT89C51单片机是基于CMOS技术的，并且采用了Harvard结构。
它由四个主要部分组成：中央处理器（CPU）、存储器、输入/输出接口（I/O）和定时/计数器。
1. 中央处理器（CPU）AT89C51单片机的CPU是一块高性能的8位微处理器，工作频率可达到最高12MHz。
它内部集成了ALU（算术逻辑单元）、寄存器、指令译码器和程序计数器等。
2. 存储器AT89C51单片机具有3种类型的存储器：Flash程序存储器、RAM 数据存储器和EEPROM数据存储器。
- Flash程序存储器用于存储程序代码，可通过编程器进行擦写和编程。
- RAM数据存储器用于临时存储数据，其容量为128字节。
- EEPROM数据存储器用于存储非易失性数据，其容量为4KB。
3. 输入/输出接口（I/O）AT89C51单片机具有4个I/O口，每个口可配置为输入或输出。
它们可与外围设备进行数据交换，如传感器、LED、LCD等。
4. 定时/计数器AT89C51单片机具有两个定时/计数器，可用于实现时间控制和计数功能。
它们可以设置不同的工作模式，并具有多种中断功能。
三、单片机资料为了更好地开发和应用AT89C51单片机，我们需要获取单片机的相关资料。
1. 数据手册单片机的数据手册是我们了解其内部结构和特性的重要参考资料。
它包含了单片机的详细规格、引脚图、寄存器说明、指令集等内容。
2. 开发工具在使用AT89C51单片机进行开发时，我们需要下载和安装相应的开发工具。
MCS-51单片机原理和接口技术习题参考答案
MCS-51单片机原理及接口技术习题参考答案第一章绪论1-1解答：第一台计算机的研制目的是为了计算复杂的数学难题。
它的特点是：计算机字长为12位，运算速度为5 000次/s，使用18 800个电子管，1 500个继电器，占地面积为150 m2，重达30 t，其造价为100多万美元。
它的诞生，标志着人类文明进入了一个新的历史阶段。
1-2解答：单片微型计算机简称单片机。
一个完整的单片机芯片至少有中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、定时/计数器及I/O接口等部件。
1-3解答：单片机的发展大致经历了四个阶段：第一阶段（1970—1974年），为4位单片机阶段；第二阶段（1974—1978年），为低中档8位单片机阶段；第三阶段（1978—1983年），为高档8位单片机阶段；第四阶段（1983年至今），为8位单片机巩固发展阶段及16位单片机、32位单片机推出阶段。
1-4解答：Intel公司的MCS-48系列、MCS-51系列、MCS-96系列产品；Motorola公司的6801、6802、6803、6805、68HC11系列产品；Zilog公司的Z8、Super8系列产品；Atmel公司的AT89系列产品；Fairchild公司的F8和3870系列产品；TI公司的TMS7000系列产品；NS公司的NS8070系列产品；NEC公司的μCOM87（μPD7800）系列产品；National公司的MN6800系列产品；Hitachi公司的HD6301、HD63L05、HD6305。
1-5解答：（1）8031/8051/8751三种型号，称为8051子系列。
8031片内没有ROM，使用时需在片外接EPROM。
8051片内含有4KB的掩模ROM，其中的程序是生产厂家制作芯片时烧制的。
8751片内含有4KB的EPROM，用户可以先用紫外线擦除器擦除，然后再利用开发机或编程器写入新的程序。
（2）8032A/8052A/8752A是8031/8051/8751的增强型，称为8052子系列。
c51单片机电路原理
c51单片机电路原理
单片机是一种集成电路，它集成了CPU、内存、输入输出接口等组成部分，广泛应用于各种电子设备中。
C51单片机是一种经典且常用的单片机型号，具有强大的处理能力和广泛的应用领域。
C51单片机的电路原理是指将C51单片机与其他组件（如传感器、显示器、电
机等）进行相连的电路。
这些电路包括供电电路、时钟电路、复位电路、引脚连接电路等。
C51单片机需要一个稳定的电源供电。
一般情况下，我们会使用5V直流电源
来供电，通过稳压器和滤波电容确保电压的稳定性。
C51单片机内部需要一个精确的时钟频率来进行工作。
为了提供稳定的时钟信号，我们需要添加一个晶体振荡器电路，通常通过连接一个石英晶体和补偿电容来实现。
晶体振荡器的频率可以根据具体应用需求选择。
C51单片机还需要一个复位电路来确保在上电或其他异常情况下能够正确启动。
复位电路一般由复位电路芯片和电阻电容组成，当电路上电或复位信号触发时，通过自动复位电路将C51单片机复位。
最重要的是，C51单片机的引脚需要连接到其他外部组件，以实现输入输出功能。
引脚连接电路包括输入电路和输出电路。
输入电路可以通过电阻分压、开关电路等方式将外部信号输入C51单片机。
而输出电路一般需要添加电流放大器或者
继电器等元件，以控制外部设备的动作。
C51单片机的电路原理主要包括供电电路、时钟电路、复位电路和引脚连接电路。
这些电路的设计和连接要符合C51单片机的规格要求，以确保其正常运行和
稳定性。
在实际应用中，我们需要根据具体需求进行相应的电路设计和调试。
基于C51单片机的USB接口课程设计
摘要：本课程设计实现具有按键输入、数据储存、数据通信等功能的单片机系统。
该系统基于C51单片机的USB接口设计，该系统由最小C51单片机系统、USB接口模块组成。
系统实现按键输入数据保存至E2PROM后，可通过USB接口传送至上位机功能。
通过对系统的仿真及实物调试，完成了系统设计，实现了课程设计的要求。
关键字：USB，数据通信，单片机，按键输入，E2PROMAbstract:This course designs the single slice of machine system that the realization has a keystroke, the data functions, such as storage and data correspondence...etc..That system connects a people's design according to USB of C51 single slice of machine, that system from the minimum C51 single slice of machine system, and USB pick up a people mold piece constitute.The system carries out a keystroke data to keep to E2 PROMs, can connect a highest of a people's transmission through USB machine function.Passing is true to imitating of system and the real object adjust to try, completed a system design and carried out the request of course design.Key words:USB, data correspondence, single slice of machine, keystroke, E2PROM目录前言 (1)1.总体设计方案 (2)1.1接口设计方案 (2)1.1.1独立模式即（USB接口芯片外接C51芯片） (2)1.1.2 USB接口芯片集成了MCU (2)1.2系统设计方案 (2)2．系统设计原理 (3)2.1 USB接口简介 (3)2.2 I2C总线简介 (3)3．单元模块设计 (4)3.1 USB硬件电路设计 (4)3.1.1电源电路模块 (4)3.1.2单片机最小系统模块 (5)3.1.3 E2PROM模块： (6)3.1.4 USB接口模块 (7)3.2 USB软件设计 (9)3.2.1主程序介绍： (9)3.2.2 E2PROM写程序： (10)3.2.3 E2PROM读程序： (13)3.2.4 USB接口程序 (14)4.系统功能调试 (15)4.1调试用的软件简介: (15)4.2模块调试过程及结果: (15)5.设计总结 (18)6.参考文献 (19)前言USB是英文Universal Serial BUS的缩写，中文含义是“通用串行总线”。
C51单片机P1口输出实验报告
C51单片机P1口输出实验报告引言C51单片机是一种经典的8位微控制器，广泛应用于嵌入式系统和电子设备中。
在这个实验中，我们将学习如何使用C51单片机的P1口（端口1）作为输出口，控制外部设备。
本实验旨在帮助我们理解C51单片机的IO口控制和程序设计。
实验目的本实验旨在通过实际操作了解以下内容： - 了解C51单片机P1口（端口1）的基本知识； - 学习如何通过P1口输出高低电平信号； - 熟悉使用C语言编写单片机程序来控制P1口的操作； - 实践中了解C51单片机的驱动程序编写和调试技巧。
实验材料•C51单片机开发板；•电脑；•USB数据线。
实验步骤步骤1: 准备工作1.将C51单片机开发板插入电脑USB接口，确保驱动程序正确安装；2.打开Keil µVision软件，创建新的C语言项目；3.配置项目设置，选择C51单片机作为目标设备，并设置相应的时钟频率；4.在项目根目录下创建一个新的源文件，命名为main.c。
步骤2: 程序编写在main.c源文件中编写以下代码：#include <reg51.h>void delay(unsigned int count) {while(count--);}void main() {P1 = 0x00; // 将P1口置为低电平delay(10000); // 延迟一段时间P1 = 0xFF; // 将P1口置为高电平delay(10000); // 延迟一段时间}步骤3: 烧写程序1.点击Keil µVision软件的烧写按钮，将程序烧写到C51单片机开发板；2.确认烧写成功后，断开开发板与电脑的连接。
步骤4: 连接外部设备1.准备一个LED灯和一个220欧姆的限流电阻；2.将LED的长脚连接到C51单片机的P1口，将LED的短脚通过限流电阻连接到单片机的GND端。
步骤5: 实验现象1.连接好外部设备后，重新将开发板与电脑连接；2.单片机上的LED灯将会开始闪烁，每隔一段时间从亮变暗、从暗变亮；3.若实验现象与预期相符，说明实验成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子信息工程系实验报告
课程名称：单片机原理与接口
实验项目名称：实验1实验系统编程应用 实验时间：2011-9-29
班级： 电信091 姓名：陈俊伟 学号：910706123
一、实 验 目 的：
熟悉使用keil 仿真软件编写C51单片机程序的编写过程以及调试运行步骤。
熟悉在C51中各种类型
变量的定义方法，以及各种常用程序结构的编写方法。
学习编写基本的单片机程序。
二、实 验 设 备 与 器 件：
微机，KEIL C51单片机仿真调试软件。
三、实 验 原 理：
1、C51变量的定义：
C51定义的任何数据类型必须以一定的存储类型定位，在8051的某一存储区中。
说明的一般格式：
<数据类型> <存储类型> 变量名
C51对单片机的不同存储区域定义了不同的存储类型，它们的关系表1：
表1 C51的变量存储类型
全部的特殊功能寄存器和其中可以单独使用的大部分位都已经在REG51.H 这个头文件中定义了。
除
了P0 P1 P2 P3 中的每个位，若要使用这些位则 sbit P10=P1^0。
3、绝对地址引用法：
利用绝对地址访问头文件absacc.h 可对不同的存储区的存储单元进行访问。
该头文件的函数有：
CBYTE (访问code 区字符型) CWORD (访问code 区int 型)
DBYTE (访问data 区字符型) DWODE (访问data 区int 型)
XBYTE (访问xdata 或I/O 区字符型) XWODE (访问xdata 区int 型)
4、指针定义的方法和含义：
指针变量说明格式中的[ ]为可选项 ，则指针定义为通用型，指针变量则存放在默认存贮区或者在data
区。
* 号不可少，它表示变量为指针变量。
四、实 验 内 容 及 结 果：
1、19805×24503的编程：
打开KEIL 软件，点击project 创建新的项目（图1），选择单片机类型为C51，再点击FILE 新建文件，
将该文件添加到工程中（图2）
图1 创建新项目图2添加文件到工程打开Options的Output有三个存储器模式，分别为Small，Compact，Large。
（图3）
在程序窗口输入程序，进行调试后运行。
然后打开存储器的观察窗口（图4）进行观察。
图3 存储器模式图4 存储器观察窗口
点击单步运行分别观察三个变量的值如（图5）（图6）（图7）：
图5 19805的数值图图6 24503的数值图
图7 两数乘积结果数值图图8 调试结果数值图
2、定义变量a,b,c 其中a为内部RAM的可位寻址区的字符变量；b为外部数据存储区浮点型变量；c 为一个位变量；写出他们的完整定义。
定义为：Char bdata a; float xdata b; bit c;
3、XWORD[0x0000]=0x9988; 编写程序运行结果如图8。
XWORD[0x0123]=0x9988；表示将9988H送入到外部数据存储的0123号和0124号单元。
五、实验心得：
熟悉地使用Keil仿真软件编写C51单片机程序的编写过程以及调试运行步骤。
熟悉在C51中各类变量的定义方法，方法。
学习编写基本的单片机程序。
