起重机重量限制器设定
HQCX-6A银河

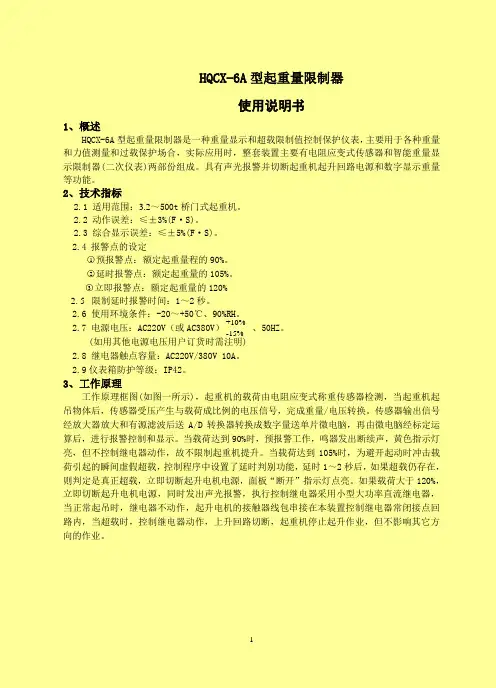

HQCX-6A 型起重量限制器使用说明书1、概述HQCX-6A 型起重量限制器是一种重量显示和超载限制值控制保护仪表，主要用于各种重量和力值测量和过载保护场合，实际应用时，整套装置主要有电阻应变式传感器和智能重量显示限制器(二次仪表)两部份组成。
具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
2、技术指标2.1 适用范围：3.2～500t 桥门式起重机。
2.2 动作误差：≤±3%(F ·S)。
2.3 综合显示误差：≤±5%(F ·S)。
2.4 报警点的设定○1预报警点：额定起重量程的90%。
○2延时报警点：额定起重量的105%。
○3立即报警点：额定起重量的120% 2. 5 限制延时报警时间：1～2秒。
2.6 使用环境条件：-20～+50℃、90%RH 。
2.7 电源电压：AC220V （或AC380V ） 、50HZ 。
(如用其他电源电压用户订货时需注明) 2.8 继电器触点容量：AC220V/380V 10A 。
2.9仪表箱防护等级：IP42。
3、工作原理工作原理框图(如图一所示)，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量/电压转换。
传感器输出信号经放大器放大和有源滤波后送A/D 转换器转换成数字量送单片微电脑，再由微电脑经标定运算后，进行报警控制和显示。
当载荷达到90%时，预报警工作，鸣器发出断续声，黄色指示灯亮，但不控制继电器动作，故不限制起重机提升。
当载荷达到105%时，为避开起动时冲击载荷引起的瞬间虚假超载，控制程序中设置了延时判别功能，延时1～2秒后，如果超载仍存在，则判定是真正超载，立即切断起升电机电源，面板“断开”指示灯点亮。
如果载荷大于120%，立即切断起升电机电源，同时发出声光报警，执行控制继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，起升电机的接触器线包串接在本装置控制继电器常闭接点回路内，当超载时，控制继电器动作，上升回路切断，起重机停止起升作业，但不影响其它方向的作业。
QCX型起重量限制器使用说明书
Q C X型起重量限制器使用说明书公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量证体系认证。
并于2008年12月通过CE认证。
二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：倍。
7、使用环境条件：-20℃90%RH8、电源电压：~220V 或（如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
QCX型起重量限制器使用说明书2010.6
QCX系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量证体系认证。
并于2008年12月通过CE认证。
二、技术指标1、适用范围：桥门式起重机2、动作误差≤±3%（）3、系统综合显示误差：≤5%4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：倍。
7、使用环境条件：-20℃90%RH8、电源电压：~220V9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
QCX-BY型起重量限制器操作说明书
QCX-BY型起重量限制器操作说明书一、概述：QCX-BY系列Ⅱ型(简单型)起重量限制器是用于单梁、葫双等起重机设备上的安全保护装置。
该装置主要有电阻应变式传感器和电器控制器两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB12602-90《起重机械过载保护装置安全技术规范》的要求设计而成的，各项技术指标均满足安全技术规范要求。
QCX-BY系列Ⅱ型起重量限制器选用的传感器为旁压张力式，控制仪表选用QCX-B/Ⅱ单显仪表。
二、技术指标1、适用范围：0.5T以上各种单梁、葫双等起重机。
2、系统综合误差：≤5%（F·S）3、传感器过载能力：1.5倍4、出厂初始设定点：（在满足国家安全规范和标准的前提下，可根据用户需求更改设定点）①预警点：设定为额定起重量的90%②报警动作点：设定为额定起重量的102%③立即动作点：设定为额定起重量的108%5、报警信号及控制①正常显示：起重量信号低于设定的预警点时，信号灯显示为绿色，表示起重量处于正常工作状态。
②预警显示：起重量信号达到设定的预警点，低于设定的报警点时，信号灯显示为黄色，蜂鸣器发出断续告警声，但不切断起升控制回路电源，表示目前起重量处于超载预警状态。
③报警显示及动作：起重量信号达到设定的报警动作点，低于设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声,持续2秒后继电器工作切断起升控制回路电源，表示目前起重量处于超载报警状态。
④立即动作点显示及动作：起重量信号达到设定的立即动作点时，信号灯显示为红色，蜂鸣器发出连续告警声, 继电器立即动作切断起升控制回路电源，表示目前起重量已处于超载报警状态。
⑤自动复位控制：当报警状态时，起重量信号恢复到额定起重量的90%及以下继电器自动复位。
（注：继电器常闭）6. 音响报警信号强度：距发音部位1m及在司机位置测量均不低于75dB(A)。
7.信号连接方式：常用4x0.5mm2、4x0.75mm2屏蔽电缆线。
QCX型起重量限制器使用说明书
Q C X系列起重量限制器使用说明书一、概述QCX型起重量限制器是我公司新一代改进型的起重机械安全保护装置，可用于桥吊、门吊等起重机设备上，该装置主要有电阻应变式传感器和电气控制器（俗称二次仪表）两部分组成，具有声光报警并切断起重机起升回路电源和数字显示重量等功能。
它是根据GB3811-2008《起重机设计规范》要求设计而成的，通过大量试验及工业运行证明，该产品符合实际使用要求，各项技术指标优于《GB12602-2009》的安全技术规范，深受广大用户的欢迎。
该产品于1989年11月通过国家机电部和劳动部的技术鉴定，1990年获江苏省和劳动部优质产品称号，1991年全国行评中名列第一，并荣获国优产品称号。
本企业于1998年12月通过ISO9001质量证体系认证。
并于2008年12月通过CE 认证。
二、技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S）3、系统综合显示误差：≤5%(F.S)4、报警点设定：预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃90%RH8、电源电压：~220V 或9、继电器触点容量：220V /15A，380V /10A。
10、传感器防护等级： IP6511、电气控制箱防护等级：IP44三、工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
图1原理框图传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
起重限制器型号QCx_B2设置步骤
起重限制器型号QCx_B2设置步骤1、塔式起重机起重司机、起重信号工、司索工必须持有特种作业上岗证书。
2、塔式起重机使用前，应对起重司机、起重信号工、司索工等作业人员进行安全技术交底。
3、塔式起重机力矩限制器、重量限制器、变幅限位器、奔跑限位器、高度限位器等安全保护装置严禁随意调整和拆毁。
4、每班作业前，应按规定日检、试吊；使用期间，安装单位或租赁单位应按使用说明书的要求对塔式起重机定期进行保养。
5、施工现场两台及以上塔式起重机交叉作业，应当制订严防相撞专项方案。
6、作业中遇突发故障，应采取措施将吊物降落到安全地点，严禁吊物长时间悬挂在空中。
7、塔式起重机严禁塔式起重重量少于额定载荷的吊物，且严禁塔式起重重量未明的重物。
8、物件起吊时应绑扎牢固，不得在吊物上堆放或悬挂其他物件；零星材料起吊时，必须用吊笼或钢丝绳绑扎牢固。
当吊物上站人时不得起吊。
9、钢丝绳规格应当满足用户额定重量的建议。
钢丝绳的保护、检验和除役应当合乎现行国家标准《起重机用钢丝绳检验和除役新颖规范》(gb/t)的规定。
10、遇有大雨、大雪、大雾、风沙及六级以上大风等恶劣天气时，应停止作业。
雨雪过后，应先经过试吊，确认制动器灵敏可靠后方可进行作业。
夜间施工应有足够照明。
11、应当保证塔式起重机在非工作工况时臂架能够随风旋转。
12、行走式塔机必须设置有效的卷线器。
为了强化起重机械的管理，确保起重机械的正常运转和安全生产，特制订本制度。
一、由机修部门负责起重机的管理工作。
建立必要的起重机械检修维护、定期检验、操作、安全规程；二、起重机选定专人操作方式，其他人员严禁随便停下；操作方式人员对所采用的起重机械必须努力做到“四懂得三会”(懂得性能、懂得结构、懂得原理、懂得用途、可以采用、可以维护保养、可以排除故障)。
并展开专门培训，经安全部门考试获得合格证后方能够操作方式。
三、操作人员应经常检查钢丝绳、吊钩限位开关等，各零件部件的使用情况，如发现异常应及时报修；四、塔式起重物件应钩乌科学合理，吊钩与吊物件战略重点应当横向，不许横缠，塔式起重物件存有慢口应当垫衬维护；五、起吊物件时不得超过起吊设备的限重载重量，不准长时间将物件悬在空中，吊起物下面禁止有人行走或停留；六、拿著或电气制盒，绝缘必须较好，操作方式完横向钳子，无法并使其在空中摇晃以致被喷发损坏；七、光线阴暗或操作者不能看到被吊物件又无人指挥操作的`情况下，不能起吊；八、黄继妍上班应当阻断设备电源。
起重机械限位器 标准
起重机械限位器标准
起重机械限位器是一种安全装置，用于限制起重机的移动或提升范围。
它能够防止超载、碰撞或损坏等不可预见的危险情况的发生，保护起重机的安全运行，避免工人和财产的损失。
起重机械限位器的执行标准通常根据国家或地区的安全规范和标准进行设计和使用。
在中国，起重机械限位器被列为特种设备的重要组成部分，其安全性能和执行标准受到严格监管。
根据国家质量监督检验检疫总局发布的《起重机械安全规程》（GB/T 6067.1-2010），起重机械限位器是起重机械安全保护装置之一，包括起重量限制器、力矩限制器、极限位置限制器等。
根据该规程，起重机械限位器的作用是在起重机达到设定的限位点时及时检测并发出信号，使起重机停止或减速，以确保操作的安全性和有效性。
不同类型的限位器根据其功能和用途，有着不同的执行标准和设计要求。
总的来说，起重机械限位器的执行标准通常包括设计、制造、安装、调试、使用等方面的规定和要求，以确保其安全性能的有效性和可靠性。
在使用起重机械限位器时，应严格按照相关规定和标准进行操作和维护，确保其正常运转和安全性能的充分发挥。
QCX型起重量限制器使用说明书

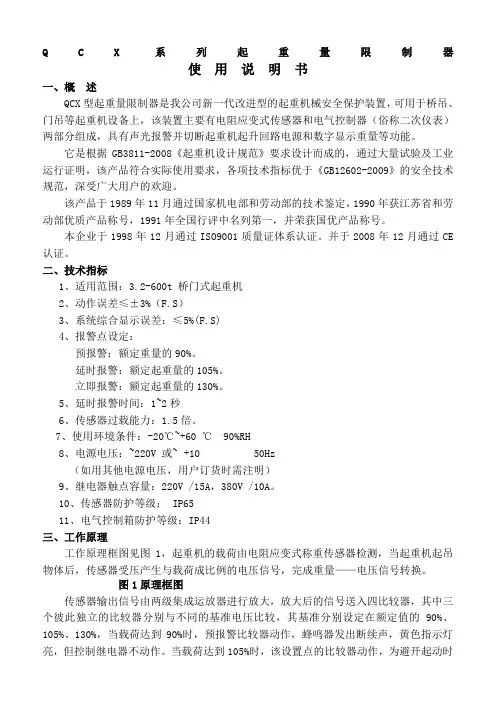

QCX 系列起重量限制器使 用 说 明 书§1 技术指标1、适用范围：3.2-600t 桥门式起重机2、动作误差≤±3%（F.S ）3、系统综合显示误差：≤5%(F.S)4、报警点设定： 预报警：额定重量的90%。
延时报警：额定起重量的105%。
立即报警：额定起重量的130%。
5、延时报警时间：1~2秒6、传感器过载能力：1.5倍。
7、使用环境条件：-20℃~+60 ℃ 90%RH8、电源电压：~220V 或~380V 50Hz （如用其他电源电压，用户订货时需注明）9、继电器触点容量：220V /15A ，380V /10A 。
10、传感器防护等级： IP65 11、电气控制箱防护等级：IP44 §2 工作原理工作原理框图见图1，起重机的载荷由电阻应变式称重传感器检测，当起重机起吊物体后，传感器受压产生与载荷成比例的电压信号，完成重量——电压信号转换。
传感器输出信号由两级集成运放器进行放大，放大后的信号送入四比较器，其中三个彼此独立的比较器分别与不同的基准电压比较，其基准分别设定在额定值的90%、105%、130%，当载荷达到90%时，预报警比较器动作，蜂鸣器发出断续声，黄色指示灯亮，但控制继电器不动作。
当载荷达到105%时，该设置点的比较器动作，为避开起动时冲击载荷引起的瞬间虚假超载，设置了一个延时电路，延时1~2秒后，如果超载仍存在，则判定是真正的超载，立即切断起升电机电源，红色指标灯亮。
如果载荷大于130%，直接使门电路打开，立即切断起重机起升控制回路电源，同时发出声光报警。
执行控制的继电器采用小型大功率直流继电器，当正常起吊时，继电器不动作，本装置控制继电器触点串联在起重机起升回路中。
当超载时，控制继电器动作，起升回路切断，起重机停止起升作业，但不影响其它方向的作业。
电路总共有二组直流电源：±6V 供传感器和二次仪表，+5V 供重量数字显示器。
