竣工图折叠方法
标准归档图(竣工图)纸折叠方法
一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按以以下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
pic1 A0折成A4
2、A1折叠成A4的方法见以以下图。
注意折叠顺序和尺寸。
3、A2图纸折叠成A4尺寸的标准方法见以以下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如以以下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）pic11 A3折成A4（不装订）。
竣工图图纸折叠方法
附录D 竣工图图纸折叠方法
D.0.1一般要求
1图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：
图 1
注：①尺寸代号见图1；②尺寸单位为毫米。
2图面应折向内，成手风琴风箱式。
3折叠后幅面尺寸应以4#图纸基本尺寸（297×210mm）为标准。
4图纸及竣工图章应露在外面。
53#~0#图纸应在装订边297mm处折一三角或剪一缺口，折进装订边。
D.0.2折叠方法
1 4#图纸不折叠。
2 3#图纸折叠如图2（图中序号表示折叠次序，虚线表示折起的部分，以下同）。
3 2#图纸折叠如图3。
4 1#图纸折叠如图4。
b
5 0#图纸折叠如图5。
D.0.3工具使用
图纸折叠前，准备好一块略小于4#图纸尺寸（一般为292×205mm）的模板。
折叠时，应先把图纸放
在规定位置，然后按照折叠方法的编号顺序依次折叠。
121
1#图纸折叠示意（图4）
0#图纸折叠示意（图5）
123。
工程竣工图——图纸折叠方法
竣工图一图纸折叠方法
1、图纸折叠刖应按裁图线裁剪整齐，其图纸幅面应符合下表规疋:
2、图面应折向内，成手风琴箱式
3、折叠后幅面尺寸就以4#图纸基本尺寸为标准
4、图纸及竣工图章应露在外面
5、3-0号图纸应在装订边297处折一三角或剪一缺口，拆进装订边
工具使用
图纸折叠前，准备好一块略小于4号图纸尺寸（292*205 ）的模板。
折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。
折叠方法
1、4号图纸不折叠
2、3号图纸折叠如图
3、2号图纸折叠如图
4、1号图纸折叠如图
5、0号图纸折叠如图
2（序号为折叠次
序,
3
4
虚线表示折起部分）
420 594 297 ^420
841 K IIS9 297 K 210
b M i
3稈图纸折愛示意（图
2）
(a)
5
團
正
面
一
一
(b)
2律图纸折叠示意（图3）
1…!20
92
594
4 -
210
<a
)
(b)
】#图纸折叠示意（图4）
閉=益・；…皐・-j—a c
(B)
O#BI纸折叠示意（图5）
(B)。
如何折叠竣工图纸的方法
如何折叠竣工图纸的方法竣工图纸的制作过程需要经过多个环节，最终得到的图纸需要进行折叠以便于携带和保存。
对于初学者来说，正确的折叠方法可以保证图纸的整齐有序，避免出现折痕、卷曲等问题。
本文将介绍几种常用的竣工图纸折叠方法。
1. 横向折叠法横向折叠法是最常见的折叠方法之一。
具体步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将左右两侧边缘向中心对折，使得上下两端对齐。
3.将对齐后的图纸再次从中心线处对折，使得左右两侧对齐。
4.最后将折叠好的图纸沿中心线对折，整齐叠放。
横向折叠法可以让竣工图纸变得更加紧凑，方便携带和储存，同时也不容易留下明显的折痕。
2. 竖向折叠法竖向折叠法同样常用于竣工图纸的折叠。
步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将上下两端边缘向中心对折，使得左右两侧对齐。
3.将对齐后的图纸再次从中心线处对折，使得上下两侧对齐。
4.最后将折叠好的图纸沿中心线对折，整齐叠放。
竖向折叠法比横向折叠法更容易保持竣工图纸的平整，同时也不容易对图纸表面造成太大影响。
3. 蜂巢折叠法蜂巢折叠法是一种比较特殊的折叠方法，适用于图纸面积较大的情况。
具体步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将图纸从中心线处对折，使得左右两侧对齐。
3.将图纸再次沿着中心线对折，使得上下两侧对齐。
4.将左侧图纸从中心线处向外对折，使得一定宽度的图纸呈横向折叠状态，右侧同理。
5.将横向折叠好的图纸再次沿中心线对折。
蜂巢折叠法将竣工图纸按照蜂巢状折叠，便于携带和储存。
不过由于折叠次数较多，容易在较薄的地方出现破损现象。
4. 多层交替折叠法多层交替折叠法比较适用于竣工图纸比较大的情况。
步骤如下：1.将竣工图纸平铺在桌面上，确认图面朝上。
2.将左侧图纸向中心对折，形成左侧折叠层。
3.将右侧图纸向中心对折，形成右侧折叠层。
4.将左侧折叠层向左侧翻转，与原图纸平面呈 90 度角。
5.将右侧折叠层向右侧翻转，与原图纸平面呈 90 度角。
标准归档图(竣工图)纸折叠方法
一、要求装订归档的：
1、A0折叠成A4，需装订，留边：按下图中的顺序和尺寸，慢慢体会。
折完后图号在上，有装订边。
pic1 A0折成A4
2、A1折叠成A4的方法见下图。
注意折叠顺序和尺寸。
pic2 A1折成A4 3、A2图纸折叠成A4尺寸的标准方法见下图：
pic3 A2折成A4 4、A3图纸折叠成A4大小的标准成方法：
pic4 A3折成A4
5、各种尺寸的图折成A3的方法与A4类似，但A3一般横向装订，尺寸有所不同：
pic5 A0折成A3
pic6 A1折成A3
pic7 A2折成A3
二、不需要装订的图纸折叠方法：不需要装订的图纸折起来要简单一些，各种尺寸图纸折叠方法如下图：
pic8 A0折成A4（不装订）
pic9 A1折成A4（不装订）
pic10 A2折成A4（不装订）
pic11 A3折成A4（不装订）。

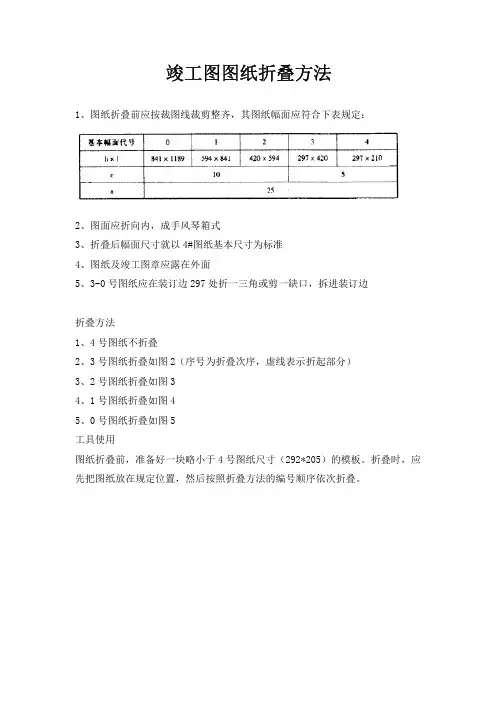

竣工图图纸折叠方法
竣工图图纸折叠方法
1、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：
2、图面应折向内，成手风琴箱式
3、折叠后幅面尺寸就以4#图纸基本尺寸为标准
4、图纸及竣工图章应露在外面
5、3-0号图纸应在装订边297处折一三角或剪一缺口，拆进装订边
折叠方法
1、4号图纸不折叠
2、3号图纸折叠如图2（序号为折叠次序，虚线表示折起部分）
3、2号图纸折叠如图3
4、1号图纸折叠如图4
5、0号图纸折叠如图5
工具使用
图纸折叠前，准备好一块略小于4号图纸尺寸（292*205）的模板。
折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。
工程竣工图-图纸折叠方法(参考模板)
竣工图—图纸折叠方法
1、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：
2、图面应折向内，成手风琴箱式
3、折叠后幅面尺寸就以4#图纸基本尺寸为标准
4、图纸及竣工图章应露在外面
5、3-0号图纸应在装订边297处折一三角或剪一缺口，拆进装订边
折叠方法
1、4号图纸不折叠
2、3号图纸折叠如图2（序号为折叠次序，虚线表示折起部分）
3、2号图纸折叠如图3
4、1号图纸折叠如图4
5、0号图纸折叠如图5
工具使用
图纸折叠前，准备好一块略小于4号图纸尺寸（292*205）的模板。
折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。
---精心整理，希望对您有所帮助。
工程竣工图——图纸折叠方法
竣工图—图纸折叠方法
1、图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合下表规定：
2、图面应折向内，成手风琴箱式
3、折叠后幅面尺寸就以4#图纸基本尺寸为标准
4、图纸及竣工图章应露在外面
5、3-0号图纸应在装订边297处折一三角或剪一缺口，拆进装订边
折叠方法
1、4号图纸不折叠
2、3号图纸折叠如图2（序号为折叠次序，虚线表示折起部分）
3、2号图纸折叠如图3
4、1号图纸折叠如图4
5、0号图纸折叠如图5
工具使用
图纸折叠前，准备好一块略小于4号图纸尺寸（292*205）的模板。
折叠时，应先把图纸放在规定位置，然后按照折叠方法的编号顺序依次折叠。
竣工图纸的折叠方法
竣工图纸的折叠方法1.一般要求1)图纸折叠前应按裁图线裁剪整齐，其图纸幅面应符合建筑制图标准的规定。
图纸的形状与尺寸代号，如图6-2及表6-1所示，尺寸单位为毫米。
图纸基本幅面与代号表6-1基本幅面代0 1 2 3 4 号b×i 841×1189 594×841 420×594 297×420 297×210c 10 5a 252)图面应折向内，成手风琴箱式。
3)折叠后幅面尺寸应以4号图纸基本尺寸(294mm×210mm)为标准。
4)图标及竣工图章应露在外面。
5)3号,0号图纸应在装订边297mm处折一三角或剪一缺口，折进装订边。
2.图纸的折叠方法1)4号图纸不用折叠。
2)3号图纸的折叠方法如图6-3中所示(图中序号表示折叠次序，虚线表示折起的部分，以下3)、4)、5)与此相同)。
3)2号图纸的折叠方法如图6-4所示。
4)1号图纸的折叠方法如图6-5所示。
5)0号图纸的折叠方法如图6-6所示。
