个人总结ansys命令流Q235 属性：弹性模量E=2.1e5 N/mm2密度=7.85e-6kg/mm3泊松比=0.3mp,ex,1,2.1e5mp,prxy,1,0.3mp,dens,1,7.85e-61,ksymm 镜像点2,arsym 镜像面3,kgen 复制点4.adele删除面6，kdist,k1,k2 测量两关键点的距离7,adele,a,,,1 删除area and below8,创建圆柱面：circle 创建圆然后创建直线然(轴线)利用拉伸命令创建圆柱面creat__areas__by Linesadrag 线拉伸成面modeling>operate>extrude>lines>>along linesVDRAG 面拉伸成体modeling>operate>extrude>areas>>along lines！创建空心圆柱体CYLIND, RAD1, RAD2, Z1, Z2, THETA1, THETA2这个命令MainMenu>Preprocessor>Modeling>Create>Volumes>Cylinder>By DimensionsMain Menu>Preprocessor>Trefftz Domain>TZ Geometry>Create>Volume>Cylinder>By Dimensions9,aptn 分割面10,asbw 用工作平面切割面11.wpoffs12.wprotang 过圆外一点做圆的切线(0°或180°)14，nummrg 将重复的点消除15，asba 面减去面16,两个圆柱面的相贯线作法：做出两个相穿的圆柱面，利用APTN命令17，选择面，不选择一部分面asel,u,loc,z,kz(735)18.在工作平面上生成一个矩形面RECTING,X1,X2,Y1,Y2X1，X2——矩形在工作平面X方向坐标值的变化范围Y1,Y2——矩形在工作平面Y方向坐标值的变化范围18,圆阵列建立工作平面与圆柱的横截面平行，在工作平面情况下建立局部坐标系（柱坐标系），然后利用agen命令复制。

ANSYS工程结构数值分析---命令流实例

!------------------------------------------------------!EX8.26 钢筋混凝土简支梁数值分析!分离式模型,关闭压碎,keyopt(1)=0,keyopt(7)=1 !力加载,位移收敛准则，误差1.5%,1/4模型分析!--------------------------------------------finish/clear/config,nres,2000/prep7!1.定义单元与材料性质--------------------et,1,solid65,,,,,,,1 !K1=0,k7=1et,2,link8mp,ex,1,13585mp,prxy,1,0.2fc=14.3ft=1.43tb,concr,1tbdata,,0.5,0.95,ft,-1tb,miso,1,,11tbpt,,0.0002,fc*0.19tbpt,,0.0004,fc*0.36tbpt,,0.0006,fc*0.51tbpt,,0.0008,fc*0.64tbpt,,0.001,fc*0.75tbpt,,0.0012,fc*0.84tbpt,,0.0014,fc*0.91tbpt,,0.0016,fc*0.96tbpt,,0.0018,fc*0.99tbpt,,0.002,fctbpt,,0.0033,fc*0.85mp,ex,2,2.0e5mp,prxy,2,0.3tb,biso,2tbdata,,300,0pi=acos(-1)r,1,0.25*pi*22*22r,2,0.25*pi*22*22/2r,3,0.25*pi*10*10r,4,0.25*pi*10*10/2!2.创建几何模型blc4,,,150/2,300,2000/2*do,i,1,9wpoff,,,100vsbw,all*enddo wpcsys,-1 wpoff,,,50 vsbw,all wpcsys,-1 wprota,,-90 wpoff,,,30 vsbw,all wpoff,,,240 vsbw,all wpcsys,-1 wpoff,30 wprota,,,90 vsbw,all wpcsys,-1!3.划分钢筋网格elemsiz=50 lsel,s,loc,x,30 lsel,r,loc,y,30 cm,zj,linelatt,2,1,2 lesize,all,elemsiz lsel,s,loc,x,75 lsel,r,loc,y,30 cm,zjb,line latt,2,2,2 lesize,all,elemsiz lsel,s,loc,x,30 lsel,r,loc,y,270 cm,jlj,linelatt,2,3,2 lesize,all,elemsiz lsel,s,tan1,z lsel,r,loc,y,30,270 lsel,r,loc,x,30,70 lsel,u,loc,z,50 cm,gj,linelatt,2,3,2 lesize,all,elemsiz lsel,s,loc,z,0 lsel,r,loc,y,30,270 lsel,r,loc,x,30,70 cm,gjb,line latt,2,4,2lesize,all,elemsizlsel,allcmsel,s,zjcmsel,a,zjbcmsel,a,jljcmsel,a,gjcmsel,a,gjbcm,gj,linelmesh,alllsel,all!4.划分混凝土网格vatt,1,,1mshkey,1esize,elemsizvmesh,allallsel,all!5.施加荷载和约束lsel,s,loc,y,0lsel,r,loc,z,900dl,all,,uyasel,s,loc,z,0da,all,symmasel,s,loc,x,75da,all,symm!-----------------p0=180000q0=p0/150/100asel,s,loc,z,0,50asel,r,loc,y,300sfa,all,1,pres,q0allsel,all!6.求解控制设置/soluantype,0nsubst,80outres,all,allautos,onneqit,50cnvtol,u,,0.015solve!7.进入POST1查看结果/post1set,lastesel,s,type,,2etable,saxl,ls,1plls,saxl,saxlesel,s,type,,1/device,vector,onplcrackeall!8.进入时程后处理/post26nsol,2,205,u,yprod,3,1,,,,,,p0/1000prod,4,2,,,,,,-1xvar,4plvar,3!EX2.6D 60kg/m钢轨实体建模FINISH/CLEAR/PREP7!1.定义参数H1=30.5H2=48.5H3=48.5B1=45.75B2=29.25B3=16.5B4=36.5B5=10XD1=1/3XD2=1/9XD3=1/3XD4=1/20R0=400R1=2R2=4R3=40R4=20R5=25R7=13R8=80R9=300R10=2FAI=43H=H1+2*H2+H3!2.创建轨底主要组成部分的线K,1K,2,B1+B2K,3,B1+B2,H1-B1*XD1-B2*XD2K,4,B1,H1-B1*XD1K,5,0,H1*DO,I,1,4L,I,I+1*ENDDO!3.计算确定轨头下三个圆弧的位置CTA=A TAN(XD3)BTA=(90-FAI)*ACOS(-1)/180-CTAA=1/TAN(CTA)C1=B3/2+R0-R6*SIN(CTA)-(R5-R6)*COS(BTA)C2=R5*SIN(BTA)+R6*COS(CTA)-R6*SIN(BTA)-H2C=(C1-C2/TAN(CTA))/(R0-R5)C3=A*C-SQRT(A*A-C*C+1)C3=C3/(A*A+1)REFA=ASIN(C3)C1=R6*SIN(CTA)+(R5-R6)*COS(BTA)+(R0-R5)*COS(REFA) !4.创建轨腰和轨头结构线ROUX=B3/2+R0-C1ROUY=ROUX*TAN(CTA)ANGI=ASIN((H1+H2)/R0)K,6,B3/2+R0-R0*COS(ANGI)K,7,B3/2+R0-R0*COS(REFA),H1+H2+R0*SIN(REFA) LARC,6,7,2,R0DX1=R6*(COS(BTA)-SIN(CTA))DY1=R6*(COS(CTA)-SIN(BTA))K,8,ROUX-DX1,H1+2*H2+ROUY-DY1K,9,ROUX,H1+2*H2+ROUYLARC,7,8,2,R5LARC,8,9,2,R6K,10,B4,H1+2*H2+B4*XD3K,11,B4-(H3-B4*XD3)*XD4,HL,9,10L,10,11ANGI=ASIN(B5/R9)K,12,0,HK,13,B5,H-(R9-R9*COS(ANGI)) LARC,12,13,1,R9DX1=B4-B5+R8*SIN(ANGI)ANGI1=ASIN(DX1/R8)Y1=R8*COS(ANGI)-R8*COS(ANGI1) K,14,B4,KY(13)-Y1LARC,13,14,1,R8!5.倒角或弧线连接LFILLT,1,2,R1LFILLT,2,3,R2LFILLT,3,4,R3LPTN,4,5LFILLT,17,18,R4LFILLT,8,9,R10LPTN,9,11LFILLT,20,22,R7LDELE,15,16,1,1LDELE,19,21,2,1LSYMM,X,ALLNUMMRG,ALLNUMCMP,ALLAL,ALLASUMVOFFST,1,300!EX2.9B 斜向圆台建模finish/clear/prep7r0=3r1=2h=4cyl4,,,r0wpoff,r1,,hcyl4,,,r1*do,i,1,4askin,i,i+4*enddova,all!斜向延伸创建圆台vgen,1,1,,,,3*r0,,,,1wpcsyscyl4,,,r0vext,7,,,r1,,h,r1/r0,r1/r0!EX2.9B 已知函数方程时的建模!玫瑰线1==================================== !极坐标方程为ρ=asin(4Φ/3)finish/clear/prep7a=20csys,1*do,i,0,360*3fei=i*acos(-1)/180r0=a*sin(fei*4/3)k,,r0,i*enddo*do,i,1,360*3l,i,i+1*enddo!玫瑰线2=================================== !极坐标方程为ρ=asin(4Φ)finish/clear/prep7a=20csys,1*do,i,0,360fei=i*acos(-1)/180r0=a*sin(fei*4)k,,r0,i*enddo*do,i,1,360l,i,i+1*enddo!长辐圆内旋轮线============================ !参数方程x=(a-b)cost+λcos(a-b)/bt!参数方程y=(a-b)sint-λsin(a-b)/btfinish/clear/prep7a=50b=5lmda=15*afun,deg*do,i,0,360x1=(a-b)*cos(i)+lmda*cos((a-b)/b*i)y1=(a-b)*sin(i)-lmda*sin((a-b)/b*i)k,,x1,y1*enddo*do,i,1,360l,i,i+1*enddo!椭圆抛物面================================ !方程为z=x*x/a/a+y*y/b/b!使用蒙皮方法finish/clear/prep7a=20b=10n=20*do,i,1,niz=i/10lsel,nonewpoff,,,izcyl4,,,1adele,alllsscale,all,,,a*sqrt(iz),b*sqrt(iz),,,,1*enddoallsel*do,i,1,4*(n-1),4askin,i,i+4askin,i+1,i+5askin,i+2,i+6askin,i+3,i+7*enddo!EX2.9C 旋转图素建模!类花瓶建模--------------------finish/clear/prep7K,1K,2,100K,3,300,400K,4,150,550k,5,130,880K,6,300,1150k,7,400,1100k,8,500,1150bsplin,allk,1001,,1000arotat,all,,,,,,1,1001,360,5!类轮建模----------------------finish/clear/prep7!先创建类轮结构的一个断面，然后旋转之blc4,,,4,6cyl4,2,6,1.5asba,1,2k,100,-3k,101,-3,10vrotat,all,,,,,,100,101!EX3.1 自定义箱形截面finish/clear/prep7k,1k,2,2k,3,2,2.2k,4,3,2.3k,5,3,2.5k,6,0,2.5a,1,2,3,4,5,6blc4,,0.2,1.7,2asba,1,2wpoff,1.7wprota,,,90asbw,allwpoff,,,0.3asbw,allwpoff,,0.2wprota,,90asbw,allwpoff,,,-2asbw,allarsym,x,allwpcsysaglue,allet,1,plane82lesize,all,,,1amesh,allsecwrite,myboxfinish/clear/prep7et,1,beam189mp,ex,1,3.0e10mp,prxy,1,0.167sectype,1,beam,mesh secread,mybox,,,meshk,1k,2,10k,100,5,5l,1,2lesize,all,,,20latt,1,,1,,100,,1lmesh,all/eshape,1Eplot!EX3.2 自定义多种材料截面finish/clear/prep7Ro=1.5Ri=1.0csys,1cyl4,,,ricyl4,,,roaptn,allwprota,,90asbwa,allwprota,,,90asbw,allwpcsyset,1,plane82mymat1=4mymat2=7mp,ex,mymat1,1.0mp,ex,mymat2,2.0asel,s,loc,x,0,riaatt,mymat1,,1asel,s,loc,x,ri,roaatt,mymat2,,1allselesize,0.25mshape,0,2dmshkey,1amesh,allsecwrite,mycsolid,sectfinish/clear/prep7et,1,beam189mym1=4mym2=7mp,ex,mym1,3.0e10mp,prxy,mym1,0.167 mp,ex,mym2,2.1e11mp,prxy,mym2,0.3 sectype,1,beam,mesh secread,mycsolid,sect,,mesh k,1k,2,,,10l,1,2lesize,all,,,20latt,,,1,,,,1lmesh,all/eshape,1/pnum,mat,1eplot!EX3.3A 单个方位关键点示例FINISH/CLEAR/PREP7ET,1,BEAM189MP,EX,1,2.1E5MP,PRXY,1,0.3SECTYPE,1,BEAM,ISECDATA,100,40,160,10,10,8K,1K,2,,,1000L,1,2K,100,,500,500LATT,1,,1,,100,,1LGEN,4,1,,,500LESIZE,ALL,,,10LMESH,ALL/ESHAPE,1EPLOT!EX3.3B 同时使用KB和KE方位关键点示例FINISH/CLEAR/PREP7ET,1,BEAM189MP,EX,1,2.1E5MP,PRXY,1,0.3SECTYPE,1,BEAM,ISECDATA,100,40,160,10,10,8L0=1000DL=500DXC=400K,1K,2,,,L0L,1,2K,100,,DLK,200,DXC,-DLK,300,2*DXC,DLK,301,2*DXC+DLK,400K,500,8*DXCLGEN,5,1,,,DXCLATT,1,,1,,100,,1LSEL,S,,,2LATT,1,,1,,200,,1LSEL,S,,,3LATT,1,,1,,300,301,1LSEL,S,,,4LATT,1,,1,,400,,1LSEL,S,,,5LATT,1,,1,,500,,1LSEL,ALLLESIZE,ALL,,,50LMESH,ALL/ESHAPE,1EPLOT!EX3.3C 双方位关键点翻转示例FINISH/CLEAR/PREP7ET,1,BEAM189MP,EX,1,2.1E5MP,PRXY,1,0.3SECTYPE,1,BEAM,I SECDATA,100,40,160,10,10,8L0=1000DL=500DXC=400K,1K,2,,,L0K,3,DXCK,4,DXC,,L0/2K,5,DXC,,L0L,1,2L,3,4L,4,5K,100,,DLk,101,,-DLK,200,DXC,DLk,201,2*DXCK,202,DXC,-DLLATT,1,,1,,100,101,1lesize,all,,,100LSEL,S,,,2LATT,1,,1,,200,201,1lesize,all,,,50LSEL,S,,,3LATT,1,,1,,201,202,1lesize,all,,,50LSEL,ALLLMESH,ALL/ESHAPE,1EPLOT!EX3.4A 两种单元形状和两种网格划分比较finish/clear/prep7et,1,plane82k,1k,2,8k,3,7,6k,4,1,6a,1,2,3,4esize,1mshape,0mshkey,0!mshape,0!mshkey,1!mshape,1!mshkey,0!mshape,1!mshkey,1amesh,all!EX3.4B 中间节点位置控制网格划分比较finish/clear/prep7cyl4,,,4,,8,60lesize,all,,,2mshape,0mshkey,1mshmid,0!mshmid,1!mshmid,2amesh,all!EX3.5 线上单元尺寸设置示例!下边密上边稀finish/clear/prep7et,1,plane82blc4,,,10,10lsel,s,tan1,ylesize,all,,,10lsel,s,loc,x,0lesize,all,,,9,1/8lsel,s,loc,x,10lesize,all,,,9,8lsel,allmshape,0mshkey,1amesh,all!中间密外边稀finish/clear/prep7et,1,plane82blc4,,,10,10lsel,s,tan1,ylesize,all,,,10,-1/5lsel,s,tan1,xlesize,all,,,9,-1/8lsel,allmshape,0mshkey,1amesh,all!EX3.6 合并线和连接线以进行映射网格划分finish/clear/prep7et,1,plane82k,1,5k,2,10k,3,11,6k,4,6,15k,5,-1,8k,6,,4l,1,2l,2,3l,3,4larc,4,5,3,10l,5,6l,6,1al,allesize,3mshape,0mshkey,1lccat,1,2lcomb,4,5amesh,all!EX3.7 合并线或连接线的网格划分设置finish/clear/prep7et,1,plane82k,1,5k,2,10k,3,11,6k,4,6,15k,5,-1,8k,6,,4l,1,2l,2,3l,3,4larc,4,5,3,10l,5,6l,6,1al,allesize,,10lesize,6,,,8lesize,1,,,4lesize,2,,,3lesize,4,,,5lesize,5,,,2mshape,0mshkey,1lcomb,1,2!lccat,1,2!如采用lcatt,1,2则采用7个划分数lcomb,4,5amesh,all!EX3.7B 简化映射网格划分finish/clear/prep7et,1,plane82k,1,5k,2,10k,3,11,6k,4,6,15k,5,-1,8k,6,,4l,1,2l,2,3l,3,4larc,4,5,3,10l,5,6l,6,1al,allesize,,6mshape,0amap,1,2,5,3,4!EX3.8A 过渡四边形映射网格finish/clear/prep7k,1k,2,10,-1k,3,8,6k,4,1,3a,1,2,3,4lesize,1,,,8lesize,3,,,3lesize,4,,,7lesize,2,,,2mshape,0,2dmshkey,1amesh,all!EX3.8B 过渡四边形映射网格finish/clear/prep7et,1,plane42k,1k,2,10,-1k,3,8,6k,4,1,3a,1,2,3,4lesize,1,,,11lesize,3,,,3lesize,4,,,2lesize,2,,,2mshape,0,2dmshkey,1amesh,all!EX3.9A 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lesize,all,,,3lesize,5,,,15allselmshape,0,3dvmesh,all!EX3.9B 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lesize,all,,,4lesize,7,,,12mshape,0,3dmshkey,1vmesh,all!EX3.9C 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lsel,s,,,1,8,7lesize,all,,,6lsel,s,,,2,7,5lesize,all,,,3lsel,s,,,4,5lesize,all,,,7lsel,s,,,3,6,3lesize,all,,,2lsel,s,,,9,12,1lesize,all,,,5allselmshape,0,3dmshkey,1vmesh,all!EX3.9D 过渡六面体映射网格划分finish/clear/prep7et,1,95blc4,,,8,8,8lesize,2,,,2lesize,4,,,2lesize,5,,,2lesize,1,,,3lesize,3,,,3lesize,7,,,6lesize,6,,,7lesize,11,,,7lesize,9,,,3lesize,10,,,3lesize,12,,,3allselmshape,0,3dmshkey,1vmesh,all!EX3.10 带两孔的长方体的扫掠网格划分finish/clear/prep7a=10r=2et,1,mesh200,6et,2,solid45blc4,,,2*a,a,acyl4,a/2,a/2,r,,,,awprota,,90cyl4,1.5*a,a/2,r,,,,-avsbv,1,2vsbv,4,3wprota,,,90wpoff,,,a/2vsbw,allwpoff,,,a/2vsbw,allwpoff,,,a/2vsbw,allwpcsyswpoff,,a/2,a/2vsbw,allwprota,,90vsbw,allwpcsysesize,1amap,105,15,16,26,63amap,107,16,13,60,26amap,108,13,14,28,60amap,103,15,14,28,63lesize,94,,,4lesize,79,,,5vsel,s,loc,x,0,avsweep,allasel,s,loc,y,aasel,r,loc,x,a,2*alccat,2,45lccat,57,71lccat,68,78lccat,65,72mshape,0,2dmshkey,1amesh,allvsel,s,loc,x,a,2*avsweep,allallsel/view,1,1,2,3Eplot!EX3.11 拉伸类命令生成体单元网格finish/clear/prep7et,1,82et,2,95blc4,,,4,4blc4,6,,4,4blc4,12,,4,4blc4,18,,4,4esize,1amesh,allesize,,8vrotat,1,,,,,,1,4,90vext,2,,,,,10,0.5,0.5voffst,3,10vdrag,4,,,,,,35!EX3.12 圆的网格划分finish/prep7et,1,plane82r0=10cyl4,,,r0cyl4,3*r0,,,,r0 wprota,,90asbw,allwprota,,,90asbw,allwpoff,,,3*r0asbw,allwpcsys,-1asel,s,loc,x,-r0,r0lsla,slesize,all,,,8mshape,0,2dmshkey,1amesh,allallselasel,s,loc,x,2*r0,4*r0 lesize,all,,,8lsel,r,length,,r0lesize,all,,,8,0.1,1 amesh,allallsel!EX3.13 圆环的网格划分finish/clear/prep7et,1,plane82r0=10cyl4,,,r0/3,,r0,90cyl4,2*r0,,r0/10,,r0,90 asel,s,loc,x,-r0,r0lsla,slesize,all,,,8lsel,r,length,,r0*2/3 lesize,all,,,3,,1 mshape,0,2dmshkey,1amesh,allasel,s,loc,x,2*r0,4*r0lesize,5,,,12lesize,7,,,6lsel,s,length,,r0*9/10lesize,all,,,7amesh,all!EX3.14 圆柱面和圆柱体的网格划分!圆柱面finish/clear/prep7r0=10h0=50et,1,shell63cyl4,,,r0adele,1cm,l1cm,linek,50k,51,,,h0l,50,51adrag,l1cm,,,,,,5lsel,s,loc,z,0lesize,all,,,6lsel,s,length,,h0lesize,all,,,8mshape,0,2dmshkey,1amesh,all!圆柱体finish/clear/prep7r0=10h0=50et,1,solid95cyl4,,,r0,,,,h0wprota,,90vsbw,allwprota,,,90vsbw,allmshape,0,3dmshkey,1lsel,s,loc,z,0lsel,s,length,,h0lesize,all,,,8vmesh,all!EX3.15 圆锥的网格划分!扫掠网格划分finish/clear/prep7cone,10,,,15,,90et,1,200,7et,2,95lsel,s,,,5,6lesize,all,,,12,0.5lsel,alllesize,3,,,6mshape,0,2dmshkey,1amesh,3vsweep,1,3,4vsymm,x,allvsymm,y,allvglue,all!六面体映射网格划分finish/clear/prep7cone,10,,,15,,90et,2,95lesize,all,,,8mshape,0,3dmshkey,1vmesh,allvsymm,x,allvsymm,y,allvglue,all!EX3.16 正多边形面的通用网格划分finish/clear/prep7ns=11rpr4,ns,,,10kp0=100+nsk,kp0*if,mod(ns,2),eq,0,then*do,i,1,ns/2l,kp0,2*i-1*enddo*else*do,i,1,nsl,kp0,i*enddo*endiflsel,s,,,ns+1,2*nscm,l1cm,lineallselasbl,1,l1cm*if,mod(ns,2),eq,0,then cmsel,s,l1cmlesize,all,,,8lsel,invelesize,all,,,4*elselesize,all,,,8*endifallselmshape,0mshkey,1amesh,all!EX3.17 球体及球面网格划分finish/clear/prep7r0=10sphere,,r0,,90vsbw,allvdele,2,,,1esize,2et,1,solid95mshape,0,3dmshkey,1vsymm,x,all vsymm,y,all vsymm,z,allvglue,allfinish/clear/prep7r0=10sphere,,r0,,90 vsbw,allvdele,2,,,1vdele,allasel,s,loc,x,0asel,a,loc,y,0asel,a,loc,z,0adele,all,,,1allselesize,2et,1,shell63 mshape,0,2d mshkey,1amesh,allarsym,x,allarsym,y,allarsym,z,all nummrg,all!EX3.18 孔板网格划分finish/clear/prep7a0=300b0=800r0=15blc4,,,a0,b0cyl4,a0/4,b0/8,r0 agen,2,2,,,a0/2 agen,2,2,3,1,,b0/8 agen,2,2,5,1,,b0*5/8 asel,s,,,2,9,1cm,a2cm,areaallselwprota,,-90*do,i,1,5wpoff,,,b0/16asbw,all*enddowpoff,,,b0*5/16*do,i,1,5wpoff,,,b0/16asbw,all*enddowprota,,,90*do,i,1,3wpoff,,,a0/4asbw,all*enddowpcsys,-1numcmp,alllsel,s,radius,,r0lesize,all,,,8lsel,invelesize,all,,,4lsel,allet,1,82mshape,0,2dmshkey,1asel,u,loc,y,b0/16,b0*5/16 asel,u,loc,y,b0*11/16,b0*15/16 lsla,slsel,r,tan1,xlesize,all,50,,,,1amesh,allallselamap,21,30,31,54,62 amap,22,31,32,54,64 amap,32,29,30,62,76 amap,33,29,32,64,76amap,42,34,35,76,82 amap,43,35,36,76,84 amap,41,33,34,53,82 amap,44,33,36,53,84amap,19,22,23,49,64 amap,20,23,24,49,60 amap,9,21,22,64,74 amap,31,21,24,60,74amap,38,26,27,74,84 amap,39,27,28,74,80 amap,37,25,26,50,84 amap,40,25,28,50,80amap,17,14,15,43,59 amap,18,15,16,43,63 amap,7,13,14,59,73 amap,8,13,16,63,73amap,34,18,19,73,79 amap,30,17,18,79,44 amap,35,19,20,73,83 amap,36,17,20,44,83amap,15,6,7,39,63amap,16,7,8,39,58amap,4,6,5,63,71amap,5,5,8,58,71amap,27,10,11,71,83 amap,28,11,12,71,78 amap,26,9,10,83,40 amap,29,9,12,40,78!EX3.19 角支架的网格划分finish/clear/prep7blc4,,,150,50blc4,100,,50,-50cyl4,,25,25cyl4,125,-50,25aadd,allnumcmp,allcyl4,,25,10cyl4,125,-50,10 asel,s,,,2,3cm,a1cm,area asel,allasba,1,a1cm lcomb,1,6lfillt,1,2,20 asbl,4,6adele,1,,,1lfillt,3,4,20al,18,19,20 aadd,all numcmp,all!---------------------- wprota,,90 wpoff,,,-25 asbw,all wpoff,,,75 asbw,all wprota,,,90 asbw,all wpoff,,,125 asbw,all wpcsys,-1 wpoff,25 wprota,,,90 asbw,all kwpave,18 asbw,all kwpave,3 wprota,,90 asbw,all kwpave,21 wprota,,-45 asbw,8 wpcsys,-1!-------------------- et,1,plane82 mshape,0,2d mshkey,1 esize,6lesize,33,,,6 lesize,37,,,6 lesize,42,,,6amesh,3,5,2amap,6,9,10,4,23amap,7,9,12,1,23amesh,11,13,2amesh,1,9,8amesh,2,4,2amap,16,3,18,26,28amap,12,14,15,5,28amap,15,13,14,6,28lcomb,19,22lcomb,27,46amesh,10,14,4!========================= !EX3.20 大板小孔的网格划分A finish/clear/prep7a0=100blc4,,,a0,a0cyl4,,,a0/100asba,1,2csys,1k,50,a0/20k,51,a0/20,90l,50,51asbl,all,1wprota,,90,45asbw,allet,1,plane82mshape,0,2dmshkey,1lsel,s,loc,x,0,a0/20lesize,all,,,8lsel,alllesize,7,,,12,0.1lesize,8,,,12,0.1lesize,9,,,12,10amesh,allcsys,0arsym,x,allarsym,y,allnummrg,all!============================= !EX3.20 大板小孔的网格划分Bfinish/clear/prep7a0=100blc4,,,a0,a0cyl4,,,a0/100asba,1,2csys,1k,50,a0/20k,51,a0/20,90l,50,51asbl,all,1et,1,plane82mshape,0,2dmshkey,1lesize,5,,,8lesize,1,,,10lesize,4,,,8,5lesize,6,,,8,5amesh,1lesize,7,,,20,0.1lesize,8,,,20,0.1amap,2,50,51,2,4csys,0arsym,x,allarsym,y,allnummrg,all!EX3.21 Z形面网格划分及局部细分finish/clear/prep7blc4,,,15,10blc4,10,6,14,12aadd,allwprota,,-90wpoff,,,6asbw,allwpoff,,,4wprota,,,90wpoff,,,10asbw,allwpoff,,,5asbw,allwpcsys,-1et,1,82esize,2mshape,0,2dmshkey,1amesh,allkrefine,9,10,1,1,,off !不光滑处理（节点位置不变）aclear,allamesh,allkrefine,9,10,1,1,,smooth !光滑处理，节点位置可改变，但既有单元不删除aclear,allamesh,allkrefine,9,10,1,1 !光滑处理，可删除既有单元重细分，节点位置改变!EX3.22 分布小孔环形面的网格划分finish/clear/prep7r1=15r2=25r3=3n=8cyl4,,,r1,,r2,180/ncyl4,0.5*(r1+r2),,r3asba,1,2kl,2larc,6,8,4,0.5*(r1+r2)asbl,all,4lesize,4,,,4lesize,10,,,4lesize,6,,,8lesize,3,,,6lesize,8,,,4lesize,5,,,8lesize,9,,,4lesize,7,,,4et,1,plane82mshape,0,2damap,2,6,7,4,8amap,1,5,6,8,1!lrefine,5,6,1,1,smootharsym,y,allcsys,1agen,n,all,,,,360/nnummrg,all!EX3.23 同心圆轴体的网格划分finish/clear/prep7cylind,50,0,100,150cylind,40,0,200,250cylind,30,0,100,250cylind,20,0,50,250cylind,10,0,0,250vptn,allwprota,,,90vsbw,allwprota,,90vsbw,allet,1,95csys,1lsel,s,length,,50lesize,all,,,5lsel,invelsel,u,radius,,10,50lesize,all,,,4n1=6n2=6n3=8n4=10n5=12lsel,r,loc,x,0,10lesize,all,,,n1,,1lsel,s,radius,,10lesize,all,,,n1lsel,s,radius,,20lsel,s,radius,,30lesize,all,,,n3lsel,s,radius,,40lesize,all,,,n4lsel,s,radius,,50lesize,all,,,n5allselmshape,0,3dmshkey,1vmesh,all!EX3.24A 圆柱与长方体组合模型的网格划分!采用六面体映射网格划分finish/clear/prep7a0=30h1=15h2=25r0=7blc4,,,a0/2,a0/2,h1cyl4,,,r0,,,90,h1+h2vptn,allaccat,4,6et,1,95esize,3mshape,0,3dmshkey,1vmesh,allasel,s,accaadele,alllsel,s,lccaldele,allallselvsymm,x,allvsymm,y,allnummrg,all!EX3.24B 圆柱与长方体组合模型的网格划分!采用过渡六面体映射网格划分finish/cleara0=30h1=15h2=25r0=7blc4,,,a0/2,a0/2,h1cyl4,,,r0,,,90,h1+h2vptn,alllsel,s,radius,,r0lsel,a,length,,r0lesize,all,,,6lsel,s,loc,z,0lsel,a,loc,z,h1lesize,all,,,7asel,s,loc,x,a0/2asel,a,loc,y,a0/2accat,allallselet,1,95esize,3mshape,0,3dmshkey,1vmesh,allasel,s,accaadele,alllsel,s,lccaldele,allallselvsymm,x,allvsymm,y,allnummrg,all!EX3.25-任意圈数圆柱形螺旋弹簧的扫略网格划分FINISH/CLEAR/PREP7!1.定义弹簧参数（同上）D=4C=8DZ=C*DT=DZ/6N=4.7*IF,T,LT,D,THEN*ENDIFTKPD=90!2.创建全部螺旋线CSYS,1TDEG=N*360TDEG1=MOD(TDEG,TKPD) N0=(TDEG-TDEG1)/TKPD+1 *AFUN,DEG*DO,I,1,N0CTA=(I-1)*TKPDZ=T/360*CTAK,I,DZ/2,CTA,Z*ENDDO*IF,TDEG1,LT,1.0E-2,THEN *ELSEN0=N0+1CTA=CTA+TDEG1Z=T/360*CTAK,N0,DZ/2,CTA,Z*ENDIF*DO,I,1,N0-1L,I,I+1*ENDDOCM,L1,LINE!3.在螺旋线端部创建簧丝截面CSYS,0WPOFF,DZ/2 WPROTA,,90CYL4,,,D/2wprota,,90asbw,allwprota,,,90asbw,allcm,a1cm,areaVDRAG,a1cm,,,,,,L1et,1,mesh200,7et,2,solid95cmsel,s,a1cmlsla,slesize,all,,,6amesh,allallselesize,d/2vsweep,all!EX3.26 具坑缺陷圆柱的网格划分finish/clear/prep7l0=50r0=10r1=5r2=1h0=5et,1,solid45cyl4,,,r0,,,,l0wpave,0,r0,l0/2wprota,,90con4,,,r1,r2,h0vsbv,1,2wprota,,90vsbw,allwpoff,,,r1+3vsbw,allwpoff,,,-2*(r1+3)vsbw,allwprota,,,90vsbw,allwpoff,,,r1+1vsbw,allwpoff,,,-2*(r1+1)vsbw,allwpcsys,-1wprota,,90vsbw,allwpoff,,,-r1vsbw,allwpoff,,,2*r1vsbw,allwpcsys,-1numcmp,allksel,s,loc,z,l0/2ksel,r,loc,x,0ksel,u,loc,y,0*get,kp1,kp,0,num,min kp2=kpnext(kp1) ksel,s,loc,z,l0/2+r2*get,kp3,kp,0,num,min allselk,1000,,-r0,l0/2+5l,kp3,1000asel,none*get,l1,line,0,num,max arotat,l1,,,,,,kp1,kp2 cm,a1cm,areaallselvsba,all,a1cm!vsel,s,loc,z,17,33!vsel,r,loc,x,-6,6!aslv,s!aplotaccat,128,61accat,160,138 accat,224,202 accat,183,35accat,31,134accat,151,164 accat,215,231 accat,82,195accat,130,5accat,162,145 accat,229,209 accat,192,89accat,12,123accat,117,155 accat,109,219 accat,14,178mshape,0,3d mshkey,1esize,1vmesh,all!EX3.27长方体开圆柱槽的网格划分finish/clear/prep7blc5,,,20,10,30wpoff,,5,5cyl4,,,8,,,,10wpoff,,,10cyl4,,,4,,,,12vsel,s,,,2,3cm,v1cm,voluallselwpcsys,-1vsbv,1,v1cmvoffst,15,5voffst,16,3voffst,17,15vptn,allwprota,,,90vsbw,allwpcsys,-1wpoff,,,5vsbw,allwpoff,,,10vsbw,allwpoff,,,12vsbw,allet,1,mesh200,7esize,2mshape,0,2dmshkey,1asel,s,loc,z,30lccat,6,74lccat,8,68amesh,allasel,s,loc,z,0lccat,3,73lccat,1,67amesh,allallselet,2,solid95mshape,0,3dmshkey,1vsweep,all!ex4.1累加节点自由度约束值finish/clear/prep7et,1,beam3k,1k,2,10l,1,2esize,1lmesh,alld,1,ux,1e-2,,,,uyd,1,rotzd,2,alldlistnsel,s,d,u,0,0.1dofsel,s,uydscale,2.5dlistdofsel,alldcum,addd,1,ux,2e-2dlistdcum,ignod,2,uy,1.0dlist!ex4.2 对线施加约束并转换finish/clear/prep7et,1,95blc4,,,10,10,10dl,7,,ux,0.1dl,5,,alldl,11,6,symmdl,10,6,asymdl,6,,symmdllistesize,2vmesh,alldtrandlist!ex4.3 施加集中荷载与节点坐标系finish/clear/prep7et,1,beam4k,1k,2,5k,3,10l,1,2l,2,3local,12,0,,,,90nrotat,alldk,1,allfk,2,fy,-1000esize,1lmesh,allnrotat,alllplotfk,3,fy,1000f,6,fx,-1000sbctraneplot!ex4.4a 3d单元sf加载示例finish/clear/prep7et,1,95blc4,,,10,10,20esize,,4vmesh,allasel,s,loc,y,10sf,all,pres,1000asel,s,loc,z,20nsla,s,1sf,all,pres,1000!ex4.4b 2d单元sf加载示例finish/clear/prep7et,1,82blc4,,,100,200blc4,30,60,40,80asba,1,2wprota,,-90wpoff,,,60asbw,allwpoff,,,80asbw,allwprota,,,90wpoff,,,30asbw,allwpoff,,,40asbw,allwpcsys,-1esize,5amesh,all/psf,pres,norm,2sf,all,pres,100sfdele,all,presnsel,s,loc,x,0sf,all,pres,100nsel,s,loc,x,15,20esln,s,1nsel,r,loc,x,15sf,all,pres,110nsel,s,loc,x,40,60nsel,r,loc,y,10,30esln,s,1sf,all,pres,100lsel,s,loc,x,100nsll,s,1esln,snsel,s,loc,x,95sf,all,pres,-100eplot!ex4.5 节点号及其荷载函数finish/clear/prep7et,1,45blc4,,,10,10,20esize,5vmesh,all*dim,mypres,,100*do,i,1,100mypres(i)=i*10.0*enddosffun,pres,mypres(1)nsel,s,loc,y,10sf,all,pres,10sflist*do,i,1,100mypres(i)=i*50.0*enddonsel,s,loc,z,20sf,all,pres,0allselsflist!ex4.6a 2d平面单元plane82 finish/clear/prep7et,1,82blc4,,,10,50esize,2amesh,allsfe,1,4,pres,,100,50sfe,6,4,pres,,200,40nsel,s,loc,x,10esln,ssfe,all,2,pres,,-100/psf,pres,norm,2,0,1eplot!ex4.6b 3d体单元solid95 finish/clear/prep7et,1,95blc4,,,10,10,30esize,5vmesh,all/psf,pres,norm,2,0,1sfe,22,3,pres,,100sfe,22,6,pres,,100,110,120,130 sfelist!ex4.6c 3d壳单元shell63 finish/clear/prep7et,1,63wprota,,90blc4,,,10,10esize,5amesh,all/psf,pres,norm,2,0,1sfe,1,1,pres,,100sfe,1,3,pres,,100sfe,1,6,pres,,100sfe,4,1,pres,,100,110,120,130!ex4.7 在梁单元上施加荷载finish/clear/prep7et,1,beam3k,1k,2,10l,1,2esize,,10lmesh,all/pnum,elem,1sfbeam,3,1,pres,50,100 sfbeam,5,1,pres,100 sfbeam,7,1,pres,50,100,,,0.2,0.1sfbeam,9,1,pres,100,,,,0.4,-1sfbeam,3,2,pres,50,100,,,0.2,0.1!ex4.8a 在线上施加面荷载finish/clear/prep7et,1,82blc4,,,10,30esize,5amesh,all/psf,pres,norm,2sfl,4,pres,10,60sfl,2,pres,60sftraneplot!ex4.8b 在线上施加面荷载finish/clear/prep7et,1,shell63wprota,,90blc4,,,10,30esize,5amesh,allsfl,3,pres,100sftraneplot!ex4.9 利用荷载梯度在直角坐标系下的施加方法finish/clear/prep7et,1,82blc4,,,10,60esize,2amesh,all/psf,pres,norm,2sfgrad,pres,,y,0,-5nsel,s,loc,x,0nsel,r,loc,y,0,40sf,all,pres,600sfgrad,pres,,y,30,-20nsel,s,loc,x,10sf,all,pres,0allseleplot!ex4.10利用荷载梯度在柱坐标系下的施加方法finish/clear/prep7csys,1k,1,10,-90k,2,10,90k,3,10,90,30l,1,2l,2,3adrag,1,,,,,,2ldele,2,,,1numcmp,allet,1,63esize,2amesh,allsfgrad,pres,1,y,-90,1sfa,all,2,pres,400sftran!可考察下述命令及其施加方法!①!sfgrad,pres,1,y,270,1sfa,all,2,pres,400sftran!②!local,12,1cscir,12,1sfgrad,pres,12,y,270,1sfa,all,2,pres,400sftran!ex4.11 ldread命令的示例finish/clear/filname,ldtest1/prep7et,1,plane82mp,ex,1,2.1e5mp,prxy,1,0.3blc4,,,10,40esize,2amesh,alld,all,allsfl,3,pres,100/solusolve/post1prrsolfinish/filename,ldtest2/solulsclear,allnsel,s,loc,y,0d,all,allallselldread,reac,,,,,ldtest1,rst solve/post1plnsol,s,y!ex4.12 初应力荷载finish/clear/filname,colu1/prep7et,1,plane82mp,ex,1,2e5mp,nuxy,1,0.3blc4,,,1,10esize,2amesh,allnsel,s,loc,y,0d,all,uyd,1,uxnsel,s,loc,y,10sf,all,pres,-10。

Ansys命令流大全（整理）

Ansys命令流大全（整理）1、A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs2、*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．3、ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．4、ABBSA V，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）5、add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称6、Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

7、Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

8、Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

ANSYS命令解释(入门级学习必备)

ANSYS命令集/EXIT,Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSA VE所有更改资料不保存Slab=MODEL保存实体模型，有限元模型，负载的资料（系统默认）例：/EXIT，ALL-------------------------------------------------------- /FILNAM，Fname Fname=工作文件名称，不要扩展名例：/FILNAM，Sanpangzi--------------------------------------------------------/SA VE,Fname,Ext,Dir 保存目前所有的Datebase资料，即更新Jobname.db--------------------------------------------------------/RESUME,Fname,Ext,Dir,NOPAR 回到最后SA VE时的Datebase状态--------------------------------------------------------/CLEAR 清除所有Datebase资料-------------------------------------------------------- LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2 定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，20=笛卡儿坐标1=圆柱坐标2=球面坐标XC，YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1，1，0-------------------------------------------------------- CSYS，0，1，2声明当前坐标系统例：CSYS，0-------------------------------------------------------- /UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒)LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺)LABEL=BIN (英寸)例：LABEL，SI-------------------------------------------------------- /PREP7进入通用前处理器-------------------------------------------------------- N，NODE，X，Y，Z，THXY，THYZ，THZX 定义节点NODE 节点号码X，Y，Z 节点在当前坐标系中位置例：N，1，2，3，4-------------------------------------------------------- NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100 NINC 间隔号码，1为1到100全删，2为1，3，5 (99)例：NDELE，1，100，2--------------------------------------------------------NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码--------------------------------------------------------NLIST，NODE1，NODE2，NINC将节点资料列在窗口中例：NLIST--------------------------------------------------------NGEN，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC复制时节点号码增量NODE1，NODE2，NINC 要复制的节点DX，DY，DZ 复制出的节点的位置改变量例：NGEN，4，5，1，5，1，1，2，3 将节点1到5复制4次，每次复制X，Y，Z方向分别移动1，2，3单位长度-------------------------------------------------------- FILL，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2，3 (99)-------------------------------------------------------- ET，ITYPE，Ename，KOPT1……KOPT6，INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1-KOPT6 元素特性编码例：ET，1，LINK1 第1类元素为LINK1单元-------------------------------------------------------- MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值，其值为C0材料特性随温度变化，由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9-------------------------------------------------------- R，NSET，R1……R6 定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1-R6 所定义元素类型几何特性值例：R，1，1E-4，2.09E-10 ，0.005-------------------------------------------------------- E，I，J，K，L，M，N，O，P定义元素连接方式I-P 定义元素节点顺序的号码例：E，1，2，5，7 四节点元素的节点顺序为1，2，5，7-------------------------------------------------------- EPLOT，KNUM 将元素显示在图形窗口中ENUM=0 不显示元素ENUM=1 显示元素-------------------------------------------------------- ELIST 将元素资料列在窗口中-------------------------------------------------------- EDELE，IEL1，IEL2，INC 删除已建立的元素IEL1，IEL2，INC 欲删除元素的范围例：EDELE，1，10，1-------------------------------------------------------- EGEN，ITIME，NINC，IEL1，IEL2，IEINC，MINC，IINC，RINC，CINC，DX，DY，DZ 复制元素ITIME 复制次数，包括本身NINC复制时节点号码增量IEL1，IEL2，IEINC 欲复制的元素范围DX，DY，DZ 复制出的元素的位置改变量例：EGEN，6，12，1，4，1 将元素1到4复制6次-------------------------------------------------------- /PNUM，Label，KEY 在图形中显示号码Label=NODE，ELEM，KP，LINE，AREA，VOLUKEY=0 不显示号码KEY=1 显示号码例：/PNUM，ELEM，1-------------------------------------------------------- /SOLU 进入解题处理器--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型Antype=STATIC or 0 静态分析（系统默认）Antype=BUCKLE or 1 屈曲分析Antype=MODAL or 2 振动模态分析Antype=HARMIC or 3 调和外力动力系统分析Antype=TRANS or 4 瞬时动力系统分析例：ANTYPE，STATIC-------------------------------------------------------- F，NODE，Lab，V ALUE，V ALUE2，NEND，NINC定义节点上的集中力NODE 节点号码Lab 外力形式Lab=FX，FY，FZ，MX，MY，MZ 结构力学Lab=HEAT 热学的热流量Lab=AMP，CHRG 电学的电流，电荷Lab=FLUX 磁学的磁通量V ALUE 外力大小NODE，NEND，NINC 施力节点范围例：F，1，FY，，-200，5，1 =F，ALL，FY，-200 节点1-5 的Y方向定义集中力-200（注意FY，，表明V ALUE2默认）--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC 删除节点集中力例：FDELE，1，FY，5，1 = FDELE，ALL--------------------------------------------------------D，NODE，Lab，V ALUE，V ALUE2，NEND，NINC，Lab2，Lab3，Lab4，Lab5，Lab6 定义节点自由度的限制NODE，NEND，NINC 选取自由度约束节点的范围Lab 相对元素每一个节点受自由度约束的形式结构力学Lab=UX，UY，UZ（直线位移）Lab=ROTX，ROTY，ROTZ（旋转位移）例：D，1，UX，，，5，1 节点1到5 X方向约束D，1，UX，，，5，1，UY 节点1到5 X Y方向约束D，1，ALL，，，5，1 节点1到5 全部自由度约束注意：使用命令前要先定义元素--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC 取消节点自由度约束例：DDELE，ALL-------------------------------------------------------- DLIST，NODE1，NODE2，NINC 列出节点自由度约束--------------------------------------------------------DL，LINE，AREA，Lab，V ALUE1，V ALUE2定义线自由度限制LINE 线号AREA 线所属面积例：DL，8，3，ALL 定义面积3上面线8的约束注意：同时有DLLIST，DLDELE命令--------------------------------------------------------SFBEAM，ELEM，LKEY，Lab，V ALI，V ALJ，V AL2I，V AL2J，IOFFST，JOFFST定义分布力作用于梁元素的方式及大小ELEM 分布力所作用的元素编号LKEY 梁元素的4个面中分布力所在面号码Lab=PRES （表示分布压力）V ALI，V ALJ 在I，J点分布力的值例：SFBEAM，1，1，PRES，60，30 元素1上1号面作用分布力SFBEAM，1，1，PRES，-30，60--------------------------------------------------------SFE，ELEM，LKEY，Lab，KV AL，V AL1，V AL2，V AL3，V AL4定义分布力作用于元素上的方式及大小ELEM 分布力所作用的元素编号LKEY 分布力作用边，面的号码Lab=PRES （表示分布压力）V AL1-V AL4 分布力在元素边，面上节点的值例：SFE，4，2，PRES，，20，60元素4的第2边，面作用分布力--------------------------------------------------------SF，NLIST，Lab，V ALUE，V ALUE2 定义节点间分布力NLIST 分布力作用边或面上所有节点Lab=PRES例：SF，ALL，PRES，10注意：SFE适用于非均匀分布力，作用在元素的边或面上SF适用于均匀分布力，作用在节点之间-------------------------------------------------------- SFLIST，NODE，Lab 显示分布力-------------------------------------------------------- NSEL，Type，Item，COMP，VMIN，VMAX，VINC，KABS节点选择命令Type 选择方式Type=S 选择一组节点为ACTIVE点Type=R 在现有ACTIVE点中选出一部分作为ACTIVE点Type=A 在选择一部分节点，加入ACTIVE点中Type=U 在现有ACTIVE点中，排除某些节点Type=ALL 选择全部节点作为ACTIVE点Item =NODE 用节点号码选取┇Item =LOC 用节点坐标选取COMP=无┇COMP=X 以节点X坐标为准VMIN，VMAX，VINC 节点选取范围例：NSEL，S，NODE，，1，13，1选1-13中奇数点为ACTIVE点NSEL，A，NODE，，14，20，1 选14-20加入ACTIVE点--------------------------------------------------------OUTPR，Item，FREQ，Cname 分析结果是否显示于输出窗口Item=ALL 所有结果Item=NSOL 节点自由度结果FREQ 负载的次数FREQ=ALL 最后负载例：OUTPR，ALL，ALL注意：仅用于小程序--------------------------------------------------------SOLVE 开始解题--------------------------------------------------------/POST1 进入后处理器--------------------------------------------------------PLDISP，KUND 显示结构变形结构KUND=0 显示变形后结构形状KUND=1 显示变形前后结构形状KUND=0 显示变形前后结构形状，但仅显示外观--------------------------------------------------------PLESOL，Item，Comp显示元素的解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PLESOL，S，X，Y，Z--------------------------------------------------------PLNSOL，Item，Comp显示节点的解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩U X，Y，Z，SUM 位移ROT X，Y，Z，SUM 旋转位移例：PLNSOL，S，Y PLNSOL，U，X--------------------------------------------------------PRESOL，Item，Comp 打印元素解答Item（何种解答）Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PRESOL，S，X--------------------------------------------------------PRNSOL，Item，Comp 打印节点解答Item（何种解答）Comp（Item分量）U X，Y，Z 位移U X，Y，Z方向及总向量方向位移S COMP 应力S PRIN 主应立，等效应力例：PRNSOL，U PRNSOL，S注意：查看结果通常使用PLDISP，1 PLNSOL，U，Y……PRNSOL，S其中PLNSOL中Comp不能省略，PRNSOL中可以省略--------------------------------------------------------TYPE，Itype 声明建立元素时，元素形式号码（对应ET的Itype）例：ET，1，LINK1 ET，2，PLANE42TYPE，1建立LINK1元素TYPE，2建立PLANE42元素--------------------------------------------------------REAL，NSET 声明建立元素时，元素几何参数属性编号（对应R，NSET）--------------------------------------------------------MAT，MAT 声明建立元素时，元素材料特性属性编号（对应MP，MAT）--------------------------------------------------------LSWRITE，LSNUM 多重负载资料保存至文件Jobname.S0i 例：LSWRITE 自动编号，不用输入--------------------------------------------------------LSSOLVE，SLMIN，LSMX，LSINC读取所定义的多重负载并解答SLMIN，LSMX，LSINC 读取负载的范围例：LSSOLVE，1，4 获得1-4负载的解答--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC删除定义的约束条件NODE，NEND，NINC 删除约束的节点范围Lab删除约束的节点方向例：DDELE，1，UY，5，2 删除1，3，5节点的Y向约束--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC删除定义的集中力NODE，NEND，NINC 删除集中力的范围Lab删除外力的方向例：FDELE，1，FY，5，2 删除1，3，5节点的Y向集中力--------------------------------------------------------SFDELE，Nlist，Lab 将已定义的面载荷删除Nlist 面负载所含的节点（由NSEL选择，设Nlist=ALL）Lab=PRES （结构力学）--------------------------------------------------------SFEDELE，ELEM，LKEY，Lab 将负载从元素上删除ELEM 元素编号LKEY 负载作用边，面的号码Lab=PRES （结构力学）--------------------------------------------------------SET，Lstep，SBSTEP，FACT，KIMG，TIME，NGLE，NSET检查负载结果Lstep=负载编号例：SET，2 检查第二负载的结果PLDISP，1……注意：此命令要在/POST1中使用-------------------------------------------------------- FILE，Fname，Ext，Dir 读取分析后的结果文件例：FILE，TEST，RST--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型例：ANTYPE=MODAL or 2 模态分析-------------------------------------------------------- MODOPT，Method，NMODE，FREQB，FREQE，PRMODE，NUMKEY 选择模态分析方法Method=REDUC 降阶法Method=SUBSP 次空间法NMODE 欲求模态个数（降阶法小于主自由度一半）FREQB，FREQE 欲探讨振动频率范围（默认全部）PRMODE 分析后，模态结果保存到结果文件的个数例：MODOPT，SUBSP，5-------------------------------------------------------- M，NODE，Lab1，NEND，NINC，Lab2。

(完整版)ANSYS命令流总结(全)

ANSYS结构分析单元功能与特性/可以组成一一些命令，一般是一种总体命令（session),三十也有特殊，比如是处理/POST1! 是注释说明符号，，与其他软件的说明是一样的，ansys不作为命令读取，* 此符号一般是APDL的标识符，也就是ansys的参数化语言，如*do ,,,*enddo等等NSEL的意思是node select，即选择节点。

s就是select，选择。

DIM是定义数组的意思。

array 数组。

MP命令用来定义材料参数。

K是建立关键点命令。

K,关键点编号,x坐标,y坐标，z坐标。

K, NPT, X, Y, Z是定义关键点，K是命令，NPT是关键点编号，XYZ是坐标。

NUMMRG, keypoint 用这个命令，要保证关键点的位置完全一样，只是关键点号不一样的才行。

这个命令对于重复的线面都可以用。

这个很简单，压缩关键。

Ngen 复制节点e,节点号码：这个命令式通过节点来形成单元NUMCMP,ALL：压缩所有编号，这样你所有的线都会按次序重新编号~你要是需要固定的线固定的标号NSUBST,100,500,50：通过指定子步数来设置载荷步的子步LNSRCH线性搜索是求解非线性代数方程组的一种技巧，此法会在一段区间内，以一定的步长逐步搜索根，相比常用的牛顿迭代法所要耗费的计算量大得多，但它可以避免在一些情况下牛顿迭代法出现的跳跃现象。

LNSRCH激活线性搜索PRED 激活自由度求解预测NEQIT指定一个荷载步中的最大子步数AUTOTS 自动求解控制打开自动时间步长.KBC -指定阶段状或者用跳板装载里面一个负荷步骤。

SPLINE:P1，P2，P3，P4，P5，P6，XV1，YV1，ZV1，XV6，YV6，ZV6（生成分段样条曲线）*DIM，Par，Type，IMAX，JMAX，KMAX，Var1，Var2，Var3（定义载荷数组的名称）【注】Par: 数组名Type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableIMAX，JMAX，KMAX各维的最大下标号Var1，Var2，Var3 各维变量名，缺省为row,column,plane(当type为table时)/config是设置ansys配置参数的命令格式为/CONFIG, Lab, V ALUELab为参数名称value为参数值例如：/config，MXEL，10000的意思是最大单元数为10000杆单元:LINK1、8、10、11、180梁单元：BEAM3、4、23、24，44，54，188，189管单元:PIPE16，17，18，20，59，602D实体元:PLANE2，25，42，82，83，145，146，182，1833D实体元:SOLID45，46，64，65，72，73，92，95，147，148，185，186，187，191壳单元:SHELL28，41，43，51，61，63，91，93，99，143，150，181，208，209弹簧单元:COMBIN7，14，37，39，40质量单元:MASS21接触单元:CONTAC12，52，TARGE169，170，CONTA171，172，173，174，175，178矩阵单元:MATRIX27，50表面效应元:SURF153，154粘弹实体元:VISCO88，89，106，107，108，超弹实体元:HYPER56，58，74，84，86，158耦合场单元:SOLID5，PLANE13，FLUID29，30，38，SOLID62，FLUID79，FLUID80，81， SOLID98，FLUID129，INFIN110，111，FLUID116，130 界面单元:INTER192，193，194，195 显式动力分析单元:LINK160，BEAM161，PLANE162，SHELL163，SOLID164，COMBI16杆单元(Large deflection)，F-大应变(Large strain)或有限应变(Finite strain)，B-单元生死(Birth and dead),G-应力刚化(Stress stiffness)或几何刚度(Geometric stiffening)，A-自适应下降(Adaptive descent )等。

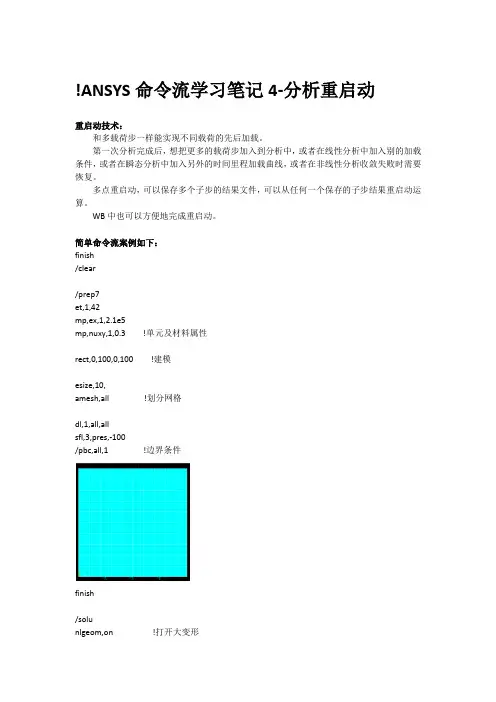

ANSYS命令流学习笔记4-分析重启动restart
