第三章小型局域网组网

• 直接电缆连接
1.制作电缆 串口电缆制作：串口有9针和25针(较新的计算机上25针 已取消)，因此有四种连接方法：9V9、9V25、25V25、 25V9，具体的连接图参考书本P82. 并口电缆制作：并口只有25针，所以25V25一种方式具 体连接图参考书本P83 说明：由于计算机串口与并口通信速度不同步，因此不 存在串口与并口混连
• 注意事项：
电缆制作过程中有两点必须注意： a.明确每根针的编号，每根针有固定的编号，一般有标 明，如没有标明则以多出一针的一排向上，从上一排自 左向右进行编号
b.电缆所连导线不得少于七根，在串口通信中要用到七 根导线进行通信分Βιβλιοθήκη Baidu是：接收数据(RD)、发送数据(TD)、 数据终端就绪(DTR)、信号地线数据设备就绪(DSR)、 请求发送(RTS)、清除发送(CTS)
第三章 小型局域网组网
• 3.1 双机互联
• 使用两块以太网卡、通过非屏蔽双绞线连接 • 通过串口或并口直接连接 • 使用USB接口连接 • 利用计算机的红外线接口无线连接
• 3.1.1 用双网卡实现双机互联
1.制作网线：使用两块以太网卡，通过非屏蔽双绞线 (UTP)现实双机互联，需要使用交叉网线，即一端使用 568A，一端使用568B 2.安装网卡：具体的参加书本2.2.2部分 3.进行网络设置
• b.多个小型办公网的结构
一般选用100Base-TX星形结构，多个小型办公网的结构 可分为集中管理型和分散配置型2种 4.组建小型局域网选用的传输介质 局域网采用的拓扑结构最多为星形其次是总线型，星形 采用双绞网线；总线型采用同轴网线
5.小型局域网面线原则 具体参见书本109页
• 3.5.1无线局域网的标准
3.4.1 局域网组建基本知识 1.局域网组建目标：现行网络资源状况、网络应用 目标、网络技术的先进性和成熟性、网络安全和 网络管理
2.局域网组建的需求分析：地理分布、用户设备类 型、网络服务、通信类型和通信量、网络带宽和 网络服务质量、网络安全和网络管理系统的需求
3.专用服务器局域网特点： 是一种主/从式结构，即工作站/文件服务器模式，由多 台工作站和一台或多台服务器组成，工作站可以访问服 务器内的数据及共享服务器存储设备，服务器可为每个 工作站用户设置访问权限，但工作站之间不能直接通信， 代表：NetWare网。
• 3.组建办公网
办公网的重要特点即：资源共享，办公网的结构可以分 为单个小型办公网的结构和多个小型办公网结构2种 a.单个小型办公网的结构： 可选用10Base-2总线型、10Base-T星形、100Base-TX 星形和交换以太网四种网络结构
10Base-2总线型：组网方便、经液晶，适用于小范围组网 10Base-T星形：采用集线器，要分为共享式和交换式 100Base-TX星形：一般选用10/100Mb/s自适应全双工网 卡，不允许使用同轴电缆串联 Switching以太网：主要用于可以同时访问多台服务器的 网络中
• 3.2.2 宿舍网的设置及测试
1.系统设置 a.在各计算机中分别添加TCP/IP、IPX/SPX、兼容协议和 NetBEUI协议。 b.为每台计算机分配静态IP地址： 控制面板网络连接右击本地连接属性Internet 协议对IP地址、子网掩码、默认网关进行设置。
2.设置工作组 右击我的电脑属性系统属性计算机名更改计 算机名称更改输入计算机名和工作组名 3.测试：在开始程序附件命令提示符中利用Ping命 令进行测试

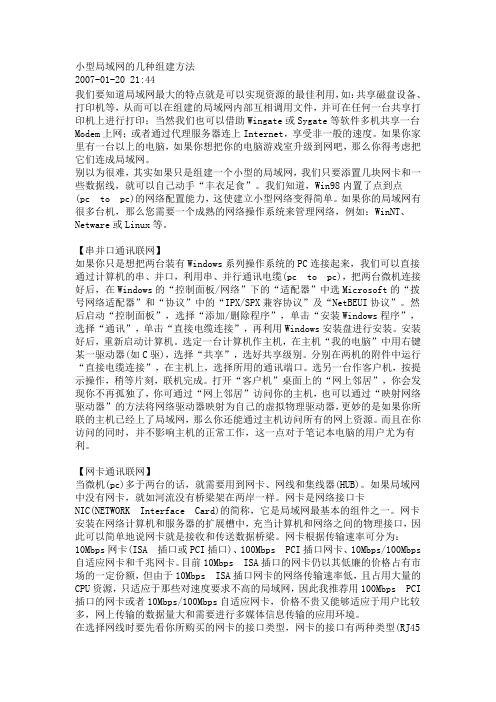

• 3.1.2 用直接电缆连接实现双机互联
1.采用直接电缆通过计算机的串口(COM)或并口(LTP)进行 连接适合于对联网质量要求不是很高的场合。 2.直接电缆连接优点：连接方便、费用低廉 3.直接电缆连接缺点： 连接距离相对较短，一般串口不能超过10米，并口不能 超过5米，最好保持在3米内； 采用串口电缆相连时传输数据的速度比较慢
以太网的优点：廉价的适配器卡、容易安装、广泛使用、 速度高 以太网的缺点:重负荷下性能恶劣、很难跟踪错误 10.交换局域网的定义及其特点： 交换局域网是指以数据路层的帧为数据交换单位，以 以太网交换机为基础构成的网络。
• 3.4.2 小型局域网的组建与布线连接
1.组建宿舍网 组建宿舍网的主要步骤：确定宿舍网拓扑结构、安插网 卡、连接网线、安装和设置网卡驱动程序、添加和设置 通信协议 2.网吧组网 总线型网吧方案：采用10Base-2总线型结构，具体拓扑 结构参考书本104页 星形网吧方案：采用10Base-T星形结构，具体拓扑结构 参考书本105页
b.无线AP:其功能相当于有线中的Hub，也称无线Hub 作用：一是作为无线网的中心点供其他装有无线网卡的 计算机接入无线网，二是为有线网提花长距离无线连接 延伸网络范围的目的。
• 3.5.3 无线局域网的组网结构
网桥连接型、无线AP接入型、Hub接入型、无中心接入 型 1.网桥连接型：当两个独立的有线局域网需要互联但相互 不便于进行物理面线时采用该结构 2.无线AP接入：具有与有线Hub组网方式相似的特点，如 无线AP具有简单的网内交换功能则类似于交换型以太网 的工作方式 3.Hub接入型：如使用用带路由功能的无线AP或添加路由 器则可以与独立的有线局域网实现连接 4.无中心接入型：类似于有线局域网中的对等网，但不能 连接到其他外部网络
• 2.网络配置
主机端的设置：主机—为对方提供文件和打印等资源的 a.控制面板网络连接创建一个新的连接
b.设置高级连接直接连接到其他计算机
c.主机或来宾主机选择连接端口 e.用户权限选择允许连接的用户，可进行添加
来宾端设置： a.开始部分与主机端设置一致
b.主机或来宾来宾选择连接名
• 网络的设置
1.网络标识的设置：右击我的电脑属性系统属性计 算机名输入计算机名和工作组 2.IP地址、子网掩码设置 3.Win2000 Server服务器的设置：控制面板添加/删除 程序添加/删除Windows组件组件终端服务应 用程序服务器模式跟Terminal Server4.0用户兼容的 权限进行安装
• 3.5 知识拓展
目前主要采用IEEE802.11和IEEE802.11b两种标准 a.IEEE802.11标准：主要解决办公室局域网、校园网的用 户和用户终端的无线接入、业务仅限于数据存取，速率 最高2MB/s，在该标准中定义了两种类型的设备：无线 站与无线访问节点(无线AP) b.IEEE802.11b标准：在IEEE802.11基础上增加了5MB/s 和11MB/s丙从此通信速率。 该标准运作模式分为两种：点到点模式和基站模式，点 到点即无线网卡和无线网卡之间通信方式；基站模式即 无线网络规模扩充或有线网络并存时的通信方式。
c.选择连接所使用的设备(与主机端一致)
连接使用与资源共享 主机端双击创建的直接电缆连接，来客端双击网络连接 中创建的直接连接，在弹出的对话框中输入主机端选择 用户时用户名和密码再连接即可。
• 3.2 宿舍组网
3.2.1 利用集线器组建宿舍网 1.确定网络及拓扑结构
a.在宿舍中构建局域网最佳选择是构建对等网(指没有特 定服务器的网络，每一台连接到网络上的计算机既是服 务器也是客户机)。 b.采用星型结构，星型结构的连接方法是把集线器作为数 据交换中心，其他计算机都连接在集线器上，在连接时 不要使用Uplink接口。
4.客户机/服务器局域网特点： 由一台或多台专用服务器管理控制网络运行，所有工作 站可共享服务器的软、硬件资源，但客记机之间可相互 自由访问，代表：Windows NT和Windows 2000 Server
5.对等局域网的特点： 点对点网络，每个通信节点即是服务器又是工作站，各 节点和其他节点均可自由通信，对等网组建和维护容易， 成本低，结构简单但数据安全保密性差，文件存储分散 不易升级。 6.局域网的组成： 服务器、工作站、网络通信系统、网络操作系统
• 3.5.2 无线局域网的组网设备
用于组建无线局域网的硬件设备主要有无线网卡和无线 AP a.无线网卡 主要有三种：笔记本专用的PCMCIA无线网卡、台式机 专用的PCI无线网卡及两者都可以用的USB无线网卡。 PCMCIA与有线网卡的区别在于用无线发送、接收电路 代替了RJ-45接口，多了天线部分
7、网络设计准则： 先进性、成熟性、标准性、安全性、可靠性、开放性、 可扩展性、经济性、实用性
8.介质访问控制方法
CSMA/CD：带有碰撞检测的载波侦听访问技术 适合于总线结构，可解决多节点共享传输介质的问题， 工作原理为：先听后发，边听边发，冲突停止，随机延 迟后重发。CSMA/CD最大缺点是发送的时延不稳定，当 网络负载很重时，冲突会增多，降低网络效率。目前应 用最广的以太网即采用这种模式。
• 网络的规划设计
• 3.3 小型办公网的组网
1. 组建单个小型办公网，可以选用10Base-2总线型、 10Base-T星形、 100Base-TX星形和交换以太网四种。 数据传输量较大时用100Base-TX星形； 如需单独使用一台服务器时选择交换以太网； 2.在计算机与集线器的连接时要使用直接电缆连接网线
• 办公网的应用
1.设置共享文件夹
控制面板网络连接本地连接属性
Microsoft网络的文件和打印机共享，我的电脑 选择要共享的文件夹右击共享和安全共享 在网络上共享这个文件夹输入共享名。 2.设置共享打印机 开始设置打印机选择打印机右击共享 属性共享进行选择
• 3.4归纳与提高
• 令牌总线：Token Bus
定义了令牌总线型介质访问控制方法，令牌即特殊的控 制帧。 SD:表示帧的开始； AC:表示接入控制信息； ED:表示结束定界符； Token Bus和 CSMA/CD相比发送时延确定，并具有无冲 突的特点，但是需要完成的维护工作较大 环初始化、节点的加入与撤出、环恢复、支持优先级等
• 令牌环：Token Ring
主要用于环形结构，可用双绞线也可用光纤 与Token Bus的不同点在于令牌环网中的节点形成了一 个物理环结构，而不是逻辑环 当结构中负载较轻时，令牌环的效率较低，但负载较重 时则效率较高
令牌环时延确定，适合重负载的环境，支持优先级服务， 但维护复杂，实现比较困难
以太网的定义及其特点：
• 4.添加用户：控制面板管理工具计算机管理本地
用户和组用户新用户输入相关信息
• 5.安全设置：右击需要设置用户权限的磁盘或应用程序
属性安全设置权限
• 6.客户机登陆域的设置：在客户机/服务器模式，装有
XP的客户机要登陆某个域，设置方法： 以计算机管理员启动计算机右击我的电脑属性系 统属性计算机名网络ID 网络标识向导本机是 商业网络的一部分，用它连接到其他计算机公司使用 带有域的网络 网络信息输入登入计算机的密码 在域中输入域名 输入计算机名添加用户选择访 问级别设置完毕重启计算机
• 网络设置方法：
a.控制面板->网络连接->设置家庭或小型办公网络 b.选择连接方式->其他Internet连接方法->这台计算
机属于一个没有Internet连接的网络
d.对计算机进行描述并命名其计算机名和工作组名 e.实现文件与打印机的共享，如果两台计算机均采 用的XP系统则直接完成，如不是采用XP系统则 选择“创建网络安装磁盘”根据向导完成设置。
