闸板阀是一种常见的阀门类型，由阀体、闸板和密封装置组成。
密封原理是闸板通过与阀座的密封面接触来实现密封。
当闸板处于关闭位置时，通过旋转阀杆，使闸板从上下移动，从而使密封面与阀座密封面接触，实现阀门的关闭状态。
在打开阀门时，阀杆旋转，使闸板从阀座上升，密封面与阀座分离，打开阀门。
闸板与阀座之间的密封是通过密封面的接触实现的。
阀座通常是由金属制成，上面有一个密封面，可以与闸板的密封面接触。
当阀门关闭时，闸板与阀座的密封面形成一个紧密的密封，阻止介质流动。
阀杆的旋转运动控制着闸板的移动，从而实现了阀门的开关。
闸板阀的密封原理有以下几个特点：
1. 闸板与阀座的密封面接触紧密，密封性好。
2. 闸板与阀座的接触面积大，可以承受较大的压力。
3. 闸板与阀座之间的摩擦力较大，可以承受较大的介质流动压力。
4. 闸板与阀座的接触面经过磨砂处理，可提高密封性能。
总之，闸板阀通过闸板与阀座的密封面接触来实现密封，具有较好的密封性能和耐压能力，广泛应用于工业领域中的流体控制。

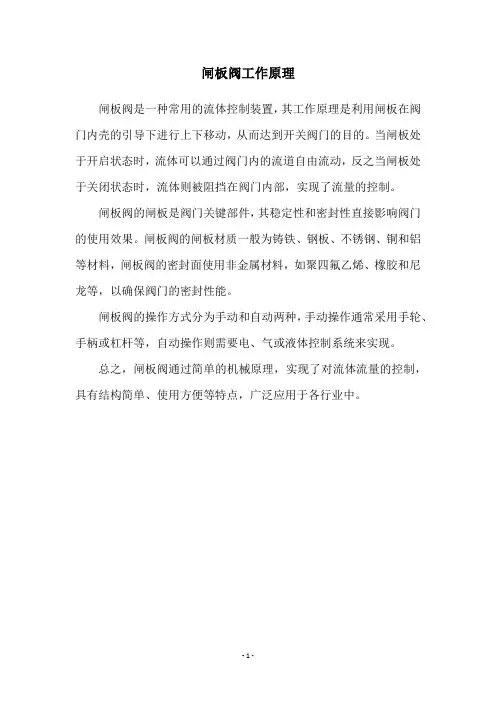

闸板阀工作原理
闸板阀工作原理
闸板阀是一种常用的流体控制装置，其工作原理是利用闸板在阀门内壳的引导下进行上下移动，从而达到开关阀门的目的。
当闸板处于开启状态时，流体可以通过阀门内的流道自由流动，反之当闸板处于关闭状态时，流体则被阻挡在阀门内部，实现了流量的控制。
闸板阀的闸板是阀门关键部件，其稳定性和密封性直接影响阀门的使用效果。
闸板阀的闸板材质一般为铸铁、钢板、不锈钢、铜和铝等材料，闸板阀的密封面使用非金属材料，如聚四氟乙烯、橡胶和尼龙等，以确保阀门的密封性能。
闸板阀的操作方式分为手动和自动两种，手动操作通常采用手轮、手柄或杠杆等，自动操作则需要电、气或液体控制系统来实现。
总之，闸板阀通过简单的机械原理，实现了对流体流量的控制，具有结构简单、使用方便等特点，广泛应用于各行业中。
- 1 -。
闸板阀的原理
闸板阀的原理
闸板阀是一种常用的控制阀门，其主要原理是通过闸板在管道中的上下运动来控制流体的流动。
闸板阀主要由阀体、阀盖、闸板、阀杆、密封圈等部件组成，通过阀杆的手动或电动控制，使得闸板能够上下移动，从而实现对流体的控制和调节。
闸板阀的主要原理可以分为以下几点：
1. 流体控制原理：闸板阀的主要作用是控制流体的流动，当阀门关闭时，闸板完全贴合阀座，阀门完全关闭，阀门和流体之间形成了严密的密封，流体无法通过阀门。
当阀门打开时，闸板被提起，流体可以自由通过阀门，从而实现了对流体的控制和调节。
2. 阀门密封原理：闸板阀的密封性能直接影响阀门的使用效果，阀门密封原理主要是通过闸板和阀座之间的密封圈来实现。
当阀门关闭时，密封圈被挤压，形成了密封效果，防止了流体泄漏。
而当阀门打开时，密封圈不再受到压力，阀门与流体之间可以自由通行。
3. 阀门控制原理：闸板阀采用手动、电动或气动的方式实现对阀门的开启和关闭。
当需要对流体进行控制时，可以通过控制阀杆的上下运动，使得闸板相应地上下移动，从而改变阀门的开启程度，达到对流体的控制和调节。
4. 增加压力损失原理：由于闸板阀的结构特点，当闸板完全关闭时，闸板与阀座的摩擦力较大，当流体通过阀门时，会产生较大的压力损失，这一特点在一些场合可以用来起到减压的作用。
总的来说，闸板阀的原理主要是通过阀门的开启和关闭，以及密封圈的密封效果，来实现对流体的控制和调节。
通过阀杆的上下运动，使得闸板能够灵活地进行开启和关闭，从而实现对流体的控制。
这种原理使得闸板阀在工业生产中得到了广泛的应用，并且在不同的领域都有着重要的作用。
闸板阀维修要求
闸板阀维修要求一、维修前的准备。
1. 安全第一。
维修闸板阀之前，可别忘了把相关的设备停下来，该断电的断电，该关阀门的关阀门，要是不小心被电一下或者被水喷一脸，那可就惨啦。
就像你要给马钉马掌，得先把马拴好不是。
2. 工具齐全。
工具得准备全乎了。
什么扳手啊，螺丝刀啊，还有可能用到的密封胶之类的。
要是修到一半发现少个工具，就像炒菜炒到一半发现没盐了，多闹心。
3. 了解闸板阀。
得先好好看看这个闸板阀是啥样的，是哪种类型的闸板阀，它之前出过啥毛病没。
就像医生看病得先问清楚病人的病史一样。
二、拆卸过程中的要求。
1. 小心拆卸。
拆卸的时候要轻手轻脚的，那些小零件可别弄掉了或者弄坏了。
闸板阀的零件就像拼图的小碎片，少一个都不行。
特别是闸板和阀座，这俩可是关键部位，就像人的心脏和大脑一样重要。
2. 标记零件。
把拆下来的零件按照顺序做个标记。
不然到时候组装的时候就跟拼乱了的乐高一样，不知道哪个该放哪儿了。
可以用小标签或者在零件上做个小记号。
三、检查和维修部件。
1. 闸板检查。
闸板要是磨损得太厉害，就像鞋子底磨平了一样，得想办法处理。
如果是轻微磨损，可以打磨一下，要是磨损得不成样子了，可能就得换个新的闸板了。
2. 阀座检查。
阀座要是有划痕或者不平整的地方，也会影响闸板阀的密封效果。
可以用砂纸打磨一下，要是损坏严重，那也得换。
就像椅子腿坏了，要是修不好就得换条新腿。
3. 密封件。
密封件要是老化或者损坏了，闸板阀就会漏水或者漏气。
密封件就像守门员一样，要是它不行了，那可就守不住门了。
所以得检查密封件，有问题就换新的。
四、组装过程要求。
1. 按标记组装。
按照之前标记的顺序把零件装回去。
要是乱装一气，闸板阀可能就没法正常工作了。
就像盖房子，得按照设计图来，不然房子就会塌。
2. 拧紧适度。
用扳手拧紧螺丝的时候，可别太用力了，不然容易把螺丝拧断或者把零件拧变形。
但也不能太松，松松垮垮的闸板阀肯定不行。
这就像系鞋带，太紧了脚不舒服，太松了鞋会掉。
闸板阀的工作原理
闸板阀的工作原理嘿，咱今儿来聊聊闸板阀的工作原理哈！你看这闸板阀啊，就像是一个忠诚的卫士，守护着管道里的流体。
想象一下，管道就像一条繁忙的马路，流体呢，就是来来往往的车辆。
而闸板阀呢，就是那个站在路口指挥交通的交警。
当闸板阀关闭的时候，就好像交警举起了停止的手势，车辆都得乖乖停下，流体也就没法通过啦。
这闸板阀的闸板呀，就像是交警的手臂，有力地阻挡着一切。
那要是闸板阀打开呢？这就好比交警放下了手，车辆可以畅通无阻地行驶啦，流体也就欢快地在管道里奔跑起来咯！这闸板阀工作起来可有意思了呢，它能这么精准地控制流体的流动，是不是很神奇呀？你说这闸板阀咋就能这么厉害呢？其实啊，全靠它那巧妙的设计。
闸板和阀座之间的配合，那可是严丝合缝的，就跟锁和钥匙一样。
只有当闸板和阀座完美贴合的时候，才能真正起到关闭的作用，一点缝隙都不能有呢，要不然流体不就偷偷溜过去了嘛！而且哦，闸板阀还特别耐用。
你想想，它天天在那开关开关的，要是不结实，那还不得很快就坏掉啦？但它就是这么靠谱，就像咱家里的老家具，用了多少年都还好好的。
咱平时生活里也经常能看到闸板阀的身影呢，比如在自来水管上，在暖气管道里。
它就默默地在那工作着，保障着我们生活的正常运行。
要是没有它，那可不得了，水呀、气呀啥的不都得乱套啦！这闸板阀啊，虽然看起来不是很起眼，但它的作用可大着呢！它就像一个幕后英雄，不声不响地为我们服务着。
我们可得好好感谢它呀，没有它，我们的生活可就没这么方便咯！所以说啊，闸板阀这玩意儿，真的是很了不起呀！它那看似简单却又精妙无比的工作原理，让我们的生活变得更加有序和便捷。
咱可不能小瞧了它，得好好珍惜和利用它呀！你说是不是这个理儿呢？。
闸板阀维修施工方案
闸板阀维修施工方案1. 引言闸板阀作为一种常见的工业阀门，在工业生产过程中起到了重要的控制和调节作用。
然而，由于长期使用或外界原因，闸板阀可能会出现故障或需要维修。
本文档将介绍闸板阀维修的施工方案，包括维修前的准备工作、维修步骤和注意事项等内容。
2. 维修前的准备工作在进行闸板阀维修之前，需要进行一系列的准备工作，以确保维修工作的顺利进行。
2.1 安全措施在进行维修工作之前，需要确保施工区域的安全。
包括但不限于： - 确保维修区域的供电线路已切断 - 使用适当的个人防护装备，如安全帽、手套、护目镜等 - 将维修区域标识出来，防止他人误入施工区域2.2 工具准备对于闸板阀的维修，通常需要以下工具： - 扳手、梅花扳手：用于拆卸和安装螺栓等 - 螺丝刀：用于拆卸和安装固定螺丝 - 润滑油：用于润滑阀门运动部件 - 清洁剂：用于清洗阀门表面和内部零件2.3 维修方案确认在维修之前，需要确定闸板阀的具体故障状况，并制定相应的维修方案。
维修方案应包括维修步骤、所需材料和所需工具等。
3. 维修步骤3.1 拆卸阀门1.先关闭阀门，并将压力释放至零。
2.使用扳手或梅花扳手，拆卸固定阀门的螺栓。
3.将阀门与管道分离，并将阀门取出。
3.2 清洗阀门1.使用清洁剂清洗阀门表面和内部零件，去除污垢和沉积物。
2.使用清水冲洗，确保阀门干净无杂质。
3.3 检查零件状况1.检查阀门的各个零件是否完好，如闸板、阀座、密封圈等。
2.如有损坏或磨损的零件，需要更换或修复。
3.4 维修零件1.如果阀门有损坏或磨损的零件，可以进行修复或更换。
2.对于某些零件的修复，可以进行打磨、焊接等处理。
3.5 组装阀门1.将修复好的或更换的零件安装至阀门上。
2.使用扳手或梅花扳手，将零件固定至阀门上。
3.确保阀门组装完整且零件位置正确。
3.6 测试阀门1.将阀门与管道重新连接，并确保连接处密封。
2.打开阀门，并逐渐增加压力，测试阀门的开闭情况和密封性能。
课件-闸板阀解剖
四、闸板阀特点
闸板阀特点（优点）
1 流体阻力小。 2 开闭所需外力较小。 3 介质的流向不受限制。 4 全开时，密封面受工作介质的冲蚀比截止阀小。（无导流孔、半导流孔） 5 体形比较简单，铸造工艺性较好。
五、闸板阀常见故障排除
闸阀常见故障及原因
一、泄漏 泄漏分为两种：外部泄漏和内部泄漏。 外漏常见于阀杆与填料处、阀体与阀盖连接处、阀门与管线法兰的连接处。
一、闸板阀工作原理
工作原理
闸板阀的启闭件是闸板，闸板的运动方向与流体方向相 垂直，通过转动手轮，使闸板做升降动作；逆时针转动手轮 ，阀门开启。当闸板的提升高度等于阀门通径时，流体通道 完全畅通；顺时针旋转手轮，阀门关闭。闸板与阀座形成密 封，输送通道截断。
三、闸板阀结构
一.分类
按密封形式：软密封、硬密封、软硬双重密封 按用途：普通、调节型、暗杆、埋地、轻型、 按连接形式：法兰、焊接 按传动方式：手动、锥齿轮、正齿轮、电动、液动、气动 按壳体材料：铸钢、锻钢、不锈钢 按介质温度：低温、常温、高温
五、闸板阀常见故障排除
外漏部位
原因分析
解决措施
填料函
填料压盖松动；
紧固压盖螺栓；
填料老化；
更换新的填料
阀杆表面擦伤或阀杆磨损； 研磨划痕或更换阀杆；
法兰密封面损伤；
对损伤处进行处理；
紧固螺栓松动；
对螺栓重新紧固；
阀门与管线法兰连接处 垫片材质或尺寸不符合要求；更换为符合要求的垫片；
密封垫片损坏： 阀盖与阀体法兰连接处 紧固螺栓松动；
更换密封垫片； 对螺栓重新紧固；
五、闸板阀常见故障排除
阀门内漏
原因分析
解决措施
密封圈 密封面损伤 阀门关闭不严
气动闸板阀工作原理
气动闸板阀工作原理
气动闸板阀是一种常用的工业管道控制装置，其工作原理是通过气动
装置控制闸板的开闭来实现流体介质的通断。
气动闸板阀主要由阀体、闸板、密封圈、气动执行机构和配管组成。
当需要控制流体介质通过管道时，通过气动装置向气缸内部输送压缩
空气，使活塞向外推动，从而驱动连接在活塞上的轴杆带动闸板打开
或关闭。
在打开或关闭过程中，闸板与阀座之间的密封圈起到了关键作用。
密
封圈通常采用橡胶或聚四氟乙烯等材料制成，能够在高温、高压等恶
劣环境下保持良好的密封性能。
除了基本的通断控制功能外，气动闸板阀还可以根据需要进行调节流
量和压力等参数。
这是通过调整气缸内部压缩空气的输入量来实现的。
当需要减小流量或降低压力时，可以适当减少输入空气量，使得活塞
受力减小，从而使得闸板半开启状态，从而实现调节流量和压力的目的。
总之，气动闸板阀是一种常用的管道控制装置，其工作原理简单可靠。
在使用过程中需要注意密封圈的保养和维护，以确保其良好的密封性
能。
同时，在进行流量和压力调节时也需要谨慎操作，以免出现不必要的事故。
真空闸板阀工作原理
真空闸板阀工作原理《说说真空闸板阀的工作原理》嘿，大家好呀！今天咱来聊聊真空闸板阀这个听起来有点高大上的玩意儿，其实啊，它的工作原理还挺有意思的呢！我记得有一次去参观一个工厂，那里面就有好多真空闸板阀在工作着。
当时我就特别好奇，这东西到底是咋运作的呀？咱先说说这真空闸板阀长啥样哈。
它就像是一个很特别的开关，有个阀体，还有个闸板在里面呢。
这个闸板就像是个能活动的挡板，可以来回移动。
当要让这个阀工作的时候呀，就好比我们要控制水流一样。
想象一下，有一条水管，我们想让水通过或者不通过，是不是就得开关那个阀门呀？真空闸板阀也是一样的道理呢。
比如说，在那个工厂里，当需要让气体或者液体通过的时候，就会把闸板给提起来，就好像打开了水管的阀门，气呀液呀就能顺畅地流过去了。
要是不想让它们通过了，就把闸板给放下来，严严实实地挡住，就跟关上水管阀门水就流不出来一个样。
而且啊，这个闸板可不是随随便便就能动的，它的设计可巧妙了呢！它有密封装置，能保证在关闭的时候不会有气呀液呀偷偷跑过去。
就好像是给闸板装上了一个超级密封的盖子，严实得很呢！然后呢，真空闸板阀还有个很重要的特点，就是它能在真空环境下工作。
这可就厉害了呀！一般的阀门在真空下可能就不好使了，但是它行！它就像一个勇敢的小战士，在真空的环境里也能坚守岗位，把该控制的都控制得好好的。
我在工厂里看到那些真空闸板阀在那默默地工作着，一会儿开，一会儿关，可有意思了。
它们就像是一群勤劳的小蜜蜂，虽然不起眼，但是却起着非常重要的作用呢。
哎呀，说了这么多，其实真空闸板阀的工作原理就是这么简单又有趣。
它虽然看起来有点复杂，但只要我们仔细去观察、去理解，就能发现它的奥秘啦。
所以啊，下次要是再看到真空闸板阀，可别觉得它神秘莫测啦，就想想我今天给大家讲的这些，你就会恍然大悟，原来它就是这么个工作原理呀！好啦，今天就和大家聊到这啦，希望你们也对真空闸板阀有了更清楚的认识哟！拜拜啦！怎么样，现在是不是对真空闸板阀的工作原理有了更直观的了解呀？哈哈，这就是我对它的有趣发现啦！。
电动闸板阀工作原理
电动闸板阀工作原理
电动闸板阀是一种用于工业管道中的开关控制装置，它采用电动装置作为驱动力来控制闸板的开闭。
其工作原理可以描述如下：
1. 电动装置：电动闸板阀通过电动装置实现闸板的开闭控制。
电动装置通常由电动机、行程控制器和开关控制电路等组成，通过接收外部信号或者人工操作控制电机的启停、正反转和速度等参数。
2. 传动机构：电动装置通过一系列的传动机构将旋转运动转换为线性运动，以实现闸板的开闭动作。
传动机构通常由伺服电机、减速器、蜗杆蜗轮等组成。
3. 闸板结构：电动闸板阀的核心部件是闸板，它由坚固的金属材料制成，具有可靠的密封性能。
当电动装置启动时，传动机构将动力传递给闸板，使其沿着管道轴线方向上下滑动，从而改变管道的通断状态。
4. 密封结构：闸板与阀体之间设置有密封结构，以保证阀门的密封性能。
通常采用填料密封、密封垫片或金属密封等形式。
总结起来，电动闸板阀的工作原理是通过电动装置驱动传动机构，将动力传递给闸板，使其沿着管道轴线方向开闭，从而实现管道的通断控制。
密封结构保证了阀门的密封性能，确保流体的正常流通与截断。
方形气动闸板阀说明书
方形气动闸板阀说明书一、产品介绍方形气动闸板阀是一种常用的工业阀门，它由阀体、气缸、闸板等组成。
该阀门可通过控制气缸的工作，实现阀门的开启和关闭。
方形气动闸板阀广泛应用于石油、化工、电力、冶金等行业，可用于控制气体、液体、流体的通断和调节。
二、结构与工作原理方形气动闸板阀的阀体为方形，具有较高的强度和可靠性。
阀体两侧设有法兰，便于与管道连接。
气缸与闸板连接，通过压缩气体驱动气缸工作，从而实现闸板的开启和关闭。
方形气动闸板阀的工作原理是通过控制气缸内的气体压力来驱动闸板。
当气缸内的气体压力达到一定数值时，气缸会将这股力传递给闸板，使其向阀体内运动。
相反，当气缸内的气体压力降低至一定程度时，闸板会被气体压力和弹簧力推动，从而关闭阀门。
三、应用及优点方形气动闸板阀被广泛应用于各个工业领域，其优点主要有以下几个方面：1. 快速开启和关闭：方形气动闸板阀采用气缸驱动，响应速度快，能够快速实现阀门的开启和关闭，提高生产效率。
2. 密封性能好：方形气动闸板阀的闸板与阀座配合紧密，能够有效阻止介质泄漏，保证系统的密封性。
3. 维护保养简单：方形气动闸板阀结构简单，易于拆卸和维修。
同时，闸板材质优良，具有耐磨、耐腐蚀等特点，减少了维护工作量。
4. 耐压能力强：方形气动闸板阀阀体采用高强度材料制造，能够承受较大的压力，适用于高压工况。
四、选型与安装选型及安装是使用方形气动闸板阀的重要环节。
在选型过程中，需考虑介质性质、管道压力、温度及流量等因素，选择合适的规格和材质。
在安装方面，首先要确保阀门与管道连接的密封性，避免泄漏现象。
其次，要保证阀门连接的牢固度，防止因振动而松动。
最后，需要检查阀门的开关状态是否正常，以保证其正常的工作。
五、注意事项在使用方形气动闸板阀时，需要注意以下几个事项：1. 阀门操作前需检查气源供应是否正常，并确保气源压力符合规范要求。
2. 定期检查阀门的密封性能，发现异常及时进行维修或更换。
3. 使用过程中，应避免阀门受到外力冲击或过大的负荷。
电动闸板阀工作原理
电动闸板阀工作原理
电动闸板阀是一种通过电机控制闸板的开关的阀门。
它的工作原理可以简单描述为以下几个步骤：
1. 电动机控制：电动闸板阀内部装有电动机，当电动机被启动时，它会提供动力给闸板进行开关操作。
电动机的启停可以通过电气信号控制，从而实现对阀门的远程控制。
2. 闸板运动：当电动机启动后，它会带动闸板进行运动。
闸板通常是一个平板状的装置，可以在阀门的管道内进行垂直运动。
当闸板向下移动时，它会遮挡管道的通道，从而封闭阀门。
当闸板向上移动时，它会将通道打开，从而允许介质在管道中流动。
3. 密封效果：闸板与阀体之间通常有密封圈，当闸板关闭时，密封圈可以有效地防止介质泄漏。
闸板的平面设计和密封圈的选材也对阀门的密封效果有着重要影响。
4. 定位和反馈：为了确保闸板的准确位置，电动闸板阀通常配备了定位器或位置传感器。
定位器可以监测闸板的实际位置，并通过反馈信号提供给控制系统。
控制系统可以根据这些信号来判断阀门的状态，并进行必要的控制操作。
需要注意的是，电动闸板阀的具体工作原理可能会因制造商和型号的不同而有所差异，上述描述仅为一般情况下的工作原理。
电动闸板阀行程调节方法
电动闸板阀行程调节方法电动闸板阀作为一种常见的控制阀门，广泛应用于各类管道系统中。
掌握电动闸板阀的行程调节方法，对于保证系统正常运行和优化控制性能具有重要意义。
下面将详细介绍电动闸板阀行程调节的具体步骤。
一、了解电动闸板阀的结构及工作原理电动闸板阀主要由电动执行器、阀体、闸板、密封圈等部件组成。
电动执行器通过驱动阀杆，使闸板上下移动，从而实现阀门的开启和关闭。
了解其结构及工作原理，有助于更好地进行行程调节。
二、电动闸板阀行程调节方法1.准备工具和材料在进行电动闸板阀行程调节之前，需要准备以下工具和材料：- 扳手、螺丝刀等常用工具；- 行程限制器或行程调节螺栓；- 电气设备（如万用表、电控箱等），用于调整电动执行器的参数。
2.关闭电源在进行行程调节前，请确保电动闸板阀的电源已关闭，以保证操作安全。
3.拆卸电动执行器使用扳手、螺丝刀等工具，拆卸电动执行器与阀杆的连接部分，以便进行行程调节。
4.调节行程（1）调节行程限制器或行程调节螺栓：根据实际需求，调整行程限制器或行程调节螺栓，使闸板在开启或关闭时达到预期位置。
（2）调整电动执行器参数：若电动执行器具备参数调整功能，可通过电气设备进行调整，以实现行程的精确控制。
5.组装电动执行器调节完毕后，将电动执行器重新组装到阀杆上，确保连接牢固。
6.检查确认打开电源，操作电动闸板阀，检查行程调节是否达到预期效果。
如有需要，可再次进行微调。
三、注意事项1.在调节行程过程中，注意操作力度，避免对阀门部件造成损坏；2.确保电动执行器与阀杆连接部分清洁、无杂质，以保证阀门运行顺畅；3.若对电动闸板阀行程调节不熟悉，可寻求专业人士帮助，避免因操作不当导致设备损坏。
通过以上步骤，相信您已掌握电动闸板阀行程调节的方法。
各种阀门种类及工作原理
一、闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。
它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。
它在管路中主要起切断作用。
它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。
闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。
按闸板构造分, 也分两类, 一是平行, 二是模式。
二、截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。
它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。
截止阀只许介质单向流动, 安装时有方向性。
它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。
截止阀分为三类: 直通式、直角式及直流式斜截止阀。
三、蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。
蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。
蝶阀, 可以做成很大口径。
能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
目前, 蝶阀在热水管路得到广泛的使用。
四、球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。
球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
球阀分两类, 一是浮动球式, 二是固定球式。
五、旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。
气动闸板阀工作原理
气动闸板阀工作原理一、介绍气动闸板阀是一种常用的控制阀门，广泛应用于工业领域。
本文将详细介绍气动闸板阀的工作原理及其应用。
二、工作原理1.气动控制系统–气动控制系统是气动闸板阀的核心部分，由空气压缩机、气动执行器、气动装置和控制阀组成。
–空气压缩机将空气压缩为高压气体，通过管道输送到气动执行器，控制阀则用于控制气动执行器的运动。
–气动装置可以根据控制信号调整气动执行器的行程和速度。
2.闸板结构–气动闸板阀的关键部件是闸板，由流体控制介质所组成，通常为金属或非金属材料制成。
–闸板与流体控制介质之间存在摩擦力，使得闸板能够在某个位置上保持稳定，实现流体介质的控制。
3.工作过程–当控制信号触发气动控制系统时，空气压缩机会将压缩空气送入气动执行器。
–气动执行器接收到空气后，会产生力，将闸板推动到相应的位置。
–当闸板完全打开时，流体介质可以自由地通过闸板阀。
–当需要关闭阀门时，空气压缩机会减少输送的空气量或停止输送，气动执行器的力会减小，闸板受到外部力的作用而关闭。
三、应用1.工业流体控制–气动闸板阀在工业领域中被广泛应用于液体和气体的调节和控制。
–它可以实现流体的全开、全关以及中间位置的调节，能够满足不同工况下的需求。
2.输送管道控制–气动闸板阀常用于输送管道的控制，能够快速和可靠地切断管道。
–在管道发生故障或需要维护时，可以使用气动闸板阀切断流体，避免泄漏和事故发生。
3.流体加工控制–气动闸板阀可以实现对流体加工过程的精确控制。
–通过调整阀门的开度和运动速度，可以达到对流体加工过程中温度、压力、流量等参数的精确控制。
4.自动化控制系统–气动闸板阀可以与自动化控制系统集成，实现自动化控制。
–在工业生产过程中，可以通过自动化控制系统实现对气动闸板阀的自动化调节，提高生产效率和产品质量。
四、优势与不足优势•快速响应：气动闸板阀具有响应速度快的优点，能够迅速实现对流体介质的控制。
•耐高温高压：气动闸板阀通常采用耐高温高压材料制造，适用于各种严苛的工况环境。
闸阀基本结构
闸阀基本结构闸阀，又称为闸板阀，是一种用于截断管路中介质流动的阀门。
其基本结构主要包括以下零部件：闸板（Gate）：闸阀的关键部件，是阀门启闭的关键组成部分。
它是一个圆盘状的零件，沿着阀杆的升降方向进行运动。
根据结构形式，闸板可以分为平行式和楔式两种。
平行式闸板：两个工作面相互平行，适用于平行式单闸板和平行式双闸板。
密封面与阀体通道中心线垂直。
楔式闸板：两个工作面呈一定的倾斜角度，密封面与垂直中心线成一角度。
楔式闸板包括楔式单闸板、弹性闸板和楔式双闸板。
闸座（Seat）：与闸板配合，通常镶嵌有耐磨耐蚀的金属材料，确保密封性能。
阀杆（Stem）：阀杆是连接手动操作装置或自动传动装置的组件，通过阀杆的升降运动来实现闸板的启闭。
阀体（Body）：闸阀的主体，用于安装阀盖或支架、固定阀座、连接管道。
阀体内的通道形状根据不同压力和流量要求而设计，可为圆形、椭圆形或带缩口的形式。
阀盖或支架（Bonnet）：与阀体形成耐压空腔，上部有填料函，支承阀杆与传动装置等零部件。
填料函（Stuffing Box）：容纳填料，并通过填料压盖将填料压紧，起到密封作用。
填料压盖（Gland）：通过螺栓和螺母将填料紧密压紧，确保填料在高压条件下的密封性能。
手轮或传动装置（Handwheel or Actuator）：用于手动操作或通过电力、气力、液力传动来实现闸阀的启闭。
以上是闸阀的基本结构组成，其种类和结构形式可以根据实际使用要求进行选择。
闸阀的结构特点包括流体阻力小、启闭阻力小、介质流动方向不受限制等，但同时也存在着启闭时间长、结构复杂等特点。
根据不同的工况和需求，选择合适的闸阀结构类型具有重要意义。
闸板阀结构及工作原理
闸板阀结构及工作原理1. 什么是闸板阀？好家伙，闸板阀可真是一种了不起的装置！想象一下，水管里的水像是在开派对，欢快地流淌，但你想要控制它的流动，这时候，闸板阀就像是那个“保安”，随时准备给你调控水流的自由度。
其实，闸板阀的工作原理就像开关，简单直接。
阀门有个闸板，当你需要流动的时候，就把这个闸板抬起来，水就畅通无阻；反之，就把它关上，让水流乖乖听话。
1.1 闸板阀的结构说到结构，闸板阀可不止是个简单的扁平阀门哦！它一般由阀体、闸板、阀杆和密封圈等部分组成。
阀体就像是大楼的框架，稳稳当当；而闸板就像是这栋楼的门，打开和关闭，水流就跟着你走。
阀杆是个关键角色，它负责把上面的指令传递给闸板。
至于密封圈，哇，那可是确保水不漏的小卫士，一旦老化可就麻烦了。
1.2 闸板阀的种类闸板阀可不是单一品种哦，市面上有很多类型，比如升降式和偏心式，听起来就很高级吧？升降式就像坐电梯，阀板上下移动；偏心式则是个聪明的家伙，它能让水流更顺畅，减少摩擦。
所以选择闸板阀时，得考虑到你管道的具体情况，这样才能找到最合适的“保安”。
2. 闸板阀的工作原理接下来，让我们深入了解一下这个“保安”究竟是怎么工作的。
其实，闸板阀的工作原理很简单。
就像一个调皮的孩子，当你想让水流动的时候，你只需顺着阀杆的方向转动把手，闸板便会缓缓上升，水流就像得到了自由，哗哗而过。
而当你要关上这个水流派对的时候，只需轻轻一转，闸板又回到原来的位置，水流瞬间乖乖闭嘴。
这种简单又直接的操作，简直就是完美的设计。
2.1 使用中的注意事项不过，使用闸板阀的时候可得小心，像对待你的小心肝一样！别让闸板在打开和关闭的时候太过用力，那样会导致密封圈磨损得飞快，真是“事倍功半”。
而且，别忘了定期检查阀门，确保一切都运行得如火如荼。
就像你总要给爱车加油，阀门也是需要呵护的！2.2 闸板阀的应用领域闸板阀可是个多才多艺的小家伙，在各个领域都能看到它的身影。
无论是工业管道、供水系统，还是天然气管道，闸板阀都在默默奉献。
电动闸板阀工作原理
电动闸板阀工作原理
电动闸板阀是一种通过电动机驱动来控制闸板开闭的阀门。
其工作原理如下：
1. 电动机驱动：电动闸板阀内置有一个电动机，通过电动机的转动来带动闸板的开闭。
电动机的转动速度和方向可以通过外部的电源控制器来调节。
2. 传动装置：电动闸板阀中有一个传动装置，用于将电动机的转动轴与闸板连接起来，将电动机的转动转化为闸板的运动。
常见的传动装置有蜗轮蜗杆传动、齿轮传动等。
3. 闸板开闭：当电动机转动时，传动装置会使闸板沿着阀体内的导轨移动，实现闸板的开闭。
闸板通常是一块平板状的金属材料，密封性好，能够有效地控制流体的通断。
4. 控制信号：电动闸板阀的开闭可以通过外部的控制信号来实现。
控制信号可以来自于现场操作员的手动控制，也可以来自于自动控制系统的远程控制。
常见的控制信号有开关、模拟信号和数字信号等。
总结起来，电动闸板阀的工作原理是通过电动机驱动传动装置，使闸板沿着导轨移动，实现阀门的开闭，从而控制流体的通断。
控制信号可以通过外部的控制器来调节。
闸板阀的工作原理
闸板阀的工作原理
闸板阀是利用闸板与阀座间的相对运动来调节介质流通的一种阀门。
它的主要工作原理如下：
1.关闭状态下：当闸板与阀座相贴合时，闸板与管壁之间的间隙处于最小状态，从而阻止了介质的流通。
这种状态下的闸板阀具有较好的密封性能。
2.开启状态下：当闸板向上移动时，闸板与阀座之间的间隙逐渐增大，通道内的介质开始流通。
此时闸板与管壁之间的间隙变得很大，从而形成一个较大的通道，介质通过闸板阀流动。
3.调节状态下：当闸板停留在某个位置时，阀口的开度也相应发生变化，从而控制介质流量的大小。
在调节状态下，制造商通常会将开度表等仪器用于检测闸板阀的开度。
总的来说，闸板阀的工作原理与闸板与阀座之间的相对位置有关。
利用闸板的运动来调节介质流通，实现开启、关闭和调节功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H
340
508
680
800
875
D0
250
300
300
400
500
DN
50
80
100
150
200
L
250
310
350
450
550
H
340
508
680
800
875
D0
250
300
300
400
500
GB 1.6Mpa
250
300
450
500
1015
1190
400
450
GB 2.5Mpa
250
300
450
闸阀具有以下优点： 1、流体阻力小,密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制,不扰流、不降低压力。 4、形体简单,结构长度短，制造工艺性好，适用范围广。
工洲闸阀具有以下优点： 1．壳体精密铸造工艺，外观光洁，组织均匀，满足高中低压要求； 2．特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命； 3．背密封设计，有效保护密封填料，杜绝跑冒滴漏； 4．双闸板设计，密封面自动 100%吻合，特别方便在线检修； 5．高压水强度，高压气体强度，无损检测等多道检测，全面控制铸钢件质量； 6．阀杆表面经精密磨削，抗擦伤，有效地减轻启闭力矩，操作更轻松； 7．采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏； 8．双向承压密封设计，满足各类特殊工况的苛刻要求； 9．严格手工配研，确保双侧密封面吻合度 90%以上，实现气泡级出厂密封检测。10．各类自控智能型电装选择，实现远程自动控制及自动检 测。
相关产品： 电动刀型闸阀 ZT9928 手动浆料闸阀 螺旋闸阀 国际法兰闸阀 国际法兰电动闸阀 国际低温法兰闸阀 平板闸阀 不锈钢闸阀
弹性软密封闸阀 暗杆弹性座封闸阀 有导流孔平板闸阀 电动弹性座封闸阀 弹性座封闸阀 消防专用信号弹性座封闸阀
闸阀>>双闸板闸阀>>双闸板闸阀 产品详细信息
产品名称： 双闸板闸阀 产品型号： Z42H 产品口径： DN50-600 产品压力： 1.6～10.0MPa 产品材质： 铸钢、不锈钢等
24-3
8-23
558
240
100
Z44H-10
200
330
335
335
265
26-3
8-23
720
320
144
Z44F-10
250
380
390
390
320
28-3
12-23
845
320
-
300
420
440
440
368
28-4
12-23
990
400
-
350
450
500
500
428
30-3
16-23
1100
500 1150 1560 750
500 1150 1560 750
平行式双闸板闸阀
一、产品[平行式双闸板闸阀]的详细资料： 产品名称：平行式双闸板闸阀 产品特点：Z44T/W-10 型平行式双闸板闸阀,平行式双闸板闸阀,双闸板闸阀本阀广泛适用于石油、化工、制药、电力等行业．在公称压力≤l,0MPa 的蒸汽、水、 油类等介质的管路上，作启闭用。
1028
521
250
500
430
382
313
60
4．5
3
12-41
650
640
1049
558
300
585
500
442
364
70
4．5
4
16-48
750
540
1208
686
400 600 1460 500
400 600 1460 500
400 950 1280 600
400 950 1280 600
450 650 1620 550
450 650 1620 550
450 1050 1415 700
450 1050 1415 700
500 700 1800 550
500 700 1800 550
重量
Z-d
L
W
H
Kg
8-30
350
360
575
88
8-34
400
400
725
168
150
350
290
250
204
46
4．5
3
12-34
450
500
758
235
200
430
360
312
260
54
4．5
3
12-41
550
600
898
338
225
470
400
352
287
56
4．5
3
12-41
650
600
闸板阀
目录
双闸板闸阀-Z42H 双闸板闸阀 平行式双闸板闸阀 排渣双闸板闸阀-PZ441Y 排渣双闸板闸阀 高温高压双闸板闸阀-Z42Y 高温高压双闸板闸阀
闸阀>>双闸板闸阀>>高温高压双闸板闸阀 产品详细信息
产品名称： 高温高压双闸板闸阀 产品型号： Z42Y 产品口径： DN50-600 产品压力： 1.6～10.0MPa 产品材质： 铸钢、不锈钢、铬钼钢等
400
-
400
480
565
565
482
32-3
16-25
1200
500
-
450
510
615
615
532
32-3
20-25
1300
500
-
500
540
670
670
585
34-3
20-25
1500
5式双闸板闸阀产品名称与型号②平行式双闸板闸阀口径③平行式双闸板闸阀是否带附件二、若已经由设计单位选定公司的平行式双闸板闸阀型号， 请按平行式双闸板闸阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括：F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。
195
180
180
120
20-3
4-18
300
180
25.5
80
210
195
195
135
22-3
4-18
345
200
31
100
230
215
215
155
22-3
8-18
395
200
47
Z44T-10
125
255
245
245
185
24-3
8-18
478
240
64
Z44W-10
150
280
280
280
210
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括：F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。
闸阀>>排渣闸阀>>排渣双闸板闸阀 产品详细信息
产品名称： 排渣双闸板闸阀 产品型号： PZ441Y 产品口径： DN50-600 产品压力： 1.0～10.0MPa 产品材质： 铸钢、不锈钢等
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括：F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。
闸阀又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道 大小。闸阀具有以下优点：1、流体阻力小,密封面受介质的忡刷和侵蚀小。2、开闭较省力。3、介质流向不受限制,不扰流、不降低压力。4、形体简单,结构长 度短，制造工艺性好，适用范围广。
PZ41H/X 排渣双闸板闸阀设计与制造标准：
●设计与制造：GB12234 GB2595 ●法兰尺寸：GB9113 JB/T79 ●压力温度：JB/T74 GB9131 ●结构长度：GB/T12221 ●对焊连接尺寸：--●检验与试验：JB/T9092 GB13927
