旋挖桩孔浇筑安全技术交底模板

旋挖桩孔浇筑安全技术交底模板

一、交底目的为确保旋挖桩孔浇筑施工过程中的安全,提高施工人员的安全意识,降低安全事故的发生,现将旋挖桩孔浇筑安全技术交底如下。

二、交底内容1. 施工现场安全注意事项(1)施工人员进入施工现场必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

(2)施工现场严禁酒后作业、疲劳作业。

(3)施工现场严禁无关人员进入。

(4)施工现场应设置警示标志,确保施工区域安全。

2. 旋挖桩孔浇筑施工安全操作规程(1)施工前,应熟悉图纸,明确施工要求,确保施工质量。

(2)桩孔浇筑前,应对桩孔进行清孔,确保孔底无杂物、积水。

(3)桩孔浇筑过程中,应确保混凝土浇筑均匀,避免出现蜂窝、麻面等现象。

(4)浇筑过程中,应随时检查模板支撑系统,确保其稳固可靠。

(5)浇筑完成后,应及时拆除模板,并对桩孔进行养护。

3. 桩孔浇筑施工中的危险源及预防措施(1)危险源:模板支撑系统失稳、混凝土浇筑过程中发生意外。

预防措施:加强模板支撑系统的检查,确保其稳固可靠;混凝土浇筑过程中,加强现场巡查,发现问题及时处理。

(2)危险源:施工现场高处坠落。

预防措施:加强施工现场安全管理,设置安全防护设施;施工人员必须佩戴安全带,高处作业时,必须系好安全带。

(3)危险源:施工现场触电。

预防措施:施工现场电气设备应定期检查,确保其安全可靠;施工人员必须佩戴绝缘手套、绝缘鞋等防护用品。

4. 应急预案(1)模板支撑系统失稳:立即停止施工,组织人员疏散,报告上级领导,采取应急措施,防止事故扩大。

(2)混凝土浇筑过程中发生意外:立即停止施工,组织人员疏散,报告上级领导,采取应急措施,确保人员安全。

(3)施工现场发生高处坠落:立即停止施工,组织人员疏散,报告上级领导,采取应急措施,确保人员安全。

三、交底要求1. 施工人员应认真学习本次安全技术交底,掌握施工过程中的安全注意事项和操作规程。

2. 施工人员应严格遵守施工现场的各项安全规定,确保施工安全。

3. 施工人员应定期参加安全教育培训,提高安全意识。

施工现场旋挖安全技术交底模板

施工现场旋挖安全技术交底模板

一、交底目的为确保施工现场旋挖作业的安全进行,提高施工人员的安全意识,预防安全事故的发生,特制定本安全技术交底。

二、交底内容1. 作业人员要求(1)所有旋挖作业人员必须经过专业培训,取得相应操作证书,方可上岗作业。

(2)作业人员必须严格遵守操作规程,严禁酒后作业、疲劳作业。

(3)非旋挖作业人员不得擅自进入施工现场,确保施工现场安全。

2. 作业前准备(1)作业前,对旋挖钻机进行全面检查,确保其性能良好、安全可靠。

(2)检查施工现场环境,了解地下管线、周边建筑物、交通等情况,确保施工安全。

(3)熟悉施工图纸,明确旋挖桩的位置、尺寸、深度等参数。

3. 旋挖钻机操作(1)作业人员应正确佩戴安全帽、安全带等个人防护用品。

(2)启动旋挖钻机前,检查钻机各部位是否正常,确认无误后方可启动。

(3)操作旋挖钻机时,注意观察钻头、钻杆、钻斗等部位,防止因操作不当造成设备损坏。

(4)在钻进过程中,密切关注钻进速度、扭矩、钻压等参数,确保钻进稳定。

(5)遇到异常情况时,应立即停止作业,查明原因,排除故障后方可继续作业。

4. 施工现场安全措施(1)施工现场应设置安全警示标志,提醒作业人员注意安全。

(2)施工现场应设置围挡,防止无关人员进入。

(3)施工现场应设置安全通道,确保人员疏散通道畅通。

(4)施工现场应设置临时用电设施,确保用电安全。

(5)施工现场应设置消防设施,确保火灾发生时能够及时扑救。

5. 应急处理(1)遇有火灾、触电等紧急情况,应立即切断电源,报警并组织人员疏散。

(2)遇有人员受伤,应立即进行现场急救,并拨打120急救电话。

(3)遇有设备故障,应立即停止作业,查明原因,排除故障后方可继续作业。

三、交底要求1. 作业人员应认真学习本安全技术交底,确保掌握安全操作规程。

2. 施工单位应定期对作业人员进行安全教育培训,提高安全意识。

3. 施工现场管理人员应加强监督检查,确保各项安全措施落实到位。

4. 发生安全事故时,应立即上报,按照事故调查处理程序进行处理。

旋挖钻孔灌注基桩施工安全技术交底

旋挖钻孔灌注基桩施工安全技术交底

旋挖钻孔灌注基桩施工安全技术交底一、施工目的本次技术交底的目的是确保旋挖钻孔灌注基桩的施工过程中,安全可靠地完成,减少事故风险,保护工人的生命和财产安全。

二、施工前的准备工作1. 建立施工组织,并确定各人员的职责和权限;2. 检查施工现场,确保场地平整,并清除障碍物;3. 检查设备和工具的工作状态,确保其正常运行;4. 检查安全防护设施,如安全网、警示标志等,确保其齐全有效;5. 对施工人员进行安全培训,让其熟悉相关安全操作规程。

三、施工过程中的安全措施1. 钻机操作:- 操作人员必须经过专门培训,获得相关证书;- 在操作前,检查钻机的安全装置和紧固件是否完好;- 操作人员必须戴好相关的安全防护用品,如安全帽、防护眼镜等;- 在钻孔过程中,要注意观察钻孔进展情况,及时采取相应措施防止钻孔事故;- 避免钻机和其他设备、管线等接触,确保施工安全。

2. 钻孔过程中的通风与排烟:- 钻孔过程中产生的粉尘、废气等应及时排除,确保空气清新;- 使用合适的通风设备,避免聚集有害气体。

3. 钻孔孔眼补强支护:- 钻孔完成后,应及时进行孔眼的补强支护,确保施工现场稳定安全。

4. 灌注混凝土:- 确保使用高质量的混凝土;- 严格按照设计要求进行灌注,控制施工质量。

5. 环境保护:- 施工现场应保持整洁,垃圾应及时清理;- 废弃物应分类处理,并妥善处置。

四、事故应急预案1. 制定事故应急预案,明确各人员的责任和应急处置流程;2. 定期进行应急演练,提高应急反应能力;3. 配备必要的急救药品和设备,以备不时之需;4. 在施工现场设置明显的逃生指示标志,保证工人安全撤离。

五、施工后的清理工作1. 施工完成后,清理现场,确保道路畅通;2. 对设备和工具进行清洁和检查,做好保养工作。

六、安全考核与总结1. 对施工中的安全工作进行考核和总结,及时发现问题并加以改进;2. 鼓励施工人员提出安全建议并奖励优秀者;3. 不断完善安全管理制度,提高施工安全水平。

旋挖灌注桩技术交底

旋挖灌注桩技术交底

1、施工范围:商铺桩共计547 根桩;桩径φ800mm,设计有效桩长32m;2、地层情况:主要为粉土、粉质粘土;3、施工工艺:成孔混凝土灌注桩;4、主要施工材料:(1)混凝土:C40 高强度商品砼、抗渗等级P10;(2)钢筋:HRB400E8、HRB400E16(甲供);(3)注浆管:33.7*3.2 普通钢管(甲供,俗称DN25 管)、注浆管接头:42.4*3.2mm 普通钢管(俗称DN32 管);(4)水泥:普通硅酸盐水泥,强度42.5;1、地上、地下障碍物都处理完毕,达到“三通一平”。

施工用临时设施准备就绪。

2 、对场地标高进行测量,请监理对场地现状标高见证、签字确认。

3、根据场地标高推算出成孔深度,提前根据成孔深度计划护筒、混凝土浇筑导管等辅材设备。

4、根据施工顺序及部署提前对道路进行铺垫硬化。

1(1)桩位定位:进行,成孔前对桩位进行定位后用白灰或木桩进行点位标记,护筒埋设后在对护筒中心进行二次定位,桩位偏差允许范围50mm。

(2)垂直度:≤1%100 ,成孔前检查机器校准气泡是否对中,并从机械90 °垂直方位进行观测。

(3)沉渣厚度:≤本项目灌注桩为摩擦桩,规范要求沉渣厚度≤100mm ,本项目设计要求沉渣厚度50mm(以设计为准50mm)。

(4)护筒埋设:孔口护筒埋设长度根据现场实际情况调整,《建筑桩基技术规范》(JGJ 94-2008)第83 页,粉土砂土层护筒预埋深度不小于1.5m。

(5)泥浆使用与指标:泥浆采用氢氧化钠或膨润土进行配置泥浆,泥浆性能指标控制在1.05~ 1.25 ,根据现场成孔情况调整配比,原则最大比重不得大于1.25;本项目泥浆循环使用,循环方式采用泥浆泵抽,不得任意挖沟,每台旋挖机械必须配备两台泥浆泵,一台从泥浆池抽至孔口成孔时用于护壁,一台在混凝土浇筑时对翻出来的泥浆抽排回泥浆池。

(6)混凝土浇筑:混凝土浇筑前对孔深进行测量,并计划好导管长度,导管下放长度控制距离孔底25~40cm混凝土浇筑过程中,下导管时,导管埋设深度控制在2~6 米;和混凝土充盈系数设计要求 1.1,业主技术要求充盈系数1.268;结合技术要求及业主要求,本项目充盈系数资料数据为1.26~1.3 混凝土超灌高度为0.5 ;(7)桩顶标高:商铺桩±0.00 绝对标高=4.2m;场地绝对标高为2.887~3.277m,平均标高3.067m ,本区域桩顶标高如下图:-3.0m -3.1m - 1.0m (8)后注浆:水灰比0.45~0.65 ,桩端注浆压力为1.2~4Mpa ,单桩注浆量桩径800mm 的不小于为1.6 ,桩端以上12m 处注浆量不小于0.48 桩灌注48 可进行后注浆2(1)长度:钢筋笼每节长度12m ,有效笼长32m ,锚固段560mm;(2)保护层:保护层厚度55mm ,钢筋笼理论外径690mm;(3)配筋:螺旋筋8@100(加密区上部4m)、8@200(非加密区);主筋416(底部至以上 12m)、816(底部 12m 以上),均匀布置;(4)注浆管:φ33.7*3.2mm,注浆管为4 根(2 根桩端压浆导管,2 根桩侧压浆导管),桩侧注浆管长度为底部 12 米以上,桩端注浆管长度至孔底,底部用钢板焊接封堵,并打梅花眼。

旋挖桩基技术交底

旋挖桩基技术交底

旋挖桩基技术交底技术交底单施工单位:___建设单位:南宁市科技馆(新址)工程工程部位:桩基旋挖施工单位工程名称:接受交底人交底内容:技术交底及安全要求内容1、旋挖机就位在钻孔机就位前,必须检查其性能状态是否良好,确保其正常工作。

2、埋设钢护筒在埋设钢护筒时,要回填最佳含水量的粘土,分层夯实,达到最佳密实度。

要保证钢护筒的垂直度,防止泥浆流失、扩筒位移和掉落。

如果护筒底土层不是粘性土,则应挖深或换土。

在坑底回填夯实300-500mm厚度的粘土后,再安放护筒,以免护筒底口处渗漏塌方。

夯填时,要防止钢护筒偏斜,护筒顶离地面30cm。

3、旋挖施工在旋挖施工前,必须检查钻头保径装置和钻头直径是否满足孔径。

施工过程中,要对钻头磨损情况进行及时更换。

在施工过程中,要记录成孔过程的各种参数,如钻进深度、地质特征、机械设备损坏、障碍物等情况。

记录必须认真、及时、准确、清晰。

为保证成孔的垂直度,要通过电子控制和人工观察两个方面来保证钻杆的垂直度。

旋挖过程中,要根据地质情况控制进尺速度,对硬地层钻到软地层时,可适当加快钻进速度。

当软地层变为硬地层时,要减速慢进。

在易缩径的地层中,应适当增加扫孔次数,防止缩径。

对硬塑层采用快转速钻进,以提高钻进效率。

砂层则采用慢转速慢钻进并适当增加泥浆比重和粘度。

钻进过程中,对砂砾石地层应控制钻进速度,不宜过快,保持孔内水头,保持泥浆浓度1.2至1.4,含砂率小于4%。

必须按要求测试泥浆指标,发现超标及时调整。

成孔达到设计深度时,要测量孔深,下检孔器检孔,监理工程师验收合格后,方可进行第一次清孔。

4、第一次清孔在第一次清孔前,要测试泥浆指标,发现超标及时调整。

然后将钻头放入___扫孔,捞去沉渣,清孔必须彻底。

清孔结束后,要自检合格,并与监理工程师共同进行孔深测量,作为第二次清孔后测沉淤的依据。

5、钢筋笼入孔在钢筋笼的吊装时,应两点起吊,保持笼轴线重合。

入孔时,要保持垂直状态,对准孔位徐徐轻放,保持稳定,避免碰撞孔壁。

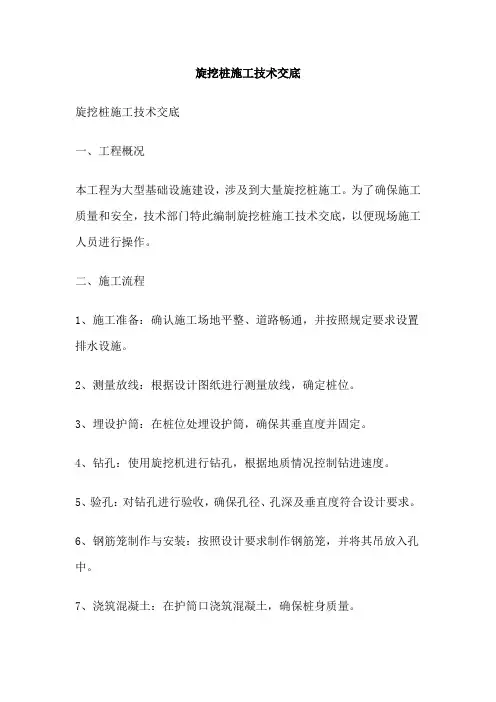

旋挖桩施工技术交底

旋挖桩施工技术交底

旋挖桩施工技术交底旋挖桩施工技术交底一、工程概况本工程为大型基础设施建设,涉及到大量旋挖桩施工。

为了确保施工质量和安全,技术部门特此编制旋挖桩施工技术交底,以便现场施工人员进行操作。

二、施工流程1、施工准备:确认施工场地平整、道路畅通,并按照规定要求设置排水设施。

2、测量放线:根据设计图纸进行测量放线,确定桩位。

3、埋设护筒:在桩位处埋设护筒,确保其垂直度并固定。

4、钻孔:使用旋挖机进行钻孔,根据地质情况控制钻进速度。

5、验孔:对钻孔进行验收,确保孔径、孔深及垂直度符合设计要求。

6、钢筋笼制作与安装:按照设计要求制作钢筋笼,并将其吊放入孔中。

7、浇筑混凝土:在护筒口浇筑混凝土,确保桩身质量。

8、桩体检测:对已完成的桩体进行质量检测,确保其承载力符合设计要求。

三、施工要点1、钻孔前,应对桩位进行精确测量,确保其位置准确。

2、在钻孔过程中,应根据地质情况控制钻进速度,避免对周边环境造成影响。

3、钢筋笼的制作和安装应符合设计要求,确保其质量。

4、浇筑混凝土时,应保证连续浇筑,确保桩身质量。

5、在施工过程中,应及时记录相关数据,为质量检测提供依据。

四、安全注意事项1、施工前,应对现场进行检查,确保设备、工具等安全可靠。

2、操作人员应严格按照操作规程进行施工,确保自身安全。

3、在施工过程中,应设置安全警示标志,确保现场安全。

4、定期对设备进行检查和维护,确保其正常运行。

五、维护与保养1、定期对设备进行检查和维护,确保其正常运行。

2、在使用过程中,应避免设备长时间超负荷运行。

3、停放设备时,应将其放置在干燥、通风的地方。

4、对设备进行定期保养,延长其使用寿命。

六、总结本篇文章详细介绍了旋挖桩施工的流程、要点以及安全注意事项,并对设备的维护与保养进行了详细说明。

希望现场施工人员认真阅读并按照要求进行操作,确保施工质量和安全。

也希望各位同事在施工过程中相互配合,共同努力,确保工程顺利完成。

旋挖桩施工技术交底

旋挖桩施工技术交底

旋挖桩施工技术交底在今天的施工现场,我们要聊聊旋挖桩施工技术。

这个技术可谓是现代建筑的一颗明珠,使用得当,可以让我们的工程质量大大提升。

大家可能会问,旋挖桩到底是什么?它是通过一种特殊的钻头,在地面下旋转挖掘,形成桩基。

这种方法不仅效率高,而且对于地质条件的适应性也很强,简直是施工界的一剂良药。

接下来,我们先从基本概念入手,聊聊旋挖桩的工作原理。

它的核心其实就是一个旋转的钻头,像个巨大的螺丝刀,深入地面,伴随着强劲的动力,将土壤逐层挖出。

这种方式相比传统的桩基施工,噪音小、振动小,周围环境也不容易受到影响。

大家都知道,施工现场如果噪音大,邻居可就要“上诉”了。

所以,旋挖桩技术恰恰解决了这个难题,堪称施工中的“隐形守护者”。

当然,了解原理之后,我们还得关注一下施工过程中的关键环节。

首先,施工前的准备工作是重中之重。

地质勘察、桩位放样这些环节马虎不得。

大家一定要清楚,只有了解了地下的真实情况,才能制定出合理的施工方案。

否则,施工过程中可能就会遇到意想不到的麻烦,后果可想而知。

1.1 地质勘察,这是整个施工的“基石”。

通过专业设备,我们可以准确判断土壤的类型、密实程度以及地下水位。

这些信息不仅可以帮助我们选择合适的钻头,还能决定旋挖桩的深度和数量。

大家可千万别小看这一步骤,忽视了它,后期的施工就会如同“无米之炊”,事倍功半。

1.2 然后就是桩位放样,这一步就像是给我们的旋挖桩画地图。

使用精确的仪器,确定每一个桩的位置,确保每一根桩都能在预定的地方扎根。

这一环节的准确性直接关系到后续施工的顺利进行,所以绝不能马虎。

进入实际施工阶段,旋挖桩的施工过程充满了技术细节和挑战。

2.1 首先,机器的调试必不可少。

旋挖机的动力系统、旋转速度和进给速度都要进行细致的调整,确保能够适应现场的各种情况。

每一步都得小心翼翼,像是在为一场表演做准备。

2.2 随后,钻头开始进入土层,随着旋转的深入,土壤一层一层被挖出。

这个过程就像是在剥洋葱,越往里走,越能感受到地下土壤的复杂性。

旋挖桩安全技术交底范本模板

旋挖桩安全技术交底范本模板

一、工程名称及施工单位工程名称:____________________施工单位:____________________二、施工地点及时间施工地点:____________________施工时间:____________________三、施工内容1. 施工内容概述:旋挖桩施工,包括桩基钻孔、桩身灌注、桩顶处理等工序。

2. 施工工艺:旋挖钻机钻孔、混凝土灌注、钢筋笼吊装等。

四、安全技术交底1. 作业人员要求(1)作业人员必须持证上岗,熟悉旋挖桩施工工艺和安全操作规程。

(2)作业人员应具备一定的现场施工经验,能正确判断施工过程中可能出现的安全隐患。

(3)作业人员必须遵守安全生产纪律,树立“安全第一,预防为主”的意识。

2. 施工现场安全管理(1)施工现场必须设置明显的安全警示标志,包括安全通道、危险区域等。

(2)施工现场应配备必要的安全防护设施,如安全网、安全带、防护栏杆等。

(3)施工现场应配备消防设施,并定期检查、维护,确保其正常使用。

3. 施工设备安全操作(1)旋挖钻机操作人员应熟悉设备性能、构造及操作规程,确保设备运行正常。

(2)操作人员应遵守操作规程,不得酒后操作设备,不得擅自改变设备性能。

(3)设备维修保养应由专业人员进行,确保设备安全运行。

4. 钻孔施工安全(1)钻孔过程中,应确保泥浆池围挡牢固,防止人员落泥浆池淹溺。

(2)钻孔过程中,应密切关注地下管线、构筑物等,避免造成损坏。

(3)钻孔过程中,应加强人员安全教育培训,提高安全意识。

5. 桩身灌注安全(1)桩身灌注过程中,应确保混凝土质量,防止桩身缺陷。

(2)桩身灌注过程中,应加强人员安全教育培训,提高安全意识。

(3)桩身灌注过程中,应确保混凝土运输、泵送、浇筑等环节安全。

6. 钢筋笼吊装安全(1)钢筋笼吊装前,应检查吊装设备、吊具及吊装作业人员的安全措施。

(2)钢筋笼吊装过程中,应确保吊装设备稳定,防止吊装过程中发生倾覆。

(3)钢筋笼吊装过程中,应确保作业人员安全防护措施到位。

旋挖桩安全技术交底

旋挖桩安全技术交底

旋挖桩安全技术交底一、工程概述在开始本次旋挖桩安全技术交底之前,先向大家介绍一下我们即将开展的旋挖桩工程的基本情况。

本工程位于_____,主要用于_____,桩基础设计采用旋挖桩施工工艺,桩径为_____,桩长为_____,预计施工数量为_____根。

二、施工准备阶段的安全注意事项1、场地平整在施工前,必须对施工场地进行平整,清除障碍物,确保场地坚实、平整,以防止桩机在施工过程中发生倾斜、下沉等情况。

2、设备检查对旋挖桩机及配套设备进行全面检查,包括机械性能、电气系统、液压系统等,确保设备完好,运转正常。

特别要检查钻杆、钻头的磨损情况,如有损坏应及时更换。

3、安全防护用品配备施工人员必须配备合格的安全帽、安全带、安全鞋等个人防护用品,并正确佩戴和使用。

4、现场警示标识设置在施工现场设置明显的安全警示标识,如“施工重地,闲人免进”、“小心坑洞”、“注意高空坠物”等,提醒过往人员注意安全。

三、钻进施工过程中的安全要点1、操作人员要求旋挖桩机操作人员必须经过专业培训,取得操作资格证书后方可上岗作业。

操作人员应熟悉桩机的性能、操作规程和安全注意事项,严禁无证操作或违规操作。

2、钻进过程监控在钻进过程中,操作人员应密切关注桩机的工作状态,如钻进速度、钻杆垂直度、扭矩等参数,发现异常应立即停机检查,排除故障后方可继续施工。

3、孔口防护在钻孔过程中,孔口应设置防护栏或防护盖,防止人员和物体掉入孔内。

4、泥浆管理如果施工中需要使用泥浆,应合理设置泥浆池和沉淀池,防止泥浆泄漏污染环境。

同时,要注意泥浆池的周边防护,防止人员掉入。

5、钢筋笼吊装钢筋笼吊装时,必须由专人指挥,严禁起重臂下站人。

起吊前要检查吊具、索具的完好性,确保吊装安全。

四、混凝土灌注阶段的安全事项1、导管安装安装导管时,操作人员应系好安全带,防止高处坠落。

导管的连接要牢固,防止在灌注过程中脱落。

2、混凝土运输混凝土运输车辆要保持良好的车况,行驶速度要适中,避免发生交通事故。

旋挖桩基础施安全技术交底模板

旋挖桩基础施安全技术交底模板

一、交底目的为确保旋挖桩基础施工过程中的安全,预防事故发生,提高施工人员的安全意识,特进行本次安全技术交底。

二、交底对象所有参与旋挖桩基础施工的作业人员、管理人员及监理人员。

三、交底内容1. 施工现场安全管理(1)进入施工现场必须遵守安全生产纪律,树立“安全第一,预防为主”的意识。

(2)操作人员必须了解设备的构造和性能,熟悉操作方法和保养要求。

(3)正确规范操作机械,谨慎驾驶,确保机械无损。

(4)严格把守驾驶关,工作时间严禁喝酒,严禁酒后登机操作,不得随意让非本机驾驶员登机操作机械设备。

2. 安全防范重点(1)防坍孔事故:严格按照设计要求施工,确保桩孔质量。

(2)防起重伤害事故:严格按照操作规程进行吊装作业,确保吊装安全。

(3)防触电、电击事故:确保施工现场用电安全,定期检查维修电器设备。

(4)防机械伤害事故:操作人员必须熟悉机械性能,严格遵守操作规程。

(5)防交通事故:施工现场车辆行驶要严格遵守交通规则,确保交通安全。

(6)防撞击事故:施工过程中注意与其他施工区域的隔离,防止发生撞击事故。

3. 钻孔桩施工中的危险识别、因素分析(1)人员落泥浆池淹溺:钻孔过程中泥浆池围挡不及时,容易造成淹溺事故。

(2)触电伤害:钻孔灌注桩施工过程中,没有有效的接地措施;设备接线处损坏或无防触电保护措施;电焊线、电缆线等破损漏电;没有对电器设备定期检查维修等都可能会造成施工人员触电伤亡。

(3)起重伤害:钻孔灌注桩施工过程中,钻机的吊运、拼装、吊装吊索具不规范,人员未撤离等;吊装钢筋笼、钻机、钻头等,吊装作业不规范。

4. 旋挖桩基础施工前的安全交底(1)作业人员必须经过岗前培训,持证上岗,禁止酒后作业;非作业人员或项目管理人员一律禁止进入施工现场。

(2)作业人员进入现场必须正确佩戴好安全帽和其他安全防护用品。

(3)作业人员精神、视力、嗅觉、心脏、血压、四肢必须正常。

(4)挖桩前应对现场环境进行调查,掌握地下管线位置、埋深和现况,地下构筑物(人防、古墓等)的位置,掌握现场周围建筑物、交通、地表排水等情况,以免影响挖桩施工。

旋挖桩施工技术交底

旋挖桩施工技术交底

旋挖桩施工技术交底在施工现场,旋挖桩的技术交底可是个大事儿,大家都得认真对待。

今天,我们就来聊聊这个话题,力求让每个人都能明白,确保我们的施工能顺利进行。

首先,咱们得了解旋挖桩的基本概念。

旋挖桩,顾名思义,就是通过旋转的方式把桩孔打进土里。

它的优势多多,像是对土质的适应性强,施工噪音小,真是个好帮手。

不过,既然是施工,那就得有一套完整的流程。

一、施工准备1.1 设备检查施工之前,咱们要对设备进行全面的检查。

这包括旋挖机的各个部分,比如动力系统、液压系统等。

设备好比是咱们的“战斗机”,它的状态直接影响到整个工程的进度和质量。

如果设备出了问题,大家的辛苦都可能打水漂,这可得引起重视。

1.2 材料准备接下来,咱们得准备好施工材料。

水泥、钢筋、护筒等,这些都是旋挖桩的“主角”。

在这里,特别要强调的是材料的质量,咱们要确保每一样材料都合格,万万不能偷工减料。

俗话说:“宁可千日不用,不可一日懈怠。

”只有把材料准备到位,才能保障后续施工的顺利。

二、施工步骤2.1 开挖桩孔接着,咱们进入了施工的重头戏——开挖桩孔。

操作时,首先要把旋挖机对准设计标高,然后缓慢启动。

这里,控制好旋转速度和下压力度非常重要。

速度太快容易造成桩孔壁塌方,而下压力度不足又会影响桩孔的深度。

就像开车一样,稳住方向盘,别急,慢慢来。

2.2 土方处理挖到一定深度后,咱们要进行土方处理。

这一步可是不能马虎,得把挖出来的土方妥善处理,避免影响周围环境。

特别是在城市里施工,更要讲究环保。

处理不当,可是要惹麻烦的,咱们可得谨记“细节决定成败”。

2.3 桩基灌注然后就是灌注桩基了。

这个环节要保证水泥的均匀灌注,避免出现“空洞”。

灌注时,可以适当振动,确保水泥与土体紧密结合。

水泥的比例也得控制好,太稀了不行,太稠了也不行,咱们要做到恰到好处。

这样一来,桩基才能更坚固,更可靠。

三、施工后期3.1 检查与验收最后,施工结束后,咱们得进行检查与验收。

这个环节很关键,确保每根桩都符合设计要求。

旋挖机桩基础施工安全技术交底模板

旋挖机桩基础施工安全技术交底模板

一、工程概况1. 工程名称:___________2. 施工地点:___________3. 施工单位:___________4. 施工项目经理:___________二、施工安全目标1. 遵循“安全第一、预防为主、综合治理”的安全生产方针。

2. 确保施工过程中无重大安全事故发生。

3. 严格控制一般安全事故的发生。

三、安全技术交底内容1. 作业人员要求(1)施工人员必须经过专业培训,具备相关操作技能和安全生产知识。

(2)上岗前必须进行身体检查,确保身体健康。

(3)作业人员应严格遵守操作规程,严禁违章作业。

2. 施工现场安全措施(1)施工前,对施工现场进行彻底清理,确保施工区域无障碍物。

(2)施工场地周边设置安全警示标志,提醒过往行人注意安全。

(3)施工现场应配备必要的安全防护设施,如防护网、防护栏杆、安全带等。

(4)施工过程中,对周边建筑物、地下管线等可能受到影响的设施进行监测,确保安全。

3. 旋挖机操作安全(1)旋挖机作业前,必须进行设备检查,确保设备完好、安全。

(2)操作人员必须熟悉旋挖机的操作规程,掌握设备性能和操作方法。

(3)作业时,旋挖机应保持平稳运行,严禁超载、超速作业。

(4)作业过程中,严禁操作人员离开操作岗位,确保设备运行安全。

(5)旋挖机作业区域严禁站人,防止发生意外伤害。

4. 钻孔施工安全(1)钻孔前,对地质情况进行调查,确保钻孔施工安全。

(2)钻孔过程中,密切关注钻孔情况,发现异常立即停止作业,查明原因后重新作业。

(3)钻孔过程中,严禁人员进入钻孔作业区域,防止发生意外伤害。

(4)钻孔结束后,及时清理现场,确保施工安全。

5. 事故应急处理(1)施工现场设置事故应急处理预案,明确事故报告、应急处理程序。

(2)作业人员应熟悉应急预案,掌握应急处理方法。

(3)发生事故时,立即启动应急预案,采取有效措施,减少事故损失。

四、安全教育培训1. 施工单位应定期对施工人员进行安全教育培训,提高安全意识。

桩基旋挖钻施工安全技术交底

桩基旋挖钻施工安全技术交底

桩基旋挖钻施工安全技术交底一、工作场所危险因素分析1、钻机和小型机具造成的机械伤害;2、现场临时用电,易发生触电事故伤害;3、施工过程中现场空洞、基坑造成的坠落事故;4、施工过程中造成的物体打击和车辆伤害安全隐患;5、起重吊装过程中造成的起重伤害;5、焊接过程中造成的灼伤等。

二、机械作业安全操作规程旋挖钻机安全操规程1、施工场地要合理布置,平整场地,清除杂物。

2、在操作前或操作期间,操作手禁止饮酒、服药或吃任何可能消弱操作能力的食物。

3、钻机开始钻进前,操作手勿必观察了解工作区域地层断面图4、工作中,所有钻机工作人员必须带安全帽、穿工作服和工作鞋。

5、启动前,操作手必须完成本班例保的相应内容。

6、启动时,应先让发动机怠速运转2分钟、冬季5分钟、检查仪器各仪表、指示灯是否正常,如无异常,方可正常钻进。

7、操作中,禁止盲目加压,提升压力应控制在300帕左右,旋转压力控制在100帕左右。

8、经常注意钢丝绳在主卷扬筒上是否排列有序,若有错乱,应重新绕排。

9、经常注意活接头的工作情况,如发现钢丝绳有扭转现象,应检查活接头,必要时,应更换。

10、经常注意钻杆工作情况,如有收不回或放不出的现象时或有其他异常情况时,应立即报告当班领导,切忌盲目处理。

11、工作中,任何红灯(指示灯不正常亮时)均应停机检查,查明原因,修好后方可继续工作。

12、在使用甩土马达时,应先按住手柄上的电控按钮,待系统压力升至15帕后,再缓慢操作手柄至最大位置;停止时,应先慢退回手柄,再松开按钮。

严禁在手柄还没有回位的情况下,突然松开电控按钮。

13、工程完工后,必须对钻机进行清洗,尤其注意清洗钻杆内部的沉渣。

14、在雨季作业,工作现场必须有排水措施。

15、遇有六级以上大风或雷雨天气时,应放倒桅杆、关闭电源、停止任何作业。

汽车吊司机安全操作规程1、起重设备司机必须经过专业训练,并经有关部门考核批准后,发给合格证件,方准单独操作。

严禁无证人员动用起重设备。

旋挖桩工程安全技术交底模板

旋挖桩工程安全技术交底模板

一、交底目的为确保旋挖桩工程施工过程中的安全,预防安全事故发生,提高施工人员的安全意识和操作技能,特制定本安全技术交底。

二、交底对象所有参与旋挖桩工程施工的施工人员、管理人员、监理人员。

三、交底内容1. 施工现场安全纪律(1)进入施工现场必须遵守安全生产纪律,佩戴好安全帽、安全带等个人防护用品。

(2)严禁酒后作业、违章操作,严禁非专业人员操作机械设备。

(3)严禁在施工现场吸烟、使用明火。

2. 机械设备操作安全(1)操作人员必须经过专业培训,取得操作证后方可上岗。

(2)操作前,应对机械设备进行全面检查,确保其正常运行。

(3)操作过程中,严格按照操作规程进行,不得擅自更改操作程序。

(4)机械设备运行过程中,严禁人员进入设备工作区域。

3. 施工现场安全管理(1)施工现场应设置明显的安全警示标志,提醒人员注意安全。

(2)施工现场应设置安全通道,确保人员、物资通行畅通。

(3)施工现场应设置消防设施,并定期检查维护。

(4)施工现场应设置临时用电设施,并严格按照用电安全规定操作。

4. 钻孔作业安全(1)钻孔作业前,应对钻孔位置、地质情况进行调查,确保钻孔安全。

(2)钻孔过程中,密切关注钻孔情况,发现异常情况立即停止作业,排除故障后再继续施工。

(3)钻孔过程中,严禁人员进入钻孔区域,防止发生意外。

(4)钻孔作业结束后,应及时清理现场,防止安全事故发生。

5. 泥浆池安全管理(1)泥浆池应设置围挡,防止人员坠落。

(2)泥浆池周边应设置警示标志,提醒人员注意安全。

(3)泥浆池应定期清理,防止泥浆溢出。

6. 事故处理(1)发生安全事故时,立即停止施工,组织人员进行救援。

(2)及时上报事故情况,按照相关规定进行处理。

四、交底要求1. 施工单位应将本安全技术交底内容传达给所有施工人员,确保每位人员了解并掌握。

2. 施工单位应定期对施工人员进行安全教育培训,提高安全意识和操作技能。

3. 施工单位应加强施工现场安全管理,确保施工安全。

旋挖桩安全技术交底

旋挖桩安全技术交底

旋挖桩安全技术交底旋挖桩安全技术交底旋挖桩是一种高效、先进的桩基施工方法,具有施工速度快、质量可靠、适应性强等优点。

然而,在施工过程中,也存在一些安全隐患,因此必须加强安全技术交底工作,确保施工安全。

一、安全操作规程1、施工前,必须对施工区域的地质情况进行详细了解,并根据地质情况选择合适的旋挖桩机型和施工工艺。

2、施工过程中,应确保机械运转正常,各部件连接牢固,防止机械故障或零部件脱落造成安全事故。

3、操作手应经过专业培训,熟悉旋挖桩机的操作规程,严格按照操作规程进行施工。

4、在施工过程中,应注意观察地质变化情况,如发现异常情况,应立即停机检查,确保安全。

5、施工过程中,应注意控制钻进速度和深度,避免因钻进过快或过深导致的安全事故。

二、设备保养1、定期对旋挖桩机进行保养,保持设备良好的工作状态。

2、每次施工前,应对设备进行检查,确保设备正常运转,无安全隐患。

3、设备保养应按照厂家提供的保养手册进行,不得擅自拆卸或更换零部件。

4、设备保养后,应进行验收,确保设备达到规定的性能指标。

三、地表沉降控制1、旋挖桩施工过程中,应注意控制地表沉降,防止因地表沉降导致的安全事故。

2、应根据地质情况和施工工艺,合理布置旋挖桩的位置和数量,减少地表沉降的风险。

3、在施工过程中,应注意观察地表沉降情况,如发现异常情况,应立即停机检查,确保安全。

四、安全事故处理1、发生安全事故时,应立即停机检查,找出事故原因,并采取相应的处理措施。

2、对于较大的安全事故,应按照紧急救援预案进行救援,确保人员安全和减少损失。

3、对于设备故障或事故,应按照厂家提供的维修手册进行维修或处理,不得擅自拆卸或更换零部件。

总之,旋挖桩安全技术交底是确保施工安全的重要措施。

在施工过程中,必须加强安全意识,严格遵守操作规程和设备保养要求,确保施工安全和施工质量。

应定期进行安全检查和评估,及时发现和消除安全隐患,确保施工顺利进行。

旋挖施工桩基技术交底

旋挖施工桩基技术交底

一、工程概况本工程采用旋挖钻施工的桩基共有激流勇进Φ600桩基73根,Φ800桩基86根,城堡Φ600桩基285根,揽月游览车Φ600桩基171根,星空过山车Φ600桩基165根,矿山过山车Φ600桩基221根,双排青蛙跳Φ600桩基14根,迷你跳伞塔Φ600桩基5根。

所有桩基均为端承桩,桩身混凝土充盈系数不小于1.10,超灌长度不小于0.8,桩底沉渣厚度不大于50mm。

根据桩基工程数量、实施性的施工方案及工期要求,拟安排一个桥梁桩基施工队1台旋挖钻机,对本工程桩基工程进行施工作业。

二、施工准备1 主要机具:旋挖钻机、钢筋切割机、钢筋弯曲机、电焊机、潜水泥浆泵、碘钨灯、挖机、吊车。

2 材料:选取施工需要材料的厂家进行洽谈,初步确定意向后抽取材料样品送至项目部委托的试验检测单位进行试验检测。

材料经检测合格后,报送至监理工程师处,批准后方允许进场。

3 场地准备对桩基区域内场地进行平整清理,挖除淤泥、回填粘土及挖临时排水沟,做好现场临时排水措施。

为方便施工场地材料存放及钢筋笼的制作,对部分区域进行地面硬化处理。

三、施工工法桩基施工采用旋挖钻机钻进成孔水下导管灌注法施工。

测量放线→埋设护筒→钻机就位→泥浆制备→钻进成孔→钢筋笼制做与安装→导管安装→砼搅拌、运输、灌注→成桩移位。

1、测量放线据设计院提供的基准点和高程点,利用全站仪测放所有桩位,并用水准仪测定所有标高,自检无误后,交甲方及监理验收,验收合格后,方可正式施工。

2、埋设护筒护筒采用直径大于桩径200mm,长3.0m的钢制护筒,埋设护筒时采用十字定位法埋设,即在距桩中心1.0--1.2m处,呈垂直方向埋设四个控制桩,控制桩埋深不少于0.5m。

用回交的方法确定桩中心,埋设护筒顶口高出地面20cm左右,护筒周围用粘土捣实,确保护筒埋设牢固。

3、钻机就位就位时,钻头尖对准桩位,对位误差≤2.0cm调整钻机平整稳固。

保证主动钻杆垂直地面,即主杆垂直度偏差<1%L。

旋挖桩工程技术交底

旋挖桩工程技术交底

三、施工流程及管理
泥浆制作 采用现场泥浆搅拌机制作,宜先加水并计算体
积,在搅拌下加入规定的膨润土,纯碱以溶液的方 式在搅拌下徐徐加入,搅拌时间一般不少于3min, 必要时还可加入其他外加剂如增粘降失水剂、重晶 石粉增大泥浆比重,锯末、棉子等防止漏浆。泥浆 护壁旋挖钻机成孔应配备成孔和清孔用泥浆及泥浆 池(箱),在容易产生泥浆渗漏的土层中可采取提高 泥浆相对密度,掺入锯末、增黏剂提高泥浆黏度等 维持孔壁稳定的措施。泥浆制备的能力应大于钻孔 时的泥浆需求量,每台套钻机的泥浆储备量不应少 于单桩体积。制备泥浆的性能指标如右表。
三、施工流程及管理
钢筋笼制作及安装 (1)钢筋笼信息及制作的要求
1)制作钢筋笼前,钢筋必须检验合格,并应将主筋调直,清除钢筋表面污垢、锈蚀, 钢筋下料时应按设计图纸准确控制下料长度,钢筋笼主筋采用焊接或机械连接,双面焊 接要求焊缝长度≥5d;单面焊接要求焊缝长度≥10d;机械连接采用钢套筒,车丝长度根 据钢筋大小确定。
四、施工质量检查
序号 检查项目
1
桩位
允许偏差或允许值
单位
数值
50mm
2 主
孔深Байду номын сангаас

桩体质量
项3
检验

混凝土强
4

5
承载力
mm
+300
按基桩检测技术规范 设计要求
按基桩检测技术规范
检查方法 基坑开挖前量护筒,开挖后量桩中心 用重锤测,嵌岩桩应确保进入设计要求的嵌
三、施工流程及管理-旋挖钻成孔灌注桩干作业成孔施工工艺
(2)钢筋笼的吊装
三、施工流程及管理
导管安装 (1)导管采用钢管制作,拼装完成后,对灌注导管要检查其圆满度,垂直度及其连接密 封性,灌注砼之前对导管进行水密、承压、接头抗拉试验。 (2)导管安装在桩的中心位置,孔内导管的底部距孔底300~500mm,并做好记录。 (3)混凝土有浇筑时保证足够的初灌量,保证埋深不小于0.8m,灌注时导管埋深2~6m, 灌注连续进行。 水下商品砼的灌注 (1)本工程钻孔灌注桩采用C35水下商品混凝土,浇筑混凝土前,水下商品砼到达现场 后,进行相关试验(和易性、坍落度等),试验合格后方可浇筑,浇筑采用直卸或泵车 方式进行。 (2)初灌时,先安放隔水塞,用8号铁丝悬挂在灌斗上,将混凝土注满灌斗,剪断铁丝 后开始连续灌注。本工程要求初次灌注导管买入深度不小于0.8米。 (3)灌注开始后,应紧凑、连续地进行,避免中断,且要防止砼从漏斗溢出或从漏斗处 掉入孔底,致使桩身夹泥。

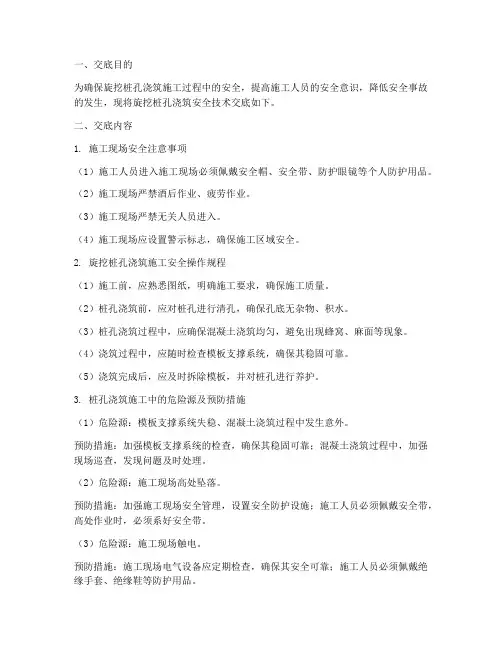

旋挖桩孔浇筑安全技术交底模板

旋挖桩孔浇筑安全技术交底模板

一、交底对象全体参与旋挖桩孔浇筑施工的施工人员、管理人员及监理人员。

二、交底时间[具体日期]三、交底内容1. 施工背景及目的旋挖桩孔浇筑是建筑基础施工中的重要环节,为确保施工安全、提高施工质量,特进行安全技术交底。

2. 施工流程及注意事项(1)施工流程:1. 检查桩位及桩孔尺寸,确认无误;2. 检查混凝土材料及设备,确保符合施工要求;3. 进行混凝土浇筑,分层浇筑,每层厚度不超过50cm;4. 浇筑过程中,确保混凝土密实,无空洞;5. 浇筑完成后,进行养护。

(2)注意事项:1. 严格按照施工图纸及规范要求进行施工;2. 人员需佩戴安全帽、安全带等防护用品;3. 严禁酒后操作;4. 严禁在施工现场吸烟、使用明火;5. 严禁在施工过程中擅自离岗、串岗;6. 严禁在浇筑过程中使用非标准模板;7. 严禁在混凝土未达到规定强度前进行养护。

3. 施工安全措施(1)人员安全:1. 施工人员需进行安全培训,掌握安全操作技能;2. 施工现场设置安全警示标志,明确安全通道;3. 严格执行上下班制度,确保人员安全;4. 施工过程中,加强现场巡查,及时发现并消除安全隐患。

(2)设备安全:1. 检查设备性能,确保设备完好;2. 严格按照操作规程进行设备操作;3. 定期对设备进行保养、维护;4. 设备操作人员需具备相应的操作资格证书。

(3)材料安全:1. 检查材料质量,确保材料符合施工要求;2. 材料堆放整齐,避免倾倒、滑落;3. 材料运输过程中,确保安全。

4. 应急处理(1)人员伤亡事故:1. 立即停止施工,启动应急预案;2. 保护事故现场,确保现场安全;3. 及时联系相关部门,进行事故调查处理。

(2)设备故障:1. 立即停止施工,隔离故障设备;2. 确保现场安全,防止次生事故;3. 及时联系设备维修人员,进行故障排除。

四、交底要求1. 施工人员、管理人员及监理人员需认真听取交底内容,确保理解并掌握;2. 施工过程中,严格执行安全技术措施,确保施工安全;3. 施工完成后,进行总结评估,持续改进施工安全。

旋挖桩基施工技术交底

旋挖桩基施工技术交底

旋挖桩基施工技术交底一、引言旋挖桩是一种常用的桩基施工技术,广泛应用于建筑工程、桥梁工程、港口工程等。

旋挖桩的施工技术对于保证工程质量、提高施工效率至关重要。

本文将对旋挖桩基施工技术进行详细的交底,旨在帮助施工人员全面了解旋挖桩的施工过程和技术要点。

二、旋挖桩施工工艺概述旋挖桩施工是利用旋挖设备将土壤连续挖掘出来形成孔洞,再将钢筋混凝土灌注到孔洞内,经过固结硬化形成桩基。

旋挖桩施工的主要工艺包括桩洞成孔、清理孔底、灌注桩混凝土、钢筋布置等。

下面将详细介绍各个工艺环节的施工要点。

2.1 桩洞成孔2.1.1 设备准备在施工前,需要确保旋挖设备的各项参数符合要求,并进行必要的试运转和检查。

2.1.2 桩位标定确定桩洞的位置,使用测量仪器进行定位,并做好标记。

2.1.3 开始成孔将旋挖设备移至桩位上,将钻头安装到设备上,并开始进行桩洞的成孔。

根据设计要求,控制桩径和桩深,确保形成良好的桩体。

2.1.4 土质记录在成孔过程中,要记录各个深度的土质情况,并进行编号,方便后续的工程施工。

2.2 清理孔底2.2.1 清理工具准备根据实际情况选择合适的清理工具,如清底斗、取心器等。

2.2.2 清理过程使用清理工具将孔底的杂物、泥土等清除干净,保持孔底清洁。

2.3 灌注桩混凝土2.3.1 配合比调试根据设计要求和土质情况,调试出合适的桩混凝土配合比。

2.3.2 灌注开始将调试好的桩混凝土送至施工现场,准备灌注。

2.3.3 灌注过程控制在灌注过程中,要控制好灌注速度和压力,确保混凝土均匀充实。

2.4 钢筋布置2.4.1 钢筋准备根据设计要求,预先准备好所需的钢筋材料。

2.4.2 布筋过程根据设计要求,按照钢筋图纸进行钢筋的布置,确保钢筋的位置和间距符合要求。

三、施工安全注意事项在旋挖桩施工过程中,需要严格遵守相关的施工安全规范,确保施工人员的人身安全和工程质量。

以下是一些施工安全的注意事项:1.操作人员必须具备相关的证书和培训资格,熟悉旋挖设备的使用和维护。

旋挖桩基施工技术交底

旋挖桩基施工技术交底

交底内容:旋挖钻机施工技术交底一、工程概况根据施工设计图纸和湖北省地质勘查基础公司2012年7月提供的《》,本工程采用旋挖钻机成孔。

桩顶标高为19.2~20.7m(不含800mm冠梁标高),钻孔有效桩长14.5~17.5m。

钻孔桩直径=1000mm,间距1500/3000mm(1500mm应跳挖)。

钢筋:主筋为HRB400、箍筋为:HPB300。

纵筋保护层厚度不小于50mm,桩纵筋采用直螺纹套筒连接,同一截面内的接头数量不得超过50%,两接头间距大于1m,箍筋及加劲箍均应绑扎或焊接牢固。

混凝土:C30混凝土,C35水下混凝土。

二、旋挖钻孔桩施工旋挖钻施工工艺流程图见下图2.1施工准备2.1.1施工准备根据桩顶设计标高、自然地面高程,人工配合挖掘机平整场地,按钻孔平面布置修建钻孔机械进出道路。

场地要满足钻机位置的摆放。

2.1.2桩位测量放线准确地放出桩位,控制误差小于±5mm,桩位偏差不应大于50mm,桩位用Φ10mm,长35-40cm 钢筋打入地面30mm,作为桩的中心标记,然后在钢筋头周围按桩径洒白灰圆圈作为记号。

2.1.3护筒制作及埋设①精确定出桩位后,经现场监理工程师检查无误,埋设钢护筒(如果有泥浆需要的情况);②护筒采用5mm的钢板卷制而成,护筒内径比桩径大20cm,护筒顶要高出施工水位或地下水位2.0m,并高出施工原地面0.5m;③护筒埋设位置必须准确,保证护筒中心和桩位中心重合,垂直度小于0.5%;④护筒必须穿过淤泥质地层,护筒一般高为1.2~1.5m,具体可随桩位处的土质情况进行确定;⑤在护筒的顶部要开设1个溢浆口,护筒顶面位置偏差不得大于5cm,护筒倾斜度不得大于1%;⑥在护筒的上、中、下各加一道加劲筋,顶端焊两个吊环,一为起吊用,二为绑扎钢筋笼吊杆,压制钢筋笼的上浮,护筒顶端同时正交刻四道槽,以便挂十字线,以备验护筒、验孔之用。

2.2成孔施工2.2.1钻机就位首先做好场地的平整及压实,使主机左右履带板处于同一水平面上,动力头施工方向应和履带板方向平行,切不可垂直,开钻前调整好机身前后左右的水平。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2500
0.231
2500
0.31
表2钻斗转速土
0~10
淤泥质粉质土、淤泥质粉质粘土、粉质粘土等
0~20
砂质粉土夹粉砂、粉土、粉砂粉质粘土类等
0~15
粉细砂、粉砂、粗砂等
0~8
钻进过程中应认真填写钻进记录,详细记录地层变化情况、出现的问题及处理措施和效果,当发现地层异常时,应及时通知现场技术人员。钻机操作手或班长必须在记录上签字。当成孔深度达到设计深度后,由项目部技术员进行成孔质量检验,符合设计、规范要求后,请监理复检认可。
④护筒必须穿过淤泥质地层,护筒一般高为1.2~1.5m,具体可随桩位处的土质情况进行确定;
⑤在护筒的顶部要开设1个溢浆口,护筒顶面位置偏差不得大于5cm,护筒倾斜度不得大于1%;
⑥在护筒的上、中、下各加一道加劲筋,顶端焊两个吊环,一为起吊用,二为绑扎钢筋笼吊杆,压制钢筋笼的上浮,护筒顶端同时正交刻四道槽,以便挂十字线,以备验护筒、验孔之用。
详见施工图纸。
2.3.2钢筋笼的吊装和放置
①钢筋笼吊装之前,先对钻孔进行检测。检测使用的探孔器直径和钻孔直径相符,主要检测钻孔内有无坍塌和孔壁有无影响钢筋安装的障碍物,如突出尖石、树根等,以确保钢筋笼的安装。
②为确保钢筋起吊时不变形,采用两点水平起吊,起吊吊点应设在加劲筋部位,待骨架立直后,由上吊点吊入孔内。
交底内容:
旋挖钻机施工技术交底
一、工程概况
根据施工设计图纸和湖北省地质勘查基础公司2012年7月提供的《》,本工程采用旋挖钻机成孔。桩顶标高为19.2~20.7m(不含800mm冠梁标高),钻孔有效桩长14.5~17.5m。钻孔桩直径=1000mm,间距1500/3000mm(1500mm应跳挖)。钢筋:主筋为HRB400、箍筋为:HPB300。纵筋保护层厚度不小于50mm,桩纵筋采用直螺纹套筒连接,同一截面内的接头数量不得超过50%,两接头间距大于1m,箍筋及加劲箍均应绑扎或焊接牢固。混凝土:C30混凝土,C35水下混凝土。
二、旋挖钻孔桩施工
旋挖钻施工工艺流程图见下图
2.1施工准备
2.1.1施工准备
根据桩顶设计标高、自然地面高程,人工配合挖掘机平整场地,按钻孔平面布置修建钻孔机械进出道路。场地要满足钻机位置的摆放。
2.1.2桩位测量放线
准确地放出桩位,控制误差小于±5mm,桩位偏差不应大于50mm,桩位用Φ10mm,长35-40cm钢筋打入地面30mm,作为桩的中心标记,然后在钢筋头周围按桩径洒白灰圆圈作为记号。
钢筋笼宜采用整节制作,整体吊装入孔。吊装过程中确保钢筋笼刚度满足要求。钢筋笼制作完后,逐节进行检验。
当钢筋有焊接接头时,1000cm范围内,同一根钢筋不得有两个接头。在该区段内有接头的受力钢筋截面面积不超过受力钢筋总截面积的50%。主筋搭接采用套筒连接,加劲箍采用焊接连接,焊缝长度不小于10倍的钢筋直径,焊缝高度大于0.3倍钢筋直径,焊缝宽度大于0.7倍钢筋直径。
表1钻斗升降速度参考值表
钻斗升降速度
空钻斗升降速度
桩径(mm)
升降速度(m/s)
桩径(mm)
升降速度(m/s)
700
0.973
700
1.21
800
0.973
800
1.21
1000
0.858
1000
1.02
1200
0.748
1200
0.83
1500
0.575
1500
0.83
2000
0.438
2000
0.62
在开始钻进或穿过软硬层交界处时,为保持钻杆竖直,宜缓慢进尺。在钻进过程中如发现钻杆摇晃或难钻进时,可能是遇到硬石、石块或硬物,这时应立即提钻检查,等查明原因并妥善处理后再钻,以免导致桩孔严重倾斜、偏移,甚至使钻杆、钻具扭断或损坏。钻进过程中应随时清除孔口积土和地面散落土。遇到孔内渗水、塌孔、缩颈等异常情况时,应将钻具从孔内提出,研究妥善处理。在有浆钻孔时要合理控制钻斗的升降速度,主要指标参考值见表1,钻斗控制转速参考值见表2。
2.2成孔施工
2.2.1钻机就位
首先做好场地的平整及压实,使主机左右履带板处于同一水平面上,动力头施工方向应和履带板方向平行,切不可垂直,开钻前调整好机身前后左右的水平。
2.2.2钻进作业
旋挖钻机采用筒式钻斗。开钻前找准桩位并拉好“十”字线,对准桩位后,利用自动控制系统调整其垂直度,开始钻进,当钻头下降到预定深度后,旋转钻斗施加压力,将土挤入钻斗内,仪表自动显示筒满时,钻斗底部关闭,提升钻斗将土卸于堆放地点,继续开挖,通过钻斗的旋转、削土、提升、卸土,反复循环直至成孔。桩深达到设计要求后,检验桩径、桩位偏差、垂直度、等并做好记录,合格后进行准确测量孔深,计算沉渣厚度,围护桩不得大于10cm,立柱桩不得大于5cm。
2.2.3钻孔出土清理
钻孔出土时,钻机动力头可左右摆动,钻头提出孔口后,钻头摆向一侧,反转甩土。在地下水位下施工时,由于钻头反复摆动和重新对孔位,极易损伤孔壁,造成塌孔。因此,钻机出土时应限制机头的摆动,在孔口设立专门的出土装置,钻头只进行垂直上下往复运动,不作水平向摆动。
2.3钢筋笼制作与安装
2.3.1钢筋笼的制作
2.1.3护筒制作及埋设
①精确定出桩位后,经现场监理工程师检查无误,埋设钢护筒(如果有泥浆需要的情况);
②护筒采用5mm的钢板卷制而成,护筒内径比桩径大20cm,护筒顶要高出施工水位或地下水位2.0m,并高出施工原地面0.5m;
③护筒埋设位置必须准确,保证护筒中心和桩位中心重合,垂直度小于0.5%;
③钢筋笼下放要严格控制主筋位置,按设计要求放置,到位后,要采取固定措施,使用两根直径25mm钢筋接长主筋焊接在护筒内壁或钻机底盘上,防止浇注砼时钢筋笼上浮。
钢筋笼在现场钢筋加工场上集中制作,加强箍筋间距为2m,钢筋型号规格:HRB400-20,为环状,根据不同桩型设立不同根数的主筋(主筋型号规格:HRB400-25),并均匀和加强箍垂直焊接(焊条E55xx型);外箍筋采用螺旋形式(连接方式为绑扎加有规律性的点焊,箍筋间距为@200/100);钢筋笼的主筋尽量为整根(详见下料单),钢筋连接采用直螺纹套筒连接。所有连接应满足设计规范要求(详见直螺纹套筒技术交底)。所有焊接不得咬伤竖筋(如果有直螺纹套筒的位置应避开后在进行焊接),钢筋笼加工过程中按设计要求埋设预埋筋。钢筋保护层采用HRB400-12钢筋,形状为耳朵型。
