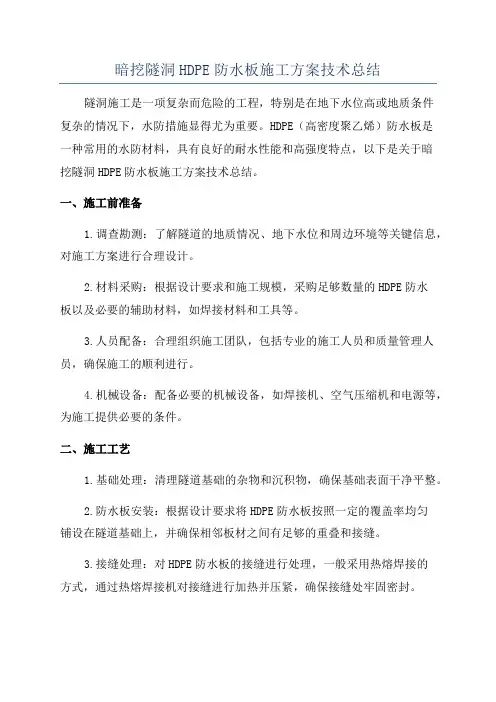

暗挖隧洞HDPE防水板施工方案技术总结
暗挖隧洞HDPE防水板施工方案技术总结隧洞施工是一项复杂而危险的工程，特别是在地下水位高或地质条件复杂的情况下，水防措施显得尤为重要。
HDPE（高密度聚乙烯）防水板是一种常用的水防材料，具有良好的耐水性能和高强度特点，以下是关于暗挖隧洞HDPE防水板施工方案技术总结。
一、施工前准备1.调查勘测：了解隧道的地质情况、地下水位和周边环境等关键信息，对施工方案进行合理设计。
2.材料采购：根据设计要求和施工规模，采购足够数量的HDPE防水板以及必要的辅助材料，如焊接材料和工具等。
3.人员配备：合理组织施工团队，包括专业的施工人员和质量管理人员，确保施工的顺利进行。
4.机械设备：配备必要的机械设备，如焊接机、空气压缩机和电源等，为施工提供必要的条件。
二、施工工艺1.基础处理：清理隧道基础的杂物和沉积物，确保基础表面干净平整。
2.防水板安装：根据设计要求将HDPE防水板按照一定的覆盖率均匀铺设在隧道基础上，并确保相邻板材之间有足够的重叠和接缝。
3.接缝处理：对HDPE防水板的接缝进行处理，一般采用热熔焊接的方式，通过热熔焊接机对接缝进行加热并压紧，确保接缝处牢固密封。
4.固定围护：在HDPE防水板的四周围护，可以采用混凝土围护、钢板夹围护或其他防护材料围护等方式，增强隧道结构的稳定性和防水效果。
5.检测验收：在施工完成后，进行必要的检测和验收工作，包括防水层的厚度、接缝处理的质量以及施工质量等方面，确保施工的合格和耐久。
三、质量控制1.材料质量：严格把关HDPE防水板的质量，确保其达到设计要求和标准。
2.施工质量：加强对施工过程中每个环节的质量控制和检查，确保施工规范、合理。
3.工艺操作：操作人员应熟悉施工工艺，正确操作焊接设备和其他工具，确保施工的准确性和安全性。
4.质量验收：对施工过程进行全程监督和质量把关，对施工结果进行全面的检测和验收，确保工程质量符合要求。
四、安全控制1.安全教育：对施工人员进行必要的安全教育和培训，强调施工过程中的安全意识和安全技能。
隧道防水板热熔铺设施工工艺
隧道防水板热熔铺设施工工艺防水板铺设前，首先要清理喷砼表面，确保表面干燥、平整、无杂物。
铺设防水板前，应预留搭接长度，搭接宽度不小于100mm，搭接处采用环向焊接，焊接宽度不小于20mm。
铺设防水板时，采用双缝爬焊机进行环向焊接，焊接速度应适中，焊接质量应符合要求。
铺设完毕后，应检查防水板与无纺布的焊接质量及热熔垫片是否完好，如有问题需及时进行修补。
4、修补防水板在铺设防水板过程中，如发现防水板有破损或不符合要求，应及时进行修补。
修补时，应先清理破损处，然后用电烙铁将防水板热熔，再将同样规格的防水板补上，用双缝爬焊机进行环向焊接，焊接宽度不小于20mm，修补后应进行检查，确保焊接质量符合要求。
四）、质量控制在施工过程中，应严格按照施工工艺要求进行操作，保证施工质量。
施工过程中应定期进行检查，发现问题及时进行处理。
施工结束后，应进行质量检查，确保防水层质量符合要求。
如发现问题，应及时进行整改，确保工程质量。
铺设防水板时，先将其固定到预定位置，然后使用手动电热熔压焊器进行加热固定。
电压为220V，功率为500W，加热温度约为450℃。
从下至上循环热熔固定，每块热熔垫片需3～5分钟。
压焊器热熔头适宜温度在300℃～400℃之间。
在防水板和压焊器之间采用隔热布垫层，以防止加热时损坏防水板。
最后，将防水板焊接在固定无纺布的专用热熔垫片上。
采用XXX自动双缝防水板爬焊机进行防水板环向缝的焊接。
温度控制部分采用自动恒温PID控制，速度控制部分采用脉宽调制自动稳压稳速电路，直流伺服电机驱动，输出力矩大，行走平稳。
焊接时，电压为220v，频率为50Hz，功率为800W，焊接速度为0.5～5m/min，加热温度为～450℃。
焊接环向单道接头需要25～30分钟，适宜温度在350℃～400℃之间。
焊接后，两条焊缝的宽度不小于15mm，中间空腔12mm，焊缝强度为≥85%母材（剪切方向抗拉）。
焊接前应除尽防水板表面的灰尘，注意搭接15cm宽准确度，不能偏斜焊接，不能起包焊接，要平顺焊接，由上至下循环焊接；确保接缝的密实度。
隧道工程防水板、土工布铺设施工工艺
防水板、土工布铺设施工工艺目录1、工艺流程 (2)图1 防水板施工工艺流程图 (2)2、资源配置 (2)3、施工步骤 (2)（1）无纺布铺设 (2)（2）防水板铺设 (3)3、控制要点 (3)（1）初支表面平整度要求 (3)（2）防水板安装要求 (3)（3）防水板焊接质量检查 (4)（4）防水板破损处修理 (4)1、工艺流程图1 防水板施工工艺流程图2、资源配置爬焊机1台，热吹风机1台、防水工人5人3、施工步骤（1）无纺布铺设铺设无纺布，首先用作业台车将单幅无纺布固定到预定位置，然后用热熔垫片、射钉结合，﹝材料规格：热熔热直径70mm、厚度5～6mm，射钉长度25mm～30mm，﹞采用射钉抢作业，射击固定无纺布，由下至上循环固定，无纺布搭接宽度不小于50mm。
专用热熔衬垫及射钉按梅花型布置，拱部间距0.5～0.8m ，边墙0.8～1.0m。
无纺布与喷砼表面密帖，铺设应平顺、无隆起、无褶皱。
安装完毕，检查热熔垫片是否完好，确定能否达到防水板安装要求，如不合要求，需补钉热熔垫片。
（2）防水板铺设铺设防水板，将防水板固定到预定位置，然后用手动电热熔压焊器加热，电压〈V〉：220V，功率〈P〉：500W，加热温度0～450℃，由下至上循环热熔固定，开始时电热熔压焊发热较慢，半小时后发热正常，压焊每块热熔垫片需3～5分钟，压焊器热熔头适宜温度在300℃～400℃之间﹞。
手动电热熔压焊器与防水板之间采用隔热布垫层，防止加热时损坏防水板。
使防水板焊接在固定无纺布的专用热熔垫片上。
防水板环向缝釆用自动双缝防水板爬焊机；温度控制部分采用自动恒温PID控制；速度控制部分采用脉宽调制﹝PWM﹞自动稳压稳速电路；直流伺服电机驱动，输出力矩大，行走平稳。
按预定的温度、速度焊接，电压﹝V﹞：220v，频率﹝Hz﹞：50Hz，功率﹝P﹞：800W，焊接速度﹝V﹞：0.5～5m／min，加热温度〔T〕：0～450℃。
焊接环向单道接头需要25～30分钟﹝循环长度28m左右﹞，温度需要操作员调控，按实际施作需求撑握调接，适宜温度在350℃～400℃之间。
隧道防水板的施工铺设方案
隧道防水板的施工铺设方案隧道防水板在施工应用中一般有三种铺设方法：1、锚钉固定法（热熔垫锚固焊接）2、挂设塑料防水板的无锚钉铺设法.3、暗扣系结挂设法（系带悬吊法）。
前两种铺设现场劳动强度大，防水效果相对较差，目前多采用暗扣系结挂设（系带悬吊法）操作简便.该生产工艺所生产的产品最适宜采用暗扣系结挂设（系带悬吊法），在施工应用中可提高铺设质量和效率,施工方便、造价低,节省工程投资，提高工程质量稳定性，优异于热熔锚固焊接.1、暗扣系结挂设（系带悬吊法）（1）岩面处理。
将外露的锚杆头、钢筋网头齐根切除，并用水泥砂浆抹平。
对于初期支护表面存在的凹凸部分,当矢高/弦长＞1/6时,要作局部找平。
根据找平范围的大小选取补喷砼、抹砂浆或局部挂板模筑砼的方法找平,直到满足矢高/弦长＞1/6时，才算合格。
这样作的目的是为了防止灌筑砼时因防水板局部凹凸被拉破。
（2）挂前拼焊.将幅面较窄的成卷出厂定型产品平铺在地面上，拼焊成便于运输,铺挂的大幅面卷材。
拼焊时应将两块复合土工合成材料的土工膜面相贴焊接.而不得将土工膜板面与土工织物面焊在一起，以防止裂隙水沿接头处土工织物通过毛细渗透，造成渗漏水。
拼焊的接头搭接处宽度不小于100mm。
焊接不允许有漏焊、假焊现象，凡烤焦、焊穿处，必须用塑料片焊贴覆盖。
焊好的大幅面防水材料成卷放置备用。
土工织物面向外。
(3）防水材料的悬挂。
采取“由下向上”、“试铺定位”的悬挂方法。
“由下向上”是指防水材料先从两侧边墙墙脚向上铺起,最后在拱顶合拢这种方法对于大断面隧道，净空高,所需防水材料量大,卷材重的情况较为适用,因为随着铺设位置的不断提高，卷材逐渐被打开,其重量也越来越轻，便于高空作业。
“试铺定位”的悬挂过程如下:将防水卷材逐渐展开,贴着初期支护表面托起,当无纺织物上的吊带贴到初期支护表面时，停下来做好标记,然后将托起部分的防水材料放下,在定好的位置上用电钻打眼，深度100mm左右，将预先系有细铅丝的小木桩钉入,并将高于初期支护表面的部分切除，该高度的一排桩全部钉完后,再把防水材料向上翻起，并贴近初期支护表面，将吊带与铅丝系牢固.沿环向，往上以同样的方法进行下排防水材料吊带的悬挂,直进行至拱顶，转而进行另外一块大幅防水板的悬挂.若为了加快进度，也可数块防水材料同时铺挂，平行作业。
隧道一体式热熔垫片电磁焊施工技术及应用
Value Engineering0引言隧道防排水施工是隧道建设过程中的关键工序，其主要作用是阻水，并保障二衬背后排水畅通，防止初支表面的渗水侵蚀二衬混凝土，甚至从二衬薄弱处渗出，保证隧道结构安全及使用寿命。
隧道防水层主要包括无纺布与防水板，无纺布铺设在初期支护表面，设置在初支与防水板之间，作用一是作为缓冲垫层保护防水板，二是将初支表面的水下渗至纵向排水盲管，再通过横向排水管引排。
防水板铺设在无纺布与二衬混凝土之间，防水板与无纺布之间通过热熔垫片焊接固定。
热熔垫片安装、防水板和热熔垫片的焊接，是防排水结构施工的核心，其施工质量将直接影响防排水系统的整体效果。
热熔垫片安装固定存在以下主要问题，传统施工所采用的热熔垫片为点焊接，防水板易熔穿，造成渗水，垫片强度普遍偏低，射钉固定过程中易损坏，射钉枪易打偏，射钉易弹飞，垫片安装操作难度大，施工效率低，射钉打入后，垫片易变形，造成防水板与垫片接触面积小，防水板易脱落，从而造成衬砌背后空洞。
后续在增加了独立的铁垫片后，需人工单手持垫圈和铁垫片，另一只手持射钉枪作业，操作难度加大。
防水板与热熔垫片焊接过程中，超声波焊机焊接时间长，焊接强度低，防水板易脱落，同样造成混凝土浇筑过程中二衬背后脱空，甚至切割二衬，破环了二衬整体受力结构，为重大质量隐患。
[1]本文依托彭水隧道，进行了防水层施工技术攻关，采用设置丝网的一体式热熔垫片，通过电磁焊施工技术，较好地解决了以上施工难题，丰富了隧道施工技术。
[2]-[4]1工程概况渝湘高速公路复线项目是《重庆市高速公路网规划（2019-2035年）》十一射线重庆巴南至湖南张家界高速公路的一段，也是G65渝湘高速公路的扩能项目，对缓解G65渝湘高速公路日益增长的交通压力，保障东南方向大通道的畅通至关重要，是重庆市市级重大建设项目，也是市政府督办推进的重点项目。
渝湘高速公路复线彭水隧道全长约11.1km ，为双向四车道分离式隧道，全线控制性工程，隧道设计速度80km/h ，防水等级为二级，二次衬砌混凝土抗渗等级不小于P8，主体结构耐久性年限为100年，可更换可修复构件为30年。
隧道复合防水板铺设施工工法
隧道复合防水板铺设施工工法1、前言隧道工程作为典型的地下工程，在其施工及运营期间，渗漏水以多种形式表现出来，对隧道支护结构产生极大的危害。
如果渗漏水不能及时、有效地排出，一旦渗漏到二衬中，对二衬混凝土及钢筋会造成严重的腐蚀，这将影响衬砌整体的强度和耐久性，从而大大缩短隧道工程的使用寿命。
XX至淅川高速公路LXTJ-7标XX隧道工程地质以W、V级围岩为主，属较软、较破碎、中〜厚层状结构围岩，层间结合较差，降雨时有潮湿或点滴状出水现象，局部呈淋雨状，围岩易坍塌，处理不当会出现较大的坍塌，因此做好隧道防、排水施工成为保证XX隧道施工及运营安全的重中之重。
桥梁公司LXTJ-7标项目经理部技术人员从XX 隧道工程地质和隧道防水要求的实际出发，结合以往隧道施工经验，选取典型区段进行隧道防水板铺设试验段施工，经过一系列改进和提炼工作，最终总结形成了采用350g/m2的无纺土工布+1.2mm厚EVA防水卷材的复合防水板铺设施工工法，并将此工法推广用于整个XX 隧道防水板的施工，从而使得该隧道工程防水效果得到了很好的保证。
2、工法特点2.1施工工艺简单，可操作性好，可修补性强；施工过程中无明火、无烟、无有毒气体产生，对施工环境要求低。
2.2防水板采用电热压焊器和自动双缝爬行式热合器焊接，焊缝连接效果好、强度高、防水效果好。
2.3分层“试铺定位”来确定锚钉的位置，能较准确地预留防水板松弛量，防止出现因松弛量预留不准确而造成浪费防水板或拉断吊带重铺防水板，有利于防水板铺设质量的保证。
3、适用范围本工法适用于采用350g/m2的无纺土工布+1.2mm厚EVA防水卷材做复合防水板的公路、铁路隧道以及水工、军工、矿工等各种地下工程的防水施工，尤其适用于大断面隧道防水板的铺设。
4、工艺原理4.1通过在基面上预铺无纺土工布保护层，防止防水板与基面的直接接触，保护防水板在二衬混凝土压力作用下不被破坏。
4.2通过在无纺土工布上预设塑料固定垫圈，利用电热压合技术，使防水板与塑料垫圈粘合，达到无钉铺设的效果，保证防水板的完整性。
隧道防水施工方法(完整已排版)
隧道防水施工方法本工程地层富含地下水，且补给来源充足。
区间结构整体位于潜水位以下，区间底板结构也位于承压水位以下，结构防水施工至关重要。
施工中使用了柔性外包防水材料。
因此本工程防水施工重点为外包防水层敷设、结构特殊接点和结构自防水的施工。
1、防水设计原则及标准1.1防水原则地下区间结构物的防水设计应遵循“以防为主、防排结合、因地制宜、综合治理”的原则。
1.2防水标准区间间隧道结构防水等级为二级。
结构不得有漏水，结构表面可有少量、偶见的湿渍。
总湿渍面积不应大于总防水面积的2/1000；任意100m2/防水面积上的湿渍不超过3处，单个湿渍的最大面积不大于0.2m2；其中，隧道工程还要求平均渗漏量不大于0.05L/m2/.d，任意100m2/防水面积上的渗漏量不大于0.15L/ m2/.d。
矿山法隧道应对初支背后围岩进行充填注浆；喷砼层与二衬之间全断面(包括仰拱)设置土工布和防水板，采用分区及注浆防水系统；洞内设双侧水沟，其排水纵坡不小于3‰，衬砌结构“三缝”应作防水处理；二次衬砌砼抗渗等级依据埋深确定，分别有P8（埋深h≤20m）、P10（20m ＜h≤30m）、P12（h＞30m）。
2、结构防水体系暗挖区间采用的是防、排、堵相结合的防水体系。
见图6-12。
图6-12 暗挖结构防水体系图3、暗挖区间结构防水、排水施工本区间暗挖结构包括一个区间隧道及两个竖井施工横通道。
3.1暗挖区间结构防水、排水方法3.1.1暗挖地下段采用复合式衬砌结构，防水采用三道防线： 1）第一道防线：初期支护加背后注浆。
2）第二道防线：柔性防水夹层防水。
防水层采用400g/m2土工布+1.5mm 厚PVC 防水板。
3）第三道防线：结构自防水。
二次衬砌大断面采用C35（P10）水下防水钢筋混凝土，小断面采用C35(P10)防水钢筋混凝土，并对二衬及防水层间进行二次注浆。
同时为确保区间在无渗漏的情况下运营，设计于防水层和二衬之间设置排水系统，以达到“防排结合，刚柔相济，多道防线”的防水原则。
7.隧道防水板安装挂设施工工序作业标准
隧道防水板安装挂设施工工序作业标准1、技术标准（1）土工布搭接宽度不小于5cm。
采用热熔衬垫及射钉固定在初喷混凝土上。
热熔衬垫按梅花布置，拱部间距0.5-0.8m，边墙间距0.8-1.0m。
（2）防水板搭接缝与变形缝、施工缝要错开1-2m。
搭接不小于15cm，允许偏差为-10mm，两条焊缝进行封闭，单条焊缝宽度不小于15mm，焊后进行气密性试验，当压力达到0.25Mpa时停止充气，并保持10分钟以上，压降要求不大于10%。
2、工序作业标准2.1现场作业标准（1）铺设土工布、防水板前应对初期支护采用简单易行的锤击声检查，必要时辅以物探手段；对初期支护的渗漏水情况进行检查，并应符合下列规定：1）初期支护表面应平整，无空鼓、裂缝、松酥，并用喷混凝土（或砂浆）对基面进行找平处理。
2）初期支护表面应符合铺设防水板的平整度要求。
（2）缓冲层一般采用暗钉圈固定，并按下列步骤铺设：1）铺设前进行精确放样，弹出标准线进行试铺后确定防水板一环的尺寸，尽量减少接头。
2）用带热塑性圆垫圈的射钉将缓冲层平整顺直地固定在基层上，固定点间距：一般拱部0.5～0.8m，边墙0.8～1.0m，底部1～1.5m，呈梅花形排列，并左右上下成行固定。
3）缓冲层接缝搭接宽度不得小于50mm，一般仅设环向接缝，当长度不够时，设轴向接缝应确保上部（靠近拱部的一张）应用下部（靠近底部的一张）缓冲层压紧，并使缓冲层与喷混凝土表面密贴，铺设的缓冲层应平顺，无隆起，无皱褶。
（3）防水板铺设前，应全部检查防水板是否有变色、波纹（厚薄不均）、斑点、刀痕、撕裂、小孔等缺陷，如果存在质量疑虑，要进行张拉试验、防水试验和焊缝张拉强度试验，如发现防水板有裂纹、针孔等应立即修补好。
（4）对检查合格的防水板（含土工布缓冲层），用特种铅笔划焊接线及拱顶分中线，并按每循环设计长度截取，对称卷起备用；洞内在铺设基面标出拱顶中线，画出隧道中线第一环及垂直隧道中线的横断面线。
隧道防排水施工工艺
隧道防排水施工工艺1、防水板施工方法及工艺⑴施工准备：使用前必须检查防水板是否有变色、斑点、刀痕、撕裂、小孔等缺陷，如果存在质量疑虑，必须进行抗张拉试验、防水试验和焊接抗拉强度试验，合格后方可使用。
吊挂防水板的作业平台车就位后，用电焊或氧焊将初期支护外露的锚杆头、钢筋网头等铁件齐根切除，并抹砂浆遮盖，以防刺破防水板。
对于初期支护面严重凹凸不平的部位须进行修凿和找平，对隧道表面局部渗水严重部位进行止水或引排处理。
⑵土工无纺布的铺设：采用混凝土射钉枪将土工无纺布固定在初期支护表面，固定点间距：一般拱部间距1.0～1.5m，边墙1.5～2.0m呈梅花形排列，并左右上下成行固定。
⑶防水板铺设：防水板一次铺设长度根据砼循环浇筑长度确定，并领先衬砌施工1～2个循环。
铺设防水板时留出一定的富余量，防止二次衬砌混凝土浇筑时防水板绷紧而造成拱顶衬砌厚度不足或防水板被胀破。
⑷防水板接缝焊接：防水板接缝焊接采用ZPR—210型爬行热合机双缝焊接，将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于150mm，焊缝宽度不小于15mm。
⑸防水板质量检查:外观检查：防水板铺设必须大面平整，焊缝必须平顺、无褶皱、均匀连续，无假焊、漏焊、焊过、焊穿或夹层等现象。
焊缝质量检查：防水板间自动热熔焊接用自动双缝热熔焊接机按照预定的温度、速度焊接，单条焊缝的有效焊缝宽度不小于15mm，焊接后两条缝间留一条空气道，用空气检测器检测焊接质量，标准是０.5Mpa压力2分钟内不得小于0.4Mpa，否则，须用检测液（如肥皂水）找出漏气部位，用手动热熔器焊接修补后再次检测，直到完全粘合。
2、排水盲沟管安设方法隧道拱墙环向设φ50mm透水盲管，间距10m；两侧墙角纵向设φ100mm透水盲管，并通过三通透水管将衬砌背后水流汇入中央排水沟。
透水管采用5cm长的锚固钉及PE板窄条（8×20cm）锚固在岩面上，锚固钉间距按50cm布置。
隧道防水板热熔铺设施工工艺
隧道防水板热熔铺设施工工艺一、工艺总结（一）、防水板及无纺布的技术性能1、防水板：采用EVA型，厚度≥1.5mm，幅宽宜为2～4m；断裂拉伸强度≥18Mpa；扯断伸长率≥650％；撕裂强度≥100KN/m；低温弯折性为-35℃无裂纹；不透水性为0.3Mpa，24h无渗水；加热伸缩量：延伸≤2mm，收缩≤6mm；热空气老化（80℃×168h）：断裂拉伸强度≥16MPa，扯断伸长率≥600％；耐碱性（饱和Ca（OH）[2]溶液*168h）：断裂拉伸强度≥17MPa，扯断伸长率≥600％；人工候化：断裂拉伸强度保持率≥80％，扯断伸长率保持率≥70％；刺破强度：300N。
2、无纺布：重量≥400g/m(2)；厚度≥3mm；拉断力（50mm）≥450N；伸长率≥80%；纵横强度比＜1.5；梯形断裂≥250N；渗透系数≥5*10(-2)；裂隙率＞80％。
（二）、材料实际进场及检验情况防水板采用扬州美邦工程有限公司生产的EVA防水板，无纺布生产厂家为河北华虹工程材料有限公司，热熔垫圈生产厂家为西安博航土工材料有限公司。
热熔垫圈热熔垫圈防水板、土工复合材料进场后，首先对材料的材质证明及材料规格进行检验，合格后进行材质、性能试验，对中心试验室不能检测的性能指标进行委外送检。
待全部检测合格及监理见证检查合格后方可投入使用。
防水板试件防水板拉伸试验（三）、施工工艺控制情况1、施工机具固定土工布采用射钉枪，热熔垫圈与防水板间焊接采用压焊器，防水板间环向焊接采用双缝爬焊机，修补防水板采用电烙铁。
射钉枪压焊器双缝爬焊机电烙铁2、无纺布铺设铺设无纺布，首先用作业台车将单幅无纺布固定到预定位置，然后用热熔垫片、金属垫片、射钉结合，﹝材料规格：热熔热直径70mm、厚度5～6mm，金属垫片直径20mm、厚度2mm，射钉长度25mm～30mm，﹞采用射钉抢作业，射击固定无纺布，由下至上循环固定，无纺布搭接宽度不小于50mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道防水板热熔铺设施工工艺
一、工艺总结
（一）、防水板及无纺布的技术性能
1、防水板：采用EVA型，厚度≥1.5mm，幅宽宜为2～4m；断裂拉伸强度≥18Mpa；扯断伸长率≥650％；撕裂强度≥100KN/m；低温弯折性为-35℃无裂纹；不透水性为0.3Mpa，24h无渗水；加热伸缩量：延伸≤2mm，收缩≤6mm；热空气老化（80℃×168h）：断裂拉伸强度≥16MPa，扯断伸长率≥600％；耐碱性（饱和Ca（OH）[2]溶液*168h）：断裂拉伸强度≥17MPa，扯断伸长率≥600％；人工候化：断裂拉伸强度保持率≥80％，扯断伸长率保持率≥70％；刺破强度：300N。
2、无纺布：重量≥400g/m(2)；厚度≥3mm；拉断力（50mm）≥450N；伸长率≥80%；纵横强度比＜1.5；梯形断裂≥250N；渗透系数≥5*10(-2)；裂隙率＞80％。
（二）、材料实际进场及检验情况
防水板采用扬州美邦工程有限公司生产的EVA防水板，无纺布生产厂家为河北华虹工程材料有限公司，热熔垫圈生产厂家为西安博航土工材料有限公司。
热熔垫圈热熔垫圈
防水板、土工复合材料进场后，首先对材料的材质证明及材料规格进行检验，合格后进行材质、性能试验，对中心试验室不能检测的性能指标进行委外送检。
待全部检测合格及监理见证检查合格后方可投入使用。
防水板试件防水板拉伸试验
（三）、施工工艺控制情况
1、施工机具
固定土工布采用射钉枪，热熔垫圈与防水板间焊接采用压焊器，防水板间环向焊接采用双缝爬焊机，修补防水板采用电烙铁。
射钉枪压焊器
双缝爬焊机电烙铁
2、无纺布铺设
铺设无纺布，首先用作业台车将单幅无纺布固定到预定位置，然后用热熔垫片、金属垫片、射钉结合，﹝材料规格：热熔热直径70mm、厚度5～6mm，金属垫片直径20mm、厚度2mm，射钉长度25mm～30mm，﹞采用射钉抢作业，射击固定无纺布，由下至上循环固定，无纺布搭接宽度不小于50mm。
专用热熔衬垫及射钉按梅花型布置，拱部间距0.5～0.8m ，边墙0.8～1.0m。
无纺布与喷砼表面密帖，铺设应平顺、无隆起、无褶皱。
安装完毕，检查热熔垫片是否完好，确定能否达到防水板安装要求，如不合要求，需补钉热熔垫片。
固定土工布土工布预留搭接长度
3、防水板铺设
铺设防水板，将防水板固定到预定位置，然后用手动电热熔压焊器加热，电压〈V〉：220V，功率〈P〉：500W，加热温度0～450℃，由下至上循环热熔固定，开始时电热熔压焊发热较慢，半小时后发热正常，压焊每块热熔垫片需3～5分钟，压焊器热熔头适宜温度在300℃～400℃之间﹞。
手动电热熔压焊器与防水板之间采用隔热布垫层，防止加热时损坏防水板。
使防水板焊接在固定无纺布的专用热熔垫片上。
测定压焊器热熔垫温度压焊垫圈与防水板
防水板环向缝采用釆用莱斯特自动双缝防水板爬焊机；温度控制部分采用自动恒温PID控制；速度控制部分采用脉宽调制﹝PWM﹞自动稳压稳速电路；直流伺服电机驱动，输出力矩大，行走平稳。
按预定的温度、速度焊接，电压﹝V﹞：220v，频率﹝Hz﹞：50Hz，功率﹝P﹞：800W，焊接速度﹝V﹞：0.5～5m／min，加热温度〔T〕：0～450℃。
焊接环向单道接头需要25～30分钟﹝循环长度28m 左右﹞，温度需要操作员调控，按实际施作需求撑握调接，适宜温度在350℃～400℃之间。
搭接宽度：150mm，两条焊缝的宽度不小于15mm，中间空腔12mm，焊缝强度：≥85﹪母材﹝剪切方向抗拉﹞。
焊接后两条缝间有一条空气道，用于器密性试验仪检测焊接质量。
焊接前先除尽防水板表面的灰尘再焊接，焊接时注意搭接15cm宽准确度，不能偏斜焊接，不能起包焊接，要平顺焊接，由
上至下循环焊接；确保接缝的密实度。
焊接防水板环向施工缝已焊接完成的防水板
（四）、施工质量控制要点
1、初支表面平整度要求
防水层铺设前应先对隧道进行断面扫描，对初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽比应控制在1/10以内；深宽比大于1/10的凹坑应用细石混凝土填平，确保喷射混凝土表面平整，无尖锐棱角并对初支平整度进行检测，采用平整度尺及塞尺检测合格后，方可进入下道工序施工。
初支断面扫描初支平整度检查
2、防水板安装要求
铺设防水板先用作业台车将防水板固定到预定位置，然后用手动电热熔器加热，使防水板焊接在固定无纺布的专用热熔衬垫上。
防水板要松紧适度，避免过紧被撕裂或过松形成人为蓄水点。
防水板采用自动双缝热熔焊机，按预定的温度、速度焊接，单缝焊的有效焊缝宽度不小于15mm。
焊接后两条焊缝间留一条空气道，用于空气检测器检测焊接质量。
焊接前先除尽防水板表面的灰尘再焊接，防水搭接宽度须大于15cm。
防水板搭接缝应与变形缝、施工缝、围岩集中出水处等防水薄弱环节错开，距离不应小于100cm。
防水板搭接长度检查已安装完成的防水板
3、防水板焊接质量检查
焊缝检测采用气密性试验仪现场检测防水板焊接质量。
先堵住空气道的一端，然后用气密性试验仪从另一端打气加压，直至压力达到0.25MPa,保持压力不减少于15分钟,允许压力下降不超过10%.如达到要求,说明完全合格,否则须用检测液(如肥皂水)找出漏气部位,用热熔焊器修补后再次检测,直到完全合格。
气密性试验仪防水板气密性试验
4、防水板破损处修理
如发现防水板有破损，必须及时修补。
先取一小块防水板剪成圆角，补丁边缘距破损边缘的距离不得小于7cm，除尽两防水板上的灰尘后，将其置于破损处，然后用手动电热熔器熔接。
防水板破损修补防水板破损修补
（五）、热熔式铺设防水板存在问题分析
在施工过程中，个别工点先期采用热熔式铺设防水板存在热熔垫圈与防水板焊接不上或焊接不牢的问题，经过施工摸索，目前原因已经比较明晰：主要是热熔垫圈与防水板熔点相差过大造成，导致部分防水板已经焊焦但垫圈尚未达到熔点情况发生。
解决的办法主要有两点：一是选择与防水板材质相近的热
熔垫圈，保证两者熔点尽量接近；二是在热熔垫圈下方安装一小块防水板，与垫圈一起钉在土工布上，再将外挂防水板与小块防水板焊在一起。
热熔垫圈加防水板垫片 热熔垫圈加防水板垫片后与外贴防板焊接
合格垫圈与不合格垫圈对比（左侧为合格） 合格垫圈与不合格垫圈对比（左侧为合格）。
