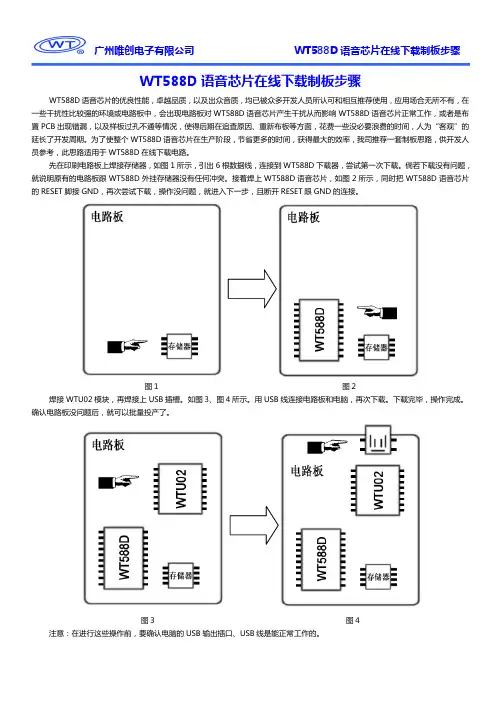

广州唯创电子有限公司WT588D语音芯片在线下载制板步骤
WT588D语音芯片在线下载制板步骤
WT588D语音芯片的优良性能，卓越品质，以及出众音质，均已被众多开发人员所认可和相互推荐使用，应用场合无所不有，在一些干扰性比较强的环境或电路板中，会出现电路板对WT588D语音芯片产生干扰从而影响WT588D语音芯片正常工作，或者是布置PCB出现错漏，以及样板过孔不通等情况，使得后期在追查原因、重新布板等方面，花费一些没必要浪费的时间，人为“客观”的延长了开发周期。
为了使整个WT588D语音芯片在生产阶段，节省更多的时间，获得最大的效率，我司推荐一套制板思路，供开发人员参考，此思路适用于WT588D在线下载电路。
先在印刷电路板上焊接存储器，如图1所示，引出6根数据线，连接到WT588D下载器，尝试第一次下载。
倘若下载没有问题，就说明原有的电路板跟WT588D外挂存储器没有任何冲突。
接着焊上WT588D语音芯片，如图2所示，同时把WT588D语音芯片的RESET脚接GND，再次尝试下载，操作没问题，就进入下一步，且断开RESET跟GND的连接。
图1 图2
焊接WTU02模块，再焊接上USB插槽。
如图3、图4所示。
用USB线连接电路板和电脑，再次下载。
下载完毕，操作完成。
确认电路板没问题后，就可以批量投产了。
图3 图4
注意：在进行这些操作前，要确认电脑的USB输出插口、USB线是能正常工作的。
广州唯创电子 WT588D 货源信息 说明书
6、WT588D 芯片及模块实物照片
WT588D 模块 COB 封装
7、WT588D 芯片及模块命名规则
7.1、WT588D 语音芯片部分命名规则
WT588D 模块硬封装
WT588D 芯片
①、公司标志 ②、芯片型号 ③、封装形式：18P→DIP18 封装；20SS→SSOP20 封装；32L→LQFP32 封装。
7.2、WT588D 语音模块部分命名规则
①、公司标志 ②、模块标志 ③、内置 Flash 存储器在 6KHz 采样率时大致的语音长度：
30→2M；100→4M；200→8M；500→16M；1000→32M。 ④、封装形式：16→16PIN 模块；28→28PIN 模块。
-第 3 页-
——
——
OK
OK
OK
1位
WT588D-20SS
4
OK
——
——
OK
OK
OK
1位
WT588D-32L
11
OK
OK
OK
OK
OK
OK
8位
扩展输出，指的是三线串口控制 I/O 口扩展输出。扩展输出位数是指在三线串口控制 I/O 口扩展输出状态，能控制的 I/O 口位数，
以 2 进制方式计算，如 1 位，所控制输出的状态为 2 种，8 位，则能控制输出的状态为 256 种。
SSOP20
WT588D-20SS
30～1000 秒
2M-32M 可选
芯片
LQFP32
WT588D-32L
30～1000 秒
2M-32M 可选
-----
-----
wt588d中文资料_数据手册_参数
WT588D语音芯片模块
WT588D语音芯片/模块应用电路目录1、WT588D模块内部电路1.1、WTW-16P模块内部电路1.2、WTW-28P模块内部电路2、WT588D-18P应用电路2.1、WT588D-18P按键控制PWM输出应用电路2.2、WT588D-18P按键控制DAC输出（接三极管）应用电路2.3、WT588D-18P按键控制DAC输出（接功放）应用电路2.4、WT588D-18P一线串口控制PWM输出应用电路2.5、WT588D-18P三线串口PWM输出应用电路3、WT588D-20SS应用电路3.1、WT588D-20SS按键控制PWM输出应用电路3.2、WT588D-20SS按键控制DAC输出（接三极管）应用电路3.3、WT588D-20SS按键控制DAC输出（接功放）应用电路3.4、WT588D-20SS一线串口PWM输出应用电路3.5、WT588D-20SS三线串口PWM输出应用电路4、WT588D-32L应用电路 154.1、WT588D-32L按键控制PWM输出应用电路4.2、WT588D-32L按键控制DAC输出（接三极管）应用电路4.3、WT588D-32L按键控制DAC输出（接功放）应用电路4.4、WT588D-32L MP3控制PWM输出应用电路4.5、WT588D-32L 3×8矩阵按键控制PWM输出应用电路4.6、WT588D-32L并口控制PWM输出应用电路4.7、WT588D-32L一线串口控制PWM输出应用电路4.8、WT588D-32L三线串口控制PWM输出应用电路4.9、WT588D-32L三线串口控制控制端口扩展输出应用电路5、WTW-16P应用电路5.1、WTW-16P按键控制PWM输出应用电路5.2、WTW-16P按键控制DAC输出（接三极管）应用电路5.3、WTW-16P按键控制DAC输出（接功放）应用电路5.4、WTW-16P一线串口控制PWM输出应用电路5.5、WTW-16P三线串口PWM输出应用电路6、WTW-28P应用电路6.1、WTW-28P按键控制PWM输出应用电路6.2、WTW-28P按键控制DAC输出（接三极管）应用电路 28 6.3、WTW-28P按键控制DAC 输出（接功放）应用电路 29 6.4、WTW-28P MP3控制PWM输出应用电路 30 6.5、WTW-28P 3×8矩阵按键控制PWM输出应用电路 30 6.6、WTW-28P并口控制PWM输出应用电路6.7、WTW-28P一线串口控制PWM输出应用电路6.8、WTW-28P三线串口控制PWM输出应用电路6.9、WTW-28P三线串口控制控制端口扩展输出应用电路7、DAC（外接功放）输出外围电路8、按键触发电路8.1、单键实现单曲循环播放/停止功能8.2、先复位后电平触发电路1、WT588D模块内部电路WT588D模块目前有WTW-16P（16脚模块）及WTW-28P（28脚模块）两种。
广州唯创 WT588D 系列语音单片机 说明书
WT588D语音芯片及模块详细资料-唯创虹泰
WT588D语⾳芯⽚及模块详细资料-唯创虹泰WT588D下载测试⼯具介绍⽬录1、WTV-S1下载器 (2)1.1、WTV-S1下载操作 (2)1.2、WTV-S1测试操作 (2)1.2.1、WTV-S1通电 (2)1.2.2、⾳频输出 (2)1.2.3、按键操作 (3)1.3、在线下载 (3)2、WT588D Mini Download V1.1下载器 (4)2.1、WT588D Mini Download V1.1描述 (4)2.2、WT588D Mini Download V1.1下载操作 (4)2.3、WT588D Mini Download V1.1 测试操作 (5)2.3.1、WT588D Mini Download V1.1通电 (5)2.3.2、WT588D Mini Download V1.1⾳频输出 (5)2.3.3、各种输出模式测试 (5)2.3.4、在线下载 (5)3、WT588D Mini Download V1.2下载器 (6)3.1、WT588D Mini Download V1.2描述 (6)3.2、WT588D Mini Download V1.2图解 (6)4、WT588D⼀拷⼋编程器 (7)4.1、WT588D⼀拷⼋编程器描述 (7)4.2、WT588D⼀拷⼋编程器图解 (7)4.3、WT588D⼀拷⼋编程器拷贝操作 (8)4.3.1、电脑到拷贝机下载（当前版本不⽀持此功能） (8)4.3.2、脱机⼀拷⼋下载 (8)4.3.3、脱机在线下载 (8)4.4、WT588D⼀拷⼋编程器⾳频输出 (8)4.5、WT588D⼀拷⼋编程器测试操作 (8)5、测试信息总汇 (9)5.1、按键控制模式测试 (9)5.2、MP3控制模式测试 (9)5.3、并⼝控制模式测试 (9)5.4、⼀线串⼝控制模式测试 (10)5.5、三线串⼝控制模式测试 (10)5.6、三线串⼝控制I/O⼝扩展输出模式测试 (10)5.7、3×8矩阵按键控制模式测试 (11)5.8、模块放置 (11)6、下载器使⽤注意事项 (11)1、WTV-S1下载器1.1、WTV-S1下载操作WTV-S1下载器是WT588D的下载信息⼯具之⼀，WTV-S1有着价格便宜，体积⼩等特点。
WT588D 語音燒錄器 操作说明书
WT588D語音燒錄器操作說明書目錄A.軟體安裝 (3)B.硬體介紹 (7)C.操作步驟 (8)1.點選進入A22-0031 WT588D語音燒錄器→燒錄軟體資料夾裡。
2.點選WT588D VoiceChip.exe3.使用WIN7的用戶在點選完會出現「使用者帳戶控制」的確認視窗，按下「是(Y)」確認。
4.等待準備安裝的進度視窗。
5.點選「Next >」。
6. 進入使用協定說明，先點選「I accept the terms in the License agreement」，再點選「Next＞」。
7. 先輸入使用著名稱(User Name)與企業名稱(Organization)，再選擇安裝使用對像為任何人(Anyone who uses this computer(all users))或只有自己使用(Only for me)，最後再點選「Next＞」。
8. 選擇安裝軟體的資料夾路徑，可點選「Change…」改變安裝路徑，選完後點選「Next ＞」。
9. 點選標準安裝(Typical)選項，然後再點選「Next ＞」。
10. 前面的選項都確認無誤後，點選「Install」開始安裝。
11. 開始安裝，稍待一會兒就會看到進度bar在移動，表示正在安裝。
12. 安裝完成，點選「Finish」離開安裝程式。
以下為WT588D語音燒錄器各部圖解。
圖片說明：●紅框1：為控制埠引出排針，上排為控制埠排針，從左到右依次為P00、P01、P02、P03、P04、P05、P06、P07、P10、P11、P12（WT588D語音模組只有用到P00~P03）。
下排全為GND。
●DAC音源輸出埠：為3.5mm圓孔座，在圓孔座上方位置有排針，使用DAC輸出時需將短路夾(jumper)接上，PWM輸出時務必斷開。
●PWM音源輸出埠：可外接喇叭。
●SPI外接埠：提供線上下載輸出埠，把相關引線接到應用WT588D外掛SPI-Flash接腳上，再從電腦軟體上操作軟體進行下載即可。
WT588D VoiceChip使用说明书
WT588D VoiceChip使用说明书WT588D VoiceChip软件是广州唯创电子有限公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D语音芯片/模块的各项功能，在最短的时间内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要懂得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合，音频输出模式的设置等。
目 录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键说明 (4)2.2、新建工程 (5)2.3、设置存储器容量大小 (5)2.4、装载语音 (6)2.5、选择控制模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (14)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe 四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe 为软件英文界面安装。
为了方便讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定继续安装此软件，选择点击“下一步”，想放弃此次安装，可点击“取消”或者点击“×”。
探头分体式语音提示器使用说明书V1.0.doc
探头分体式语音提示器
使用说明书
V1.0
1. 产品概述
随着产品的智能化，具有语音提示功能的产品越来越多，需要语音提示的场合也越来越多。
探头分体式语音提示器正是为了适应生活对语音提示的需求而诞生的。
它采用探头与主机分离的形式，安装更灵活，适用场合更广泛，携带方便，感应距离远，范围大，待机功耗小，声音洪亮。
具有光感应触发和人体感应触发两种感应方式，适应性更强。
2. 产品特点
光感应触发方式方向性好，感应距离达3米。
人体感应触发方式范围大，感应离远达3米。
内置FLASH ，语音内容可多次更改，适用于不同场合需要。
语音长达300多秒。
采用探头与主机分体形式（引线长达50厘米），安装更灵活方便，适用场合更广泛。
0.5W 喇叭输出，声音更洪亮。
使用三节AA 电池，供电方便，便携性更强。
3. 产品实体图片
主机：
光感应探头：
人体感应探头：
客户根据需要选择光感应方式或者人体感应方式。
上电8秒后才进入最佳触发状态。
语音播放中无法触发，语音播放完毕2秒后可再次触发。
4. 产品规格
供电电压：使用三节AA 电池供电。
待机电流：光感应方式（75uA ），人体感应方式（90uA ）。
工作电流：150mA
产品尺寸：68mm*66mm*36mm
5. 安装使用方法
把感应探头安装在过道旁边，如下图所示：
6. 历史版本记录
人
行
过道
探头
探头方向。
WT588D-U语音模块使用资料
以正常下载数据到 SPI-Flash； 工作电压 DC2.8V～5.5V； 休眠电流小于 10uA； 抗干扰性强，可应用在工业领域；
3、应用范围
应用范围广，几乎可以涉及到所有的语音场所，如报站器、报警器、提醒器、闹钟、学习机、智能家 电、治疗仪、电子玩具、电讯、倒车雷达以及各种自动控制装置等场所，工艺上达到工业应用的要求。
4、应用方框图
控制端
5、封装管脚图
/
BUSY 输出 WT588D-U 模块
VIN=0V 上拉电阻=150KΩ
IOL
VDD=3V，VOUT=0.4V
输出电流（BP0）
IOH
IOL
VDD=3V，VOUT=2.6V VDD=4.5V，VOUT=1.0V
IOH
VDD=4.5V，VOUT=2.6V
IOL 输出电流（BP1）
IOH
VDD=3V，VOUT=0.4V VDD=3V，VOUT=2.6V
高电平：低电平=1：3 表示 0
高电平：低电平=3：1 表示 1
பைடு நூலகம்
8.2.5、一线串口控制时序例子 例如，在一线串口控制模式下，发送数据 9CH 的时序参见下图：
/
8.2.6、程序范例
主控单片机：PIC16F54，时钟主频 4MHz
Send oneline(unsigned char addr)
GND
USB 地线
26
D-
USB_DATA-
WT588D软件使用说明书
WT588D软件使用说明书WT588D VoiceChip软件是我公司依照WT588D语音芯片/模块特性开发出来的相对应配套软件，能极大程度的拓展WT588D 语音芯片/模块的各项功能，在最短的时刻内完成WT588D语音芯片/模块的各种编程工作，且操作界面简单，编辑过程方便，完全的可视化傻瓜式操作，不需要明白得任何编程方法，都能轻易的操作WT588D VoiceChip软件，使用它对WT588D语音芯片/模块各种操纵模式程序的写入、语音的替换、组合，音频输出模式的设置等。
目录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键讲明 (4)2.2、新建工程 (5)2.3、设置储备器容量大小 (5)2.4、装载语音 (6)2.5、选择操纵模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (13)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe为软件英文界面安装。
为了方便讲解操作方法，那个地点选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定连续安装此软件，选择点击“下一步”，想舍弃此次安装，可点击“取消”或者点击“×”。
WT588FxxA-8S 语音芯片说明书
深圳唯创知音电子有限公司Shenzhen Waytronic Electronic Co.,LtdWT588FxxA-8S语音芯片说明书版本号：V1.05免责申明:深圳唯创知音电子有限公司申明；说明书以官网资料为准，如若资料内容有更新，不会一一进行通知。
如若使用IC时导致侵犯到第三方专利或其他权利，不承担任何责任。
如若使用我司IC，在航空卫星军事设备，人身安全等领域，造成了重大财产损失或生命伤害，甚至生命死亡，我司不承担任何责任。
目录1.概述 (3)2.功能简述 (3)3.管脚描述 (4)3.1管脚分布图 (4)4.极限参数 (4)5.电气特性 (5)6.一线串口通讯 (5)6.1管脚分配 (5)6.2语音地址对应关系 (6)6.3语音及命令码对应表 (6)6.4一线串口时序图 (7)7.两线串口通讯 (8)7.1管脚分配 (9)7.2语音地址对应关系 (9)7.3语音及命令码对应表 (9)7.4两线串口时序图 (10)8.程序范例 (12)8.1一线串口单字节控制程序 (12)8.2一线串口双字节控制程序 (13)8.3一线串口单字节连码示例(F3+01+F3+02) (14)8.4一线串口双字节连码示例(FFF3+0001+FFF3+0002) (15)8.5二线串口单字节控制程序 (15)8.6二线串口双字节控制程序 (16)8.7二线串口单字节连码示例(F3+01+F3+02) (17)8.8二线串口双字节连码示例(FFF3+0001+FFF3+0002) (18)9.芯片应用原理图 (19)10．客户在线下载器 (20)10.1下载原理图 (21)10.2下载器使用说明 (21)11．炉温曲线参考 (22)12．封装管脚图 (22)说明书以官网和业务员提供为准版本记录版本号修改说明修改日期V1.00原始版本2022-08-30 V1.01增加炉温曲线参考图2022-09-08 V1.02修改笔误2022-11-25 V1.03注意中添加BUSY描述、添加4Mbit版本、修改标题页眉、修改下载2022-12-16器相关描述V1.04增加注意事项，不允许给PC2接上拉电阻2023-03-22 V1.05修改工作电压,修改笔误，增加单字节连码时序图2023-05-131.概述WT588FxxA-8S(WT588F08A-8S（A2）内置8Mbit的FLASH；WT588F04A-8S内置4Mbit的FLASH)，WT588F02A-8S内置2Mbit的FLASH)，是深圳唯创知音电子有限公司最新研发的一款16位DSP语音芯片、内部振荡32Mhz，16位的PWM解码。
唯创电子WT588FM01录音模块使用说明书
广州唯创电子有限公司MP3录音模块WT588FM01使用说明书（按键版本）V1.022020-07-03Note：WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation devices/systems,where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user, without the express written approval of WAYTRONIC.WT588FM01（按键版本）使用说明书V1.02模块简介WT588FM01是一款高性能录音模块，录音距离远，音质好,可直接推动8ohm/0.5W喇叭输出,播放音质清晰，音量大，使用方便，通过按键控制，可实现长按录音功能、除此之外，还具有循环播放、电平保持可循环播放、短按播放等功能。
WT588D语音提示器使用说明书V1.0
WT588D语音提示器使用说明书首先，感谢您成为我司的顾客，并使用我司自主研发的WT588D语音提示器，您的选择是明智的。
我司是一家致力于开发和生产语音板块的专业厂家，拥有实力超群的研发团队和研制语音板块的扎实基础，以保证我们所发行产品的稳定性、优越性和专业性。
我司信奉顾客为上帝，为客户提供优质可靠的售后跟踪服务和技术支持，让顾客对我司产品的应用更为从容不迫得心应手。
不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。
为了使您更好的使用我们的产品，请您务必在使用之前详读说明书。
最后，再次感谢您选购和使用我司的高科技产品。
1、产品特征采用WT588D语音芯片做语音处理核心，拥有工业级稳定性能的表现；配合电脑上位机软件WT588D VOICECHIP，可任意更换语音；支持在线下载，完美体现语音更换的便捷性；上电自动播放语音，无需外部控制操作；内置飞利浦音频放大器，声音响亮，清晰度高；单电源供电方式，有效利用电源使用率；本产品最对可进行四路语音控制，可用在多种工业语音警报领域，如油田、煤矿、生产流水线，区域报警、安防报警：四路控制线接法，一路上电播放只引两条电源线出来，接通正负极就播放（需要把语音预先放置在地址0）外两条黄线分别对应两种音（需要预先把语音放置在地址0地址1），三路语音引5根线两根红黑线接电源正负极，三根黄线分别对应三种语音语音预先放置在（地址0、1、2），四路语音引六根线两根红黑线接电源正负极，四根黄线分别对应四种语音（语音预先放置在地址0、1、2、3）。
以上二路三路四路语音都是跟电源负极组合成触发开关，每一路语音都可以设置成脉冲可重复，脉冲不可重复，电平保持可循环，电平保持不可循环，以及电平非保持可循环。
2、电气参数工作电压：DC9V～24V额定输出功率：10W （R L=8Ω d=1%）频率响应：800Hz～15KHz噪声电压：≤50MV信噪比：≥82db工作环境温度：-10～65℃工作环境湿度：40%～95%3、实物接线图图一 WT588D语音提示器图二电源线图三 WT588D语音提示器电路板正面图四 WT588D语音提示器电路板背面图五 WT588D语音提示器下载连接线图六 WT588D测试板连接线说明图二（电源线）：序号引线接法1 黑线地2 红线电源正极图五（下载数据线）：序号WT588D语音提示器WT588D测试板1 P14 DI2 P13 DO3 P16 CLK4 P15 CS5 RST GND6 GND GND7 3.3V 3.3V注意事项：下载数据线为客户自己制作，最好选用屏蔽线，否则可能会出现下载不了数据的情况。
WT588H 语音芯片使用资料说明书
WT588H语音芯片使用资料V1.002017-09-04Note：WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation devices/systems,where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user, without the express written approval of WAYTRONIC.目录1、WT588H语音芯片产品特点 (3)2、FLASH存储器及语音长度的关系 (3)3、WT588H语音芯片应用方框图 (3)4、极限参数： (4)5、直流特性： (4)6、管脚描述： (5)6.1、WT588H-16S管脚描述： (5)6.2、WT588H-16S管脚分布图： (5)6.3、WT588HXX-16S管脚描述： (6)6.4、WT588HXX-16S管脚分布图： (6)6.5、WT588HM01管脚描述： (7)6.6、管脚分布图： (7)7、一线串口通讯： (8)7.1、管脚分配： (8)7.2、语音地址对应关系 (8)7.3、命令及语音码 (8)7.4、一线串口时序图 (9)8、两线串口通讯： (10)8.1、管脚分配： (10)8.2、语音地址对应关系： (10)8.3、命令及语音码 (10)8.4、两线串口时序图： (11)9、应用电路 (12)9.1、WT588H-16S一线串口DAC输出模式应用电路 (12)9.2、WT588H-16S两线串口DAC输出模式应用电路 (12)9.3、WT588HXX-16S一线串口DAC输出模式应用电路 (13)9.4、WT588HXX-16S两线串口DAC输出模式应用电路 (13)9.5、WT588HM01模块一线串口DAC输出模式应用电路 (14)9.6、WT588HM01模块两线串口DAC输出模式应用电路 (14)10、控制时序 (15)10.1、一线串口控制C语言程序 (15)10.2、两线串口控制C语言程序 (16)11、封装 (17)11.1、SOP16芯片封装 (17)11.2、模块封装 (18)12、说明书版本历史记录 (18)1、WT588H语音芯片产品特点支持多品种SPI-FLASH（4Mbit-128Mbit）一线、两线串口通讯支持上位机软件制做BIN文件，然后下载到FLASH中支持WA V音频格式支持12bit的ADPCM解码，（4K~30Khz）支持PCM解码，最大可以去到64KhzDAC输出，可以驱动大功率喇叭芯片本身供电电压：2.5~5.2V、flash供电电压范围2.5V~3.6V最大可以支持1000段语音地址2、FLASH存储器及语音长度的关系存储器容量2M4M8M16M32M64M128M 语音时间80秒160秒320秒640秒1280秒2560秒5120秒3、WT588H语音芯片应用方框图控制端WT588HBUSY输出音频输出USB下载SPI-Flash4、极限参数：标识范围值单位VDD~GND 电源电压-0.5~+5.2V Vin 输入电压GND-0.3<Vin <VDD+0.3V Vout 输出电压GND <0.3V ~VDD+0.3V Top 工作温度-10~+70ºC备注：短时间测试过，芯片在-40℃~+80℃下，能够正常工作。
WT588D_P20语音模块全球某工商大学版中文资料
WT588D语音模块By Cl1.概述目前有16引脚和28引脚两种，本文主要介绍16脚的模块的使用，一下以WTW-16P表示；WTW-16P采用WT588D-20SS作为核心控制电路，包含了外围所需的SPI-FLASH、振荡电路、复位电路。
WT588D是一款具有单片机内核的可编辑语音芯片，功能多，音质好，应用广泛，性能稳定。
2.模块封装2.1.模块引脚说明1脚/RESET：低电平>5ms复位，与WT588D芯片的1脚复位脚相连，模块自带了一（R2/C2）复位电路；2脚DAC和3脚PWM+：连接WT588D芯片的PWM+/DAC音频输出引脚，视功能设置而定；4脚PWM-：连接WT588D芯片的PWM-音频输出引脚；5脚P14: 连接WT588D芯片的P14引脚，与SPI-FLASH的DI数据输入引脚相连；6脚P13: 连接WT588D芯片的P13引脚，与SPI-FLASH的DO数据输出引脚相连；7脚P16: 连接WT588D芯片的P16引脚，与SPI-FLASH的CLK相连；8脚GND：接地；9脚P15: 连接WT588D芯片的P15引脚，与SPI-FLASH的/CS片选引脚；10脚P03: 连接WT588D芯片的P03引脚；按键K4/三线时钟/一线数据输入脚；11脚P02: 连接WT588D芯片的P02引脚；按键K3/三线片选输入脚；12脚P01: 连接WT588D芯片的P01引脚；按键K2/三线片选输入脚；13脚P00: 连接WT588D芯片的P00引脚，按键K1输入脚；14脚VCC：连接WT588D芯片的VDD-SIM（串口电源管理引脚）和SPI-FLASH的VCC引脚；SIM系统能平衡WT588D芯片和SPI-FLASH之间串口的电压，无须在串口间串接电阻C4电容用于滤波；2.8V~3.6V。
当VDD用5V电压供电时，需串接2个二极管至该引脚降压后给作为VCC电；15脚BUSY：连接WT588D芯片的P17引脚；可软件设置播放状态时输出高/低电平，判断状态忙；16脚VDD：连接WT588D芯片的VDD引脚，数字电源输入脚，2.8V~5.5V；2.1.1.复位电路R2/C2，刚上电时，C2右端电压为0，通过R2给C2充电；芯片复位时间5ms；R1/C1，刚上电时，C1右端电压为0，通过R1给C1充电，电压上升速度比C2右端快10倍左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WT588D语音提示器
WT588D语音提示器使用说明书
首先，感谢您成为我司的顾客，并使用我司自主研发的WT588D语音提示器，您的选择是明智的。
我司是一家致力于开发和生产语音板块的专业厂家，拥有实力超群的研发团队和研制语音板块的扎实基础，以保证我们所发行产品的稳定性、优越性和专业性。
我司信奉顾客为上帝，为客户提供优质可靠的售后跟踪服务和技术支持，让顾客对我司产品的应用更为从容不迫得心应手。
不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。
为了使您更好的使用我们的产品，请您务必在使用之前详读说明书。
最后，再次感谢您选购和使用我司的高科技产品。
1、产品特征
采用WT588D语音芯片做语音处理核心，拥有工业级稳定性能的表现；
配合电脑上位机软件WT588D VOICECHIP，可任意更换语音；
支持在线下载，完美体现语音更换的便捷性；
上电自动播放语音，无需外部控制操作；
内置飞利浦音频放大器，声音响亮，清晰度高；
单电源供电方式，有效利用电源使用率；
可用在多种工业语音警报领域以及当作训鸟器使用；
2、电气参数
工作电压：DC9V～24V
额定输出功率：10W （R L=8Ωd=1%）
频率响应：800Hz～15KHz
噪声电压：≤50MV
信噪比：≥82db
工作环境温度：-10～65℃
工作环境湿度：40%～95%
3、实物接线图
图一WT588D语音提示器图二电源线
图三WT588D语音提示器电路板正面图四WT588D语音提示器电路板背面
图五WT588D语音提示器下载连接线图六WT588D测试板
连接线说明
图二（电源线）：
序号引线接法
1 黑线地
2 红线电源正极
图五（下载数据线）：
序号WT588D语音提示器WT588D测试板
1 P14 DI
2 P1
3 DO
3 P16 CLK
4 P1
5 CS
5 RST GND
6 GND GND
7 3.3V 3.3V
注意事项：下载数据线为客户自己制作，最好选用屏蔽线，否则可能会出现下载不了数据的情况。
4、软件操作界面
4.1、安装软件
软件文件包里面共有4个文件，其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe四个文件，其中setup_C.exe是软件中文界面安装，setup_E.exe为软件英文界面安装。
为了方面讲解操作方法，这里选择安装中文版本，双击setup_C.exe,进入安装向导状态。
确定继续安装此软件，选择点击“下一步”，想放弃此次安装，可点击“取消”或者点击“×”。
在此界面里，点击“浏览”可以选择软件安装的路径，“磁盘开销”为查看电脑当前的磁盘使用率，确定继续，点击“下一步”，返回点击“上一步”，放弃安装点击“取消”或者“×”。
点击下一步，确认继续安装。
显示安装进度，此过程为自动操作。
点击“关闭”退出安装界面，并自动完成安装。
桌面自动生成软件快捷图标。
4.2、软件界面介绍
软件的操作界面主要被分为两大区域，音频装载区和音频编辑区。
音频装载区也是存储器的主存储器区域，放置语音的大小将直接影响存储器的使用率。
音频编辑区为语音调用区，此区域内调用的语音文件将不再占用存储器的空间。
音频装载区音频编辑区
4.3、软件主界面操作按键说明
在软件的主界面，会看到以下这几个图标。
依次为“新建工程”、“打开工程”、“编译并保存为BIN”、“选项”、“下载”、“帮助”。
4.4、新建工程
点击“文件”→“新建工程”，或在软件操作模式下，直接按快捷键F2，创建一个新工程。
在弹出的窗口中选择工程的放置路径，并给工程命名。
在文件名处可以键入新的工程名字，如此处键入的是“操作示范”，保存类型为默认的“Project Files（*.winproj）”，确认后点保存。
系统自动在指定的路径生成一个工程文件包，所有的工程信息都被存储在这个工程文件包里面。
4.5、装载语音
WT588D VoiceChip软件能加载WAV格式的音频，且采样率必须为6000Hz、8000Hz、10000Hz、12000Hz、14000Hz、16000Hz、18000Hz、20000Hz。
在软件的左边区域为音频加载区，在软件的音频加载区点击右键，在弹出来的菜单里选择“装载”即能把语音装载进来。
在弹出来的窗口中选择语音的路径，软后点“打开”。
语音被加载进来后，在软件主界面的音频装载区显示相关的信息，如音频文件名、采样率、位、声道、单个语音时间以及所有语音的总时间。
4.6、选择控制模式
点击“操作”→“选项”，进入选项界面。
在选项里面选择控制模式为“按键模式”，音频输出为“DAC”，其他保持不变。
4.7、设置按键功能
点击“操作→按键设置”，在弹出来的窗口里面把“按键1”设置为“电平保持可循环”，也可以根据自身的要求设置上电触发的功能。
其他按键不用设置。
按键功能如表所示：
序号功能选项上电播放功能备注
1 按键无效无声音请勿选择
2 脉冲可重复播放一遍语音即停止此功能可使用
3 脉冲不可重复播放一遍语音即停止此功能可使用
4 电平非保持可循环循环播放语音此功能可使用
5 电平保持可循环循环播放语音此功能可使用
6 播放/停止播放一遍语音即停止此功能可使用
7 下一曲不循环无声音请勿选择
8 上一曲不循环无声音请勿选择
9 下一曲可循环无声音请勿选择
10 上一曲可循环无声音请勿选择
11 电平保持不可循环播放一遍语音即停止此功能可使用
12 暂停无声音请勿选择
13 音量+ 无声音请勿选择
14 音量- 无声音请勿选择
15 停止无声音请勿选择
以上仅是WT588D语音提示器能用到的功能设置，WT588D语音芯片可以做到WT588D VOICECHIP软件中的所有功能，有兴趣者可查阅WT588D语音芯片使用资料。
4.8、编译工程
工程制作完成后，需要编译成BIN文件，才能下载到SPI-Flash中，给WT588D语音芯片读取相关信息，完成所有的控制操作、语音播放等。
点击“操作”→“编译并存为BIN”，也可以直接点击软件主界面上的编译图标或在软件操作状态下点F4，就能直接编译。
编译完成后，自动弹出窗口显示相关信息。
如整个工程文档的信息容量大于所选择的存储器容量时，编译后，会弹出下面这个窗口提示选择合适的SPI-Flash存储器。
工程文档的容量跟所选的SPI-Flash容量占用信息状态，可以在软件的右下角看得到。
4.9、下载语音
编译后工程文档，生成BIN文件后，把这个BIN文件下载到SPI-Flash存储器。
通过USB线连接到WT588D测试板，同时，将WT588D测试板的下载数据线连接到WT588D语音提示器。
点击“工具”→“下载”，也可以直接点击软件主界面上的下载图标或者在软件操作状态下点F5，就会弹出下载窗口。
在下载界面的设置存储器容量里面选择跟SPI-Flash存储器一致的容量，点击“连接”，系统自动将软件连接到下载器。
连接完成，弹出窗口显示。
点击“确定”，下载界面显示相关的SPI-Flash信息。
下载文件路径自动指向刚编译完成的路径。
且“下载到SPI存储器”选项被激活。
点击“下载到SPI存储器”，就能下载工程信息到SPI-Flash存储器。
首先自动进入擦除状态。
擦除完毕，自动进入下载状态。
下载完成，工程信息已经被下载到SPI-Flash存储器中。
5、WT588D语音提示器操作
下载完语音后，装上外壳，往电源线上接上DC9V～24V，WT588D语音提示器就自动播放声音。
6、说明书版本历史记录
版本日期描述
V1.0 2009-3-11 原始版本。
