CAD三维实体转三视图详解
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容
页脚内容。
AutoCAD三维教程－平面摄影出三视图
AutoCAD三维教程－平面摄影出三视图在AutoCAD2007版及以后的各个版本中，还可以用“平面摄影(flatshot)”命令来进行三维实体到三视图转换，这个转换过程是在“模型”里转换，这就给很多的后续操作带来了方便，如绘制“剖视图”、“截面图”、“转向图”等等。
经过本人(shaonx)一段时间的研究试验，总结了一套转换的方法，自我感觉基本上还是成功的，因此特意做了本教程，以飨广大的网友。
希望本教程会给大家带来方便。
下面，就是用“平面摄影(flatshot)”命令来进行从三维实体到三视图转换的一种、也是最基础的方法，我使用CAD2008进行操作的：1、打开CAD，大家看到如下图的界面工具条的放置有点怪，这是为了使绘图的窗口界面最大化，便于大家看的清楚。
最上面的“建模”工具条，到后面还要换成“标准”工具条。
最下面的命令行，就省略了。
先画好三维实体或者打开已经画好的三维实体，可以是线框图、或消隐图、也可以是着色图(2007版以上中的“真实”或“概念”)，我这里为了讲解的清楚，使用了“概念”。

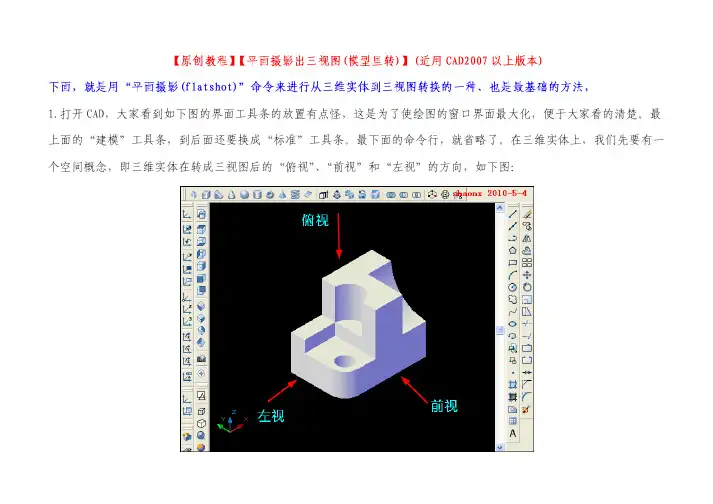

在三维实体上，我们先要有一个空间概念，即三维实体在转成三视图后的“俯视”、“前视”和“左视”的方向，如下图：2、按照刚才的三个视图的定位，以前视图的方向为基准，用“复制”命令，将三维实体往左边复制一个，注意，要打开“正交(也可以按F8)”，复制的这个，在以后转成的三视图里，作为“俯视图”。
3、将刚做好的2个三维实体，还是以前视图的方向为基准，用“复制”命令，往后面的方向，复制2个，可以一起复制。
注意，还是要打开“正交(也可以按F8)”，复制后的这2个，在以后转成的三视图里，将作为“前视图”和“左视图”。
如下图所示：4、大家知道，三视图是二维平面图，二维看到的只有X、Y轴，而面向我们的，则是Z轴。
因此，下面要进行的就是将三维实体在三视图中要看到的面，朝向Z轴。
作为俯视图的实体已经朝向Z轴，就不要动了。
后面2个(前视和左视)要进行转向，将前视方向朝向Z轴。
3D实体转三视

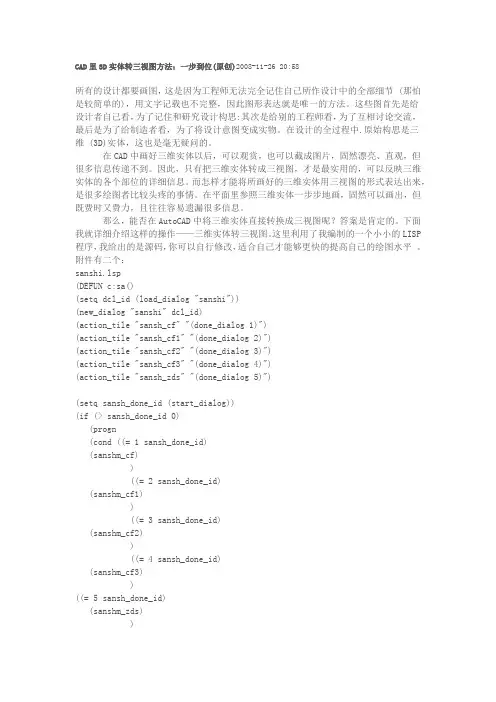

CAD里3D实体转三视图方法：一步到位(原创)2008-11-26 20:58所有的设计都要画图，这是因为工程师无法完全记住自己所作设计中的全部细节 (那怕是较简单的)，用文字记载也不完整，因此图形表达就是唯一的方法。

这些图首先是给设计者自己看，为了记住和研究设计构思:其次是给别的工程师看，为了互相讨论交流，最后是为了给制造者看，为了将设计意图变成实物。
在设计的全过程中.原始构思是三维 (3D)实体，这也是毫无疑问的。
在CAD中画好三维实体以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。
因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实体的各个部位的详细信息。
而怎样才能将所画好的三维实体用三视图的形式表达出来，是很多绘图者比较头疼的事情。
在平面里参照三维实体一步步地画，固然可以画出，但既费时又费力，且往往容易遗漏很多信息。
那么，能否在AutoCAD中将三维实体直接转换成三视图呢？答案是肯定的。
下面我就详细介绍这样的操作——三维实体转三视图。
这里利用了我编制的一个小小的LISP 程序，我给出的是源码，你可以自行修改，适合自己才能够更快的提高自己的绘图水平。
附件有二个：sanshi.lsp(DEFUN c:sa()(setq dcl_id (load_dialog "sanshi"))(new_dialog "sanshi" dcl_id)(action_tile "sansh_cf" "(done_dialog 1)")(action_tile "sansh_cf1" "(done_dialog 2)")(action_tile "sansh_cf2" "(done_dialog 3)")(action_tile "sansh_cf3" "(done_dialog 4)")(action_tile "sansh_zds" "(done_dialog 5)")(setq sansh_done_id (start_dialog))(if (> sansh_done_id 0)(progn(cond ((= 1 sansh_done_id)(sanshm_cf))((= 2 sansh_done_id)(sanshm_cf1))((= 3 sansh_done_id)(sanshm_cf2))((= 4 sansh_done_id)(sanshm_cf3))((= 5 sansh_done_id)(sanshm_zds)))))(princ));;;;;-------------------------------------------------------- ;;;函数： cf;;;-------------------------------------------------------- ;;;编制日期:2008.11.26;;;编制者 :曾敏辉;;;说明:本函数用以复制实体为前视图;;;-------------------------------------------------------- (Defun sanshm_CF (/ s1 s2 )(PRINC "\n 请输入实体的复制基准XY平面:")(command "_ucs" "_fa" pause pause "")(PRINC "\n 请输入实体的复制基准点:")(SETQ S1 (GETPOINT))(SETQ S2 (SSGET))(command "_copybase" S1 S2 "")(command "_-view" "_top")(command "_pasteclip" )(prin1));;;-------------------------------------------------------- ;;;函数： CF1;;;-------------------------------------------------------- ;;;编制日期:2008.11.26;;;编制者 :曾敏辉;;;说明:本函数将复制并旋转对象为右视;;;-------------------------------------------------------- (DEFUN sanshm_CF1(/ ENTGRP pt1 pt2 L)(princ "\n 请选择需要复制并旋转为右视的对象:") (SETQ ENTGRP (SSGET))(princ "\n 请选择主视图的基准点:")(SETQ pt1 (GETPOINT))(princ "\n 请选择右视图的基准点:")(setq pt2 (getpoint))(COMMAND "_.COPYBASE" pt1 ENTGRP "")(COMMAND "_pasteblock" pt2 "")(SETQ L (entlast))(command "rotate3d" L "" "Y" pt2 "-90")(command "EXPLODE" L "")(princ));;; _ 结束defun;;;-------------------------------------------------------- ;;;函数： CF2;;;-------------------------------------------------------- ;;;编制日期:2008.11.26;;;编制者 :曾敏辉;;;说明:本函数将复制并旋转对象为仰视;;;-------------------------------------------------------- (DEFUN sanshm_CF2(/ ENTGRP pt1 pt2 L)(princ "\n 请选择需要复制并旋转为仰视的对象:") (SETQ ENTGRP (SSGET))(princ "\n 请选择主视图的基准点:")(SETQ pt1 (GETPOINT))(princ "\n 请选择仰视图的基准点:")(setq pt2 (getpoint))(COMMAND "_.COPYBASE" pt1 ENTGRP "")(COMMAND "_pasteblock" pt2 "")(SETQ L (entlast))(command "rotate3d" L "" "X" pt2 "-90")(command "EXPLODE" L "")(princ));;; _ 结束defun;;;-------------------------------------------------------- ;;;函数： CF3;;;-------------------------------------------------------- ;;;编制日期:2008.11.26;;;编制者 :曾敏辉;;;说明:本函数将复制并旋转对象为左视;;;-------------------------------------------------------- (DEFUN sanshm_CF3(/ ENTGRP pt1 pt2 L)(princ "\n 请选择需要复制并旋转为左视的对象:") (SETQ ENTGRP (SSGET))(princ "\n 请选择主视图的基准点:")(SETQ pt1 (GETPOINT))(princ "\n 请选择左视图的基准点:")(setq pt2 (getpoint))(COMMAND "_.COPYBASE" pt1 ENTGRP "")(COMMAND "_pasteblock" pt2 "")(SETQ L (entlast))(command "rotate3d" L "" "Y" pt2 "90")(command "EXPLODE" L "")(princ));;; _ 结束defun;;; -------------------------------------------------------- ;;; 函数： ZDS;;; -------------------------------------------------------- ;;; 编制日期:2008.11.26;;; 编制者 :曾敏辉;;; 说明: 将已绘制好的三维图自动生成三视图;;; -------------------------------------------------------- (defun sanshm_zds (/ ssg1)(SETVAR "CMDECHO" 0)(princ "\n 请选择生成三视图的组合：")(setq ssg1 (ssget));;生成布局选项(command "layout" "s" "")(princ "\n 三视图正在生成中，请稍候......")(command "mspace")(command "_solprof" ssg1 "" "Y" "Y" "N")(princ "\n 三视图已生成")(command "model")(princ));;; _ 结束defunsanshi.dcldcl_settings:default_dcl_settings {audit_level = 0 ;}sanshi:dialog {label = "三视图工具" ;spacer_1;:column {children_fixed_width = true ;fixed_width = true ;width = 5 ;:button {fixed_width = true ;key = "sansh_cf" ;label = "1.复制实体为俯视" ;width = 10 ;}:button {key = "sansh_cf1" ;label = "2.复制对象为右视" ;}:button {key = "sansh_cf2" ;label = "3.复制对象为仰视" ;}:button {key = "sansh_cf3" ;label = "4.复制对象为左视" ;}:button {key = "sansh_zds" ;label = "5.绘制对象三视图" ;}}spacer_1;:text {alignment = centered ;label = "学以致用，其乐无穷！" ;}:text {alignment = centered ;label = " 设计者：曾敏輝" ;}cancel_button;}使用方法：1.将上述两个文件复制之后再另存为相应的文件名：sanshi.lspsanshi.dcl保存到AutoCAD的支持路径下2.用appload加载sanshi.lsp3.运行命令为sa（你可以自行修改）。
三维图旋转
三视图旋转1.选取俯视图，点击修改-三维操作-三维旋转-选择旋转的线-然后输入旋转角度90度即可完成第一个视图的旋转操作。
（1）.选取，点击三维旋转（2）选取旋转轴，确定即可2.同理，继续选取第二个右视图，重复第一步操作进行旋转操作（1）.选取，点击三维旋转（2）选取旋转轴，确定即可（3）旋转效果如下3.三维动态效果如图4.移动俯视图和右视图到主视图中去，注意所选取的坐标点一定要对应才可以，并且全选移动到绝对坐标的原点5.移动的效果如下（看中间坐标）6.插入proe中即可实现cad转换proe三视图很简单的,如果想快画出三视图的话,一般你先画好主视图,和俯视图,他们之间有投影的共同点,这个你看一下书就会能体会啦,然后你将你画好的俯视图copy出来,放到右边,然后将它转90度,也是利用投影法,它是由主视和俯视共有特性的投影,这样就符合了长宽对正的法则,技巧就在这,你首先温习一下物体投影的规则,由于这个问题涉及比较广义, 我一个人空谈也不能很好表达,你要记住上面的突出特点,这就是cad的先进之处,早期手工画只能三个图一起来,并且要作很多90度转弯的辅助线,现在有电脑就不用啦,至于你的是钣金,你要填充表达其厚度,如果工件比较大,那打印出来什么都看不到,在这种情况下,一般有三种方法,一种就是把外形画好之后,用偏移将其偏得超过实际厚度,然后标注按实际厚度修改,,另一种你用线的粗一点的,到时你直接标注,就可以啦,还有一种就是什么都按标准画出,然后也按实际标出,就算打印出来是两条线是一条线也不怕,,你在旁边加一些局部放大的图,表现其连接,这其中只要你体会了也不难,但是你硬要想不透那也是有一定的难度的,你要多按规定画法走,这样才能画得标准,大体不变,小体灵活,就是这样,CAD制图主要是要学会工具的使用及如何看图，我这里有一些资料供你参考：你也可以到下面的网址中去下载：随州市计算机学校教学大纲：第一节讲到CAD软件的简介及各种绘图区及命令窗界面的介绍第二节讲到部分绘图工具的直线、构造线、多段线、偏移、正方形等的使用。
AutoCAD中三维实体生成三视图的技巧
万方数据ＡｕｔｏｃＡＤ中三维宴体生成三视图的技巧２００２年复（Ｒ）／２／３／４］＜布满＞：在该提示下回车执行（布满）ＡｕｔｏＣＡＤ创建出新视口，新视口的边界与表示页边距的虚线重合。
④回到模型空间打开布局标签后，用ＭＳＰＡｃＥ命令从图纸空间切换到模型空间，这是图纸空间与模型空间切换的另一种方法。
⑤创建三维体的轮廓图使用ｓＯＬＰＲＯＦ命令自动生成当前视图下实体的轮廓。
ＣｏｍｍａｎｄｔＳＯＬＲＰＯＦｓｅｌｅｃｔＯｂｊｅｃｔ：点击对象／Ｄｉｓｐｌａｙｈｉｄｄｅｎｐｒｏｆｉｌｅｌｉｎｅｏｎ８印ａｒａｔｅｌａ”ｒ？＜Ｙ＞：Ｙ／在单独图层上显示不可见线时，ＡｕｔｏｃＡＤ自动生成两个块：一个用于可见线，一个用于不可见线。
生成轮廓线时，可见轮廓线的线型为ＢＹＬＡＹＥＲ，不可见轮廓线的线型为ＨＩＤＤＥＮ（线型需提前加载）。
Ｐｒｏｊｅｃｔｐｒｏｆｌｌｅｌｉｎｅｏｎｔｏａｐｌａｎｅ？＜Ｙ＞：Ｙ／ＡｕｔｏＣＡＤ用二维对象创建轮廓线。
Ｄｅｌｅｔｅｔａｎｇｅｎｔｉａｌｅｄｇｅｓ？＜Ｙ＞：Ｎ／即可完成三维实体在某个方向的投影。
要做机械图样——三视图，首先将三维实体复制三个，平移放置于适当的位置，然后旋转成适合投影视图的方向，再进行三维实体投影。
２利用ｓ０ＬＶＩＥｗ命令创建多视图通过在布局中创建浮动视口，并在各视口中以不同视点显示实体对象，可以实现在同一张图纸上显示多个视图，即三视图，但用ｓＯＬＶｌＥｗ命令既可以创建多视图，又可以创建多种形式的视图，如正交视图、辅助视图和剖视图等。
用ＳＯＬＶＩＥｗ命令创建多视图后，再执行ＳＯＬＤＲＡｗ命令就可以使隐藏线以虚线显示、使截面显示出剖面线。
①在模型空间创建三维实体如图１所示。
②创建俯视图。
进入布局的图纸空间，ＡｕｔｏｃＡＤ在默认状态下自动创建一个视口，用ＥＲＡｓＥ命令删除。
切换到布局后，ＡｕｔｏＣＡＤ自动生成名为ＶＰＯＲＴｓ的图层，ｖＰｏＲＴＳ层用来放置视口的边界。
选择“绘图”一“实体”一“设置”一“视图”下拉式菜单，开始执行∞ＬｖＩＥｗ命令，或者直接输入ＳＯＬＶＩＥＷ命令，ＡｕｔｏＣＡＤ提示：输入选项［ｕＣｓ（ｕ）／正交（Ｏ）／辅助（Ａ）／截面（Ｓ）］：Ｕ／图１三维实体图２俯视图输人选项［命名（Ｎ）／世界（ｗ）／？／当前（Ｃ）］（当前）：／输入视图比例‘ｌ＞：／指定视图中心：（点击适当的位置确定视口中心）指定视图中心‘指定视口）：／指定视图的第一个角点：（在适当的位置点击）指定视图的对角点；（在适当的位置点击）输入视图名：视１／结果如图２所示。
立体图直接生成三视图
第 21 步
按 退 出 键 退 出
第 22 步 修 改 HID 图 层 线 型
第 23 步 把 HID 图 层 线 型 改 为 虚 线
第 24 步
调 整 线 型 比 例
第 25 步 关 闭 视 口 边 框 图 层
第 26 步
结 果
例题示范
图
示范
用“三维实体转三视图”的方法画出下图的三视
小结：操作流程
设置图形
画出立体图
调整比例
设置视图
修改线型
课堂练习
绘制一边长为100mm的正方体，在其正中间从上往下
钻一直径为60mm的通孔，然后转换得出三视图。
谢谢
设置图形
设置视图
新课讲述
2、操作步骤
下面我就详细介绍这样的 操作——三维实体转三视 图。以下是详细图解：
第 1 步
画 好 立 体 图
第 2 步 转 换 到 二 维 线 框 模 式
第 3 步 使 用 设 置 视 图 命 令
第 4 步 删 除 刚 自 动 生 成 的 图 形
第 5 步 再 次 使 用 设 置 视 图 命 令
CAD:由立体图转换成三视图
机电
伍 刚 林
永州市工商职业中专学校
新课导入
动画
如果用CAD画下图的三视图，在平面里按照机械制图作图原理 一步步地画，固然可以画出，但既费时又费力，且往往容易 遗漏很多信息。那么，能否在AutoCAD中将三维实体直接转换 成三视图呢？
新课讲述
1、所用的命令
在转换的过程中，要用到2个命令即“设置视图”、“设置图形”， 这2个命令在CAD2004“实体”工具栏中，具体位置如下图。
第 6 步 单 击 右 键 选 择
4.2_由立体图形到三视图_课件
主视图
左视图
俯视图
3、右边是由四个相同的小 长方体堆成的物体，试指 出左边三个平面图形分别 是这个物体的三视图中的 哪个视图。
俯视图
正视图
左视图
能力提高：
1 添线补全下列三视图：
2
交流
心得
这节课你学到了什么，谈谈你的收获…
1、三视图是将立体图形转化为平面图形的一种方 法。 2、画视图时看到的点、棱都要画上去。 3、同一物体，不同的放置方式，不同的观察方向， 其视图有可能是不一样的 。 4、看待问题也应从多角度多方位去观察、思考， 便于作出客观、合理的评价.
图3-25
下面所给的三视图表示什么几何体?
直四棱柱
下面所给的三视图表示什么几何体?
下面所给的三视图表示什么几何体?
下面所给的三视图表示什么几何体?
直五棱柱
1.某两个物体的三视图如图所示.请分别说出它们的形 状.
2.由几个相同的小立方块 搭成的几何体的俯视图如 图所示.方格中的数字表示 该位置的小方块的个数.请 画出这个几何体的三视图.
正视图
左视图
俯视图
例8.画出如图所示的零件的三视图。
俯
主 左 左 俯
我思考我进步
1、观察下面三个平面图形分别是下面立体图形的 哪个视图？
（ 主视图 ）
（ 俯视图 ）
（ 左视图 ）
我思考我进步
2、左边是由四个相同的长方体堆成的物体，指出 下列平面图形分别是此物体的哪个视图.
（ 主视图 ）
（ 左视图 ）
三视图能反映物体真实的形状和长、宽、高。
视图
注意：画三种视图有一定的要求. 主视图反映物体的长和高，俯视 图反映物体的长和宽，左视图反 映物体的高和宽，因此在画三种 视图时，主、俯视图要长对正， 主、左视图要高平齐，左、俯视 图要宽相等. 主 视 图 俯 视 图 左 视 图
实体生三视图
实验九绘制实体模型，然后由实体生成三视图一、目的：通过实例使学生熟练掌握三维建模的全过程，学会由实体生成三视图的方法步骤。
二、内容：先根据视图所注尺寸绘制三维实体，然后再由实体生成三视图。
三、重难点提示：1. 模型空间、图纸空间和浮动模型空间。
2. 生成二维图形的命令及方法：四、步骤：（一）、绘制实体模型1 设置三维建模的环境（ 1 ）单击“新建”按钮，建立一个新图形文件。
（ 2 ）打开三维建模环境的相关工具栏。
包括“ UCS ”、“视图”、“实体”、“实体编辑”、“着色”等工具栏。
2 绘制底板（ 1 ）单击“视图”工具栏中的“主视图”按钮，再单击“西南等轴测”按钮。
（ 2 ）调用矩形（ RECT ）命令，绘制一 7 7 × 8 的矩形；单击“实体”工具栏中的“拉伸”按钮，选择矩形，输入拉伸高度为 24 ，得到如图 9-1 所示。
3 绘制半圆柱（ 1 ）选择“工具”菜单中的“移动 UCS ”命令，移动 UCS 至底板后表面底边中心处。
调用圆（ C ）命令，绘制圆心为（ 0 ， 0 ），半径为 24 的圆，调用直线（ L ）命令，绘制直线，经修剪后得到半圆。
2 双击左上角视口，单击“视图”工具栏中的“主视图”按钮，将该视口中的实体转换为主视图方向，同样，将另两个视口中的实体分别转换为俯视图、左视图方向。
结果如图 9-10 所示。
3 选择主视图视口，单击“实体”工具栏中的“设置轮廓”按钮，命令行提示：命令 : _solprof 绘图建模轮廓选择对象 : （单击实体）是否在单独的图层中显示隐藏的轮廓线？ [ 是 (Y)/ 否 (N)] < 是 >: （回车）是否将轮廓线投影到平面？ [ 是 (Y)/ 否 (N)] < 是 >: （回车）是否删除相切的边 ? [ 是 (Y)/ 否 (N)] < 是 >: （回车）操作结果为提取了实体的轮廓线。
对其余的视口执行同样的操作。
AutoCAD教程：平面摄影命令将三维模型转为三视图
AutoCAD教程：平面摄影命令将三维模型转为三视图下面，就是用“平面摄影(flatshot)”命令来进行从三维实体到三视图转换的一种、也是最基础的方法，我使用CAD2008进行操作的：1、打开CAD，大家看到如下图的界面工具条的放置有点怪，这是为了使绘图的窗口界面最大化，便于大家看的清楚。
最上面的“建模”工具条，到后面还要换成“标准”工具条。
最下面的命令行，就省略了。
先画好三维实体或者打开已经画好的三维实体，可以是线框图、或消隐图、也可以是着色图(2007版以上中的“真实”或“概念”)，我这里为了讲解的清楚，使用了“概念”。
在三维实体上，我们先要有一个空间概念，即三维实体在转成三视图后的“俯视”、“前视”和“左视”的方向，如下图：2、按照刚才的三个视图的定位，以前视图的方向为基准，用“复制”命令，将三维实体往左边复制一个，注意，要打开“正交(也可以按F8)”，复制的这个，在以后转成的三视图里，作为“俯视图”。
3、将刚做好的2个三维实体，还是以前视图的方向为基准，用“复制”命令，往后面的方向，复制2个，可以一起复制。
注意，还是要打开“正交(也可以按F8)”，复制后的这2个，在以后转成的三视图里，将作为“前视图”和“左视图”。
如下图所示：4、大家知道，三视图是二维平面图，二维看到的只有X、Y轴，而面向我们的，则是Z轴。
因此，下面要进行的就是将三维实体在三视图中要看到的面，朝向Z轴。
作为俯视图的实体已经朝向Z轴，就不要动了。
后面2个(前视和左视)要进行转向，将前视方向朝向Z轴。
操作：点击“三维旋转”命令按钮，选中后面2个实体，指定旋转基点，如下图：5、指定了旋转基点以后，在三维旋转的旋转轴上，指定X轴，即沿着X轴方向旋转，在命令行中输入：-90，旋转90度，回车即可。
6、如下图，我们已经看到后面的2个实体的前视方向都已经朝向Z轴了。
下面，再对右后面的实体进行三维旋转，使之左视方向朝向Z轴。
操作：点击“三维旋转”命令按钮，选中右后面的实体，指定旋转基点，如下图：、指定了旋转基点以后，在三维旋转的旋转轴上，指定Y轴，即沿着Y轴方向旋转，在命令行中输入：-90，旋转90度，回车即可。
由立体图形到三视图 PPT课件 人教版
左视图
（从左面看）
俯视图
（从上面看）
例2.画出如图所示的四棱柱的三视图。
四棱柱
俯
左
四棱柱
（高）
（长）
（宽）
（高）
（长）
（宽）
四棱柱
例3.画出如图所示的圆柱的三视图。
圆柱
俯
左
圆柱
Φ
Φ
（高)
Φ
（高)
圆柱
例4.画出如图所示的圆锥的三视图。
圆
锥
俯
左
圆锥
Φ
（高)
圆锥
Φ
例5.画出如图所示的球体的三视图。
1、再长的路一步一步得走也能走到终点，再近的距离不迈开第一步永远也不会到达。 2、从善如登，从恶如崩。 3、现在决定未来，知识改变命运。 4、当你能梦的时候就不要放弃梦。 5、龙吟八洲行壮志，凤舞九天挥鸿图。 6、天下大事，必作于细；天下难事，必作于易。 7、当你把高尔夫球打不进时，球洞只是陷阱；打进时，它就是成功。 8、真正的爱，应该超越生命的长度、心灵的宽度、灵魂的深度。 9、永远不要逃避问题，因为时间不会给弱者任何回报。 10、评价一个人对你的好坏，有钱的看他愿不愿对你花时间，没钱的愿不愿意为你花钱。 11、明天是世上增值最快的一块土地，因它充满了希望。 12、得意时应善待他人，因为你失意时会需要他们。 13、人生最大的错误是不断担心会犯错。 14、忍别人所不能忍的痛，吃别人所不能吃的苦，是为了收获别人得不到的收获。 15、不管怎样，仍要坚持，没有梦想，永远到不了远方。 16、心态决定命运，自信走向成功。 17、第一个青春是上帝给的；第二个的青春是靠自己努力的。 18、励志照亮人生，创业改变命运。 19、就算生活让你再蛋疼，也要笑着学会忍。 20、当你能飞的时候就不要放弃飞。 21、所有欺骗中，自欺是最为严重的。 22、糊涂一点就会快乐一点。有的人有的事，想得太多会疼，想不通会头疼，想通了会心痛。 23、天行健君子以自强不息；地势坤君子以厚德载物。 24、态度决定高度，思路决定出路，细节关乎命运。 25、世上最累人的事，莫过於虚伪的过日子。 26、事不三思终有悔，人能百忍自无忧。 27、智者，一切求自己；愚者，一切求他人。 28、有时候，生活不免走向低谷，才能迎接你的下一个高点。 29、乐观本身就是一种成功。乌云后面依然是灿烂的晴天。 30、经验是由痛苦中粹取出来的。 31、绳锯木断，水滴石穿。 32、肯承认错误则错已改了一半。 33、快乐不是因为拥有的多而是计较的少。 34、好方法事半功倍，好习惯受益终身。 35、生命可以不轰轰烈烈，但应掷地有声。 36、每临大事，心必静心，静则神明，豁然冰释。 37、别人认识你是你的面容和躯体，人们定义你是你的头脑和心灵。 38、当一个人真正觉悟的一刻，他放弃追寻外在世界的财富，而开始追寻他内心世界的真正财富。 39、人的价值，在遭受诱惑的一瞬间被决定。 40、事虽微，不为不成；道虽迩，不行不至。 41、好好扮演自己的角色，做自己该做的事。 42、自信人生二百年，会当水击三千里。 43、要纠正别人之前，先反省自己有没有犯错。 44、仁慈是一种聋子能听到、哑巴能了解的语言。 45、不可能！只存在于蠢人的字典里。 46、在浩瀚的宇宙里，每天都只是一瞬，活在今天，忘掉昨天。 47、小事成就大事，细节成就完美。 48、凡真心尝试助人者，没有不帮到自己的。 49、人往往会这样，顺风顺水，人的智力就会下降一些；如果突遇挫折，智力就会应激增长。 50、想像力比知识更重要。不是无知，而是对无知的无知，才是知的死亡。 51、对于最有能力的领航人风浪总是格外的汹涌。 52、思想如钻子，必须集中在一点钻下去才有力量。 53、年少时，梦想在心中激扬迸进，势不可挡，只是我们还没学会去战斗。经过一番努力，我们终于学会了战斗，却已没有了拼搏的勇气。因此，我们转向自身，攻击自己，成为自己最大的敌人。 54、最伟大的思想和行动往往需要最微不足道的开始。 55、不积小流无以成江海，不积跬步无以至千里。 56、远大抱负始于高中，辉煌人生起于今日。 57、理想的路总是为有信心的人预备着。 58、抱最大的希望，为最大的努力，做最坏的打算。 59、世上除了生死，都是小事。从今天开始，每天微笑吧。 60、一勤天下无难事，一懒天下皆难事。 61、在清醒中孤独，总好过于在喧嚣人群中寂寞。 62、心里的感觉总会是这样，你越期待的会越行越远，你越在乎的对你的伤害越大。 63、彩虹风雨后，成功细节中。 64、有些事你是绕不过去的，你现在逃避，你以后就会话十倍的精力去面对。 65、只要有信心，就能在信念中行走。 66、每天告诉自己一次，我真的很不错。 67、心中有理想 再累也快乐 68、发光并非太阳的专利，你也可以发光。 69、任何山都可以移动，只要把沙土一卡车一卡车运走即可。 70、当你的希望一个个落空，你也要坚定，要沉着！ 71、生命太过短暂，今天放弃了明天不一定能得到。 72、只要路是对的，就不怕路远。 73、如果一个人爱你、特别在乎你，有一个表现是他还是有点怕你。 74、先知三日，富贵十年。付诸行动，你就会得到力量。 75、爱的力量大到可以使人忘记一切，却又小到连一粒嫉妒的沙石也不能容纳。 76、好习惯成就一生，坏习惯毁人前程。 77、年轻就是这样，有错过有遗憾，最后才会学着珍惜。 78、时间不会停下来等你，我们现在过的每一天，都是余生中最年轻的一天。 79、在极度失望时，上天总会给你一点希望；在你感到痛苦时，又会让你偶遇一些温暖。在这忽冷忽热中，我们学会了看护自己，学会了坚强。 80、乐观者在灾祸中看到机会；悲观者在机会中看到灾祸。
《立体几何三视图》ppt课件
视图和俯视图呢？侧视图和俯视图呢？
2021/6/7
12
主 俯 长 3cm 对 正
俯 左 宽 4cm 相 等
2021/6/7
5cm 主左高平齐 4cm 3cm
正视图
5cm
侧视图
俯视图
3cm
13
5cm
4cm
例2、画几何体的三视图
2021/6/7
14
练习1、画下例几何体的三视图
2021/6/7
15
基本几何体的三视图
A
B
D
C
正投影
三角形一定相似吗？
一定是三角形吗？
2021/6/7
2
欣赏三视图
2021/6/7
3
欣赏三视图
4 2021/6/7
欣赏三视图
2021/6/7
5
2021/6/7
6
1、三视图
水平投射面、直立投射面、侧立投射面
俯视图
主视图
左视图
将空间图形向这三个平面作正投影，
直立投射面
然后把这三个投影按一定的布局
正视图
左视图
俯视图
2021/6/7
27
圆锥
由三视图想象几何体
一个几何体的三视图如下,你能说出它是 什么立体图形吗?
2021/6/7
四棱锥
28
口答:桌上放着一个圆柱和一个长方体, 请说出三幅图分别是从哪个方向看到的?
2021/6/7
(1)
(2)
29
口答:一个几何体某一方向的视图是圆, 则它不可能是( D )
A球 C 圆柱
B 圆锥 D 长方体
2021/6/7
30
组合体的三视图 从上面看
CAD怎么将三维立体图转换为三视图
CAD怎么将三维立体图转换为三视图1,你已画好了立体图（立体图必须是实体的），把立体图调到你想要的那个视图（前视，俯视，左视及三维等轴测都可以）2，点布局1（也就是进去步局），布局的视图保特和模型的视图一样（也就是说模型里是前视，布局里也是前视）3，命令菜单栏点绘图>建模>设置>轮廓(注CAD以前的版本“建模”为“实体”），点了命令后在步局里选中立体图然后连续按4次空格键（在按空格键时你也可以仔细看看命令栏的提示）4，点模型（就是回到模型面板），这个时候立体图就多了一层线条图了，同时图层里面多了两个以PH-BB PV－1BB命名的图层，然后你把这两个图层以外的全部图层锁定（也就是说只打开这两个图层，其它图层全都锁定）5,如果视图是平面视图（比如前视，俯视，左视）的话你就直接“复制ctrl+c”复制整个立体图,然后新建“ctrl+n”一个图形样板，在这个新建的图形样板里“粘贴ctrl+v”6，如果视图是轴测图那么你就要调ucs坐标了，键入命令ucs空格后输v空格视图就变成了平面视图，然后再“复制ctrl+c”到另一个图形样板里“粘贴ctrl+v”7，在新建的图形样板里粘贴后，你会发现粘贴的图那些理论上看不到的线条也存在，你只需选中他删除就行了（因为复制过来的两个图层一个是立体图可见线，另一个是立体图理论上不可见的线条）,而后的图形是一个整体，如果想自己编辑的话，只要把这个图炸闪就行8，一次只能一个视图，N个视图的话你就要循环这几个步骤N次，其实都很简单proe三维图如何转化为二维图，用CAD打开我会用CAD，会用PROE画三维图，但从来没有在二者之间相互转化过。
现在三维图已经画好，如何转成二维的？说一下大概步骤就行，谢谢要用到工程图，新建绘图类型，把你的三维模型添加进去，转化成三视图，然后保存副本，格式为dwg 然后用cad打开它就可以了再次求CAD三维图形转化成二维图形的过程具体的步骤说一下！！跪求了！！问题补充:CAD 图形啊实体图形随便一个立体图转化成二维的就是CAD软件自己可以转化的，我忘记怎末转化了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下面是“三维实体转三视图”的详细图解：
1.要将二维实体用三视图来出图，首先要画好二维立体图。
第一步，不管是像现在这样的着色图……
2.还是像现在这样的消隐图……
3.都要转换到“二维线框”模式，原因是要显示所有线条，包括因阻挡但实际存在的线条，以备以后有用。
4.在正式转三视图之前，先把出图的纸张格式定好，包括纸张横式/竖式，是否黑白打印……
5.打印设备设置
6.打印布局设置
7.点击“设置视图”命令，或在命令行中输入solview,这个命令在布局里创建每个视图放置可见线和隐藏经线的图层（设置视图命令）
8.界面自动转到而已窗口，删除自动生成的布局。
方法：点击外围的框线，实线变虚，Delete就删除了，点击Esc键，退出刚才的命令。
9.界面变成了完全的空白，再点击“设置视图”按钮，这回是正式开始设置视图了。
10.在布局里，点击鼠标右键，弹出菜单。
选择UCS
11.因第一个出现的是俯视图，一般是放在左下角，因此在布局1/4的左下角中部为视力中心。
第一选项，选默认（直接回车）
第二选项，不知道比例，直接回事即可。
第三选项，指定视图中心，在布局中大概位置点击一下（点击后，如果觉得位置不好，还可以进行一次选择，点击第2次）
12.指定视图中心（点击鼠标左键后），即出现俯视图，由于我们事先没有指定比例，因此出现的俯视图根据原三维图的大小，可能会很大，也许会很小。
我们只要及时滚动鼠标的滚轮还调节大小，在调节大小的同时，还可以点击鼠标的左键来调整视图的中心位置。
13.调整完成后，点击鼠标的右键或回车，命令要求指定俯视图视口的大小，方法和画矩形一样，从一个角到对角。
14.这就是俯视图的视口。
视中的大小是根据需要灵活指定的，大家多做练习后，会找到视口不同大小的感觉的。
视口指定好以后，别忘了给“俯视图”视口的视图取个名字，这很重要，因图层管理器会自动生成各个图层，一旦图层太多了会搞混的。
15.俯视图完成后，接下来是在俯视图上面的“正视图”点击鼠标右键，弹出菜单，选择“正交”。
16.选择“正交”后，鼠标左键点击俯视图视口下部的中点。
17.鼠标点击了下部中点后，松开鼠标键，将鼠标指针往上移动，在上部的适当位置点击一下，正视图就出现了。
注意：正视图出现后，如觉得位置不舒服，可以再上下多次点击，以找到合适的位置，但切忌不可滚动鼠标的滚轮，因出现的正视图与俯视图大小比例是一样的，如滚动滚轮后，正视图图像大小发生了变化，再调整成一样就麻烦了。
18.和前一样，调整完以后，再像画矩形一样，指定“正视图”的视口，同时别忘了还要给“正视图”的视图起个名字。
19.设置完“正视图”以后，接下来要产生在正视图右边的“左视图”方法和产生正视图差不多，点击鼠标右键，弹出菜单，选择“正交” 。
20.选择了正交以后，鼠标左键点击“正视图”视图框的左边线中点。
21.松开鼠标键以后，将鼠标指针水平移到右侧，寻找“左视图”的合适位置，方法和注意事项与做“正视图”一样。
22.接下来，像画矩形一样指定“左视图”的视口，同时也别忘了给左视图起个名字。
23.三视图设置好了，这里还有一块地方，是放置三维图的。
右击鼠标，弹出菜单，选择“UCS”。
24.和做俯视图时一样，默认当前选项，不设比例，点击准备放视图的中心位置。
25.点击视图中心后，出现图形，不管是何图形，先不管它，设置视口的外框范围，再起好了名字。
26.此后，系统还会问需作何操作，点击“Esc”键退出，结束“设置视图”命令的操作。
27.接下来，将鼠标指针移到准备放二维图形的视口内，双击鼠标，视口外框线条会变粗，点击“西南视图”铵钮后，出现二维线框图像，滚动鼠标滚轮，调整大小到合适即可。
28.如想打印出图时，看到消隐图像，则点击“消隐”按钮即可。
29.想打印出图时，看到二维立体图像，则点击“着色”按钮即可。
30.现在开始，我们来对三个视口的二视图进行调整。
点击“设置图形”按钮。
31.依次点击二个视口的外框，使之呈被选中状的虚线外框。
回车或右键退出。
32.二视图的二个视口内的图形的所有线条都被转换为黑色线条。
33.图形设置好了以后，接下来，对图层做一设置，我们在前几步设置定位三视图时，系统自动为每一个祝口的视图分配了图层，其中每个视图分配了“可见线”、“隐藏线”、“标注线”和“剖面线”四个图层，还有各个图层公用了“外框线”图层。
一般情况下，我们只要对隐藏线设置为虚线即可。
“（图名）-HTD”就是各视图的隐藏线图层。
34.选中修改的图层，双击“线型”，出现“选择线型”对话框。
35.出现“线型选择”对话框，选择合适的线型后“确定”。
36.线型选择后，回到“选择线型”对话框，上面多了刚才选的线型，使这个线型呈被选中状，“确定”即可。
37.在图层的特性管理器中，a视（就是俯视图）的隐藏线就成了虚线。
38.用同样的方法，我们再设置b、c两个视图隐藏线图层的线型呈虚线。
39.设置好隐藏线的线型后，大家看到三视图中的隐藏线均成了虚线，但虚线看上去不是很舒服，需要调整一下比例。
40.打开线型管理器，调整“全局比例因子”。
41.回到布局看一下，虚线的比例差不多调整好了，接下来，要去掉视口的外框线条。
42.前面我们说过，布局的各个视口外框线条是共用一个图层的，只要关闭这个图层，视口的外框线条就看不到了。
外框线共用的就是上面这个图层。
43.现在，我们这个三视图再加上三维图就设置好了，就差“标注”了。
44.注意：要将图层换到0图层，就可以随心所欲地在三视图上进行标注了，像在一维平面上作标注一样方便，并且，不要管它比例调整了多少，画三维实体时用什么尺寸，现在标出来就是这个尺寸。
45.以上介绍时，都是在CAD2004版本里，新用到了两个命令“设置视图”、“设置图形”。
CDA2007我没用过，在CAD2008中，这两个命令的位置在绘图-建模-设置-视图。
