石墨烯材料拉曼光谱测试详解
石墨烯拉曼光谱
石墨烯拉曼光谱石墨烯是一种特殊的碳材料，其特殊的结构使它成为研究新型纳米材料的热门材料。
石墨烯的X射线衍射模式表明，其具有一层碳原子组成的矩阵结构。
它的拉曼光谱（Raman）可以用来检测石墨烯的形态、厚度和分布情况。
石墨烯拉曼光谱技术被用于石墨烯的结构表征、形态特征、分子动力学性质以及控制其制备过程中的参数等研究方面。
石墨烯拉曼光谱可以表示为一维拉曼光谱，一维拉曼光谱可以为材料表征提供较好的信息。
该技术允许研究者确定石墨烯的结构、层次和尺寸。
拉曼光谱可以识别振动模式，表征石墨烯的结构，用以检测石墨烯的形态和尺寸。
由于石墨烯拉曼光谱十分敏感，可以用来检测微小的层数及其结构变化，因此这种技术性能优异。
石墨烯拉曼光谱可以用来研究石墨烯的形态和尺寸，检测石墨烯厚度及其分布情况，用以推动石墨烯的科学研究。
其中，石墨烯拉曼光谱的高度灵敏性可以用来研究石墨烯的结构表征、形态特征和分子动力学性质，用以推动其制备过程中的参数研究。
石墨烯拉曼光谱可以帮助研究者更好地掌握其在物理、材料和生物领域的性质，发掘并应用其独特的性质，从而推进石墨烯的工程应用。
石墨烯拉曼光谱是一种高级技术，由于其灵敏性高，其应用更加广泛。
研究者可以使用石墨烯拉曼光谱来表征复合材料中的各种碳粒子，从而获得良好的局部信息，有助于研究者更好地理解石墨烯的结构和物理性质。
石墨烯拉曼光谱是一种高效能、灵敏度高的技术，它可以有效揭示出石墨烯的形态、厚度和分布情况。
在石墨烯研究过程中，拉曼光谱作为一种非常有效的表征技术，可以帮助研究者更好地探索石墨烯的特性和应用，从而推动石墨烯及其相关应用领域的发展。
综上所述，石墨烯拉曼光谱是一种极其重要的表征技术。
它可以获得更多的石墨烯的结构、层次和尺寸信息，可以对石墨烯的形态和厚度进行检测，还可以帮助研究石墨烯的结构表征、形态特征、分子动力学性质以及控制其制备过程中的参数，通过表征技术的应用，可以更好地利用石墨烯的特性及其在物理、材料和生物学研究中的作用，推动石墨烯及相关领域的发展，为我们的社会建设做出贡献。
石墨烯中缺陷的拉曼光谱研究
石墨烯中缺陷的拉曼光谱研究答：石墨烯中缺陷的拉曼光谱研究是一个重要的研究领域，因为缺陷对石墨烯的性能和稳定性具有重要影响。
以下是对石墨烯中缺陷的拉曼光谱研究的简要概述：1. 拉曼光谱的基本原理：拉曼光谱是一种非弹性散射光谱技术，它利用激光与石墨烯相互作用产生的拉曼散射来获取石墨烯的结构和性质信息。
通过测量拉曼光谱，可以获得石墨烯的层数、堆垛方式、缺陷类型和分布等结构和性质特征。
2. 石墨烯中缺陷的类型：石墨烯中的缺陷主要包括点缺陷、线缺陷和面缺陷。
点缺陷包括空位、替位等；线缺陷包括位错、边缘裂纹等；面缺陷包括晶界、堆垛层错等。
这些缺陷会对石墨烯的性能产生负面影响，因此研究缺陷的拉曼光谱对于优化石墨烯性能具有重要意义。
3. 拉曼光谱在石墨烯缺陷研究中的应用：通过测量石墨烯的拉曼光谱，可以判断石墨烯的层数、堆垛方式、缺陷类型和分布等结构和性质特征。
例如，D峰和G峰是石墨烯的主要特征峰，D峰通常被认为是石墨烯的无序振动峰，而G峰是由2碳原子的面内振动引起的。
通过对D峰和G峰的测量和分析，可以获得石墨烯的结构和缺陷信息。
4. 石墨烯中缺陷的拉曼光谱研究进展：近年来，随着拉曼光谱技术的不断发展，越来越多的研究者开始关注石墨烯中缺陷的拉曼光谱研究。
通过改进拉曼光谱技术、优化实验条件和数据分析方法，研究者们成功地揭示了石墨烯中不同类型的缺陷及其对性能的影响。
同时，也有一些研究者尝试通过控制石墨烯的生长条件和后处理方法来减少或消除缺陷，以提高石墨烯的性能。
总之，拉曼光谱在石墨烯中缺陷的研究中具有重要作用。
通过测量和分析拉曼光谱，可以获得石墨烯的结构和缺陷信息，为优化石墨烯性能提供重要依据。
同时，随着技术的不断进步和创新，相信未来会有更多的研究者关注并致力于石墨烯中缺陷的拉曼光谱研究。
石墨烯拉曼测试解析
⽯墨烯拉曼测试解析3.1 ⽯墨烯AFM测试详解单层⽯墨烯的厚度为０.335ｎｍ，在垂直⽅向上有约１ｎｍ的起伏，且不同⼯艺制备的⽯墨烯在形貌上差异较⼤，层数和结构也有所不同，但⽆论通过哪种⽅法得到的最终产物都或多或少混有多层⽯墨烯⽚，这会对单层⽯墨烯的识别产⽣⼲扰，如何有效地鉴定⽯墨烯的层数和结构是获得⾼质量⽯墨烯的关键步骤之⼀。
⽯墨烯的表征主要分为图像类和图谱类图像类以光学显微镜透射电镜TEM 扫描电⼦显微镜、SEM和原⼦⼒显微分析AFM为主⽽图谱类则以拉曼光谱Raman红外光谱IRX射线光电⼦能谱、XPS和紫外光谱UV为代表其中TEM、SEM、Raman、AFM和光学显微镜⼀般⽤来判断⽯墨烯的层数⽽IRX、XPS和UV则可对⽯墨烯的结构进⾏表征，⽤来监控⽯墨烯的合成过程。
且看“材料+”⼩编为您⼀⼀解答。
3.1.1 AFM表征图1 AFM的⼯作原理图图3.1 AFM⼯作的三种模式关于AFM的原理这⾥就不多说了，⽬前常⽤的AFM⼯作模式主要有三种：接触模式，轻敲模式以及⾮接触模式。
这三种⼯作模式各有特点，分别适⽤于不同的实验需求。
⽯墨烯的原⼦⼒表征⼀般采⽤轻敲模式（TappingMode）：敲击模式介于接触模式和⾮接触模式之间，是⼀个杂化的概念。
悬臂在试样表⾯上⽅以其共振频率振荡，针尖仅仅是周期性地短暂地接触/敲击样品表⾯。
这就意味着针尖接触样品时所产⽣的侧向⼒被明显地减⼩了。
因此当检测柔嫩的样品时，AFM的敲击模式是最好的选择之⼀。
【材料+】微信平台，内容不错，欢迎关注。
⼀旦AFM开始对样品进⾏成像扫描，装置随即将有关数据输⼊系统，如表⾯粗糙度、平均⾼度、峰⾕峰顶之间的最⼤距离等，⽤于物体表⾯分析。
优点：很好的消除了横向⼒的影响。
降低了由吸附液层引起的⼒，图像分辨率⾼，适于观测软、易碎、或胶粘性样品，不会损伤其表⾯。
缺点：⽐ContactModeAFM的扫描速度慢。
3.1.2 AFM表征⽯墨烯原理AFM可⽤于了解⽯墨烯细微的形貌和确切的厚度信息，属于扫描探针显微镜，它利⽤针尖和样品之间的相互作⽤⼒传感到微悬臂上，进⽽由激光反射系统检测悬臂弯曲形变，这样就间接测量了针尖样品间的作⽤⼒从⽽反映出样品表⾯形貌。
石墨烯和氧化石墨烯拉曼光谱
石墨烯和氧化石墨烯拉曼光谱
石墨烯和氧化石墨烯是两种不同形态的碳材料。
拉曼光谱是一种常用的表征材料结构和化学成分的技术手段之一。
石墨烯具有单层碳原子组成，呈现出六角晶格结构。
其拉曼光谱通常呈现出两个主要的峰位，即G峰和2D峰。
G峰对应于石墨烯晶格振动模式，其位置约在1600 cm-1处。
2D峰则对应于石墨烯中的双光子过程，位置在2700 cm-1附近。
通过分析这些峰位的形状、位置和强度，可以确定石墨烯的层数、缺陷情况以及其它结构信息。
而氧化石墨烯是石墨烯在氧化处理后形成的产物，具有部分或完全被氧原子包覆的结构。
相比于石墨烯，氧化石墨烯的拉曼光谱会发生一些变化。
主要的观察特征是在G峰和2D峰附近会出现一个称为D峰的新峰位，对应于碳材料的缺陷和杂质。
此外，氧化石墨烯的G峰位置可能发生变化，并且2D峰有可能出现分裂。
综上所述，通过拉曼光谱可以对石墨烯和氧化石墨烯进行表征和区分，提供了关于它们晶格结构、层数、缺陷情况等方面的信息。
这些信息对于研究和应用这些碳材料具有重要意义。

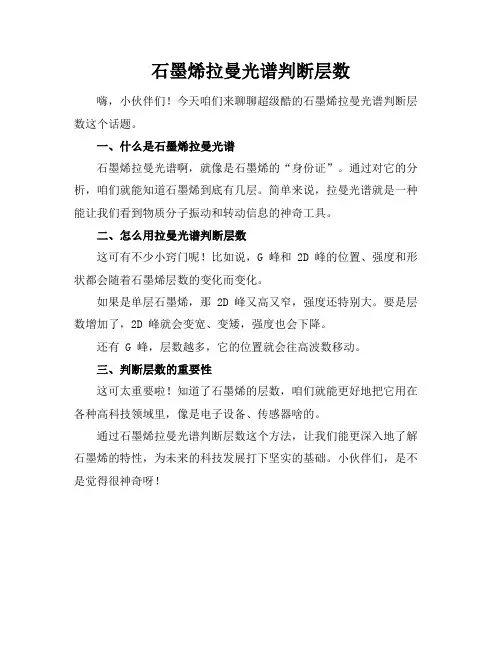

石墨烯拉曼光谱判断层数
石墨烯拉曼光谱判断层数
嗨，小伙伴们！今天咱们来聊聊超级酷的石墨烯拉曼光谱判断层数这个话题。
一、什么是石墨烯拉曼光谱
石墨烯拉曼光谱啊，就像是石墨烯的“身份证”。
通过对它的分析，咱们就能知道石墨烯到底有几层。
简单来说，拉曼光谱就是一种能让我们看到物质分子振动和转动信息的神奇工具。
二、怎么用拉曼光谱判断层数
这可有不少小窍门呢！比如说，G 峰和 2D 峰的位置、强度和形状都会随着石墨烯层数的变化而变化。
如果是单层石墨烯，那 2D 峰又高又窄，强度还特别大。
要是层数增加了，2D 峰就会变宽、变矮，强度也会下降。
还有 G 峰，层数越多，它的位置就会往高波数移动。
三、判断层数的重要性
这可太重要啦！知道了石墨烯的层数，咱们就能更好地把它用在各种高科技领域里，像是电子设备、传感器啥的。
通过石墨烯拉曼光谱判断层数这个方法，让我们能更深入地了解石墨烯的特性，为未来的科技发展打下坚实的基础。
小伙伴们，是不是觉得很神奇呀！。
单层与多层石墨烯的拉曼光谱
分散态物理学李龙飞10212027专业英语翻译单层与多层石墨烯的拉曼光谱石墨烯是二维的材料，是组成其他维度的碳的各种同素异形体的积木。
本文介绍拉曼光谱可以捕获石墨烯的电子结构，并清晰显示出随着石墨烯层数变化拉曼光谱的变化。
随着层数的增加，D峰在外形、宽度和位置的二阶变化，反映了电子能带通过双共振的拉曼过程而产生的转变。
G峰则稍微下移。
这就供应了一种清晰、高效、无破坏性的方法来确定石墨烯的层数，目前对这方面的争辩还非常缺少。
石墨烯的争辩热潮可以归因于三点。
第一，它的电子输运通过狄拉克方程来描述，这就允许了通过简洁的分散态试验来争辩量子电动力学。
其次，纳米尺度下的石墨烯器件有望得到应用，缘由是其室温下的弹道输运性质，而且具有化学的和机械的稳定性。
这种优越的性质可以扩展到双层或少数层石墨烯。
第三，不同形式的石墨，纳米管，巴克球等等都可看成石墨烯的衍生物。
而且无需惊异，在过去60年里石墨烯这种基本材料已经在理论上被广泛争辩。
最近发觉的石墨烯最终让我们可以从试验去争辩它，为更好地理解其他同素异形体及解决争辩铺平了道路。
石墨烯可以通过参考文献川所描述的方法，也就是对石墨的微机械分别而得到。
其他方法，例如脱落和生长，目前只能得到多层的石墨，但在不远的将来，有效的生长方法有望得到进展，就像纳米管所发生的一样。
尽管微机械分别的方法广泛使用，但是确定和计算石墨烯的层数仍旧是最主要的障碍。
单层石墨烯只少数地存在于石墨的薄片中，在大多数衬底上都难以用光学显微镜观看。
只有当放置在精确厚度的氧化硅衬底上（典型地，SOOnmSiO2）才可见,这是由于对比空的衬底,单层的石墨烯加在反射光的光路上会导致干涉颜色的变化。
原子力显微镜（AFM）是目前唯一的确定单层和少层的方法，但其效率很低。
而且，事实上石墨烯和衬底之间的化学对比成像（导致一层明显的0.5-Inm的化学厚度，比石墨层间的间隔要大），使得假如薄膜包含折叠和皱褶，AFM只能区分单层和双层。
单层和多层石墨烯的拉曼光谱学研究
单层和多层石墨烯的拉曼光谱学研究
单层和多层石墨烯的拉曼光谱学研究主要是通过拉曼散射光谱技术来研究石墨烯的结构和物理性质。
石墨烯是由碳原子组成的二维晶体结构，具有独特的电学、热学和机械性质。
单层石墨烯由一个碳原子层组成，而多层石墨烯则由几个碳原子层堆叠而成。
拉曼光谱是一种非常有用的表征材料结构和电子状态的技术。
对于石墨烯来说，拉曼光谱可以提供关于其晶格结构、氧化程度和变形等信息。
石墨烯的拉曼光谱通常表现为两个主要的峰：G峰和2D峰。
G峰是由于石墨烯的E2g模式引起的，代表了石墨烯晶格振动的基本特征。
2D峰则是由于石墨烯的双共振光子退火引起的，也是石墨烯的特征峰之一。
单层石墨烯和多层石墨烯的拉曼光谱有一些区别。
单层石墨烯的2D峰比G峰强，而多层石墨烯的G峰比2D峰强。
此外，
多层石墨烯的2D峰通常呈现多个峰的结构，而单层石墨烯的
2D峰则呈现单个尖峰结构。
通过分析拉曼光谱可以确定石墨烯的层数、缺陷个数、杂质掺杂等信息。
拉曼散射光谱还可以通过改变激光波长、温度等参数来研究石墨烯的光学性质和声子耦合效应。
总之，单层和多层石墨烯的拉曼光谱学研究对于了解石墨烯的
结构和性质具有重要意义，可以为石墨烯的应用提供指导和理论基础。
石墨烯材料拉曼光谱测试详解
2004年英国曼彻斯特大学的A.K.Geim领导的小组首次通过机械玻璃的方法成功制备了新型的二维碳材料-石墨烯（graphene）。
自发现以来，石墨烯在科学界激起了巨大的波澜，它在各学科方面的优异性能，使其成为近年来化学、材料科学、凝聚态物理以及电子等领域的一颗新星。
就石墨烯的研究来说，确定其层数以及量化无序性是至关重要的。
激光显微拉曼光谱恰好就是表征上述两种性能的标准理想分析工具。
通过测量石墨烯的拉曼光谱我们可以判断石墨烯的层数、堆垛方式、缺陷多少、边缘结构、张力和掺杂状态等结构和性质特征。
此外，在理解石墨烯的电子声子行为中，拉曼光谱也发挥了巨大作用。
石墨烯的典型拉曼光谱图石墨烯的拉曼光谱由若干峰组成，主要为G峰，D峰以及G’峰。
G峰是石墨烯的主要特征峰，是由sp2碳原子的面内振动引起的，ｗｗｗ．ｇｌｔ９１０．ｃｏｍ它出现在1580cm-1附近，该峰能有效反映石墨烯的层数，但极易受应力影响。
D峰通常被认为是石墨烯的无序振动峰，该峰出现的具体位置与激光波长有关，它是由于晶格振动离开布里渊区中心引起的，用于表征石墨烯样品中的结构缺陷或边缘。
G’峰，也被称为2D峰，是双声子共振二阶拉曼峰，用于表征石墨烯样品中碳原子的层间堆垛方式，它的出峰频率也受激光波长影响。
举例来说，图1[1]为514.5nm激光激发下单层石墨烯的典型拉曼光谱图。
其对应的特征峰分别位于1582cm-1附近的G峰和位于2700cm-1左右的G’峰，如果石墨烯的边缘较多或者含有缺陷，还会出现位于1350cm-1左右的D峰，以及位于1620cm-1附近的D’峰。
图1 514nm激光激发下单层石墨烯的典型拉曼光谱图[1]当然对于sp2碳材料，除了典型的拉曼G峰，D峰以及G’峰，还有一些其它的二阶拉曼散射峰，大量的研究表明石墨烯含有一些二阶的和频与倍频拉曼峰，这些拉曼信号由于其强度较弱而常常被忽略。
如果对这些弱信号的拉曼光谱进行分析，也可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
单层石墨烯的拉曼光谱
单层石墨烯的拉曼光谱
单层石墨烯的拉曼光谱是一种非常独特且重要的光谱技术，用于研究石墨烯的结构和性质。
在单层石墨烯的拉曼光谱中，主要有两个特征峰：G峰和D峰。
G峰是由于石墨烯的sp²碳原子的面内振动产生的，它的位置大约在1580cm⁻¹，这是石墨烯的一个独特标志。
而D峰则是由石墨烯的缺陷引起的，它的位置大约在1350cm⁻¹。
这两个峰的位置和强度可以提供关于石墨烯结构、质量以及是否存在缺陷的重要信息。
此外，单层石墨烯的拉曼光谱还具有一些其他的特征。
例如，由于石墨烯的二维特性，其拉曼光谱具有非常强的各向异性，这使得我们可以通过拉曼光谱来研究石墨烯的晶体取向和层数。
同时，单层石墨烯的拉曼光谱还具有非常高的灵敏度，可以用于检测微小的石墨烯样品，甚至可以用于生物医学领域中的细胞成像和疾病诊断。
在单层石墨烯的制备过程中，拉曼光谱也是一种非常重要的表征手段。
通过拉曼光谱可以快速、准确地确定石墨烯的层数、质量以及是否存在缺陷，这对于优化石墨烯的制备工艺和提高石墨烯的性能具有重要意义。
总之，单层石墨烯的拉曼光谱是一种非常重要的研究手段，可以用于研究石墨烯的结构、性质以及制备过程中的质量控制。
随着石墨烯应用的不断扩展，拉曼光谱在石墨烯研究中的应用也将越来越广泛。
石墨的拉曼光谱
石墨的拉曼光谱
石墨烯是sp2碳原子紧密堆积形成的六边形蜂窝状结构的二维原子晶体，是构建其它sp2杂化碳的同素异形体的基本组成部分。
石墨烯具有超高的电导率和热导率、巨大的理论比表面积、极高的杨氏模量和抗拉强度，可望在微纳电子器件、光电检测与转换材料、结构和功能增强复合材料及储能等广阔的领域得到应用。
拉曼光谱在石墨烯的层数表征方面具有独特的优势，完美的单洛伦兹峰型的二阶拉曼峰（G'峰）是判定单层石墨烯简单而有效的方法，而多层石墨烯由于电子能带结构发生裂分使其G'峰可以拟合为多个洛伦兹峰的叠加。
石墨烯的拉曼光谱可以反映出其质量，如缺陷D峰，以及化学修饰程度的一个重要指标D'峰。
另外，石墨烯的层间堆垛方式、所处的环境温度、应力作用以及基底效应也会反映在其拉曼光谱特征峰的变化上。
通过对石墨烯的拉曼光谱进行分析，可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
石墨烯薄膜拉曼光谱
石墨烯薄膜拉曼光谱
石墨烯薄膜的拉曼光谱是一种用于研究石墨烯结构、层数、掺杂类型和掺杂浓度的有效手段。
在石墨烯的拉曼光谱中，G峰是判定单层石墨烯简单而有效的方法。
完美的单洛伦兹峰型的二阶拉曼峰（G峰）是判定单层石墨烯的依据，而多层石墨烯由于电子能带结构发生裂分使其G峰可以拟合为多个洛伦兹峰的叠加。
另外，D峰为涉及一个缺陷散射的双共振拉曼过程，因此石墨烯的缺陷会反映在其拉曼D峰上。
通过对石墨烯拉曼D峰的检测可以定量地对其缺陷密度进行研究。
此外，拉曼光谱还可以用于测定石墨烯的掺杂类型和掺杂浓度。
电子/空穴掺杂会影响石墨烯的电子-声子耦合，从而引起拉曼位移，因此拉曼光谱是测定石墨烯的掺杂类型和掺杂浓度的有效手段。
研究石墨烯光学性质的实验方法
研究石墨烯光学性质的实验方法石墨烯作为一种新型的二维材料，具有特殊的光学性质，成为热门的研究领域之一。
通过实验研究石墨烯的光学性质，可以更深入地了解其微观结构和物理机制，为应用石墨烯于光电领域提供理论支持。
本文将介绍几种研究石墨烯光学性质的实验方法。
一、拉曼光谱拉曼光谱是一种用于研究物质结构和振动状态的光谱技术。
对于石墨烯这样的二维材料来说，其光谱较窄且具有明显的振动模式，可用于研究其晶格结构、缺陷和杂质等方面的特性。
研究石墨烯的拉曼光谱需要使用拉曼光谱仪。
该仪器测量样品中不同震动频率的光谱响应，利用这些震动频率分析样品的物理性质。
与传统的傅里叶变换红外光谱仪相比，拉曼光谱仪具有解析度高、操作简便、样品需求低等优点，成为石墨烯光学性质研究的重要手段之一。
二、吸收光谱石墨烯吸收光谱的研究可以帮助人们了解其光学特性和光电转换效率，为开发基于石墨烯的新型光电器件提供理论依据。
传统的吸收光谱测试技术需要使用比较昂贵的光学仪器，并要求样品必须具有较高的厚度，不适合用于研究石墨烯这种厚度仅为几个原子的材料。
为解决这一问题，研究人员通过改进技术，发展了适用于石墨烯的透射光谱测试方法。
该方法基于石墨烯的反射率和透射率的变化趋势，通过计算得到其吸收光谱信息，而且不需要考虑其厚度限制。
现在，透射光谱测试技术已经成为石墨烯光学性质研究的主要手段之一。
三、表面等离子体共振表面等离子体共振（Surface Plasmon Resonance, SPR）技术是一种利用金属薄膜上的等离子体振荡来反应溶液中生物分子的结合作用的光学分析方法。
近年来，研究人员利用表面等离子体共振技术研究石墨烯的光学性质，发现其表面等离子体振荡具有极高的局域性和散射强度，可用于检测超微小颗粒物和分子。
在研究石墨烯的表面等离子体共振时，需要将样品制成薄膜并覆盖在金属或半导体的反射层上，利用激光束照射样品表面，测量样品的反射率和透射率变化情况，研究石墨烯薄膜在激光作用下的光学特性。
石墨烯拉曼检验测试解析
3.1 石墨烯AFM测试详解单层石墨烯的厚度为０.335ｎｍ，在垂直方向上有约１ｎｍ的起伏，且不同工艺制备的石墨烯在形貌上差异较大，层数和结构也有所不同，但无论通过哪种方法得到的最终产物都或多或少混有多层石墨烯片，这会对单层石墨烯的识别产生干扰，如何有效地鉴定石墨烯的层数和结构是获得高质量石墨烯的关键步骤之一。
石墨烯的表征主要分为图像类和图谱类图像类以光学显微镜透射电镜TEM 扫描电子显微镜、SEM和原子力显微分析AFM为主而图谱类则以拉曼光谱Raman红外光谱IRX射线光电子能谱、XPS和紫外光谱UV为代表其中TEM、SEM、Raman、AFM和光学显微镜一般用来判断石墨烯的层数而IRX、XPS和UV则可对石墨烯的结构进行表征，用来监控石墨烯的合成过程。
且看“材料+”小编为您一一解答。
3.1.1 AFM表征图1 AFM的工作原理图图3.1 AFM工作的三种模式关于AFM的原理这里就不多说了，目前常用的AFM工作模式主要有三种：接触模式，轻敲模式以及非接触模式。
这三种工作模式各有特点，分别适用于不同的实验需求。
石墨烯的原子力表征一般采用轻敲模式（TappingMode）：敲击模式介于接触模式和非接触模式之间，是一个杂化的概念。
悬臂在试样表面上方以其共振频率振荡，针尖仅仅是周期性地短暂地接触/敲击样品表面。
这就意味着针尖接触样品时所产生的侧向力被明显地减小了。
因此当检测柔嫩的样品时，AFM的敲击模式是最好的选择之一。
【材料+】微信平台，内容不错，欢迎关注。
一旦AFM开始对样品进行成像扫描，装置随即将有关数据输入系统，如表面粗糙度、平均高度、峰谷峰顶之间的最大距离等，用于物体表面分析。
优点：很好的消除了横向力的影响。
降低了由吸附液层引起的力，图像分辨率高，适于观测软、易碎、或胶粘性样品，不会损伤其表面。
缺点：比ContactModeAFM的扫描速度慢。
3.1.2 AFM表征石墨烯原理AFM可用于了解石墨烯细微的形貌和确切的厚度信息，属于扫描探针显微镜，它利用针尖和样品之间的相互作用力传感到微悬臂上，进而由激光反射系统检测悬臂弯曲形变，这样就间接测量了针尖样品间的作用力从而反映出样品表面形貌。
拉曼法测石墨烯热导率
拉曼法测石墨烯热导率
拉曼法是一种非常有用的测量材料性质的技术。
近年来，其被广泛应用于石墨烯等二维材料的研究中。
石墨烯作为一种具有极高导热性的材料，其在电子学、光电子学、能源和传感等领域都有着广泛的应用前景。
因此，研究石墨烯的热导率是非常重要的。
拉曼法通过对石墨烯谱线的分析，可以获得关于材料结构、振动情况以及电子性质的信息。
此外，拉曼光谱还可以被用于测量石墨烯的热导率。
这是因为石墨烯中的光子不仅具有振动能量，而且还具有热能量，能够将热能转换成光子能量，随后从样品表面散射出去。
测量散射光的强度和散射角度可以计算出石墨烯的热导率。
通过拉曼法测量石墨烯的热导率有许多优点。
首先，这种方法不需要样品接触即可进行测量，避免了对样品的损坏。
其次，与其他方法相比，拉曼法具有更高的灵敏度和更广的测量范围，可以探测到石墨烯较小的温度变化。
此外，该方法具有较高的重复性和准确性。
总之，拉曼法是一种非常有用的测量石墨烯热导率的技术。
随着石墨烯在新型电子器件以及能源和传感领域的应用，对其热导率的研究将会变得更加重要。
不同堆垛方式石墨烯的拉曼光谱
不同堆垛方式石墨烯的拉曼光谱
石墨烯，一种由sp2碳原子紧密堆积形成的二维晶体，其结构和性质特征可以通过测量其拉曼光谱进行判断。
对于单层石墨烯，我们可以利用其完美的单洛伦兹峰型的二阶拉曼峰（G峰）判定其层数。
而对于多层石墨烯，由于电子能带结构发生裂分，其G峰可以拟合为多个洛伦兹峰的叠加。
这种特性使得拉曼光谱在表征石墨烯的层数方面具有独特的优势。
不同堆垛方式的多层石墨烯的拉曼光谱在对称性、峰位等方面有明显的区分。
例如，石墨烯的研究中，少层石墨烯晶体结构除了常用的以AB堆垛方式堆垛外，还存在着一些以ABA，ABC 堆垛方式存在的晶体。
同时，以ABA堆垛方式存在的石墨烯具有半金属性质，电场可调节其能带重叠程度；以ABC堆垛方式存在的石墨烯则具有金属性质。
这些不同的属性可以通过拉曼光谱得到反映。
激光显微拉曼光谱是表征石墨烯结构和性质的标准理想分析工具。
它不仅可以用于探测单层或多层石墨烯中的微扰，还可以用于获得石墨烯材料的二维成像。
此外，拉曼光谱在石墨烯基光电器件的应用中也起到了关键作用，包括石墨烯基场效应晶体管、石墨烯基能量存储器件、石墨烯基太阳能电池和有机光发射二极管等。
石墨烯拉曼测试解析汇报
3.1 石墨烯AFM测试详解单层石墨烯的厚度为０.335ｎｍ，在垂直方向上有约１ｎｍ的起伏，且不同工艺制备的石墨烯在形貌上差异较大，层数和结构也有所不同，但无论通过哪种方法得到的最终产物都或多或少混有多层石墨烯片，这会对单层石墨烯的识别产生干扰，如何有效地鉴定石墨烯的层数和结构是获得高质量石墨烯的关键步骤之一。
石墨烯的表征主要分为图像类和图谱类图像类以光学显微镜透射电镜TEM 扫描电子显微镜、SEM和原子力显微分析AFM为主而图谱类则以拉曼光谱Raman红外光谱IRX射线光电子能谱、XPS和紫外光谱UV为代表其中TEM、SEM、Raman、AFM和光学显微镜一般用来判断石墨烯的层数而IRX、XPS和UV则可对石墨烯的结构进行表征，用来监控石墨烯的合成过程。
且看“材料+”小编为您一一解答。
3.1.1 AFM表征图1 AFM的工作原理图图3.1 AFM工作的三种模式关于AFM的原理这里就不多说了，目前常用的AFM工作模式主要有三种：接触模式，轻敲模式以及非接触模式。
这三种工作模式各有特点，分别适用于不同的实验需求。
石墨烯的原子力表征一般采用轻敲模式（TappingMode）：敲击模式介于接触模式和非接触模式之间，是一个杂化的概念。
悬臂在试样表面上方以其共振频率振荡，针尖仅仅是周期性地短暂地接触/敲击样品表面。
这就意味着针尖接触样品时所产生的侧向力被明显地减小了。
因此当检测柔嫩的样品时，AFM的敲击模式是最好的选择之一。
【材料+】微信平台，内容不错，欢迎关注。
一旦AFM开始对样品进行成像扫描，装置随即将有关数据输入系统，如表面粗糙度、平均高度、峰谷峰顶之间的最大距离等，用于物体表面分析。
优点：很好的消除了横向力的影响。
降低了由吸附液层引起的力，图像分辨率高，适于观测软、易碎、或胶粘性样品，不会损伤其表面。
缺点：比ContactModeAFM的扫描速度慢。
3.1.2 AFM表征石墨烯原理AFM可用于了解石墨烯细微的形貌和确切的厚度信息，属于扫描探针显微镜，它利用针尖和样品之间的相互作用力传感到微悬臂上，进而由激光反射系统检测悬臂弯曲形变，这样就间接测量了针尖样品间的作用力从而反映出样品表面形貌。
纳米技术 石墨烯的缺陷浓度测量 拉曼光谱法
纳米技术在当今世界中已经变得越来越重要，而石墨烯作为一种充满潜力的材料，也在纳米技术领域占据着重要地位。
在石墨烯的研究和应用过程中，对其缺陷浓度进行准确测量显得至关重要。
而拉曼光谱法作为一种非常重要的手段，被广泛应用于石墨烯缺陷浓度的测量中。
那么，什么是纳米技术呢？纳米技术是利用尺度在纳米级的材料，通过控制和调整物质的结构和性能，以期望可以创造出一系列具有革命性的新材料和新技术的一门科技。
而对于纳米技术的研究，石墨烯这一材料的兴起无疑是其中最为引人瞩目的一部分。
石墨烯是一种由碳原子组成的二维晶格结构，具有它独特的热、电、机械等性质，成为了新一代材料研究领域的热点。
然而，石墨烯作为一种晶格完美的材料是不存在的，其中必然会存在着一些缺陷点。
这些缺陷点的存在对于石墨烯的性质产生着深远的影响，因此对石墨烯的缺陷浓度进行准确测量就显得尤为重要。
而在研究石墨烯缺陷浓度的方法中，拉曼光谱法是一种非常重要的手段。
拉曼光谱是指当样品受到激光照射后，散射光谱中可能会产生的拉曼散射现象。
而通过研究拉曼光谱的数据，可以获取到样品的结构信息、晶格振动信息等重要数据。
在石墨烯的研究中，通过对石墨烯拉曼光谱的分析，可以清晰地了解到其中存在的缺陷信息，进而对缺陷浓度进行测量。
拉曼光谱法可以通过分析激光照射后样品发生的拉曼散射现象，来获取有关样品结构和性质的重要信息。
在石墨烯的研究中，通过分析石墨烯的拉曼光谱数据，可以清晰地辨认出其中存在的缺陷信息。
石墨烯的D带和G带是石墨烯拉曼光谱中的两个重要特征峰，其中D带代表了石墨烯中存在的缺陷信息，而G带代表了石墨烯的完整结构信息。
通过比较D带和G带的强度比值，可以大致推断出石墨烯中的缺陷浓度。
而对于石墨烯缺陷浓度的准确测量，对拉曼光谱数据的准确分析和处理尤为重要。
通过对石墨烯样品的拉曼光谱数据进行高分辨率的采集和分析，可以更加准确地获取到样品中存在的缺陷信息，从而对缺陷浓度进行更为精确的测量。
石墨烯的表征
拉曼光谱分析拉曼光谱是碳材料分析与表征的最好工具之一。
图1是石墨、氧化石墨和石墨烯的拉曼光谱。
从图中看出石墨仅在1576cm-1处存在一个尖而强的吸收峰(G 峰)，对应于E2g光学模的一阶拉曼散射，说明石墨的结构非常规整。
当石墨被氧化后，氧化石墨的G峰已经变宽，且移至1578cm-i处，并且还在1345cm-i处出现一个新的较强的吸收峰(D峰)，表明石墨被氧化后，结构中一部分sp2杂化碳原子转化成sp3杂化结构，即石墨层中的C=C双键被破坏。
此外G带与D带的强度比也表示sp2/sp3碳原子比。
这进一步说明氧化石墨中sp2杂化碳层平面长度比石墨的减小。
当氧化石墨被还原后，还原氧化石墨即石墨烯的拉曼光谱图中也包含有类似氧化石墨的峰位。
石墨烯拉曼光谱图中两个峰(D与G)的强度比高于氧化石墨的，表明石墨烯中sp2杂化碳原子数比sp3杂化碳原子数多，也就是说石墨烯中sp2杂化碳层平面的平均尺寸比氧化石墨的大。
这说明了在本实验条件下氧化石墨被还原时,它只有一部分sp3杂化碳原子被还原成sp2杂化碳原子,即氧化石墨的还原状态结构不可能被完全恢复到原有的石墨状态，也就是说石墨烯的结构和石墨结构还是有差别G(aG(c)0100200RamanShift/匚图1.石墨(a)、氧化石墨(b)、石墨烯(c)拉曼光谱X-射线衍射分析图2是石墨、氧化石墨和石墨烯的XRD图。
从图中可以看出石墨在20约为26°附近出现一个很尖很强的衍射峰，即石墨(002)面的衍射峰，说明纯石墨微晶片层的空间排列非常规整。
石墨被氧化后，石墨(002)面的衍射峰非常小，但在20约为10.6°附近出现很强的衍射峰，即氧化石墨(001)面的衍射峰。
这说明石墨的晶型被破坏，生成了新的晶体结构。
当氧化石墨被还原成石墨烯，石墨烯在20约为23°附近出现衍射峰，这与石墨的衍射峰位置相近，但衍射峰变宽，强度减弱。
这是由于还原后，石墨片层尺寸更加缩小，晶体结构的完整性下降，无序度原子力显微镜表征原子力显微镜图像能得到石墨烯的横向尺寸，面积和厚度等方面的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2004年英国曼彻斯特大学的A.K.Geim领导的小组首次通过机械玻璃的方法成功制备了新型的二维碳材料-石墨烯（graphene）。
自发现以来，石墨烯在科学界激起了巨大的波澜，它在各学科方面的优异性能，使其成为近年来化学、材料科学、凝聚态物理以及电子等领域的一颗新星。
就石墨烯的研究来说，确定其层数以及量化无序性是至关重要的。
激光显微拉曼光谱恰好就是表征上述两种性能的标准理想分析工具。
通过测量石墨烯的拉曼光谱我们可以判断石墨烯的层数、堆垛方式、缺陷多少、边缘结构、张力和掺杂状态等结构和性质特征。
此外，在理解石墨烯的电子声子行为中，拉曼光谱也发挥了巨大作用。
石墨烯的典型拉曼光谱图
石墨烯的拉曼光谱由若干峰组成，主要为G峰，D峰以及G’峰。
G峰是石墨烯的主要特征峰，是由sp2碳原子的面内振动引起的，ｗｗｗ．ｇｌｔ９１０．ｃｏｍ它出现在1580cm-1附近，该峰能有效反映石墨烯的层数，但极易受应力影响。
D峰通常被认为是石墨烯的无序振动峰，该峰出现的具体位置与激光波长有关，它是由于晶格振动离开布里渊区中心引起的，用于表征石墨烯样品中的结构缺陷或边缘。
G’峰，也被称为2D峰，是双声子共振二阶拉曼峰，用于表征石墨烯样品中碳原子的层间堆垛方式，它的出峰频率也受激光波长影响。
举例来说，图1[1]为514.5nm激光激发下单层石墨烯的典型拉曼光谱图。
其对应的特征峰分别位于1582cm-1附近的G峰和位于2700cm-1左右的G’峰，如果石墨烯的边缘较多或者含有缺陷，还会出现位于1350cm-1左右的D峰，以及位于1620cm-1附近的D’峰。
图1 514nm激光激发下单层石墨烯的典型拉曼光谱图[1]
当然对于sp2碳材料，除了典型的拉曼G峰，D峰以及G’峰，还有一些其它的二阶拉曼散射峰，大量的研究表明石墨烯含有一些二阶的和频与倍频拉曼峰，这些拉曼信号由于其强度较弱而常常被忽略。
如果对这些弱信号的拉曼光谱进行分析，也可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
石墨烯拉曼光谱与层数的关系
多层和单层石墨烯的电子色散不同，导致了拉曼光谱的明显差异。
图2 [1,2]为532nm激光激发下，SiO2（300nm）/Si基底上1~4层石墨烯的典型拉曼光谱图，由图可以看出，单层石墨烯的G’峰尖锐而对称，并具有完美的单洛伦兹（Lorentzien）峰型。
此外，单层石墨烯的G’峰强度大于G峰，且随着层数的增加，G’峰的半峰宽（FWHM：full width at half maximum）逐渐增大且向高波数位移（蓝移）。
双层石墨烯的G’峰可以劈裂成四个洛伦兹峰，其中半峰宽约为24cm-1。
这是由于双层石墨烯的电子能带结构发生分裂，导带和价带均由两支抛物线组成，因此存在着四种可能的双共振散射过程（即G’峰可以拟合成四个洛伦兹峰）。
同样地，三层石墨烯的G’峰可以用六个洛伦兹峰来拟合。
此外，不同层数的石墨烯的拉曼光谱除了G’峰的不同，G峰的强度也会随着层数的增加而近似线性增加（10层以内，如图3[3]所示），这是由于在多层石墨烯中会有更多的碳原子被检测到。
综上所述，1~4层石墨烯的G峰强度有所不同，
且G’峰也有其各自的特征峰型以及不同的分峰方法，因此，G峰强度和G’峰的峰型常被用来作为石墨烯层数的判断依据。
但是当石墨烯层数增加到4层以上时，双共振过程增强，G’峰也可以用两个洛伦兹峰来拟合，拉曼谱图形状越接近石墨。
所以，利用拉曼光谱用来测定少层石墨烯的层数具有一定的优越性（清楚、高效、无破坏性），其给出的是石墨烯的本征信息，而不依赖于所用的基底。
图2 （a）1,2,3,4层石墨烯的拉曼光谱；（b）1~4层石墨烯的拉曼G’峰[1,2]
举例说明，图3[3]揭示了1~10层石墨烯的拉曼光谱（1550cm-1-1640cm-1），右上角插入的图为石墨烯材料在60 Torr的NO2下热暴露前后的拉曼光谱图。
由图可知，对于单层石墨烯和双层石墨烯，G峰分别位于1614 cm-1和1608 cm-1附近。
而三层石墨烯的G峰被劈裂成两个峰，分别位于1601.5 cm-1和1584 cm-1附近，后者标记为G-（低强度峰）。
随着石墨烯层数超过3层时，G峰出现在1582 cm-1和1598 cm-1处，低强度峰的峰强也随着层数的增加而增加。
由此可以确认NO2在石墨烯最表层和最里层的吸附效果。
图3 1~10层石墨烯的拉曼光谱[3]
含有缺陷石墨烯的拉曼光谱分析
众所周知，石墨烯是一种零带隙的二维原子晶体材料，为了适应其快速应用，人们发展了一系列方法来打开石墨烯的带隙，例如：打孔，用硼或氮掺杂和化学修饰等，这样就会给石墨烯引入缺陷，从而对其电学性能和器件性能有很大的影响。
拉曼光谱在表征石墨烯材料的缺陷方面具有独特的优势，带有缺陷的石墨烯在
1350cm-1附近会有拉曼D峰，一般用D峰与G峰的强度比（I D/I G）以及G峰的半峰宽（FWHM）来表征石墨烯中的缺陷密度[4, 5]。
图4 [4]揭示了I D/I G随着37Cl+辐照能量增加的变化曲线图及对应的辐照能量的HRTEM图。
I D/I G的最大值出现在37Cl+辐照能量约为1014 ions/cm2处。
研究表明，缺陷密度正比于I D/I G，因此此时的缺陷是最多的。
进一步增加辐照能量（1016inos/cm2），样品已经完全非晶化了（HRTEM）。
拉曼光谱依然有效，这是因为样品仍保留了sp2结构的相。
此外，含有缺陷的石墨烯还会出现位于1620cm-1附近的D’峰。
I D/I D，与石墨烯表面缺陷的类型密切相关[5]。
综上所述，拉曼光谱是一种判断石墨烯缺陷类型和缺陷密度的非常有效的手段。
图4 I D/I G随着37Cl+辐照能量增加的变化曲线图及对应的辐照能量的HRTEM图[4]石墨烯的表面增强拉曼效应
当一些分子吸附在特定的物质（如金和银）的表面时，分子的拉曼光谱信号强度会出现明显地增幅，我们把这种拉曼散射增强的现象称为表面增强拉曼散射（Surface-enhanced Raman scattering，简称SERS）效应。
SERS技术克服了传统拉曼信号微弱的缺点，可以使拉曼强度增大几个数量级。
当然想要得到很强的增强信号首先需要得到很好的基底。
石墨烯作为一种新型二维超薄碳材料，易于吸附分子，可以说是天然的衬底。
当某些分子吸附在石墨烯表面时，分子的拉曼信号会得到明显地增强。
近年来，许多学者对此进行了研究[6,7,8]，试验结果显示石墨烯不仅可以增强分子拉曼光谱信号，还可以有效地淬灭荧光分子的荧光背低，为分析检测提供了一个良好的平台。
我们把这种拉曼增强效应称为石墨烯增强拉曼散射效应（GERS）。
研究发现，单层石墨烯增强因子最大，可达17
倍，随着层数的增多，增强因子逐渐降低。
图5[9]揭示了单层石墨烯、金属银和罗丹明的协同增强SERS的稳定性。
图5d为单层石墨烯在Ag基底上经过连续激光辐照（每次间隔8min）后的拉曼光谱图。
图5单层石墨烯、金属银和罗丹明协同增强SERS的稳定性[9]
此外，针尖增强拉曼散射（TERS）的发展把SERS和原子力显微镜（AFM）的分析结合了起来。
目标是真正实现拉曼分析的纳米尺寸空间分辨率。
通过将AFM 的针尖包覆活性金属或金属纳米粒子使其具有SERS活性，SERS增强效应将可能只发生在针尖附近很小的范围内，一般针尖都小于100nm，从而使其空间分辨率也小于100nm。
目前TERS测量石墨烯已经获得了成功[10]，但是不是所有样品都能得到很好的结果。
这是由于TERS所取样品的分子数目相应地减少了几个数量级，虽然SERS的拉曼强度有所增强，但并不是所有样品最终的TERS强度能超过常规的拉曼信号。
拉曼光谱激光器波长的选择
从紫外、可见到近红外波长范围的激光器均可用作高利通显微拉曼光谱分析的激发光源，激光器波长的选择对实验结果有着重要影响，典型的激光器如下：
紫外：244nm，257nm，325nm，364nm
可见：457nm，488nm，514nm，532nm，633nm，660nm
近红外：785nm，830nm，980nm，1064nm
拉曼散射强度与激光波长的四次方成反比。
紫外激光器适合生物分子（蛋白质、DNA等）的共振拉曼实验以及抑制样品荧光，灵敏度高，325nm激发的拉曼强度是633nm激发的14倍。
但目前紫外拉曼实验依然属于高端技术，需要高水平专业技术人员操作；蓝/绿激光器适合无机材料（如碳材料），共振拉曼实验以及SERS，是目前最常用的激光器；红色和近红外适合于抑制样品荧光，但是灵敏度很低，要想获得相同的光谱质量，通常耗时更长。
