ABAQUS应用培训热分析实例
ABAQUS热应力分析实例详解
热应力分析实例详解学习要点通过实例分析，学习如何进行热应力分析，并掌握ABAQUS/CAE 的以下功能：1）在Material 功能模块中，定义线胀系数；2）在Load 功能模块中，使用预定义场（predefined field）来定义温度场；实例1：带孔平板的热应力分析定义材料属性——Property Property——Material——Edit——steelMechanical——Elastic, 输入弹性模量和泊松比定义材料属性——Property Property——Material——Edit——steelMechanical——Expansion, 输入线胀系数定义边界条件——Load定义边界条件——Load定义边界条件——Load固支边界条件使用预定义场定义初始温度Load——PredefinedField Manager使用预定义场使模型温度升高至120℃网格划分——Mesh结果分析——Visualization小结在ABAQUS中进行热应力分析的基本步骤：⏹定义线胀系数⏹定义初始温度场⏹定义分析步中的温度场实例2：法兰盘感应淬火的残余应力场模拟问题描述：◆表面感应淬火是一种工程中常用的热处理工艺，其原理是使用感应器来对工件的局部进行加热，然后迅速冷却，从而使工件表面产生残余压应力，抵消工作载荷所产生的一部分拉应力。
◆表面感应淬火可显著提高工件弯曲疲劳抗力和扭转疲劳抗力，工件表面产生的马氏体具有良好的耐磨性。
实例2：法兰盘感应淬火的残余应力场模拟 本例中的法兰盘经淬火后，由试验测得法拉盘的内圆角表面残余压应力约为-420MPa。
法拉盘的一端固定，另一端的整个端面受向下的面载荷p=100MPa，法拉盘内孔直径为24mm，材料的弹性模量为210000MPa，泊松比为0.3，线胀系数为1.35e-5/ ℃。
要求：模拟分析感应淬火所产生的残余应力场，并分析此残余应力场在缓和应力集中方面所起的作用。
ABAQUS顺序热力耦合分析实例

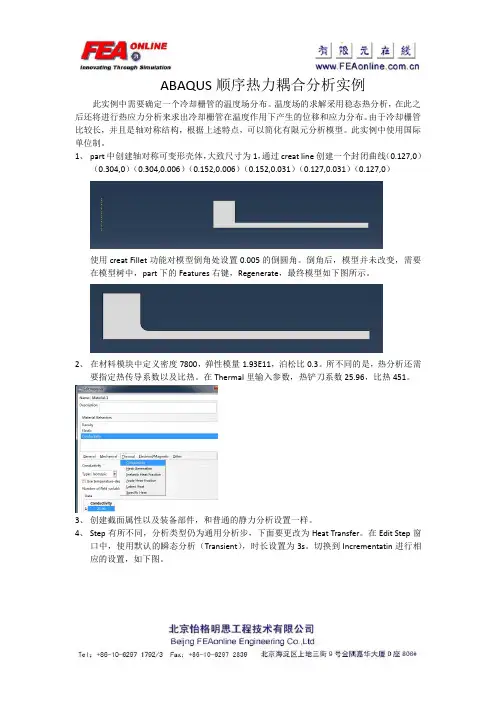

ABAQUS顺序热力耦合分析实例此实例中需要确定一个冷却栅管的温度场分布。
温度场的求解采用稳态热分析，在此之后还将进行热应力分析来求出冷却栅管在温度作用下产生的位移和应力分布。
由于冷却栅管比较长，并且是轴对称结构，根据上述特点，可以简化有限元分析模型。
此实例中使用国际单位制。
1、part中创建轴对称可变形壳体，大致尺寸为1，通过creat line创建一个封闭曲线（0.127,0）（0.304,0）（0.304,0.006）（0.152,0.006）（0.152,0.031）（0.127,0.031）（0.127,0）使用creat Fillet功能对模型倒角处设置0.005的倒圆角。
倒角后，模型并未改变，需要在模型树中，part下的Features右键，Regenerate，最终模型如下图所示。
2、在材料模块中定义密度7800，弹性模量1.93E11，泊松比0.3。
所不同的是，热分析还需要指定热传导系数以及比热。
在Thermal里输入参数，热铲刀系数25.96，比热451。
3、创建截面属性以及装备部件，和普通的静力分析设置一样。
4、Step有所不同，分析类型仍为通用分析步，下面要更改为Heat Transfer。
在Edit Step窗口中，使用默认的瞬态分析（Transient），时长设置为3s。
切换到Incrementatin进行相应的设置，如下图。
5、Load模块中，设置左边温度为100度，右边及上边温度为20度。
Creat BC，类型选择Other>Temperature。
在纯粹的热传导分析方程中，没有位移项，因此不会发生刚体位移，这里也就不需要设置位移边界条件。
6、接下来划分网格，种子尺寸给0.005，单元类型需要在单元族中选择专门用来热分析的Heat Transfer，查看下面确保使用的单元为DCAX4。
使用结构化的全四边形网格划分方法。
7、到此，热分析的设置已经完成，可以提交计算，完成后，查看变量NT11即为节点温度。
