一文详解自力式压力调节阀

合集下载

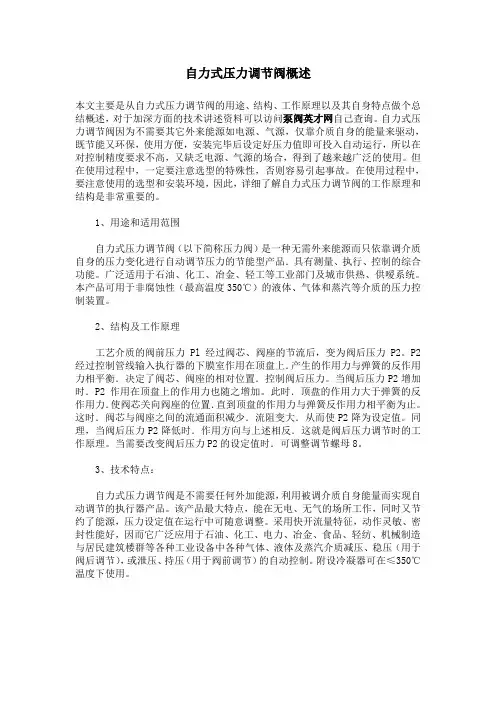

自力式压力调节阀概述

自力式压力调节阀概述

自力式压力调节阀概述本文主要是从自力式压力调节阀的用途、结构、工作原理以及其自身特点做个总结概述,对于加深方面的技术讲述资料可以访问泵阀英才网自己查询。

自力式压力调节阀因为不需要其它外来能源如电源、气源,仅靠介质自身的能量来驱动,既节能又环保,使用方便,安装完毕后设定好压力值即可投入自动运行,所以在对控制精度要求不高,又缺乏电源、气源的场合,得到了越来越广泛的使用。

但在使用过程中,一定要注意选型的特殊性,否则容易引起事故。

在使用过程中,要注意使用的选型和安装环境,因此,详细了解自力式压力调节阀的工作原理和结构是非常重要的。

1、用途和适用范围自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依靠调介质自身的压力变化进行自动调节压力的节能型产品.具有测量、执行、控制的综合功能。

广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。

本产品可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。

2、结构及工作原理工艺介质的阀前压力Pl经过阀芯、阀座的节流后,变为阀后压力P2。

P2经过控制管线输入执行器的下膜室作用在顶盘上.产生的作用力与弹簧的反作用力相平衡.决定了阀芯、阀座的相对位置.控制阀后压力。

当阀后压力P2增加时.P2作用在顶盘上的作用力也随之增加。

此时.顶盘的作用力大于弹簧的反作用力.使阀芯关向阀座的位置.直到顶盘的作用力与弹簧反作用力相平衡为止。

这时.阀芯与阀座之间的流通面积减少.流阻变大.从而使P2降为设定值。

同理,当阀后压力P2降低时.作用方向与上述相反.这就是阀后压力调节时的工作原理。

当需要改变阀后压力P2的设定值时.可调整调节螺母8。

3、技术特点:自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。

该产品最大特点,能在无电、无气的场所工作,同时又节约了能源,压力设定值在运行中可随意调整。

采用快开流量特征,动作灵敏、密封性能好,因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压(用于阀后调节),或泄压、持压(用于阀前调节)的自动控制。

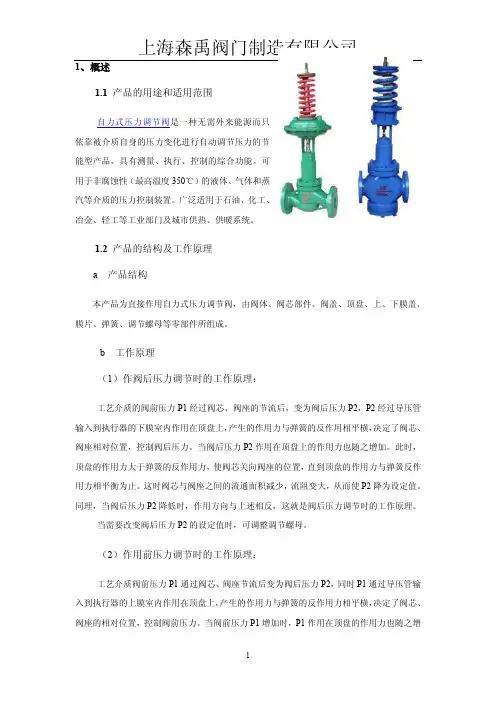

自力式压力调节阀

自力式压力调节阀

1、概述1.1产品的用途和适用范围自力式压力调节阀是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品,具有测量、执行、控制的综合功能。

可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。

广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

1.2 产品的结构及工作原理a 产品结构本产品为直接作用自力式压力调节阀,由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。

b 工作原理(1)作阀后压力调节时的工作原理:工艺介质的阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2,P2经过导压管输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用相平横,决定了阀芯、阀座相对位置,控制阀后压力。

当阀后压力P2作用在顶盘上的作用力也随之增加。

此时,顶盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧反作用力相平衡为止。

这时阀芯与阀座之间的流通面积减少,流阻变大,从而使P2降为设定值。

同理,当阀后压力P2降低时,作用方向与上述相反,这就是阀后压力调节时的工作原理。

当需要改变阀后压力P2的设定值时,可调整调节螺母。

(2)作用前压力调节时的工作原理:工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2,同时P1通过导压管输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平横,决定了阀芯、阀座的相对位置,控制阀前压力。

当阀前压力P1增加时,P1作用在顶盘的作用力也随之增加。

此时,顶盘上的作用力大于弹簧的反作用力,使阀芯向离开阀座方向移动,直到顶盘的作用力于弹簧反作用力相平衡为止。

这时,阀芯与阀座之间流通面积变大,流阻变小,从而使P1降为设定值。

同理,当阀前压力P1降低时,作用力方向与上述相反,这就是阀前压力调节时的工作原理。

当需要改变阀前压力P1的设定值时,可调整调节螺母。

(3)作差压控制时的工作原理:工艺介质通过阀节流后,进入被控设备,而被控设备的差压,分别引入阀的上、下膜室,在上、下膜室内产生推力,并与弹簧反力相平衡,从而确定了阀芯与阀座的相对位置,而阀芯与阀座的相对位置确定了差压值△P的大小。

自力式压力调节阀工作原理

自力式压力调节阀工作原理

自力式压力调节阀工作原理自力式压力调节阀是一种常用的自动调节阀,其主要工作原理是通过介质流过阀门的开度调节,控制介质的压力在规定范围内稳定。

自力式压力调节阀的主要组成部分包括阀体、阀门、弹簧、调节螺母、调节弹簧、调节弹簧螺栓等。

工作原理如下:1.弹簧调节:调节弹簧的张力,可以控制阀门的开度。

当系统压力过高时,介质压力从压力分配室进入调节弹簧上方,使得阀门受到上升力作用;当系统压力过低时,介质压力从压力分配室进入调节弹簧下方,使得阀门受到下降力作用。

调节弹簧的张力会调整阀门的开度,从而使得系统的压力保持在预定范围内。

2.阀门调节:介质进入阀体后,通过阀门的开度来调节介质流量和系统的压力。

当调节弹簧的力作用于阀门上时,阀门会受到压力的作用,从而产生一个开启的力矩。

通过调整调节弹簧的张力,可以改变阀门的开度,从而调节介质的流量和系统的压力。

3.压力平衡:在自力式压力调节阀中,压力分配室起到平衡作用。

当系统的压力变化时,压力分配室中的压力也会相应调整。

当系统压力过高时,一部分介质压力通过压力分配室进入调节弹簧上方,使得阀门关闭;当系统压力过低时,一部分介质压力通过压力分配室进入调节弹簧下方,使得阀门打开。

通过压力分配室的平衡作用,可以使得阀门的开度在一个合适的范围内调节。

自力式压力调节阀的工作原理简单、可靠,广泛应用于工业和民用领域中。

它通过对阀门的开度和弹簧的张力进行调控,实现对系统压力的自动调节,从而保证系统的稳定运行。

可根据具体需要选择不同类型的自力式压力调节阀,以满足不同的压力调节要求。

自力式压力调节阀工作原理详解

自力式压力调节阀工作原理详解

自力式压力调节阀工作原理详解一、介绍1. 自力式压力调节阀的定义自力式压力调节阀是一种可以根据介质压力的变化自动调节阀门开度的装置,其工作原理简单、可靠,并且在工业生产中具有广泛的应用。

二、工作原理1. 动作原理在自力式压力调节阀中,主要的工作原理是通过介质压力的变化来调节阀门的开度,以达到控制介质流量和压力的目的。

2. 结构组成自力式压力调节阀主要由主阀门、控制阀门、调节弹簧、调节器等部件组成。

其中,主阀门和控制阀门的开度受到介质压力的影响,并通过调节弹簧和调节器来实现对阀门开度的控制。

3. 工作过程当介质的压力发生变化时,这种变化会通过控制阀门作用在主阀门上,引起主阀门开度的变化,从而达到调节介质流量和压力的目的。

三、应用领域1. 工业生产在工业生产中,自力式压力调节阀广泛应用于石油化工、能源、冶金、造纸等领域,可以用于控制介质的流量和压力,保证生产过程的稳定性和安全性。

2. 水处理在城市供水、污水处理等领域,自力式压力调节阀也有着重要作用,可以用于控制水的流量和压力,保证给水系统的正常运行。

3. 其他领域自力式压力调节阀还可以应用于空调、制冷、暖通等领域,用于控制制冷剂或空气流量和压力,保证设备的正常运行。

四、结语自力式压力调节阀作为一种重要的控制装置,在工业生产和生活中都发挥着重要的作用,其简单可靠的工作原理使其成为一种广泛应用的调节装置。

希望通过本文的介绍,读者对自力式压力调节阀的工作原理有了更深入的了解,为相关领域的工作者提供一些参考和帮助。

自力式压力调节阀工作原理详解五、优势和特点1. 简单可靠自力式压力调节阀采用了简单且可靠的结构设计,不依赖外部能源,仅凭介质本身的压力变化就能够实现对阀门开度的自动调节,因此具有较高的可靠性。

2. 节能环保由于自力式压力调节阀不需外部能源驱动,因此可以在一定程度上节约能源消耗,降低对环境的影响,符合节能环保的要求。

3. 响应速度快自力式压力调节阀可以快速响应介质压力的变化,并及时调节阀门开度,从而能够有效控制介质流量和压力,保证生产过程的稳定性和安全性。

自力式调节阀的用途与原理有哪些?

自力式调节阀的用途与原理有哪些?

自力式调节阀的用途与原理有哪些?自力式调节阀是工业领域常用的一种调节和控制流体的装置,它通常用于稳压和流量调节。

本文将介绍自力式调节阀的概念,用途和原理。

概念自力式调节阀是一种特殊的压力调节阀。

其调节机构依靠此前压缩过的气体来实现稳压和流量控制。

其核心部件是调节弹簧,根据弹簧的张力大小和阀门开度,自力式调节阀可以控制输出压力和流量。

用途1.压力稳定器自力式调节阀广泛应用于气体压力稳定器。

在气源压力波动较大的情况下,通过自力式调节阀稳定器可以获得稳定的输出气压。

应用场景包括气动工具、气压机及空气压缩系统等。

2.流量控制器自力式调节阀还可以用于气体和液体的流量控制,比如氧气供应系统、污水处理系统、真空系统等。

通过微调弹簧张力和阀门开度,可以实现精准的流量控制。

3.温控器自力式调节阀还可以用于温控系统。

通过控制液体、气体的流量,控制温度的变化,例如水温控制系统、热水器控制系统等等。

原理自力式调节阀的调节弹簧通过气路和阀门进行解压和加压,在受控介质向下通流的过程中,阀门的开度和弹簧张力会相互影响,从而实现介质输出的稳压和流量控制。

在自力式调节阀中,主要包括压力传感元件、调节机构和输出部件三个部分。

•压力传感元件:压力传感元件可以将受控介质输出的压力信号转化为弹簧张力信号。

•调节机构:调节机构包括弹簧、阀门和活塞,在弹簧受力驱动下,通过阀门调节介质的输出压力和流量。

•输出部件:输出部件将介质输出到外部环境中,包括进出口接头、输出管路等。

此外,自力式调节阀还有一些特殊的设计,例如双膜片式自力式调节阀、比例自力式调节阀等。

这些设计主要是为了满足一些特殊的控制要求,可以根据实际场景进行选择。

总的来说,自力式调节阀由于具有稳定性好、控制精度高、使用方便等特点,被广泛应用于压力控制和流量控制等领域。

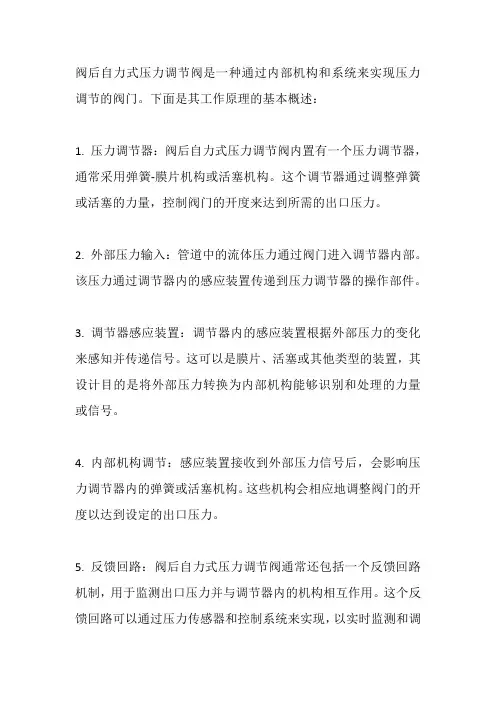

阀后自力式压力调节阀原理

阀后自力式压力调节阀原理

阀后自力式压力调节阀是一种通过内部机构和系统来实现压力调节的阀门。

下面是其工作原理的基本概述:
1. 压力调节器:阀后自力式压力调节阀内置有一个压力调节器,通常采用弹簧-膜片机构或活塞机构。

这个调节器通过调整弹簧或活塞的力量,控制阀门的开度来达到所需的出口压力。

2. 外部压力输入:管道中的流体压力通过阀门进入调节器内部。

该压力通过调节器内的感应装置传递到压力调节器的操作部件。

3. 调节器感应装置:调节器内的感应装置根据外部压力的变化来感知并传递信号。

这可以是膜片、活塞或其他类型的装置,其设计目的是将外部压力转换为内部机构能够识别和处理的力量或信号。

4. 内部机构调节:感应装置接收到外部压力信号后,会影响压力调节器内的弹簧或活塞机构。

这些机构会相应地调整阀门的开度以达到设定的出口压力。

5. 反馈回路:阀后自力式压力调节阀通常还包括一个反馈回路机制,用于监测出口压力并与调节器内的机构相互作用。

这个反馈回路可以通过压力传感器和控制系统来实现,以实时监测和调
整阀门开度,使得出口压力能够稳定在设定值。

总之,阀后自力式压力调节阀通过内部的调节器、感应装置和机构来实现对管道中流体压力的调节。

通过调整阀门的开度,该阀门能够稳定地维持设定的出口压力,并且具有一定的响应速度和精度。

这种类型的阀门常用于需要维持恒定压力的工业流程或系统中。

自力式调节阀介绍

自力式调节阀介绍

自力式压力调节阀介绍一 简介自力式压力调节阀目前的应用领域非常广泛,在工厂、建筑甚至家庭中都会使用到。

自力式压力调节阀可以非常容易地应用在流体介质的压力控制上,不需要借助外力,可以减少大量的应用于控制辅助能源设备的投资。

当然,自力式调节阀的误差值必须是在用户能够接受的范围之内的。

二 基本原理自力式阀门基本要素● 限流元件,例如阀芯、阀座、阀板等● 测量元件,通常是膜片● 压力元件,通常是弹簧以自力式减压阀为例,理论上来说,自力式减压调节阀既可以保持阀门下游压力的稳定,而且同时可以满足下游流量的需要。

使用自力式减压阀,当下游的需求增加时,阀芯离开阀座,阀门开度增加,从而流量加大;相反则阀门开度减小,流量减少。

与此同时,理论上的下游压力值应该是保持稳定的。

然而,由于阀门自身结构的限制,下游压力的误差是不可能避免的。

按照上面的两个示意图,可以看到,下游压力P2通过膜片作用在阀杆上,由于膜片是可以上下运动的,从而可以带动限流元件,也就是阀芯运动,从而可以调节流量。

弹簧的压力可以预先施加在上面,弹簧预紧力和P2转换到膜片上的力的差值,决定着阀芯相对于阀座的位置。

我们就通过调整弹簧的预紧力来设定阀门需要的设定点。

三 控制特性自力式减压阀是简单的比例控制回路,控制过程可以用下面的示意图来表示。

膜片测量元件设定点弹簧图中:y是被控变量,即阀门的行程;e为偏差,即x和w的差值,x是测量值,w是设定值;Kp是增益,即y = Kp * e;理论上来说,按照这个特性,当系统出现误差时,被控变量可以立即对之做出反映,直到这个误差为零。

如果系统误差一直存在,系统将无法实现完全的稳定。

Kp的大小反映了控制系统的灵敏度,如果Kp的值很大,则说明系统对非常小的偏差也会有明显的反应;但是,如果Kp值过大,会发生系统的振荡,系统可能始终无法保持稳定。

在实际应用中,我们经常会对上述的公式进行调整,使之变为:y = Kp * e + y0;其中的y0的含义就是系统静态的工作点;也就是说,在e = 0的时候,y = y0;。

天然气自力式压力调节阀工作原理详解

天然气自力式压力调节阀工作原理详解

天然气自力式压力调节阀工作原理详解天然气自力式压力调节阀是一种无需外加能源的智能阀门。

其工作原理主要依赖于被控介质自身的能量,通过引入执行机构来控制阀芯的位置,从而改变流通面积,使阀前或阀后的压力稳定在给定值。

自力式压力调节阀的主要组成部分包括阀体、阀芯、弹簧和执行机构等。

阀体是自力式压力调节阀的重要部分,内部结构设计合理,能够使被控介质顺畅地流通。

阀芯是自力式压力调节阀的控制部分,其位置决定了被控介质的流通面积,从而影响被控介质的流量和压力。

阀芯上面装有弹簧,弹簧的作用是使阀芯回到原位置,保证自力式压力调节阀的正常工作。

执行机构则是自力式压力调节阀的核心部分,其作用是控制阀芯的位置,从而使被控介质的流通面积发生变化,达到减压稳压或泄压稳压的目的。

当被控介质的压力发生变化时,执行机构会感受到这种变化并产生相应的位移,从而改变流通面积,使被控介质的压力重新稳定在一个设定的值上。

这就是自力式压力调节阀的工作原理。

自力式调节阀工作原理

自力式调节阀工作原理

自力式调节阀工作原理自力式调节阀是一种常用的自动控制装置,用于调节流体(液体或气体)的流量和压力。

它通过感知流体的压力变化,并根据预设的设定值,自动调整阀门的开度,以达到所需的控制效果。

下面将详细介绍自力式调节阀的工作原理。

一、自力式调节阀的组成部分自力式调节阀主要由阀体、阀盘、弹簧、调节螺杆、感应器和执行器等组成。

1. 阀体:阀体是自力式调节阀的主要部分,它通常由金属材料制成,具有良好的耐压性能和密封性能。

2. 阀盘:阀盘位于阀体内,通过阀杆与执行器相连接。

阀盘的开度大小决定了流体的通过量。

3. 弹簧:弹簧用于提供阀盘的恢复力,使阀盘能够根据流体压力的变化自动调节开度。

4. 调节螺杆:调节螺杆用于调整弹簧的预紧力,从而改变阀盘的开度范围。

5. 感应器:感应器用于感知流体的压力变化,并将信号传递给执行器。

6. 执行器:执行器根据感应器传递的信号,通过控制阀盘的开度来调节流体的流量和压力。

二、自力式调节阀的工作原理自力式调节阀的工作原理基于压力平衡原理和力的平衡原理。

1. 压力平衡原理:自力式调节阀的阀盘上下两侧分别与进口和出口相连,当流体压力在阀盘两侧不平衡时,就会产生一个力矩,使阀盘发生偏移,从而调整阀门的开度。

2. 力的平衡原理:自力式调节阀的阀盘上有一个调节螺杆,通过调节螺杆的预紧力,可以改变阀盘的开度范围。

当流体压力超过设定值时,感应器会感知到压力变化,并将信号传递给执行器。

执行器会根据信号的大小,通过控制阀盘的开度来调节流体的流量和压力,使其保持在设定值范围内。

三、自力式调节阀的工作过程1. 初始状态:当自力式调节阀处于初始状态时,阀盘关闭,流体无法通过。

2. 流体压力变化:当流体压力超过设定值时,感应器会感知到压力变化,并将信号传递给执行器。

3. 执行器控制阀盘开度:执行器根据感应器传递的信号,通过控制阀盘的开度来调节流体的流量和压力。

当流体压力过高时,执行器会减小阀盘的开度,从而降低流体流量和压力。

自力式压力调节阀的分类及原理

自力式压力调节阀的分类及原理

自力式压力调节阀的分类1)按阀后、阀前控制分为两类:自力式阀后(减压)控制阀;自力式阀前(泄压)控制阀。

2)按是否带指挥器分为两大类:直接作用型自力式调节阀;指挥器操作型自力式调节阀。

工作原理:自力式阀后压力调节的工作原理见图所示。

阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2。

P2经过管线输入上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。

当P2增加时,P2作用在顶盘上的作用力也随之增加。

此时,顶盘上的作用力大于弹簧的反作用力,使阀芯关向阀座的位置。

这时,阀芯与阀座之间的流通面积减少,流阻变大,P2降低,直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使P2降为设定值。

同理,当P2降低时,作用方向与上述相反,这就是阀后压力调节的工作原理。

自力式阀前压力调节的工作原理同阀后压力调节的工作原理(见下图),应注意阀芯反装。

自力式阀前压力调节阀,其阀芯初始位置在关闭状态。

阀前压力P1经阀芯、阀座节流后,变为阀后压力P2,同时P1经过取压管输入至上膜室内作用在膜片上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,从而控制阀前压力。

当P1增加时,P1作用于膜片上的力也随之增加。

此时膜片上的作用力大于弹簧的反作用力,使阀芯向离开阀座的方向移动,这时阀芯与阀座之间的流通面积变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P1降为设定值。

同理,P1降低时,动作方向与上述相反,这就是阀前压力调节的工作原理。

自力式压力调节阀与控制阀的区别:这两类产品的区别,主要在于控制阀既需要外界能源(如电源或气源)做驱动能,又需要接受外来控制仪表信号才能改变阀内截流件相对位置,从而实现改变流体流量。

而自力式压力调节阀则既不需外来能源,又不需要接受外来控制仪表信号,仅靠被调介质的压力信号,便可实现压力调节。

自力式压力调节阀的特点由于自力式压力调节阀没有外来驱动能源,因此该产品的操作力较小,它具有如下特点。

自力式压力调节阀工作原理解析

自力式压力调节阀工作原理解析

本文摘自再生资源回收-变宝网()自力式压力调节阀工作原理解析自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。

自力式压力调节阀根据取压点位置分阀前和阀后两类,取压点在阀前时,用于调节阀前压力恒定;取压点在阀后时,用于调节阀后压力恒定。

当将阀前和阀后压力同时引入执行机构的气室两侧时,自力式压差调节阀可以调节调节阀两端的压力恒定,也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧,组成自力式流量调节阀,或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

阀后压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。

P2经过控制管线输入到执行器的下膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。

当阀后压力P2增加时,P2作用在顶盘上的作用力也随之增加。

此时,顶盘的作用力大于弹簧的反作用力,使阀芯关向阀座的位置,直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时,阀芯与阀座的流通面积减少,流阻变大,从而使P2降为设定值。

同理,当阀后压力P2降低时,作用方向与上述相反,这就是自力式(阀后)压力调节阀的工作原理。

本类阀门在管道中一般应当水平安装。

阀前压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后,变为阀后压力P2。

同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀前压力。

当阀后压力P1增加时,P1作用在顶盘上的作用力也随之增加。

此时,顶盘的作用力大于弹簧的反作用力,使阀芯向离开阀座的方向移动,直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时,阀芯与阀座的流通面积减大,流阻变小,从而使P1降为设定值。

同理,当阀后压力P1降低时,作用方向与上述相反,这就是自力式(阀前)压力调节阀的工作原理。

自力式温度调节阀工作原理(加热型)温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。

自力式压力调节阀原理

自力式压力调节阀原理

自力式压力调节阀原理自力式压力调节阀是一种常用的工业控制阀,其原理是利用介质在阀门两侧的压力差来调节阀门的开度,从而实现对介质流量和压力的控制。

自力式压力调节阀通常由主阀和辅助阀两部分组成,主要包括阀体、阀芯、弹簧、调节膜片等组件。

在正常工作状态下,介质的压力作用在调节膜片上,通过调节膜片上的弹簧力和阀芯的作用,使阀门保持一定的开度,从而实现对介质压力的稳定控制。

自力式压力调节阀的工作原理主要包括两个方面,一是通过介质压力的作用来平衡调节膜片上的弹簧力,从而调节阀门的开度;二是通过阀门的开度来调节介质的流量,进而实现对介质压力的调节。

下面将详细介绍自力式压力调节阀的工作原理。

首先,介质在阀门两侧形成的压力差是自力式压力调节阀能够正常工作的基础。

当介质进入阀门时,由于阀门两侧的面积不同,介质在阀门两侧形成了不同的压力,这种压力差将作用在调节膜片上,使调节膜片产生位移,从而改变阀门的开度。

当介质压力增大时,调节膜片上的压力也增大,使阀门关闭;反之,当介质压力减小时,调节膜片上的压力减小,使阀门打开。

通过这种方式,自力式压力调节阀可以实现对介质压力的自动调节。

其次,阀门的开度直接影响了介质的流量,进而影响了介质的压力。

当阀门关闭时,介质的流量减小,压力增大;当阀门打开时,介质的流量增大,压力减小。

因此,通过调节阀门的开度,可以实现对介质流量和压力的控制。

自力式压力调节阀通过不断地调节阀门的开度,使介质的压力稳定在设定值,从而实现对介质压力的精确控制。

总的来说,自力式压力调节阀通过介质压力和阀门开度之间的相互作用,实现了对介质压力的自动调节。

其工作原理简单清晰,结构紧凑,使用方便,因此在工业控制系统中得到了广泛的应用。

当然,在实际应用中,还需要根据具体的工艺要求和介质特性选择合适的自力式压力调节阀,并合理设计控制系统,以确保系统的稳定性和可靠性。

综上所述,自力式压力调节阀是一种重要的工业控制阀,其原理是利用介质压力和阀门开度之间的相互作用来实现对介质压力的自动调节。

自力式压力调节阀工作原理

自力式压力调节阀工作原理

自力式压力调节阀工作原理
自力式压力调节阀是一种常见的工业控制阀,它可以根据系统压力的变化来调
节介质流量,从而实现对系统压力的稳定控制。

其工作原理主要包括阀芯平衡力和阀芯位移两个方面。

首先,自力式压力调节阀的工作原理与阀芯平衡力有关。

在阀芯上方和下方分
别设置了两个控制室,通过这两个控制室与介质的压力差来产生平衡力。

当介质压力增加时,上下两个控制室的压力差也会增大,从而产生一个向上的平衡力,使阀芯向下移动,减小介质流通截面,降低介质流量,从而实现对系统压力的调节。

相反,当介质压力减小时,上下两个控制室的压力差也会减小,平衡力减小,阀芯向上移动,增大介质流通截面,增加介质流量,从而提高系统压力。

其次,自力式压力调节阀的工作原理还与阀芯位移有关。

阀芯的位移是通过介
质压力和弹簧力的平衡来实现的。

当介质压力增加时,阀芯向下移动,减小介质流通截面,降低介质流量,从而实现对系统压力的调节。

相反,当介质压力减小时,阀芯向上移动,增大介质流通截面,增加介质流量,从而提高系统压力。

总的来说,自力式压力调节阀的工作原理是通过阀芯平衡力和阀芯位移来实现
对系统压力的稳定控制。

当系统压力发生变化时,阀芯会自动调节介质流通截面,从而实现对系统压力的调节,保证系统能够稳定运行。

除此之外,自力式压力调节阀还具有结构简单、可靠性高、调节范围广等优点,因此在工业控制系统中得到了广泛的应用。

希望通过本文的介绍,读者能够更加深入地了解自力式压力调节阀的工作原理,为工业控制系统的设计和运行提供参考。

自力式调节阀工作原理

自力式调节阀工作原理

自力式调节阀工作原理自力式调节阀是一种常见的工业自动控制装置,用于调节流体介质(如气体、液体)的流量、压力或者温度。

它采用了一种特殊的工作原理,能够根据系统的需求自动调整阀门的开度,以实现稳定的流量或者压力控制。

自力式调节阀主要由阀体、阀芯、弹簧和调节机构等组成。

下面将详细介绍自力式调节阀的工作原理。

1. 压力平衡原理自力式调节阀利用压力平衡原理来实现自动调节。

在阀门的两侧设置了一个平衡室,平衡室内的压力通过传感器感应并反馈给调节机构。

当系统中的流体压力发生变化时,平衡室内的压力也会相应变化,从而引起调节机构的动作,调整阀门的开度。

2. 弹簧力平衡原理自力式调节阀中的弹簧起到了平衡作用。

弹簧的力量与平衡室内的压力力量相平衡,使得阀门保持在一个稳定的开度。

当系统中的流量或者压力发生变化时,平衡室内的压力也会相应变化,从而改变弹簧的受力状态,使阀门的开度发生调整。

3. 调节机构调节机构是自力式调节阀的核心部件,它能根据平衡室内的压力变化来调整阀门的开度。

调节机构通常由气动或者电动元件组成,根据不同的控制信号来实现阀门的自动调节。

例如,当系统需要提高流量时,调节机构会收到一个信号,使阀门开度增大,从而增加了流体的通过量。

4. 阀芯阀芯是自力式调节阀的关键部件,它位于阀体内,通过调节阀门的开度来控制流体的流量或者压力。

阀芯的形状和材料会影响阀门的调节性能和耐久性。

通常,阀芯会根据系统需求和工作条件进行设计和选择。

总结:自力式调节阀是一种基于压力平衡和弹簧力平衡原理的自动控制装置。

它通过调节阀门的开度来实现对流体介质的流量、压力或者温度的稳定控制。

其工作原理主要包括压力平衡原理、弹簧力平衡原理、调节机构和阀芯等。

通过合理设计和选择,自力式调节阀能够在工业生产中发挥重要的作用,提高生产效率和产品质量。

自力式调节阀的小知识

自力式调节阀的小知识

自力式调节阀的小知识
自力式调节阀是一种用于控制流量和压力的阀门,在工业生产、制造和流程控
制等领域被广泛应用。

本文将介绍自力式调节阀的基本构造、工作原理和应用。

基本构造
自力式调节阀由阀体、阀芯、弹簧、调节弹簧、锥形阀芯、阀座等部件组成。

其中,阀芯和调节弹簧是关键部件。

阀芯位于阀体内,能够随着介质的流动可自由移动,以调节流量。

调节弹簧是
阀芯所受压力的来源,调节弹簧和阀芯通过螺纹联接,在介质的力作用下达到自动调节的效果。

锥形阀芯和阀座负责阀门的密封。

工作原理
自力式调节阀的工作原理是通过阀芯受力平衡来控制介质的质量和流速。

当介
质的压力或流量发生变化,调节弹簧的弹性变形也就随之发生,从而改变弹簧的张力和阀芯达到平衡的力。

当阀芯的位置变化时,介质流量也会随之改变,进而达到自动调节的效果。

应用
自力式调节阀具有体积小、操作方便、价格低等优点,广泛应用于化工、石油、纺织、医药、轻工等领域中的流程控制和调节。

它既能够控制物质的流量,又能够控制介质的压力,是实现自动化控制的重要组成部分。

随着工业自动化程度的不断提高,自力式调节阀也不断地发展和改进。

目前,
市场上出现了许多新型自力式调节阀,如常开型自力式调节阀、电动自力式调节阀等。

这些新型产品的推出,极大地方便了工业自动化生产和管理。

结论
自力式调节阀是一种重要的流量和压力控制装置。

本文介绍了自力式调节阀的
基本构造和工作原理,以及其在工业生产和流程控制中的应用。

了解自力式调节阀的相关知识,对于推进自动化控制和流程优化是非常必要的。

自力式压力调节阀的原理特点介绍

自力式压力调节阀的原理特点介绍

自力式压力调节阀的原理特点介绍
概述
自力式压力调节阀是一种常用的工业阀门,在工业生产过程中广泛使用。

本文主要介绍自力式压力调节阀的原理和特点。

原理
自力式压力调节阀的控制系统由冷却水管道、压力开关、自力式压力控制阀及系统配管等组成,它可以将停车状态下发动机(即发电机)的冷却水回流到冷却水箱,通过自力式压力控制阀控制回流阀门的开度,以达到调节发动机冷却水回流压力的目的。

自力式压力控制阀是在介质压力作用下自行控制阀门开度的阀门。

它通过在阀底部增加开孔,使介质的压力作用在阀芯和弹簧上,阀芯和弹簧的压力平衡点决定阀门的开度。

当介质压力上升时,阀芯自行向上移动,孔口逐渐增大,从而降低介质的压力,保持系统的压力稳定。

特点
1.自力式压力调节阀的结构简单,使用方便,可以广泛应用于机械、石
油、化工、轻工、医药等行业。

2.自力式压力控制阀具有自适应的特性,可以根据介质压力的变化自行
调节阀门开度,达到精准控制介质流量的目的。

3.自力式压力调节阀的控制精度较高,可以满足精密工业生产需要。

4.自力式压力控制阀具有自我保护功能,当介质压力过高时,阀门会自
动关闭,保护管道和设备不受损坏。

5.自力式压力调节阀的维护成本较低,使用寿命长,可以有效降低生产
成本。

总结
自力式压力调节阀是一种性能优良的阀门控制设备。

它具有结构简单、使用方便、控制精度高、自我保护等特点,可以广泛应用于各个行业,保证生产过程的稳定性和可靠性。

自力式压力调节阀的那些特点

自力式压力调节阀的那些特点

自力式压力调节阀的那些特点
自力式压力调节阀是一种常见的自控阀门,广泛应用于各种工业流体控制领域。

它具有以下几个特点:
1. 具有压力自调节能力
自力式压力调节阀采用弹簧和锥形阀芯组合设计,能够根据系统的压力变化自
动调节,保持稳定的流量和压力输出,从而实现良好的自控功能。

2. 具有良好的负荷适应性
自力式压力调节阀在设计过程中考虑了系统的负荷情况,使得在系统负荷变化
时依然能够保持较为稳定的控制输出,具有良好的负荷适应性。

3. 结构简单、易于维护
自力式压力调节阀采用的是简单的机械结构,易于加工、组装和维护。

同时,
其结构简单也使得其价格相对较低,更加适用于中小型工业流体控制系统中。

4. 能耗低
自力式压力调节阀不需要外部的能源供应,完全依靠自身的弹簧能量实现自控
功能,从而使得其能耗相对较低,更加环保和节能。

5. 抗干扰能力强
自力式压力调节阀采用了优质阀材和密封圈材料,并针对特殊工况设计了特殊
的防异物措施,具有较强的抗干扰能力,能够实现系统稳定控制。

除此之外,自力式压力调节阀还具有一些其他的特点,如使用寿命长、响应速
度快等等。

同时,在应用自力式压力调节阀时,还需要根据实际情况选择合适的型号和安装位置、保养维护等问题,以确保其长期稳定运行。

自力式调节阀工作原理

自力式调节阀工作原理

自力式调节阀工作原理
自力式调节阀是一种常用的流体控制装置,它通过感知流体压力的变化,调节阀门的开度,以实现流量的调节。

其工作原理可以分为以下几个步骤:
1. 压力感知:自力式调节阀通过压力感知装置,如弹簧、膜片等,感知流体管道中的压力变化。

当流体压力发生变化时,感知装置会产生相应的位移或变形。

2. 位移传递:感知装置的位移或变形会传递给阀门的调节机构,通常是一个阀杆或阀盘。

这个传递过程可以通过机械连接或液压传动来实现。

3. 开度调节:阀门的调节机构根据感知装置的位移或变形,调节阀门的开度。

当流体压力升高时,调节机构会使阀门关闭;当流体压力降低时,调节机构会使阀门打开。

通过调节阀门的开度,可以控制流体通过阀门的流量。

4. 反馈控制:为了保持阀门的稳定工作,自力式调节阀通常还配备了反馈控制装置。

这个装置可以感知阀门的开度,并将这个信息反馈给调节机构,以便对阀门的开度进行微调。

自力式调节阀的工作原理可以简单概括为:通过感知流体压力的变化,调节阀门的开度,以实现流量的调节。

它具有结构简单、操作方便、可靠性高等优点,在工业生产中得到广泛应用。

自力式压力调节阀原理

自力式压力调节阀原理

自力式压力调节阀原理自力式压力调节阀(Self-operated pressure regulating valve)是一种可以根据进口压力的变化自动调节出口压力的装置。

它由控制腔、隔膜、调节部件和执行机构等组成。

下面将详细介绍自力式压力调节阀的原理。

自力式压力调节阀的原理是基于压力差的平衡和调节。

当管道中的介质压力发生变化时,该变化作用到控制腔内的隔膜上,隔膜通过连接杆传递给调节部件,调节部件对阀门的开度进行调整,从而调节流量,维持出口压力的稳定。

自力式压力调节阀的关键部件是隔膜。

该隔膜通常由弹簧钢板制成,它有较高的弹性和柔韧性。

当进口压力升高时,隔膜上的力也增大,反之亦然。

隔膜作为压力平衡器,将进口压力传递到调节部件,并根据压力差调整阀门的开度。

调节部件通常是一个由控制腔和主阀组成的控制装置。

当进口压力升高时,隔膜受到的力增加,控制腔内的压力也增加。

这将导致控制腔内的介质流动到主阀供气室中,使主阀开度逐渐增大,从而使介质流量增大,进而降低出口压力。

相反,当进口压力下降时,隔膜受到的力减小,控制腔内的介质流动减少,主阀的开度也会相应减小,以增加出口压力。

除了上述部件外,自力式压力调节阀还需要配备其他的附属装置。

例如,为了保护调节阀的安全运行,通常会在主阀的出口处安装一个过压保护装置,当出口压力超过设定值时,过压保护装置会自动打开,排放压力,以保护设备的安全。

综上所述,自力式压力调节阀的原理是基于压力差的平衡和调节,通过控制腔、隔膜、调节部件和执行机构等组成。

当进口压力发生变化时,隔膜将该变化传递给调节部件,使其调整阀门的开度,从而调节出口压力的稳定。

自力式压力调节阀具有结构简单、可靠性高、调节范围广等优点,在各种工业领域得到广泛应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一文详解自力式压力调节阀
自力式调节阀是一种无需外来能源,依靠被测介质自身压力或温度或流量变化,按预先设定值,进行自动调节的控制装置,是一种节能型仪表。

它集控制、执行诸多功能于一身。

自成一个独立的仪表控制系统。

集变送器、控制器及执行机构的功能于一体。

不同于一般含义上的控制阀。

自力式调节阀有自力式压力(微压)调节阀、自力式(压差)流量调节阀、自力式温度调节阀等几类。

自力式压力调节阀是其家族成员之一,由于它无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暧及没有供电、供气又需控制的场合。

自力式压力调节阀的组成
自力式压力调节阀是自成一体的压力控制器阀门。

一般来讲,介质压力随着介质流量的变化而变化。

当介质流量发生变化时,为保证压力恒定,则需要自力式调节阀来控制。

自力式压力调节阀由三大组成元素构成,分别为:
1.限流元素:阀门等;
2.测量元素:压力表,阀膜,活塞等;
3.荷载元素:弹簧,重物,人力等。

自力式压力调节阀的分类
1.按阀后、阀前控制分为:自力式阀后(减压)控制阀、自力式阀前(泄压)控制阀。

2.按是否带指挥器分为:
a.直接作用型自力式调节阀
直接作用式调压阀就是通过介质本身直接控制阀门,达到调压的作用。

直接作用式调压阀有阀后取压形式与阀前取压形式。

阀后取压,保持阀后的压力在设定范围内,达到阀后减压的功效。

阀前取压,保持阀前的压力在设定范围内,达到阀前泄压的功效。

相关文档
最新文档
