自力式压力调节阀安全操作规程标准范本

操作规程编号：LX-FS-A30455自力式压力调节阀安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑自力式压力调节阀安全操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整，套用时请仔细阅读。

一、调节阀安装完毕开始运行时，应先缓慢打开阀后的截止阀，然后缓慢开启阀前的截止阀，并参照压力表显示值，调节指挥器上的调节螺钉，设定所需的阀后压力，顺时针旋转（右旋）压力升高，逆时针旋转（左旋）压力降低，待压力稳定后锁紧调节螺钉（调节螺钉位于指挥器一端）。

二、若运行一段时间发现实际压力与设定的压力不符时，继续参照压力表显示值，调节指挥器上的调节螺钉，将压力值调整到所需数值。

三、针阀的调整：在指挥器调节完后，先将针阀关闭，然后打开半圈即可，看压力表，如果阀后压力超过设定值，针阀缓慢开大一些，如果阀后压力低于设定值，针阀缓慢关小一些，直到达到要求为止。

请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。

自力式调节阀规格书

densitykgm3n最小minflow概况等级class状态state数量quantity7正常norflow1检测位置servicegeneral工艺管道尺寸pipesize工艺管道材质pipingmatl仪表规格书自力式调节阀instrumentspecificationregulator位号tagnumber型式type公称通径bodysize型号model膜头允许压差alloweddifferentpressureofdiaphragm说明notes
检测位置 Service P&ID Number 工艺管道尺寸Pipe Size 等级 Class 工艺管道材质 Piping Mat'l 介质名称 Fluid 状态 State 流量 Flow Rate 最大MaxFlow 正常 NorFlow 最小MinFlow kg/h(液体Liquid,蒸汽Steam）Nm3/h(气体Gas) 阀前压力 Inlet Pressure MPa(G) 阀后压力 Outlet Pressure MPa(G) 操作温度 Oper Temp( ℃ ) 操作密度Oper. Density kg/m3 标准密度Std. Density kg/m3n 运动粘度 Kin Visc(mm2/S) 动力粘度 Dyn Visc(mPa.s) 摩尔分子量 Molecular WT
编制
校对
审核
日期
仪表规格书（自力式调节阀） INSTRUMENT SPECIFICATION (REGULATOR)
1 位号 Tag Number 数量 Quantity
档案号PE：
版本 FA
REV
概况 General 其他 Miscell. 附件 Accessories 执行机构 Actuator 阀体 Valve Body 操作条件 Operating Conditions

自力式压力调节阀使用说明书(已配图)

流量特性
快开
调节精度（%）
+-5
使用温度（℃）
≤350
允许硬密封（L/h）
单座：≤10-4阀额定容量（Ⅳ级）双座、套筒：≤5x10-3阀额定容量（Ⅱ级）
泄漏量软密封（mL/min）0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.60
最大
10
减压比
最小
阀后压低于125应提高阀前压力1更换弹簧2重新拆装3重新调整4重新研磨或更换5更换较小口径阀后压力升不上去始终在需求值下方变动阀前压力升不上去始终在需求值下方动作9阀前压力降不下去始终在需求值上方动作阀后压力或阀前压力波动过于频繁1设定弹簧刚度太大2阀口径太小3阀芯阀杆推杆等卡死1阀口径过大2执行机构膜室容量太小1更换弹簧2更换较大口径3排除卡死原因重新调整1选择适当的阀口径2在进液管道内增设阻尼器五订货须知订货时请用户提供以下资料型号公称通径信号范围介质参数额定流量系数阀前最大压力阀前最小压力阀前正常压力最大流量最小流量正常流量材质
（6）阀前应设置过滤器以防止介质中杂质堵塞。（7）调压阀应安装在环境温度不超过-25℃～55℃的场合。
2、使用在常温下使用气体或低粘度液体场合时的操作程序；
（参见图三）
（1）缓慢开启阀前后截止阀。（2）拧松排气塞，直至气体或液体从执行机构溢出
为止。
8
（3）然后重新拧紧排气塞，调压阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到，调整时，注意观察压力表示值，动作应缓慢，不得使阀杆跟着转动。
3、维修调节阀投入运行后，一般维护工作量很小，平时要观察阀前、阀后压力表示值是否符合工艺所需值要求即可，
另外，观察填料函与执行机构是否渗漏，若渗漏应拧紧或更换填料及膜片。调压阀常见故障排除方法（见表五）。

自力式压力调节阀说明书

第一节ZZY型自力式压力调节阀1．前言ZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。

2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。

介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。

如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。

同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。

（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。

氮封阀说明书(已配图)

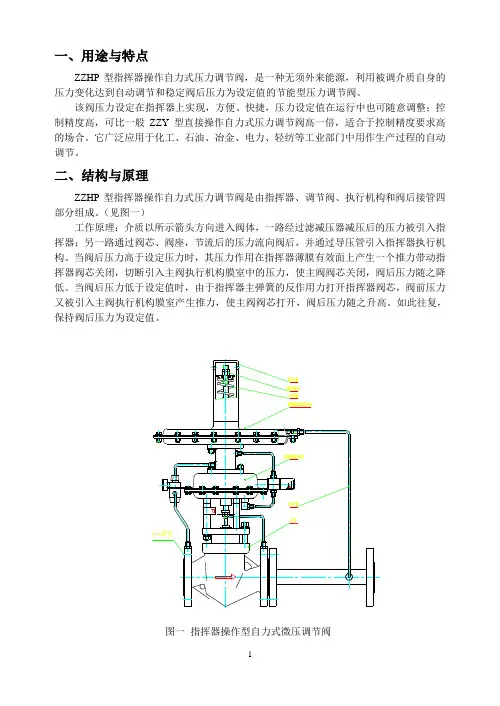

一、用途与特点ZZHP型指挥器操作自力式压力调节阀，是一种无须外来能源，利用被调介质自身的压力变化达到自动调节和稳定阀后压力为设定值的节能型压力调节阀。

该阀压力设定在指挥器上实现，方便、快捷，压力设定值在运行中也可随意调整；控制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场合。

它广泛应用于化工、石油、冶金、电力、轻纺等工业部门中用作生产过程的自动调节。

三、主要参数、性能指标与材料注：1）标准法兰连接形式PN16为凸面，连接尺寸铸铁法兰按GB4216.5-84，铸钢法兰按GB9113-2000、JB/T-94，阀体法兰及法兰端面距也可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

2）接管根据用户需要配置四、安装、维护与调试查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹，根据检验结果，决定是否更换，但膜片使用期一般最多2～3年。

（7）阀门组装要注意对中，螺栓要在对角线上拧紧，滑动部分要加润滑油。

组装后应按产品出厂测试项目与方法调试，并在这期间，可更准确地调整填料压紧力与阀芯关闭位置。

3、调试所需要压力值是通过对指挥器顶部的调节螺母的操作而得到调整，打开顶部的防尘盖，用扳手调整调节螺母。

顺时针方向旋转使压力增大，逆时针旋转则压力减小。

安装在压力调节阀后的压力表，可使工作人员借以观察调整后的压力给定值。

五、型号编制说明--整机作用方式：B 阀后式公称压力：16（1.6MPa ）阀结构形式补充：P 单座指挥器操作型自力式压力调节阀六、订货须知订货时请注明下列内容1）阀门型号2）通径×阀座尺寸Kv 值 3）阀体压力及连接形式 4）阀体和阀内组件的材料 5）阀特性及阀芯的形式 6）上阀盖形式7）执行机构形式，是否带手轮机构及供气压力 8）正/反作用（气关式或气开式）9）附件（带过滤器减压阀等） 10）特殊要求（禁水处理，禁铜等） 11）介质名称12）正常流量及最大流量13）介质压力，阀全开和全闭时阀进口和出口压力 14）介质温度和比重15）介质粘度，是否含有悬浊液，是否有闪蒸现象。

自力式压力调节阀说明书

能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。

2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

（例图一）启到减压稳压作用2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。

如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。

同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。

自力式压力调节阀安全操作规程

自力式压力调节阀安全操作规程自力式压力调节阀是工业生产中常用的一种安全控制装置，其作用是通过调整阀体内压力，控制管道内介质的流量和压力。

为了保证自力式压力调节阀在使用过程中的安全性，需要严格遵守相应的操作规程。

以下是自力式压力调节阀的安全操作规程：一、安装1. 安装前应检查阀门产品的规格型号和工作条件是否与施工任务要求一致。

2. 安装前必须检查密封垫片材质及弹簧是否符合使用条件。

3. 安装过程中应根据管道安装要求，注意阀门安装方向是否正确、弹簧是否放置正确等。

4. 安装后，应进行压力测试，确保自力式压力调节阀的正常工作。

二、调试1. 在进行调试前，应根据压力调节要求设置压力值。

2. 在调试过程中，应严格按照工作条件要求进行调节。

在调节过程中，禁止随意操作、反复调节。

三、使用1. 在使用自力式压力调节阀的过程中，应定期进行检查和维护。

如果发现问题需要及时处理，确保阀门处于正常状态。

2. 严禁对自力式压力调节阀进行改变结构、拆卸和挪动等操作。

如需进行维修，必须找专业人员进行操作。

3. 在自力式压力调节阀工作时，应确保管道中无沉淀物和颗粒物。

4. 在进行维修和保养时，应切断管道供水。

维修后，应及时清理管道内部，并测试阀门的使用效果。

四、监管1. 自力式压力调节阀发生故障或超过使用寿命，应及时更换或维修。

2. 如发现阀门在工作中存在问题，请及时上报相关人员进行处理。

以上就是自力式压力调节阀的安全操作规程，希望能够在使用自力式压力调节阀时遵照规程，确保工业生产的安全和高效。

自力式压力调节阀2 (1)

自力式压力调节阀自力式压力调节阀自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。

自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。

当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

阀后压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。

P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加自力式压力调节阀。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。

同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。

本类阀门在管道中一般应当水平安装。

阀前压力控制工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。

同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。

这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。

同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。

自力自力式温度调节阀工作原理（加热型）温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。

压力调节阀怎么使用

压力调节阀概述：自力式调节阀产品的用途和适用范围：自力式压力调节阀是一种无需外来能源而只依靠被介质自身的压力变化进行自动调节压力的节能型产品，具有测量、执行、控制的综合功能。

可用于非腐蚀性（zui高温度550℃）的液体、气体和蒸汽等介质的压力控制装置。

广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

产品的结构及工作原理：a 产品结构自力式压力调节阀为直接作用自力式压力调节阀，由阀体、阀芯部件、阀盖、顶盘、上、下膜盖、膜片、弹簧、调节螺母等零部件所组成。

b 压力调节阀工作原理（1）作阀后压力调节时的工作原理：工艺介质的阀前压力P1经过阀芯、阀座的节流后，变为阀后压力P2，P2经过导压管输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用相平横，决定了阀芯、阀座相对位置，控制阀后压力。

当阀后压力P2作用在顶盘上的作用力也随之增加。

此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧反作用力相平衡为止。

这时阀芯与阀座之间的流通面积减少，流阻变大，从而使P2降为设定值。

同理，当阀后压力P2降低时，作用方向与上述相反，这就是阀后压力调节时的工作原理。

当需要改变阀后压力P2的设定值时，可调整调节螺母。

（2）作用前压力调节时的工作原理：工艺介质阀前压力P1通过阀芯、阀座节流后变为阀后压力P2，同时P1通过导压管输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平横，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀前压力P1增加时，P1作用在顶盘的作用力也随之增加。

此时，顶盘上的作用力大于弹簧的反作用力，使阀芯向离开阀座方向移动，直到顶盘的作用力于弹簧反作用力相平衡为止。

这时，阀芯与阀座之间流通面积变大，流阻变小，从而使P1降为设定值。

同理，当阀前压力P1降低时，作用力方向与上述相反，这就是阀前压力调节时的工作原理。

当需要改变阀前压力P1的设定值时，可调整调节螺母。

自力式调节阀说明书

目录一用途与特点二结构与作用原理三主要性能指标四主要零件材料五外形尺寸和重量六连接尺寸及标准七安装、使用与维护八附件及主要功能九型号编制说明十定货须知一、用途与特点ZZYP-16BⅡ指挥器操作型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的主阀阀芯位置，使设定的压力保持恒定。

具有动作灵敏，密封性好，压力设定点波动小等优点。

广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中用气体介质减压稳压的自动控制。

能在无电、无气的场合使用。

结构特点：1、减压比大，可达100。

2、控制精度高，达5%。

3、压力设定点调整方便。

4、泄漏量小。

二、结构与作用原理调压阀由主阀、指挥器与接管等三部分组成（见图五）。

其原理：在正常情况下，阀后压力稳定在设定值（如100mmH2O），这时检测执行机构上下膜室压力处于平衡状态，指挥器阀芯11与主阀芯6均在关闭位置。

当阀后压力低于设定值（如100mmH2O）时，由于指挥器主弹簧13的作用力，在膜片上产生推力，打开指挥器阀芯11，这时阀前介质通过管道3分别流入主阀的上下膜室，经过节流阀10的调节使上下膜室形成压力差，压缩弹簧9，推动推杆8、阀杆7，打开主阀阀芯6，介质就由进口流向阀后。

并通过信号接管，由接口12进入检测执行器2，直至压力上升到设定值时，上下阀芯又恢复到关闭位置，从而达到自动调节压力之目的。

三、主要性能指标公称通径DN（mm）25 32 40 50 65 80 100 额定流量系数（Kv）10 16 25 40 63 100 160压力调节范围（KPa）0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、42～51、49～58、56～66、64～78、76～90、88～100公称压力（MPa） 1.6 使用温度（℃）≤80流量特性快开固有可调比 30调节精度（%）≤5泄漏量软密封Ⅵ级，硬密封Ⅴ级减压比100四、主要零件材料零件名称材料零件名称材料阀体 WCB,CF8阀芯 304，316 阀轴304,316 密封圈材料 PTFE弹簧 60Si2Mn填料聚四氟乙烯五、外形尺寸及重量mm DN L H1 H A D D0 n-d 重量（Kg）25 160 80 590 398 115 85 4-14 1232 180 90 600 398 140 100 4-18 1540 200 100 620 398 150 110 4-18 2050 230 120 630 398 165 125 4-18 2665 290 140 660 398 180 145 4-18 3280 310 160 700 398 200 160 8-18 45100 350 200 750 398 220 180 8-18 55表格中尺寸为PN1.6MPa尺寸。

自力式蒸汽调节阀操作说明

自力式蒸汽调节阀操作说明自力式蒸汽调节阀操作说明自力式压力调节阀是一种可以自动调节的阀门产品，在很多领域都有介绍，但是对于自力式压力调节阀的使用，可能很多朋友还不是很熟悉。

下面就为大家简单介绍其使用方法。

其实，不但是自力式压力调节阀，便是别的的自力式调节阀在使历时也必要细致保护和调养才行。

不外，这类阀门也需精确选型和精确安置、使用，才气包管投入运转后不呈现什么问题。

选型方面就不消多说了，好比调理阀是用来节制阀前压力仍是阀后压力，介质是常温仍是低温，有没有腐化性，最高事情压力等等，必定要事前搞明白，咱们重要谈谈安置使用方面的问题。

自力式蒸汽调节阀操作说明自力式压力调节阀由于不必要别的外来动力如电源、气源、仅靠介质本身的能量来驱动，即节能又环保，使用方面，安置终了后设定好压力值便可投入主动运转，所以在对节制精度请求不高，又缺少电源、气源的场所，获得了愈来愈遍及的使用。

用于蒸汽管道的自力式压力调节阀，安置时必需实行器和管道之间加一个冷凝灌，不能让蒸汽进入实行器膜头，并且，调理阀必需头朝下安置，冷凝灌要高于膜头，初度使用，必定要将冷凝灌和膜头中加满水。

因而可知，自力式压力调节阀在蒸汽管道上使历时，安置、保护方面必定要多加细致，为包管调理阀畸形运转，万万不能让讨论漏水，不能让冷凝灌缺水，要按期查抄，当令加水。

别的，蒸汽压力如果较高，最佳选用活塞式实行器，而不取薄膜式实行器，由于膜片一般能经受的压力不跨越0.4Mpa,过此固然使用，却要大大低落使用寿命。

自力式压力调节阀的使用方法有两种，分为在常温下使用气体或低粘度液体场合和蒸汽场合。

一、自力式蒸汽调节阀操作说明在常温下使用气体或低粘度液体场合时的操作：1. 缓慢打开前后截止阀。

2. 松开排气塞，直到气体或液体从执行机构溢出。

3、然后重新拧紧排气塞，调节阀工作。

通过调节压力调节板，就可以得到需要的压力值，所以要注意压力显示值仔细调节，不要转动阀杆，因为它很慢。

自力式调节阀介绍

自力式调节阀介绍自力式调节阀（Self-operated control valve）是一种常见的工业控制装置，主要用于调节流体的流量、压力或温度，以满足工业过程中的需要。

与传统的电气或气动调节阀不同，自力式调节阀通过流体本身的能量来驱动阀门的开闭，不需要外部动力源，具有结构简单、维护方便、适用范围广等优点。

自力式调节阀的工作原理是通过阀门两侧不同的压力来产生一个力矩，推动阀芯上下移动，实现阀门的开闭。

根据阀芯位置的变化，调节阀可以根据工艺要求自动调节阀门的开度，控制流体的流量或压力。

自力式调节阀可广泛应用于石油、化工、冶金、发电等行业。

自力式调节阀由以下几个部分组成：阀体、阀芯、阀座、继电器和控制台等。

阀体是调节阀的主要结构，一般采用铸铁、铸钢等材料制成，具有良好的耐腐蚀性和耐高温性能。

阀芯是调节阀的核心部件，它决定了阀门的开度和流体的流量。

阀座是阀芯移动时的停靠位置，它可以防止流体的泄漏。

继电器和控制台是用来接收和处理控制信号的装置，通过它们可以实现对阀门开度的控制和调节。

自力式调节阀有多种结构类型，包括直通式、角式、直角式等，不同类型的调节阀适用于不同的工艺要求。

对于需要调节流量的设备，一般选择直通式调节阀；对于压力调节的设备，角式调节阀或直角式调节阀更为合适。

此外，自力式调节阀还可以根据需要安装附加部件，如手轮、指示仪表等，以实现手动操作或监测阀门的状态。

自力式调节阀的使用注意事项如下：首先，操作人员应熟悉设备的使用方法和操作规程，确保安全操作。

其次，定期检查和维护调节阀的运行状态，保持阀门的正常工作。

同时，根据工艺要求和设备状态，及时调整阀门的开度和流量，以确保流体的稳定运行。

最后，阀门的密封性能也需要定期检查和维护，防止泄漏和损坏。

总之，自力式调节阀是一种常用的工业控制装置，它广泛应用于各个行业的流体控制过程中。

它具有结构简单、维护方便、使用灵活等优点，可以实现对流体流量、压力和温度的精确控制。

自力式减压调节阀使用说明书

299H系列减压调节器简介警告！安装, 操作, 和维修过程由不够资格的人员执行可能会导致不适当调节和不安全操作。

任何一种情况都可能导致设备损坏或人身伤害。

当安装, 操作, 和维护299H 系列调节器时请使用合格的人员。

手册使用范围这本说明书提供安装, 调节, 和维护以及一系列对299H调节器的说明。

部分对67系列过滤器和设备其它部分的说明可以在单独的说明书里找到。

描述299H 系列减压调节器提供大容量的压力控制范围和多种类的应用。

299H 系列调节器具有一个完整地安装到驱动器外壳上的导向杆。

299H 系列调节器可以通过入口大小控制入口压力高达175磅/平方英寸(12,1bar)。

299HR型调节器上具有完整标志的减压元件位于导向杆上，打开可以缓解小量的超压情况。

规格警告！导向操作的调节器由导向杆和主阀构成，铭牌上标明了不允许超过的最大入口压力。

299H 系列的规格说明在第2页。

一些特殊调节器的规格自出厂时就标在驱动器上壳的铭牌上。

规格可用的配置299H型：具有完整地连接到驱动器外壳上的导向杆的导向操作减压调节器。

299HR型：带内部减压阀的299H型调节器可以缓解由热胀引起的小量超压。

体积大小和末端连接类型见表1入口大小决定的最大操作压力1/4×3/8英寸（6，4×9，5mm）…175磅/平方英寸（12，1bar）3/8英寸(9，5mm)…175磅/平方英寸（12,1bar）1/2英寸(12,7mm)…175磅/平方英寸（12,1bar）3/4英寸(19,1mm)…150磅/平方英寸（10,3bar）7/8英寸(22,2mm)…125磅/平方英寸（8,6bar）1英寸(25,4mm)…100磅/平方英寸（6,9bar）1-3/16英寸(30,2 mm)…80磅/平方英寸（5,5bar）最大出口压力66磅/平方英寸(4,6bar)出口（控制）压力范围见表2准确压力控制（固定因素）（PFM）绝对控制压力±1%(3)充分冲程的最小压差1.5磅/平方英寸(0，10bar)控制线连接3/4-英寸 NPT温度能力-20º至150ºF（-29º至66ºC）近似重量21磅（9.5公斤）固定限制的尺寸0.044-英寸（1.12mm），红色（标准）0.071-英寸（1.80mm），绿色（低）0.082-英寸（2.08mm），蓝色（更低）选择过滤器：安装在主体和导向杆之间的导向管上的P590系列过滤器。

自力式减压阀说明书

ZZYP型自力式减压阀运行维护手册ZZYP型自力式减压阀一、用途与特点ZZYP型自力式减压阀（简称调压阀）是利用被调介质自身能量实现自动调节的执行器产品。

该产品最大特点，能在无电、无气的场所工作，是一种节能产品。

压力设定值可在运行中随意调整。

常规产品采用快开流量特性，亦可采用线性、等百分比流量特性。

动作灵敏，减压比一般情况下最大可达10，最小为1.25，广泛应用于石油、化工、电力、冶金、食品、轻纺、居民楼群等各种工业设备中的气体、液体、蒸汽等介质低压差减压、稳压（用于控制阀后压力），或泄压、稳压（用于控制阀前压力）的自动控制。

二、结构与原理1、结构（图1）调压阀主要由执行机构、调节机构、导压管与接管等四部分组成。

执行机构有薄膜式（用于被调压力≤0.6Mpa）、活塞式（用于被调压力＞0.6Mpa）、波纹管式（用于高温或腐蚀性流体），调节机构为单座(波纹管平衡)型式(控制压力≤1.0MPa)。

产品外形图图12、原理（图2）图2a结构为单座式，阀后压力控制，初始状态常开。

原理：介质由箭头方向进入阀体，经阀芯、阀座节流后输出。

另一路经冷凝器（介质为蒸汽时使用）冷却后，引入执行机构膜室，其压力作用在膜片有效面积上产生一个推力，带动阀杆、阀芯位移，使节流口面积发生变化，达到减压稳压目的。

若阀后压力高于设定值，则作用在膜片上的力增大，压缩弹簧，带动阀芯位移，减小调压阀开度，直至阀后压力下降到设定值。

同理，若阀后压力低于设定值，由于弹簧反作用力，带动阀芯位移，增大调压阀开度，直至阀后压力上升到设定值图2b结构为单座式，阀前压力控制，初始状态常闭。

原理：介质由箭头方向进入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，引入执行机构膜室，其压力作用在膜片有效面积上产生一个推力，带动阀杆、阀芯位移，使阀门开启度增大，若阀前压力高于设定值，则作用在膜片上的力增大，压缩弹簧，带动阀芯位移，增大调压阀开度，直至阀前压力下降到设定值。

ZZYVP自力式微压调节阀说明书

浙江智科流体控制技术有限公司ZZYVP型自力式调节阀ZZYVP型带指挥器操作式自力式压力调节阀（简称压力阀）无需外加能源，利用被调介质自身能量为动力源，引入压力阀的指挥器以控制压力阀的阀芯位置，改变流经阀门的介质流量，使阀门后端压力（B型）或前端压力（K型）保持恒定。

ZZYVP主要用在阀前压力较高(0.2-0.8Mpa)而阀后力很低(0.5-100Kpa),例如50mmH20(水柱)的场合，ZZYP-16KII只用在泄氮装置上,并且与供氮装置配套使用。

单独使用时请用ZZVP阀代替。

1.气体减压如阀前0.2-0.8MPa(高于0.8Mpa时阀前面应加减压阀)，阀后0.5-100Kpa。

2.氮封装装置供氮和泄氮装置上□特点:1.压力设定在指挥器上实现，因而方便、快捷、省力、省时且可在运行状态下连续设定。

2.控制精确度比ZZY型自力式高1倍左右,故适合在控制精确度高的场合使用。

3.对同一台阀而言，调节范围比ZZY型自力式广。

4.反应特别灵敏,极小的压力(如50mm水柱的压力)或极小的压力变化都可以感染出来。

5.减压比特别大，例如阀前0.8Mpa,阀后50mmH2O,压差比达1600!控制阀后(ZZYVP-16B)控制阀前(ZZYVP-16K)(供氮装置)(泄氮装置)1□订货须知订货时请用户提供以下资料：调压阀名称、型号公称通径（mm）公称压力（MPa）额定流量系数（Kv）固有流量特性介质名称工作压力及范围阀体、阀内件及填料材质其他特殊要求6□ZZYVP 供氮装置连接尺寸及标准法兰标准：GB9113-2000；法兰密封面型式：凸面；信号接口：内螺纹M16×1.5；阀体法兰及法兰端面距离可以按用户指定的标准制造。

如ANSI、JIS、JPI 等标准□应用设计实例上例以贮罐1Kpa 为例1.ZZYVP-16B 阀门的取压位置应离贮罐(或缓冲罐)较近.2.压力表应置于取压点不远处,以免引起不必要的争议.3.ZZYVP-16B 阀后管道不宜太小(一般大于阀前管道).5□ZZYVP 供氮装置型号编制说明Z:执行器大类Z:自力式系列产品Y ：压力调节阀VP ：单座1.压力设定弹簧2.指挥器执行机构3.指挥阀4.针阀5主阀6空气过滤减压器其中ZZYVP控制阀后型可以用1台ZZYP自力式阀+1台ZZVP型微压阀代替其中ZZYVP控制阀前型可以用1台ZZVP型微压阀代替□主要零件材料:零件名称材料阀体ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2阀芯1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)PTFE阀座1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite)阀杆1Cr18Ni9、0Cr18Ni12Mo2橡胶膜片丁腈橡胶夹增强涤纶织物膜盖Q235、Q235涂PTFEO形圈耐油橡胶、聚四氟乙烯□应用举例：1.代替ZZV型微压阀ZZV型微压阀阀前一般要求介质压力≤0.1MPa,而ZZYVP型带指挥器操作式自力式压力调节阀则不受此限制。

ZZY型系列自力式压力调节阀说明书

产品技术规格选型说明书ZZY型自力式压力调节阀ZZY型自力式压力调节阀，是一种无需外来能源，而只依靠被调介质自身的压力变化达到自动调节和稳定阀前（或阀后）压力为恒定值的一种节能型压力调节阀。

该阀是一种理想的节能型产品，它广泛应用于蒸汽的保压与稳定，也适用于非腐蚀性气体，低粘度液体介质减压稳压（阀后）或泄压稳压（阀前）的自动控制。

标准技术参数阀体型式：直通单座/双座/三通铸造球形阀阀尺寸：DN20～300额定压力：PN16，PN40，PN63连接形式：法兰法兰标准：钢制法兰按GB9113-2000，JB/T-94 密封面型式：PN16为突面，PN40/63为凹凸面法兰端面距：按GB12221-89材料：ZG230-450（SCPH2）ZG0Cr18Ni9Ti（SCS13A）ZG0Cr18Ni12Mo2Ti（SCS14A）结构形式：·标准型（-5℃～+80℃）见图1 ·中温型(冷凝器)（＜+350℃）见图1·波纹管平衡型见图2·活塞平衡型见图3 压盖型式：螺纹式填料：V型聚四氟乙烯填料柔性石墨填料垫片：型式，齿型和平型材料，F4/改性F4，不锈钢+石墨阀内组件阀芯：·单座柱塞型阀芯见图1 ·压力平衡型式柱塞型阀芯见图4·双座柱塞型阀芯见图5金属密封软密封快开特性执行机构型式：薄膜式(用于被调压力≤0.6MPa)ZY70，ZY100，ZY200，ZY280，ZY400膜片材料：丁腈橡胶夹增强涤纶织物信号接口：内螺纹M16×1.5环境温度：-30℃～+70℃型式：活塞式（用于被调压力＞0.6MPa）ZYH28，ZYH70，ZYH103，ZYH133，ZYH188，ZYH201活塞材料：ZALSi12信号接口：内螺纹M16×1.5环境温度：-30℃～+70℃性能额定Kv值：参照第2页表1流量特性：快开（特殊可要求等百分比或线性）整机作用方式：·阀前压力控制见图2※特殊要求可采用等百分比特性或线性特性材料：1Cr18Ni9Ti0Cr18Ni12Mo2TiPTFE·阀后压力控制见图1压力调节范围：参照第2页表2阀前/阀后压力比：10:1～10:8参照第3页表3 压力控制精度：±5%附件调节手柄，其他附加规格（根据要求生产制造）·特殊检查，材料检查（制造记录表）无损检查，蒸气检查，低温检查·法兰背面加工·带排污栓·双重填料·蒸气夹套·禁油禁水处理·禁铜处理·特殊配管和接头·SUS304制品的外裸螺栓，螺母·盐害对策·防砂，防尘要求·热带地区规格·寒冷地区规格·真空（用途）阀座泄漏率（对于额定Kv值%）：金属密封小于0.01%（ANSI B16.104-1976Ⅳ级）软密封小于0.00001%以下（ANSI B16.104-1976Ⅵ级）外形尺寸：参照第5页表4产品重量：参照第8页表5型号编制：参照第8页型号编制油漆颜色：调节阀的气动执行机构和阀的表面应涂漆，不锈钢和铜的阀可不涂漆。

自力式压力调节阀说明书

2．原理
微压阀主要由检测执行机构和调节机构二部分组成。用于控制阀后压力的调压阀其结构和原理见图六。介质由箭头方向进入阀体，经阀芯、阀座节流后输出。另一路经导压管进入检测机构膜室，作用在膜片上，使阀芯作相应的位移，以达到自动控制流量之目的。如输出压力升高时，作用在膜片上的力增大，压缩弹簧，带动阀杆、阀芯位移，使阀座和阀芯的流通面积减小，直到阀后压力降低到设定值为止。同理，如输出压力降低时，作用在膜片上的力减小，由于弹簧的反作用力，推动阀杆，使阀芯和阀座的流通面积增大，直到阀后压力升高到设定值为止，设定值可通过弹簧的调节而得到。
一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开
启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。
3.规格和技术参数：
3.1公称通径：DN15~350
3.2公称压力：PN16、40、64
3.3流量特性：快开
3.4性能指标：符合Q/SF.J02.01.04-1997
25
1.2
55
70
180
23.76
70.8
134
233
22
1.0
60
79
180
28.27
104
155
299
22
0.8
65
84
180
33.17
230
220
314
54
0.5
70
92
190
38.48
75
92
190
44.16
80
96
190
50.27
85
101
190
56.745
