设备自动化监控系统--概述
提高操作者 工作效率
提高大楼 内部舒适程度
提供高效的
设备管理手段
节约能源
加强设备的 安全保护 奠定系统集成基础
DDC控制器
楼宇自控系统应用
冷水机组
水 热水锅炉
热交换系统 给排水系统
风
环境参数
电
空调机组 通风
照明系统 电力监测
电梯系统
整理版课件
16
设备自动化监控系统-系统设备
大屏幕
灯光、音响
3
弱电系统内容
一、综合布线系统 二、计算机网络系统 三、智能安防系统 四、设备自动化监控系统 五、管理一卡通系统 六、多功能会议系统 七、机房建设系统
子系统设计
整理版课件
5
综合布线系统-系统图
1#
2#
1层配线间
管理-2层、-1层、1层 信息点73个;电话点73个
1层配线间
管理1层、2层 信息点194个;电话点34个
弱电系统知识简介
整理版课件
0
现代建筑的构成
智能化
土建
现代建筑
MODERM BUILDING
整理版课件
装潢
机电
1
总体认知--弱电系统划分
建设部建筑管理司 对智能化系统的分类
1.计算机管理 2.楼宇设备自控 3.保安监控及防盗报警系统
4.智能卡系统 5.通讯系统
6.卫星及共用电视
7.车库管理系统 8.综合布线系统 9.计算机网络系统
徘徊检测
有别于普通的数字监控、更智能、更安全!
整理版课件
10
智能安防系统--周界电子围栏
高威慑( 高压电网+警示标志)
弱电系统介绍ppt课件

三、各主要弱电系统概述:
红外对射探测器结构示意图
三、各主要弱电系统概述:
红外对射探测器接线示意图
三、各主要弱电系统概述:
主动式(周界报警系统)
三、各主要弱电系统概述:
周界红外报警系统常见问题及处理措施: 1)误报:
对于周界红外报警系统来讲,误报可以说是最常见的问题,主要原 因有天气原因(如下雪、下雨、大雾、冰雹、沙尘天气、大风天气)、 现场环境因素(如大树枝叶、小动物出没、灰尘污物、蜘蛛网)、安装 原因(如安装支架/基础松动摇晃、对位不准、电源电压过高/过低、接收 机对着太阳光、电路故障)等,针对这些问题应采取相应的措施来处理。
Ⅱ、双绞线芯线颜色说明: 双绞线由4对8根不同颜色的
芯线组成,每2根芯线按一定的规 则绞织在一起,组成一对。它们 颜色分别为蓝白、蓝、橙白、橙 、绿白、绿、棕白、棕;
三、各主要弱电系统概述:
Ⅲ、水晶头标准做法有两种,分别为586A和586B。 568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕 568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕
物理地址:MAC地址(也叫物理地址、硬件地址或链路地址,由网络设备制 造商生产时写在硬件内部,形如08:00:20:0A:8C:6D。
网络地址:IP地址,子网掩码 ,网关 网络服务:AD、IIS、WINS、DNS,DHCP、FTP、SMTP、Telnet等 网络协议:TCP/IP、IPX/SPX、NetBEUI 网络设备:交换机、路由器、服务器、防火墙…… 操作系统:Microsoft系列、Linux、Unix、Mac OS等 网络扩扑结构:总线型、星型、环型、树型和混合型
需要检查接收机上报警指示灯是否亮,如指示灯亮,可能为发射机 和接收机不在同一高度和直线上,需要重新调整安装高度和微调方向; 或附近有其他发射机或光源干扰,可以采取重新调整频率开关,避免干 扰频率或更换位置避开干扰光源的直射;或发射机和接收机频段不一致, 需要重新设置频率选择开关。如果指示灯不亮,需要拆开接收机外壳检 查继电器触点是否正常。
《强电系统》课件

04
强电系统的设计与运行
系统设计与优化
需求分析
根据用户需求和系统规模,进行详细的需求分析 ,明确系统的功能和性能要求。
方案设计
根据需求分析结果,制定系统设计方案,包括硬 件配置、软件架构、通信协议等。
系统优化
根据实际运行情况,对系统进行优化调整,提高 系统的运行效率和稳定性。
运行维护与故障处理
发电机
将机械能转换为电能的设备,通 常由汽轮机、水轮机或柴油机驱 动。
电动机
将电能转换为机械能的设备,用 于驱动各种机械和设备。
变压器与开关柜
变压器
用于升高或降低电压的设备,由一个或多个绕组组成,通过电磁感应原理工作 。
开关柜
一种封闭式配电装置,用于接收和分配电能,具有控制、保护、测量等功能。
电缆与电线
电缆
由多根绝缘电线组成的集合体,用于 传输电能。根据用途可分为电力电缆 、控制电缆等。
电线
单根或多根金属线绕在一起组成的导 线,用于传输电能。
保护装置与测量仪表
保护装置
用于保护电路和设备免受过载、短路等 故障影响的装置,如断路器、熔断器等 。
VS
测量仪表
用于测量电路和设备的各种参数,如电流 、电压、功率等,如电流表、电压表、功 率表等。
02
强电系统的基本原理
电流与电压
电流
电流与电压的关系
电荷的定向移动形成电流,通常用符 号I表示,方向从正极流向负极。
电压是形成电流的原因,即电压越大 ,电流越大。
电压
电场中电势差,通常用符号V表示, 单位是伏特(V)。
电阻与电感
1 2
电阻
表示导体对电流阻碍作用的物理量,用符号R表 示,单位是欧姆(Ω)。
城市综合体项目强弱电系统介绍(PPT 46张)

防雷系统与接地系统
• • • 本工程按第二类防雷建筑物设计; 采用建筑物基础共享接地装置,接地电阻值<0.5Ω。 影院接地按要求单设接地电缆,满足影院标准。
负荷指标
序 号 单体/区域 负荷名称 商业零售 餐厅 西餐厨房 中餐厨房 美食广场/美食街(含厨房) 1 购物中心 娱乐场所(电玩、SPA、儿童娱乐等) 电影院 空中花园(冰场) 大型超市 主力店 公共区域 商业零售 餐厅 2 商业街 (含独立商业楼) 厨房 负荷指标 120 80 600 400 400 150 150 180 120 100 60 150 100 500 单位 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2
6 7
8
9
设备机房
后勤区
-
20
40
W/m2
W/m2
购物中心/超高层办公楼T1均为集中制冷形式,表中数据不包含中央空调系统用电;
供配电系统示意图
10kV高压进线Ⅰ Ⅱ Ⅲ Ⅳ
主变电站 分变电站(Ⅰ Ⅱ ) 分变电站(Ⅲ Ⅳ ) B1F 平面图 10kV高压进线
供配电系统示意图(续)
Ⅰ路 10kV高压电缆进线
会所
银行 公共区域
150
150 40
W/m2
W/m2 W/m2
负荷指标(续)
序 号 单体/区域 负荷名称 办公区 3 超高层办公楼T1 门厅/大堂/会议室 公共区域 办公区 4 SOHO办公楼T2 门厅/大堂 会议室 公共区域 5 普通公寓 T3、T4、T6 精品公寓T5 地下车库 客房(电厨房) 公共区域 客房(电厨房) 公共区域 负荷指标 100 100 40 80 80 100 40 80 20 80 20 15 单位 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2 W/m2

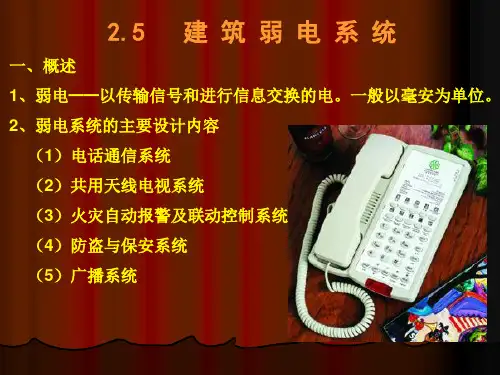

建筑装饰设备工程——弱电系统-PowerPoint演示

3、自动门在防盗保安系统中的应用
六、广播系统 1、有线广播
广播控制室的位置确定原则
2、扩声系统 (1)分类及技术指标 (2)扩声控制室位置的确定
卫星频道发射应答控制器
扬声器
树立质量法制观念、提高全员质量意 识。20.10.2720.10.27Tuesday, October 27, 2020
电话站的建造方式一般有三种情况: (1)附建在其他房间内; (2)当电话站设备容量较大时(800门以上),可以单独建造; (3)利用原有房屋进行改建。
3、用户线 (1)直接配线
(2)交接配线箱
交接箱配线
(3)电话线路的敷设 明敷:用卡钉固定敷设于墙角等不明显处。 暗敷:穿于钢管或塑料管内,埋设于墙边或楼板中。
人生得意须尽欢,莫使金樽空对月。02:58:2902:58: 2902:5810/27/2020 2:58:29 AM
安全象只弓,不拉它就松,要想保安 全,常 把弓弦 绷。20.10.2702:58:2902:58O ct-2027-Oct-20
加强交通建设管理,确保工程建设质 量。02: 58:2902:58:2902:58T uesday , October 27, 2020
专注今天,好好努力,剩下的交给时 间。20.10.2720.10.2702:5802:58:2902:58:29Oct-20
牢记安全之责,善谋安全之策,力务 安全之 实。2020年10月27日 星期二2时58分 29秒T uesday, October 27, 2020
相信相信得力量。20.10.272020年10月 27日星 期二2时58分29秒20.10.27
