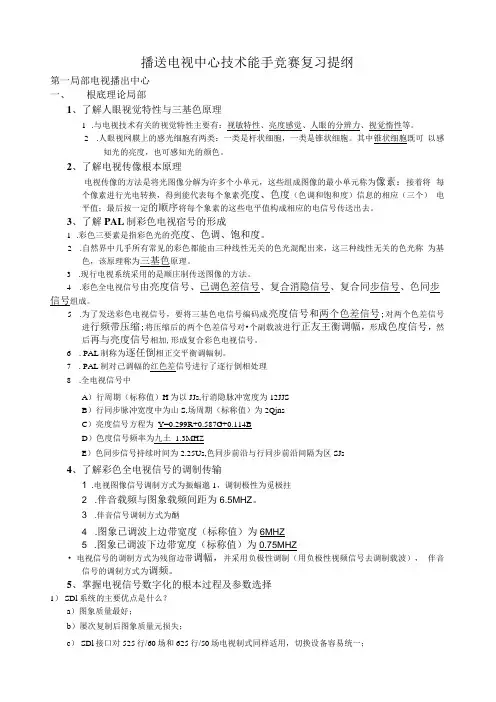

广播电视技术能手竞赛复习提纲及内容

广播电视中心技术能手竞赛复习提纲

第一部分电视播出中心

一、基础理论部分

1、了解人眼视觉特性与三基色原理

1.与电视技术有关的视觉特性主要有：视敏特性、亮度感觉、人眼的分辨力、视觉惰性等。

2.人眼视网膜上的感光细胞有两类：一类是杆状细胞，一类是锥状细胞。其中锥状细胞既可以

感知光的亮度，也可感知光的颜色。

2、了解电视传像基本原理

电视传像的方法是将光图像分解为许多个小单元，这些组成图像的最小单元称为像素；接着将每个像素进行光电转换，得到能代表每个象素亮度、色度（色调和饱和度）信息的相应（三个）电平值；最后按一定的顺序将每个象素的这些电平值构成相应的电信号传送出去。

3、了解PAL制彩色电视信号的形成

1．彩色三要素是指彩色光的亮度、色调、饱和度。

2．自然界中几乎所有常见的彩色都能由三种线性无关的色光混配出来，这三种线性无关的色光称为基色，该原理称为三基色原理。

3．现行电视系统采用的是顺序制传送图像的方法。

4．彩色全电视信号由亮度信号、已调色差信号、复合消隐信号、复合同步信号、色同步信号组成。

5．为了发送彩色电视信号，要将三基色电信号编码成亮度信号和两个色差信号；对两个色差信号进行频带压缩；将压缩后的两个色差信号对一个副载波进行正交平衡调幅，形成色度信号，然后再与亮度信号相加，形成复合彩色电视信号。

6．PAL制称为逐行倒相正交平衡调幅制。

7. PAL制对已调幅的红色差信号进行了逐行倒相处理

8. 全电视信号中

A)行周期（标称值）H为64 μs，行消隐脉冲宽度为12 μs

B)行同步脉冲宽度ψ为μS，场周期（标称值）为20 m s

C)亮度信号方程为Y=+0.587G+

D)色度信号频率为?sc±

E)色同步信号持续时间为μs，色同步前沿与行同步前沿间隔为μs

4、了解彩色全电视信号的调制传输

1.电视图像信号调制方式为振幅调制，调制极性为负极性

2.伴音载频与图象载频间距为。

3.伴音信号调制方式为调频

4.图象已调波上边带宽度（标称值）为6MHZ

5.图象已调波下边带宽度（标称值）为

电视信号的调制方式为残留边带调幅，并采用负极性调制（用负极性视频信号去调制载波），伴音信号的调制方式为调频。

6.

5、掌握电视信号数字化的基本过程及参数选择

1)SDI系统的主要优点是什么？

a)图象质量最好；

b)多次复制后图象质量元损失；

c)SDI接口对525行/60场和625行/50场电视制式同样适用，切换设备容易统一；

d)采用SDI接口可以继续使用现有的演播室结构和同轴电缆，现存体系结构和同轴电缆是非常可靠

的。

e)SDTI接口用途及传输速度。

f)SDTI接口可在现有的SDI系统中传输打包的压缩数字视频信号，减少解压和压缩的次数，减少

图象质量损失。可用4倍正常速度的高速传输。

2)SDI系统内的信号传输速率是多少？

固定速率270Mbps或360Mbps（16：9格式）。

3)文件的含义？

文件是有关内容的比特拷贝。文件传送一般以异步、无差错的方式进行传输，并以寻址的方式将数据送到用户端。

4)流的含义？

流是一种连续的进程，是指将电视节目内容（包括视频、音频、元数据等）从发送端连续传送到一个或多个接收端。

5)数字化是指？

将模拟信号转换为数字信号进行处理、存储和传输。

6)数据化是指？

数据化的实质是文件化，即将流形式的内容转变为数据块形式的文件。

7)制作播出系统中的主要设备包括什么？

摄像机、录像机、编辑机、同步机、视音频放大器、视音频处理器、特持切换台、调音台、播出切换台、自动或手动播出控制设备、服务器、工作站、素材库、存储媒介、网络和网络管理设备、字幕、动画、台标、时钟信号发生器、监视器、帧同步器、视音频矩阵、接线柜、跳线板、通讯联络设备等。

8)模拟分量信号的抽样频率？

亮度信号Y的抽样频率为，色度分量信号Cr和Cb的抽样频率为。

9)4：2：2抽样

4：2：2抽样的亮度信号Y的抽样频率为，色度分量信号Cr和Cb的抽样频率为。

4：2：0抽样

4：2：0抽样的亮度信号Y的抽样频率为，色度分量信号Cr和Cb的抽样频率为，每2个亮度样点对应1个Cr和Cb样点，每一场在垂直方向上也是每两行Y样点含一行Cr和Cb样点。

10)量化

将抽样的样值变为在幅度上离散的有限个二进制信号。

11)量化噪声

量化误差是数字系统中特有的损伤源，可以把量化误差看着一种噪声。

12)流与文件的区别是什么？

文件传送，设备之间的链路必须能够在接收数据中断时进行重发，就需要用双向链路。

13)流传输是一个单向的进程，需要向接收端传同步信息，并用特定的参数要求来保证传输质量，这些参

数包括比特率、抖动、漂移、传输延时等。

14)定时基准信号（TRS）

每一行的数字有效行数据流之后，通过复用方式加入两个定时基准信号。在行消隐期间留出8个数据字位置，用于传送定时基准信号。对于625/50扫描标准，EA V的位置是字1440-1443，SA V的位置是724-1727。在场消隐期间，EA V和SA V信号保持同样的格式。

15)在串行分量数字信号的消隐期间可传送多少路数字声音信号？

可传送16路AES/EBU 20比特的数字声音信号。

16)用同轴电缆传输SDI信号时，电缆长度的典型限制条件？

是在时钟频率上电缆对信号的衰减量不超过30dB。

17)SDI串行接口的电特性是？

A.通道编码为加扰的NRZI；

B.非平衡输入、输出；

C.输入、输出阻抗：75欧姆；

D.信号幅度：800mV

18)SDTI数据信息在具有SDI接口的监视器上，可看到什么样的画面？

19)数字信号的“合法”与“有效”

满足模拟分量的电平限制范围的一套信号是合法信号，一套合法的模拟信号能够编码重现出色域图内的颜色就是有效的。

6、掌握我国标清数字电视演播室标准

A)数字电视是将模拟电视信号经取样、量化和编码后转换成用二进制数表示的数字信号，然后

进行各种处理，如编码、调制、传输、存储等。

B)在4：2：2编码方式下，10bit量化时的总数码率为：

C)(MHz)×10（bit）+2×(MHz)×10（bit）＝270Mbps

D)误码控制通常包括误码检测和误码校正两个方面。

E)SDI信号的视频切换开关的带宽为135MHz以上。

7、掌握标清数字分量电视信号接口

（1）、SDI信号标准幅度为800mv，单位时间间隔UI=μS ，眼图主要参数为抖动、上升时间、过冲等

（2）什么是串行数字视频信号？

符合国家标准GB/T14857-1993《演播室数字电视编码参数规范》并符合GB/T17953-2000《422数字分量图像信号的接口》规定的数据流信号

（3）数字视频信号特性

10比特量化、270Mbps串行数据流，包括定时基准信号和辅助信号（可包含嵌入音频信号），接口为SDI标准，标称幅度800mv，单位时间间隔UI＝

（4）眼图主要参数

抖动：（J），指数字信号跳变沿在时间上对其理想位置的随机时间偏离。用ps或UI的百分数标记上升时间：（?t）,指标称幅度的20％－80％所经历的时间

过冲：(δ),以标称幅度的百分数标记

幅度：（L）

8、掌握演播室数字音频参数和接口

第二章

1．广播级音频抽样频率是？

48KHz
