KD2676型兆欧表使用说明书
航空用兆欧表-使用说明书
航空用兆欧表使用说明书
1、使用兆欧表的注意事项
(1)测量绝缘电阻必须在被测设备和线路停电的状态下进行。
对含有大电容的设备，测量前应放电，测量后也应及时放电，放电时间不得小于2min,以保证人身安全。
(2)兆欧表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接,以避免线间电阻引起的误差。
(3)摇动手柄时应由慢渐快至额定转速120r/min。
在此过程中，若发现指针指零，说明被测绝缘物发生短路事故，应立即停止摇动手柄，避免表内线圈因发热而损坏。
(4)测量具有大电容设备的绝缘电阻时，读数后不能立即停止摇动兆欧表，以防止已充电的设备放电而损坏兆欧表，应在读数后-边降低手柄转速，一边拆去接地线。
在兆欧表停止转动和被测物充分放电前不能用手触及被测设备的导电部分。
(5)测量设备的绝缘电阻时，应记下测量时的温度、湿度，被测设备的状况等，以便分析测量结果。
2、使用兆欧表测量电气设备绝缘电阻的步骤
(1)正确选择兆欧表:选择兆欧表的原则是:
①其额定电压一定要与被测电气设备或线路的工作电压相适应;
②兆欧表的测量范围也应与被测绝缘电阻的范围相符合，以免引起大的读数误差。
(2)兆欧表的正确接线：如前文所述，此处不再重复。
(3)使用兆欧表前的检查:
在兆欧表接通被测电阻前，摇动手柄使发电机达到120 r/min的额定转速，观察指针是否指在标度尺的“∞”位置;再将端钮L和E短接,缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。
如果指针不能指在相应的位置，表明兆欧表有故障，必须检修后才能使用。
(4)用兆欧表测量电气设备的绝缘电阻:测量步骤要正确,测量结果需在允许误差范围内。
KD2676型兆欧表使用说明书
KD2676型兆欧表使用说明书武汉华理电力设备有限公司1 性能特点●适于在各种电气设备的保养、维修、试验及检定中作绝缘测试。
●绝缘阻值分度线均匀清晰、便于准确读数。
●操作简捷，携带方便。
●低耗电，用8×1.5V(AA,R6)电池供电，使用时间长。
●具有电池容量检查功能。
●有单电压机型和双电压机型，额定电压、量程合理配置成多种规格，适用面广。
●采用先进数字处理技术，容量大、抗干扰能力强，能满足高压、高阻、大容量负载测试的要求，示值准确、稳定、可靠。
●具有防震、防潮、防尘结构，适应恶劣工作环境。
●保护功能完善，能承受短路和被测电容残余电压冲击。
2 技术指标2.1 主要指标2.3 绝缘电阻： ≥50M Ω (1000V) 2.4 耐压： AC 5kV 50Hz lmin2.5 工作温度与湿度： 0℃ ～ +40℃ 85％RH 2.6 贮存温度与湿度： 一10℃ ～ ＋50。
C 90％RH 2.7 电源： 8×1.5V(AA ，R6) 电池 2.8 耗电： 不大于150mA(E 、L 端开路时) 2.9 外形尺寸： 255mm(L)×135mm(W)×80mm(D) 2.10 重量： ≈1kg注:此说明书所述技术指标仅适于您现用的仪表,本公司有权对其予以变更。
3 仪表外形1 高压开关按钮2 机械零位调节纽3 低量程指示灯4 高量程指示灯5 电源指示灯6 E 端(接地)7 G端(屏蔽) 8 L 端(线路) 9 高压指示灯 10 表 盘 11 选择开关 12 电池盒(背面)4 使用方法敬告：●确认被测试品安全接地，试品不带电。
●确认仪表E端（接地端）已接地。
●按了高压开关按钮后，仪表E、L端就有高电压输出，请注意安全!●测试完毕，请及时关闭高压和工作电源。
4.1 零位校准选择开关置[OFF]位置，调节机械零位调节钮使仪表指针校准到标度尺的“∞”分度线上。
4.2 电池检查及更换选择开关置[BATT.CHECK]位置，当指针指在表盘右下方带箭头的标度[BATT.GOOD]区域内时，表示电池正常，否则需更换电池。
兆欧表的使用方法
兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。
o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。
注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。
，2、检查被测电气设备和电路，看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。
(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。
2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。
保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。
“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。
3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。
通常都要摇动一分钟后，待指针稳定下来再读数。
如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。
若测量中发现指针指零，应立即停止摇动手柄。
4、测量完毕，应对设备充分放电，否则容易引起触电事故。
5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

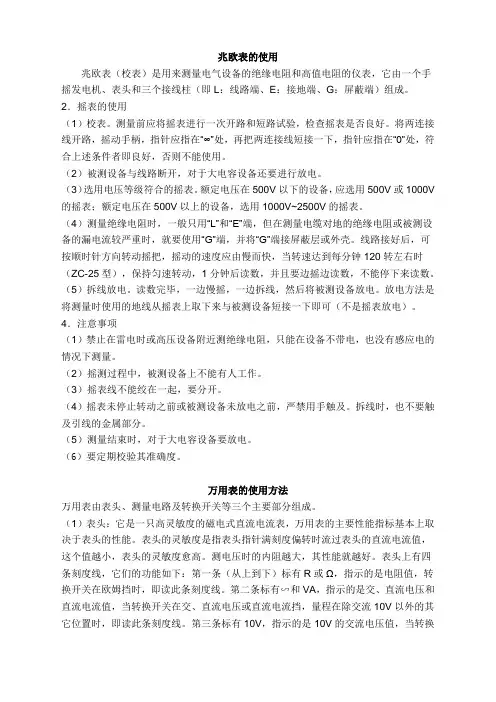

兆欧表的使用
兆欧表的使用兆欧表（校表）是用来测量电气设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
额定电压在500V以下的设备，应选用500V或1000V 的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
4．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
万用表的使用方法万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
兆欧表说明书打印版
1、注意事项1.1、阅读指导⏹仪表的显示是通过七段数码管(LED)实现的，因此有些字符的显示与用户平时看的有所差别，它们的对应关系如下：1.2、注意事项⏹请在了解了仪表的接线和操作后再测试或者安装仪表。
⏹仪表使用前需预热10分钟（上电后最早10分钟测量结果误差大）。
⏹仪表使用需注意潮湿、灰尘对测量结果的影响，可对仪表内部、壳体进行清洁及干燥处理，使用过程中需保持仪表接线端子周围无干扰物，不可用手触摸仪表接线端子周围。
⏹仪表电阻输入超量程时显示“1 . ”，超量程状态下通讯读测量值会返回“32767”(0x7FFF)。
⏹仪表供电为220V2、操作指南2.1、按键说明1： PARA键，短按为切换上下操作窗口（小数点指示或数码管闪动），长按进入参数设置界面、系统菜单和调试菜单切换。
2： MOVE键，短按为修改参数时移动修改指示（数字闪烁），长按为参数设置界面返回到测量界面。
3： UP键，短按为修改参数时数字加1或参数选择。
3： DOWN键，短按为修改参数时数字减1或参数选择。
2.2、参数修改操作说明1：进入参数设置界面，在测量状态长按键进入系统菜单（在系统菜单下长按键进入调试菜单），上窗口最后一位小数点亮，指示当前操作窗口为上窗口。
2：选择参数，短按选择参数，短按确定后下窗口最后一位小数点亮或数字闪动，指示当前操作的窗口为下窗口。
3：修改参数，短按修改或切换参数值，短按移动修改指示（数字闪烁）。
4：保存参数，短按确定保存参数，上窗口最后一位小数点亮，指示当前操作窗口为上窗口。
5：退出参数设置，长按键返回测量界面。
2.3调试操作说明1：参考2.2.1。
2：零阻值校准，短按选择rF-L参数，短按确定后下窗口最后一位小数点亮，指示当前操作的窗口为下窗口，短按使下窗口显示CLEA，短接仪表电阻输入端，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存零阻值校准参数，仪表下窗口显示donE。
3：标准阻值校准，短按选择rF-H参数，短按确定后下窗口最后一位数字闪动，指示当前操作的窗口为下窗口，此时仪表输入端接已知阻值的标准电阻，修改下窗口值为标准电阻值，等待仪表上窗口指示值稳定、跳动小（大约10秒），短按保存标准阻值校准参数，仪表下窗口显示donE。
兆欧表的使用
高压开关柜辅助回路和控制回路的绝缘电阻：
试验周期： 1）1～3年；2）大修后。 试验要求：绝缘电阻不应低于2MΩ 。 试验说明： 采用1000V兆欧表。
套管主绝缘及电容型套管末屏对地绝缘电阻：
试验周期： 1）1～3年；2）大修后；3）必要时。 试验要求： 1)主绝缘的绝缘电阻值不应低于 10000MΩ；2)末屏对地的绝缘电阻不应低于1000MΩ 。 试验说明： 采用2500V兆欧表。
主讲人——傅亦民
一、什么叫兆欧表
数字兆欧表又叫摇表也可以称为绝缘电 阻测试仪，是一种简便、常用的测量高电阻 的直读式仪表，可用来测量电路、电机绕组、 电缆、电气设备等的绝缘电阻。
手摇式兆欧表
电动式兆欧表
兆欧表原理：当以120转/分速度均匀摇 动手柄时，表内的直流发电机输出该表的额 定电压，在线圈1与被测电阻间有电流I1，在 线圈2与表内附加电阻R2有电流I2，两种电流 与磁场作用产生相反的力矩，当I1电流最大 （即被测电阻为0），指针指向刻度0。当I2 电流最大（即开路状态），指针指向刻度无 穷大∝，当被测电阻为一定值时，指针指在 被测电阻的数值，由于兆欧表没有游丝，不 能产生反作用力矩，所以兆欧表在不测时停 留在任意位置（即不定位），而不是回到零， 这跟其他指针式的仪表有区别的。
检温计绝缘电阻： 试验周期：大修时。 试验要求：绝缘电阻值自行规定。 试验说明：用250V及以下的兆欧表。
变压器的绝缘电阻、吸收比、极化指数： 试验周期： 1)1～3年或自行规定； 2)大修后； 3)必 要时。 试验要求：1)绝缘电阻换算至同一温度下，与前一次 测试结果相比应无明显变化； 2)吸收比(10～30℃范 围)不低于1.3或极化指数不低于1.5 。 试验说明： 1)采用2500V或5000V兆欧表；2)测量前 被试绕组应充分放电；3)测量温度以顶层油温为准， 尽量使每次测量温度相近；4)尽量在油温低于50℃时 测量，不同温度下的绝缘电阻值一般可按下式换算
兆欧表摇表的使用方法
兆欧表摇表的使用方法兆欧表俗称摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧（MΩ），故称兆欧表。
兆欧表的种类有许多，但其作用大致相同。
手摇式兆欧表电子式兆欧表1、兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。
所以测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。
一般状况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。
2、绝缘电阻的测量方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（L），在下方较小的一个接线柱上标有“爱护环”（或“屏蔽”）（G）。
（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）牢靠地接地（一般接到某一接地体上），将“线路”接线柱（即L接线柱）接到被测线路上，如下图所示。
连接好后，顺时针摇动兆欧表，转速渐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。
实际使用中，E、L两个接线柱也可以任意连接，即E可以与接被测物相连接，L可以与接地体连接（即接地），但G接线柱决不能接错。
（a）测量线路的绝缘电阻（b）测量电动机绝缘电阻（c）测量电缆绝缘电阻（2）测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），L 接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
（3）测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接，接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接，如上图c所示。
3、使用留意（1）使用前应作开路和短路试验。
使L、E两接线柱处在断开状态，摇动兆欧表，指针应指向“∞”；将L和E两个接线柱短接，渐渐地转动，指针应指向在“0”处。
兆欧表操作规程
ZZZZ有限公司企业标准兆欧表操作规程Q/ZZZZ999-2023替代Q∕ZZZZ-999-20101目的规定操作者在使用兆欧表应达到的要求。
2适用范围本规程适用于兆欧表的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训，并有公司授权。
4操作要求4.1操作者应熟悉设备的结构及性能。
4.2操作者必须经过专业培训，方可上机操作。
4.3测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤：1.兆欧表选用规定兆欧表的电压等级应高于被测物的绝缘电压等级。
2.绝缘电阻的测量方法兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”（E）和“线路”（1）,在下方较小的一个接线柱上标有“保护环”（或“屏蔽”）（G）。
（1）线路对地的绝缘电阻将兆欧表的“接地”接线柱（即E接线柱）可靠地接地（一般接到某一接地体上），将“线路”接线柱（即1接线柱）接到被测线路上。
连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。
实际使用中，Ex1两个接线柱也可以任意连接，即E可以与接被测物相连接，1可以与接地体连接（即接地），但G接线柱决不能接错。
3.测量电动机的绝缘电阻将兆欧表E接线柱接机壳（即接地），1接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
4.测量电缆的绝缘电阻测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接,接线柱1与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接。
5、注意事项：5.1、使用前应作开路和短路试验。
使1、E两接线柱处在断开状态，摇动兆欧表，指针应指向“8”；将1和E两个接线柱短接，慢慢地转动，指针应指向在“0”处。
这两项都满足要求，说明兆欧表是好的。
兆欧表的使用方法及要求
兆欧表的使用要领及央供之阳早格格创做1.丈量前，应将兆欧表脆持火仄位子，左脚按住表身，左脚摇动兆欧表摇柄，转速约120r/min，指针应指背无贫大（∞），可则证明兆欧表有障碍.2.丈量前，应切断被测电器及回路的电源，并对于相闭元件举止临时接天搁电，以包管人身与兆欧表的仄安战丈量截止准确.3.丈量时必须粗确接线.兆欧表公有三个接线端（L、E、G）.丈量回路对于天电阻时，L端与回路的裸露导体对接，E端对接接天线或者金属中壳；丈量回路的绝缘电阻时，回路的尾段与尾端分别与L、E对接；丈量电缆的绝缘电阻时，为预防电缆表面揭收电流对于丈量粗度爆收效率，应将电缆的屏蔽层接至G端.4.兆欧表接线柱引出的丈量硬线绝缘应良佳，二根导线之间跟导线与天之间应脆持适合距离，免得效率丈量粗度；5摇动兆欧表时，不克不迭用脚交战兆欧表的接线柱战被测回路，以防触电.6.摇动兆欧表后，各接线柱之间不克不迭短接，免得益坏.使用兆欧表丈量绝缘电阻时应注意的问题兆欧表又称摇表，是由下压脚摇收电机及磁电式单动圈流比计组成，具备输出电压宁静，读数粗确，噪音小，摇动沉，且拆有预防丈量电路揭收电流的屏障拆置战独力的接线柱.1.丈量前应粗确采用表计的典型，使表计的额定电压与被测电气设备的额定电压相切合，额定电压500V及以下的电气设备普遍采用500~1000V的兆欧表，500V以上的电气设备采用2500V兆欧表，下压设备采用2500~5000V兆欧表.2.使用兆欧表时，最先鉴别兆欧表的佳坏，正在已接被试品时，先启动兆欧表，其指针不妨降下到“∞”处，而后再将二个接线端扭短路，缓缓摇动兆欧表，指针应指背“0”处，切合上述情况道是兆欧表是佳的，可则不克不迭使用.3.使用时必须火仄搁置，且近离中磁场4.接线柱与被试品之间的二根导线不克不迭绞线，应分启单独对接，以预防绞线绝缘不良而效率读数.120r/min转速，待调速器爆收滑动后，即为宁静的读数，普遍应与1min后的宁静值，如创制指针指整时不允许连绝摇动，以防线圈益坏.6.正在雷电战临近有戴下压导体的设备时，克制使用仪容举止丈量，吸有正在设备不戴电，而又不可能受到其余感触电而戴电时，才搞举止.7.正在举止丈量前后对于被试品一定要举止充分搁电，以包管设备及人身仄安.8.丈量电容性电气设备的绝缘电阻时，应正在博得宁静值读数后，先与下丈量线，再停止转化脚柄.测完后坐时对于被测设备接天搁电.9.预防剧烈少久振动，使表头轴尖、宝石受益而效率刻度指标10.仪容正在不使用时应搁正在牢固的场合，环境温度不宜太热或者太热，切勿搁正在干润或者肮脏的大天上，应预防置含腐蚀效率的气氛附近.针对于遥测10KV变压器的绝缘值，使用ZC系列携戴型兆欧表，有的存留三个误区误区一：兆欧表的额定电压战被测电气设备的电压不相切合.即尝试变压器下压战矮压线圈应使用分歧的兆欧表：对于0.4KV侧线圈的绝缘施加接流2KV动做耐压考查电压，正在60s内无打脱、闪络等非常十分情形，而10KV则是施加接流42KV动做耐压考查电压.所以丈量下压对于矮压、下压对于天及铁芯对于天的绝缘电阻值应使用2500KV，量程为2500MΩ以上的兆欧表.0.4KV侧的矮压对于天只可使用500V或者1000V的兆欧表，若用500V及1000V的兆欧表丈量额定电压下于500V战1000V的下压侧，丈量截止有缺点.若用额定电压太下的兆欧表丈量矮压侧的绝缘电阻值，则大概益害绝缘.误区二：不采与二部分协共支配的丈量要领.“读与上述数值后，应正在脚柄转化对接止的情况下断启被试品，而后才搞停止摇转，以预防由于试品电容积散的电荷反馈搁电而益坏兆欧表.”那是普遍使用证明书籍或者课本中罕睹的使用要领介绍，但是相称多的尝试人员，接线之后便摇测，所以有很多兆欧表元件遭益坏、或者使用一二次后便制成兆欧表的报兴及返建.咱们使用兆欧表时采与二人协共的支配要领丈量，接佳尝试线之后，一人控制转化兆欧表脚柄战读数，另一人脚拿尝试端对于准试品听从转化兆欧表脚柄支配者的下令：“拆接试品、推启、搁电”的心令.误区三：使用普遍花线、胶织线代替兆欧表博用线，那是极为不典型的搞法.果为普遍花线、胶织线的绝缘值近近矮于博用考查线.博用考查线不会果脚拿端头拆接试品而效率绝缘值，好同普遍花线、胶织线正在摇测时还大概打伤支配者.共时要妥擅保存博用考查线，包罗ZC48型电子兆欧表的博用电源线战考查探针.。
兆欧表使用说明
兆欧表(摇表)用来测量在高电压的情况下的电阻值，称为绝缘电阻
兆欧表的使用方法及要求
1.
测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/m i n，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.
测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
摇动兆欧表后，各接线柱之间不能短接，以免损坏。
兆欧表的使用
兆欧表的使用1、兆欧表的使用方法和注意事项（1）使用方法选择兆欧表电压等级时，一般额定电压在500伏以下的设备选用500伏的兆欧表，额定电压在700伏以下的设备选用1000伏的兆欧表，在一般情况下选择兆欧表的电压可以参照兆欧表的选择举例表：兆欧表的选择举例表选择量限范围时，一般应注意不要使测量范围过多的超出所需测量的绝缘电阻值，以免使读数产生较大的误差。
例如一般测量低压电器设备绝缘电阻时，可选用0——200兆欧量程的表。
测量高压电气设备的电缆时可选用0——200兆欧的表，刻度不是从零开始的。
而是从1兆欧或2兆欧起始的表，一般不宜用来测量低压电气设备的绝缘电阻。
测量电路绝缘电阻时，可将被测端接于“电路”（L）的接线柱上，而以良好的接地线于“接地”（E）柱上，测电机或变压器的线圈对地绝缘时，将绕组导线接“L”“电路”柱上，设备外壳和铁芯接于“接地”柱上、磁套管表面绕几圈导线并接于“短路环”柱上。
测各项对地绝缘时，要使各相互不联接，表的“接地”柱于地连接。
然后使表的“电路”接线柱，逐次接各相导线。
测相间绝缘时，在各相互不联接的情况下，使两相的导线分别接“接地”和“电路”两接线柱。
测电缆对地绝缘时，表的“电路”接线柱接导电芯，“接地”柱接电缆外皮，“保护环”接芯线的绝缘物表面。
（2）测量注意事项①测量前必需先将所需设备的电源切断，并接地短路充分放电。
大电机、变压器和电容等应放电约3分钟，以保护设备和人身安全。
②从表到被测设备的引线，必需用绝缘良好的单芯导线，不得用双股线，两根连接线切勿绞缠在一起，也不可于被测设备或地接触。
同时要保持被测物表面清洁，以免引起误差。
③摇动手柄应从慢到快，最后到一稳定值，若有调速器，待调速器发生滑动后，应保证转速稳定，手柄摇到指针稳定为止，时间约1分钟，一般转速在120转/分左右为宜。
④测量大电容的电气设备绝缘电阻（如电容器、电缆）等时，测完后先将“电路”接线柱断开，再减速松开手柄，以免被测物向表倒充电而损坏表计。
兆欧表使用说明
兆欧表使用说明绝缘电阻表又称兆欧表或摇表，用于测量各种电机，电缆，变压器原器件，家用电器和其它电器设备的绝缘电阻值。
1安全上的警告1．1本操作使用说明包含了警告讯息及安全规定，当使用本机时请确实遵守，以确保使用者的操作安全及仪器安全，因此于使用本机前请先仔细地彻底的阅读本说明。
1．2绝缘测试是用来测试已断电的电路（死线）或装置，请不要在有电的情况下（活线）做测试。
1．3在每次测试时请切记待测电路或装置必须是不带电的，请确认您可以清楚的看到待测电路或装置已与电力系统切离，在作绝缘测试前，在尚未确认是否带电时请勿做任何测试。
1．4如果您不知道如何开始特高阻测试（高压）请先与待测设备的制造商讨论，有些设备装置了高敏度的电子元件，可能在高直流的电压下造成损坏，原制造商可事先对此提出警告避免此种损坏。
1．5本测试器能产生10KV的直流高电压，于测试时请不要接触测试导线或被测设备，请不要尝试用本机器去刺激或惊吓别人。
潮湿的环境，流水的水笼都有可能造成触电而导致心脏停止。
1．6请时常注意您的仪器，测试导线以及其它附件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机关壳裂缝，等），请不要进行任何测试。
1．7在做测试的过程中请注意不要让自己成为接地的通路，不要接触外露的金属管，出水口、固定物等，它们可能会让您成为接地电位。
另外请将您的身体与大地隔绝，例如使用干布、绝缘鞋、绝缘毯或其它保证绝缘的物质。
1．8为避免触电事故，在工作电压高于40VDC或20V AC时请使用警告标志。
1．9为避免触电事故，于测试中请勿触摸任何裸露的线或电路接点或被测物，即使已完成测试，在尚未确认放电安全前，也请勿触摸，是否已放电完成，可由数位的电压读值确认。
1．10请勿在易爆的大气中使用本机（如：可燃性气体、挥发液体及粉尘）1．11请不要尝试自行校正或维修本机，除非有经过训练的人员在场指导，或直接交由具有资格或受过训练的工程师处理。
兆欧表的使用方法PPT课件
电动机绕组对地绝缘电阻测量接线
选择500~1000V量 程的兆欧表
电动机绕组与绕组之间绝缘电阻测量接线
绝缘电阻的要求： 低压电动机绝缘要求380V的 为0.5 MΩ及以上，220V的为 0.5 MΩ及以上。
谢谢大家！
主讲：赵鸿文
兆欧表
学习目的： 1.了解兆欧表的结构与原理； 2.兆欧表的使用方法及注意事项。
在电气设备实际运行过程中，电气设备 绝缘性能往往决定着整个电气设备的寿命。 绝缘性能降低，可能导致非常严重的后果， 如火灾、设备损坏等，以致破坏整个系统的 正常运行，甚至造成人身伤亡。据统计，电 气设备运行中，60%-80%的事故是由绝缘故障 导致的。而绝缘检测项目中，兆欧表是测量 过程中最常使用的仪表之一。为了更准确、 可靠、有效的检测出设备绝缘裂化程度，及 时发现绝缘隐患，避免事故的发生，我们应 该牢固掌握绝缘电阻的检测方法。
22缓慢摇动兆欧表手柄此时的缓慢摇动兆欧表手柄此时的指针应不在指针应不在00位然后快速将le引出线短接指针应位然后快速将le引出线短接指针应指在指在00位注意必须缓慢摇动以免电流过大烧坏线圈位注意必须缓慢摇动以免电流过大烧坏线圈1313如果指针不指在或0的刻度线上必须对兆欧表进行检修校验后才能使用
电工技能培训
• 绝缘电阻是电气设备和电气线路最基本的
绝缘指标。对于低压电气装置的交接试验 ，常温下电动机、配电设备和配电线路的 绝缘电阻不应低于0.5MΩ(对于运行中的设 备和线路，绝缘电阻不应低于1MΩ/kV)。 低压电气及其连接电缆和二次回路的绝缘 电阻一般不应低于1MΩ；在比较潮湿的环 境不应低于0.5MΩ；二次回路小母线的绝 缘电阻不应低于10MΩ。I类手持电动工具 的绝缘电阻不应低于2MΩ。
兆欧表使用方法
有没有能够快速测量大电阻的 仪表工具？
提问学生
答案：兆欧表
一、兆欧表
1、什么叫兆欧表？ 兆欧表是一种专门用来测量电气设备
绝缘电阻的便携式仪表。 2、组成：
一般的兆欧表主要由手摇直流发电机、 磁电系比率表和测量线路组成。
二、兆欧表的使用
1、兆欧表的接线
（1）兆欧表有三个接线端钮，分别标有L（线 路）、E（接地）和G（屏蔽）。
（2）当测量电力设备对地的绝缘电阻时，应将L 接到被测设备上，E可靠接地即可。
二、兆欧表的使用
接地端钮Eห้องสมุดไป่ตู้
线路端钮L 屏蔽端钮
ZC25型兆欧表外形图
二、兆欧表的使用
2、兆欧表的检查
（1）开路试验
在兆欧表未接通被测 电阻之前，摇动手柄使 发电机达到120r/min 的额定转速，观察指针 是否指在标度尺“∞” 的位置。
二、兆欧表的使用
（2）将被测设备与 兆欧表正确接线。 摇动手柄时应由 慢渐快至额定转 速120r／min。
兆欧表的使用
二、兆欧表的使用
（3）正确读取被 测绝缘电阻值大 小。同时，还应 记录测量时的温 度、湿度、被测 设备的状况等， 以便于分析测量 结果。
兆欧表的读数
谢 谢 大 家
表笔 分开
兆欧表的开路试验
二、兆欧表的使用
表笔
短接
（2）短路试验
将端钮L和E 短接，缓慢摇动 手柄，观察指针 是否指在标度尺 的“0”位置。
兆欧表的短路试验
二、兆欧表的使用
3、兆欧表的使用
（1）观测被测设备和线 路是否在停电的状态下 进行测量。并且兆欧表 与被测设备间的连接导 线不能用双股绝缘线或 绞线，应用单股线分开 单独连接。
仪器使用说明书
微机继电保护测试仪使用说明书JYM-3多功能电能表现象校验仪用户手册GC-2004智能型介损测试仪用户使用说明书SC-2000A++便携式直流故障测试仪
KD2676型兆欧表使用说明书
QJ44型直流双臂电桥使用说明书
KD2678A水内冷发电机绝缘测试仪使用说明书福禄克多功能数字说明书
EC-1型系列核相器电器验电器使用说明书XDFT发电机转子交流阻抗测试仪使用说明书GC-2002智能型变比测试仪用户使用说明书GCJB-2B继电保护综合测试仪用户使用说明书
GC-2005绝缘油介电强度自动测试仪用户说明书T19-型安培伏特表D26-W交直流功率表
MS-500全自动电容电桥测试仪
TD-1168型多功能高空接线钳使用说明书GCKZ—2B直流电阻快速测试仪用户使用说明书GCKC-3开关特性测试仪用户使用说明书CL—3601三相交直流仪表检定装置使用手册
智能型避雷器特性测试仪用户使用说明书
HT-TC系列电缆故障试仪用户使用说明书GC—2006数字式直流高压发生器用户使用说明书电池组容量测试仪BCSE2205使用说明书
BX7\BX8滑线式变阻器使用说明书
YDJ(G)\TDM(G)系列轻型高压试验变压器说明书XCJH系列操作箱使用说明书
电流互感器变比测试校验仪器
HGQZ-H互感器变比及伏安特性测试仪说明书FKTF—200KV调频串联谐振实验装置说明书。
兆欧表实用操作手册
兆欧表实用操作手册兆欧表俗称摇表，它的刻度是以兆欧（MΩ）为单位的。
它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
数字兆欧表工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。
一、使用前准备第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。
第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。
第三步：使L 和E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。
操作步骤：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5‘’测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。
兆欧表使用方法PPT
电子发烧 友 电子技 术论坛
兆欧表的使用与维护
使用兆表测量设备的绝缘电阻时，须在设备不带 电的情况下才能进行测量。为此，测量之前须先 将电源切断，并对被测设备进行充分的放电。 兆欧表在使用前须进行检查。其检查方法如下： 将兆欧表平稳放置，“Ｌ” 、“Ｅ”两个端钮开 路，摇动手摇发电机的手柄，使发电机的转速达 到额定转速。这时的指针应该指在标尺的“∞” 刻度处；然后再将“Ｌ”、“Ｅ”短接，须缓慢 摇动手柄，指针应指在“０”位上（要注意必须 缓慢摇动，以免电流过大烧坏线圈）。如果指针 不指在“∞”或“０”的刻度线上，必须对兆欧 表进行检修后才能使用。 电子发烧
电子发烧 友 电子技 术论坛
不同额定电压的兆欧表使用范围
电子发烧 友 电子技 术论坛
兆欧表电绝缘电阻测量
友 电子技 术论坛
兆欧表的使用与维护
兆欧表的接线柱有三个，分别标有：Ｌ（线）、Ｅ（地） 和Ｇ（ 屏）。在进行一般测量时，将被测绝缘电阻接在 Ｌ和Ｅ间，如测量线路绝缘电阻时，将被测端接到Ｌ接线 柱，而Ｅ接线柱接地，如图所示。
接线时，应选用单股导线分别单独连接Ｌ和Ｅ，不可用双 股导线或绞线，因为线间的绝缘电阻会影响测量结果。如 果绝缘电阻的表面不清洁或潮湿，为了测量绝缘电阻内部 的电阻值（即体积电阻），则必须使用屏蔽“Ｇ”接线柱。 如图所示。 绝缘电阻的表面漏电流，沿绝缘电阻的表面，经Ｇ接线柱， 而不经过动圈流回电源的负极。 体积电流ＩＶ，通过绝 缘电阻的内部，经Ｌ接线柱以及动圈Ａ流回电源的负极。 所以，兆欧表的测量结果只能反映被测绝缘电阻内部情况， 电子发烧 即体积电阻。 友 电子技
术论坛
兆欧表的使用与维护
测量电解电容器的介质绝缘电阻时，按电容器耐压的高低 选用兆欧表。要注意兆欧表上的正负极性。正极接（Ｌ）， 负极接（Ｅ），不可反接。否则会使电容器击穿。而测量 其它电容器的介质绝缘电阻时，可不考虑这一点。
兆欧表使用方法,兆欧表使用流程
兆欧表使用方法，兆欧表使用流程数字兆欧表以是也是兆欧表的同义名称，归属于绝缘电阻测试系列，主要用于测量电气设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（MΩ）为单位，具有适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。
5kv、10kv、15kv、20kV数字兆欧表原理及测量方式相同，不同的是电压等级和短路电流不同，具体可参见随机使用说明书。
操作方法仪表初次或前往现场使用前应进行充电（全程充电时间为8小时，充电指示灯从红变绿），以免到现场使用途中断电。
另外还应随时采用仪表的参考电阻附件来检查本仪器工作是否正常、准确。
仪表操作方法如下：1．准备：仪表接线前，首先应将‘电源开关’调在关的位置，‘高压控制’按钮应退出！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，完全证明安全方可接线！尤其变电站、发电厂现场受到电网泄漏感应强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，仪表接线完成后才把被测量端的人工放电棒移开。
2．接线：把仪表的两个‘E’端接到被测物的地或零端，以及大地。
把仪表的‘L’端接到被测线路端，例如变压器绕组，电缆芯线。
把仪表‘G’端接到被测回路需要消除表面电阻泄漏影响的保护环。
3．预选测试电源电压：把‘高压预选’旋钮开关选向需要的测试电源电压。
如需要从0V 调起时，需要把‘高压调节’旋钮反时针旋转到尽头。
4．接通工作电源：把仪表‘电源开关’拨向通，开关上方的指示灯即亮，‘kV’电压表显示应0.00kV。
5．测试启动：把‘高压控制’按钮按入，这时高压从L端输出，‘kV’表显示L-E之间的电压值，‘秒表’开始计时。
6．测试电源电压细调：调节‘高压调节’旋钮，可把电压平滑调节到指定值。
兆欧表如何使用
兆欧表如何使用1.兆欧表使用时，要放置平稳，以免摇动发电机手柄，表身晃动而影响读数。
有水平调节的兆欧表，要先调好水平位置。
2.应使用表计专用的测量线，或绝缘强度较高的两根单芯多股软线，不应使用绞型绝缘软线。
3.测量前，应对兆欧表进行开路试验和短路试验。
即将L和E端子开路，摇动发电机手柄达到额定转速，指针应指在位置；然后再将L和E短接起来摇动手柄，这时指针应指在0位置。
4.被测电气设备必须与电源断开，在测量中禁止他人接近被测设备。
5.测量前必须将被测设备对地短路放电，特别是电容性的电气设备，如电缆、大容量的电动机、变压器以及电容器等，如不放电，可能发生触电事故。
6.接线时，E端子应接到电气设备外壳或地线上，L与被测导体连接。
测量电缆的绝缘电阻时，应将电缆的绝缘层接到G端子上。
如果在潮湿的天气里测量设备绝缘电阻，也应使用屏蔽端子，把它接在绝缘支持物上，以消除绝缘物表面的泄漏电流对所测绝缘电阻的影响。
7.测量前，应先了解周围的温度和湿度，测量时记录下来，以便于事后对绝缘电阻的分8.测量时，仪表放置地点应远离载有大电流的导体和有外磁场的场所，以免影响测量结果。
9.测量时，顺时针摇动手柄，应使兆欧表保持额定转速，一般为120r/min。
当被测物电容量较大时，为了避免指针摆动，可适当提高转速。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KD2676型兆欧表
使用说明书
武汉华理电力设备有限公司1 性能特点
●适于在各种电气设备的保养、维修、试验及检定中作绝缘测试。
●绝缘阻值分度线均匀清晰、便于准确读数。
●操作简捷，携带方便。
●低耗电，用8×1.5V(AA,R6)电池供电，使用时间长。
●具有电池容量检查功能。
●有单电压机型和双电压机型，额定电压、量程合理配置成多种规格，适用面广。
●采用先进数字处理技术，容量大、抗干扰能力强，能满足高压、高阻、大容量负载测试的要求，示值准确、稳定、可靠。
●具有防震、防潮、防尘结构，适应恶劣工作环境。
●保护功能完善，能承受短路和被测电容残余电压冲击。
2 技术指标
2.1 主要指标
2.3 绝缘电阻： ≥50M Ω (1000V) 2.4 耐压： AC 5kV 50Hz lmin
2.5 工作温度与湿度： 0℃ ～ +40℃ 85％RH 2.6 贮存温度与湿度： 一10℃ ～ ＋50。
C 90％RH 2.7 电源： 8×1.5V(AA ，R6) 电池 2.8 耗电： 不大于150mA(E 、L 端开路时) 2.9 外形尺寸： 255mm(L)×135mm(W)×80mm(D) 2.10 重量： ≈1kg
注:此说明书所述技术指标仅适于您现用的仪表,本公司有权对其予以变更。
3 仪表外形
1 高压开关按钮
2 机械零位调节纽
3 低量程指示灯
4 高量程指示灯
5 电源指示灯
6 E 端(接地)
7 G
端(屏蔽) 8 L 端(线路) 9 高压指示灯 10 表 盘 11 选择开关 12 电池盒(背面)
4 使用方法
敬告：
●确认被测试品安全接地，试品不带电。
●确认仪表E端（接地端）已接地。
●按了高压开关按钮后，仪表E、L端就有高电压输出，
请注意安全!
●测试完毕，请及时关闭高压和工作电源。
4.1 零位校准
选择开关置[OFF]位置，调节机械零位调节钮使仪表指针校准到标度尺的“∞”分度线上。
4.2 电池检查及更换
选择开关置[BATT.CHECK]位置，当指针指在表盘右下方带箭头的标度[BATT.GOOD]区域内时，表示电池正常，否则需更换电池。
4.3 测试
将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。
双电压机型将选择开关置所需的额定电压位，单电压机型将选择开关置所需的测量量程位,表盘左上角的电源指示灯亮，表示工作电源接通。
按一下高压开关按钮，高压指示灯亮，指针在相应测试电压的刻度及相应量程(由量程指示灯指示)上指示被测试品的绝缘电阻值。
4.4 G端（保护环）的使用
测量高绝缘电阻值时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以消除试品表面泄漏电流引起的测量误差，保障测试准确。
4.5 关机
读数完毕先按高压开关按钮，关断高压，红色高压指示灯灭。
再将选择开关置[OFF]位，关断电源。
对容性负载，还应将试品上的残余电荷泄放完，再拆下测试线，以免电击伤人。
5 保管
●当长期不用时，请务必将电池取出，以免锈蚀仪表。
●应经常保持外表清洁，必要时可用干净布擦拭
●不得受潮，雨淋、暴晒、跌落等。
6 附件
测试线（红） 1付
接地线（黑） 1根
使用说明书 1份
合格证 1份
携带箱 1个。
