超声波传感器测距方法详解
超声波测距的原理

超声波测距的原理超声波测距是一种智能测距技术,它利用声速的不同以及发射接收信号的时间差,来计算距离的测量技术。
1.原理超声波测距的原理是通过发射声波,测量声波传播的时间来计算距离。
根据声波在介质中的传播速度,计算出发射点至接收点的距离。
原理公式:距离=声速×时间即:Distance=Speed × Time其中,声速即声波在介质中的传播速度,其值为343m/s;时间即发射声波至接收声波的时间,单位为秒(s)。
2.测距方法(1)双抛物线法发射设备发出短促的超声波,声波以某一固定的速度传播,声波开始发射时,传播的距离为零,传播距离随着时间增长而增长,当该声波正好从目标点穿越而去时,应用接收设备接收该声波,利用计算机处理作出声波传播距离的图形,从双抛物线拟合计算出测量值。
(2)回波法发射设备发出一次超声波信号,当发射的超声波信号到达目标物时,目标物会把超声波信号接收并反射回来,接收设备接收反射的超声波信号,将发射信号及反射信号的时间差作为距离的测量参数进行计算,从而计算出距离的测量值。
回波计算距离的公式:Distance=Time×V/2其中,Time为声波发射到接收的时间差,V为声波在介质空气中的传播速度。
三、超声波测距应用超声波测距技术在智能汽车、工业控制与安全监控、建筑物安全管理等领域有着广泛的应用,其中包括以下几种:(1)智能汽车:超声波测距技术可以帮助智能汽车检测前方障碍物的距离,从而进行安全护栏的移动,同时也能帮助智能汽车检测行驶路线,以便安全驾驶。
(2)工业控制与安全监控:超声波测距技术可以帮助工业设备检测具体物体的距离,从而进行控制和安全监控,保障工业生产的安全运行。
(3)建筑物安全管理:超声波测距技术可以帮助建筑物检测具体的安全距离,从而保障建筑物的安全管理。
四、总结超声波测距是一项智能测距技术,原理是利用声波的传播速度及传播时间差,来计算出两点之间的距离。
超声波测距实验方法与精度控制

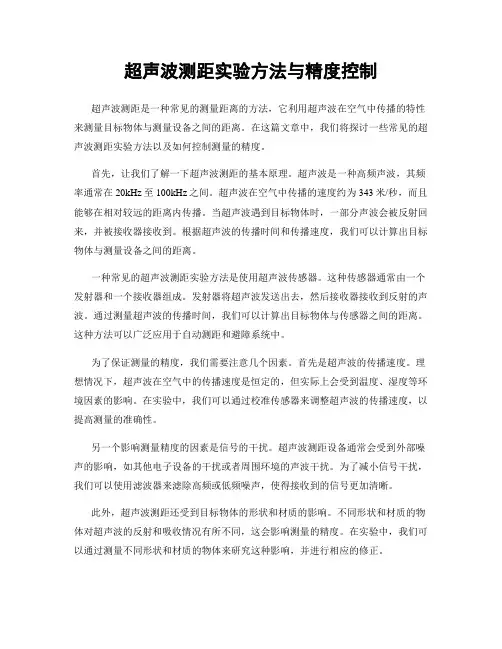

超声波测距实验方法与精度控制超声波测距是一种常见的测量距离的方法,它利用超声波在空气中传播的特性来测量目标物体与测量设备之间的距离。
在这篇文章中,我们将探讨一些常见的超声波测距实验方法以及如何控制测量的精度。
首先,让我们了解一下超声波测距的基本原理。
超声波是一种高频声波,其频率通常在20kHz至100kHz之间。
超声波在空气中传播的速度约为343米/秒,而且能够在相对较远的距离内传播。
当超声波遇到目标物体时,一部分声波会被反射回来,并被接收器接收到。
根据超声波的传播时间和传播速度,我们可以计算出目标物体与测量设备之间的距离。
一种常见的超声波测距实验方法是使用超声波传感器。
这种传感器通常由一个发射器和一个接收器组成。
发射器将超声波发送出去,然后接收器接收到反射的声波。
通过测量超声波的传播时间,我们可以计算出目标物体与传感器之间的距离。
这种方法可以广泛应用于自动测距和避障系统中。
为了保证测量的精度,我们需要注意几个因素。
首先是超声波的传播速度。
理想情况下,超声波在空气中的传播速度是恒定的,但实际上会受到温度、湿度等环境因素的影响。
在实验中,我们可以通过校准传感器来调整超声波的传播速度,以提高测量的准确性。
另一个影响测量精度的因素是信号的干扰。
超声波测距设备通常会受到外部噪声的影响,如其他电子设备的干扰或者周围环境的声波干扰。
为了减小信号干扰,我们可以使用滤波器来滤除高频或低频噪声,使得接收到的信号更加清晰。
此外,超声波测距还受到目标物体的形状和材质的影响。
不同形状和材质的物体对超声波的反射和吸收情况有所不同,这会影响测量的精度。
在实验中,我们可以通过测量不同形状和材质的物体来研究这种影响,并进行相应的修正。
在进行超声波测距实验时,我们还需要注意测量的范围。
超声波的传播距离是有限的,而且会随着距离的增加而衰减。
因此,在选择超声波测距设备时,我们需要根据实际需求确定测量范围,并选择适合的设备。
此外,为了提高测量精度,我们还可以使用多个传感器进行测量,并取其平均值来进行校正。
超声波测距实验技术及常见问题解答

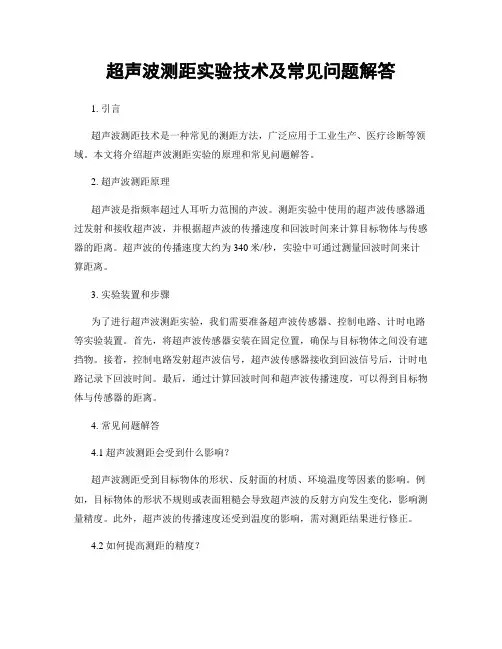

超声波测距实验技术及常见问题解答1. 引言超声波测距技术是一种常见的测距方法,广泛应用于工业生产、医疗诊断等领域。
本文将介绍超声波测距实验的原理和常见问题解答。
2. 超声波测距原理超声波是指频率超过人耳听力范围的声波。
测距实验中使用的超声波传感器通过发射和接收超声波,并根据超声波的传播速度和回波时间来计算目标物体与传感器的距离。
超声波的传播速度大约为340米/秒,实验中可通过测量回波时间来计算距离。
3. 实验装置和步骤为了进行超声波测距实验,我们需要准备超声波传感器、控制电路、计时电路等实验装置。
首先,将超声波传感器安装在固定位置,确保与目标物体之间没有遮挡物。
接着,控制电路发射超声波信号,超声波传感器接收到回波信号后,计时电路记录下回波时间。
最后,通过计算回波时间和超声波传播速度,可以得到目标物体与传感器的距离。
4. 常见问题解答4.1 超声波测距会受到什么影响?超声波测距受到目标物体的形状、反射面的材质、环境温度等因素的影响。
例如,目标物体的形状不规则或表面粗糙会导致超声波的反射方向发生变化,影响测量精度。
此外,超声波的传播速度还受到温度的影响,需对测距结果进行修正。
4.2 如何提高测距的精度?为提高测距精度,可以采用多点测量的方法,即在目标物体的不同位置进行多次测距,然后取平均值。
此外,还可以使用更精密的控制电路和计时电路,以减小误差。
另外,合理安装传感器、确保传感器与目标物体之间没有遮挡物也会对测距精度有所影响。
4.3 超声波测距适用于哪些场景?超声波测距适用于室内和室外环境,可以用于测量近距离和中距离的目标物体。
在工业生产中,超声波测距常用于物品定位,例如在流水线上对物体进行测量和判定。
在医疗诊断中,超声波测距技术广泛应用于妇科检查、心脏超声检测等领域。
5. 结论超声波测距技术是一种常见且实用的测距方法,具有广泛应用前景。
本文介绍了超声波测距实验的原理和步骤,并解答了一些常见问题。
通过了解超声波测距技术的原理和注意事项,我们可以更好地应用于实际生产和科研工作中,提高测距的精度和准确性。
超声波传感器测试方法

超声波传感器测试方法超声波传感器是一种常用的非接触式测距传感器,能够通过发射和接收超声波来测量目标物体与传感器之间的距离。
在实际应用中,超声波传感器被广泛应用于自动化控制、安防监控、智能车辆等领域。
本文将介绍超声波传感器的测试方法及注意事项。
进行超声波传感器的测试前,需要准备相应的实验设备和工具。
常用的超声波传感器测试设备包括示波器、信号发生器、电源以及测试电路板等。
此外,还需要一些辅助工具如导线、万用表等。
接下来,进行超声波传感器的基本功能测试。
首先,将超声波传感器与测试电路板连接,并接通电源。
然后,使用示波器观察传感器输出的信号波形。
在测试过程中,可以通过调节信号发生器的频率和幅度,来检验传感器的灵敏度和响应速度。
同时,还可以通过改变目标物体与传感器的距离,观察传感器输出信号的变化情况,以验证传感器的测距功能。
在进行超声波传感器测试时,需要注意一些问题。
首先,要确保测试环境的稳定性,避免外界干扰对测试结果的影响。
其次,要注意传感器与目标物体之间的距离,过远或过近都可能导致测量误差。
此外,还应注意超声波传感器的工作频率范围,选择合适的信号发生器进行测试。
在测试过程中,还应注意保持传感器的工作温度和电压范围,避免超出其额定参数。
除了基本功能测试,还可以进行一些其他的测试。
例如,可以测试超声波传感器的角度分辨率和测量范围。
角度分辨率是指传感器能够识别目标物体位置的最小角度间隔,测量范围是指传感器可以测量的最大距离。
这些参数的测试可以通过在不同角度和距离下,观察传感器输出信号的变化来进行。
还可以进行一些特殊环境下的测试。
例如,在高温或低温环境中,测试超声波传感器的性能。
在湿度较高或存在尘埃等环境中,测试传感器的稳定性和抗干扰能力。
这些测试可以帮助评估超声波传感器在不同工作环境下的适用性。
超声波传感器的测试方法包括基本功能测试、角度分辨率和测量范围的测试以及特殊环境下的测试。
在测试过程中,需要注意测试环境的稳定性、传感器与目标物体的距离以及传感器的工作参数。
超声波传感器的使用方法和测距准确度

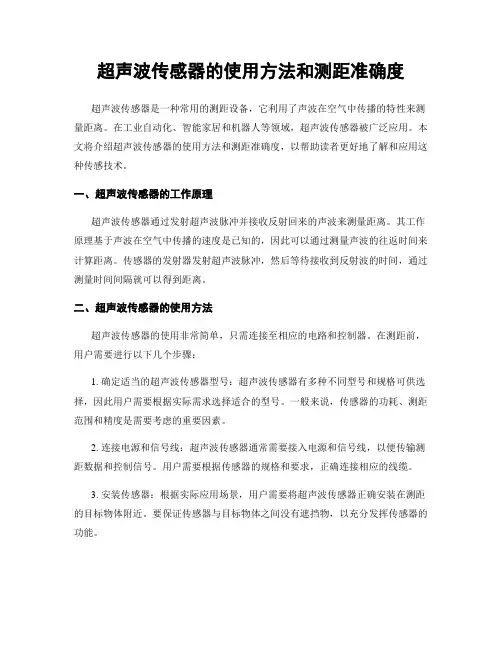

超声波传感器的使用方法和测距准确度超声波传感器是一种常用的测距设备,它利用了声波在空气中传播的特性来测量距离。
在工业自动化、智能家居和机器人等领域,超声波传感器被广泛应用。
本文将介绍超声波传感器的使用方法和测距准确度,以帮助读者更好地了解和应用这种传感技术。
一、超声波传感器的工作原理超声波传感器通过发射超声波脉冲并接收反射回来的声波来测量距离。
其工作原理基于声波在空气中传播的速度是已知的,因此可以通过测量声波的往返时间来计算距离。
传感器的发射器发射超声波脉冲,然后等待接收到反射波的时间,通过测量时间间隔就可以得到距离。
二、超声波传感器的使用方法超声波传感器的使用非常简单,只需连接至相应的电路和控制器。
在测距前,用户需要进行以下几个步骤:1. 确定适当的超声波传感器型号:超声波传感器有多种不同型号和规格可供选择,因此用户需要根据实际需求选择适合的型号。
一般来说,传感器的功耗、测距范围和精度是需要考虑的重要因素。
2. 连接电源和信号线:超声波传感器通常需要接入电源和信号线,以便传输测距数据和控制信号。
用户需要根据传感器的规格和要求,正确连接相应的线缆。
3. 安装传感器:根据实际应用场景,用户需要将超声波传感器正确安装在测距的目标物体附近。
要保证传感器与目标物体之间没有遮挡物,以充分发挥传感器的功能。
4. 数据采集和处理:连接超声波传感器后,用户可以通过相应的控制器或电路板来采集和处理传感器输出的数据。
一般情况下,用户可以将测距数据用数字设备进行显示或存储,也可以通过编程实现更复杂的功能。
三、超声波传感器的测距准确度超声波传感器的测距准确度是使用者非常关注的一个重要指标。
其测距准确度主要受到以下几个因素的影响:1. 传感器频率:超声波传感器的频率决定了其测距能力的上限。
一般来说,频率越高,传感器的测距精度越高。
但是高频的传感器通常功耗也较高,因此需要根据实际需求权衡测距范围和功耗。
2. 目标物体的特性:不同的目标物体对超声波的反射能力不同,这也会影响传感器的测距准确度。
超声波测距工作原理

超声波测距工作原理超声波测距技术是一种常见的非接触式测量方法,通过发送超声波信号并测量其传播时间来实现距离的测量。
它在许多领域中得到广泛应用,如测距、障碍物检测以及无人驾驶等。
本文将介绍超声波测距的基本工作原理以及常用的超声波传感器。
一、超声波测距的原理超声波是一种高频声波,它的频率通常在20kHz到200kHz之间。
超声波测距利用声音在空气中传播的速度恒定不变的特性进行测量。
其基本原理可以概括为以下几个步骤:1. 发送超声波信号:超声波传感器会通过压电陶瓷元件或电磁换能器等将电能转换为声能,并向外发射超声波信号。
2. 超声波的传播:超声波信号在空气中传播,并遇到目标物体时会发生反射。
3. 接收反射信号:传感器会同时兼具发送和接收功能,它会接收到目标物体反射回来的超声波信号。
4. 测量传播时间:测量信号从发送到接收的时间差,通过将声音速度与时间乘积,可以得到距离。
二、超声波传感器类型超声波测距通常使用的传感器有两种类型:时差法和多普勒效应法。
1. 时差法传感器:时差法传感器是通过测量超声波信号的传播时间来计算距离的。
它通常由超声波发射器和接收器组成。
当超声波信号被目标物体反射后,接收器接收到信号并发送给计时器,计时器会记录下信号的传播时间。
然后,通过将传播时间乘以超声波在空气中的速度,可以得到目标物体与传感器之间的距离。
2. 多普勒效应法传感器:多普勒效应法传感器则是通过检测超声波信号的频率变化来计算距离的。
当超声波信号遇到流体或运动目标物体时,会发生频率的变化。
传感器通过测量这种频率变化,可以计算出目标物体与传感器之间的速度和距离。
三、应用领域超声波测距技术广泛应用于许多领域,主要包括以下几个方面:1. 工业领域:超声波测距被广泛用于工业自动化领域中的距离测量、液位测量、流量测量等。
它可以实现非接触式测量,同时也能够适应不同环境的复杂条件。
2. 车辆领域:超声波测距被应用于车辆防撞系统中,常见的倒车雷达就是使用超声波测距原理实现的。
超声波传感器测距方法详解

超声波传感器测距方法详解在日常生产生活中,超声波测距传感器主要应用于汽车的倒车雷达、及机器人自动避障行走、建筑施工工地以及一些工业现场例如:液位、井深、管道长度等需要自动进行非接触测距的场合。
目前有两种常用的超声波测距方案。
一种是基于单片机或者嵌入式设备的超声波测距系统,一种是基于CPLD(Complex Programmable Logic Device)的超声波测距系统。
想要了解超声波测距传感器的相关应用设计首先我们必须了解超声波传感器测距的工作原理。
超声波传感器测距工作原理 超声波传感器是将超声波信号转换成其他能量信号(通常是电信号)的传感器。
超声波是指频率大于20 kHz的在弹性介质中产生的机械震荡波,其具有指向性强、能量消耗缓慢、传播距离相对较远等特点,因此常被用于非接触测距。
由于超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中。
超声波碰到杂质或分界面会产生显着反射形成反射成回波,碰到活动物体能产生多普勒效应。
,因此超声波测距对环境有较好的适应能力,此外超声波测量在实时、精度、价格也能得到很好的折衷。
目前超声波测距的方法有多种:如往返时间检测法、相位检测法、声波幅值检测法。
其原理是超声波传感器发射一定频率的超声波,借助空气媒质传播,到达测量目标或障碍物后反射回来,经反射后由超声波接收器接收脉冲,其所经历的时间即往返时间,往返时间与超声波传播的路程的远近有关。
测试传输时间可以得出距离例如: 假定s为被测物体到测距仪之间的距离,测得的时间为t/s,超声波传播速度为v/m·s-1表示,则有关系式(1) s=vt/2 (1) 在精度要求较高的情况下,需要考虑温度对超声波传播速度的影响,按式(2)对超声波传播速度加以修正,以减小误差。
v=331.4+0.607T (2) 式中,T为实际温度单位为℃,v为超声波在介质中的传播速度单位为m /s。
超声波测距传感器工作原理 超声波测距原理是通过超声波发射器向某一方向发射超声波,在发射时刻的同时开始计时,超声波在空气中传播时碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时。
超声波测距原理解读

超声波测距原理解读超声波测距是一种常用的测量技术,通过发射超声波并接收其反射波来确定物体与传感器之间的距离。
超声波测距具有精度高、反应速度快等优点,广泛应用于工业自动化、智能交通和安防监控等领域。
本文将解读超声波测距的原理和工作过程。
一、原理概述超声波测距利用声波在空气中传播的速度很快的特点,通过发射超声波并测量其传播时间来计算距离。
其原理基于声波的发射、传播和接收。
二、工作过程1. 超声波发射:传感器会发射一束超声波脉冲。
超声波脉冲的频率通常在20 kHz到200 kHz之间,人耳无法听到。
发射的超声波脉冲会在空气中传播。
2. 超声波传播:超声波脉冲在空气中以声速传播,当遇到物体时,部分能量被物体吸收,另一部分能量通过反射返回传感器。
3. 超声波接收:传感器接收到反射波,并将其转化为电信号。
传感器通常由超声波发射器和接收器组成,可以同时发射与接收超声波信号。
4. 信号处理:接收到的反射波经信号处理后,可以通过计算发射和接收之间的时间差来确定物体与传感器的距离。
根据声波在空气中的传播速度,可以使用速度乘以时间差的方法计算出物体的距离。
三、应用领域超声波测距技术由于其精度高、反应速度快的特点,被广泛应用于各个领域。
以下是几个常见的应用领域:1. 工业自动化:超声波测距可用于测量物体的距离、检测物体的位置和尺寸,广泛应用于自动化生产线上的物体检测与定位。
2. 智能交通:超声波测距可以用于车辆与障碍物之间的距离测量,帮助驾驶员避免碰撞事故。
在停车辅助系统中也有广泛应用。
3. 安防监控:超声波测距可用于检测入侵者的接近,结合其他传感器设备,可以构建智能安防系统,提升安全性能。
4. 医疗领域:超声波测距技术在医疗设备中有广泛应用,如超声波图像仪、超声波测量仪器等,用于诊断、检测和治疗等方面。
四、优缺点超声波测距技术具有以下优点:1. 测量精度高,一般可以达到毫米级别。
2. 反应速度快,测量时间通常在纳秒或微秒级别。
超声波传感器测量距离

一、超声波测距原理超声波测距原理是通过超声波发射器向某一方向发射超声波,在发射时刻的同时开始计时,超声波在空气中传播时碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时。
超声波在空气中的传播速度为V ,而根据计时器记录的测出发射和接收回波的时间差△ t ,就可以计算出发射点距障碍物的距离S , 即:S = v • △ t / 2 ①这就是所谓的时间差测距法。
由于超声波也是一种声波,其声速C与温度有关,表1列出了几种不同温度下的声速。
在使用时,如果温度变化不大,则可认为声速是基本不变的。
常温下超声波的传播速度是334米/秒,但其传播速度V易受空气中温度、湿度、压强等因素的影响,其中受温度的影响较大,如温度每升高1 C ,声速增加约0.6米/ 秒。
如果测距精度要求很高,则应通过温度补偿的方法加以校正(本系统正是采用了温度补偿的方法)。
已知现场环境温度T时,超声波传播速度V的计算公式为:V = 331.45 + 0.607T ②、系统硬件电路设计图2超声波测距仪系统框图基于单片机的超声波测距仪框图如图2所示。
该系统由单片机定时器产生40KHZ勺频率信号、超声波传感器、接收处理电路和显示电路等构成。
单片机是整个系统的核心部件,它协调和控制各部分电路的工作。
工作过程:开机,单片机复位,然后控制程序使单片机输出载波为40kHz的10个脉冲信号加到超声波传感器上,使超声波发射器发射超声波。
当第一个超声波脉冲群发射结束后,单片机片内计数器开始计数,在检测到第一个回波脉冲的瞬间,计数器停止计数,这样就得到了从发射到接收的时间差△ t;根据公式①、②计算出被测距离,由显示装置显示出来。
下面分别介绍各部分电路:1 、超声波发射电路超声波发射电路如图3所示,89C51通过外部引脚P1.0输出脉冲宽度为250卩s , 40kHz的10个脉冲串通过超声波驱动电路以推挽方式加到超声波传感器而发射出超声波。
由于超声波的传播距离与它的振幅成正比,为了使测距范围足够远,可对振荡信号进行功率放大后再加在超声波传感器上。
超声波传感器使用说明

超声波测距模块使用说明班级:13电信A 组员:曾俊雄王铭一、主要技术参数:1:工作电压:DC5V2:静态电流:小于2mA3:电平输出:高5V4:电平输出:底0V5:感应角度:不大于15 度6:感应距离:4cm-5 米7:高精度:0.3cm板上接线为如右图(左数起):1:VCC 、2:trig(控制端)、3:echo(接收端)、4:out(空脚)、5:GND4 脚为此模块作为防盗模块时的开关量输出脚,测距模块不用此脚!二、本产品使用方法:1、将模块的1脚连接到TX-1C开发板的VCC。
2、将模块的2脚连接到TX-1C开发板的P2.5。
3、将模块的3脚连接到TX-1C开发板的P2.4。
4、将模块的5脚连接到TX-1C开发板的GND。
5、下载程序即可利用超声波模块测距了。
注意:测距时模块的4脚悬空即可。
实验要求:1、用串口监视器显示超声波测距的距离2、用LCD1602显示超声波测距的距离3、我们连接的实验电路4、程序#include <LiquidCrystal.h>LiquidCrystal lcd(12, 11,5,4,3,2);const int TrigPin = 6;const int EchoPin = 7;float distance;void setup(){pinMode(TrigPin, OUTPUT);pinMode(EchoPin, INPUT);lcd.begin(16,2);}void loop(){digitalWrite(TrigPin, LOW);delayMicroseconds(2);digitalWrite(TrigPin, HIGH);delayMicroseconds(10);digitalWrite(TrigPin, LOW);distance = pulseIn(EchoPin, HIGH) / 58.00;lcd.setCursor(0,0);lcd.print("distance");lcd.setCursor(6,1);lcd.print(distance);lcd.print(" CM");delay(1000);}三、实验心得体会这次实训使用超声波传感器,让我学会了简单超声波传感器操作,希望下次能有机会再次进行实训。
超声波传感器测距实验

实验一超声波传感器测距实验一、实验目的了解超声波在介质中的传播特性;了解超声波传感器测量距离的原理。
二、基本原理超声波测距仪由超声波传感器(超声波发射探头T和接收探头R)及相应的测量电路细成。
超声波是听觉阈值以外的振动,其常用频率范围在20KHz~60KHz之间,超声波在介质中可以产生三种形式的振荡波:横波、纵波、表面波。
本实验为空气介质,用纵波测量距离。
超声波发射探头的发射频率为40KHz,在空气中波速为344m/S。
当超声波在空气中传播时碰到不同介面时会产生一个反射波和折射波,从介面反射回来的波由接收探头接收输入测量电路放大处理。
通过测量超声波从发射到接收之间的时间差△t,就能从S=u0×△t算出相应的距离。
式中u0为超声波在空气中传播速度。
三、需用器件与单元主机箱、超声波传感器实验模板(装有超声波传感器)、反射档板。
四、实验步骤1、超声波传感器由发射头T和接收数R组成。
超声探头已装在实验模板的右上端,它们的引线V T、公共端(⊥)、V R在实验模板的左上端。
2、将实验模板上的V T与V T、V R与V R 及⊥相应连接,再将实验模板的±15V、⊥及输出V o2与主机箱的相应电源和电压表(量程20V档)相连,如图1所示。
图1 超声波测距实验接线图3、离超声波传感器20cm(0~20cm左右为超声波测量盲区)处放置反射挡板,调节挡板对准探头角度,合上主机箱电源。
4、平行移动反射板,依次递增3cm并依次记录电压表数据填入表1。
表1 超声波传感器测距实验数据X(cm)20 23 26 29 32 35 38 41 44 V(V)V1 0.24 0.27 0.32 0.35 0.39 0.41 0.44 0.48 0.51V2 0.25 0.28 0.31 0.34 0.38 0.41 0.45 0.49 0.52V3 0.24 0.28 0.31 0.33 0.36 0.40 0.43 0.47 0.51V4 0.24 0.27 0.32 0.34 0.38 0.41 0.44 0.49 0.51V5 0.25 0.27 0.32 0.34 0.37 0.40 0.44 0.48 0.52V(平均) 0.24 0.27 0.32 0.34 0.38 0.41 0.44 0.48 0.51五、实验结果根据表1 超声波传感器测距实验数据,作出实验X—V曲线,计算灵敏度和线性度。
超声波传感器使用说明

超声波传感器使用说明超声波传感器是一种利用超声波原理进行非接触式测量的传感器,常用于测量距离、确定物体位置和运动状态等。
本文将为您提供一份超声波传感器的使用说明,以帮助您更好地理解和使用这种传感器。
一、超声波传感器的工作原理超声波传感器利用超声波的特性进行工作。
它通过发送超声波信号,然后接收反射回来的信号,根据信号的传播时间、振幅和相位等信息,计算出目标物体与传感器之间的距离、位置和运动状态。
二、超声波传感器的特点1.非接触式测量:超声波传感器无需与目标物体接触,因此适用于各种恶劣环境和高温、高压等极端条件。
2.抗干扰能力强:超声波不易受电磁干扰,因此适用于各种复杂的环境。
3.测量精度高:超声波传感器具有较高的测量精度,能够满足各种实际需求。
4.响应速度快:超声波传感器具有较快的响应速度,能够实时监测目标物体的状态。
三、超声波传感器的应用范围1.距离测量:利用超声波传感器可以测量目标物体与传感器之间的距离,常用于机器人避障、物体定位等。
2.速度检测:通过测量超声波信号往返时间,可以计算出目标物体的运动速度,常用于运动物体监测、交通流量监测等。
3.厚度测量:利用超声波传感器可以测量物体的厚度,常用于材料检测、产品质量控制等。
4.液位测量:利用超声波传感器可以测量液体的液位高度,常用于石油化工、水利工程等领域。
四、超声波传感器的使用说明1.选择合适的型号:根据实际需求选择合适的超声波传感器型号,包括测量范围、精度、频率等参数。
2.安装与调试:按照说明书的要求正确安装超声波传感器,并进行必要的调试。
一般来说,需要根据实际环境调整传感器的灵敏度和增益等参数。
3.操作步骤:首先按下传感器的电源开关,然后等待一段时间让传感器稳定工作;接着通过连接线将传感器与计算机或控制器连接起来;最后根据实际需求编写相应的控制程序,利用传感器输出数据进行数据处理和控制操作。
4.注意事项:在操作过程中需要注意以下几点:避免在高温、湿度过大或存在腐蚀性气体的环境中使用传感器;定期对传感器进行校准和维护以保证测量精度;在安装过程中要确保传感器与目标物体之间没有其他障碍物干扰测量结果;在使用过程中要避免过度振动或冲击导致传感器损坏;在连接线路时要注意正负极不要接反,并且要确保连接牢固可靠;另外还要注意传感器的电压范围和电源稳定性等问题以免烧毁传感器。
邦纳 超声波传感器操作说明

邦纳超声波传感器操作说明邦纳超声波传感器操作说明1. 简介邦纳超声波传感器是一种用于测量距离和探测障碍物的设备。
它使用超声波技术,通过发射超声波脉冲并测量其返回时间来实现测量和探测功能。
2. 组件与连接邦纳超声波传感器由以下组件组成:- 发射器:用于发射超声波脉冲。
- 接收器:用于接收返回的超声波信号。
- 控制电路:控制超声波的发射和接收,并将测量结果输出。
连接超声波传感器时,请按照以下步骤进行操作:1. 将传感器的电源引线连接到适当的电源电压。
2. 连接传感器的信号线到控制电路的输入端。
3. 连接传感器的地线到电源的地线。
3. 工作原理邦纳超声波传感器的工作原理如下:1. 发射器发射超声波脉冲。
2. 脉冲到达目标物体后,一部分能量被反射回传感器。
3. 接收器接收到返回的超声波信号。
4. 传感器测量返回信号的时间差,并将其转换为距离。
4. 使用说明为了正确使用邦纳超声波传感器,请遵循以下步骤:1. 在使用前,请确保传感器的连接正确,电源电压符合要求。
2. 设置适当的工作模式,如测距模式或障碍物检测模式。
3. 使用控制电路进行数据读取和处理。
4. 根据测量结果进行相应的操作。
5. 维护与注意事项为保持邦纳超声波传感器的性能和可靠性,请注意以下事项:1. 定期清洁传感器表面,保持其在正常工作环境下的清洁并防止积尘。
2. 避免将传感器暴露在极端温度或湿度环境中。
3. 避免将传感器受到剧烈的震动或冲击。
4. 如果发现传感器故障或异常情况,请立即停止使用并联系技术支持。
附件:本文档无附加内容。
法律名词及注释:- 无。
超声波测距 原理

超声波测距原理
超声波测距是一种利用超声波的回波时间来计算物体与传感器之间距离的测量方法。
其原理基于声波在不同介质中传播速度不同的特性。
超声波是一种高频的机械波,具有频率大于20kHz的特点。
测距过程中,传感器会发出一束超声波,并测量超声波从发射到接收的时间间隔,即往返时间(Time of Flight,TOF)。
根据声波在空气中的传播速度约为343m/s,可以通过TOF乘以传播速度来计算出物体与传感器的距离。
当超声波到达物体后,一部分能量会被物体表面反射,形成回波。
传感器接收到回波后,会记录下接收时间。
通过测量超声波的发射时间和接收时间之间的差值,可以得到声波在往返过程中所需的时间。
物体与传感器之间的距离可通过以下公式计算:
距离 = 发射-接收时间差(TOF) * 传播速度
其中传播速度取决于超声波在介质中的传播速度。
需要注意的是,超声波测距的精度受到多种因素的影响,包括超声波的频率、传感器的精度、环境噪声等。
为了提高测距精度,常常采取多次测量取平均值的方法或者使用多个传感器进行测量,以减小误差。
超声波传感器测量距离

一、超声波测距原理超声波测距原理是通过超声波发射器向某一方向发射超声波,在发射时刻的同时开始计时,超声波在空气中传播时碰到障碍物就立即返回来,超声波接收器收到反射波就立即停止计时。
超声波在空气中的传播速度为v ,而根据计时器记录的测出发射和接收回波的时间差△t ,就可以计算出发射点距障碍物的距离S ,即:S = v·△t /2 ①这就是所谓的时间差测距法。
由于超声波也是一种声波, 其声速C与温度有关,表1列出了几种不同温度下的声速。
在使用时,如果温度变化不大, 则可认为声速是基本不变的。
常温下超声波的传播速度是334 米/秒,但其传播速度V 易受空气中温度、湿度、压强等因素的影响,其中受温度的影响较大,如温度每升高1 ℃, 声速增加约0. 6 米/ 秒。
如果测距精度要求很高, 则应通过温度补偿的方法加以校正(本系统正是采用了温度补偿的方法)。
已知现场环境温度T 时, 超声波传播速度V 的计算公式为:V = 331.45 + 0.607T ②声速确定后,只要测得超声波往返的时间,即可求得距离。
这就是超声波测距仪的机理。
二、系统硬件电路设计图2 超声波测距仪系统框图基于单片机的超声波测距仪框图如图2所示。
该系统由单片机定时器产生40KHZ的频率信号、超声波传感器、接收处理电路和显示电路等构成。
单片机是整个系统的核心部件,它协调和控制各部分电路的工作。
工作过程:开机,单片机复位,然后控制程序使单片机输出载波为40kHz的10个脉冲信号加到超声波传感器上,使超声波发射器发射超声波。
当第一个超声波脉冲群发射结束后,单片机片内计数器开始计数,在检测到第一个回波脉冲的瞬间,计数器停止计数,这样就得到了从发射到接收的时间差△t;根据公式①、②计算出被测距离,由显示装置显示出来。
下面分别介绍各部分电路:1 、超声波发射电路超声波发射电路如图3所示,89C51通过外部引脚P1.0 输出脉冲宽度为250μs , 40kHz的10个脉冲串通过超声波驱动电路以推挽方式加到超声波传感器而发射出超声波。
超声波测距讲义

一、超声波传感器基础知识超声波传感器是利用晶体的压电效应和电致伸缩效应,将机械能与电能相互转换,并利用波的特性,实现对各种参量的测量。
1、超声波特性人们能听到声音是由于物体振动产生的,它的频率在20HZ-20KHZ范围内,超过20KHZ称为超声波,低于20HZ的称为次声波。
常用的超声波频率为几十KHZ-几十MHZ。
超声波是一种在弹性介质中的机械振荡,它的波形有纵波、横波、表面波三种。
质点的振动与波的传播方向一致的波称为纵波;质点的振动与波的传播方向垂直的波称为横波;质点的振动介于纵波与之间,沿着表面传播,振幅随着深度的增加而迅速衰减的波称为表面波。
横波、表面波只能在固体中传播,纵波可在固体、液体及气体中传播。
1.1 传播速度超声波的传播速度与介质的密度和弹性特性有关,与环境条件也有关。
在液体中传播速度为式中p为介质的密度;Bg为绝对压缩系数。
对于固体,其传播速度为式中,E为固体的弹性模量;u为介质的泊松比。
在气体中,超声波的传播速度与气体种类、压力及温度有关,在空气中传播速度为C=331.5+0.607t/0C (m/s) 式中,t为环境温度,单位为0C。
1.2 反射和折射超声波在通过两种不同介质时,会产生反射和折射现象,如图所示,有如下的关系:a b=C1/C2 式中C1、C2为超声波在两种介质中的速度;a为入射角,b为折射角。
sin/sin1.3 传播中的衰减随着超声波在介质中传播距离的增加,介质吸收能量使超声波强度有所衰减。
若超声波进入介质的强度为I0,通过介质后的强度为I,则他们之间的关系为:I= I0e-Ad式中,d为介质的厚度,A为介质对超声波能量的吸收系数。
介质的密度越小,衰减越快,频率高时则衰减更快。
因此,在空气中常采用频率较低的超声波,而在固体、液体中则采用频率较高的超声波。
利用超声波的特性,可做成各种传感器(包括超声波的发射和接收),配上不同的电路,可制成各种超声波仪器及装置,应用于工业生产、医疗、家电等行业中。
超声波传感器测距原理

超声波传感器测距原理超声波传感器是一种常见的测距设备,它利用声波的传播和反射原理来测量与目标物体的距离。
其工作原理基于声速在空气中的传播速度是已知且恒定的,并且声波在空气和其他介质之间的边界上发生反射时,反射声波的时间可以用来测量物体的距离。
超声波测距传感器包含一个发射器和一个接收器。
发射器发出一个超声波脉冲,该脉冲在空气中以声速传播,直到遇到一个物体。
如果物体是平的或较大且直接面对传感器,超声波会被完全反射,并由接收器接收。
反之,如果物体是小的或者其表面非平整,只有一部分声波被反射回来。
当接收器接收到反射的声波信号时,它会将信号转换为电信号,并计算从发射器到目标物体的往返时间。
根据声波的传播速度和往返时间,超声波传感器可以计算目标物体到传感器的距离。
具体而言,超声波传感器的测距原理如下:1.发射声波脉冲:超声波传感器发射一个短时间的声波脉冲,通常频率在20kHz到200kHz之间。
这个脉冲会沿着传感器的指定方向传播。
2.接收反射信号:当发射的超声波脉冲遇到一个物体时,它会被部分或完全反射回来。
接收器会接收到这个反射信号,并将其转换为电信号。
3.计算往返时间:通过记录发射和接收声波的时间差,可以计算出声波从发射器到物体再返回至接收器所需的时间。
4.计算距离:根据声波在空气中的传播速度和往返时间,可以利用以下公式计算出目标物体离传感器的距离:距离=速度×时间/2其中,速度为声波在空气中的传播速度,时间为声波的往返时间,除以2是因为声波的传播是双向的。
1.非接触式测距:超声波传感器可以在不接触物体的情况下进行测距,不会对目标物体造成损害。
2.高精度:由于声波的传播速度是已知且恒定的,超声波传感器有很高的精度,可以测量细小的距离变化。
3.宽范围:超声波传感器的测距范围通常在几厘米到几米之间,适用于不同尺寸的物体测距。
4.可靠性强:超声波传感器对目标物体的形状和表面特性并不敏感,能够在各种环境条件下正常工作。
超声波测距原理解读

超声波测距原理解读超声波测距技术是一种常见的非接触式测量方法,通过发射超声波并接收其反射信号来测量目标物体的距离。
本文将对超声波测距的原理进行解读。
一、超声波的发射与接收超声波是指频率高于20kHz的声波。
超声波测距一般采用压电式传感器进行发送与接收。
传感器通过施加电压使得压电晶体变形,进而产生超声波信号。
当超声波碰触到目标物体时,一部分能量将被反射回传感器,传感器再将接收到的信号转换为电信号进行处理。
二、超声波的传播与延时超声波在空气中的传播速度约为340m/s,该速度取决于空气中的密度和温度。
在测距过程中,测量仪器通过计算从发射到接收之间的时间延时,进而确定目标物体与测量仪器之间的距离。
三、测距原理解析超声波测距的原理基于超声波传播的时间差。
具体来说,测量仪器通过发送超声波信号,并记录下发射时刻。
当超声波遇到目标物体后被反射回传感器,传感器记录下接收到反射信号的时刻。
通过计算发射与接收的时间差,乘以超声波在空气中的传播速度,即可得到目标物体与测量仪器之间的距离。
超声波测距技术具有以下几个特点:1. 非接触式测量:超声波测距不需要与目标物体接触,避免了可能产生的物理损伤。
2. 高精度测量:超声波测距具有较高的测量精度,可以达到毫米级别。
3. 安全可靠:超声波属于无害的声波频率范围,不会对人体和物体造成损害。
4. 能够测量多种物体:超声波能够穿透大部分固体材料,对于金属、塑料、液体等各种材料都有良好的测量效果。
超声波测距技术被广泛应用于工业领域,包括物体检测、液位测量、距离校准等。
它在机器人导航、自动驾驶等领域也发挥重要作用。
总结起来,超声波测距技术通过发送和接收超声波信号,利用信号的传播时间差来测量目标物体与测量仪器之间的距离。
该技术具有高精度、非接触式测量和安全可靠等特点,已广泛应用于各个领域。
随着科技的不断进步,相信超声波测距技术将在未来发展出更多的应用和突破。
超声波传感器测距原理

超声波传感器测距原理
首先,超声波传感器通过发射超声波脉冲,并接收目标物体反射回来的超声波脉冲。
当超声波脉冲发射后,经过一定的时间后,接收到目标物体反射回来的超声波脉冲。
根据超声波在空气中的传播速度,可以通过测量发射和接收超声波脉冲之间的时间差来计算目标物体与传感器之间的距离。
其次,超声波在空气中的传播速度是一个已知的常数,一般情况下约为340m/s。
因此,通过测量超声波脉冲的往返时间,可以利用以下公式来计算目标物体与传感器之间的距离:
距离 = 传播速度× 时间差 / 2。
其中,时间差为发射超声波脉冲到接收目标物体反射回来的超声波脉冲的时间间隔,除以2是因为超声波脉冲是往返传播的,需要将时间差除以2才能得到单程的距离。
另外,超声波传感器测距原理还需要考虑到超声波在空气中传播的特性。
由于空气中存在温度、湿度等因素的影响,会对超声波的传播速度产生一定的影响。
因此,在实际应用中,需要对测得的
距离进行修正,以提高测距的准确性。
总的来说,超声波传感器测距原理是利用超声波在空气中的传播速度来计算目标物体与传感器之间的距离。
通过测量超声波脉冲的往返时间,并考虑到空气中的温度、湿度等因素的影响,可以实现精准的测距功能。
超声波传感器在工业自动化、智能车辆等领域有着广泛的应用,其测距原理的了解对于工程师和研发人员具有重要的意义。
超声波测距实验的使用教程

超声波测距实验的使用教程引言超声波测距技术是一种常用的非接触测距技术,在很多领域都有广泛的应用,比如无人机避障、车辆倒车雷达等。
本文将为大家介绍超声波测距实验的使用教程,帮助大家更好地了解和应用这一技术。
一、实验器材准备在进行超声波测距实验之前,我们需要准备以下器材:1. 超声波传感器:市面上有许多超声波传感器可供选择,常见的有HC-SR04和JSN-SR04T等。
不同型号的超声波传感器性能上稍有差异,但使用方法基本相同。
2. Arduino开发板:Arduino是一种开源的微控制器平台,广泛应用于各种科技创作和教育项目中。
我们可以利用Arduino来控制超声波传感器,并进行测距实验。
3. 连接线:用于将超声波传感器与Arduino开发板连接起来。
二、组装与连接1. 将超声波传感器与Arduino开发板进行连接。
一般来说,超声波传感器的引脚有4个,分别为VCC、Trig、Echo和GND。
其中,VCC连接Arduino的5V引脚,Trig连接任意数字引脚(比如数字引脚2),Echo连接另一根数字引脚(比如数字引脚3),GND连接Arduino的GND引脚。
2. 使用连接线将超声波传感器与Arduino开发板适当连接。
三、编写程序使用Arduino IDE(集成开发环境)编写程序来控制超声波传感器进行测距。
1. 打开Arduino IDE软件,创建新的项目。
2. 在项目中,首先需要导入“Ultrasonic.h”库文件,该库文件提供了一些常用的函数,方便我们进行超声波测距。
3. 在setup函数中,初始化串口通信,并设置Trig引脚为输出模式,Echo引脚为输入模式。
4. 在loop函数中,利用超声波传感器进行测距。
1) 首先,将Trig引脚置为高电平一段时间(至少10微秒),然后再置为低电平。
这个过程是为了向超声波传感器发射一次短时脉冲。
2) 然后,通过Echo引脚上的脉冲宽度来计算得到测距结果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
超声波传感器测距方法详解
在日常生产生活中,超声波测距传感器主要应用于汽车的倒车雷达、及机器人自动避障行走、建筑施工工地以及一些工业现场例如:液位、井深、管道长度等需要自动进行非接触测距的场合。
目前有两种常用的超声波测距方案。
一种是基于单片机或者嵌入式设备的超声波测距系统,一种是基于CPLD(Complex Programmable Logic Device)的超声波测距系统。
想要了解超声波测距传感器的相关应用设计首先我们必须了解超声波传感器测距的工作原理。
超声波传感器测距工作原理
超声波传感器是将超声波信号转换成其他能量信号(通常是电信号)的传感器。
超声波是指频率大于20 kHz的在弹性介质中产生的机械震荡波,其具有指向性强、能量消耗缓慢、传播距离相对较远等特点,因此常被用于非接触测距。
由于超声波对液体、固体的穿透本领很大,尤其是在阳光不透明的固体中。
超声波碰到杂质或分界面会产生显着反射形成反射成回波,碰到活动物体能产生多普勒效应。
,因此超声波测距对环境有较好的适应能力,此外超声波测量在实时、精度、价格也能得到很好的折衷。
目前超声波测距的方法有多种:如往返时间检测法、相位检测法、声波幅值检测法。
其原理是超声波传感器发射一定频率的超声波,借助空气媒质传播,到达测量目标或障碍物后反射回来,经反射后由超声波接收器接收脉。
