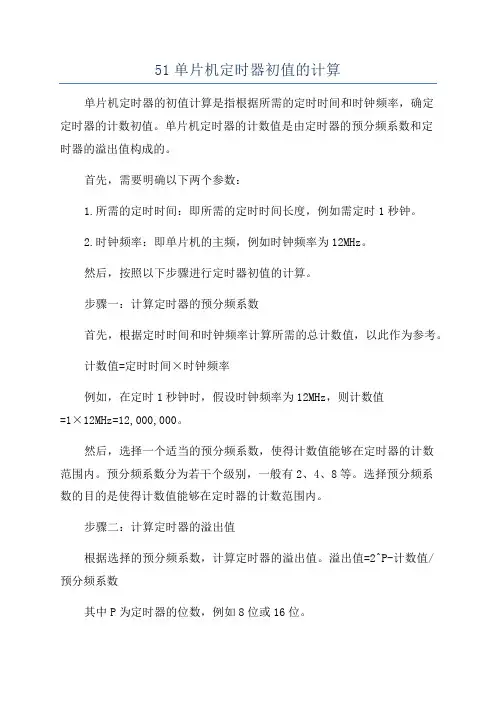

深入理解需要精通定时器溢出原理：
晶振时钟12分频后得到机器时钟，定时器启动后会按机器时钟进位，16bit模式，定时器溢出频率就是机器时钟除以定时器多余“空间”，
例如定时器初值是0xffff，则每1个机器时钟都会溢出，产生中断
例如定时器初值是0xfffe，则每2个机器时钟会溢出
……
例如定时器初值是【65535（0xffff）-999】，则每1000个机器时钟会溢出，或
例如定时器初值是【65536-1000】，则每1000个机器时钟会溢出
……
依次类推
实例
例如：设T0工作方式1定时，定时时间为2ms，在P1.0引脚上输出周期为4ms的方波，设单片机的晶振频率为12MHz。
解：要在P1.0输出周期为4ms的方波，即要使P1.0每隔2ms取反1次。
T0方式1定时，则T0的方式字为：TMOD＝01H
计算2ms定时T0的初值：
12M晶振，机器周期为1M，2ms就是X个机器周期
X=T(2ms)/T0(1s/(12M/12))=0.002/1/1000000=2000
定时器初值就是65536-X=65536-2000=63536=F830H
其中将高8位F8H赋给TH0，低8位30H赋给TL0。
采用查询方法，编程如下：
1.
0000H
3.AJMP MAIN
4.
O 0100H
6.MAIN: MOV TMOD,#01H
7.MOV TL0,#30H
8.MOV TH0,0F8H
9.SETB TR0
10.LOOP: JBC TF0,NEXT
11.SJMP LOOP
12.NEXT: MOV TL0,#30H
13.MOV TH0,#0F8H
14.CPL P1.0
15.SJMP LOOP
复制代码
采用中断的方法，编程如下：
0000H
2.AJMP MAIN
0013H
4.AJMP INT
5.
0100H
7.MAIN: MOV SP,#60H 堆栈指针
8.MOV TMOD,#01H
9.MOV TL0,#30H
10.MOV TH0,#0F8H
11.SETB TR0
12.SETB ET0
13.SETB EA
14.LOOP: SJMP LOOP
15.//中断服务程序：
0300H
17.INT: MOV TL0,#30H
18.MOV TH0,#0F8H
19.CPL P1.0
20.RETI
复制代码

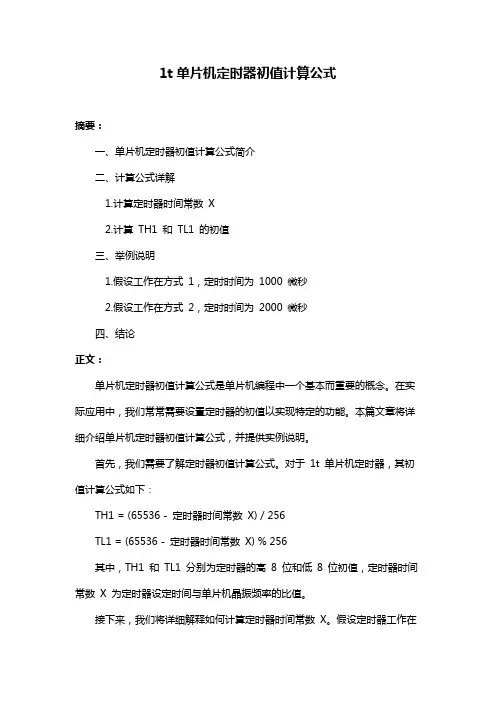

1.TH0 = (65536-CLOCK/TIME_PER_SEC/12) / 256;
2.TL0 = (65536-CLOCK/TIME_PER_SEC/12) % 256;
1.TH0 = (65536-CLOCK/TIME_PER_SEC/12) / 256;
2.TL0 = (65536-CLOCK/TIME_PER_SEC/12) % 256;
如果对于任意晶振，特别是不好计算的，那么只需要先写出1ms的定时，再乘以相应的系数，例如要定时50ms，则
TH0 = (65536-50*CLOCK/1000/12) / 256;
TL0 = (65536-50*CLOCK/1000/12) % 256;
对于12M晶振来说，THO=(65536-50000)/256
对于6M晶振来说，THO=(5536-25000)/6
