电气控制技术网上作业题 (1)
电气控制PLC考试题(附参考答案)
电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。
A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。
A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。
A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。
A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。
A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。
A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。
A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。
A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。
A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。
A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。
A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。
电气控制试题和答案284题
一、判断题01、一项工程的电气工程图一般由首页、电气系统图与电气原理图组成。
（×）一项工程的电气工程图一般由首页、电气系统图与电气原理图、设备布置图、安装接线图、平面图等几部分组成02、电气原理图中所有电气的触点，都按照没有通电或没有外力作用时的状态画出。
（√）03、按照电气元件图形符号和文字符号国家标准，接触器的文字符号应用KM来表示。
（√）04、电路中触头的串联关系可用逻辑与，即逻辑乘（⋅）关系表达；触头的并联关系可用逻辑或，即逻辑加（+）的关系表达。
（√）05、电气控制电路中继电器KA1的逻辑关系式为KAf••=，SB+KA13SQ1)1(SQ则对应的电路图为（×）=+•+f KA SB KA SQ SQ(1)(1)(13)06、机床控制线路中电动机的基本控制线路主要有启动、运行与制动控制线路。
（√）07、机床电气控制系统中交流异步电动机控制常用的保护环节有短路、过电流、零电压与欠电压保。
（√）08、阅读分析电气原理图应从分析控制电路入手。
（√）09、X62W铣床工作台做左右进给运动时，十字操作手柄必须置于中间零位以解除工作台横向进给、纵向进给和上下移动之间的互锁。
（√）10在检查控制回路电压是否正常。
（√）11、T68镗床所具备的运动方式有主运动、进给运动、辅助运动。
（√）12、T68镗床主轴电动机在高速运行时，电动机为YY形连接。
（√）13、T68镗床主轴电动机只有低速挡，没有高速挡时，常见的故障原因有时间继电器KT不动作或行程开关SQ2安装的位置移动造成的SQ2处于始终断开的状态。
（√）14、20/5 t制屏来实现控制。
（×）20/5 t起重机电气控制线路中的主钩电动机由主令控制器配合磁力控制屏来实现控制。
15、20/5 t起重机主钩既不能上升又不能下降的原因，主要有欠电压继电器KV不吸合、欠电压继电器自锁触点未接通、主令控制器触点接触不良、电磁铁线圈开路未松闸等。
电气控制技术网上作业题 (1)
东北农业大学网络教育学院电气控制技术网上作业题第一章1．什么是低压电器？低压电器是怎样分类的？2．什么是额定电流？什么是约定发热电流？两者有什么区别？3．我国的低压电器经历了哪几代？4．低压电器的发展趋势是什么？5．防止触电有哪些措施？6．接地有哪些种类？保护接地有哪些形式？7．保护接地要注意哪些问题？工作接地要注意哪些问题？8．怎样制作接地装置？9．电磁辐射的危害是什么？如何防止电磁辐射？10．何谓接地电阻？11．常见的触电事故的主要原因有哪些？怎样防止触电？第二章1．交流接触器在运行中有时在线圈断电后，衔铁仍掉不下来，电动机不能停止，这时应如何处理？故障原因在哪里？应如何排除？2．接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？3．接触器的使用类别的含义是什么？4．线圈电压为 220V 的交流接触器误接入 380V 交流电源会发生什么问题？为什么？5．中间继电器的作用是什么？中间继电器和接触器有何区别？在什么情况下中间继电器可以取代接触器启动电动机？6．电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？7．某电动机的额定功率为 5.5kW，电压为 380V，电流为 12.5A，启动电流为额定电流的 7 倍，现用按钮进行启停控制，要有短路保护和过载保护，应该选用哪种型号的接触器、按钮、熔断器、热继电器和开关？8．什么是电流继电器和电压继电器？9．按钮和行程开关的工作原理、用途有何异同？10．温度继电器和热继电器都用于保护电动机，它们的具体作用、使用条件有何不同？11．第 8 小题中若选用了低压断路器，还一定需要选用熔断器和热继电器吗？请选择适合的低压断路器型号。
12．熔断器的额定电流和熔体的额定电流有何区别？13．在什么情况下，电动机可以不进行过载保护？14．说明熔断器和热继电器的保护功能有何不同？15．现使用CJX1-9 接触器控制一台电动机，若改用固态继电器，请选用合适的型号。
电气控制技术练习题库(含参考答案)
电气控制技术练习题库（含参考答案）一、单选题（共87题，每题1分，共87分）1.三相绕线型异步电动机起动时，通过转子绕组串电阻，可以（）。
A、降低起动转矩B、增大起动电流C、增大起动电压D、增大起动转矩正确答案：D2.电动机正反转运行中的两个接触器必须实现相互间（）。
A、互锁B、自锁C、禁止D、记忆正确答案：A3.三相异步电动机定子绕组的星形连接表示是（）。
A、DB、ΔC、YD、y正确答案：C4.低压电器一般由感受部分和（）组成A、执行部分B、线圈C、触点D、以上都不是正确答案：A5.我国异步电动机的额定频率一般为（）。
A、不确定B、100HzC、50HzD、60Hz正确答案：C6.二次绕组的额定电压为（）A、电源电压B、负载电压C、空载电压D、都不是正确答案：C7.接触器互锁触头是一对（）。
A、辅助常开触头B、辅助常闭触头正确答案：B8.在三相异步电动机的反接制动中，防止电动机反向起动的措施是（）。
A、在电动机的定子回路中串制动电阻。
B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：C9.以下可以使三相异步电动机反转的方法是（）A、改变三相交流电源的电流。
B、改变三相交流电源的频率。
C、改变三相交流电源的相序。
D、改变三相交流电源的电压正确答案：C10.使用电压互感器时，其二次侧不允许（）A、通路B、开路（断路）C、短路D、不确定正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。
A、10B、4C、2D、8正确答案：B12.变压器的一次绕组与（）连接A、负载B、电源C、不确定D、电动机正确答案：B13.停止按钮应优先选用（）A、黑色B、黄色C、绿色D、红色正确答案：D14.电路中实现过载保护的电器是（）A、熔断器C、热继电器D、以上都不是正确答案：C15.变压器一次、二次绕组的电压与其匝数的关系是（）A、不确定B、成正比C、无关D、成反比正确答案：B16.变压器的效率是指变压器的输出功率与（）之比A、总功率B、机械功率C、电磁功率D、输入功率正确答案：D17.三相异步电动机的额定电压是指定子绕组的（）。
(完整版)电气控制技术试题库和答案
电气控制技术试题库及答案一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：（B）自动控制系统中用于发送控制指令的电器。
3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：（B）一种触头延时接通或断开的控制电器。
5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。
K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。
7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。
8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。
11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。
12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。
18、交流继电器：（C）吸引线圈电流为交流的继电器。
19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

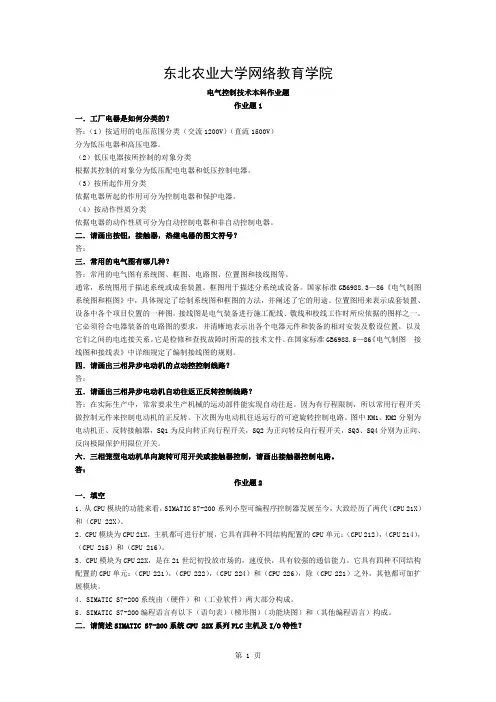

电气控制本科作业题及参考答案
东北农业大学网络教育学院电气控制技术本科作业题作业题1一．工厂电器是如何分类的？答：（1）按适用的电压范围分类（交流1200V）（直流1500V）分为低压电器和高压电器。
（2）低压电器按所控制的对象分类根据其控制的对象分为低压配电电器和低压控制电器。
（3）按所起作用分类依据电器所起的作用可分为控制电器和保护电器。
（4）按动作性质分类依据电器的动作性质可分为自动控制电器和非自动控制电器。
二．请画出按钮，接触器，热继电器的图文符号？答：三．常用的电气图有哪几种？答：常用的电气图有系统图、框图、电路图、位置图和接线图等。
通常，系统图用于描述系统或成套装置。
框图用于描述分系统或设备。
国家标准GB6988.3—86《电气制图系统图和框图》中，具体规定了绘制系统图和框图的方法，并阐述了它的用途。
位置图用来表示成套装置、设备中各个项目位置的一种图。
接线图是电气装备进行施工配线、敷线和校线工作时所应依据的图样之一。
它必须符合电器装备的电路图的要求，并清晰地表示出各个电器元件和装备的相对安装及敷设位置，以及它们之间的电连接关系。
它是检修和查找故障时所需的技术文件。
在国家标准GB6988.5—86《电气制图接线图和接线表》中详细规定了编制接线图的规则。
四．请画出三相异步电动机的点动控控制线路？答：五．请画出三相异步电动机自动往返正反转控制线路？答：在实际生产中，常常要求生产机械的运动部件能实现自动往返。
因为有行程限制，所以常用行程开关做控制元件来控制电动机的正反转。
下次图为电动机往返运行的可逆旋转控制电路。
图中KM1、KM2分别为电动机正、反转接触器，SQ1为反向转正向行程开关，SQ2为正向转反向行程开关，SQ3、SQ4分别为正向、反向极限保护用限位开关。
六．三相笼型电动机单向旋转可用开关或接触器控制，请画出接触器控制电路。
答：作业题2一．填空1．从CPU模块的功能来看，SIMATIC S7-200系列小型可编程序控制器发展至今，大致经历了两代（CPU 21X）和（CPU 22X）。
电气控制试题及答案
电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。
（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。
（错误）3. 熔断器在电路中主要起到过载保护作用。
（错误）4. 交流接触器的线圈断电后，触点会自动断开。
（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。
电气控制技术模拟考试题与参考答案
电气控制技术模拟考试题与参考答案1、使用电压互感器时，其二次侧不允许（）A、短路B、不确定C、通路D、开路（断路）答案：A2、在三相异步电动机的反接制动中，限制制动电流的措施是（）。
A、在电动机的定子回路中串制动电阻。
B、使用时间继电器C、使用速度继电器D、以上都不是答案：A3、刀开关的电气字母符号为( )A、SQB、QSC、KMD、QF答案：B4、时间继电器的电气字母符号为( )A、FRB、KMC、KTD、KV答案：C5、按钮的电气字母符号为( )A、SBB、SQC、QFD、QS答案：A6、接触器自锁触头是一对( )。
A、常闭辅助触头B、主触头C、常开辅助触头答案：C7、在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。
A、交流电源B、直流电源C、任意电源D、以上都不是答案：B8、接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是答案：A9、对于低压电动机，如果测得的绝缘电阻小于（）兆欧，应及时进行干燥处理。
A、100B、0.5C、1000D、20答案：B10、我国变压器的额定频率规定为（）A、60HzB、100HzC、都不是D、50Hz答案：D11、断路器的电气字母符号为( )A、SBB、QSC、KMD、QF答案：D12、Yyn表示三相变压器的绕组联结方式是（）A、高压侧绕组星形联结，低压侧绕组星形联结中性点向外引出。
B、高压侧绕组三角形联结，低压侧绕组三角形联结中性点向外引出。
C、高压侧绕组三角形联结中性点向外引出，低压侧绕组星形联结D、高压侧绕组星形联结中性点向外引出，低压侧绕组三角形联结。
答案：A13、接触器互锁触头是一对（）。
A、辅助常闭触头B、辅助常开触头C、主触头答案：A14、低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是答案：B15、我国异步电动机的额定频率一般为（）。
电气控制技术试题及答案
电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。
2. 电气控制技术中，______可以用于实现电路的过载保护。
3. 继电器的工作原理是通过______来控制电路的通断。
4. 电气控制系统中，______是实现远程控制的重要元件。
5. 定时器在电气控制技术中，主要用于实现______控制。
6. 在电气控制技术中，______可以实现电路的短路保护。
7. 电气控制系统中，______是实现电压转换的主要元件。
8. 传感器在电气控制技术中，主要用于实现______。
9. 接触器在电气控制技术中，主要用于实现______控制。
10. 电气控制技术中，______是实现时间控制的主要元件。
电气控制PLC题库+答案
电气控制PLC题库+答案一、单选题（共60题，每题1分，共60分）1.电磁调速异步电动机的基本结构形式分为______两大类。
A、整体式和独立式B、组合式和分立式C、组合式和整体式D、整体式和分立式正确答案：C2.接触器线圈工作电压与所控制电路电压____ 。
A、应—致B、接近C、大于D、小于正确答案：A3.步进电动机在“三相六拍”的通电方式时，定子的状态每改变一次，转子应该转过的角度是A、15°B、45°C、60°D、30°正确答案：A4.接触器上“NO”代表_____A、常闭B、常开C、线圈D、电源正确答案：B5.步进电动机的转速主要由下列的那个参数确定____A、输入电流量B、脉冲频率C、输入电压值D、脉冲宽度正确答案：B6.刀开关正确的安装方位在合闸后操作手柄向____A、右B、上C、下D、左正确答案：B7.符号RM10表示____ 熔断器。
A、有填料封闭管式B、螺旋式C、无填料封闭管式D、插入式正确答案：C8.直接启动用的闸刀开关的额定容量不小于电动机额定电流的____。
A、5B、3C、15D、10正确答案：B9.安装螺旋式熔断器时，熔断器______的接线端应装在上方，并与电源线连接。
A、动触点B、静触点C、下接线板D、上接线板正确答案：C10.数控机床的性能很大程度上取决于____的性能。
A、伺服系统B、位置检测系统C、计算机运算D、机械结构正确答案：A11.交流伺服电动机的实质是一台______感应电动机。
B、两相C、三相D、视需求而定正确答案：B12.数控系统RS232接口主要作用是_____A、断电保护B、与外部设备相连C、主轴接口D、驱动接口正确答案：B13.交—直—交变频器按调压方式可分为_____A、有环流与无环流B、正弦波与方波C、电压型与电流型D、PAM与PWM正确答案：D14.电气原理图依据通过的电流的大小分为____A、辅助电路和控制电路B、主电路和照明电路C、辅助电路和照明电路D、主电路和辅助电路正确答案：D15.低压电器按其在电气控制中的作用可以分为____A、控制类和保护类B、自动切换电器和非自动切换电器C、手动和自动D、低压配电电器和低压控制电器正确答案：A16.断电延时的时间继电器，当线圈通电时触头——动作。
电气控制技术科理论题库
电气控制技术理论试题题库一、填空题（应出100空，实出100空）1.低压电器按用途和控制对象分为（低压配电）电器和（低压控制）电器。
2.低压电器按执行机能分为（自动）电器和（非自动）电器。
3.按钮由（按钮帽）、（复位弹簧）、（桥式触点）、外壳等组成。
4.行程开关又称（限位开关），它一般由(执行元件)、(操作机构)和外壳组成。
5.行程开关按动作原理有（直动式）行程开关、（滚动式）行程开关、（微动式）行程开关。
6.断路器必须（垂直）安装，保证合闸状态时手柄（朝上）。
7.交流接触器的铁心一般用E形（硅钢片）叠压而成，一减少铁心的（磁滞）和（涡流）损耗。
8.继电器由（感测）机构、（中间）机构、（执行）机构组成。
9.控制电路一般允许通过的电流为（5）A。
10.接触器由（电磁机构）、（触点系统）、（灭弧装置）、反力装置、支架和底座等结构组成。
11.电磁机构由（激磁线圈）和（磁路）构成。
12.常用的灭弧方式有（灭弧罩）、（灭弧栅）、（磁吹式灭弧）和多断点灭弧。
13.熔断器用于（严重过载）和（短路）保护中。
14.时间继电器按照触点动作方式分为（通电延时）时间继电器和（断电延时）时间继电器。
15.继电器按输出形式分为（有触点式）继电器和（无触点式）继电器。
16.继电器按用途分为（控制用）继电器和（保护用）继电器。
17.电流继电器有（欠电流）继电器和（过电流）继电器。
18.电压继电器有（欠电压）继电器、（零电压）继电器和（过电压）继电器。
19.接触器按（主触点）所控制电路的电流种类分为交流继电器和直流继电器。
20.热继电器的由（双金属片）、（热元件）、（触点系统）部分结构构成。
21.电气控制原理图一般有（电气原理图）、（电器布置图）、（电气安装接线图）。
22.熔断器按结构型式分为（半封闭插入式）、（无填充料密封式）和（有填料密封式）熔断器。
23.熔断器主要由（熔体）、（熔断管）及（导电部分）等部件组成。
24.熔断器的保护特性具有（反时限特性）。
电气控制试题及答案
电气控制试题及答案一、选择题（每题2分，共40分）1. 下列元器件中具有放大作用的是：A. 二极管B. 电阻C. 三极管D. 电容2. 以下哪个不是直流电机的类型：A. 刷线电机B. 无刷电机C. 步进电机D. 同步电机3. 以下哪个不是电气控制中常用的中间继电器类型：A. 热继电器B. 时序继电器C. 接触继电器D. 磁力继电器4. 电气控制系统中的PLC是指：A. 电子计算机B. 可编程逻辑控制器C. 电子开关D. 总线控制器5. 以下哪个不是常见的电气控制回路：A. 开关回路B. 定时回路C. 变频回路D. 保护回路二、填空题（每题4分，共40分）1. 在电气控制系统中，将输入信号转换为数字信号的元器件是。
2. 电机启动时，常用的起动方式有和两种。
3. 开关电源的直流输出电压通常为 V。
4. 三相交流电机的电源电压通常为 V。
5. 在电气控制系统中，控制电路与动力电路之间的连接通常使用进行。
三、简答题（共20分）1. 请简要解释什么是电气控制系统。
电气控制系统是指通过电气设备和元器件来实现对各种设备、机械或工艺过程进行控制的系统。
它通过传感器感知输入信号，并经过逻辑控制和信号处理后，输出控制信号，从而实现对设备或过程的启动、停止、调节和保护等控制功能。
2. 请简述PLC的工作原理。
PLC是可编程逻辑控制器的简称。
其工作原理是通过接收输入信号、进行逻辑运算和处理，并产生相应的输出信号来控制设备或过程。
PLC 内部包含了可编程的逻辑控制程序，用户可以通过编程方式灵活地改变控制逻辑，从而实现不同的控制功能。
3. 请简要介绍电气控制系统中常见的传感器类型。
电气控制系统中常见的传感器类型包括温度传感器、压力传感器、流量传感器和光电传感器等。
温度传感器用于测量环境或设备的温度变化；压力传感器用于测量气体或液体的压力变化；流量传感器用于测量液体或气体的流量；光电传感器用于检测物体的存在、距离或颜色等。
四、计算题（共40分）1. 谐波电流引起的变压器损耗为9 kW，谐波电流有效值为15 A，变压器供电电压为220 V，求谐波电流的总畸变率。
电气控制技术试卷及答案
电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
（X ）2、主令电器在自动控制系统中接入主回路。
（X ）3、刀开关安装时，手柄要向上装。
接线时，电源线接在上端，下端接用电器。
（√）4、熔断器在电路中既可作短路保护，又可作过载保护。
（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。
（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。
（√）7、继电器在任何电路中均可代替接触器使用。
（X ）8、电气原理图绘制中，不反映电器元件的大小。
（√）11、电气原理图设计中，应尽量减少电源的种类。
（√）12、电气原理图设计中，应尽量减少通电电器的数量。
（√）13、电气接线图中，同一电器元件的各部分不必画在一起。
（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。
（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。
（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。
（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。
（X ）19、熔断器的额定电流大于或等于熔体的额定电流。
（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。
（√）21、分析控制电路最基本的方法是查线读图法。
（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。
（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。
（X ）27、热继电器的电流整定值是触点上流过的电流值。
（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。
（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。
（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。
（√）33、低压断路器具有失压保护的功能。
（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。
电气控制及PLC应用试题及参考答案
电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。
[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（A ），线圈（A ），吸引线圈做成（A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。
[A 发热；B不发热。
A 发热；B不发热。
A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。
[A 无关；B成正比。
A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。
[A 电流;B电压。
A多;B 少。
A大；B小]5. 电压继电器的线圈与负载（ B ）。
线圈匝数（ A ），导线( B)。
[A 串联；B并联。
A多；B 少。
A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。
2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热.继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。
分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。
2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压; 过载; 短路等保护作用。
3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。
电气控制技术练习题及答案
⒈电力拖动控制系统主要由 原动机 和 自动控制部分 组成。
⒉电气控制系统图包括 电气控制原理图 、 电气设备安装图 、 电气设备接线图 等。
⒊将额定电压直接加到电动机的定子绕组上，使电动机起动运转，称为 直接 起动或 全压 起动。
⒋机床设备中停车制动的控制方式主要有 反接制动 和 能耗制动 。
⒏PLC 的程序一般表示方式有 梯形图 、 语句表 、 逻辑功能图 、 和 逻辑代数式 四种。
⒐利用KEEP 指令编程时．必须按照先 置位 ，再 复位 最后是 锁存指令 的顺序进行。
⒈绘制电气原理图时，主回路一般用 粗线 绘制在图面的 左 侧，而控制电路用 细线 绘制在图 右侧，所有电路元件的图形符号均按电器 常 态绘制。
⒉阻转矩作用方向始终与运动方向 相反 ,是起 阻碍 运动的作用转矩。
⒊电动机一般采用热继电器实现 过载 保护，热继电器的常闭触点应接在 控制回路 。
⒋实现多地点控制一台电动机起动、停机时，应把起动按钮 并联 连接，停机按钮应 串联 连接。
⒌要在一定的距离内实现自动往复不断循环工作，应采用 行程开关 来控制电动机的正、反转。
⒍C 系列P 型PLC 共有 16 个SMR 。
⒎在同一程序段中，最多允许使用 48 个DIFU 和DIFD 指令。
⒏输出继电器（OR ）通过一对 动合 触点将PLC 的控制信号传递给负载。
⒐C 系列P 型PLC 按功能可分为基本型、 扩展I/O 单元扩展型 和专用型单元。
⒑C 系列P 型机的定时器属于 递减计数 类型的定时器。
⒒输入继电器与PLC 的 输入设备 相连，它只能由 外部设备 信号来驱动，不能被程序指令来驱动，只有输出继电器才具有 驱动负载抗干扰 能力。
⒈机械特性硬度是指表示了 电动机的转速随转矩变化之间的关系 。
⒉使三相交流异步电动机实现正、反转换向，可采取 改变三相电源的相序 的方法。
⒊丫一△降压起动的电动机在正常运行时，电动机定子绕组是连接 成三角形 的。
(完整版)电气控制试题库(有答案)
电气控制技术试题库一、判断题（每题 2 分，共20 分）1. 低压电器指工作在直流1200V、交流1500V以下的各种电器。
2. 所有的保护电器都是自动电器。
3. 所有的控制电器都是手动的。
4. 电磁机构使衔铁释放（复位）的力与器隙的关系曲线称为反力特性。
5. 电磁机构使衔铁吸合的力与器隙的关系曲线称为吸力特性。
6. 电磁机构中的线圈是串联的主要用于电压检测，所以也叫做电压线圈。
7. 电磁机构中的线圈是并联的主要用于电压检测，所以也叫做电压线圈。
8. 反力特性一定在吸力特性的下方，在剩磁特吸力特性的上方。
9. 电磁式电器的触电类型为点接触的适合于电流不大，压力小的场合。
10. 电磁式电器的触电类型为线接触的适合接通次数多，电流小的场合。
11. 接触器能频繁的通断电路并具有低压保护功能。
12. 接触器是一种只能通断交流的电磁式自动切换电器。
13. 直流接触器比交流接触器更适合于频繁操作。
14. 接触器的反断能力是指接触器能可靠分段的电压最大值。
15. 电压继电器属于信号继电器，时间继电器属于控制继电器。
16. 电流继电器一般并联在电路中，分为过电流继电器和欠电流继电器。
17. 热继电器具有短路保护和过载保护。
18. 热继电器具有反时限保护特性。
19. 熔断器具有反时限保护特性和瞬动保护特性。
20. 低压断路器也叫低压开关。
21. 行程开关也叫限位开关，接近开关。
22. 万能转换开关具有各种保护功能。
23. 电气原理图分为主电路和控制电路。
24. 自耦变压器降压起动的方法不适用于频繁起动的场合。
25. 交流电动机的控制线路可以采用直流。
26. 反接制动对机械的冲击力很小。
27. 接触器不具有欠压保护的功能。
28. 过载通常是指有超过10 倍的额定电流的过电流发生。
29. 电气控制系统设计尽量选用标准的、常用的或经过实践考验的典型环节或基本电气控制线路。
30. 星- 三角启动适用于无载或轻载启动场合。
电机与电气控制技术试题库和答案 精品推荐
18级电机与电气控制技术试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。
(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。
(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。
(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。
(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。
(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。
(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。
(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。
(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。
(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。
(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。
(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。
(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。
(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。
(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，则动作范围应选用 D 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

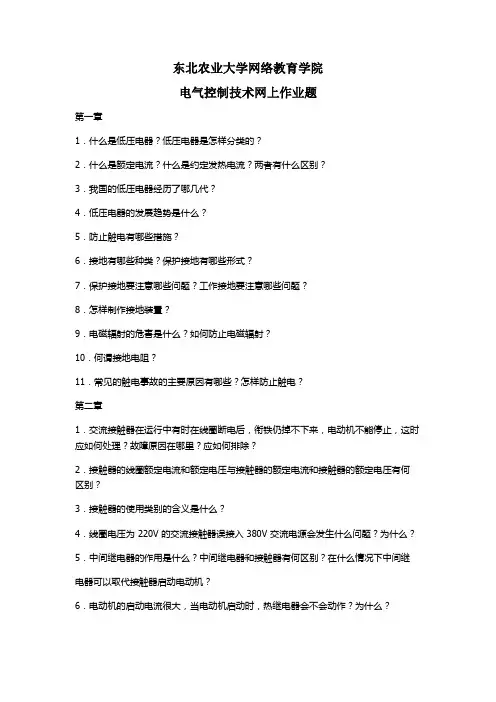

东北农业大学网络教育学院电气控制技术网上作业题第一章1．什么是低压电器低压电器是怎样分类的2．什么是额定电流什么是约定发热电流两者有什么区别3．我国的低压电器经历了哪几代4．低压电器的发展趋势是什么5．防止触电有哪些措施6．接地有哪些种类保护接地有哪些形式7．保护接地要注意哪些问题工作接地要注意哪些问题8．怎样制作接地装置9．电磁辐射的危害是什么如何防止电磁辐射10．何谓接地电阻11．常见的触电事故的主要原因有哪些怎样防止触电第二章1．交流接触器在运行中有时在线圈断电后，衔铁仍掉不下来，电动机不能停止，这时应如何处理故障原因在哪里应如何排除2．接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别3．接触器的使用类别的含义是什么4．线圈电压为 220V 的交流接触器误接入 380V 交流电源会发生什么问题为什么5．中间继电器的作用是什么中间继电器和接触器有何区别在什么情况下中间继电器可以取代接触器启动电动机6．电动机的启动电流很大，当电动机启动时，热继电器会不会动作为什么7．某电动机的额定功率为，电压为 380V，电流为，启动电流为额定电流的 7 倍，现用按钮进行启停控制，要有短路保护和过载保护，应该选用哪种型号的接触器、按钮、熔断器、热继电器和开关8．什么是电流继电器和电压继电器9．按钮和行程开关的工作原理、用途有何异同10．温度继电器和热继电器都用于保护电动机，它们的具体作用、使用条件有何不同11．第 8 小题中若选用了低压断路器，还一定需要选用熔断器和热继电器吗请选择适合的低压断路器型号。
12．熔断器的额定电流和熔体的额定电流有何区别13．在什么情况下，电动机可以不进行过载保护14．说明熔断器和热继电器的保护功能有何不同15．现使用 CJX1-9 接触器控制一台电动机，若改用固态继电器，请选用合适的型号。
16．空气式时间继电器如何调节延时时间JS7-A 型时间继电器触头有哪几类画出它们的图形符号。
17．空气式时间继电器与晶体管时间继电器、数显式时间继电器相比有何缺点18．什么是主令电器常用的主令电器有哪些19．智能电器有什么特点其核心是什么20．三线式 NPN 型接近开关怎样接线21．电容式和电感式开关传感器的区别是什么22．两线/三线式 NPN 和 PNP 型接近开关怎样接线23．根据国家标准，三线式接近开关的信号线、电源线分别是什么颜色24．常用的接近开关有哪些类型25．怎样选用合适的接近开关在选择接近开关的检测距离时要注意什么问题26．固态继电器与接触器相比有何优势27．某学生用万用表判定按钮的接线端子的定义，他的操作和结论如下：（1）用万用表的“欧姆挡”测定 1 号和 3 号端子间的电阻约为 0，所以判定 1 号和 3 号端子间是常闭触头。
（2）用万用表的“欧姆挡”测定 1 号和 2 号端子电阻为无穷大，所以判定 1 号和 2 号端子间是常开触头。
请问该学生的结论是否正确为什么28．常见的启动器的种类和用途是什么29．只用两个单相固态继电器，而把电源的第三相与电动机直接相连，这种设计方案的优缺点是什么30．交流接触器的线圈能否串联使用为什么31．怎样区分常开和常闭触头时间继电器的常开与常闭触头与中间继电器的常开与常闭触头有何区别32．电压继电器和电流继电器在电路中起什么作用33．是否可以用过电流继电器取代热继电器作为电动机的过载保护34．简要说明漏电保护器的工作原理。
35．电子式电器的特点是什么36．继电器有什么功能37．同一电器的约定发热电流和额定电流哪个更大第三章1．三相异步交流电动机换向的原理是什么2．直流电动机换向的原理是什么3．三相异步交流电动机有哪几种调速方法4．直流电动机有哪几种调速方法5．电气控制系统的常用保护环节有哪些6．常用的电气系统图有哪些7．多地启动和停止控制用在什么场合8．根据图 3-4 所示的电动机单向点动线路图，画出对应的接线图和布置图。
9．根据图 3-8 所示的电动机正/反转原理图，画出对应的接线图和布置图。
10．图 3-6 所示为自动往复循环控制线路，指出 SQ3 和 SQ4 的作用是什么。
11．大功率的三相异步交流电动机为何要减压启动12．直流电动机启动时为何要在电枢中串入电阻13．三相异步交流电动机减压启动的常用方法有哪些14．三相异步交流电动机制动的常用方法有哪些15．直流电动机制动的常用方法有哪些16．三相异步交流电动机调速的常用方法有哪些17．有一台电动机功率为，现要求其反接制动IZ≤1/2Ist，估算在三相电路中应该串入多大阻值和功率的电阻。
18．有一台笼型电动机，功率为 20kW，额定电压为 380V，额定电流 IN =， I 0 ＝，定子绕组的电阻为，定子绕组为 Y 接线，估算这台电动机采用全波能耗制动时所需的直流电压、直流电流以及变压器的二次侧电压和功率。
19．单相异步电动机只有一个绕组吗20．简述家用电风扇的电抗器调速的原理。
21．单相异步电动机有几种启动方法22．单相异步电动机有几种常用的调速方法23．图 3-16 中的反接制动采用了速度继电器，若不使用速度继电器，而采用时间继电器，应该如何设计控制线路第四章1．为什么图 4-1 中的 M1 电动机没有进行短路保护，而 M2、M3 电动机有短路保护2．为什么图 4-1 中的 M3 电动机没有进行过载保护，而 M1、M2 电动机有过载保护若图中不使用热继电器，可以使用什么电器取代3．图 4-1 中的电动机不进行接地有什么问题4．分析图 4-4 和图 4-5，若变速手柄推不上，应该怎么办5．分析图 4-4 和图 4-5，主轴是怎样制动的6．分析图 4-4 和图 4-5，简述圆工作台的工作过程。
7．分析图 4-4 和图 4-5，设计 XA5032 铣床的接线图和布置图。
8．若图 4-7 中不用限位开关 SQ，会出现什么问题是否影响液压系统的保压与补压9．若图 4-7 中不用断路器 QF2、QF3，可用什么电器取代11．在图 4-10 中，若将 PNP 接近开关换成 NPN 接近开关，应该怎样接线若将接近开关换成行程开关，则应该怎样设计原理图12．在图 4-11 中，RC1、RC2、RC3 的作用是什么13．在图 4-12 中，控制系统电动机 M1 是怎样进行调速、制动和换向的14．在图 4-13 中，换刀是怎样进行的第五章1．PLC 的主要性能指标有哪些2．PLC 主要用在哪些场合3．PLC 怎样分类4．PLC 的发展趋势是什么5．PLC 的结构主要由哪几个部分组成6．PLC 的输入和输出模块主要由哪几个部分组成每部分的作用是什么7．PLC 的存储器可以细分为哪几个部分8．PLC 是怎样进行工作的9．举例说明常见的哪些设备可以作为 PLC 的输入设备和输出设备10．什么是立即输入和立即输出它们分别在何种场合应用11．S7 系列的 PLC 有哪几类12．S7-200 系列 PLC 有什么特色13．S7-200 系列 CPU 有几种工作方式下载文件时，能否使其置于“运行”状态 14．使用模拟量输入模块时，要注意什么问题15．在例 5-2 中，如果不经过转换能否直接用晶体管输出 CPU 代替应该如何转换16．以下哪些表达有错误请改正。
AQW3、8＃11、10＃22、16＃FF、16＃FFH、2#110、2#2117．如何进行 S7-200 的电源需求与计算18．通信口参数如何设置19．是否可以通过 EM 277 模块控制变频器20．为什么重新设置 EM 277 地址后不起作用21．S7-200 系列 PLC 的输入和输出怎样接线22．PLC 控制与继电器控制有何优缺点第六章1．计算机安装 STEP 7-Micro/WIN 软件需要哪些软、硬件条件2．没有 RS-232C 接口的笔记本电脑要使用具备 RS-232C 接口的编程电缆下载程序到S7-200 PLC 中，应该做哪些预处理3．在 STEP 7-Micro/WIN 软件中，“局部编译”和“完全编译”的区别是什么4．连接计算机的 RS-232C 接口和 PLC 的编程口之间的编程电缆时，为什么要关闭 PLC 的电源5．当 S7-200 PLC 处于监控状态时，能否用软件设置 PLC 为“停止”模式6．如何设置 CPU 的密码怎样清除密码怎样对整个工程加密7．断电数据保持有几种形式实现怎样判断数据块已经写入 EEPROM8．状态表和趋势图有什么作用怎样使用二者有何联系9．工具浏览条中有哪些重要的功能10．交叉引用有什么作用11．仿真软件的优缺点有哪些第七章1．写出图 7-78 所示梯形图所对应的语句表指令。
2．根据下列语句表程序，画出梯形图。
3．3 台电动机相隔 5s 启动，各运行 20s，循环往复。
使用移位指令和比较指令完成控制要求。
4．用 PLC 设计一个闹钟，每天早上 6:00 闹铃。
5．用 PLC 的置位、复位指令实现彩灯的自动控制。
控制过程为：按下启动按钮，第一组花样绿灯亮；10s 后第二组花样蓝灯亮；20s 后第三组花样红灯亮，30s 后返回第一组花样绿灯亮，如此循环，并且仅在第三组花样红灯亮后方可停止循环。
6．如图 7-79 所示为一台电动机启动的工作时序图，试画出梯形图。
7．用 3 个开关（、、）控制一盏灯，当 3 个开关全通或者全断时灯亮，其他情况灯灭。
（提示：使用比较指令。
）8．用移位指令构成移位寄存器，实现广告牌字的闪耀控制。
用 HL1~HL4 四只灯分别照亮“欢迎光临”四个字，其控制要求见表 7-28，每步间隔 1s。
9．运用算术运算指令完成算式[（100+200）×10]/3 的运算，并画出梯形图。
10．编写一段程序，将 VB100 开始的 50 个字的数据传送到 VB1000 开始的存储区。
11．编写将 SM100 的高、低字节内容互换并将结果送入定时器 T37 作为定时器预置值的程序段。
12．某系统上有 1 个 S7-226 CPU、2 个 EM 221 模块和 3 个 EM 223 模块，计算由CPU226供电，电源是否足够13．例 7-7 中使用的是什么样输出形式的 PLC若改为继电器输出的 PLC，请画出接线图。
14．现有 3 台电动机M1、M2、M3，要求按下启动按钮后，电动机按顺序启动（M1 启动，接着M2启动，最后M3启动），按下停止按钮后，电动机按顺序停止（M3先停止，接着M2停止，最后M1停止）。
试设计其梯形图并写出指令表。
15．如图 7-80 所示，若传送带上 20s 内无产品通过则报警，并接通。
试画出梯形图并写出指令表。
16．如图 7-81 所示为两组带机组成的原料运输自动化系统，该自动化系统的启动顺序为：盛料斗 D 中无料，先启动带机 C，5s 后再启动带机 B，经过 7s 后再打开电磁阀YV，该自动化系统停机的顺序恰好与启动顺序相反。
