常见不锈钢网电解抛光22个问题分析
不锈钢电解抛光常见问题解决方法

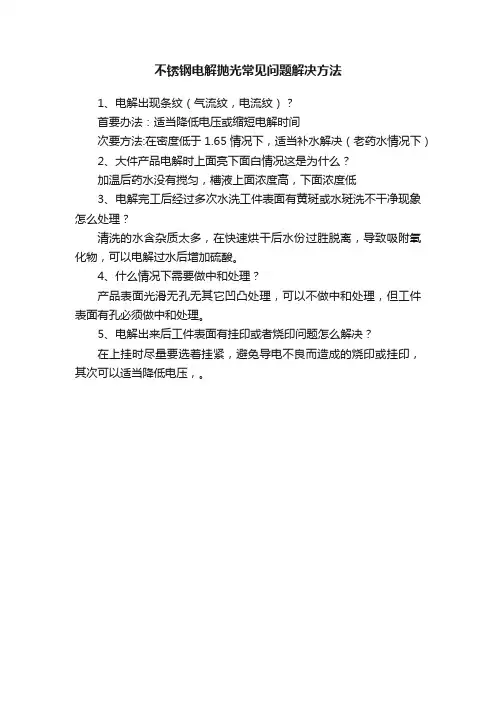

不锈钢电解抛光常见问题解决方法
1、电解出现条纹（气流纹，电流纹）？
首要办法：适当降低电压或缩短电解时间
次要方法:在密度低于1.65情况下，适当补水解决（老药水情况下）
2、大件产品电解时上面亮下面白情况这是为什么？
加温后药水没有搅匀，槽液上面浓度高，下面浓度低
3、电解完工后经过多次水洗工件表面有黄斑或水斑洗不干净现象怎么处理？
清洗的水含杂质太多，在快速烘干后水份过胜脱离，导致吸附氧化物，可以电解过水后增加硫酸。
4、什么情况下需要做中和处理？
产品表面光滑无孔无其它凹凸处理，可以不做中和处理，但工件表面有孔必须做中和处理。
5、电解出来后工件表面有挂印或者烧印问题怎么解决？
在上挂时尽量要选着挂紧，避免导电不良而造成的烧印或挂印，其次可以适当降低电压，。

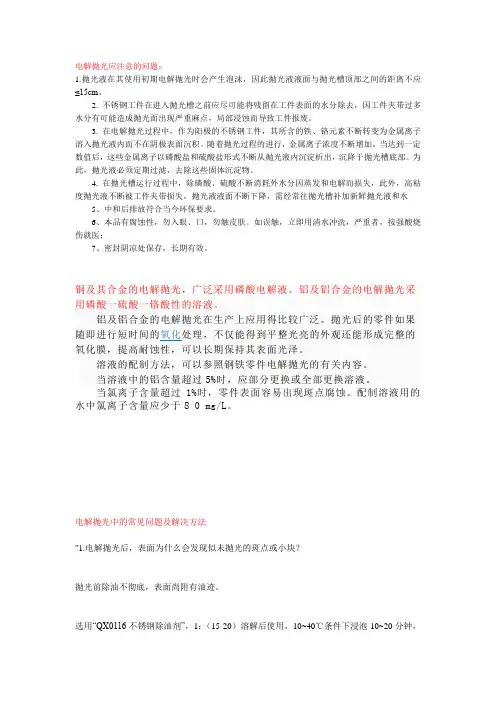

电解抛光注意事项
电解抛光应注意的问题：1.抛光液在其使用初期电解抛光时会产生泡沫，因此抛光液液面与抛光槽顶部之间的距离不应≤15cm。
2. 不锈钢工件在进入抛光槽之前应尽可能将残留在工件表面的水分除去，因工件夹带过多水分有可能造成抛光面出现严重麻点，局部浸蚀而导致工件报废。
3. 在电解抛光过程中，作为阳极的不锈钢工件，其所含的铁、铬元素不断转变为金属离子溶入抛光液内而不在阴极表面沉积。
随着抛光过程的进行，金属离子浓度不断增加，当达到一定数值后，这些金属离子以磷酸盐和硫酸盐形式不断从抛光液内沉淀析出，沉降于抛光槽底部。
为此，抛光液必须定期过滤，去除这些固体沉淀物。
4. 在抛光槽运行过程中，除磷酸、硫酸不断消耗外水分因蒸发和电解而损失，此外，高粘度抛光液不断被工件夹带损失，抛光液液面不断下降，需经常往抛光槽补加新鲜抛光液和水5、中和后排放符合当今环保要求。
6、本品有腐蚀性，勿入眼、口，勿触皮肤。
如误触，立即用清水冲洗，严重者，按强酸烧伤就医；7、密封阴凉处保存，长期有效。
铜及其合金的电解抛光，广泛采用磷酸电解液。
铝及铝合金的电解抛光采用磷酸一硫酸一铬酸性的溶液。
铝及铝合金的电解抛光在生产上应用得比较广泛。
抛光后的零件如果随即进行短时间的氧化处理，不仅能得到平整光亮的外观还能形成完整的氧化膜，提高耐蚀性，可以长期保持其表面光泽。
溶液的配制方法，可以参照钢铁零件电解抛光的有关内容。
当溶液中的铝含量超过5%时，应部分更换或全部更换溶液。
当氯离子含量超过1%时，零件表面容易出现斑点腐蚀。
配制溶液用的水中氯离子含量应少于8 0 mg/L。
电解抛光中的常见问题及解决方法"1.电解抛光后，表面为什么会发现似未抛光的斑点或小块？抛光前除油不彻底，表面尚附有油迹。
选用“QX0116不锈钢除油剂”，1：（15-20）溶解后使用，10~40℃条件下浸泡10~20分钟，如除油剂已长时间使用应考虑更换新槽液。
2.抛光过后表面局部为什么有灰黑色斑块存在？可能氧化皮未彻底除干净，局部尚存在氧化皮。
不锈钢电解抛光工艺的风险分析或者危险辩识
8.能耗和成本风险：电解抛光工艺需要耗费大量能源，并且有额外的设作人员对电解抛光工艺和设备的了解不足可能导致错误操作和事故发生。
10.高温和高压环境风险：电流通常伴随着能量损耗，可能导致设备和工件表面温度升高，需注意高温和高压环境以防止烫伤和压力伤害。
14.电极损坏风险：电极接触不良、腐蚀或磨损等问题可能导致电流密度不均匀或电极寿命缩短。
15.操作人员疲劳和注意力不集中风险：长时间的操作可能导致操作人员疲劳和注意力不集中，增加操作错误和事故的发生风险。
以上是对不锈钢电解抛光工艺的十五条详细风险分析和危险辨识。在工艺操作中应注意这些风险，并采取相应的控制措施来减少风险并确保操作安全。
4.操作工安全风险：操作时可能接触到电流、电解液和设备等，正确的操作方式和防护措施很重要以保证操作人员的安全。
5.不锈钢材料变形风险：工艺中的应力可能导致不锈钢材料变形，特别是在长时间和高电流密度下的抛光过程中。
6.设备故障风险：设备故障可能导致工艺中断、产量下降或其他问题，定期检查并维护设备很重要。
11.化学品储存和使用风险：安全储存和正确使用化学品对于避免泄漏和化学品引发的伤害很重要。
12.不锈钢粉尘危害性：不锈钢电解抛光过程中可能产生粉尘，吸入粉尘对呼吸系统有害，需采取适当措施减少粉尘吸入风险。
13.不锈钢材料中有害物质风险：某些不锈钢材料可能含有有害物质如镉和铬，需要评估和防护以减少暴露风险。
不锈钢电解抛光工艺的风险分析或者危险辩识
1.电解液选择风险：选择不当的电解液可能导致不锈钢表面腐蚀或产生可见的瑕疵。
2.电解抛光效果不理想：错误的参数设置可能导致抛光效果不达标，如表面不平整或不锈钢材料表面有明显的瑕疵。
影响电解抛光光亮度的主要因素
影响电解抛光光亮度的主要因素
不锈钢电解抛光液无法抛出光亮度,主要有以下因素:
1.酸配比不合适,磷酸硫酸配比不正确,导致液体抛光无法有效腐蚀工件,造成表面发乌或发白。
或是抛光易于过腐蚀,造成表面有大量麻点。
2.光亮剂选用不正确。
市场而言,多数采用铬酸配方,此配方含有重金属六价铬,容易对人体造成伤害,建议不要使用此污染环境原料。
我公司有不锈钢电解光亮剂,完全可优胜于铬酸配方。
且配制成本低于铬酸型电解抛光液。
3.电流电压调试不准确。
一般情况下,不锈钢电解抛光采用的电压为7-12伏,电流每平方分米10-20安培。
4.其他因素:如阴阳极接反,挂具不导电等原因造成。
现代电镀网拥有最专业，最新颖的BBS论坛，为电镀行业相关人士提供一个相互交流，相互学习的平台。
论坛不仅有专业人员答疑解惑，也可以让您在工作之外的时间放松心情。
论坛设有娱乐版块供各位电镀人阅览。

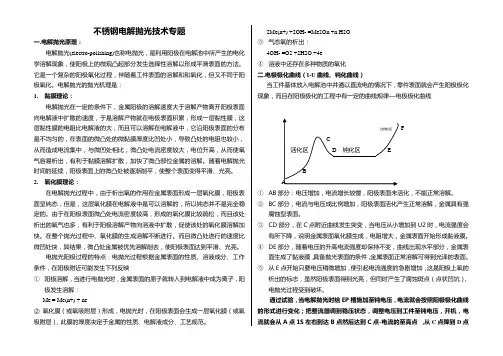

不锈钢电解抛光
不锈钢电解抛光技术专题一.电解抛光原理：电解抛光(electro-polishing)也称电抛光，是利用阳极在电解池中所产生的电化学溶解现象，使阳极上的微观凸起部分发生选择性溶解以形成平滑表面的方法。
它是一个复杂的阳极氧化过程，伴随着工件表面的溶解和和氧化，但又不同于阳极氧化。
电解抛光的抛光机理是：1.黏膜理论：电解抛光在一定的条件下，金属阳极的溶解速度大于溶解产物离开阳极表面向电解液中扩散的速度，于是溶解产物就在电极表面积累，形成一层黏性膜，这层黏性膜的电阻比电解液的大，而且可以溶解在电解液中，它沿阳极表面的分布是不均匀的，在表面的微凸处的微黏膜厚度比凹处小，导致凸处的电阻也较小，从而造成电流集中，与微凹处相比，微凸处电流密度较大，电位升高，从而使氧气容易析出，有利于黏膜溶解扩散，加快了微凸部位金属的溶解。
随着电解抛光时间的延续，阳极表面上的微凸处被逐渐削平，使整个表面变得平滑、光亮。
2.氧化膜理论：在电解抛光过程中，由于析出氧的作用在金属表面形成一层氧化膜，阳极表面呈钝态，但是，这层氧化膜在电解液中是可以溶解的，所以钝态并不是完全稳定的。
由于在阳极表面微凸处电流密度较高，形成的氧化膜比较疏松，而且该处析出的氧气也多，有利于阳极溶解产物向溶液中扩散，促使该处的氧化膜溶解加快。
在整个抛光过程中、氧化膜的生成溶解不断进行。
而且微凸处进行的速度比微凹处快，其结果，微凸处金属被优先溶解削去，使阳极表面达到平滑、光亮。
电抛光阳极过程的特点：电抛光过程根据金属表面的性质、溶液成分、工作条件，在阳极附近可能发生下列反映①阳极溶解，当进行电抛光时，金属表面的原子就转入到电解液中成为离子，阳极发生溶解：Me = Me(n+) + ne②氧化膜（或氧吸附层）形成，电抛光时，在阳极表面会生成一层氧化膜（或氧吸附层），此膜的厚度决定于金属的性质、电解液成分、工艺规范。
2Me(n+) +2OH- =Me2On +n H2O③气态氧的析出：4OH- =O2 +2H2O +4e④溶液中还存在多种物质的氧化二.电极极化曲线（I-U曲线、钝化曲线）当工件基体放入电解池中并通以直流电的情况下，零件表面就会产生阳极极化现象，而且在阳极极化的工程中有一定的曲线规律—电极极化曲线F①AB部分：电压增加，电流增长较慢，阳极表面未活化，不能正常溶解。

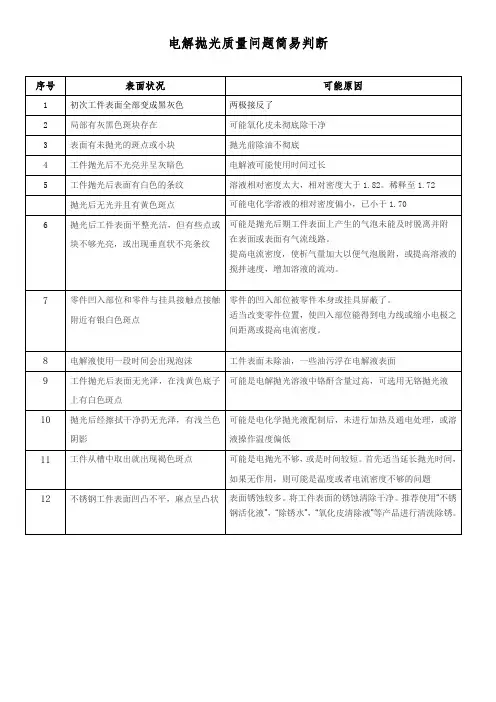

电解抛光质量问题
序号
表面状况
可能原因
1
初次工件表面全部变成黑灰色
两极接反了
2
局部有灰黑色斑块存在
可能氧化皮未彻底除干净
3
表面有未抛光的斑点或小块
抛光前除油不彻底
4工件Βιβλιοθήκη 光后不光亮并呈灰暗色电解液可能使用时间过长
5
工件抛光后表面有白色的条纹
溶液相对密度太大，相对密度大于1.82。稀释至1.72
抛光后无光并且有黄色斑点
可能电化学溶液的相对密度偏小，已小于1.70
6
抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹
可能是抛光后期工件表面上产生的气泡未能及时脱离并附在表面或表面有气流线路。
提高电流密度，使析气量加大以便气泡脱附，或提高溶液的搅拌速度，增加溶液的流动。
7
零件凹入部位和零件与挂具接触点接触附近有银白色斑点
可能是电化学抛光液配制后，未进行加热及通电处理，或溶液操作温度偏低
11
工件从槽中取出就出现褐色斑点
可能是电抛光不够，或是时间较短。首先适当延长抛光时间，如果无作用，则可能是温度或者电流密度不够的问题
12
不锈钢工件表面凹凸不平，麻点呈凸状
表面锈蚀较多。将工件表面的锈蚀清除干净。推荐使用“不锈钢活化液”，“除锈水”，“氧化皮清除液”等产品进行清洗除锈。
零件的凹入部位被零件本身或挂具屏蔽了。
适当改变零件位置，使凹入部位能得到电力线或缩小电极之间距离或提高电流密度。
8
电解液使用一段时间会出现泡沫
工件表面未除油，一些油污浮在电解液表面
9
工件抛光后表面无光泽，在浅黄色底子上有白色斑点
可能是电解抛光溶液中铬酐含量过高，可选用无铬抛光液
不锈钢丝网加工中容易出现的质量问题
不锈钢丝网加工中容易出现的质量问题
不锈钢丝网的生产需要一个严谨的工艺过程，在这个过程中难免因为一下不可抗拒的因素导致产品出现质量问题，具体包括哪些呢？我们一起来看一下。
1.焊接点出现缺陷，尽管这个问题可以采用手工机械打磨的方法进行弥补，但是打磨产生的痕迹依然会导致外表不均匀，影响美观。
如果采用表面酸洗钝化的处理方法，也是会导致表面不均匀，影响美观。
2.加工中产生的各种划痕难以去除，及时使用整体酸洗钝化的处理工艺也很难完全去除，尤其是焊接飞溅而粘附在不锈钢网表面的杂质等。
3.酸洗能力不足导致的黑色氧化皮，影响美观，又很难去除。
4.人为因素造成的划伤，例如吊装、运输发生的磕碰、锤击等造成的严重的划伤，这是很难去除的，即使处理过后也很容易成为锈蚀的主要部位。
这些是不锈钢丝网子生产中容易出现的几点问题，尽管很多时候是不可避免的，也正是这些问题影响不锈钢丝网的产品质量，因此在生产中一定要采取一切办法来避免这些情况的发生，将损害降到最低。
不锈钢电解抛光工艺的风险分析汇总
不锈钢电解抛光工艺的风险分析汇总不锈钢电解抛光是一种常见的工艺，用于提高不锈钢表面的光洁度和美观性。
然而，这项工艺也存在一些风险和潜在的问题，下面是对不锈钢电解抛光工艺的风险分析汇总，以供参考：1. 电解液选择风险：不锈钢电解抛光需要使用电解液，不同的电解液成分可能对不同类型的不锈钢产生不同的腐蚀或腐蚀痕迹。
错误的电解液选择可能导致不锈钢材料表面出现斑点、腐蚀或氧化等问题。
2. 电解抛光效果不理想：电解抛光工艺在操作过程中需要控制多个参数，如电流密度、抛光时间等，不正确的参数设置可能导致抛光效果不理想，包括表面粗糙度、平整度不达标等问题。
3. 电解液处理和废水处理风险：不锈钢电解抛光过程中产生的废水含有有害物质，应进行合理的处理和排放。
不正确的废水处理可能对环境造成污染，违反环保法规。
4. 操作工安全风险：电解抛光涉及到电流、电解液等的操作，操作工安全意识不强或操作不当可能导致触电和化学品溅溃，造成伤害。
5. 不锈钢材料变形风险：电解抛光工艺会产生一定的电解应力，不正确的操作或不适当的参数设置可能导致不锈钢材料变形或受损。
6. 设备故障风险：电解抛光过程需要使用专用设备，设备故障可能导致工艺中断、产量下降或其他问题。
7. 表面污染风险：在电解抛光过程中，若表面存在污染物（如油脂、灰尘等），可能会对抛光效果产生负面影响或导致污染物残留在表面上。
8. 能耗和成本风险：电解抛光是一项能耗较大的工艺，并且还需要购买和维护专用设备、处理废水等，这可能会增加生产成本和环境负担。
9. 电解液浓度不稳定风险：电解抛光过程中，电解液的浓度对工艺的影响较大。
若电解液浓度不稳定，可能导致抛光效果不一致或效率下降。
10. 不锈钢表面失光风险：若不正确地执行电解抛光工艺，可能导致不锈钢表面出现失去光洁度的问题，例如出现气泡、暗斑或表面不均匀等。
11. 电极损坏风险：在不锈钢电解抛光过程中，电极接触不良、腐蚀或磨损等问题可能导致电流密度不均匀或电极寿命缩短。
不锈钢电解抛光常见问题分析
不锈钢电解抛光常见问题分析一.工件表面出现麻点主要原因是电流密度分布不均,影响电流密度分布不均的因素也很多，主要有以下几种：1.夹具结构导致电流密度分布不均，改善夹具结构使夹具与工件的接触比较平衡均匀，在保证夹具合格的情况下尽量增大夹具与工件的接触面积。
2.电解抛光液比重下降或超出最大值，如果超出所要求的比重范围，工件表面就容易产生麻点，电解液的最佳比重是1.72.3.温度过高，温度高可提高电解液的电导率，增加工件的表面亮度，但容易造成电流密度分布不均而产生麻点。
4.返工零件，工件在第二次电解抛光时容易产生麻点。
为了避免第二次产生麻点，二次电解抛光必须相应的减少时间和电流大小。
5.气体逸出不畅,气体逸出不畅，主要是工件上装夹具的角度不合理，工件的孔口方向尽量向上，调整夹具到合适的角度，使工件在电解抛光时产生的气体容易散发。
6.电解抛光时间过长,电解抛光是一个微观整平过程，当工件表面达到微观的光亮平整后，零件表面就会停止氧化，如果继续电解的话会产生过腐蚀现象出现麻点7.电流过大,当零件在电解抛光时，如果通过的零件电流过大，零件表面的溶解状态则大于零件表面的氧化状态，那么零件表面就会过分腐蚀，而产生腐蚀点。
二.工件表面烧伤出现这种不良现象的原因主要有以下几种：1.操作人员在电解抛光前装夹零件的时候，零件与夹具之间没有定位好，零件出现松动，特别是在电解抛光时，零件处于晃动状态，零件出现松动后导致与夹具接触点不紧密，或夹具的阴极直接与零件接触，造成短路而烧伤。
2.操作人员在装夹好零件后，没有对夹具进行短接测试，就直接电解抛光，没有做短接测试就不确定所装夹的零件与阴极部分是否接触，当零件与阴极部分接触时，就会把零件烧伤。
3.夹具因素,当夹具经过长时间使用后，夹具会有损伤，特别是夹具与零件直接接触的地方，当夹具接触点出现凹凸不平时，导致在通电的时候零件接触面所承受的电流密度不同，电流大的地方，就会容易出现烧伤。
电解抛光不成功的原因
电解抛光不成功的原因标题：电解抛光不成功的原因分析一、引言电解抛光是一种通过电解作用对金属表面进行抛光的工艺，其主要原理是利用电化学反应将工件表面的凸起部分优先溶解，从而达到提高表面光洁度的目的。
然而，在实际操作中，有时会遇到电解抛光效果不佳甚至失败的情况。
本文将对此进行深入探讨，找出可能的原因并提出相应的解决策略。
二、电解抛光不成功的可能原因1. 电解液配方不合适：电解液的成分和浓度直接影响到电解抛光的效果。
如果电解液配方不合适，可能会导致抛光速度过慢或过度腐蚀，从而使抛光效果不理想。
2. 工件材料问题：不同的金属材料需要选择不同的电解液和抛光条件。
如果工件材料与电解液不匹配，可能导致抛光效果不佳。
3. 抛光电流过大或过小：电流大小直接影响电解抛光的速度和效果。
如果电流过大，可能会导致工件过度腐蚀；而电流过小，则可能使抛光效果不明显。
4. 温度过高或过低：电解抛光过程中，温度也是一个重要的影响因素。
如果温度过高或过低，都可能影响电解液的性能，从而影响抛光效果。
5. 工艺参数设置不合理：除了上述因素外，工艺参数（如电压、时间等）的设置也会影响到电解抛光的效果。
三、解决策略1. 根据工件材料选择合适的电解液，并调整其浓度，以保证抛光效果。
2. 对于不适合电解抛光的材料，可以考虑采用其他抛光方法，如机械抛光、化学抛光等。
3. 调整抛光电流，使之在适宜的范围内。
4. 控制好电解抛光过程中的温度，避免过高或过低。
5. 合理设置工艺参数，优化抛光效果。
四、结语电解抛光是一项技术性很强的工作，需要根据实际情况灵活调整各种参数。
只有充分理解电解抛光的原理，才能更好地应对可能出现的问题，提高抛光效果。
希望本文能对你在电解抛光工作中有所帮助。
电解抛光工艺及常见问题
电解抛光工艺：除油--水洗--除锈--水洗--电解抛光--水洗--中和--水洗--钝化--包装电解抛光常见问题1.电抛光后，表面为什么会发现似未抛光的斑点或小块？原因分析：抛光前除油不彻底，表面尚附有油迹。
解决方法：选用“云清牌除油除蜡液”，1：10兑水使用，60－90℃条件下浸泡5－20分钟。
如长时间使用后应考虑更换新液。
2.抛光过后表面局部为什么有灰黑色斑块存在？原因分析：可能氧化皮未彻底除干净。
局部尚存在氧化皮。
解决方法：加大清除氧化皮力度，可选用“云清牌不锈钢氧化皮清除液”，“不锈钢氧化皮清除膏”等产品。
因除锈除氧化皮产品较多，具体适用产品可咨询威海云清化工开发院。
3.抛光后工件棱角处及尖端过腐蚀是什么原因引起的？原因分析：棱角、尖端的部位电流过大，或电解液温度过高，抛光时间过长，导致过度溶解。
解决方法：调整电流密度或溶液温度，或缩短时间。
检查电极位置，在棱角处设置屏蔽等。
4.为什么工件抛光后不光亮并呈灰暗色？分析原因：可能电化学抛光溶液已不起作用，或作用不明显。
解决方法：检查电解抛光液是否使用时间过长，质量下降，或溶液成分比例失调。
5.工件抛光后表面有白色的条纹是怎么回事？原因分析：溶液相对密度太大，液体太稠，相对密度大于1.82。
解决方法：增大溶液的搅拌程度，如果溶液相对密度太大，用水稀释至1.72。
在90~100℃条件下并加热一小时。
6.为什么抛光后表面有阴阳面，及局部无光泽的现象？原因分析：工件放置的位置没有与阴极对正，或工件互相有屏蔽。
解决方法：将工件进行适当的调整，使工件与阴极的位置适当，使电力分布合理。
7.抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹，一般是什么原因引起的？原因分析：可能是抛光后期工件表面上产生的气泡未能及时脱离并附在表面或表面有气流线路。
解决方法：提高电流密度，使析气量加大以便气泡脱附，或提高溶液的搅拌速度，增加溶液的流动。
8.零件和挂具接触点无光泽并有褐色斑点，表面其余部分都光亮是什么原因？原因分析：可能是零件与挂具的接触不良，造成电流分布不均，或零件与挂具接触点少。
不锈钢电解抛光
不锈钢电解抛光技术专题一。
电解抛光原理：电解抛光(electro-polishing)也称电抛光，是利用阳极在电解池中所产生的电化学溶解现象，使阳极上的微观凸起部分发生选择性溶解以形成平滑表面的方法.它是一个复杂的阳极氧化过程,伴随着工件表面的溶解和和氧化,但又不同于阳极氧化。
电解抛光的抛光机理是：1.黏膜理论：电解抛光在一定的条件下，金属阳极的溶解速度大于溶解产物离开阳极表面向电解液中扩散的速度，于是溶解产物就在电极表面积累，形成一层黏性膜，这层黏性膜的电阻比电解液的大,而且可以溶解在电解液中，它沿阳极表面的分布是不均匀的，在表面的微凸处的微黏膜厚度比凹处小，导致凸处的电阻也较小,从而造成电流集中,与微凹处相比,微凸处电流密度较大,电位升高，从而使氧气容易析出，有利于黏膜溶解扩散,加快了微凸部位金属的溶解。
随着电解抛光时间的延续,阳极表面上的微凸处被逐渐削平,使整个表面变得平滑、光亮.2.氧化膜理论：在电解抛光过程中，由于析出氧的作用在金属表面形成一层氧化膜，阳极表面呈钝态，但是，这层氧化膜在电解液中是可以溶解的，所以钝态并不是完全稳定的。
由于在阳极表面微凸处电流密度较高，形成的氧化膜比较疏松,而且该处析出的氧气也多，有利于阳极溶解产物向溶液中扩散，促使该处的氧化膜溶解加快。
在整个抛光过程中、氧化膜的生成溶解不断进行.而且微凸处进行的速度比微凹处快，其结果，微凸处金属被优先溶解削去，使阳极表面达到平滑、光亮。
电抛光阳极过程的特点：电抛光过程根据金属表面的性质、溶液成分、工作条件，在阳极附近可能发生下列反映①阳极溶解，当进行电抛光时，金属表面的原子就转入到电解液中成为离子，阳极发生溶解:Me = Me(n+）+ ne②氧化膜（或氧吸附层)形成，电抛光时，在阳极表面会生成一层氧化膜（或氧吸附层），此膜的厚度决定于金属的性质、电解液成分、工艺规范。
2Me(n+) +2OH- =Me2On +n H2O③气态氧的析出：4OH- =O2 +2H2O +4e④溶液中还存在多种物质的氧化二.电极极化曲线（I—U曲线、钝化曲线）当工件基体放入电解池中并通以直流电的情况下，零件表面就会产生阳极极化现象，而且在阳极极化的工程中有一定的曲线规律—电极极化曲线F①AB部分：电压增加，电流增长较慢，阳极表面未活化，不能正常溶解.②BC部分，电流与电压成比例增加，阳极表面活化产生正常溶解，金属具有强腐蚀型表面。
不锈钢电解抛光工件表面发灰发白怎么解决
不锈钢电解抛光工件表面 发灰发白怎么解决
• 因为我们电解的时候必须要注意几个很重要的 事项，首先电解液的温度是非常重要的， • 如果温度没有达到60摄氏度，就会出现发白 的现象，
• 所以一旦有发白的问题发生，大家就赶紧用温 度计测试下温度，十有八九都是因为温度过低 导致的。
不锈钢电解抛光工件表面 发灰发白怎么解决
• 那么发灰又是怎么回事呢？ 这个 也不难，我经定要完全接触。
不锈钢抛光机
不锈钢电解抛光工件表面 发灰发白怎么解决
• 如果你不完全接触就有可能导致电解抛 光时导电接触不好的情况发生，所以这 个时候也就会出现大家说的发灰的现象，
不锈钢电解抛光工件表面 发灰发白怎么解决
• 我们经常会接到客户咨询说，我们一般 工件抛光的都挺好的，都能达到镜面效 果，
• 就是有时候偶尔会出现发灰或者发白这 种现象是怎么回事呢？
不锈钢电解抛光工件表面 发灰发白怎么解决
• 这个问题其实不难，根据我多年的经验，
• 下面来为大家解答关于不锈钢电解抛光 机的这个问题。
• 那么这个时候大家就要检查夹具与工件 时否夹紧的问题了
不锈钢电解抛光工件表面 发灰发白怎么解决
• 说明 由于阳极除锈方法在不通电时，锈 层仍会因为化学反应而被溶解，因此一 旦停止通电，金属就有被过腐 蚀的危险。
不锈钢电解抛光工件表面 发灰发白怎么解决
• 你把这个搞好了，相信你的工件就会正 常抛光，达到镜面效果了！ 希望以上回答能够解决大家的发灰发白 的现象，当然新手使用时中间还会有很 多不知道的小问题，
不锈钢SUS201电解抛光颜色不统一解决方案
不锈钢SUS201电解抛光颜色不统一解决方案百忙之中，熟悉的手机铃声响起。
接通电话后，来自东莞李先生遇到了这样的难题。
不锈钢SUS201产品。
客户要求电解抛光，可是找了很多家电解抛光厂。
打样都NG，原因是电解后，表面四周亮，中间发白。
我告诉李先生：我司有电解抛光设备，可现场试样。
当天下午，李先生来到我司试样。
第一步：图为我司技术部人员正在试样，专业的钛挂具，挂上需要电解抛光的样品：下图为整流器上的参数：第二步：整流器电解调至7V.凯盟牌电解液（KM0304)的温度为60度。
电解抛光时间2分钟)如下图示：如上图所示：槽体两边的为阴极铅板，中间的铜管起导电作用。
槽体两边有白色的小泡沫冒出，这说明被电解的工件已处在整平的过程中。
第三步：将产品拿出来过水、中和再过水。
(由于电解液为酸性用水很难彻底清洗干净，可以用5%的片碱(碳酸钠或氢氧化钠)来中和)经过电解后，产品表面色泽均匀亮丽。
不存在中间发白现象。
下图为电解前后示意图：李先生看到电解后的效果十分满意。
接着我司技术员又用挂具挂满整挂试样，2分钟后出来的效果都是镜面统一型的。
我司是电解抛光与电解药水一条龙服务的，李先生当即决定，订下一套电解抛光设备。
客户订做的电解槽即可完工，送货。
如图示在与李先生合作的同时，我们赢得了3吨电解抛光液的订单，也赢得了李先生的感谢。
帮他解决了一个大难题。
下面，小编再细说一下凯盟牌电解抛光液优点：1、凯盟电解抛光也通用性强：所有不锈钢系列与不锈铁系列材料可以通用，解决了一直以来市场上针对不同具体不同牌号需要不同型号的抛光液难问题。
2、凯盟使用寿命长：药液稳定性能极优，可连续使用一年以上。
3、凯盟电解抛光液安全环保：本品采用最新研制工艺，绝不含铬酸酐，非传统不环保配方，已通过SGS测试认证，不含重金属。
符合FDA食品认证法规。
4、凯盟电解抛光也亮度高：对于明显表面缺限的工件，可达到镜面效果，抛光后表面可达Ra0.2。
5、电解抛光液效率高：大小不等的工件在数秒至数分钟内即可完成批量的抛光工作。
不锈钢的一些常见问题和答案
不锈钢的一些常见问题和答案大家在使用不锈钢或者制造不锈钢制品的时候通常会遇到不少难题，下面我们来为大家提供几个常见的问题及答案。
1.不锈钢为什么会生锈？不锈钢的抗腐蚀能力的大小是随其钢质本身化学组成、晶间结构、使用条件及环境介质类型而改变的。
不是任何一种不锈钢，在任何环境下都能耐腐蚀, 不生锈的。
不锈钢表面有一层富铬氧化膜（防护膜），防止氧原子的渗入及氧化，从而获得抗锈蚀的能力。
一旦有某种原因，这种薄膜遭到了不断地破坏，空气或液体中氧原子就会不断渗入或金属中铁原子不断地析离出来，形成疏松的氧化铁，金属表面也就受到不断地锈蚀。
2.不锈钢机械加工过程中的注意事项？加工区：不锈钢件的加工区域应相对固定。
不锈钢件加工区的平台应采取隔离措施，如铺上橡胶垫等。
不锈钢件加工区应避免对不锈钢件的损伤与污染。
下料：不锈钢件的下料采用剪切或等离子切割、锯切等。
机械加工：不锈钢件在车、铣等机械加工时也应注意防护，作业完成应清理干净工件表面的油污、铁屑等杂物。
成型加工：在卷板、折弯过程中，应采取有效措施避免造成不锈钢件表面划伤和折痕。
3.为什么440C和S136材料不能直接做钝化？因为440C和S136是马氏体不锈钢，耐蚀性较差。
如果直接做钝化，钝化液中的硝酸会腐蚀材料，因此， 440C和S136材料钝化前先经过热处理以提高硬度，改变其晶相结构，然后再进行钝化处理。
4.为什么有复杂内腔不锈钢组合焊拉件电抛光时需留有工艺孔？不锈钢焊接件电抛光时，会有电解溶液渗入工件内部，电解抛光后无法清洗干净。
干燥后会有液体渗出，污染工件表面，影响外观。
5.什么是柠檬酸钝化？有些不锈钢材料经常使用在食品工业当中，由于不锈钢钝化液往往采用硝酸，重铬酸钠等有害的物质，如果清洗不彻底，不锈钢表面溶液残留钝化液，会给人的生命安全带来严重的伤害，而柠檬酸是可以做为食品添加剂的，因此采用柠檬酸钝化可以降低伤害。
常见不锈钢网电解抛光22个问题分析
常见不锈钢网电解抛光22个问题分析1.电抛光后，表面为什么会发现似未抛光的斑点或小块？解决方法：1：10兑水使用，60~90℃条件下浸泡5~20分钟。
如长时间使用后应考虑更换新液。
2.抛光过后表面局部为什么有灰黑色斑块存在？原因分析：可能氧化皮位彻底除干净。
局部尚存在氧化皮。
解决方法：加大清楚氧化皮力度。
因除锈除氧化皮产品较多，具体适用产品可咨询威海云清化工开发院。
买不锈钢网就到安平菱光丝网制品厂。
3.抛光后工件棱角处及尖端过腐蚀是什么原因引起的？原因分析：棱角、尖端的部位电流过大，或电解液温度过高，抛光时间过长，导致过度溶解。
解决方法：调整电流密度或溶液温度，或缩短时间。
检查电极位置，在棱角处设置屏蔽等。
4.为什么工件抛光后不光亮并呈灰暗色？分析原因：可能电化学抛光溶液已不起作用，或作用不明显。
解决方法：检查电解抛光液是否使用时间过长，质量下降，或溶液成分比例失调。
5.工件抛光后表面有白色的条纹是怎么回事？原因分析：溶液相对密度太大，液体太稠，相对密度大于1.82。
解决方法：增大溶液的搅拌程度，如果溶液相对密度太大，用水稀释至1.72。
在90~100℃条件下并加热一小时。
买不锈钢网就到安平菱光丝网制品厂。
6.为什么抛光后表面有阴阳面，及局部无光泽的现象？原因分析：工件放置的位置没有与阴极对正，或工件互相有屏蔽。
解决方法：将工件进行适当的调整，使工件与阴极的位置适当，使电力分布合理。
7.抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹，一般是什么原因引起的？原因分析：可能是抛光后期工件表面上产生的气泡未能及时脱离并附在表面或表面有气流线路。
解决方法：提高电流密度，使析气量加大以便气泡脱附，或提高溶液的搅拌速度，增加溶液的流动。
买不锈钢网就到安平菱光丝网制品厂。
8.零件和挂具接触点无光泽并有褐色斑点，表面其余部分都光亮是什么原因？原因分析：可能是零件与挂具的接触不良，造成电流分布不均，或零件与挂具接触点少。
不锈钢电解抛光后形成挂点的原因及解决方案
不锈钢电解抛光后形成挂点的原因及解决方案东莞市凯盟表面处理技术开发有限公司专注于钝化液,不锈钢钝化液,不锈钢酸洗液,不锈钢酸洗钝化液,不锈钢电解抛光液,不锈钢电解抛光设备,不锈钢酸洗抛光液,不锈钢酸洗钝化工艺等服务。
首先,确保挂载点并不是因为电解液造成的原因。
但因为所需的不锈钢电解抛光工件所需的电流消耗是巨大的,挂线可以通过电流限制在挂线可以承受的最大电流,导致挂线由于电流通过过大,和吊丝温度较高阻力越大,以防过热或炽热的现象,导致挂点。
解决方案:1、选择导电性能的材料做的更好:一般来说,挂着铜的导电性是20倍,因此电导率钛线铜挂架比电导率的钛较强,不易挂点。
一般可以有良好的弹性和硬度使磷青铜挂。
当然,也必须要考虑到生活问题与悬挂耐腐蚀的钛明显优于铜。
不同的不锈钢电解抛光铜溶解能力不同,据我所见,一些制造商不锈钢电解抛光液可能35天可以完全溶解铜完成。
还有些月左右。
但不锈钢电解抛光液铜基本生活能达到三个月或更长时间才能接替。
这样做对铜导线架或可行。
相对成本与生产效率和质量,或者金钱价值。
2、适当增加挂载点:当然,我们必须首先确定点在目前的情况下挂不锈钢电解抛光壳,在工件装入点。
如果目前的条件只有一些小的挂点,通过增加挂点基本上是一种方法来解决这个问题。
这就像道路,现有当前运输到工件只有一个或几行,造成的结果就是,似乎挂点,但挂点是因为电流通过电线吊超载。
因此,在这种情况下,您可以添加一个或更多的几个挂点,当前分流流量与工件,减少当前负载情况挂线。
明显地改善了挂载点。
如果当前的条件出现非常严重的挂点,建议或更换挂材料,在这种情况下,添加一些挂点几乎不解决这个问题,除了工人操作也很麻烦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见不锈钢网电解抛光22个问题分析
1.电抛光后，表面为什么会发现似未抛光的斑点或小块？
解决方法：1：10兑水使用，60~90℃条件下浸泡5~20分钟。
如长时间使用后应考虑更换新液。
2.抛光过后表面局部为什么有灰黑色斑块存在？
原因分析：可能氧化皮位彻底除干净。
局部尚存在氧化皮。
解决方法：加大清楚氧化皮力度。
因除锈除氧化皮产品较多，具体适用产品可咨询威海云清化工开发院。
买不锈钢网就到安平菱光丝网制品厂。
3.抛光后工件棱角处及尖端过腐蚀是什么原因引起的？
原因分析：棱角、尖端的部位电流过大，或电解液温度过高，抛光时间过长，导致过度溶解。
解决方法：调整电流密度或溶液温度，或缩短时间。
检查电极位置，在棱角处设置屏蔽等。
4.为什么工件抛光后不光亮并呈灰暗色？
分析原因：可能电化学抛光溶液已不起作用，或作用不明显。
解决方法：检查电解抛光液是否使用时间过长，质量下降，或溶液成分比例失调。
5.工件抛光后表面有白色的条纹是怎么回事？
原因分析：溶液相对密度太大，液体太稠，相对密度大于1.82。
解决方法：增大溶液的搅拌程度，如果溶液相对密度太大，用水稀释至1.72。
在90~100℃条件下并加热一小时。
买不锈钢网就到安平菱光丝网制品厂。
6.为什么抛光后表面有阴阳面，及局部无光泽的现象？
原因分析：工件放置的位置没有与阴极对正，或工件互相有屏蔽。
解决方法：将工件进行适当的调整，使工件与阴极的位置适当，使电力分布合理。
7.抛光后工件表面平整光洁，但有些点或块不够光亮，或出现垂直状不亮条纹，一般是什么原因引起的？
原因分析：可能是抛光后期工件表面上产生的气泡未能及时脱离并附在表面或表面有气流线路。
解决方法：提高电流密度，使析气量加大以便气泡脱附，或提高溶液的搅拌速度，增加溶液的流动。
买不锈钢网就到安平菱光丝网制品厂。
8.零件和挂具接触点无光泽并有褐色斑点，表面其余部分都光亮是什么原因？
原因分析：可能是零件与挂具的接触不良，造成电流分布不均，或零件与挂具接触点少。
解决方法：擦亮挂具接触点，使导电良好，或增大零件与挂具的接触点面积。
9.同一槽抛光的零件有的光亮，有的不亮，或者局部不亮。
原因分析：同槽抛光工件太多，致使电流分布不均匀，或者是工件之间互相重叠，屏蔽。
解决方法：减少同槽抛光工件的数量，或者注意工件的摆放位置。
10．为什么抛光零件凹入部位和零件与挂具接触点接触附近有银白色斑点？
原因分析：可能是零件的凹入部位被零件本身或挂具屏蔽了。
解决方法：适当改变零件位置，使凹入部位能得到电力线或缩小电极之间距离或提高电流密度。
11.已严格按照工艺规范操作，为什么抛光后零件表面有或多或少的过腐蚀现象？
原因分析：是否溶液温度过高或电流密度太大，如果溶液配制没有问题，有严格操作，则可能是抛光前的处理问题。
解决方法：严格执行另电化学抛光前处理的操作，在酸洗过程中避免过腐蚀。
不要把清
洗水留在零件表面，带进抛光槽。
12.为什么使用一段时间会出现泡沫？
原因分析：工件表面未除油，一些油污浮在电解液表面，对操作带来了困难。
解决方法：已经出现此情况的，建议将表面的油污捞出，未出现的建议在抛光前进行除油。
13.电化学抛光液内硫酸与磷酸之间有什么关系？
原因分析：硫酸较多，抛光速度过快，对金属基体可加快腐蚀，磷酸较多，可在工件表面吸附一种黏膜，亮度下降，抛光速度变慢。
当然也不排除其他因素。
解决方法：调整硫酸磷酸合适比例。
也可以选择“云清各种无铬电解添加剂”配方。
14.工件抛光后表面无光泽，在浅黄色底子上有白色斑点，一般什么原因引起的？
原因分析：可能是电解抛光溶液中铬酐含量过高，甚至超过1.5%。
解决方法：铬离子属于重金属离子，对人体有致癌作用，污染环境，可选用无铬抛光液。
15.电解液成本核算主要是哪些？
主要是电费、电解抛光机、电解槽、极板、铜棒、电解液等。
16.不锈钢各种材质在电解抛光时电流密度是多少？与电解成本有什么关联？
原因分析：在市场常规情况下不锈钢各种材质在电解十的密度为：200系列不锈钢材质电流密度在25—50安培之间，300系列不锈钢材质电流密度在15—30安培之间，400系列不锈钢材质电流密度在30—55安培之间。
解决方法：200系列不锈钢材质电流密度在15—25安培之间，300系列不锈钢材质在10—15安培之间，400系列不锈钢材质在25—30之间。
电流密度越大，耗电量越大。
而在电解成本核算中，电费所占的比例最大。
17.抛光后经擦拭干净扔无光泽，有浅兰色阴影什么原因？
原因分析：可能是电化学抛光液配制后，未进行加热及通电处理，或溶液操作温度偏低。
解决方案：120℃下加热电抛光液一小时或将电解液加热到规定温度。
18.抛光后无光并切有黄色斑点是什么原因引起的？
原因分析：可能电化学溶液的相对密度偏小，已小于1.70。
解决方案：调整电抛光的相对密度或在80—100℃条件下加热浓缩以增大起相对密度。
或是更换新液。
19.工件抛光后，为什么从槽中取出就出现褐色斑点？
原因分析：可能是电抛光不够，或是时间较短。
解决方法：首先适当延长抛光时间，如果无作用，则可能是温度或者电流密度不够的问题。
20.电解时为什么容易出现打火现象？
原因分析：导致这一现象的因素有三点，一是挂具与工件接触点不牢固，二是电解液密度太低，三是电流密度过高。
解决方法：多换几种挂具与工件连接方法，尽量多增加挂具与工件的接触点。
如是电解液密度太低，可更换电解液。
21.不锈钢电解液操作温度对电解抛光有什么影响？最佳温度是多少？
原因分析：一般电解液使用温度为50—90℃之间，温度较低，抛光速度较慢，光亮度下降。
温度过高，液体对工件腐蚀加快，容易引起工件过腐蚀，电解液有效成分容易分解。
解决方法：温度较低应加热到规定温度，加热可使用各种加热管（如石英，钛材质加热管），长时间工作温度会上升，当温度超过90℃时应停止工作，散热可选用搅拌或冷却循环方式。
最佳使用温度是50—90℃。
买不锈钢网就到安平菱光丝网制品厂。
22.不锈钢工件表面凹凸不平，麻点呈凸状，什么原因引起的？
原因分析：表面锈蚀较多，电解液只是微观腐蚀整平，较多的锈蚀电解液不能完全清除，如延长抛光时间，大量铁离子沉入电解液底部，降低电解液使用寿命。
买不锈钢网就到安平菱光丝网制品厂。
行业概况：
北京抛丽斯科技有限公司甘健先生认为：供求关系是一个行业能否快速发展的前提。
目前来看，市场需求是很大的，而供应方面却略显不足，尤其是拥有核心知识产权，产品质量过硬的企业并不多，行业整体缺乏品牌效应。
在需求旺盛的阶段，行业需求巨大，发展前景好，这是毋庸置疑的。
但如何保持行业的健康，稳定且可持续发展，需要业内企业的共同努力，尤其需要发挥吃毛求疵的研发精神，进一步提高生产工艺，降低成本，真正解决客户的实际困难，严把质量关，提供最可靠的产品。
