施工总布置、临时设施布置说明书及附图5.1施工总体平面布置原则根据现场情况和本工程特点，本工程生产区布置在桩号5+500方向、面积为420I n）生活用房主要搭建临时帐篷为主。
施工临时工程主要包括施工所需的场内施工道路、水电系统、砂石料堆场、机械停放场、舲系统、金属加工厂、加工车间、现场办公、设备及仓储、消防和临时生活设施等，所有临时设施占地共计940而。
除租用的民居外，所有临时设施均布置在业主征地范围以内。
施工区用水、用电从业主提供的水、电源点接引敷设管道、线路，引接至各生产生活区。
用电由附近电站变电站提供电源。
另外，为防止因外界因素断电对本工程施工造成不利影响，我单位自备1台30kw 柴油发电机和1台15kw柴油发电机。
（1）施工布置应符合有关安全、防火、卫生、环境保护等文明工地规定。
（2）主要临时设施布置在施工征地处，不占其它非征用地。
（3）考虑施工方便，施工场地和道路在现有基础上规划，其它生活、生产辅助设施则根据现场情况和实际需要合理规划布置。
（4）应考虑分阶段布置，以利充分利用土地，同时便于达到文明施工要求。
5.2 施工交通某灌区中心距XX市区仅25km,枣唐公路从南到北跨越灌区，与灌区乡镇公路连成网络，对外交通十分便利。
现有的对外交通能满足本次施工的运输要求。
工程所用的建筑材料块石及碎石需到XX市太平镇唐梓山采石场购买，运距15km；砂自襄阳双沟砂场采购，运距50km,以上料场储量均可满足工程需要。
水泥、钢筋、木材等由XX市城区购运，运距25km。
场内交通主要是土、石、砂等工料运至大坝的交通道路。
有上坝公路和临时道路可供运输要求。
5.3 临时设施根据现场情况和本工程特点，本工程生产区布置在桩号2+500方向的空地处面积为450m2；生活用房主要搭建临时帐篷或租用民房为主。
施工临时设施主要包括施工所需的场内施工道路、水电系统、砂石料堆场、机械停放场、碎系统、施工仓库和临时生活设施等，所有临时设施占地共计940m2o5.3.1施工水电施工区用水、用电从业主提供的水、电源点接引敷设管道、线路，引接至各生产生活区。
施工现场临时设施布置
施工现场临时设施布置一、办公区和生活区（一）办公区1、办公区整体效果（1）办公用房的施工安装、拆卸或拆除应编制施工方案，并应由专业人员施工、专业技术人员现场监督。
（2）办公用房层数不应超过两层。
（3）办公区的通道、楼梯处应设置应急疏散、逃生指示标识和应急照明灯。
（4）办公用房主要采用双层结构的箱式组合房（集装箱式组合房），单个厢式组合房外尺寸为6.4m*3.05m*2.7m。
室内净高不应低于2.5米，人均使用面积不宜小于4㎡。
（5）办公用房基础可采用模块式混凝土等可周转基础，可重复使用，节约成本、环保。
（6）办公楼外延集装箱立柱、顶板、底板涂刷灰色，其他部位为白色办公楼内部墙面为白色，顶棚白色加装LED灯管照明，深灰色门及踢脚线。
（7）如现场有条件也可利用原有建筑物作为办公楼使用。
2、办公区总平面图（单排）卫生间、淋浴室1F食堂1F 办公用房2F停车场办公区停车场入口通往施工区通往办公区4M4M8M4M办公区总平面图单排示例注：办公区各门须设有门禁，车辆须先进入办公区停车场才可通过门禁进入办公区，从办公区通过门禁才可进入施工区。
4M4M3、办公区总平面图（双排）（1）办公用房所采用的原材料、构配件和设备等，其品种、规格、性能等应满足设计要求并符合国家现行标准的规定，不得使用已被国家淘汰的产品。
（2）办公用房应根据当地气候条件，采取低抗风、雪、雨、雷电等自然灾害的措施。
（3）施工现场宜采用集中供暖，严禁使用炉火或明火取暖。
（4）办公用房与食堂、卫生间、淋浴室等间距不得小于4m，建筑物距正门间距不得小于8m。
（5）除特殊需要外，办公区用地以节地、节材、减少投入为设计原则，不求大、不求洋。
（6）根据施工现场实际情况，办公区可以设置停车场的，小型车辆停车场均设置在办公区域一侧，进入办公区、生活区、施工区均须要通过门禁系统，不可直接将停车场设置在办公区内部。
如不具备办公区一侧设置停车场的条件，停车场设置的位置也应满足从停车场进入办公区、生活区、施工区须通过门禁系统的条件。
临时设施布置及临时用地表
.可编辑修改临时设施布置及临时用地表临时设施布置图20米临时用地表临时设施搭设方案说明1、围挡工地进出口范围设置围挡，必须沿工地连续设置，做到坚固、稳定、整洁、美观。
为减少二次污染和安全隐患，在工程建设中，采用砖砌围墙2.0米高，采用1：3水泥砂浆抹面、墙面上下刷兰色边，中间为白底红字标语或企业业绩图片。
2、大门施工现场应按规定设置进出口大门，门头设置企业标志。
大门两旁应设置规范标准的六牌二图，即工程概况、施工现场平面图、项目管理人员及监督电话、安全生产制度，文明施工要诀、消防保卫制度、现场平面图、建筑效果图。
大门内应设置门卫室，固定专职保安人员，负责大门开关、出入车辆和人员的管理、治安保卫工作等。
门卫应建立进出管理制度，并悬挂在门卫室墙上，门卫室应整洁，不得堆放杂物。
3、进出口施工现场进出口地面应作硬化处理。
道路上不得堆放设备或建筑材料，场地应有良好的排水设施，应有有效措施防止泥浆、污水、废水外流或者堵塞下水道和排水通道，不允许场地内有积水。
出入口必须设置车辆冲洗装置，进出的车辆必须进行冲洗，杜绝车辆带泥上路，《进出大门平立面图》附后。
4、材料堆码现场的建筑材料、构件、料具应按施工总平面图的布局堆放(施工现场办公室内墙应张贴施工总平面图)，并挂有名称、品种、规格的标牌，要求堆放整齐。
木材、木模板等易燃物品应严格按规定存放。
施工过程中，每道工序、分项工程、分部工程完成后，建筑材料、构件及时清检归放原地，建筑垃圾及时清扫集中运走，做到工完场清。
5、安全标志施工现场安全标志总平面图要根据工程特点、现场环境及《安全色标》标准编制。
施工现场坑、井、沟和各种孔洞，易燃易爆场所、变压器周围，应设置围栏或盖板及安全标志。
夜间设置红灯示警，各种防护设施、警告标志，未经施工负责人批准，不得移动和拆除。
施工现场位于交通主干道的，除按要求设置围栏挡板外，还应设置交通安全提示牌、反光警示标志、路标、警示灯等。
6、区域划分施工现场应按施工总平面图的布置，根据施工现场实际情况，划分施工作业区、办公室、会议室及生活区。
施工现场平面布置和临时设施、临时道路布置
施工现场平面布置和临时设施、临时道路布置一、施工现场的平面布置与划分（附平面布置图）施工现场的平面布置图是施工组织设计的重要组成部分，必须科学合理的规划，设置道路、组织排水、搭建临时设施、堆放物料和设置机械设备等。
1、施工平面布置原则(1)满足施工要求，场内道路畅通，运输方便，各种材料能按计划分期分批进场，充分利用场地；(2)材料尽量靠近使用地点，减少二次搬运；(3)现场布置紧凑，减少施工用地；(4)在保证施工顺利进行的条件下，尽可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施；(5)临时设施的布置，应便于工人生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内；(6)平面图布置应符合安全、消防、环境保护的要求。
2、施工现场功能区域划分要求施工现场按照功能可划分为施工作业区、辅助作业区、材料堆放区和办公生活区。
施工现场的办公生活区应当与作业区分开设置，并保持安全距离。
办公生活区应当设置于在建建筑物坠落半径之外，与作业区之间设置防护措施，进行明显的划分隔离，以免人员误入危险区域；办公生活区如果设置在在建建筑物坠落半径之内时，必须采取可靠的防砸措施。
功能区的规划设置时还应考虑交通、水电、消防和卫生、环保等因素。
这里的生活区是指建设工程作业人员集中居住、生活的场所，包括施工现场以内和施工现场以外独立设置的生活区。
施工现场以外独立设置的生活区是指施工现场内五条件建立生活区，在施工现场以外搭设的用于作业人员居住生活的临时用房或者集中居住的生活基地。
二、场地施工现场的场地应当整平，清除障碍物，无坑洼和凹凸不平，雨季不积水，暖季应适当绿化。
施工现场应具有良好的排水系统，设置排水沟及沉淀池，现场废水不得直接排人市政污水管网和河流；现场存放的油料、化学溶剂等应设有专门的库房，地面应进行防渗漏处理。
地面应当经常洒水，对粉尘源进行覆盖遮挡。
三、临时道路(1)施工现场的道路应畅通，应当有循环干道，满足运输、消防要求；(2)主干道应当平整坚实，且有排水措施，硬化材料可以采用混凝土、预制块或用石屑、焦渣、砂头等压实整平，保证不沉陷，不扬尘，防止泥土带人市政道路；(3)道路应当中间起拱，两侧设排水设施，主干道宽度不宜小于3.5m，载重汽车转弯半径不宜小于15m，如因条件限制，应当采取措施；(4)道路的布置要与现场的材料、构件、仓库等堆场、吊车位置相协调、配合；(5)施工现场主要道路应尽可能利用永久性道路，或先建好永久性道路的路基，在工程结束之前再铺路面。
施工现场临时设施布置原则
施工现场临时设施布置原则2.4.1办公区布置根据招标文件及总承包管理的总体规划要求，办公区布置在工程场地上。
拟将此次项目部及生活区设置在污水厂大门对面农田上（见下页图）。
具体平面位置及建设样式待进场后根据实际报发包人审批。
图2.4-2 项目部示意图临时项目部采用轻钢结构彩板房办公楼。
女浴室男浴室男厕所女厕所洗衣房夫妻宿舍大食堂加工区小餐厅一小餐厅二职工宿舍职工宿舍职工宿舍职工宿舍职工宿舍职工宿舍楼梯职工宿舍职工宿舍职工宿舍职工宿舍楼梯职工宿舍职工宿舍职工宿舍职工宿舍职工宿舍职工宿舍楼梯楼梯夫妻宿舍夫妻宿舍夫妻宿舍晾衣棚5米×7米2米人行道阅览室活动室健身室2米人行道2米人行道2米人行道1.5米人行道2米人行道1.5米人行道洗漱台1.5米人行道假山凉亭3.5米人行道2米人行道1.5米人1.5米人行道活动室1米人行道1米人行道1米人行道2米人行道2米人行道3.5米人行道3.5米人行道3.5米人行道3.5米人行道4#5#6#7#8#双层9#双层10#双层11#双层图2.4-3 生活区（一层结构）大会议室接待室设备间楼梯间工程部经理经理书记门厅旗台小会议室绿化带绿化带5米人行道门卫宣传栏宣传栏办公室3.5米人行道3.5米人行道3.5米人行道3.5米人行道2米人行道2米人行道试验试验监理监理设计设计审计审计1#2#双层3#图2.4-3 办公区办公设施均采用组装式彩钢板搭设，采用2.5M高彩钢瓦围墙进行封闭。
现场办公区共设置大小办公室共15间，会议室3间，其中业主和监理预备6间。
后面为职工生活区宿舍。
板房基础采用24×40cm实心砖砌基础，内部回填土方至设计标高后加铺5cm碎石找平，浇筑5cmC20混凝土硬化后加贴瓷砖；场内道路整平至设计高程后加铺5cm碎石找平，内部主干道浇筑12cmC25混凝土，普通硬化区域浇筑8cmC25混凝土，人行道及活动板房内部浇筑5cmC25混凝土；绿化区域铺设草皮，种植部分树苗；项目部办公区采取整体绿化，设置篮球场地。
施工现场平面布置图及临时设施方案

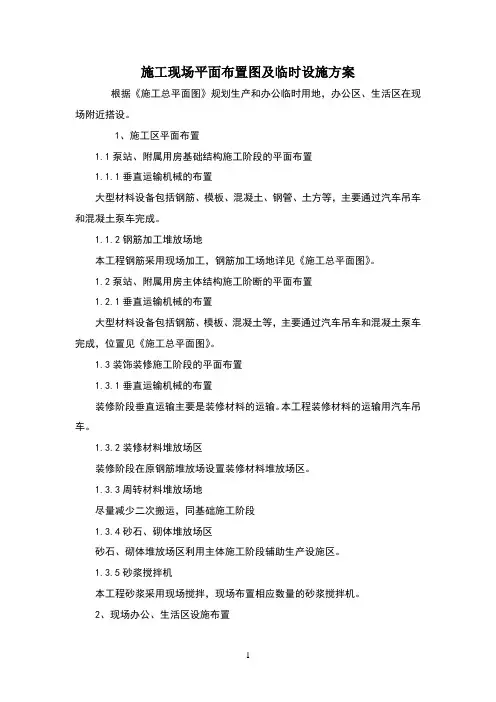

施工现场平面布置图及临时设施方案根据《施工总平面图》规划生产和办公临时用地，办公区、生活区在现场附近搭设。
1、施工区平面布置1.1泵站、附属用房基础结构施工阶段的平面布置1.1.1垂直运输机械的布置大型材料设备包括钢筋、模板、混凝土、钢管、土方等，主要通过汽车吊车和混凝土泵车完成。
1.1.2钢筋加工堆放场地本工程钢筋采用现场加工，钢筋加工场地详见《施工总平面图》。
1.2泵站、附属用房主体结构施工阶断的平面布置1.2.1垂直运输机械的布置大型材料设备包括钢筋、模板、混凝土等，主要通过汽车吊车和混凝土泵车完成，位置见《施工总平面图》。
1.3装饰装修施工阶段的平面布置1.3.1垂直运输机械的布置装修阶段垂直运输主要是装修材料的运输。
本工程装修材料的运输用汽车吊车。
1.3.2装修材料堆放场区装修阶段在原钢筋堆放场设置装修材料堆放场区。
1.3.3周转材料堆放场地尽量减少二次搬运，同基础施工阶段1.3.4砂石、砌体堆放场区砂石、砌体堆放场区利用主体施工阶段辅助生产设施区。
1.3.5砂浆搅拌机本工程砂浆采用现场搅拌，现场布置相应数量的砂浆搅拌机。
2、现场办公、生活区设施布置现场搭设，详见《施工总平面图》。
3、现场道路布置详见《施工总平面图》。
4、施工现场临时设施情况：详见附表。
5、施工临时用水设计5.1经计算并根据设计规范，结合现场实际情况，施工用水、临时消防给水采用统一供水管道，给水管道采用DN75焊接钢管。
给水干管由已有市政管道引出，位置见《施工总平面图》。
临建区布置消火栓，间距50M。
消火栓采用DN65，枪口φ19，长25M麻质水龙带。
管道材料及连接方式：全部管道采用焊接钢管焊接，局部需经常拆卸的管件采用丝接或法兰连接。
5.2排水系统5.2.1排水明沟设置沿临建区四周设置300×300MM（B×H）排水明沟，将水流汇集至附近积水坑内，积水坑规划30M3，再由集水坑通过离心泵抽到附近道路雨水管到内。
施工现场平面布置图和临时设施临时道路布置
二、施工现场平面布置图和临时设施、临时道路布置（一）临时设置布置要求1、满足消防及规范要求。
2、临时设施布置及标准在征得监理及业主同意后进行搭设。
3、为监理和甲方提供办公用房各20m2一间，并提供如下办公设施：办公桌椅，宽带，空调。
4、现场办公临时设施按中档装修标准进行搭建，包含吊顶、地砖、地板等。
5、卫生间进行精装修。
6、满足现场生产生活的基本需求。
7、本次工人生活区宿舍统一使用24V低压安全电接入，独立设立三组专用220V高压用电间。
8、合理划分区域，在布置时突出显示本公司的文化底蕴。
9、按照办公生活区和生产加工区分开、办公区和生活区分开、管理人员生活区和施工人员生活区分开布置的原则进行临时设施搭建。
10、布置临时设施时，注重维护场地整洁相关配套设施的布置，在施工现场进入口设置洗车台，清洗进入现场的相关车辆。
（二）施工现场临时用水用电及消防设施布置1、施工现场临时用水用电布置1）本工程施工（生活）用水、电接入、排水接出位置，自业主指定位置接入，我方根据供水、供电指定位置，结合本公司现场办公区和生活区实际情况精确计算用水用电量，合理布置临时用水线路和临时用电线路并单独装表计量，接受总包单位对我方的用电用水管理、计量和收费。
2）为防止停水停电影响施工和生活，我方在项目部和生产加工区设置了备用发电机，配电箱和蓄水池（详见临时设施布置图）。
2、消防设施布置1）为保证项目部及加工生产区的安全，在项目部及工生产区内配置消防水管。
2）在施工现场配备足够的消防栓，并确保能正常使用。
3）在办公区每个房间配备一个灭火器，并确保能正常使用，同时做好参施人员的灭火器使用培训工作。
（三）临时设施布置图图2-1项目部平面布置图图2-2加工生产区布置图图2-3消防设施图（四）施工材料运输便道根据现场踏勘，本工程施工材料运输便道拟采用施工现场已有的临时道路和硬质广场路面作为施工材料运输便道，现场没有临时道路处，拟开辟一条临时便道，主要区域位于临时设施布置地点到施工区域处。
市政道路工程施工现场平面布置和临时设施布置
一、市政道路工程施工现场平面布置和临时设施布置故本工程施工区域内，除井室施工时设置护栏围挡、导行标志及警示灯外，施工现场及周边均不布置任何临时设施。
施工机械用电采用车载发电机。
（一）施工围挡1、立柱式组合彩钢板围挡1.此围挡适用于工期大于6个月的新建、改建、扩建等市政工程施工现场。
2.围挡由方钢立柱、上下两根不锈钢横梁、复合式彩钢板、钢板底座（焊接方钢套管）、锚固螺栓组成。
3.围挡采用蓝色彩钢板，彩钢板宽度：400mm,高度：1800mm，厚度：0.8mm。
4.每块彩钢板施工围挡贴两条长45cm的平行反光条（反光条尺寸为宽5cm，相间的红、白条长度为15cm，上面一条反光条的上边缘距围挡顶部20cm，两条平行反光条之间净距离25cm；反光条位于每块围挡的横向正中间。
须选用3C强制认证产品，具有耐久性好、高亮度、广角性、耐腐蚀等特点）。
5.依据现场做出的设计调整，不另行出图说明。
围挡组成部分：1.方钢立柱2.上下两根不锈钢横梁3.复合式彩钢板4.钢板底座（焊接方钢套管）或预制钢筋混凝土基座5.锚固螺栓1.立柱式组合彩钢板围挡,背部支撑做法。
2.图示尺寸以mm计。
单体围挡规格：彩钢板宽度：400mm彩钢板长度：1800mm彩钢板厚度：0.8mm2、框架式镀锌板外附喷绘布围挡1.此围挡适用于工期大于6个月且施工现场穿行行人较少的新建、改建、扩建等市政工程施工现场。
2.此围挡单块尺寸为2m高、5m长，立柱采用100mmx100mm方钢管，立柱间距2.5米，涂灰色防锈漆。
框架采用40mmx40mm国标角钢焊接，0.6mm镀锌板蒙面，外附喷绘布。
3.为保证行车视距和安全要求道路交叉口处采用挂网式通透围挡。
通透围挡长度根据工程现场情况按规范及设计要求组装。
4.施工场地为水泥、沥青等硬质地面时，立柱可用膨胀螺栓12x150锚固。
5.施工场地为松软地面时，立柱采用混凝土基础锚固。
6.在坡度较大的路段设置此围挡形式，围挡采用砌砖基座（水泥砂浆抹面）找平，基座高度不大于0.3m,基座上方围挡牌高度仍为2m。
