三菱PLC基本指令

图3.35 三相异步电机正反转控制
为防止正反转启动按钮同时按下危险情况，一方面，在梯形图中设了互锁，将常闭X001和Y001串联在反转电路中，将常闭X002 和Y002串联在正转电路中。另一方面，在外部也设置了如图3.36 所示的用实际常闭触点组成的互锁。
图3.36 PLC控制的接线图
例2 流水行云――设计一个彩灯控制的PLC系统。（1）功能要求 ①合启动钮SB2，彩灯HL0～ HL7(Y000 ～Y007)按间隔2s点亮。 ②至彩灯HL0～HL7全亮，维持5s；此后全熄，维持3s；自动重复下一轮循环。（2）输入/ 输出端口设置
表3.15 主控与主控复位指令
3.1.9 主控与主控复位指令 MC、MCR
3
例阅读图中梯形图，试解答：（1）写出梯形图所对应的指令表。（2）指出各指令的步序并计算程序的总步数。解：（1）用FXGP先画好梯形图（串联在母线上的接点M100（嵌套级为N0）可以不必画），再用工具＿转换命令
图3.20 MC和MCR指令举例
表3.19 彩灯PLC控制的I/O端口分配表
（3）梯形图
图3.42（a）彩灯PLC控制的梯形图
（4）指令表
图3.42（b）彩灯PLC控制的指令表
（5）接线图
图3.43 PLC彩灯控制接线图
例3 三相异步电动机的星三角起动运行控制一、项目预备知识 1、基本指令（1）指令功能 ①MC（主控指令）：用于公共串联触点的连接。执行MC后，左母线移到MC触点的后面,其操作元件是Y、M ②MCR（主控复位指令）：它是MC指令的复位指令，即利用MCR指令恢复原左母线的位置。 P234
（3）指令使用说明在MC指令内再使用MC指令时，嵌套级N的编号（0～7）顺次增大，返回用MCR指令，从大的嵌套级开始解除。特殊辅助继电器不能用作 MC的操作。主控条件满足，执行主控电路块，主控条件不满足时，不再执行上述电路，其中累计定时器、计数器、用SET指令和RST指令驱动的元件保持状态不变，其余的元件被复位 P234

FX系列PLC的编程元件

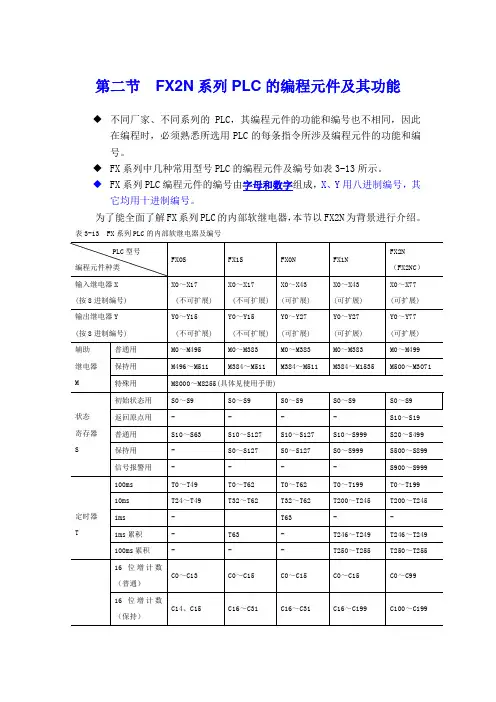

第二节FX2N系列PLC的编程元件及其功能◆不同厂家、不同系列的PLC，其编程元件的功能和编号也不相同，因此在编程时，必须熟悉所选用PLC的每条指令所涉及编程元件的功能和编号。

◆FX系列中几种常用型号PLC的编程元件及编号如表3-13所示。

◆FX系列PLC编程元件的编号由字母和数字组成，X、Y用八进制编号，其它均用十进制编号。

为了能全面了解FX系列PLC的内部软继电器，本节以FX2N为背景进行介绍。

表3-13 FX系列PLC的内部软继电器及编号图3-2 输入继电器电路1)符号:X2)线圈连输入端子，专用于接受PLC外部开关信号之元件; 将外部输入信号状态（接通时为“1”，断开时为“0”）读入并存储在输入映象寄存器中。

如图3-2所示为输入继电器X1的等效电路。

3)由线圈和触点组成,触点的状态由线圈的状态确定(PLC内元件均如此,以后不再说明);4)输入端子与输入继电器间一般用光电隔离;5)一一对应关系:每一输入端子对应一输入继电器,因此输入端子与输入继电器及其触点的编号一致; (输入继电器与输入端子一一对应)6)必须由外部信号驱动，不能用程序驱动，在用户程序中不出现其线圈,只出现其触点。

7)其触点的使用次数不限 (PLC内元件均如此,以后不再说明)。

8)FX系列PLC,以八进制进行编号.FX2N输入继电器的编号范围为X000～X267（184点）。

9)基本单元其编号固定，扩展单元和扩展模块紧接其进行编号。

例如：基本单元FX2N-48MR的输入继电器编号为X000～X027（24点），如果接有扩展单元或扩展模块，则扩展的输入继电器从X030开始编号。

1) 符号:Y1)用来将PLC内部信号唯一输出传送给外部负载之元件。

2)由线圈和触点组成.其触点有内部与外部之分:内部触点在编程中用,常开或常闭,外部触点是唯一的常开硬触点,只与一输出端子相连因此,输出端子与输出继电器的编号一致,与输出继电器的触点的编号一致; (输出继电器与输出端子一一对应)3)其线圈是由PLC内部程序驱动。

FX系列中特殊辅助继电器M～M精编 ()

M8000 （M8001）----运行监视用特殊辅助继电器M8002（M8003）----初始脉冲特殊辅助继电器M8011、M8012、M8013、M8014-------分别为产生周期为10ms、100ms、1s、1min脉冲的??. 特殊辅助继电器（PLC? ?RUN ）M8004 ---- 出错特殊继电器M8061 ---- 硬件出错特殊继电器? ?? ?? ?→D8061（出错代码）M8064 ---- 参数出错特殊继电器? ?? ?? ?→D8064 （出错代码）M8065 ---- 语法出错特殊继电器? ?? ?? ?→D8065 （出错代码）M8066 ---- 电路出错特殊继电器? ?? ?? ?→D8066 （出错代码）M8067 ---- 操作出错特殊继电器? ?? ?? ?→D8067 （出错代码）M8020 ---- 零标志M8021 ---- 借位标志M8022 ---- 进位标志M8029 ---- 指令执行完毕标志M8046 ---- STL状态置1M8246 ---- C246 减计数监视M8247 ---- C247 减计数监视M8249 ---- C249 减计数监视M8251 ---- C251 减计数监视M8252 ---- C252 减计数监视M8254 ---- C254 减计数监视M8028 ---- 10ms定时器切换标志当M8028线圈被接通时，则T32-T62变为10ms定时器M8034 ---- 禁止全部输出的特殊辅助继电器当M8034线圈被接通时，则PLC的所有输出自动断开M8039 ---- 恒定扫描周期的特殊辅助继电器当M8039线圈被接通时，则PLC以恒定的扫描方式运行恒定扫描周期值由D8039决定M8031----非保持型继电器、寄存器状态清除M8032----保持型继电器、寄存器状态清除M8033----RUN→STOP时，输出保持RUN前状态M8035----强制运行（RUN）监视M8036----强制运行（RUN）M8037----强制停止（STOP ）M8040----禁止状态转移M8041----从起始状态开始转移M8042----启动脉冲M8043----回原点结束M8044----原点条件M8045----禁止输出复位M8047----STL状态监控有效M8050---- I00□禁止M8051---- I10□禁止M8052---- I20□禁止M8053---- I30□禁止M8056---- 捕捉X0的脉冲M8057---- 捕捉X1的脉冲M8058---- 捕捉X2的脉冲M8059---- 捕捉X3的脉冲M8235 ----设置C235为减计数方式M8236 ----设置C236为减计数方式M8237 ----设置C237为减计数方式M8238 ----设置C238为减计数方式M8241 ----设置C241为减计数方式M8242 ----设置C242为减计数方式M8244 ----设置C244为减计数方式。

三菱plc辅助继电器M

三菱plc辅助继电器M
plc内部有很多辅助继电器，和输出继电器一样，只能由程序驱动，每个辅助继电器也有无数对常开、常闭接点供编程使用。

其作用相当于继电器控制线路中的中间继电器。

辅助继电器的接点在PLC内部编程时可以任意使用，但它不能直接驱动负载，外部负载必须由输出继电器的输出接点来驱动。

辅助继电器M分类
辅助继电器分以下三种类型：
通用辅助继电器
M0-M499，共500个点
断电保持辅助继电器
M500-M1023及M1024-M3071共2572点。

特殊辅助继电器
M8000-M8255，共256个点。

特殊辅助继电器：
① 只能利用其接点的特殊辅助继电器。

线圈由PLC自动驱动，用户只可以利用其接点。

例如：
M8000为运行监控用，PLC运行时M8000接通。

M8002为仅在运行开始瞬间接通的初始脉冲特殊辅助继电器。

② 可驱动线圈型特殊辅助继电器。

用户激励线圈后，PLC作特定动作。

例如：
M8033为PLC停止时输出保持特殊辅助继电器。

M8034为禁止全部输出特殊辅助继电器。

M8039为定时扫描特殊辅助继电器。

三菱f系列plc辅助继电器m

三菱FX系列PLC辅助继电器（M）收藏此信息打印该信息添加：用户发布来源：未知辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。

辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。

辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。

1．通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。

根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。

2．断电保持辅助继电器（M500～M3071）FX2N系列有M500～M3071共2572个断电保持辅助继电器。

它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。

它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。

其中M500～M1023可由软件将其设定为通用辅助继电器。

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。

图1 断电保持辅助继电器的作用小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。

X1、X0为限位输入信号。

运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON→Y1=ON（左行）。

可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。

三菱FX系列PLC辅助继电器M

三菱FX系列PLC辅助继电器（M）收藏此信息打印该信息添加：用户发布来源：未知辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。

辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。

辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。

1．通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。

根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。

2．断电保持辅助继电器（M500～M3071）FX2N系列有M500～M3071共2572个断电保持辅助继电器。

它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。

它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。

其中M500～M1023可由软件将其设定为通用辅助继电器。

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。

图1 断电保持辅助继电器的作用小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。

X1、X 0为限位输入信号。

运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON →Y1=ON（左行）。

可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。

三菱FX系列PLC辅助继电器的分类

用于PLC内部编程，其线圈和触点只能在程序中使用，不能直接对外输入输出，经常用作状态暂存等。

辅助继电器采用十进制地址编号。

辅助继电器分为以下几类：
①通用辅助继电器M0～M499（500点）
②断电保持辅助继电器M500～M1023（524点）
装有后备电池，用于保存停电前的状态，并在运行时再现该状态的情形。

③特殊辅助继电器M8000～M8255（256点）――系统规定了专门用途，使用时查产品说明书即可。

线圈由PLC自行驱动，用户可直接利用触点。

如：M8000（运行监控），M8002（初始脉冲），M8013（1s时钟脉冲）等
用户驱动线圈后，PLC作特定的动作。

如：M8033指PLC停止时输出保持，M8034指PLC禁止全部输出，M8013固定提供1s时钟脉冲等
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

FX系列PLC的内部软继电器及编号

FX系列PLC的内部软继电器及编号
不同厂家、不同系列的PLC，其内部软继电器（编程元件）的功能和编号也不相同，因此用户在编制程序时，必须熟悉所选用PLC的每条指令涉及编程元件的功能和编号。

FX系列中几种常用型号PLC的编程元件及编号如表所示。

FX系列PLC编程元件的编号由字母和数字组成，其中输入继电器和输出继电器用八进制数字编号，其它均采用十进制数字编号。

为了能全面了解FX系列PLC的内部软继电器，本节以FX2N为背景进行介绍的。

表 FX系列PLC的内部软继电器及编号。

三菱F系列LC辅助继电器M

三菱FX系列PLC辅助继电器（M）收藏此信息打印该信息添加：用户发布来源：未知辅助继电器是PLC中数量最多的一种继电器，一般的辅助继电器与继电器控制系统中的中间继电器相似。

辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。

辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。

辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。

1．通用辅助继电器（M0～M499）FX2N系列共有500点通用辅助继电器。

通用辅助继电器在PLC运行时，如果电源突然断电，则全部线圈均OFF。

当电源再次接通时，除了因外部输入信号而变为O N的以外，其余的仍将保持OFF状态，它们没有断电保护功能。

通用辅助继电器常在逻辑运算中作为辅助运算、状态暂存、移位等。

根据需要可通过程序设定，将M0～M499变为断电保持辅助继电器。

2．断电保持辅助继电器（M500～M3071）FX2N系列有M500～M3071共2572个断电保持辅助继电器。

它与普通辅助继电器不同的是具有断电保护功能，即能记忆电源中断瞬时的状态，并在重新通电后再现其状态。

它之所以能在电源断电时保持其原有的状态，是因为电源中断时用PLC中的锂电池保持它们映像寄存器中的内容。

其中M500～M1023可由软件将其设定为通用辅助继电器。

下面通过小车往复运动控制来说明断电保持辅助继电器的应用，如图1所示。

图1? 断电保持辅助继电器的作用小车的正反向运动中，用M600、M601控制输出继电器驱动小车运动。

X1、X0为限位输入信号。

运行的过程是X0= ON→M600=ON→Y0=ON→小车右行→停电→小车中途停止→上电（M600=ON→Y0=ON）再右行→X1=ON→M600=OFF、M601=ON→Y1=ON（左行）。

可见由于M600和M601具有断电保持，所以在小车中途因停电停止后，一旦电源恢复，M600或M601仍记忆原来的状态，将由它们控制相应输出继电器，小车继续原方向运动。

FX系列PLC特殊元件

FX1S
FX1N
FX2N
FXZNC
D8035
D8036
D8037
D8038
D8039
恒定扫描时间(MS)
0
0
0
0
控（M8040-M8049)
继电器
M8045
M8046 M8047 M8048 M8049
内容 FX1S
在模式切换时，所有输出
0
复位禁止
0
STL 状态置 ON
0
STL 状态监控有效
0
信号报警器动作
X
信号报警器有效
X
适用机型
FX1N
FX2N
0
0
0
0
0
0
0
0
X
0
X
0
FXZNC 0 0 0 0 0 0
控（D8040-D8049)
寄存器
适用机型
FX1S
FX1N
FX2N
FXZNC
D8045
ON 状态地址号 6
0
0
0
0
D8046
ON 状态地址号 7
0
0
0
0
D8047
ON 状态地址号 8
0
0
0
0
D8048
适用机型
寄存器
D8010 D8011 D8012 D8013 D8014
内容
当前扫描时间最小扫描时间最大扫描时间
s(0-59) min(0-59)
FX1S
FX1N
FX2N
FX2NC
0
0
0
0
0
0
0
0
0
0
0

FX系列PLC编程及应用第2版廖常初试题及答案

1．简述可编程序控制器（PLC）的工作原理及程序执行过程。

答：1）PLC是采用“顺序扫描、不断循环”的方式进行工作的。

即PLC运行时，CPU根据用户按控制要求编制好并存于用户存储器中的程序，按指令步序号（或地址号）作周期性循环扫描。

2）如果无跳转指令，则从第一条指令开始逐条顺序执行用户程序，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。

在每次扫描过程中，还要完成对输入信号的采样和对输出状态的刷新等工作。

3）PLC的扫描工作过程可分为输入采样、程序执行和输出刷新三个阶段，并进行周期性循环。

2．PLC有哪些种类的常用软继电器？分别写出这些软继电器的字母代号。

答：1）输入继电器X 2）输出继电器Y3）辅助继电器M4）内部状态继电器S5）定时器T6）计数器C7）数据寄存器D8）内部指针P、I1、交流电磁线圈误接入相应直流电源，或者直流电磁线圈误接入相应交流电源，将分别产生什么问题？为什么？答：直流电磁线圈匝数多，接到交流电源上，产生的感应电动势能平衡外部电压，器械不动作；交流电磁线圈匝数少，接到直流电源上，产生的感应电动势不足以平衡外部电压，易烧坏器械。

1、PLC由哪几部分组成？答：可编程控制器由硬件和软件两部分组成。

硬件包括中央处理单元、存储器、输入/输出单元、编程装置、电源以及其他外部设备。

软件由系统程序和用户程序组成。

2、（D）MOV（P）指令中，D、P的含义是什么？答：D表示处理32位数据P表示脉冲执行型3、PLC有哪些用途？答：开关量逻辑控制、运动控制、过程控制、数据处理、通讯联网等4、PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新5、什么叫“双线圈输出”？在什么情况下允许双线圈输出？答：相同编号的线圈在梯形图当中重复出现两次或者两次以上，这种情况称之为“双线圈输出”。

在步进指令和条件跳转指令编程方式时，允许双线圈输出。

1.电器有几种分类方式？都是按什么分类的？（答：有三种分类方式。

FX2系列PLC的编程元件及应用

2020/9/12
❖ 5、定时器（T）
➢ 定时器实际是内部脉冲计数器，可对内部1ms、10ms和100ms 时钟脉冲进行加计数，当达到用户设定值时，触点动作。
➢ 定时器可以用用户程序存储器内的常数k或H作为设定值，也可以用数据寄存器D的内容作为设定值。
➢ 普通定时器（T0～T245） ✓ 100ms定时器T0～T199共200点，设定范围0.1～3276.7s ； ✓ 10ms定时器T200～T245共46点，设定范围0.01～327.67s 。
➢ 在PLC内部，外部输出触点与输出端子相连，向外部负载输出信号，且一个输出继电器只有一个常开型外部输出触点,采用八进制编号。有无数个内部常开和常闭触点，编程时可随意使用。
公共端
COM
输入继电器
X0
X0
梯形图
X0
X1
Y0
Y0
输出继电器
电源
公共端
COM1
Y0
输入信号输入端子
X0
常开触点
Y0
X0
2020/9/12
（不合理）
（合理）
（a）
2020/9/12
（b）
（a）
（b）
5、输出线圈不能是输入继电器IR或特殊继电器SR。
2020/9/12
2020/9/12
❖ 4、状态寄存器（S）
➢ 状态是对工序步进型控制进行简易编程的内部软元件，采用十进制编号。与步进指令STL配合使用；
➢ 状态有无数个常开触点与常闭触点，编程时可随意使用；
Tx 触点动作
X0 T10
2020/9/12
T10 K123 Y1
X0
T10当前值
Y1
普通定时器的工作原理

FX1Nplc中间辅助继电器

FX1Nplc中间辅助继电器三菱FX2N可编程控制器使用手册一、可编程控制器的内部编程元件1、输入继电器X： X000～X017 共16点2、输出继电器Y： Y000～Y017 共16点3、辅助继电器M：1）通用辅助继电器 M0～M499 共500点2）断电保持继电器 M500～M3071 共2572点3）特殊辅助继电器 M8000～M8255 共256点4、状态继电器S：S0～S499 共500点1）初始状态继电器 S0～S9 共10点2）回零状态继电器 S10～S19 共10点，供返回原点用3）通用状态继电器 S20～S499 共480点4）断电保持状态继电器 S500～S899 共400点5）报警用状态继电器 S900～S999 共100点5、定时器T： T0～T255 共256点1）常规定时器 T0～T255 共256点T0～T199为100ms定时器，共200点，其中T192～T199为子程序中断服务程序专用的定时器。

T200～T245为10ms定时器共46点2）积算定时器 T246～T255 共10点T246～T249为1ms积算定时器共4点T250～T255为100ms积算定时器共6点6、计算器 C：C0～C234 共235点1） 16位计数器 C0～C199 共200点其中C0～C99为通用型共100点C100～C199为断电保持型共100点2） 32位加/减计数器 C200～C234 共35点其中C200～C219为通用型共20点C220～C234为断电保持型共15点7、指针P/I1）分支用指针P0～P127 共128点2）中断用指针IXXX 共15点其中输入中断指针100～150 共6点定时中断指针16～18 共3点计数中断指针1010～1060 共6点8、数据寄存器D1）通用数据寄存器 D0～D199 共200点2）断电保持数据寄存器 D200～D7999其中断电保持用 D200～D511 共312点不能用软件改变的断电保持 D512～D7999 共7488点，可用RST 和ZRST指令清除它的内容。

FX系列中特殊辅助继电器M～M

M8000 （M8001）----运行监视用特殊辅助继电器M8002（M8003）----初始脉冲特殊辅助继电器M8011、M8012、M8013、M8014-------分别为产生周期为10ms、100ms、1s、1min脉冲的??. 特殊辅助继电器（PLC? ?RUN ）M8004 ---- 出错特殊继电器M8061 ---- 硬件出错特殊继电器? ?? ?? ?→D8061（出错代码）M8064 ---- 参数出错特殊继电器? ?? ?? ?→D8064 （出错代码）M8065 ---- 语法出错特殊继电器? ?? ?? ?→D8065 （出错代码）M8066 ---- 电路出错特殊继电器? ?? ?? ?→D8066 （出错代码）M8067 ---- 操作出错特殊继电器? ?? ?? ?→D8067 （出错代码）M8020 ---- 零标志M8021 ---- 借位标志M8022 ---- 进位标志M8029 ---- 指令执行完毕标志M8046 ---- STL状态置1M8246 ---- C246 减计数监视M8247 ---- C247 减计数监视M8249 ---- C249 减计数监视M8251 ---- C251 减计数监视M8252 ---- C252 减计数监视M8254 ---- C254 减计数监视M8028 ---- 10ms定时器切换标志当M8028线圈被接通时，则T32-T62变为10ms定时器M8034 ---- 禁止全部输出的特殊辅助继电器当M8034线圈被接通时，则PLC的所有输出自动断开M8039 ---- 恒定扫描周期的特殊辅助继电器当M8039线圈被接通时，则PLC以恒定的扫描方式运行恒定扫描周期值由D8039决定M8031----非保持型继电器、寄存器状态清除M8032----保持型继电器、寄存器状态清除M8033----RUN→STOP时，输出保持RUN前状态M8035----强制运行（RUN）监视M8036----强制运行（RUN）M8037----强制停止（STOP ）M8040----禁止状态转移M8041----从起始状态开始转移M8042----启动脉冲M8043----回原点结束M8044----原点条件M8045----禁止输出复位M8047----STL状态监控有效M8050---- I00□禁止M8051---- I10□禁止M8052---- I20□禁止M8053---- I30□禁止M8056---- 捕捉X0的脉冲M8057---- 捕捉X1的脉冲M8058---- 捕捉X2的脉冲M8059---- 捕捉X3的脉冲M8235 ----设置C235为减计数方式M8236 ----设置C236为减计数方式M8237 ----设置C237为减计数方式M8238 ----设置C238为减计数方式M8241 ----设置C241为减计数方式M8242 ----设置C242为减计数方式M8244 ----设置C244为减计数方式。

三菱FX系列PLC特殊功能寄存器M指令代码详细功能介绍精编版

M8000：上电接通M8001：上电断开M8002：初始化脉冲(首次扫描接通)M8003：初始化脉冲（首次扫描断开）M8004：错误发生（FX3UC时M8060,M8061，M8064，M8065，M8066，M8067其中哪一个ON时动作；FX3UC以外M8060,M8061，M8063，M8064，M8065，M8066，M8067其中哪一个ON时动作）M8005：电池电压降低（电池电压异常降低时动作）M8006：电池电压降低锁存（电池电压异常降低时动作保持）M8007：瞬间停止检测（当M8007为ON的时间小于D8008，PLC将继续运行）M8008：停电检测（当M8008电源关闭时，M8000也关闭）M8009：DC24V故障M8011：10ms时钟脉冲M8012：100ms时钟脉冲M8013：1s时钟脉冲M8014：1min时钟脉冲M8015：内存实时脉冲（计时停止以及预先装置）M8016：内存实时脉冲（显示停止，时刻读出显示的停止）M8017：内存实时脉冲（补正，±30s补正）M8018：内存实时脉冲（安装，安装检测）M8019：内存实时脉冲错误M8020：零位标志，加减演算结果为0M8021：借位标志，演算结果成为最大的负数值以下时M8022：进位标志，进位发生在ADD（FNC20）指令期间或当数据移位操作的结果发生溢出时。

M8023：小数点演算标志，ON：进行浮点运算。

M8024：BMOV方向指定，转送方向替换，数据从终点到源的方向转送。

M8029：指令结束，DSW（FNC72）等等的动作结束时动作M8030：电池LED消灯指令，当驱动M8030时，及时电池电压降低，PLC面板的LED也不会点亮。

M8031：非锁存内存全部清除M8032：锁存内存全部清除M8033：内存保持停止，ON时内存保持，当PLC从RUN→STOP，图像存储或者数据存储的内容保持原来状态。

M8034：所有输出禁止M8035：强制RUN模式M8036：强制RUN指令M8037：强制STOP指令M8038: ON时，通讯参数被设定；在FX2、FX2C里，作为RAM文件寄电器全部删除动作。

FX系列PLC特殊元件表
