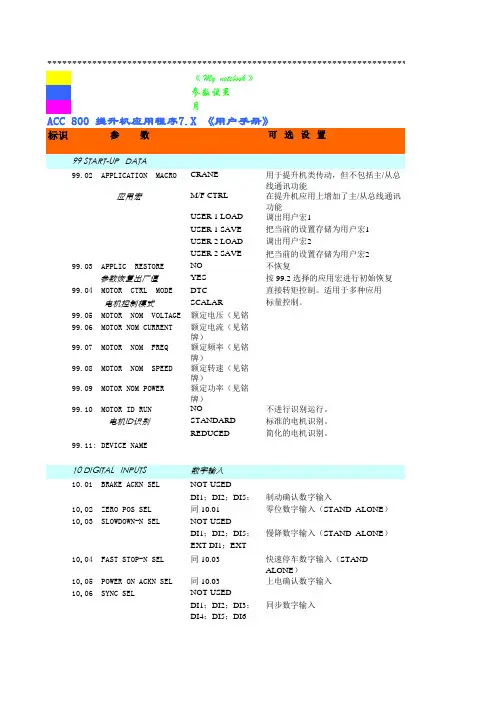

第8章ACS800变频器提升机软件参数设定表

以上是ABB ACS800变频器“提升程序”包含的用户参数,还有些参数是属于ABB 人员通过设定相应的密码才可看到。对于用户参数来说,只能看到1-99组参数。

其中1-9组参数是实际参数。我们可以通过1-9组参数,来监视变频器的状态。

其中10-99组参数是需要设定的参数,并不是所有的参数都需要设置和改变,而是需要我们根据实际情况进行相关的参数设定,并且应设定合适正确的参数,如果没有正确的设置参数,有可能导致变频器的损坏。

正确熟练的使用“控制盘”或“DriveWindow”软件将有助于我们快速设置参数。

针对ABB ACS800提升变频器来说,如何更好的理解变频器参数的含义呢

我认为应该结合电机的三要素(启动/停止;方向;调速),结合变频器的特点(我认为先了解每个参数组都是干啥的,然后再具体了解这一组参数里每个参数的意思),具体来说,按照顺序掌握如下内容(下面这些参数组都是常用的。)

首要知道一点,无论是ABB标准变频器还是ABB提升变频器,从硬件的角度都是一样的,只是内置的系统软件不一样。

ABB标准变频器内置的是“标准程序”,它可以满足大多数的应用。

ABB提升变频器内置的是“提升机程序”,只针对于起重机的应用。

正因为如此,提升变频器的参数组区别于标准变频器的参数组。

下面来了解下提升变频器的参数组以及参数。提升变频器都有哪些参数组呢

(1)首先第99组参数,这一组参数是所有参数的总纲,它决定了其它参数的默认值。

这一组参数主要有四个方面的要素:应用宏程序、控制方式、电机铭牌数据、电机优化方式。

在这里面,控制方式、电机铭牌参数和电机优化方式和标准的一样;唯独“应用宏程序”和标准不一样。只有两个“CRANE 和M/F CTRL”。

CRANE 宏包含除主/从总线功能以外的所有的ACC800 应用软件功能。

M/F CTRL 宏包含所有的CRANE 宏的功能,并增加了主/从总线功能(第72组参数)。

注意:应用宏一改变所有参数设置都将恢复为默认值,除了组99 的参数和存储的电机ID Run 数据外。

因此在进行参数设定前应先选择合适的应用宏,通过选择。

(2)第98组参数:激活可选件模块。(比如编码器模块、PROFIBUS-DP通讯模块或扩展I/O模块等),有点类似于PLC的硬件组态。

(3)我们先了解“第64组参数CRANE”,为什么呢

ABB标准变频器有本地控制和外部控制之说,对于ABB提升变频器也是如此。对于ABB提升变频器来说,本地控制就是控制盘,当然处于“LOCAL”下;

外部控制指的是“端子控制”和“Field Bus 通讯控制”。

在这里,端子控制称为“Stand alone 模式”。

我们通过功能框图了解下本地控制和外部控制。(在提升机手册第50页)

此图在提升机手册第50页。从这个图中,我们可以对本地控制和外部控制有清楚的认识。

从图中,我们可以看出“提升机功能”,此模块的输入信号:DI1-DI6,EXT DI1-4;AI1、AI2、EXT AI1 (速度修正)。输出是SPEED REF(速度给定)、TORQUE REF(转矩给定)、ON/START(励磁投入/启动命令)。

A 通过来选择“Stand alone 模式”或“Field Bus 通讯控制方式”。

B 当=YES时,起作用。即“Stand alone 模式”下,又分为“JOYSTICK”、“RADIO CTRL”、“MOTOR POT”、“STEP JOYST”、“STEP RADIO”、“STEP RADIO”、“FB JOYSTICK”、“BIPOLAR REF”7种控制类型,根据实际情况,来选择正确的控制类型。下面对每个控制类型作个详细的描述。

操作杆模式(JOYSTICK):

当Zero Pos=0,Start Dir A =1,变频器正向启动;

当Zero Pos=0,Start Dir B =1,变频器反向启动;

遥控模式(RADIO CTRL):

电动电位器控制模式(MOTOR POT):

分级式操作杆给定模式(STEP JOYST)

当分级式操作杆的给定触点用作代替模拟电位器时,应使用STEP JOYST控制模式(参数。支持多达4 种不同的速度级,由方向命令给出的第一级速度触点+给出三个另外速度级别的触点。触点可连接到需所选的DI 上(包括I/O 扩展模块),参见参数 STEP REF2 SEL, REF3 SEL 和 STEP REF4 SEL。相应的速度给定由参数 SPEED REF LEVEL 1 到 SPEED REF LEVEL 4 来设定。

只有较低级的分级触点全部闭合,更高一级的才能被激活。

例:当对应的分级给定4 级的闭合触点闭合时,第2、3 级的触点必须闭

合。

注意:在该模式下,需要来自控制杆的零点位置信号,这与JOYSTICK 控

制相似。此时操作杆监测功能也有效。

分级式遥控给定模式(STEP RADIO)

当使用带有分级式给定输出触点的遥控器或PLC 时,可使用控制模式STEP RADIO (参数。最多可有 4 种不同速度等级。数字输入及速度给定值可参考上述分级式操作杆模式。本控制模式不需要零点位置输入信号。且控制杆监测功能无效。

FB JOYSTICK控制模式(FB JOYSTICK)

(3)第10组参数:和以上操作模式相关的数字量输入。

(4)第13组参数:模拟量输入,对应于速度给定,转矩给定等。

(5)第14组参数:对应于主控板上的3个继电器输出(DO1、DO2、DO3)。(6)第15组参数:对应于模拟量输出通道(AO1、AO2 )。

以上四组参数,针对不同的控制类型,相关的参数值也是不一样的。(7)第16组参数:称之为系统输入参数。(不需要改变)

(8)第20组参数:对电机运行的速度、电流、转矩进行限幅。

(9)第21组参数:确定电机的启动方式。设置=CNST DC MAGN(不能改变),=500ms(预励磁时间)。这里只说明了电机的启动方式,那么电机的停止方式是怎么样的呢

:给定的最大速度rpm(100%)。

:正向加速时间,从0到最大速度;:正向减速时间,从最大速度到0;

:反向加速时间,从0到最大速度;:反向减速时间,从最大速度到0。

=0s时,结合上述参数,按“直线”加减速;
