广联达问题图纸处理
图纸处理：
图纸导入广联达软件不显示处理步骤：
一：看看图纸是否是加密图纸。
怎么确定是加密锁图纸：cad打开图纸，选择一根线，所有的线都被选中，炸开图纸时提示不能炸开。
可确定为加密锁图纸。
解决方法：找给图纸的设计人员要密码，给图纸解密。
二：看看图纸的图层有没有打开。
灯泡和后面太阳一样的东西都是亮显的是打开状态。
图示为没有打开的状态，直接鼠标左键点击一下就可以打开，打开后在导入广联达软件。
三：看看图纸是否有外部参照。
把图纸用天正或者cad打开，
打开外部参照后，如果显示如图就是没有外部参照的。
打开如图：
这样的是有外部参照的。
解决方法：在参照上点鼠标右键，点绑定就可以。
如果不能绑定就是图纸的外部参照有问题，还是要联系设计人员看看图纸的。
四：以上都没有问题，就要对图纸进行转旧，快存，分解炸开等处理。
1：转T3
在天正软件中打开图纸,左边导航栏，文件布图——图形导出——保存，再将图纸导入进来即可，如图：
转旧后导入广联达软件看看，还是不行在进行下面的操作。
2：炸开、清理碎图元
(1)拉框选中所有图纸——命令栏里面输入x——按回车，提示如图所示——点是
(2) 在拉框选中所有图纸——命令栏里面输入purge——按回车—
—弹出一个对话框，如图—
—点全部清理——在弹出一
个对话框——点全部是
(1),(2)两个交替操作，直到不能分解，不能清理
3：快存
拉框选中所有图纸——命令栏里面输入w——按回车——弹出对话框（写块）——点后面小三点（可以选择保存路径和文件名）——保存——确定，将新块导进去即可。

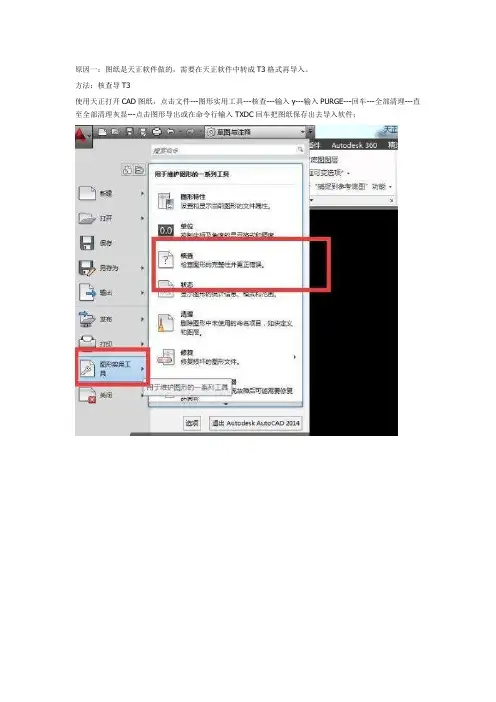

广联达图纸处理方式
原因一：图纸是天正软件做的，需要在天正软件中转成T3格式再导入。
方法：核查导T3使用天正打开CAD图纸，点击文件---图形实用工具---核查---输入y---输入PURGE---回车---全部清理---直至全部清理灰显---点击图形导出或在命令行输入TXDC回车把图纸保存出去导入软件；或者文件布图---批量转旧---选择需要转旧的图纸打开---在弹出的浏览文件夹中选择一下保存的路径---在下边的命令栏中输入输出的类型T3回车----再在命令栏中输入文件的后缀名回车即可。
解决方案二：CAD写块使用天正/CAD软件打开图纸，框选图纸在命令栏输X回车，（安装图纸不建议炸开）再框选这张图纸在命令栏输W回车，出现一个对话框，源-选择成对象，对象那选择成转换为块。
如图路径选了之后把这个新块导入软件中。
方法三：复制粘贴使用天正打开图纸，框选图纸在命令栏中输入X回车，分解完成之后，框选图纸Ctrl+C复制，点文件---新建---点打开右面的倒三角的无样板打开-公制，Crtl+V粘贴，指定一点，输Z回车，输A回车，输TXDC保存，把保存后的文件导入软件。
方法四：用CAD打开图纸以后选中图纸另存为，存为2007dxf这个格式即可。
方法五：将图中版本降低，在原cad图纸在cad软件或者是天正软件中打开，另存为，文件类型选择【auto2000】，导入即可。
方法六：将图纸先导入钢筋抽样2009，在钢筋抽样中‘导出选中CAD图’，然后路径选择在桌面上，再重新导入软件即可。
方法七：图纸是布局图，不要直接添加图纸，选择导入布局选择添加相应的预览视口添加即可。
方法八：如果图纸在别的电脑可以导入的话，可以将桌面的黄色文件夹里面的CADI的格式的cad图复制后，重新导入。
方法九；在天正中打开您的图纸：输入Purge--回车--全部清理--全部是，然后在转T3，写块即可显示全部。
方法十：在电脑上新建一个空白的工程，在CAD草图的界面，点添加图纸，保存图纸，然后在工程保存的路径下会自动生成一个和工程名称一致的文件夹，如图：打开文件夹中的名称后缀是CADI的文件，导入相应报错的工程即可。

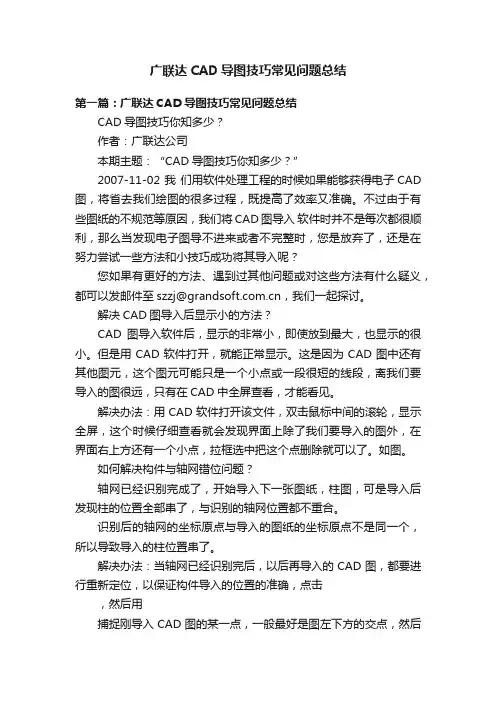

广联达CAD导图技巧常见问题总结
广联达CAD导图技巧常见问题总结第一篇：广联达CAD导图技巧常见问题总结CAD导图技巧你知多少？作者：广联达公司本期主题：“CAD导图技巧你知多少？”2007-11-02 我们用软件处理工程的时候如果能够获得电子CAD 图，将省去我们绘图的很多过程，既提高了效率又准确。
不过由于有些图纸的不规范等原因，我们将CAD图导入软件时并不是每次都很顺利，那么当发现电子图导不进来或者不完整时，您是放弃了，还是在努力尝试一些方法和小技巧成功将其导入呢？您如果有更好的方法、遇到过其他问题或对这些方法有什么疑义，都可以发邮件至******************.cn，我们一起探讨。
解决CAD图导入后显示小的方法？CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。
但是用CAD软件打开，就能正常显示。
这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。
如图。
如何解决构件与轴网错位问题？轴网已经识别完成了，开始导入下一张图纸，柱图，可是导入后发现柱的位置全部串了，与识别的轴网位置都不重合。
识别后的轴网的坐标原点与导入的图纸的坐标原点不是同一个，所以导致导入的柱位置串了。
解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。
如图正常显示的构件有时无法导入？CAD图导入软件后，可以正常显示，但是构件无法导入。
有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。
因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。
广联达软件操作步骤
Cad导图，整理图纸，比例设置，识别楼层，对应楼层，识别轴网，定位cad，先识别竖向构件[柱子（柱表，柱大样），墙]，再识别横向构件6、共性操作（1）cad图纸导入①导图顺序cad草图—添加图纸—设置比例（尽可能不选轴线尺寸；交点1、交点2、量取交点1与2之间的实际尺寸）—转换符号（高级设置中选“转换全部”；转错时用批量替换）—整理图纸—手动分割—根据需要可导出选中的cad图、插入cad图—识别楼层表（若楼层表中无基础层，则在楼层设置中设置）—分割后的图纸对应楼层—识别轴网—定位cad图②只能在cad草图界面下删除图纸。
导图后记得进行比例设置。
③CAD识别选项。
如图A、墙设置第2条：墙宽度误差范围：5mm——表示设计的CAD是200的墙，但是他实际CAD墙线间宽度在200±5mm，软件都能判断为200的墙，如果此时用户的CAD墙线间距是208，这时是不能识别到墙的，需要把这个误差范围修改为10mm，重新识别才可以第3条：墙端头相交误差延伸范围：100——表示一般CAD墙线都绘制到了柱边，但是这个时候识别过来，会形成非封闭区域，导致导入图形后布置不上房间，而软件自动延伸100，就能把这个缺口堵上，导入图形就不会有问题了。
B、门窗洞设置第5~8条：代号的意思是指，根据CAD图上的关键字标识，来区分门、窗、洞类型。
在我们识别了门窗表之后，各个门、窗属性都已经在构件列表定义好了，我们需要在CAD识别下面的识别门窗洞来确定哪个门在哪个位置，就只能靠这个CAD图上的M（门）、C（窗）、MC、MLC（门联窗）来区分类型，实现构件与图元的关联。
如下图上面部分，设计者用J表示木门，软件默认是不能识别的，需要在门里面的代号M加上J，（注意是英文状态下的逗号）如图下面部分：第9~11条：离地高度。
即门窗洞图元导过来后默认的离当前层底标高的距离。
门一般都是离地0mm，窗默认900mm，如果设计的工程是多数窗离地时1000mm，则可以把这个默认值改为1000mm，这样就不用导过来之后一个一个改窗离地高度了C、梁设置第13条：梁端距柱、墙、梁范围内延伸：100——同第3条，表示一般CAD梁线都绘制到了柱边，但是这个时候识别过来，可能导致梁与柱未接触，导致钢筋计算错误，而软件自动延伸100，就能把这个缺口补上，就能正确计算梁锚固了。
广联达图形算量GCL2013 CAD草图图纸管理图文教程详解
广联达图形算量GCL2013 CAD草图图纸管理图文教程详解使用背景图纸情况分为：1、一个图纸文件对应一张图形；2、一个图纸文件中含有多张图形；3、多个图纸文件对应一张图形；图纸管理主要内容：1、批量载入图纸文件（DWG/CADI/GVD），并进行管理，包括添加、删除、位置移动；2、自动根据文件中图框线数量，从每个图纸文件中拆分出对应的单个图纸；3、自动根据图框线内图纸的名称，将每张图纸进行楼层、构件类型匹配。
“添加图纸”操作步骤（在进行导图操作前，需要把需要用到的图纸添加到图纸文件列表中。
）【第一步】：在导航栏点击“CAD识别”->“CAD草图”->“图纸管理”->“添加图纸”；【第二步】：找到需要的图纸，点击“打开”（可单选一张图纸，也可多选多张图纸）；【第三步】：添加好的图纸显示在列表里，当需要对某张图纸进行操作时，双击图纸名称即可，当前图纸在列表中以绿色字体显示。
“整理图纸”操作步骤（当一个CAD文件中存放多张图纸时，需要用此功能将各图纸拆分，然后再进行导图操作。
）【第一步】：添加图纸，把需要用到的图纸添加到“图纸文件列表”中；【第二步】：点击“整理图纸”，软件会自动根据图纸文件中图框图层及图纸名称图层进行图纸拆分，拆分后，图形文件列表中显示二级节点：“定位图纸”操作步骤（各图纸整理分割完成后，各个图纸的默认原点存在不一致的情况，此时需要将各图纸定位在一个原点，然后再进行导图的操作）【第一步】：在进行“添加图纸”或“整理图纸”后，点击“定位图纸”；【第二步】：定位成功后软件给出提示，点击“确定即可”。
“手动分割”操作步骤：（当“整理图纸”功能无法将图纸自动拆分时，需要使用此功能进行手动分割图纸）【第一步】：“添加图纸”并“整理图纸”；【第二步】：当“整理图纸”功能不能自动拆分图纸时，点击“手动分割”；【第三步】：鼠标左键拉框选择CAD图元，右键确认；【第四步】：在弹出的对话框中输入被分割图纸的名称，并点击“确定”；【第五步】：按上述方法分割所有需要拆分的图纸。
广联达导入CAD图常见问题及解决方法
⼴联达导⼊CAD图常见问题及解决⽅法对于CAD图导⼊不全的原因及解决⽅法做了个整理，供⼤家参考。
后续会继续补充完善。
导⼊CAD图常见问题及解决⽅法⼀、CAD图导⼊软件后，有部分图元丢失将CAD图导⼊GCL2008软件后，发现有部分图元丢失没有导⼊到软件中，可能有以下⼏种情况：1.没有导⼊图元已被锁定或冻结。
解决⽅法为：⽤CAD软件打开该⽂件，在图层下拉框中查找，发现如图所⽰图层的⼀些符号显⽰颜⾊与其他图层的不⼀样，表⽰该图层被锁定或冻结。
这个时候我们⽤⿏标点开相应符号，然后保存此⽂件，再重新导⼊到软件中就可以了。
2.此⽂件为利⽤天正软件所创建的解决⽅法为：在天正7.0或7.5以上版本中，打开此⽂件，运⽤“⽂件布图”－“图形导出”的命令，如下图所⽰，此时会将dwg⽂件转成TArch3的⽂件，该软件会⾃动在指定的路径中⽣成“办公楼建筑电⽓图_t3.dwg”的⽂件，这时我们在GCL2008软件中再导⼊⽂件名带有_t3.dwg字样的⽂件就可以了。
3.CAD⽂件使⽤了“外部参照”，也就是引⽤别的CAD⽂件上的图块解决⽅法：通过AutoCAD“插⼊”菜单下的“外部参照管理器”来寻找它引⽤了哪些CAD⽂件的图块，被引⽤的CAD⽂件才是真正的可以读取的⽂件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：⼀、将图A，图B置于⼀个⽂件夹内，使⽤CAD打开图A⼆、在命令提⽰栏内输⼊XR，按回车键三、在弹出的界⾯中，选择参照名，再选择绑定，如果是英⽂版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导⼊软件中了。
⼆、CAD图导⼊软件时⽆法导⼊，在预览框⽆法预览到图对于在GCL2008软件中导⼊CAD时，在预览框⽆法预览到图可能有以下⼏种情况：1. 此CAD⽂件设计时采⽤块设计导致的解决办法：因为CAD⽂件设计时采⽤块设计导致⽆法导⼊到软件中的。
广联达精装软件GDQ2010导入和识别CAD图纸图文详解
广联达精装软件GDQ2010导入和识别CAD图纸图文详解室内设计根据设计师和业主审美和爱好的不同产生了现代简约风格、恬淡田园风格、新中式风格、欧式古典风格等多种不同的设计风格，这就致使装修图纸中异形房间、填充、样条曲线、图例、块等的使用也要比其他类型图纸多。
而且装修施工图是按照房间内部的装修为设计主体，房间越多，图样的数量也就越多。
这就导致装修预算人员的工作非常的繁琐、工作量非常的大，精装算量软件GDQ2010的推出，通过CAD识别功能大大的提高了用户的算量效率。
但是由于图纸量大、复杂或绘制不规范，导入CAD图后，可能会出现一下三类问题： 1）导入CAD图后，发现软件中看不到图元。
2）导入CAD图后，发现部分填充图元没有导进来或者跟CAD中的形状不一样。
3）导入CAD图后，发现有部分图元没有导入这些问题是如何产生的，是否与CAD图元本身有关系，应该如何处理呢？第一类问题：导入CAD图后，发现软件中看不到图元。
可能原因一：该CAD图极远端有图元判断方法：在“CAD草图”图层点击“全屏”按钮，拉框选择绘图区域，然后查看状态栏中的图元数量，如果图元数量不为0，则说明已经导入CAD图，只不过图元距离比较远，全屏之后看不到。
处理方法：用CAD软件打开图纸，双击一下鼠标中键让CAD图全屏，删除没用的图元或者把图元移动到距离比较近的地方，保存后再导入精装算量软件就可以了。
可能原因二：该CAD图是天正图判断方法：导入的CAD图是否为天正的有两种判断方法：1）用低版本软件或是纯CAD软件，打开图纸发现有很多图元没有显示出来，如墙、柱、标注等；2）在CAD软件中，选中构件按“CTRL+1”调出属性，在“对象特性”中查看，其属性显示为建筑专业构件。
如图1中为CAD图形，对象属性为文字或者直线，图2为天正图形，对象属性为墙、门窗。
处理方法：用CAD软件另存为T3格式就可以，或者用天正软件提供的三种方法来处理此类问题：1）图形导出：只能转化当前打开的图纸为T3格式。
广联达算量CAD导图详解！
广联达算量CAD导图详解！1. CAD详细导图步骤：1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。
2.识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。
导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
3.导入CAD电子图的整体流程：一、分解CAD图形。
大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。
二、导入CAD图形。
将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。
这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。
三、转换CAD钢筋级别符号。
很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%%130、%%131、%%132），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
四、识别连梁表、柱表、墙表、门窗表等。
识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。
这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。
同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。
五、轴网的提取。
轴网提取的步骤：提取轴线→提取轴线标识→识别轴线。
在提取轴线和轴线标识过程中可以利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的轴线和标识，提取后的图元会自动消失，并存放在“已提取的CAD图层”中（如果还有其他图元需要识别，可以再次进行提取），在提取过程中若不小心把一些多余的信息提取出来，还可以利用“还原错误提取的CAD图元”的功能将错误提取的图元还原到原始的CAD图层中。
广联达算量中使用CAD导图中的问题及处理办法
CAD导图中图纸加密及图元丢失等问题的处理在我们有了CAD图纸电子版的情况下，广联达CAD识别这一功能无疑是给算量工作者减轻了建模的负担，节省了大量的时间，大大提高了工作效率。
在一般情况下，我们手中的CAD图纸都能顺利地导入软件中。
但是，也有很多时候，我们在导入图纸过程中或导入图纸后出现这样或那样的问题，使我们不能顺利地开展算量工作。
在广联达新干线或其他网站上经常看到有人提出导入CAD图纸中遇到的问题和很多人给出的处理办法，网上也有很多关于处理这方面问题的文章。
但是，我们还是有很多的人经常遇到这样的问题和被这样的问题所困扰。
我在新干线上经常回答这样的问题，也有很多人通过新干线找我处理CAD图纸，本人在这方面积累了一些经验，愿与大家分享于后，希望对大家有所帮助。
导入CAD图纸中遇到的问题大致可以归纳为导入后CAD图纸显示不完整、导入后完全不显示、不能导入三类情况。
后面对这三类情况出现的原因、处理办法及操作顺序进行具体说明。
一、第一类情况：导入后CAD图纸显示不完整我们经常遇到CAD图纸很顺利地导入了软件，本以为可以进行识别了，但是，有部分图元不显示，即有些人说的部分图元丢失了。
这种情况有可能是下列三种情况之一造成的：原因一：CAD图纸中的某些图元是以块的形式绘制的，这些块就像我们算量软件中的组合构件飘窗、楼梯、阳台一样，是由多个图元组合而成的，最常见的块有室内的家具、洁具等。
块图元不能导入软件，即导入后不能正常显示或丢失。
处理办法：在CAD程序中分解（也叫炸开）需要显示的这些块，然后保存分解后的CAD图纸，再导入软件中即可正常显示全部图元了。
操作顺序：在CAD图纸中选中需要分解的块图元（图1）――在工具栏选择分解（图2或图3）或选中需要分解的块，使用快捷键进行分解。
快捷操作方式为：输入X，然后回车即可分解（大写状态下按一次回车键，小写状态下按两次回车）。
原因二：有可能是设计人员采用天正建筑，或天正结构，或天正给排水制图软件绘制的图纸。
广联达导入cad草图
导入cad草图：点击导入CAD图,选择图纸,比例输入1:1识别楼层表：点击识别楼层表,框起楼层表,右键确认,点击确认。
识别门窗表：点击识别门窗表,框起门窗表,右键确认,在编号一列上方选择名称,在宽和高上方分别选择宽度*高度,点击确认。
按装修构件识别装修表：点击按装修构件识别装修表,框起装修表,右键确认,在名称一列上方选择名称,点击确认。
按房间识别装修表：点击按房间识别装修表,框起装修表,右键确认,在上方依次选择房间,楼地面,踢脚…,最后选择对应楼层,点击确认。
识别轴网：先点击提取轴线,点击图层设置下的选择相同的图层的cad图元,点两下右键确认,再点击提取轴线标识,点击图层设置下的选择相同的图层的cad图元(包括轴号和轴距),点两下右键确认,最后点击识别轴网下的自动识别轴网。
注：第一步提取轴线后也可以ctrl+左键选择。
识别柱表：点击识别柱表,框起柱表,右键确认, 在上方依次选择柱号,标高…,点击确认。
根据识别的柱表生成构件：点击菜单栏->构件->柱表,点击生成构件,点击确认。
识别柱大样：先点击提取柱边线,点击ctrl+左键点右键确认,再点击提取柱标识(除柱边线外的所有标识),点击ctrl+左键点右键确认,再点击提取钢筋线,点击ctrl+左键点右键确认,最后点击识别柱大样下的自动识别柱大样。
识别柱：先点击提取柱边线,点击ctrl+左键点右键确认,再点击提取柱标识(名称+引线),点击ctrl+左键点右键确认,最后点击识别柱下的自动识别柱。
定位CAD图:先点击定位CAD图,再点击图纸的A轴与1轴的交点,拖动到轴网的A轴与1轴的交点(0,0),右键确认。
识别梁：定位CAD图后,先点击提取梁边线,点击ctrl+左键点右键确认,再点击提取梁标注(集中标注+原位标注),点击ctrl+左键点右键确认,最后点击识别梁下的自动识别梁,再点击识别原位标注下的自动识别原位标注。
识别梁构件：(不常用)先点击识别梁构件,再点击梁的标识右键确认,最后点击添加。
广联达钢筋翻样软件CAD导图详细步骤
钢筋翻样软件CAD导图详细步骤关于新建工程双击桌面上广联达钢筋施工翻样软件的图标，然后点击新建工程,在蓝色字体后面的空白处点击两下，选择相应的结构和抗震等级，在工程名称后面输入实际工程名字。
等它有11G和非11G不能切换提示后,点击“是”。
点击下一步,再点击完成.关于导入CAD图纸左键点击左下方的“绘图输入"，然后再点击两下左下方的“CAD识别”，在左键点击旁边的“CAD草图”，点击上方的“添加图纸”，它会弹出一个新窗口，选择左方的桌面或者计算机，找到我们工程的电子图纸，双击那张图纸。
稍等片刻，便会显示出图纸的信息，在点击上方整理图纸后面的箭头，再左键点击“手工分割“，滚动中键是放大或者缩小，按着中键移动鼠标是移动整个画面。
点了“手工分割”以后，按住左键从上到下拉个矩形框选择“结构层高表”、“框架柱平法配筋图”、“框架柱平面布置图"、“3。
9标高梁配筋图，拉框选择的时候要把所需要的信息全部框柱，宜多不宜少，然后点击右键确定,会弹出一个“请输入图纸名称"的窗口，可以自己打字进去,也可以用左键点击CAD图上的名称，然后再点确定。
关于识别楼层表分好图后，左方会出现黄色的单张图纸列表，双击“结构层高表”,左键点击上方转换符号旁边的“识别楼层表”,在层高表从上到下框住所需要的信息，砼标号暂时不能识别，不用框。
然后点击右键，把最上面黄色的一行都选好相应的类别，比如首列是楼层号,就选择名称。
在点击确定,这样楼层就建好了,下面我们要修改的是砼标号.左键点击左方的工程设置，把鼠标移动到上方，点击首层所在的那一行,双击混凝土标号所在的那一列数值，点击旁边的三角形选择对应的砼标号。
当然，抗震等级的调整也可以这样做。
如果第二层等和首层的砼标号一样，那点击右下方“复制到其他楼层",在其他楼层前面打个勾，点击确定就可以了.这里的砼标号是按照楼层的，也可以点上方其他楼层所在的行，单独调整。
广联达精装软件使用技巧
图1
图2
导图后看不到图元
• 两种处理方法： 第一种：在CAD软件上安装上天正插件，另存为T3格式即可； 第二种：用天正软件提供的三种方法来处理此类问题： a.图形导出：只能转化当前打开的图纸为T3格式。 b.批量转旧：不需要打开图纸就可以将同一文件夹下多张图纸一次 批量转为T3的格式。（需要同时转多种图纸时使用） c.分解对象：将选中的天正对象一次完全分解为CAD普通二维对象， 效果与转为T3一样。
填充导不进来
可能原因：精装算量软件目前只支持导入CAD的30种填充，
不支持导入其他填充。
• 两种处理办法： 第一种：在CAD软件中，选中不能导入的填充图元，使用x操作分解， 炸开后再导入。
缺点：填充炸开后，该图元类型就不是填充了，也就说不能使用【填
充识别】来识别了； 第二种：在CAD软件中，换一种填充样式，然后再导入。
图元丢失
• 多种处理方法： 第一步：
第一种：所有的文件置于同一个文件夹内，使用CAD软件打开需要导
入到算量软件中的CAD文件，在CAD的命令提示栏内输入XR，按回车 键；
图元丢失
第二种：点击软件右下角的标记，调出【外部参照管理器】；
图元丢失
第三种：或是通过【插入】-【外部参照】，来调出外部参照管理器；
】-【图层】中，将图元图层“关掉”，此时再将其它图元选中后
复制到一个新建的工程中即可。
导图内存溢出或导入很慢
•可能原因三：图纸中有多重插入块
• 判断方法：利用CAD软件打开该文件，点选图上一个图元，但显示 该文件图元全部选中，这时打开菜单栏“修改”－“特性”选中图 元，，此时显示该CAD图元是“多重插入块”导致的无法导入。 • 处理方法：
软件问题
广联达CAD图纸处理方法
广联达导入CAD图纸处理方法情况一：图纸导入不显示或者显示不全，但是在CAD里显示正常1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。
【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。
另，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。
注：方法1和2可以结合使用。
情况二：图纸导入后显示很小，或者缩在屏幕一角这种情况在CAD中用写块功能处理图纸就好了。
原因是工程图纸的不远处有碎图元，导入软件后在三维空间中把图纸挤到一角了。
情况三：布局图图纸导入看不到用CAD打开可以看到模型后面还有这些，点开可以看到图纸，说明这些图纸是布局图。
这类图纸不用处理，直接在广联达中导入布局选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸，比如选择Q区，再把预览视口中的每一项都添加了添加完点打开，图纸即可导入。
【注：预览视口的每一项都必须添加。
】情况四：图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的在CAD工具栏中点视图---俯视就好了【注：显示正常后处理方法如情况一】情况五：外部参照这类图纸用天正CAD2008打开，在右下角命令栏输入XR按回车会弹出如下对话框：如果是已加载，在已加载上点鼠标右键---绑定即可如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。
】情况六：图纸加密图纸用天正CAD打开，双击图纸显示如下图：这种图纸只能联系设计要密码。
情况七：以上的方法都处理不了的时候。
广联达导入CAD图显示不全及常见问题、解决方法
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dw g文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t 3.dwg”的文件，这时我们在G C L2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过Auto CAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CA D文件的图块，被引用的CA D文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BI ND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入C A D时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
广联达软件操作方法教学
广联达软件操作方法教学广联达软件是一款基于BIM（Building Information Modeling）技术开发的建筑设计与施工软件。
它可以实现全过程一体化的建筑设计、制图、变更、施工等多个环节，并且具有强大的三维可视化效果和数据交互功能。
下面将为您介绍广联达软件的操作方法。
第一步：安装和启动软件2.双击安装包，按照提示完成软件的安装。
3.完成安装后，双击桌面图标启动软件。
第二步：创建项目和导入模型1.打开软件后，选择“新建项目”，填写项目名称和保存路径。
2.在项目中，选择“导入模型”菜单，选择需要导入的模型文件（通常是CAD、REVIT等格式）。
3.导入并选择合适的导入参数配置，等待软件完成模型的导入和转换。
1.在软件界面的左侧面板中，选择“模型”选项卡，可以查看导入的模型。
第四步：图纸制作1.在软件界面的左侧面板中，选择“图纸”选项卡，可以进行图纸制作。
2.选择需要添加图纸的视图，在右侧面板中选择“添加视图”。
3.根据需要，调整视图显示的方式，如放大、缩小、平移或旋转视图。
4.在右侧面板中，选择“添加标注”或“添加尺寸”等选项，对图纸进行注释和标注。
5.可以在图纸中添加边框、标题栏、图例等元素，使得图纸更加完整和专业。
第五步：施工操作1.在软件界面的左侧面板中，选择“施工”选项卡，可以进行施工操作。
2.选择需要施工的构件，在右侧面板中选择“拆除”、“移动”或“新增”等选项，执行对应的施工操作。
3.根据需要，可以在施工操作中添加相关的施工计划、质量检验和安全措施等内容。
第六步：数据查询和分析1.在软件界面的左侧面板中，选择“查询”选项卡，可以进行数据查询和分析。
2.选择需要查询的构件或图纸元素，可以查看其相关属性和数据。
3.在右侧面板中，选择“分析”选项，可以对模型的结构和性能等进行分析和评估。
第七步：数据导出和共享1.在软件界面的左侧面板中，选择“导出”选项卡，可以进行数据导出和共享。
新广联达CAD导图操作流程
新版2021CAD导图操作流程一、软件能导入的文件类型：（1）CAD图纸文件(.dwg)（2）广联达算量软件导出的图纸（.gvd）二、CAD识别的构件类型（1）GGJ2021轴线、柱（柱表、柱大样）、梁、墙（墙身表）、门窗（门窗表）、现浇板、板筋、基础（独基、承台、桩）、筏板钢筋识别连梁表、楼层表（2）GCL2021轴线、柱（柱表、柱大样）、梁、墙、门窗（门窗表）、基础（独基、承台、桩）、装修表、识别板、识别房间、识别连梁表、楼层表三、操作流程新建工程—新建楼层（识别楼层表）--识别轴网—识别柱（柱表、柱大样）--识别墙（识别墙身表、识别连梁表）--识别梁--板（识别板、识别板筋）—基础（识别独立基础、识别承台、识别桩）四、操作步骤一、新建工程（修改工程信息、计算设置等）二、画图界面—CAD识别（导航栏）--CAD草图—图纸治理（添加图纸）3、鼠标滚轮的操作向上推（放大）、向下推（缩小）、双击（全屏）、按住不动（拖动）4、测量两点间的距离—设置比例五、识别楼层表--（注意：识别楼层表时，前面的楼层必需是默许的，识别完后自己新建基础层的层高）6、整理图纸—手动分割—删除图纸（删除没必要要的图纸）--定位图纸---楼层对照表（对应楼层）7、识别轴网（提取轴线边线—提取轴线标识—自动识别轴网）注意：识别标识的时候，把标识选全了八、识别柱表（一一对应、生成构件）九、识别柱（提取柱边线—提取柱标识—自动识别柱）10、识别剪力墙表（一一对应）1一、识别剪力墙（提取混凝土墙边线--（提取墙标识）--识别墙）1二、识别柱大样（提取柱边线—提取柱标识—提取钢筋线—自动识别柱大样）13、识别暗柱（步骤同9）（识别完后检查图元校核的钢筋信息，看看是不是能与柱大样的表对应上，有些情形下需要调整）14、识别梁（提取梁边线—提取梁标注—识别梁（进行梁跨校核-修改支座））--识别梁原位标注（注意：有些梁需要自己修改属性，用画图的方式自己补画上去，进行原位标注）1五、识别板（提取板标注—提取支座线—自动识别板）（若是CAD图纸比较标准，能够多加一步提取板洞线）（注意：有洞口的自己删除板洞，有些板需要自己新建，修改厚度---选中需要修改的板点右键—修改构件图元名称）1六、识别板筋（提取板钢筋线—提取板钢筋标注---自动识别板筋（一、提取支座线二、自动识别板筋））（注意；板筋校核需要自己去检查一下是不是正常）17、楼层—从其他楼层复制构件图元（把相同的构件图元能够直接复制给其他层，无需再识别）1八、识别独立基础（一、提取独立基础边线二、提取独立基础标识3、自动识别独立基础）（注意：识别异性的独立基础，和多个单元的独立基础需要自己线概念再识别,其他的独立基础需要自己检查钢筋信息）五、后续效劳一、效劳：4006-066-088二、培训：-2093、效劳新干线。
广联达导入CAD文件的操作方法详解(转自广联达)
广联达导入CAD文件的操作方法详解(转自广联达)通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。
一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt ＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD 图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达特殊部位的巧妙处理异形墙、梁、柱
作者:王海贝
特殊部位的巧妙处理
1、墙面上拱形构件的处理（异形墙）
处理方法是用墙体处理标高，定义属性起点底标高跟终点底标高只绘制上面的墙体，然后定义异形洞口（定义好标高）即可，异形洞口的定义直接导入cad图纸然后定义异形洞口，直接按照cad线绘制即可，绘制结果如下图
然后直接布置在墙面上即可，处理的效果如下图
2、像下图的楼梯斜梁如何处理（异形梁）
先绘制板
然后按照梁顶标高+板厚用三定变斜来处理斜板，处理结果如下图
然后绘制梁，平齐板顶即可实现上图的效果而且要快速，这样也有利于快速处理钢筋；另外一种处理梁的方法是在钢筋里的梁平法表格里修改梁的标高来处理，在图形里打断之后修改梁的起点跟终点顶标高来处理也可以实现如下图的效果，但是这样的处理比较
慢不如前一种方法简单。
3、处理空心柱的问题（异形柱）
第一种方法是留1mm的缝来处理，这种处理方式是直接在定义好的网格里绘制，绘制的顺序如下图
钢筋处理，直接用软件里的截面编辑处理主筋，箍筋直接用矩形或者直线来处理即可
模板处理：需要在表达式里需要扣除多的模板面积
第二种处理是用半柱处理：直接绘制空心柱的一半（见下图），绘制的时候先绘制一半然后用镜像来处理另一半即可
钢筋处理，综合处理钢筋的弯折，弯钩一共4个，所以处理的时候直接一个有弯钩，另一个不留弯钩，绘制的箍筋的方法是用直线来绘制即可，处理结果如下图
模板的处理：需要扣减模板不需要的模板，所以在表达式里修改即可，方法跟第一种方法一致，处理结果如下图
此两种方式的处理是一样的，本人认为用那种方法都是可以的，如果大家还有更好地方
法，或者其他的问题可以多多交流wanghaibei2008073@。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广联达导入CAD图纸处理方法
情况一：
图纸导入不显示或者显示不全，但是在CAD里显示正常
1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。
【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。
另，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】
2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。
注：方法1和2可以结合使用。
情况二：
图纸导入后显示很小，或者缩在屏幕一角
这种情况在CAD中用写块功能处理图纸就好了。
原因是工程图纸的不远处有碎图元，导入软件后在三
维空间中把图纸挤到一角了。
情况三：布局图
图纸导入看不到用CAD打开可以看到模型后面
还有这些，点开可以看到图纸，说明这些图纸是布局图。
这类图纸不用处理，直接在广联达中导入布局
选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸，
比如选择Q区，再把预览视口中的每一项都添加了
添加完点打开，图纸即可导入。
【注：预览视口的每一项都必须添加。
】
情况四：图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的
在CAD工具栏中点视图---俯视就好了
【注：显示正常后处理方法如情况一】
情况五：外部参照
这类图纸用天正CAD2008打开，在右下角命令栏输入XR按回车会弹出如下对话框：
如果是已加载，在已加载上点鼠标右键---绑定即
可
如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可
【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。
】
情况六：图纸加密
图纸用天正CAD打开，双击图纸显示如下图：
这种图纸只能联系设计要密码。
情况七：以上的方法都处理不了的时候。
可以试一下把图纸复制粘贴或者另存为。
1、一定要确保给用户最新的570（10月23日早上的版本），旧的570构建
是有问题的（22日的版本）；
2、如果之前用户已经安装了旧的570，有以下两种操作方式
1）在GDP安装目录下运行unins000.exe，然后再双击安装新的570的exe；
2）直接替换GDP安装目录下的gcmclient.dll；
安装目录：
1）64位系统进入目录：
C:\Program Files (x86)\Common Files\Glodon Shared\GDP\2.5.0.562
2）32位系统进入目录：
C:\Program Files\Common Files\Glodon Shared\GDP\2.5.0.562。
