浅谈负荷开关―熔断器组合电器与限流熔断器的选用(2).
负荷开关--熔断器组合电器选用中的技术问题
负荷开关--熔断器组合电器选用中的技术问题负荷开关--熔断器组合电器选用中的技术问题近年来，在10kV配电变压器的保护和控制开关的选用中，由于负荷开关-熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低、运行可靠等优点，从而使组合电器获得广泛的应用。
在实际应用中，如何正确选用组合电器，负荷开关、熔断器与变压器如何合理选配参数，是关系到能否发挥组合电器作用，保证系统安全运行的关键问题。
1转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差，三相熔断器中有一相首先断开后，撞击器动作，此时可能出现另两相熔断器尚未熄弧开断，而撞击器出击形成由负荷开关切断故障电流的现象，即原本由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时，首开相电流由熔断器开断，其他两相电流由负荷开关开断。
大于该值时，三相电流仅由熔断器开断。
转移电流是我们在选用组合电器时应注意的一个重要指标，假如选用不当，负荷开关所能承受的转移电流不足够，将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种，以空气为绝缘介质的产气式和压气式负荷开关为一般型，真空和SF6负荷开关为频繁型，不同的负荷开关，转移电流的指标各不相同，一般型负荷开关的转移电流在800～1000A左右，频繁型可达1500～3150A。
配电变压器的容量不同，相应的转移电流也不相同，实际的转移电流可由变压器容量进行估算。
一般S9-800/10型配变的转移电流为978A。
按照转移电流的定义及结合负荷开关的开断时间和特性，负荷开关转移电流要避开最大短路电流，控制在最大短路电流的70%以内，即实际转移电流约为978×70%＝685A。
在分析国产负荷开关和熔断器技术系数的基础上，考虑到产品的离散性，按照转移电流的验算结果，以我市的经验，容量在800kV A以内的变压器，可选用以空气绝缘的一般型负荷开关，容量在800～1250kV A范围内的变压器，一般选用真空或SF6绝缘的频繁型负荷开关。
谈负荷开关-限流熔断器组合电器对变压器的保护
谈负荷开关-限流熔断器组合电器对变压器的保护摘要：在城乡电网改造中负荷开关一熔断器组合电器被运用的最为广泛，因为它具有结构简单，成本低，独特的保护变压器短路的性能等优点。
本文主要是分析变压器的保护装置，根据实际的发展情况来探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升。
关键词：负荷开关-限流熔断器；组合电器；变压器城乡电网改造的进程不断加快，很多地方纷纷出现很多不同的供电方式，比如：箱式变电站、终端变电站、环网供电单元等。
在这么多的供电方式中，保护装置在里面其关键性作用，例如变压器突然发生了故障，如保护装置能够快速有效的屏蔽故障迅速恢复供电，及时的保护了高、低压开关设备和变压器不受损害。
本文分析的重点是保护装置，探究负荷开关-熔断组合电器应具备怎样的要求标准，才能更好的保证配电变压器设备，使得电力系统的整体运行效率得到提升，另外全面分析整个电力工程的成本，在保证安全可靠的前提下，尽量的节约成本，给用户提供满意的服务之外还带来实惠的价格。
1负荷开关-熔断器组合电器简介1.1特点负荷开关的结构简单，是一种具有灭弧装置的操作电器，可以切断过载电流与负荷电流，但是短路电流无法切断，只有熔断器可以切断短路电流来保护电器设备。
因此把负荷开关和高压熔断器组合起来构成负荷开关-熔断器组合电器，这样不仅可以切断过载电流，负荷电流，也可以切断短路电流。
组合电器中的限流型高压熔断器部分，里面的熔丝是由一根或者多根的细铜丝拧紧成螺旋状放在石英砂中，如果出现电流过载或者短路现象时，里面的熔丝会被熔断，整个石英砂的交接出会出现很多电弧。
因为石英砂具有去游离作用，可以减少金属蒸气，具有很好的冷却性，电弧会在短路电流值达到封顶时被断开，从而迅速的熄灭。
这种熔断器的有点就是具备限流能力和迅速开断电流的能力。
因为是在封闭的瓷管中发生的熔断过程，因此管外不会有气流泄出。
熔断器的准确选用与运用
熔断器的准确选用与运用怎样挑选熔断器跟着村庄经济的翻开，城镇公司与农家的用电量急剧添加。
在村庄，因用电致使火灾和人身触电的恶性事端时有发作，这些事端的发作要素是多方面的，但其间有一点有必要致使咱们的高度注重，那即是短路维护设备熔断器的挑选与运用疑问。
笔者发现有很多事端是因为电能用户没能准确的挑选与运用熔断器构成的。
例如：很多用户随意加大熔断器的额外电流，更有甚者用铜丝、铁丝、铝丝替代保险丝。
当电路发作短路或严峻过载时，保险设备(熔断器、保险丝)不能正常动作，短路或严峻过载电流焚毁供电线路，若周围有易燃可燃物致使火灾。
为避免相似事端的发作，笔者将低压熔断器的挑选准则、熔体额外电流的挑选办法、运用留神事项以及别的有关常识介绍如下。
期望能致使农电作业人员与村庄用电人员的注重，准确挑选与运用熔断器，确保村庄用电安全。
怎样挑选熔断器熔断器和熔体用于纷歧样的负载时，其挑选办法纷歧样，只需经过准确的选用，才调起到应有的维护效果。
挑选熔断器首要是：挑选类型和熔体的额外电流，要依据负载性质、额外电流、作业特征和运用环境来挑选，应做到在额外电流作业时熔体不熔断而在短路或严峻过载时确保活络熔断。
笔者参看有关资料，联络自个的实习履历就村庄用电时熔断器的挑选办法介绍如下：1、熔断器的挑选准则(1)依据运用环境和负载性质挑选恰当类型的熔断器。
在选用熔断器时，应留神其防护办法满意出产环境的央求。
例如：关于容量较小的照明线路或电动机的简练维护，可选用RC1A系列半关闭式熔断器;在开关柜或配电屏中可选用RM系列无填料关闭式熔断器;关于短路电流恰当大或有易燃气体的本地，应选用RT0系列有填料关闭式熔断器;机床操控线路中，应选用RL1系列螺旋式熔断器;用于硅整流元件及晶体管维护的，应选用RLS或RS系列的活络熔断器等。
(2)熔断器的额外电压有必要大于或等于线路的额外电压。
(3)熔断器的额外电流有必要等于或大于线路的额外电流。
熔断器的额外电流有必要等于或大于所装熔体的额外电流。
负荷开关--熔断器组合电器选用中的技术问题
组合电器(负荷开关—熔断器)在电网改造中的应用及相关技术城网、农网的改造，涉及众多的配电变压器，解决好变压器的保护问题是电网改造的重要内容，直接影响电网的供电质量。
1 负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换(当然也应具有一定的开断能力)。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断器制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器(俗称撞针)的熔断器配合具有脱扣装置的负荷开关则可解决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出(通常为1.5焦耳)，负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5～3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断器在引起熔体熔化至额定开断电流(40kA)之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器其最小开断电流约250～300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。
熔断器的选择和用途

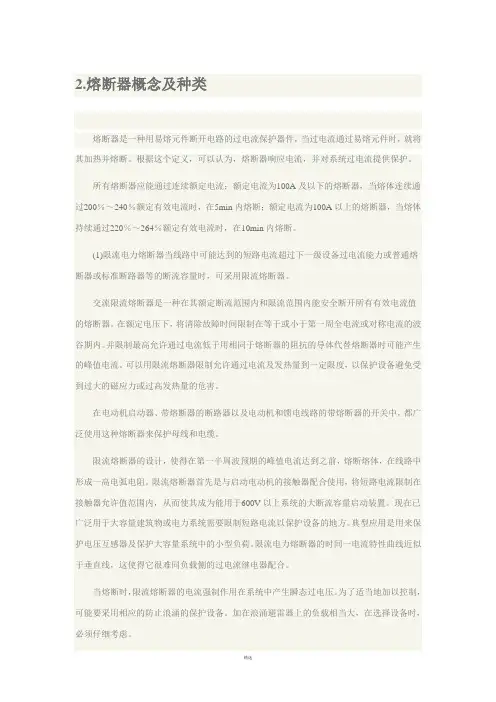

2.熔断器概念及种类熔断器是一种用易熔元件断开电路的过电流保护器件，当过电流通过易熔元件时，就将其加热并熔断。
根据这个定义，可以认为，熔断器响应电流，并对系统过电流提供保护。
所有熔断器应能通过连续额定电流；额定电流为100A及以下的熔断器，当熔体连续通过200％～240％额定有效电流时，在5min内熔断；额定电流为100A以上的熔断器，当熔体持续通过220％～264％额定有效电流时，在10min内熔断。
(1)限流电力熔断器当线路中可能达到的短路电流超过下一级设备过电流能力或普通熔断器或标准断路器等的断流容量时，可采用限流熔断器。
交流限流熔断器是一种在其额定断流范围内和限流范围内能安全断开所有有效电流值的熔断器。
在额定电压下，将清除故障时间限制在等于或小于第一周全电流或对称电流的波谷期内。
并限制最高允许通过电流低于用相同于熔断器的阻抗的导体代替熔断器时可能产生的峰值电流。
可以用限流熔断器限制允许通过电流及发热量到一定限度，以保护设备避免受到过大的磁应力或过高发热量的危害。
在电动机启动器、带熔断器的断路器以及电动机和馈电线路的带熔断器的开关中，都广泛使用这种熔断器来保护母线和电缆。
限流熔断器的设计，使得在第一半周波预期的峰值电流达到之前，熔断熔体，在线路中形成一高电弧电阻。
限流熔断器首先是与启动电动机的接触器配合使用，将短路电流限制在接触器允许值范围内，从而使其成为能用于600V以上系统的大断流容量启动装置。
现在已广泛用于大容量建筑物或电力系统需要限制短路电流以保护设备的地方。
典型应用是用来保护电压互感器及保护大容量系统中的小型负荷。
限流电力熔断器的时间一电流特性曲线近似于垂直线，这使得它很难同负载侧的过电流继电器配合。
当熔断时，限流熔断器的电流强制作用在系统中产生瞬态过电压。
为了适当地加以控制，可能要采用相应的防止浪涌的保护设备。
加在浪涌避雷器上的负载相当大，在选择设备时，必须仔细考虑。
(2)非限流熔断器(H级)这种熔断器能断开过电流达10kA，但不能像限流熔断器那样，限制流过的电流。
简述熔断器的选用

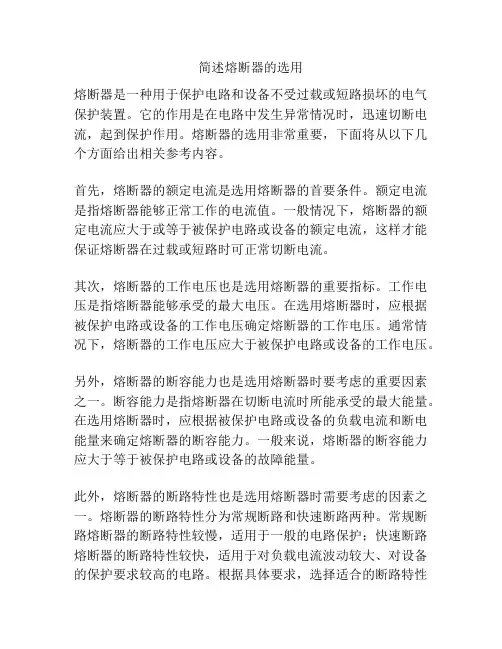

简述熔断器的选用熔断器是一种用于保护电路和设备不受过载或短路损坏的电气保护装置。
它的作用是在电路中发生异常情况时，迅速切断电流，起到保护作用。
熔断器的选用非常重要，下面将从以下几个方面给出相关参考内容。
首先，熔断器的额定电流是选用熔断器的首要条件。
额定电流是指熔断器能够正常工作的电流值。
一般情况下，熔断器的额定电流应大于或等于被保护电路或设备的额定电流，这样才能保证熔断器在过载或短路时可正常切断电流。
其次，熔断器的工作电压也是选用熔断器的重要指标。
工作电压是指熔断器能够承受的最大电压。
在选用熔断器时，应根据被保护电路或设备的工作电压确定熔断器的工作电压。
通常情况下，熔断器的工作电压应大于被保护电路或设备的工作电压。
另外，熔断器的断容能力也是选用熔断器时要考虑的重要因素之一。
断容能力是指熔断器在切断电流时所能承受的最大能量。
在选用熔断器时，应根据被保护电路或设备的负载电流和断电能量来确定熔断器的断容能力。
一般来说，熔断器的断容能力应大于等于被保护电路或设备的故障能量。
此外，熔断器的断路特性也是选用熔断器时需要考虑的因素之一。
熔断器的断路特性分为常规断路和快速断路两种。
常规断路熔断器的断路特性较慢，适用于一般的电路保护；快速断路熔断器的断路特性较快，适用于对负载电流波动较大、对设备的保护要求较高的电路。
根据具体要求，选择适合的断路特性的熔断器。
此外，熔断器的寿命也是选用熔断器需要考虑的一个因素。
熔断器的寿命是指熔断器能够正常工作的时间。
在选用熔断器时，应根据被保护电路或设备的寿命要求来确定熔断器的寿命。
通常情况下，熔断器的寿命应大于或等于被保护电路或设备的寿命。
综上所述，选用熔断器的主要参考内容包括额定电流、工作电压、断容能力、断路特性和寿命等。
在选用熔断器时，应根据被保护电路或设备的具体需求，合理选择适合的熔断器。
同时，还需要注意熔断器的品牌、质量和性价比等因素，以确保选用的熔断器能够可靠地保护电路和设备的安全运行。
负荷开关-熔断器组合电器
但应考虑如下因素：
最大的额定负荷电流不应超过熔断器额定电流
冷却条件
变压器在无负载情况下的涌流
箱变室培训讲义
变压器保护用熔断器的选取
箱变室培训讲义
转移电流的概念 在转移点附近,三相故障的条件下,最快的熔体熔化的首开相其撞击器开始使负荷开关分闸，同时其余两相承载的电流减小至87％，它或者被负荷开关或者被剩下的熔断器开断。 转移点是指负荷开关分闸和熔断器熔断的时刻。该点对应的电流为转移电流。 组合电器的转移电流值取决于两个因素: 熔断器的时间—电流特性 熔断器触发的负荷开关的分闸时间
箱变室培训讲义
最大额定电流时 的最大动作时间（+6.5%）
最小弧前时间（-6.5%）
时间
确定转移电流的特性图
额定转移电流
转移电流
熔断器的最小开断电流
9倍的熔断器 触发的负荷开关 分闸时间
箱变室培训讲义
额定转移电流实际上就是负荷开关最大开断能力
箱变室培训讲义
箱变室培训讲义
负荷开关－熔断器组合电器
单击此处添加文本
概述： 、定义：采用负荷开关进行控制，熔断器进行保护的开关设备 、组成：负荷开关，限流熔断器，接地开关，带电显示器，避雷器等 3,用途：用于 10 KV 高压配电系统中，来控制和保护不频繁操作的供电设备，主要是 10/0.4 KV 变压器，主要应用于10KV用户变压器前端
50,000
10,000
1000
100
10
5
0.01
0.1
1
10
100
1000
125A
315A
箱变室培训讲义
时间—电流特性
截断电流峰值(A)
添加标题
熔断器的选择
熔体额定电流还应躲过线路的尖峰电流。 实际上只要尖峰电流使熔体熔断所需的时间(考 虑了最大负误差的时间)大于尖峰电流出现的时 间，熔体就可以躲过尖峰电流而不会熔断。
如在电动机启动时，熔断器的熔体在尖峰电流 I KI 的作用下不应熔断。要求满足 I 动时间 t 3 s 时，取 K 0 . 25 ~ 0 . 4 ; 式中 K —— 计算系数。当电动机启
I k min ( 4 ~ 7 ) I N FE
式中 I k min ——熔断器保护范围末端短路故障时流过最小 短路电流。
• 例：某电动机参数 U 如下， 380 V , P 17 kW , I 35 . 8 A ，属于轻载启 动，启动电流为167A,启动时间 t 3 s 。采用 BLV型导线（穿管）敷设，导线截面为 10 mm 2， 导线允许载流量为45A。该电动机拟采用RT0型 熔断器作为短路保护，该线路的最大短路电流为 15A。试选择熔断器及熔体的额定电流，并进行 校验。
式中 I st M ——电动机启动电流与工作电流差值最大的一台电动机启动电流；
I ca ( n 1 ) ——除上述一台电动机外，其余各台电动机的计算电流。
• (2)保护变压器时，熔体额定电流的选择。对于6~10KV变 压器，凡容量在1000 kV A 及以下者均可采用熔断器作为 变压器的短路及过载保护，其熔体额定电流 可取变压 器一次侧额定电流的1.4~2倍，即
• 二、熔断器熔体额定电流选择 熔断器额定电流应大于或等于所装熔体额定电 流，即
I N FU I N FE 式中 I N FU —— 熔断器额定电流， I N FE —— 熔体额定电流， A; A。
断路器、熔断器的配合和选用
断路器、熔断器的配合和选用在设计供电时，对各级开关进行保护选择性配合，才能使供电系统有安全性、可靠性。
在满足人身和设备安全的要求下，确保连续供电。
所以《低压配电设计规范》和《民用建筑电气设计规范》做了明确要求：国家强制性规范《低压配电设计规范》GB50054-2011第6.1.2条：配电线路采用上下级保护电器，其动作具有选择性；且各级之间应能协调配合。
非重要负荷的保护电路，可采用部分选择性或无选择性切断。
推荐性行业标准《民用建筑电气设计规范》JGJ/T16-2008第7.6.1-2条：配电线路上下级保护电器，其动作应具有选择性，各级间应能协调配合。
对于非重要负荷的保护电器，可采用无选择性切断。
目前设计线路保护多采用断路器，若单一选择断路器即造成浪费，部分情况也无法保证选择性要求，为系统运行埋下危险隐患。
所以应该了解断路器和熔断器的特点才更能灵活选取和配合。
断路器优点：故障后可手动复位，有延时和瞬时脱扣器可作为过载、短路保护。
缺点：非选择性断路器，难以实现选择性切断，选择型断路器可以避免，价格相对较高，当切断大电流的时候需对触头维护，其分断能力有所下降。
熔断器优点：分断能力高，价格便宜，种类多选择性好。
缺点：熔断后需更换，比较麻烦，功能比较单一只有过电流反时限特性。
由此看熔断器和断路器的特点是彼此无法替代的，所以不能因熔断器、断路器配合的选取比较复杂、需要其保护动作曲线进行比较确定整定值而忽略其优势，下面就断路器和熔断器级间选择及选取做下比对，这样会更清楚了解他们之间配合的特点：1、断路器间的级间配合断路器分为两类，一类为非选择型，另一类为选择型。
1）选择型断路器间的级间配合此种配合仅当故障电流大于下级断路器的瞬时脱扣整定电流，而小于上级断路器的瞬时脱扣整定电流的情况下，才能实现选择性，局限性很大，如果不采取措施是很难实现断路器保护选择性的。
如果发生短路故障，串接再一起的断路器上下级都会动作跳闸。
负荷开关的正确选用
负荷开关的正确选用当熔断器的熔件熔化时，负荷开关脱扣装置在撞击器操作下立即断开。
生产厂多采用四连杆机构，当负荷开关合闸操作时，合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，在使用中一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，使用中的熔断器多作为后备保护熔断器，这种熔断器有一个最小开断电流，其值为熔断器额定电流的2.5～3倍,当小于开断电流时,后备熔断器不能开断此电流,这就是它与全范围熔断器的区别。
全范围熔断器在引起熔体熔化至额定开断电流（40 kA）之间，任何电流均能可靠断开，但其价格贵。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不能保证其开断，但熔件会熔断，其内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100 A的熔断器，其最小开断电流约为250～300 A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸，开断此电流，如选用600 A 的负荷开关，则可可靠开断。
负荷开关-限流熔断器组合电器保护变压器特性好，但只有两者配合好才能有效。
表1列出组合电器内熔断器与负荷开关的配合，这里将电流划分为四个区域。
a区域为工作电流范围。
I＞InK，InK为组合电器的额定电流。
它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。
组合电器的额定电流开断由负荷开关单独完成。
负荷开关三相同时开断，三相同时熄弧。
b区域为过负荷范围InHH＜I＜3InHH，在此范围内，熔断器承受超过额定电流的过电流。
约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。
在这里，熔体动作的含义是所有熔体至少在一处开断。
这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。
负荷开关_熔断器组合电器的选用_叶慧萍
负荷开关2熔断器组合电器的选用中山电力工业局 叶慧萍 李力杭中图分类号:TM 563,TM 56412 文献标识码:B 文章编号:100626357(2002)0320043202 近年来,在10kV 配电变压器的保护和控制开关的选用中,由于负荷开关2熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低和运行可靠等优点,从而获得广泛的应用。
在实际应用中,如何正确选用组合电器,负荷开关、熔断器与变压器如何合理选配参数,是关系到能否发挥组合电器作用,保证系统安全运行的关键问题。
1 转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差,三相熔断器中有一相首先断开后,撞击器动作,此时可能出现另两相熔断器尚未熄弧开断而撞击器出击,形成由负荷开关切断故障电流的现象,即原来由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时,先断开一相的电流由熔断器开断,其他两相电流由负荷开关切断。
大于该值时,三相电流都由熔断器开断。
转移电流是我们在选用组合电器时应注意的一个重要指标,假如选用不当,负荷开关所能承受的转移电流不足够,将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种,以空气为绝缘介质的产气式和压气式负荷开关为一般型,真空和SF 6负荷开关为频繁型。
不同的负荷开关,转移电流的指标各不相同,一般型负荷开关的转移电流在800～1000A 左右,频繁型可达1500～3150A 。
配电变压器的容量不同,相应的转移电流也不相同,实际的转移电流可由变压器容量进行估算,下面就以一台S 92800 10的变压器为例,其额定容量S N =800kVA ,额定电压比为1015 014kV ,阻抗电压百分数U K %=415。
转移电流的校验计算如下:(计算忽略系统高压阻抗)变压器阻抗为:X T =U K %×U N 2÷(100×S N )=415×10152÷(100×018)=6128假设变压器二次侧端子短路,高压侧最大三相短路电流为:I d ″=U N ÷(31 2×X T )=1015÷(31 2×612)=978A按照转移电流的定义及结合负荷开关的开断时间和特性,负荷开关转移电流要避开最大短路电流,一般控制在最大短路电流的70%以内,即实际转移电流约为978×70%=685A 。
简述熔断器的选用
简述熔断器的选用熔断器（Circuit Breaker）是一种用于保护电气系统的装置，它可以在电路中检测并快速切断电流，以防止电路过载和短路等故障引发火灾或设备损坏。
正确选择和使用熔断器对于确保电气系统的安全运行非常重要。
熔断器的选用应考虑以下几个关键因素：1. 电流负载：熔断器的额定电流应与电路的负载电流相匹配，以确保正常电流下熔断器能够正常工作，不会过早断开。
额定电流可以从电气设备的技术规格书和标签中找到。
2. 电压等级：根据电路的额定电压等级选择相应的熔断器。
电路电压过高可能导致电弧产生和过压，因此选择正确的电压等级熔断器可以保障电路的安全运行。
3. 断开能力：熔断器应具备足够的断开能力，即能够在发生故障时快速切断电流，防止电气设备受损。
断开能力需满足电路中最大故障电流的要求。
4. 熔断速度：熔断器的熔断速度应与电路的负载特性相匹配。
常见的熔断速度包括快速熔断、慢熔断和延时熔断等，不同的负载特性对熔断速度的要求也不同。
5. 工作环境：根据实际工作环境的温度范围选择合适的熔断器。
一般情况下，熔断器的环境温度应在其允许的范围内，以确保正常工作。
6. 重复使用性：根据电路的需求选择一次性熔断器或可重复使用的熔断器。
一次性熔断器在熔断后需要更换，而可重复使用的熔断器可以通过手动复位或自动复位恢复工作。
选用熔断器时，可以参考以下内容：1. 国家标准和规范：根据所在国家的标准和规范，了解与熔断器有关的技术要求和性能指标。
2. 熔断器制造商的技术资料：熟悉熔断器制造商提供的技术资料，包括产品目录、产品规格和应用手册等。
这些资料通常包括熔断器的额定参数、性能曲线、安装指导和选型建议等。
3. 工程师的建议和经验：咨询电气工程师或经验丰富的专业人士，获取他们在相似项目或应用中的经验和建议。
4. 现场实际需求：根据实际工程的需求和要求，选择适合的熔断器。
考虑到电路的特殊条件和负载特性等因素，如温度、湿度、振动等。
谈负荷开关+熔断器组合电器的转移电流
２ 限流熔 断器 的选用
高压 限流熔断器通 常被认为是 一种结构 简单 、 护可靠 、 保
投 资 较 省 的保 护 电器 ， 于 这种 具 有 精 密 的技 术 工 艺 和 质 量 保 对
单 的灭弧装置 ， 以不能 切断短路 电流 。在大 多数情况下 ， 所 负 荷开关和限流熔断器串联使用 ， 成负荷开关 ＋熔 断器组合 电 组
护设备。这种保 护方 式简单、 快捷 、 有效， 能节省投资成本。在选用负荷 开关＋熔断器组 合电器 时， 并 应特别 注意“ 转移 电流” 。
关 键词 ： 荷 开 关 熔 断器 负
中图分类号 ： Ｍ８ Ｔ ９
文 献标识码 ： Ｂ
文章编号 ：０ ４ ６ ３ （０ ０ １ 一０ ８ 一Ｏ １０ － １５ ２ １ ）ｌ Ｏ ５ ２
快 捷 、 效 ， 能 节 省 投 资 成 本 ， 选 用 负 荷 开 关 ＋熔 断 器 组 合 有 并 在 电 器 时 ， 特别 注 意 “ 移 电 流 ” 应 转 。
１ 负荷开 关的种类
负荷开关是专门用于接通和断开负荷 电流 的电器设备 ， 在
装 有 脱 扣 器 时 ， 过 负 荷 情 况 下 也 能 自动 跳 闸 ， 在 因其 仅 具 有 简
杜 勇
（ 门 合 道 工 程设 计 集 团有 限公 司 ３ １０ ） 厦 ６ ０ ４ 摘 要： 负荷 开 关 ＋ 熔 断器 组 合 电器 已被 大 量 应 用 于 １ ｋ 终 端 配 电室 用 来 替 代 传 统 的 断路 器 作 为终 端 配 电 变 压 器 的 一 次 侧 保 ０Ｖ 转 移 电 流
器． 由熔 断 器 实 现 短 路保 护 。 负 荷 开关 按灭 弧介 质 的 不 同 ， 为 油 负 荷 开 关 、 气 式 负 分 产 荷 开 关 、 气 式 负 荷 开关 、 Ｆ 负 荷 开关 、 空 负 荷 开关 。 油 和 压 ｓ６ 真
浅谈负荷开关―熔断器组合电器与限流熔断器的选用(2).
浅谈负荷开关—熔断器组合电器与限流熔断器的选用1引言近年来, 在 10kV 配电变压器的保护和控制开关的选用中, 由于负荷开关—熔断器组合电器同断路器相比具有结构简单、操作维护方便、造价低、运行可靠等优点, 从而使组合电器获得广泛的应用。
在实际应用中, 如何正确选用组合电器与限流熔断器, 是关系到能否发挥组合电器作用, 保证系统安全运行的关键问题。
2撞击器操作与转移电流组合电器与熔断器的配合有两种操作方式 :撞击器操作与脱扣器操作, 当熔断器熔断时, 内置的撞击器出击, 使负荷开关三相同时分闸, 此即撞击器操作。
转移电流是熔断器与负荷开关转换开断职能时的三相对称电流值。
低于该值时, 首开相电流由熔断器开断, 而后两相电流由负荷开关开断 ; 大于该值时, 三相电流仅由熔断器开断。
由于熔断器不可避免地存在有熔断的时间差 (电流越大, 其时间差越小 , 组合电器中的负荷开关要求任一相熔断器熔断时, 三相同时分闸, 因此存在着熔断器将开断职能转移给负荷开关的问题。
“转移电流” 取决于负荷开关的分闸时间和熔断器的时间—电流特性 ,当过载电流达到转移点区域时, 最早熔化的熔断器动作, 形成首开相, 并且其内置的撞击器击出, 触发组合电器中的负荷开关分闸并熄弧。
负荷开关开断另两相中的电流,其值为首开相通过电流的 0. 87, 其他两只熔断器可能也动作, 但负荷开关有时动作更快, 在它们之前熄灭电弧。
因此在转移电流区域是由负荷开关与熔断器共同完成其开断职能, 大于转移电流的故障电流, 包括短路故障, 由限流式熔断器单独开断。
当低于转移电流时, 由负荷开关开断。
必须指出国内采用的限流式熔断器多系后备熔断器, 这种熔断器有一个最小开断电流, 其值约为熔断器额定电流的 2. 5~3倍, 大于最小开断电流, 直至熔断器的额定开断电流, 例如31. 5kA 或 40kA , 熔断器均能可靠分断, 外壳并不损伤, 但过载电流低于最小开断电流时,(这种情况并非少见 ,熔断器可能会熔化起弧, 但对是否会熄弧是不保证的, 这是后备熔断器与全范围熔断器区别之处, 后者能够可靠地开断引起熔体熔化的电流至额定开断电流之间的任何故障电流。
负荷开关与熔断器配合问题
负荷开关与熔断器配合问题1.限流型断路器的原理。
大家都知道限流型断路器的分断能力很高，可以达到150-200KA，但这里给出的数据往往是预期短路电流值，并不是实际通过限流型断路器短路电流值，因此在采用限流型断路器保护的配电系统校验动热稳定时，要注意所选择的短路电流参数。
有些厂家声称他们的低压断路器全部是限流型断路器，大家在了解限流型断路器的限流原理后，就可以分辨真伪。
低压断路器的限流问题是为了分断低阻抗大容量变压器及不断发展的配电网络所引起的很大的故障短路电流而提出的,它要求断路器的分断时间短得足以使短路电流在达到其预期峰值前分断。
50年代末,法国首先研究限流分断问题,并研制出了限流空气断路器,使空气断路器的短路分断能力达到100ｋＡ。
几十年来,有许多种成熟的、效果好的限流技术在低压断路器中得到广泛的使用,如去离子栅灭弧、限流电阻、自复式限流元件、磁吹、电动斥力、ＶＪＣ以及固体绝缘屏幕限流技术等。
目前,在先进的塑壳式断路器的设计中,充分利用了空气?电磁原理和限流原理,使其分断能力达200ｋＡ。
近年来,随着计算机技术、控制技术、新材料技术以及电力电子技术的引入,使得限流技术有了更新的发展,如超导限流器、以ＧＴＯ为基础的限流器、可控阻抗变换器及故障检测技术等,这些限流分断新技术的研究会大大提高断路器的分断能力和限流能力。
传统低压断路器限流分断的原理是当故障发生时,触头快速打开产生电弧,相当于在线路中串入一个迅速增长的电弧电阻,从而限制短路电流。
这个迅速增长的电弧电阻,通常称为“动态电弧电阻”。
与一般的断路器的灭弧室不同,低压限流断路器的灭弧室采用多个灭弧栅片。
在开断过程中,首先动触头和静触头分开产生电弧,在电磁场和热场,流场的作用下运动至灭弧栅片。
当电弧进入栅片后,由于被分成的多个短弧的近极压降,使电弧电压迅速上升,从而达到限流的目的。
为了有较高的电弧电压,限流断路器灭弧室的栅片数比一般的断路器要多,并且排列得更紧密。
负荷开关—熔断器组合电器的选用
接 电流 是一 种 过 电流 值 ， 于交 接 电流 的过 电流 ， 低 由分 励 脱 扣 器 动 作 使 负 荷 开 关 断 开 ， 于 交 接 电 高
流时 ， 由熔 断器 保 护动 作 。 此选 配 交接 电 流参 数 为
较 高 的负 荷 开 关 ， 有 效 地 减 少 熔 断 器 的 动作 次 可
转换 职 能时 的三 相 对称 电 流 。 于该 值时 ， 断 开 低 先
一
市 组 合 电器 多 年 的运行 情 况 来看 ， 全 可靠 ， 况 安 情
良好 ， 直未 出现 由 于选 配不 当 而发 生 的事 故 。 一
相 的 电流 由熔 断 器 开 断 ， 他 两 相 电 流 由 负 荷 其
按 照转 移 电流 的定 义 及结 合 负 荷开 关 的开 断
时 间和 特 性 ， 荷 开 关 转 移 电 流 要避 开 最 大短 路 负 电 流 ， 般 控 制 在 最 大 短 路 电 流 的 ７ 以 内 ， 一 ０／ ９ ６ 即
ｌ 转 移 电流 校 验
由于 组合 电器 的三 相熔 断 器熔 体熔 化 具有 时
９ ８ Ａ ７
断路 器 相 比具 有结 构 简单 、 作维 护 方便 、 价 低 操 造 和运 行 可靠 等优 点 ， 而获 得 广泛 的应 用 。 实 际 从 在 应用 中 ， 何 正确 选 用 组 合 电器 ， 荷开 关 、 断 如 负 熔 器 与变 压 器 如 何 合 理选 配参 数 ， 关 系 到 能 否发 是 挥组 合 电器 作用 ， 证 系统 安 全运 行 的关键 问题 。 保
配 电 变 压 器 的容 量 不 同 ， 应 的转 移 电 流 也 相 不 相 同 ， 际 的转 移 电 流 可 由变 压 器 容 量进 行 估 实 算 ， 面 就 以一 台 Ｓ 一 ０ ／ ０的变 压 器 为例 ， 额 下 。 ０１ ８ 其 定 容量 Ｓ 一８ ０ ｋ ０ ＶＡ， 定 电 压 比 为 １ ． ／ ． 额 ０５０４ ｋ 阻抗 电压 百分 数 （ Ｖ， ， 一４ ５ ． 。转 移 电 流 的校 验 计算 如 下 ：计算 忽 略 系统 高 压 阻抗 ） （
最新配电变压器的熔断器保护
配电变压器的熔断器保护配电变压器的熔断器保护摘要：分析了限流熔断器和负荷开关—熔断器组合电器在环网供电单元和预装式变电站中的应用形式与特点，介绍了熔断器选择的基本原则。
1 前言配电变压器的过流保护有两种途径：一种是利用断路器；另一种是利用熔断器。
用熔断器保护配电变压器不仅结构简单、成本低，而且比断路器保护更有效。
短路试验结果表明，当变压器内部发生故障时，为避免油箱爆炸，必须在20ms内切除短路故障[1]。
限流熔断器可在10ms内切除短路故障，而断路器一般需要三周波（60ms）切除短路故障。
断路器全开断时间由三部分组成：继电保护动作时间、断路器固有动作时间和燃弧时间。
欧洲一些电力公司的实践说明了这一点。
德国RWE电力公司在配电网中使用的41000台变压器，均采用高压熔断器保护，1987年其变压器发生故障87起，仅出现一次箱体炸开。
法国电力公司曾于1960年～1970年做了取消熔断器保护的尝试，使用的7500台变压器在10年中发生500起故障，其中有50起箱体炸开。
在1991年国际配电网会议（CIRED）上，比利时也提供了有力证据。
比利时对，万台变压器观察10年以上，其中97%的变压器通过熔断器保护，3%的变压器通过断路器保护，在整个期间，没有出现一次箱体炸裂。
近年来，熔断器保护在一些新型变配电设备中得到广泛应用。
2 配电变压器熔断器保护的形式长期以来，在我国的配电网中，小容量配电变压器（一般在630kVA以下）大都采用熔断器保护。
户外315kVA及以下配电变压器采用跌落式熔断器（RW系列）；户内630kvA 用以下配电变压器采用RN系列限流熔断器。
近年来，环网供电单元和预装式变电站（组合式变压器）在我国的配电网中应用日益增多。
这两种类型的变配电设备大都采用限流熔断器来保护配电变压器。
2.1 环网供电单元环网供电单元常用于环网供电系统，它一般至少由三个间隔组成，即两个环缆进出间隔和一个变压器回路间隔，其主接线如图1所示。
负荷开关转移电流及交接电流
如何选用负荷开关-熔断器组合电器1 转移电流的试验由于组合电器的三相熔断器熔体熔化具有时间差,三相熔断器中有一相首先断开后,撞击器动作,此时可能出现另两相熔断器尚未熄弧开断,而撞击器出击形成由负荷开关切断故障电流的现象,即原本由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时,首开相电流由熔断器开断,其他两相电流由负荷开关开断。
大于该值时,三相电流仅由熔断器开断。
转移电流假如选用不当,负荷开关所能承受的转移电流不足够,将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种,以空气为绝缘介质的产气式和压气式负荷开关为一般型,真空和SF6负荷开关为频繁型,不同的负荷开关,转移电流的指标各不相同,一般型负荷开关的转移电流在800～1000A左右,频繁型可达1500～3150A。
配电变压器的容量不同,相应的转移电流也不相同,实际的转移电流可由变压器容量进行估算。
一般配变的转移电流为978A。
按照转移电流的定义及结合负荷开关的开断时间和特性,负荷开关转移电流要避开最大短路电流,控制在最大短路电流的70%以内,即实际转移电流约为978×70%＝685A。
在分析国产负荷开关和熔断器技术系数的基础上,考虑到产品的离散性,按照转移电流的验算结果,以我市的经验,容量在800kVA以内的变压器,可选用以空气绝缘的一般型负荷开关,容量在800～1250kVA范围内的变压器,一般选用真空或SF6绝缘的频繁型负荷开关。
容量大于1250kVA的变压器则要求选用断路器进行保护及控制。
2 交接电流指标的选配某些负荷开关配备有分励脱扣器供过载等保护跳闸用,即过载时通过继电保护的方式使负荷开关跳闸而无须烧毁熔断器,熔断器只作短路保护。
由分励脱扣器动作的继电保护的动作特性与熔断器的时间-电流特*点称之为"交接电流"。
浅谈负荷开关 ---熔断器组合电器安装撞击器脱扣装置的非必要性
浅谈负荷开关---熔断器组合电器安装撞击器脱扣装置的非必要性【摘要】从负荷开关—熔断器组合电器安装撞击器的主要作用、变压器的一、二次侧保护、美式箱变的保护等方面分析了负荷开关—熔断器组合电器安装撞击器脱扣装置的非必要性。
1撞击器脱扣装置的主要作用GB16926—1997、IEC420—1990标准中对负荷开关—熔断器组合电器的定义为：一种组合电器，它包括一组三极负荷开关及三个带撞击器的熔断器，任何一个撞击器动作，应使负荷开关全部自动分闸。
对带熔断器的负荷开关的定义为：一种负荷开关，其中一极或多极分别与熔断器串联于一个复合单元内。
二者主要区别于负荷开关带不带撞击器脱扣装置。
现行使用的负荷开关大都采用机械脱扣方式，即将撞击器的动作通过机械传动使负荷开关分闸。
由于组合电器主要用于控制保护变压器，所以撞击器脱扣装置的主要作用是一相熔断器熔断使三相负荷开关同时分闸，避免变压器缺相运行。
2安装撞击器脱扣装置对负荷开关的要求在组合电器中，当熔断器在某一短路电流值某相首先熔断(由于短路电流在某一时刻，总是某相电流最大及熔断器特性差异)，其余两相熔断器还未熔断时，此时的短路电流便转移到由负荷开关来开断，这个电流便是转移电流。
它是指在熔断器与负荷开关转换开断职能时的三相对称电流值。
当低于该值时，首开极电流由熔断器开断，而后两相电流就由负荷开关开断；大于该值时，三相电流仅由负荷开关开断，撞击器脱扣装置不起作用。
因此，安装撞击器脱扣装置要求负荷开关具有开断转移电流的能力，这就要求负荷开关在开断额定电流的基础上，增加开断转移电流的能力，同时相应增加了负荷开关成本。
3撞击器脱扣装置脱扣的几种情况(1)组合电器工作在额定电流内，负载由负荷开关电动脱扣器或手动操作，使之开断负荷电流，脱扣装置不起作用。
(2)过负荷电流大于负荷开关熔断器的额定电流，小于熔断器的最小熔断电流，这时熔断器可能动作，但尚不能熄弧，熔断器的撞击器触发，脱扣装置动作，使负荷开关分闸，三相电流由负荷开关开断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈负荷开关—熔断器组合电器与限流熔断器的选用
1引言
近年来, 在 10kV 配电变压器的保护和控制开关的选用中, 由于负荷开关—熔断器组合电器同断路器相比具有结构简单、操作维护方便、造价低、运行可靠等优点, 从而使组合电器获得广泛的应用。
在实际应用中, 如何正确选用组合电器与限流熔断器, 是关系到能否发挥组合电器作用, 保证系统安全运行的关键问题。
2撞击器操作与转移电流组合电器与熔断器的配合有两种操作方式 :撞击器操作与脱扣器操作, 当熔断器熔断时, 内置的撞击器出击, 使负荷开关三相同时分闸, 此即撞击器操作。
转移电流是熔断器与负荷开关转换开断职能时的三相对称电流值。
低于该值时, 首开相电流由熔断器开断, 而后两相电流由负荷开关开断 ; 大于该值时, 三相电流仅由熔断器开断。
由于熔断器不可避免地存在有熔断的时间差 (电流越大, 其时间差越小 , 组合电器中的负荷开关要求任一相熔断器熔断时, 三相同时分闸, 因此存在着熔断器将开断职能转移给负荷开关的问题。
“转移电流” 取决于负荷开关的分闸时间和熔断器的时间—电流特性 ,
当过载电流达到转移点区域时, 最早
熔化的熔断器动作, 形成首开相, 并且
其内置的撞击器击出, 触发组合电器
中的负荷开关分闸并熄弧。
负荷开关开断另两相中的电流,
其值为首开相通过电流的 0. 87, 其他两只熔断器可能也动作, 但负荷开关有时动作更快, 在它们之前熄灭电弧。
因此在转移电流区域是由负荷开关与熔断器共同完成其开断职能, 大于转移电流的故障电流, 包括短路故障, 由限流式熔断器单独开断。
当低于转移电流时, 由负荷开关开断。
必须指出国内采用的限流式熔断
器多系后备熔断器, 这种熔断器有一个最小开断电流, 其值约为熔断器额定电流的 2. 5~3倍, 大于最小开断电流, 直至熔断器的额定开断电流, 例如31. 5kA 或 40kA , 熔断器均能可靠分断, 外壳并不损伤, 但过载电流低于最小开断电流时,
(这种情况并非少见 ,
熔断器可能会熔化起弧, 但对是否会
熄弧是不保证的, 这是后备熔断器与
全范围熔断器区别之处, 后者能够可
靠地开断引起熔体熔化的电流至额定
开断电流之间的任何故障电流。
但是
后备熔断器在低于最小开断电流时,
固然不保证其开断, 但是其内置的撞击器会击出 (约从 2倍熔断器额定电流起 , 而由负荷开关开断此过载电流。
这里的“击出” 是撞击器脱离熔体时以一定的能
量释放, 通常要求撞击器行程达 25m m 时, 具有 50N 。
负荷开关的机械脱扣系统
应满足此要求。
转移电流的确定, 工程上的实际采用, 按照组合电器标准的规定, 在熔断器的
最小弧前时间-电流特性 (基于电流偏差-6. 5% 对应于 0. 9倍熔断器触发的负荷开关分闸的时间, 所对应的电流值就是三相转移电流值。
亦即先测出负荷开关的固
有分闸时间, 即撞击器接触到负荷开关脱扣系统的器件起至触头分离的时间间隔, 在熔断器的 A /s 特性的时间轴上取 0. 9倍的固有分闸时间作一平行线与熔断器特性曲线相交点就是转移电流值。
同样的负荷开关, 选用不同的熔断器额定电流就具有不同的转移电流, 额定转移电流是指所配用的最大值额定电流熔断器的转移电流值。
负荷开关通常分为一般型和频繁型两种, 以空气为绝缘介质的产气式和压气式负荷开关为一般型, 真空和
SF
6
负荷开关为频繁型, 不同的负荷开关, 转移电流的指标各不相同, 一般型
附表
熔断器的额定电流
变压器额定容量 (kV A 100125160200250315400
50063080010001250熔断器额定电流 (A
16
16
16
20
2531. 540
50
63
80
80
100
负荷开关的转移电流在 800~1200A 左右, 频繁型可达 1500~3150A 。
3脱扣器操作与交接电流
组合电器除撞击器操作外还有脱
扣器操作。
脱扣器操作的组合电器, 其负荷开关的自动分闸由过流脱扣器或分励脱扣器触发。
组合电器标准规定, 具有脱扣器操作的负荷开关应考核其交接电
流 , 它是两种电流特性曲线 (负荷开关与熔断器的时间—电流特性交点所对应的电流值, 如图 1所示。
图 1中曲线 1为熔断器特性曲线; 曲线 2为负荷开关过电流特性曲线 ; 曲线 a 为交接电流。
图 1a 为负荷开关交接电流的反时限特性曲线。
图 1b 为交接电流的定时限特性曲线。
脱扣器操作通常有过流脱扣装置
及分励脱扣装置两种, 就保护特性而言, 过电流脱扣装置多呈反时限保护特性, 分励脱扣呈定时限特性。
脱扣器操作方式的最大交接电流由以下条件的熔断器和负荷开关的时间—电流特性的交点而确定 :
(1 负荷开关由脱扣器起动的最小分闸时间, 如果适用, 再加上 0. 02h , 以代表外部过流继电器或接地故障继电器的最小动作时间。
( 具有最大额定电流值的熔断器
的最大动作时间。
图 2给出了由负荷开关与熔断器承担开断任务的电流
区域, 以及最大与最小交接电流的确定。
交接电流是一种过电流值, 低于交接电流的过电流, 由分励脱扣器动作使负荷开关断开, 高于交接电流时, 由熔断器保护动作。
为此选配交接电流参数较高的负荷开关, 可有效地减少熔断器的动作次数, 从而大大减少了更换熔断件的数量, 这具有一定的技术经济意义。
对于真空和 S F 6负荷
开关, 相对具有较高的交接电流值, 可以提高交接电流接近转移电流, 以充
分发挥此类频繁型负荷开关所具有的开断能力强的优势。
4限流断熔器的选配
在负荷开关—熔断器组合电器中 ,
负荷开关负责正常电流或转移电流的开断, 熔断器承担过载电流及短路电
流的开断, 两种电器的开断能力相互配合, 才能顺利完全开断任务, 因此限流熔断器的选配至关重要。
选用的限流熔断器应具备分断能力高、最小开断电流小、运行温度低、时间—电流特性曲线陡峭、特性曲线误差小等特性。
同时应满足耐老化、安装形式多样、外形尺寸合适等要求。
而且应注意在环境温度40℃时, 熔断器的功率损失不得超过 75W 。
选用熔断器时, 熔断器的额定电
(a
交接电流特性图 (反时限
电流 A
时
间 /
s 12a
(b
交接电流特性图 (定时限
图 1
电流 /A
时
间 /s 12a
流要与变压器的容量相匹配, 某些人认为选用额定电流大的熔断器会更安全是错误的, 这样不但造成经济浪费, 而且使熔断器的“时间—电流特性” 变
差, 保护速度降低, 影响熔断器的正确开断保护。
按照 I E C 标准, 10kV 系统中, 相对不同容量的变压器, 熔断器的额定电流一般可按附表进行选择。
5结束语
总之, 对负荷开关—熔断器组合
电器的选用, 应根据实际使用场合, 按照变压器容量及运行方式, 结合各类负荷开关的各项技术参数及开断能力, 求取转移电流和交接电流, 对负荷开关、熔断器与变压器合理选配参数, 从而对组合电器做出正确的选择, 确保组合电器的安全可靠运行。
EM
图 2确定交接电流的特性图 (分励脱扣器操作
t 1——负荷开关的最小动作时间:
分励脱扣最大动作时间+0. 02s ; t 2——负荷开关的最大开断时间; It 1——最小交接电流; It 2——最大交接电流。
It 1
由负荷开关开断的范围
时
间
最大额定电流时的最大动作时间
最小弧前时间
It 2
由熔断器开断的范围
电流
t 1
t 2
由负荷开关与熔断器交接开断的区域 2。
