负荷开关熔断器组合电器的各项参数
熔断器的常用型号及主要技术参数
IN熔体=Ist/(1.6~2)
对于多台电动机供电对的于主变压干器母、线电处炉的和熔照断明器等的负额载定,熔电体流的可额定按电下流式应计略算大: 于或等
In=(2.0~2.5)Ime于m负ax载+电∑I流m. e
注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台
电动机的额定电流; ∑Ime其余电动机的额定电流之和.
电动机末端回路的对保于护输,配选电用线a路M,型熔体熔的断额器定,熔电断流体应的略额大于定或电等流于In线稍路大的于电动机的额
定电流;
安全电流.
在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机 启动时间的长短来选择熔体的额定电流.对启动时间不长的电动机,可 按下式决定熔体的额定电流
电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约 等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流 In 约等于线路电流的1~2.5倍.
应根据使用场合选择熔断器的类型。 ➢ 如果预期短路电流不是太大，从经济性角度出发，可优选RM10、
RL6、RL7系列的熔断器。 ➢ 如果预期短路电流较大，应选用分断能力较高的熔断器，如：RT12、
RT14、RT15系列的熔断器。 ➢ 保护电动机的熔断器，一般不要求有较大容量和限流作用，而是希
望熔化系数适当小些。所以宜选用锌质熔体和铅锡合金熔体。
保护半导体器件用熔断器,熔断器与半导体器件串
联,而熔断器熔体的额定电流用有效值表示,半导体
器件的额定电流用正向平均电流表示,因此,应按下
式计算熔体的额定电流:
六
IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体 器件的正向平均电流.
负荷开关--熔断器组合电器选用中的技术问题
组合电器(负荷开关—熔断器)在电网改造中的应用及相关技术城网、农网的改造，涉及众多的配电变压器，解决好变压器的保护问题是电网改造的重要内容，直接影响电网的供电质量。
1 负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换(当然也应具有一定的开断能力)。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断器制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器(俗称撞针)的熔断器配合具有脱扣装置的负荷开关则可解决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出(通常为1.5焦耳)，负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5～3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断器在引起熔体熔化至额定开断电流(40kA)之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器其最小开断电流约250～300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。
负荷开关说明书
一、概述电气设备的保护和控制用。
其中负荷开关—熔断器组合电器与变压器保护特性相匹配，对环网供电单元尤其适用。
环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3Mpa 月平均蒸气压：≤1.8×10-3MPab)海拔高度：不超过1000m；c)地震烈度不超过8度；d)使用场所无滴水、无结霜、无结露、无易燃和爆炸危险、无化学腐蚀性气体以及无剧烈震动。
若有特殊要求，请用户和我公司联系！四、本产品符合GB3804-1990、GB3906-1991、GB16926-1997、GB/T11022-1999、IEC420-1990等标准，并已通过了全部型式试验。
七、FL(R)N36-12 D型SF6负荷开关1 2 34 5 6 7注：1、上接线端头。
2、上壳体。
3、操作机构。
4、下接线端头。
5、电显输出端。
6、下壳体。
7、固定螺栓。
八、操作机构（一）、二工位手动操作机构1 2 3 4 5注：1、SF6开关合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、合、分闸操作孔。
（二）、三工位手动操作机构1 2 3 4 56注：1、合、分指示。
2、门连锁操作孔。
3、门连锁机构。
4、操作手柄。
5、SF6开关合闸操作孔。
6、分闸按钮。
（三）、二工位电动操作机构（四）、三工位电动操作机构1 2 3 4 5 1 2 3 4 56 7 6 7 8注：1、辅助接点。
2、合、分闸指示。
注：1、辅助接点。
2、SF6开关合、分闸指示。
3、连锁机构。
4、接地开关操作孔。
3、连锁机构。
4、接地开关操作孔。
5、操作手柄。
6、储能电机。
5、操作手柄。
6、储能电机。
7、手动合、分闸操作孔。
7、手动合闸操作孔。
8、分闸按钮。
九、操作程序FL(R)N36-12□型负荷开关出厂前，经过严格的出厂检验，符合产品的技术要求。
在安装、调试前，必须仔细的阅读安装使用说明书，并做好以下准备工作。
rn2-10熔断器参数
rn2-10熔断器参数熔断器是一种重要的电气保护设备，在电路中起着关键作用，用于保护电路免受过载电流和短路电流的损害。
熔断器参数是指熔断器的主要技术指标和性能要求，下面将对熔断器的10个参数进行详细介绍。
1.额定电压（Rated Voltage）：用于表示熔断器能够正常工作的电源电压范围，一般为标准的交流电压值，例如220V或380V。
2.额定电流（Rated Current）：表示熔断器额定工作条件下能够正常承载的电流大小，单位为安培（A），通常有常用的数值可供选择，如10A、20A等。
3.熔断能力（Breaking Capacity）：用于表示熔断器的熔断能力，即在额定电流和额定电压条件下能够可靠地切断电流的最大短路电流值。
熔断能力越大，熔断器的保护范围就越广。
4.动作特性（Operating Characteristics）：用于描述熔断器的工作状态和响应速度。
常见的动作特性有快速断开（Fast Acting）、延时断开（Time Delay）等。
根据应用场合和需要选择不同的动作特性。
5.额定断电能力（Interrupting Capacity）：表示熔断器在短路情况下能够安全切断电路的能力，是熔断器性能的重要指标之一。
额定断电能力越大，熔断器的安全性能越高。
6.漏电保护性能（Leakage Protection Performance）：用于指示熔断器对于漏电保护的性能。
漏电保护熔断器能够在电路出现漏电故障时迅速切断电流，保护人身和设备的安全。
7.额定冲击电流（Rated Impulse Withstand Voltage）：用于指定熔断器可以承受的额定冲击电压大小。
冲击电流是指由于电路突然中断而产生的电压冲击，额定冲击电流越高，熔断器的抗干扰能力越强。
8.额定热电流（Rated Thermal Current）：表示熔断器能够长时间连续工作的最大额定电流。
熔断器在额定热电流条件下能够长时间工作而不发生过热现象，保证电路的正常运行。
人民电器 FN12-12型户内高压交流负荷开关 产品说明书
概述
FN12-12和FNR12-12组合电器是额定电压12kV，额定频率50Hz的三相高压开关设备，用于分合负
荷电流、闭环电流、空载高压电器和电缆充电电流、关合短路电流、配装接地开关的负荷开关，可以
承受短路电流，主要用于三相环网或终端供电的市区配电站和工业用电设备中，作负载控制和短路保
护之用。
型号及其含义
额定热稳定电流(kA)
额定有功负荷电流(A)
额定电压(kV)
设计序号
高压交流负荷开关
F N 12 - 12 / 630 - 20
D
户内
接地开关
额定短路开断电流(kA)
额定电流(A)
额定电压(kV)
设计序号
高压交流负荷开关
F N R 12 - 12 / 125- 31.5
D
接地开关
户内
带熔断器
FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
高压电器
097
主要技术参数FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
098
电动分闸及电动机构原理图
图4 电动机构电气原理图
1
23
4
U1YA
XT 21
XT 13579
246810
11213112224151324252
13233314244353344454
N(—)
220V~
L(+)
图3 电动分闸原理力图
FN12-12
户内高压交流负荷开关
FNR12-12
户内高压交流负荷开关-熔断器组合电器
100。

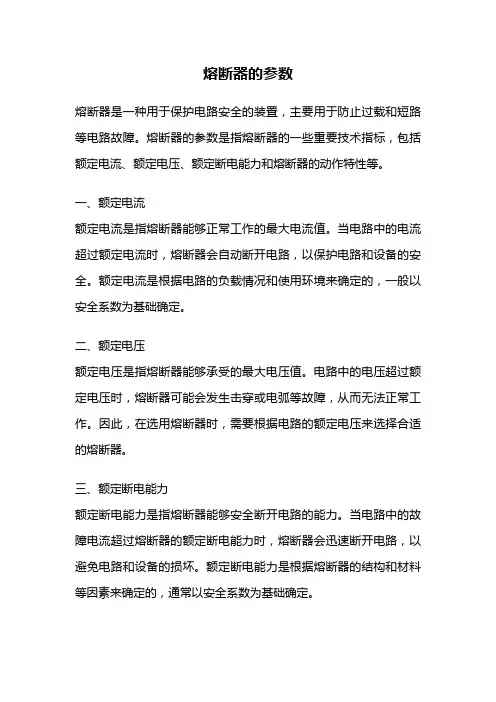

熔断器的参数
熔断器的参数熔断器是一种用于保护电路安全的装置，主要用于防止过载和短路等电路故障。
熔断器的参数是指熔断器的一些重要技术指标，包括额定电流、额定电压、额定断电能力和熔断器的动作特性等。
一、额定电流额定电流是指熔断器能够正常工作的最大电流值。
当电路中的电流超过额定电流时，熔断器会自动断开电路，以保护电路和设备的安全。
额定电流是根据电路的负载情况和使用环境来确定的，一般以安全系数为基础确定。
二、额定电压额定电压是指熔断器能够承受的最大电压值。
电路中的电压超过额定电压时，熔断器可能会发生击穿或电弧等故障，从而无法正常工作。
因此，在选用熔断器时，需要根据电路的额定电压来选择合适的熔断器。
三、额定断电能力额定断电能力是指熔断器能够安全断开电路的能力。
当电路中的故障电流超过熔断器的额定断电能力时，熔断器会迅速断开电路，以避免电路和设备的损坏。
额定断电能力是根据熔断器的结构和材料等因素来确定的，通常以安全系数为基础确定。
四、熔断器的动作特性熔断器的动作特性是指熔断器在过载和短路等故障时的动作方式和时间。
熔断器的动作特性可以分为快速断路型、延时断路型和慢断路型等。
快速断路型熔断器在故障发生后能够迅速断开电路，起到快速保护的作用；延时断路型熔断器在故障发生后会有一定的延时时间后再断开电路，适用于某些特殊的负载情况；慢断路型熔断器在故障发生后会有较长的延时时间后再断开电路，适用于一些对电流波动较敏感的负载。
五、熔断器的热特性熔断器的热特性是指熔断器在长时间工作时的热稳定性和热容量。
熔断器在工作时会产生一定的热量，如果熔断器的热稳定性较差或热容量较小，长时间工作时可能会发生熔断器过热或烧毁等故障。
因此，在选用熔断器时需要考虑熔断器的热特性，以确保熔断器能够在长时间工作中保持稳定性。
六、熔断器的灵敏度熔断器的灵敏度是指熔断器在故障发生时的动作灵敏程度。
熔断器的灵敏度越高，能够更快地断开电路，从而更好地保护电路和设备的安全。
ISARC2-12负荷开关-熔断器组合电器
ISARC压气式高压负荷开关
产品信息：高压负荷开关（ISARC1-03W、
ISARC1-12、ISARC2-12）
企业简介•企业机构：上海红申（集团）电气有限公司（山东红申电气有限公司、乐清市红苏电气有限公司、常熟开关有限公司）
•法人代表：刘经理
•注册资本：人民币5000万
•经营模式：生产加工、经销批发
•员工数量：800 -1200人
•主要市场：大陆;西欧;东南亚
•客户类型：国家电网公司、成套厂、大中型建筑工程
•所属行业：配电输电设备、开关
•产品信息：成套大类（高低压电器、变压器、箱变）
•1、ISARC压气式负荷开关
•2、HS-ISARC压气式负荷开关
•3、TEC-ISARC压气式负荷开关
•4、FN12压气式负荷开关
•5、HS-ISARC压气式负荷开关（6800元/台）•6、HS-VSARC真空式负荷开关（9800元/台）•12KV---24KV---36KV
8、箱变(HS-ISARC负荷开关应用）-C。
组合电器(负荷开关—熔断器)的相关技术
组合电器（负荷开关—熔断器）的相关技术■负荷开关与熔断器的正确配合才可收到保护效果负荷开关与熔断器根本区别在于熔断器具有开断短路能力，而负荷开关只作为负荷电流的切换（当然也应具有一定的开断能力）。
通常认为，负荷开关合分工作电流，熔断器开断短路电流。
但是当出现故障时，由于三相电流不尽相同，以及熔断制造上的允许误差，不可避免出现三相熔断器之间的熔断时间差，即有首开相。
首开相切除故障后如果负荷开关不能及时分断负荷电流，则会造成产生转移电流和两相运行对受电设备损害。
带有撞击器（俗称撞针）的熔断器配合具有脱扣装置的负荷开关则可能决缺相运行问题。
当熔断器的熔件熔化时，熔断器内存的撞击器以一定的能量击出（通常为1.5焦耳），负荷开关脱扣装置在撞击器操作下立即三相断开。
据了解生产厂多采用四连杆机构，当开关合闸操作时，开关中合分闸弹簧同时储能，当四连杆机构过死点时，合闸弹簧的能量释放，开关作合闸操作，此时分闸弹簧的能量仍由半轴机构所保持，一旦撞击器出击，半轴解列，分闸弹簧的能量释放，开关作分闸操作。
因此，工程中应用一定要选择带撞针的熔断器和具有机械脱扣装置的负荷开关。
应该指出，工程中所用的熔断器多系后备熔断器，这种熔断器有一个最小开断电流，其值约为熔断器额定电流的2.5~3倍，当小于开断电流时，后备熔断器不能开断此电流，这就是它与全范围熔断器的区别。
全范围熔断吕在引起熔体熔化至额定开断电流（40KA）之间任何电流均能可靠断开，但其价格昂贵，一般不采用。
当故障电流小于后备熔断器的最小开断电流时，熔断器虽然不保证其开断，但熔件会熔断其后内存的撞击器会击出，撞击负荷开关开断。
例如额定电流为100A的熔断器最小开断电流约250~300A，在此电流区，熔断器不能开断，但熔件熔断撞针击出，撞击负荷开关跳闸开断此电流，如选用600A的负荷开关，则可可靠开断。
■撞击器操作与转移电流熔断器的通过电流与熔断时间呈反时限特性，简称安一秒特性，当出现过电流时，熔断器依其安一秒特性熔断。
FN5负荷开关使用说明书
FN5-12R（L）型户内交流高压负荷开关一熔断器组合电器适用于50HZ、12KV的电网络中，作为1图 FN5-121、框架2、支柱绝缘子3、支座接线座4、刀片5、灭弧管6、扭簧及扭簧销轴7、导向片8、触座接线板9、拉杆 10、负荷开关转轴 11、弹簧储能机构12、操作机构2图 FN5-12D1、框架2、接地刀片3、接地开关轴4、支柱绝缘子5、接地转轴6、支座接地板7、刀片8、灭弧管9、拉簧接钮簧销轴 10、导向片 11、触座接线板 12、拉杆13、负荷开关轴 14、接线开关弹簧储能机构 15、接地开关弹簧储能机构 16、负荷开关操作机构 17、接地开关操作机构3图 FN5-12R1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
4图 FN5-12RS1、FN5-12负荷开关2、支座熔断器接线板3、熔管4、熔断器接线板5、熔断器支架注：配RN3熔管电流75A及75A以上的安装尺寸为括号内尺寸。
5图 FN5-12RL1、低架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构6图 FN5-12RDL1、底架2、绝缘子3、熔管4、脱扣装置5、动触头6、灭弧管7、导向片8、静触头9、分合闸机构 10、联锁装置 11、负荷开关操动机构 12、接地开关。
熔断器隔离开关负荷开关
精选课件
2)过载电流下的工作状态 当熔断器超过一定数值的额定电流后，经一定时间，熔体
的温升将达到熔化的温度。这时的功率损耗为W=I2Rt。随着熔 体温度的升高，熔体的电阻也将增大：Rt=R0(1+Δt)。熔体温 度上升的物理过程如下图所示。
精选课件
熔断器、隔离开关、负荷开关
精选课件
一、熔断器
1.概论
熔断器是一种开断电器，由单个或多个专门设计的熔体 的协调的零部件组成，当电流超过给定值到足够时间，就断 开它所插入的电路而分断电流。熔断器承担着保护电气设备 和电网的重要任务，并且限制了不可避免的事故发生和确保 了用户供电。 按照保护对象的不同，分为三种：电力熔断器，电压互感器 保护用熔断器，电容器保护用熔断器
(4)采用冶金效应达到全范围保护的限流熔断器。它是在一般限流式 熔断器的带状银熔体的表面敷置低熔点金属小球(如锡珠)以构成冶金效 应点，这样可利用冶金效应使熔体在较小电流时熔断以开断低过载电流， 而利用一般限流式熔断器在大电流的限流作用开断大的短路电流。
精选课件
(2)技术参数 ①时间－电流特性：分为弧前时间－电流特性和熔断时
精选课件
在正常工作时，熔断体的熔管和下动触头间是用活 动关节锁紧，使动触头在静触头背面的弹簧的压力抵住 保持合闸位置。当电力系统发生短路电流或过载电流时， 熔断件迅速熔断，在熔断管内产生电弧，熔管内衬的产 气材料在电弧作用下产生大量气体，使熔管内形成很高 的压力，沿管内通道形成强烈的电弧纵吹，迅速从管内 喷出，在电流过零点时将电弧熄灭。熔断件熔断后，活 动关节释放，载熔件的动触头在静触头背面的弹簧压力 和载熔件自身的重量而迅速跌落，形成隔离间隙。
(完整word)6南方电网公司12kV固体绝缘环网柜技术规范
GB/T 2423。2 电工电子产品环境试验第2部分:试验方法 试验B:高温
GB/T 2424.3 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验
GB/T 2900.1 电工术语 基本术语
GB/T 2900。15电工术语 变压器 互感器 调压器和电抗器
式中：H是海拔，用米表示。
为了简单起见，m取下述的确定值:
a)m=1 对于工频、雷电冲击和相间操作冲击电压；
b)m=0.9 对于纵绝缘操作冲击电压；
c)m=0。75 对于相对地操作冲击电压.
操作冲击的m取值可参考IEC 60071—2的4。2。2.
注1：在任一海拔处，内绝缘的绝缘特性是相同的，不需采取特别的措施。外绝缘和内绝缘的定义见GB/T 311.2。
技术要求51技术参数10kv固体绝缘环网柜根据设备类型应分别满足表2负荷开关与负荷开关熔断器组合电器主要参数表序号名称单位技术要求负荷开关柜熔断器组合电器柜额定电压kv12630125630125额定短时耐受电流有效值ka20序号名称单位技术要求负荷开关柜熔断器组合电器柜额定峰值耐受电流ka50熔断器预期短路开断电流有效值ka31510接地刀闸4s短时耐受电流ka2011额定负荷电流开断次数10012机械寿命真空负荷开关10000接地刀闸300013额定电缆充电开断电流2514绝缘水平单位技术参数额定短时工频耐受电压有效值隔离断口间kv48开关断口kv42相间相对地kv42额定雷电冲击耐受电压峰值隔离断口间kv85开关断口kv75相间相对地kv7515温升限值按gbt11022及dl593规定16弹簧操作机构手动或电动弹簧操作机构电动机额定功率240w17操作电压ac220110vdc1104824v18外壳防护等级ip3xip3x19柜体防护等级ip3x20一次部件防护等级ip6721整柜局放pc20注
负荷开关_熔断器组合电器的选用_叶慧萍
负荷开关2熔断器组合电器的选用中山电力工业局 叶慧萍 李力杭中图分类号:TM 563,TM 56412 文献标识码:B 文章编号:100626357(2002)0320043202 近年来,在10kV 配电变压器的保护和控制开关的选用中,由于负荷开关2熔断器组合电器与断路器相比具有结构简单、操作维护方便、造价低和运行可靠等优点,从而获得广泛的应用。
在实际应用中,如何正确选用组合电器,负荷开关、熔断器与变压器如何合理选配参数,是关系到能否发挥组合电器作用,保证系统安全运行的关键问题。
1 转移电流的校验由于组合电器的三相熔断器熔体熔化具有时间差,三相熔断器中有一相首先断开后,撞击器动作,此时可能出现另两相熔断器尚未熄弧开断而撞击器出击,形成由负荷开关切断故障电流的现象,即原来由熔断器承担的开断任务转移给负荷开关承担。
因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。
低于该值时,先断开一相的电流由熔断器开断,其他两相电流由负荷开关切断。
大于该值时,三相电流都由熔断器开断。
转移电流是我们在选用组合电器时应注意的一个重要指标,假如选用不当,负荷开关所能承受的转移电流不足够,将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种,以空气为绝缘介质的产气式和压气式负荷开关为一般型,真空和SF 6负荷开关为频繁型。
不同的负荷开关,转移电流的指标各不相同,一般型负荷开关的转移电流在800～1000A 左右,频繁型可达1500～3150A 。
配电变压器的容量不同,相应的转移电流也不相同,实际的转移电流可由变压器容量进行估算,下面就以一台S 92800 10的变压器为例,其额定容量S N =800kVA ,额定电压比为1015 014kV ,阻抗电压百分数U K %=415。
转移电流的校验计算如下:(计算忽略系统高压阻抗)变压器阻抗为:X T =U K %×U N 2÷(100×S N )=415×10152÷(100×018)=6128假设变压器二次侧端子短路,高压侧最大三相短路电流为:I d ″=U N ÷(31 2×X T )=1015÷(31 2×612)=978A按照转移电流的定义及结合负荷开关的开断时间和特性,负荷开关转移电流要避开最大短路电流,一般控制在最大短路电流的70%以内,即实际转移电流约为978×70%=685A 。
负荷开关技术参数
FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m及以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体及水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。
VHLR-12真空负荷开关-熔断器组合电器
VHLR-12真空负荷开关-熔断器组合电器1. 产品品牌：佳吉电气2. 产品概述：VHLR-12型系列中置固封式真空负荷-熔断器组合电器(以下简称真空)，是根据独特的设计概念并结合市场需求而研发的新一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。
3.负荷开关的特点有：1. 采用真空灭弧室灭弧，无爆炸危险，无须检修；2. 隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口；3. 以手动操作为主，也可采用电动或远程遥控操作。
.VHLR-12主要技术参数：额定电压：12KV额定短路开断电流：20KV 25KV 31.5KV额定电流：630A 1250A额定热稳定电流（有效值）：20KV 25KV 31.5KV 40KV额定短路开断电流开断次数：50次二次回路工频耐受电流（min)：2000V额定操作顺序：分-0.3S-合分-180S-合分分-180额定热稳定时间：4S机械寿命：20000次 10000（40KA)VHLR-12分合闸线圈参数：合闸额定操作电压（V)：AC110/220 DC110/220分闸额定操作电压（V)：AC110/220 DC110/220合闸线圈功率：245W分闸线圈功率：245W合闸正常工作电压范围：85%-110%额定电压分闸正常工作电压范围：65%-120%额定电压注：分闸线圈小于30%额定操作电压时，不得分闸。
相互理解:作为消费类电子产品，没有十全十美的商品每款商品都有自己的优点和不足选择商品请对购买的商品有足够了解建议见过真机及相关评测参考后视个人实际需要再决定购买哪一款以免收到货后因个人原因造成不必要的时间及成本损失。
鉴于电子产品的特殊性，凡因色差或与想象不符及不喜欢，功能不适合等其它非质量问题的主观理由，要求退换本公司不予受理。
熔断器的主要参数
熔断器的主要参数一、熔断器的概述熔断器是一种用于保护电路的安全装置，它可以在电路中出现过载或短路时自动切断电流，防止电路损坏或发生火灾等危险情况。
熔断器的主要参数是指影响熔断器性能的各项指标和参数。
二、熔断器的额定电流熔断器的额定电流是指熔断器能够正常工作的最大电流值。
在设计电路时，应根据负载电流选择合适的熔断器额定电流。
额定电流过小会导致熔断器频繁熔断，影响电路正常工作；额定电流过大则无法实现对电路的有效保护。
三、熔断器的额定电压熔断器的额定电压是指熔断器能够正常工作的最大电压值。
在选择熔断器时，应根据电路的额定电压选择合适的熔断器额定电压。
额定电压过低会导致熔断器无法承受电路中的高压，无法正常工作；额定电压过高则可能引发电弧，造成电路损坏或火灾。
四、熔断器的断电能力熔断器的断电能力是指熔断器在正常工作状态下能够切断电路的能力。
断电能力取决于熔断器的内部结构和材料，一般用于评估熔断器的质量和可靠性。
断电能力越高，熔断器在面对短路或过载时能够更快地切断电流，保护电路的效果越好。
五、熔断器的动作特性熔断器的动作特性是指熔断器在面对过载或短路时的响应速度和动作方式。
常见的熔断器动作特性有快速动作、普通动作和慢动作。
快速动作熔断器在短时间内能够迅速切断电流，适用于对电路保护要求较高的场合；普通动作熔断器响应速度适中，适用于一般电路保护；慢动作熔断器响应速度较慢，适用于对电路保护要求较低的场合。
六、熔断器的工作温度熔断器的工作温度是指熔断器能够正常工作的温度范围。
在选择熔断器时，应根据电路所处的环境温度选择合适的熔断器工作温度。
工作温度过高会导致熔断器内部元件老化、熔断能力下降；工作温度过低则可能引起熔断器无法正常工作。
七、熔断器的安装方式熔断器的安装方式是指熔断器与电路的连接方式。
根据不同的安装方式，熔断器可分为插入式熔断器、焊接式熔断器和贴片熔断器等。
不同的安装方式适用于不同的电路结构和应用场景。
八、熔断器的尺寸和外观熔断器的尺寸和外观是指熔断器的物理尺寸和外观形态。
人民电器 FZRN25A-12D户内高压交流真空负荷开关一熔断器组合电器 产品说明书
概述型号及其含义F Z N 25A- 12 D / T 630 - 20额定短时耐受电流(kA)额定电流(A)弹簧机构带接地刀开关额定电压(kV)设计序号户内真空负荷开关F Z R N 25A- 12 D / T 125 - 31.5额定短路开断电流(kA)额定电流(A)弹簧机构带接地刀开关额定电压(kV)设计序号户内带熔断器真空负荷开关FZN25A-12D/T630-20户内交流真空负荷开关和FZRN25A-12D/T125-31.5型户内交流真空负荷开关-熔断器组合电器是三相交流50Hz、12kV配电系统的控制和保护装置，产品无油、无毒、无燃火与爆炸危险，广泛使用于工矿企业及城市大楼配电站等场所。
后者对高压电器等电气设备的保护作用比断路器更可靠，特别适合于环网、双辅射供电单元和箱式变电站。
FZN25A-12D/T630-20户内高压交流真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场所，作为电气设施的保护和控制，用于分合负荷电流、闭环电流、空载高压电器和电缆充电电流。
它具有关合短路电流能力的接地开关。
其操作机构可手动和电动，便于实现电力系统的三遥控制要求。
FZRN25A-12D/T125-31.5户内高压交流真空负荷开关-熔断器组合电器(以下简称组合电器)是三相交流50Hz、额定电压12kV的户内装置，适用于工矿企业配电所及变电站等场合，作负荷控制和短路保护之用。
它还具有关合短路电流能力的接地开关。
其操作机构可手动和电动，便于实现电力系统的三遥控制要求。
负荷开关符合GB/T 3804标准、组合电器符合GB/T 16926标准。
高压高压FZN25A-12D户内高压交流真空负荷开关FZRN25A-12D户内高压交流真空负荷开关-熔断器组合电器高压电器101主要技术参数1、负荷开关和组合电器主要技术表1 FZN25A-12D户内高压交流真空负荷开关FZRN25A-12D户内高压交流真空负荷开关-熔断器组合电器1022、负荷开关和组合电器机械特性3、储能电机数据表2表34、组合电器中熔断器的选用表4高压电器103FZN25A-12D 户内高压交流真空负荷开关FZRN25A-12D 户内高压交流真空负荷开关-熔断器组合电器MYA12347865109SL1U1SU2电气原理图2 负荷开关和组合电器的二次接线图图1 FZRN25负荷开关及组合电器电动电气原理图7-48-618-87-28-48-28-58-771098265431XT 143-1321-8U23-277-3213YA 6-18-15-31M 6-422M YA 6-32-11324SL155-11-12-248-33126U111-45261-51-731-37481-67-1S 81-26-2104FZN25A-12D 户内高压交流真空负荷开关FZRN25A-12D 户内高压交流真空负荷开关-熔断器组合电器订购负荷开关或组合电器时，要注明下述参数：1、型号、名称及订货数量；2、额定电压、额定电流；3、操作机构额定电压；4、带不带接地开关；5、如果需要熔断器随组合电器配套供货时， 应提供熔断器额定电流值及数量；6、备品、备件的名称与数量；7、用户若有其它特殊要求，可经协商后， 按双方签订的协议或合同供货外形与安装尺寸图3 FZN25A -12D /630-20负荷开关外形尺寸及安装尺寸图4 负荷开关和组合电器外形及安装尺寸图FZRN25A -12D /125-31.51-静触头 2-绝缘罩3-导电筒4-熔断器 5-面板 6-真空灭弧室 7-活门 高压电器105FZN25A-12D 户内高压交流真空负荷开关FZRN25A-12D 户内高压交流真空负荷开关-熔断器组合电器订货须知。
(参考资料)FLRN36-12D负荷开关
上海红申FLRN36-12D 负荷开关一、概述：FL（R）N36-12 型高压SF6 负荷开关是我公司引进国外技术并按照国内电力系统要求而研制的10KV 高压开关设备，其各项性能指标达到或超过相关国家标准，已广泛应用于10KV 变配电系统。
常作为环网柜、户外电缆分接箱、户外开闭所、箱变等高压设备中的进出线主开关。
二、型号说明：F L N 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。
D接地设计序号户内SF6负荷开关F L RN 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。
D接地设计序号户内SF6负荷开关-熔断器组合三、性能特点：• FL（R）N36-12 型高压SF6 负荷开关。
开关壳体由加强型环氧树脂真空浇注成型，壳体内充以1.45bar SF6 气体作为绝缘及灭弧介质。
• 开关为双断口、旋转式动触头，具有合闸、分断、接地三工位或合闸、分断、（解锁）二工位。
• 开关壳体后部设计有防爆泄压通道，保障操作人员在极端状态下不受高温高压爆炸气体伤害。
• FLN36-12/T630-20 型SF6 负荷开关，配备K 型压缩式单弹簧操作机构。
常用于进出线开关柜。
• FLRN36-12D/T125-50 型SF6 负荷开关-熔断器组合电器，配备A型压缩式双弹簧操作机构。
常用于变压器等馈电出线柜。
• 开关本体下部内置电容型传感器。
• 开关体积小，母线纵向排列，与柜体装配简单方便。
操作灵活可靠。
运行安全稳定，寿命期间免维护。
• 可选配电动操作。
• 可加装气压表及气压接点。
四、符合标准：GB3804 GB3906 GB11022 GB16926 IEC298 IEC265 等五、技术参数：六、生产实况：七、企业简介：企业机构：上海红申电气有限公司法人代表：刘董事长注册资本：人民币9000万经营模式：生产加工、经销批发员工数量：1200人主要市场：大陆;西欧;东南亚;客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备;开关;产品信息：成套大类（高低压电器、变压器、箱变）品牌：红申HS特色产品：SF6大类(FLN36-12、FLRN36-12D）。
负荷开关—熔断器组合电器的选用
接 电流 是一 种 过 电流 值 ， 于交 接 电流 的过 电流 ， 低 由分 励 脱 扣 器 动 作 使 负 荷 开 关 断 开 ， 于 交 接 电 高
流时 ， 由熔 断器 保 护动 作 。 此选 配 交接 电 流参 数 为
较 高 的负 荷 开 关 ， 有 效 地 减 少 熔 断 器 的 动作 次 可
转换 职 能时 的三 相 对称 电 流 。 于该 值时 ， 断 开 低 先
一
市 组 合 电器 多 年 的运行 情 况 来看 ， 全 可靠 ， 况 安 情
良好 ， 直未 出现 由 于选 配不 当 而发 生 的事 故 。 一
相 的 电流 由熔 断 器 开 断 ， 他 两 相 电 流 由 负 荷 其
按 照转 移 电流 的定 义 及结 合 负 荷开 关 的开 断
时 间和 特 性 ， 荷 开 关 转 移 电 流 要避 开 最 大短 路 负 电 流 ， 般 控 制 在 最 大 短 路 电 流 的 ７ 以 内 ， 一 ０／ ９ ６ 即
ｌ 转 移 电流 校 验
由于 组合 电器 的三 相熔 断 器熔 体熔 化 具有 时
９ ８ Ａ ７
断路 器 相 比具 有结 构 简单 、 作维 护 方便 、 价 低 操 造 和运 行 可靠 等优 点 ， 而获 得 广泛 的应 用 。 实 际 从 在 应用 中 ， 何 正确 选 用 组 合 电器 ， 荷开 关 、 断 如 负 熔 器 与变 压 器 如 何 合 理选 配参 数 ， 关 系 到 能 否发 是 挥组 合 电器 作用 ， 证 系统 安 全运 行 的关键 问题 。 保
配 电 变 压 器 的容 量 不 同 ， 应 的转 移 电 流 也 相 不 相 同 ， 际 的转 移 电 流 可 由变 压 器 容 量进 行 估 实 算 ， 面 就 以一 台 Ｓ 一 ０ ／ ０的变 压 器 为例 ， 额 下 。 ０１ ８ 其 定 容量 Ｓ 一８ ０ ｋ ０ ＶＡ， 定 电 压 比 为 １ ． ／ ． 额 ０５０４ ｋ 阻抗 电压 百分 数 （ Ｖ， ， 一４ ５ ． 。转 移 电 流 的校 验 计算 如 下 ：计算 忽 略 系统 高 压 阻抗 ） （
