浅谈LED环氧树脂(Epoxy)封装技术

合集下载

LED用环氧树脂灌封胶的研究

LED用环氧树脂灌封胶的研究

LED用环氧树脂灌封胶的研究LED(Light Emitting Diode)是一种半导体器件,具有节能、长寿命、环保等优点,广泛应用于室内和室外照明、显示屏、电子设备等方面。

为了保护LED免受湿气、腐蚀和物理损坏,常用的方法是将其灌封在环氧树脂中。

环氧树脂灌封胶作为一种常用的保护材料,具有耐高温、阻燃、抗水、耐腐蚀等特点,能够有效保护LED芯片和电路不受外界环境的影响,提高其可靠性和寿命。

因此,对于LED用环氧树脂灌封胶的研究具有重要的意义。

首先,需要进行环氧树脂材料的选择。

环氧树脂有多种类型可供选择,例如双组分型、单组分型、热固型等。

双组分型环氧树脂具有快速固化的特点,适用于大批量生产;单组分型环氧树脂具有较长的固化时间,适用于小批量生产;热固型环氧树脂则需要加热才能固化。

在选择时需要考虑到灌封胶的固化时间、粘度、流动性等因素,以满足LED的生产需求。

其次,需要进行灌封胶的配方设计。

灌封胶的配方由环氧树脂、固化剂、填料和助剂等组成。

适当选择固化剂的种类和比例可以调整灌封胶的固化速度和硬度;填料的加入可以调整灌封胶的导热性能和机械强度;助剂的加入可以改善灌封胶的抗氧化和抗紫外线性能。

通过合理的配方设计,可以提高灌封胶的性能,满足LED的使用要求。

再次,需要进行灌封过程的研究。

灌封过程包括灌封胶的混合、注入和固化等步骤。

混合时需要控制好环氧树脂和固化剂的比例,避免配方失衡导致固化不完全;注入时需要控制好注射速度和注射压力,以免造成气泡和漏灌等问题;固化时需要控制好温度和时间,确保灌封胶可以完全固化。

通过优化灌封过程,可以提高灌封胶的质量和生产效率。

最后,需要进行灌封胶的性能测试。

灌封胶的性能包括硬度、耐热性、导热性、机械强度等方面。

通过硬度测试可以评估灌封胶的柔软度和硬度,判断其能否满足LED的使用环境;通过耐热性测试可以评估灌封胶的温度稳定性,判断其能否耐受高温环境;通过导热性测试可以评估灌封胶的导热性能,判断其能否有效散热;通过机械强度测试可以评估灌封胶的机械稳定性,判断其能否保护LED免受物理损坏。

LED环氧树脂封装材料研究进展

LED环氧树脂封装材料研究进展

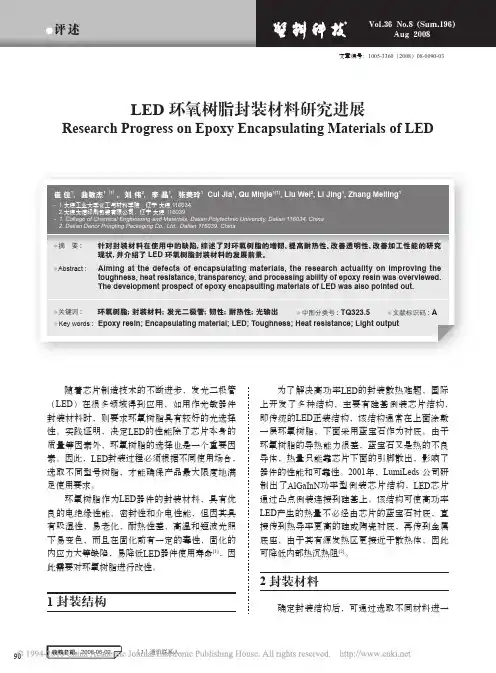

90评述Vol.36 No.8 (Sum.196)Aug 2008文章编号:1005-3360(2008)08-0090-03摘 要 : 针对封装材料在使用中的缺陷,综述了对环氧树脂的增韧、提高耐热性、改善透明性、改善加工性能的研究现状,并介绍了LED 环氧树脂封装材料的发展前景。

Abstract :Aiming at the defects of encapsulating materials, the research actuality on improving the toughness, heat resistance, transparency, and processing ability of epoxy resin was overviewed. The development prospect of epoxy encapsulting materials of LED was also pointed out.LED 环氧树脂封装材料研究进展Research Progress on Epoxy Encapsulating Materials of LED随着芯片制造技术的不断进步,发光二极管(LED )在很多领域得到应用,如用作光敏器件封装材料时,则要求环氧树脂具有较好的光选择性。

实践证明,决定LED 的性能除了芯片本身的质量等因素外,环氧树脂的选择也是一个重要因素。

因此,LED 封装过程必须根据不同使用场合,选取不同型号树脂,才能确保产品最大限度地满足使用要求。

环氧树脂作为LED 器件的封装材料,具有优良的电绝缘性能、密封性和介电性能,但因其具有吸湿性、易老化、耐热性差、高温和短波光照下易变色,而且在固化前有一定的毒性,固化的内应力大等缺陷,易降低LED 器件使用寿命[1],因此需要对环氧树脂进行改性。

1 封装结构为了解决高功率LED 的封装散热难题,国际上开发了多种结构,主要有硅基倒装芯片结构,即传统的LED 正装结构,该结构通常在上面涂敷一层环氧树脂,下面采用蓝宝石作为衬底。

LED封装胶水特性介绍和反应机理

LED封装胶水特性介绍和反应机理
五、硬化剂吸湿所产生之异常发生
现象:
1、有浮游或沉降之不溶解物。
2、不透明成乳白色。
原因:
1、因硬化剂水解后成白色结晶。
2、使用后长期放置。
3、瓶盖未锁紧。
处理方法:
1、使用前确认有无水解现象。
2、防湿措施。
具体反应过程:
(1)B胶没有吸湿时正常胶体反应之过程:
(2) B胶硬化剂吸湿水解过程:
(3) 吸湿后的B胶硬化剂与A胶反应。反应性能差,降低材料力学,光学 特性:
高导致Ether Bond偏多,易黄化。SiliCOn树脂则以Si-O键取代之。
LED对环氧树脂之要求:
1、高信赖性(LIFE)
2、高透光性。
3、低粘度,易脱泡。
4、硬化反应热小。
5、低热膨胀系数、低应力。
6对热的安定性高。
7、低吸湿性。
8、对金属、玻璃、陶瓷、塑胶等材质接着性优良。
9、耐机械之冲击性。
LED
圭寸装胶种类:
1、环氧树脂EPOXy ReSin
2、硅胶Silico ne
3、胶饼Moldi ng Compou nd
4、硅树脂Hybrid
根据分子结构,环氧树脂大体上可分为五大类:
1、缩水甘油醚类环氧树脂
2、缩水甘油酯类环氧树脂
3、缩水甘油胺类环氧树脂
4、线型脂肪族类环氧树脂
5、脂环族类环氧树脂
2、增粘后进入注型物中之气泡难以脱泡。
处理方法:
1、降低树脂预热温度至50~80C,抽泡维持50C.
2、硬化剂不预热。
四、着色剂之异常发生
现象:使用同一批或同一罐之色剂后, 颜色产生色差且胶体中有点状之胶裂 现象。
原因:
1、着色剂中有结晶状发生。

LED用环氧树脂解析

LED用环氧树脂解析

LED用环氧树脂图解封装材料于LED产业应用,其具有:(1)决定光分布,(2)降低LED芯片与空气之间折射率以增加光输出,(3)提供LED保护等功能,因此封装材料对于LED可靠性及光输出效果有绝对性影响。

白光LED一般以环氧树脂、Silicon系树脂及Urea系树脂等高透明性树脂作为材料。

但考虑成本、电气特性等因素,仍以环氧树脂为主流。

环氧树脂分子结构中含有两个或两个以上环氧基,它能与胺、咪唑、酸酐、酚醛树脂等类固化剂配合使用,得到制品具有优良机械性能、绝缘性能、耐腐蚀性能、粘着性能和低收缩性能。

其应用领域极为广泛,包括料、浇注料、塑封料、层压料、粘着剂等为重要化工材料。

环氧树脂种类很多,应用于LED环氧树脂必须具备有高透光率、高折射率、良好耐热性、抗湿性、绝缘性、高机械强度与化学稳定性等。

白光LED使用透明环氧树脂主要是利用酸无水物硬化效应,主剂与硬化剂两液使用前必须均匀混合才能使用,主剂成份是Epoxy Oligomer、粘度调整剂、着色剂等;硬化剂成份是酸无水物与触媒硬化促进剂,虽然硬化物性会随着主剂与硬化剂配合比改变,不过一般设计成当量比为1:1,就可获得最适宜物性。

图1是LED用透明环氧树脂主成份构造式。

一般而言所谓Epoxy Oligomer是以Bis-Phenol A Glyciydyl Ather与Bis-Phenol F Type为主,此外会添加脂环式Epoxy,防止玻璃转移点变高或是树脂变色。

图1 LED封装用环氧树脂成份结构式虽然有许多硬化剂与硬化促进剂可供环氧树脂选择,不过应用在LED密封时,必须是透明状硬化物,因此硬化剂使用受到相当程度限制,例如酸无水物通常会选用MeHHPA或是HHPA;硬化促进剂则以Amine系、Imidazole、Lin系为主,不过实际成份则是各厂商商业机密。

光二极管作为一种功率小,使用寿命长,能量损耗小的发光器件,在国内兴起有将近二十年的时间,由于其特殊的性能优越性,正逐步取代原有的发光器件,使用在工业和民用的各个角落。

简述环氧树脂封装工艺

简述环氧树脂封装工艺

简述环氧树脂封装工艺
环氧树脂封装工艺是一种常见的电子元器件封装技术,其主要原理是将电子元器件放入环氧树脂中进行封装,以保护元器件不受外界环境的影响。

下面将从材料选择、工艺流程、特点等方面进行详细介绍。

一、材料选择
1. 环氧树脂:环氧树脂是一种高分子化合物,具有优异的绝缘性能和机械强度,常用于电子元器件的封装。

2. 硬化剂:硬化剂是环氧树脂的重要组成部分,能够使环氧树脂快速固化,并提高其机械性能。

3. 填充物:填充物可以增加环氧树脂的强度和硬度,常用的填充物有石墨、玻璃纤维等。

二、工艺流程
1. 准备工作:首先需要准备好所需材料和设备,并对电子元器件进行清洗和干燥处理。

2. 混合材料:将环氧树脂、硬化剂和填充物按比例混合均匀。

3. 封装:将电子元器件放入封装模具中,倒入混合好的环氧树脂,待固化后取出即可。

4. 固化:环氧树脂需要一定时间进行固化,通常需要在恒温恒湿条件下进行。

三、特点
1. 绝缘性能好:环氧树脂具有优异的绝缘性能,可以有效保护电子元
器件不受外界环境的影响。

2. 机械强度高:环氧树脂可以增加电子元器件的机械强度和硬度,提
高其抗震动和抗振动能力。

3. 耐温性好:环氧树脂具有较高的耐温性能,在高温环境下也能保持
稳定性能。

4. 工艺简单:环氧树脂封装工艺相对简单,不需要复杂的设备和技术,容易掌握。

综上所述,环氧树脂封装工艺是一种常见的电子元器件封装技术,具
有绝缘性能好、机械强度高、耐温性好等特点。

在实际应用中,需要
注意材料选择和工艺流程,以保证封装质量和稳定性。

LED封装用有机硅环氧树脂研究进展

LED封装用有机硅环氧树脂研究进展

LED封装用有机硅环氧树脂研究进展有机硅环氧树脂兼具硅树脂与环氧树脂的结构特点,在LED封装应用方面表现出了巨大的潜力。

综述了近年来LED封装用有机硅环氧树脂的合成、固化及性能等方面的研究进展及发展趋势。

标签:有机硅环氧树脂;LED封装;耐老化;粘接有机硅环氧树脂是指分子结构中同时含有有机硅组分和环氧组分的一类有机无机杂化材料。

它兼具了有机硅树脂热稳定性高、耐候性好、表面能低以及环氧树脂粘接强度高、力学性能好的优点,在耐高温涂层及胶粘剂、微电子灌封材料、防腐防污涂层等领域得到了越来越广泛的应用[1~3]。

近年来,随着LED (light-emitting diodes,发光二极管)照明科技的飞速发展,有机硅环氧树脂应用于LED封装材料愈发得到研究者的关注。

本文将着重对基于LED封装应用需求的有机硅环氧树脂的制备、固化及性能进行综述分析。

1 LED封装材料的要求作为长效照明发光器件,LED对于封装材料有着严格的要求,主要表现为以下几点:(1)高透明度:封装材料在可见光波段范围内(400~760 nm)具备高透光率。

(2)优良的耐热老化和耐紫外老化性能:由于LED芯片在发光时会产生大量的热量和短波长射线,这些积聚在LED内部狭小空间的热量会导致温度急剧升高[4]。

封装材料在高温及短波长射线作用下都会引起老化黄变,严重降低LED 的发光效率。

因此封装材料要具备良好的耐老化性能。

(3)高折光指数:LED的芯片材料如GaN等具有很高的折光指数,封装材料的折光指数如果与衬底材料折光指数不匹配,就会导致大量光线被反射消耗,大幅降低发光效率。

因此,提高封装材料的折光指数对于提高LED发光效率意义重大[5]。

(4)良好的力学及粘接性能:封装材料要在LED长时间的使用过程中对芯片提供保护,隔绝芯片与外界的接触,避免湿气、灰尘等的污染。

由于封装材料导致LED失效的原因既包括封装材料本身的开裂也包括封装材料与芯片之间的脱离。

简述环氧树脂封装和塑料封装

简述环氧树脂封装和塑料封装

简述环氧树脂封装和塑料封装环氧树脂封装和塑料封装是电子元器件封装技术中常用的两种封装方式。

本文将对这两种封装方式进行简要介绍。

一、环氧树脂封装环氧树脂封装是一种常见的电子元器件封装方式,其主要特点是具有较好的电气绝缘性能和机械强度。

在环氧树脂封装中,将电子元器件放置在环氧树脂封装体内,并利用环氧树脂的流动性和硬化性进行封装。

环氧树脂封装的优点是封装效果稳定可靠,能够有效保护电子元器件不受外界湿气、灰尘等物质的侵害。

同时,环氧树脂还具有较好的耐高温性能,能够在高温环境下保持稳定的封装效果。

此外,环氧树脂封装还具有良好的抗震性能和抗冲击性能,能够有效防止电子元器件在运输和使用过程中受到损坏。

然而,环氧树脂封装也存在一些缺点。

首先,环氧树脂封装的成本较高,封装过程需要专门的设备和工艺,增加了生产成本。

其次,环氧树脂封装的尺寸和形状受到制约,难以实现复杂的封装结构。

此外,环氧树脂封装的散热性能较差,对于高功率元器件的封装效果有限。

二、塑料封装塑料封装是另一种常见的电子元器件封装方式,其主要特点是具有较低的成本和较好的尺寸灵活性。

在塑料封装中,采用塑料材料作为封装体,将电子元器件放置在塑料封装体内,并通过塑料材料的流动性和硬化性进行封装。

塑料封装的优点是成本较低,制作过程简单,适用于大规模生产。

与环氧树脂封装相比,塑料封装具有更好的尺寸灵活性,能够实现更复杂的封装结构。

此外,塑料封装的散热性能相对较好,适用于高功率元器件的封装。

然而,塑料封装也存在一些缺点。

首先,塑料材料的电气绝缘性能较差,容易受潮和漏电。

其次,塑料封装的机械强度较弱,容易受到外界冲击和振动的影响。

此外,塑料封装的耐高温性能较差,难以在高温环境下保持稳定的封装效果。

总结起来,环氧树脂封装和塑料封装是电子元器件封装中常用的两种方式。

环氧树脂封装具有稳定可靠的封装效果和较好的耐高温性能,适用于对封装质量要求较高的场合。

而塑料封装则具有低成本、尺寸灵活性和较好的散热性能,适用于大规模生产和对封装结构要求较高的场合。

光学LED封装用高粘结环氧塑封料及其设备制作方法与相关技术

光学LED封装用高粘结环氧塑封料及其设备制作方法与相关技术

光学LED封装用高粘结环氧塑封料及其设备制作方法与相关技术对于光学LED封装,材料的选择是十分重要的。

传统的封装材料在使用过程中存在一些问题,比如粘结强度不够,易剥离,导致封装过程中芯片或胶水的脱落;或者封装后的LED产品使用一段时间后,封装材料发黄、老化,甚至发生裂纹。

而高粘结环氧塑封料能够有效解决这些问题,提高封装的可靠性和寿命。

高粘结环氧塑封料的制作方法主要包括以下几个步骤:首先是原料选择。

高粘结环氧塑封料的基础材料主要由环氧树脂、硬化剂、填料等组成。

根据需求选择合适的环氧树脂和硬化剂,并添加一定比例的填料,以增加材料的耐热性和机械性能。

接下来是材料的混合和调制。

根据预定的配方,将环氧树脂和硬化剂按比例混合,并加入填料搅拌均匀,调整粘度和流动性,以便于封装时的操作。

然后是材料的固化。

将混合好的材料注入到LED封装模具中,通过热固化或者紫外线照射等方式,使材料发生固化反应,形成坚硬的封装层。

最后是材料的测试和评估。

通过对封装层的粘结强度、机械性能、耐热性、耐湿性等进行测试和评估,确保材料的质量和可靠性。

在高粘结环氧塑封料的制作过程中,需要使用一些相关的设备和技术,以确保材料的均匀性和质量。

常见的设备包括搅拌机、注射机、固化炉等,用于混合材料、注射材料和固化材料。

另外,还需要一些测试设备,比如拉力测试机、剪切测试机等,用于测试材料的粘结强度和机械性能。

高粘结环氧塑封料的制作方法和相关技术对于提高光学LED封装的质量和可靠性具有重要意义。

通过选择合适的材料和使用相关的设备和技术,能够生产出具有高粘结性能的封装材料,提高LED封装的质量和可靠性,满足不同应用领域对于高品质LED产品的需求。

LED封装工艺简介概述

LED封装工艺简介概述

LED引脚式封装采用引线架作为各种封装外型的引脚,常见的 是直径为5mm的圆柱型(简称Φ 5mm)封装。
(2)、平面式封装
平面式封装LED器件是由多个LED芯片组合而成的结构
型器件。
通过LED的适当连接(包括串联和并联)和合适的光学
结构,可构成发光显示器的发光段和发光点,然后由这些
发光段和发光点组成各种发光显示器,如数码管、“米”
④ 然后顶部用环氧树脂包封,做成直径5mm的圆形外形
一、引脚式封装工艺 2. 主要工艺说明 (1)芯片检验 用显微镜检查材料表面
• 是否有机械损伤及麻点; • 芯片尺寸及电极大小是否符合工艺要求; • 电极图案是否完整。
(2)扩片 由于LED芯片在划片后依然排列紧密间距很小(约0.1mm),不 利于后工序的操作。 采用扩片机对黏结芯片的膜进行扩张,使LED芯片的间距拉 伸到约0.6mm。 也可以采用手工扩张,但很容易造成芯片掉落浪费等不良问 题。
一、引脚式封装工艺
2. 主要工艺说明
(9)点胶封装 :TOP-LED和Side-LED适用点胶封装。
一、引脚式封装工艺
2. 主要工艺说明
(9)点胶封装
点胶封装基本上工艺控制的难点是气泡、多缺料、黑
点。
设计上主要是对材料的选型,选用结合良好的环氧和
支架。(一般的LED无法通过气密性试验)
一、引脚式封装工艺 2. 主要工艺说明 (9)点胶封装 手动点胶封装对操作水平要求很高(特别是白光LED ),主要难点是对点胶量的控制,因为环氧在使用过程中 会变稠。 白光LED的点胶还存在荧光粉沉淀导致出光色差的问 题。
• 大的耗散功率,
• 大的发热量, • 以及较高的出光效率,
• 长寿命。

LED封装环氧树脂AB胶

LED封装环氧树脂AB胶

(LED封装环氧树脂AB胶)一、简介:HY-7001A/B系内含离模剂,适合于发光二极管封装用环氧树脂AB胶。

固化前具有低粘度、易脱泡等优秀的工艺操作性能。

固化过程中放热峰低,固化收缩小。

固化后产品具有高透光率,优秀的电气、机械性能,封装的产品可靠性高。

二‘环氧树脂(EPOXY RESIN)环氧树脂种类有双酚A系(BISPHENOL-A)、NOVOLAC EPOXY、环状脂肪族环氧树脂(CYCLICALIPHATIC EPOXY)、环氧化的丁二烯等三、建议使用工艺:项目单位或条件HY-7001A/B混合比例重量比1:1可使用时间40℃,hrs >3.5固化条件℃/hrs 短烤脱模:125-130℃/30-40分钟长烤老化:100-120/8小时注:1、A剂预热至60-70℃,按比例加入B剂,混合并充分搅拌均匀(同方向连续搅拌8-10分钟)。

2、AB混合料真空脱泡后灌胶入模。

3、被灌封的器件要在100℃的温度中预烘1小时以上去潮。

4、生产φ8、φ10规格时烘烤温度要降低,建议:110-120℃/40分钟+100℃/4-5小时。

5、添加扩散剂或色剂时应增加固化剂的量,添加比例通常为扩散剂或色剂量的一半。

四、固化前性能参数:测试项目测试方法或条件HY-7001A HY-7001B 外观目测淡紫色透明液体无色透明液体粘度40℃ mpa·s 1000~1400 30~50五、固化后性能参数:项目单位HY-7001A/B硬度(25℃) Shore-D >88 体积电阻率(25℃) Ω·cm>1.0×1015表面电阻(25℃) Ω>1.0×1014绝缘强度(25℃) KV/mm >23线膨胀系数cm/cm/℃<6.0×10-5吸水性(100℃/1h) % <0.3Tg值℃135±5六、注意事项:1、A剂和B剂1:1混合后,务必充分搅拌均匀;如果混合不均,会造成固化不充分,影响产品性能;2、A剂和B剂在混合后会开始起反应,粘稠度逐渐变高,务必在可使用时间内使用完,以免因粘度过高而无法使用。

LED封装用环氧树脂知识

LED封装用环氧树脂知识

LED封装用环氧树脂知识led封装用环氧树脂知识一﹑化学特性一分子内有两个环氧树脂-C—C-之化合物。

340~7,000程度之中分子量物。

形状﹕液体或固体。

一般环氧树脂不能单独使用而与硬化剂(架桥剂)一起使用﹐硬化成三次元分子结构之硬化物。

与酸无水物之硬化剂反应成高分子物质。

二﹑一般物性硬化中不会生成副生成物且收缩小。

可添加大量之充填剂。

可长期保存(未与硬化剂反应)对大多之材质接着性优良。

优越之而热性电气特性。

优越之机械强度及寸法安定性。

优越之耐水及耐药品性。

三﹑在电子绝缘材料中对环氧树脂之基本特性要求低粘度﹐易脱泡段烤硬化而产生容积收缩小。

硬化反应热小。

低硬化温度。

低热膨系数。

对热之安定性高。

低吸湿性。

高热传导性及高绝缘压。

高电氯抵抗﹐低诱电损失率及低诱电损失率。

对金属﹑玻璃﹑陶瓷﹑塑料等材质接着性优良。

耐腐蚀性。

耐候性。

耐化学药品(盐分﹑溶剂)耐机械之冲击性。

低弹性率(一般)四﹑制程不良处理﹕1:因硬化不良而引起裂化。

(状况)硬化物中有裂化发生。

(原因)硬化时间短﹐烤箱之温度不均匀。

(处理法)1.测定Tg是否有硬化不良之现象。

2.确认烤箱内部之实际温度。

3.确认烤箱内部之温度是否均匀。

2.因搅拦不良而引起异常发生。

(状况)同一旬支架上之灯泡上有着色现象或Tg﹐胶化时间不均一。

(原因)搅拦时﹐未将搅拦容器之壁面及底部死角部分均一搅拦。

(处理法)再次搅拦。

3.氯泡残留(状况)真空胶泡时﹐一直气泡产生。

(原因)1.树脂及硬化剂预热过高。

2.增粘后进入注型物中之气泡难以脱泡。

(处理法)1.树脂预热至40~50℃2.硬化剂通常不预热。

4.着色剂之异常发生(特别是CP-3510,CP-4510)(状况)使用同一批或同一罐之着色剂后﹐其颜色却不同﹐制品中有点状之裂现象。

原因﹕1.着色剂中有结晶状发生。

2.浓度不均﹐结晶沉降反致。

(处理法)易结晶﹐使用前100~120 ℃加热溶解后再使用。

5.光扩散剂之异常发生。

简述环氧树脂封装工艺

简述环氧树脂封装工艺

环氧树脂封装工艺简介环氧树脂封装工艺是电子封装工艺的一种,通过使用环氧树脂作为电子元器件的外部保护材料,可以提高元器件的可靠性和耐久性。

在环氧树脂封装工艺中,环氧树脂被用作封装材料,通过一系列的工艺步骤,将电子器件封装在环氧树脂中,形成一个完整的、可靠的封装体。

优点环氧树脂封装工艺相比其他封装工艺有以下优点: 1. 优异的性能:环氧树脂具有良好的绝缘性能、耐热性、耐候性等,可以提供可靠的保护和绝缘效果。

2. 易于加工:环氧树脂具有较低的粘度,在封装过程中易于流动和填充,可以适应不同形状和尺寸的器件。

3. 良好的粘附性能:环氧树脂可以与多种材料(如金属、陶瓷等)形成良好的粘附,可以提供更好的密封效果和机械强度。

工艺步骤环氧树脂封装工艺通常包括以下步骤:1. 准备工作在封装工艺开始之前,需要进行一些准备工作: - 环氧树脂的准备:选择合适的环氧树脂,根据封装的要求进行调配和混合。

- 器件准备:清洁并检查待封装的器件,以确保其表面光洁无杂质。

2. 浸渍/涂覆在环氧树脂封装工艺中,浸渍和涂覆是常用的封装方法之一: - 浸渍:将待封装的器件直接浸渍到环氧树脂中,使其充分浸润。

然后将浸渍后的器件取出并进行固化处理,使环氧树脂形成封装体。

- 涂覆:将环氧树脂均匀涂覆在待封装的器件表面,可以使用刷子、喷枪等工具进行涂覆。

然后进行固化处理,形成封装体。

3. 固化固化是环氧树脂封装工艺中的一个重要步骤,通过固化可以使环氧树脂形成坚固的封装体: - 热固化:将浸渍或涂覆后的器件置于恒温烘箱中,加热使环氧树脂固化,形成坚固的封装体。

- 光固化:在浸渍或涂覆后的器件表面照射紫外光,利用光线的能量使环氧树脂快速固化。

4. 后处理固化后的封装体需要进行后处理,以获得最终的产品: - 清洗:将固化后的封装体进行清洗,去除表面的杂质和残留物。

- 研磨和抛光:对封装体进行研磨和抛光处理,提高表面的光洁度和平整度。

- 检验和测试:对封装体进行外观检查、电性能测试等,确保封装质量符合要求。

LED封装(环氧树脂篇)

LED封装(环氧树脂篇)

LED的封‎装使用环氧树‎脂。

半导体封装‎业占据了国‎内集成电路‎产业的主体‎地位,如何选择电‎子封装材料‎的问题显得‎更加重要。

根据资料显‎示,90%以上的晶体‎管及70%~80%的集成电路‎已使用塑料‎封装材料,而环氧树脂‎封装塑粉是‎最常见的塑‎料封装材料‎。

本文将对环‎氧树脂封装‎塑粉的成分‎、特性、使用材料加‎以介绍,希望对IC‎封装工程师‎们在选择材‎料、分析封装机‎理方面有所‎帮助1封装的目‎的半导体封装‎使诸如二极‎管、晶体管、IC等为了‎维护本身的‎气密性,并保护不受‎周围环境中‎湿度与温度‎的影响,以及防止电‎子组件受到‎机械振动、冲击产生破‎损而造成组‎件特性的变‎化。

因此,封装的目的‎有下列几点‎:(1)防止湿气等‎由外部侵入‎;(2)以机械方式‎支持导线;(3)有效地将内‎部产生的热‎排出;(4)提供能够手‎持的形体。

以陶瓷、金属材料封‎装的半导体‎组件的气密‎性较佳,成本较高,适用于可靠‎性要求较高‎的使用场合‎。

以塑料封装‎的半导体组‎件的气密性‎较差,但是成本低‎,因此成为电‎视机、电话机、计算机、收音机等民‎用品的主流‎。

2封装所使‎用的塑料材‎料半导体产品‎的封装大部‎分都采用环‎氧树脂。

它具有的一‎般特性包括‎:成形性、耐热性、良好的机械‎强度及电器‎绝缘性。

同时为防止‎对封装产品‎的特性劣化‎,树脂的热膨‎胀系数要小‎,水蒸气的透‎过性要小,不含对元件‎有影响的不‎纯物,引线脚(LEAD)的接着性要‎良好。

单纯的一种‎树脂要能完‎全满足上述‎特性是很困‎难的,因此大多数‎树脂中均加‎入填充剂、偶合剂、硬化剂等而‎成为复合材‎料来使用。

一般说来环‎氧树脂比其‎它树脂更具‎有优越的电‎气性、接着性及良‎好的低压成‎形流动性,并且价格便‎宜,因此成为最‎常用的半导‎体塑封材料‎。

3环氧树脂‎胶粉的组成‎一般使用的‎封装胶粉中‎除了环氧树‎脂之外,还含有硬化‎剂、促进剂、抗燃剂、偶合剂、脱模剂、填充料、颜料、润滑剂等成‎分,现分别介绍‎如下:3.1环氧树脂‎(EPOXY‎RESIN‎)使用在封装‎塑粉中的环‎氧树脂种类‎有双酚A系‎(BISPH‎E NOL-A)、NOVOL‎A C EPOXY‎、环状脂肪族‎环氧树脂(CYCLI‎C ALIP‎H ATIC‎EPOXY‎)、环氧化的丁‎二烯等。

LED 封装 胶水 特性介绍和反应机理

LED 封装 胶水 特性介绍和反应机理

LED封装胶水特性介绍和反应机理封装胶种类:1、环氧树脂 Epoxy Resin2、硅胶 Silicone3、胶饼 Molding Compound4、硅树脂 Hybrid根据分子结构,环氧树脂大体上可分为五大类:1、缩水甘油醚类环氧树脂2、缩水甘油酯类环氧树脂3、缩水甘油胺类环氧树脂4、线型脂肪族类环氧树脂5、脂环族类环氧树脂环氧树脂特性介绍:A 胶:环氧树脂是泛指分子中含有两个或两个以上环氧基团的有机高分子化合物,一般为bisphenol A type环氧树脂(DGEBA)B 胶:常见的为酸酐类有机化合物,如:MHHPAEPOXY:Ether Bond 为Epoxy 封装树脂中较弱之键,易导致黄变光衰,A 剂比例偏高导致Ether Bond 偏多,易黄化。

Silicon 树脂则以Si-O 键取代之。

LED对环氧树脂之要求:1、高信赖性(LIFE)2、高透光性。

3、低粘度,易脱泡。

4、硬化反应热小。

5、低热膨胀系数、低应力。

6、对热的安定性高。

7、低吸湿性。

8、对金属、玻璃、陶瓷、塑胶等材质接着性优良。

9、耐机械之冲击性。

10、低弹性率(一般)。

一、因硬化不良而引起胶裂现象:胶体中有裂化发生。

原因:硬化速度过快,或者烘烤度温度不均,导致胶体本身或其与金属材料间蓄积过大之内应力。

处理方法:1、测定Tg 是否有硬化不良之现象。

2、确认烤箱内部之实际温度。

3、确认烤箱内部之温度是否均匀。

4、降低初烤温度,延长初烤时间。

二、因搅拌不良而引起异常发生现象:同一支架上之胶体有部分着色现象或所测得之Tg,胶化时间有差异。

原因:搅拌时,未将搅拌容器之壁面及底部死角部分均匀搅拌。

处理方法:1、再次搅拌。

2、升高A胶预热温度,藉以降低混合粘度。

三、真空脱泡气泡残留现象:真空脱泡时,气泡持续产生。

原因:1、树脂及硬化剂预热过高,导致抽泡过程中硬化剂持续挥发。

2、增粘后进入注型物中之气泡难以脱泡。

处理方法:1、降低树脂预热温度至50~80℃,抽泡维持50 ℃ .2、硬化剂不预热。

环氧树脂在电子封装中的应用

环氧树脂在电子封装中的应用

环氧树脂在电子封装中的应用随着电子技术的发展,电子组件和设备的封装技术也得到了极大的发展。

其中,环氧树脂材料被广泛应用于电子封装领域,其优异的物理、化学性质和良好的加工性能在提高电子产品的可靠性、耐久性、密封性和电气性能方面发挥了重要作用。

本文将就环氧树脂在电子封装中的应用进行探讨。

一、环氧树脂的物理特性及优点环氧树脂是一种由环氧树脂单体和固化剂组成的复合材料。

其化学结构中含有碳、氢、氧等化学元素,具有很好的绝缘性、耐腐蚀性、耐热性、耐湿性、耐放射性和机械强度等优点。

此外,它的粘度低,固化时间短,粘接性好、易于加工和成型。

二、环氧树脂在电子封装中的应用1.电子芯片封装电子芯片封装技术是电子工业中的一项关键技术,它是将微电子器件的电路芯片和支撑零件封装在合适的载体中,并通过连接器将芯片与电路板相连接的过程。

环氧树脂在电子芯片封装中的应用十分广泛。

环氧树脂封装具有成型精度高、线路密集度高、接触可靠性好、支持设备小等优点。

2.电子电路板封装环氧树脂也被广泛地应用于电子电路板的封装。

在电路板的制作过程中,环氧树脂可以用作电路板的防腐保护和浸渍填充物。

浸渍与填充可使电路板的机械强度和耐热性能得到改善,还可以起到防潮和防尘的作用。

3.包装材料环氧树脂还可以用于电子产品的包装材料。

目前,越来越多的电子产品采用环氧树脂包装,其原因在于环氧树脂具有良好的密封性、耐腐蚀性和电气性能,能够保护电子产品的性能以及抵御环境中的外界干扰。

4.传导性材料除了用于密封材料,环氧树脂还可以制成导电材料。

电子器件中的一些部分需要具有导电性,这时使用环氧树脂材料进行导电处理就可以达到预期效果。

三、环氧树脂的未来发展随着电子产品的不断发展,环氧树脂在电子封装领域的应用也在不断扩大和深化。

未来,环氧树脂的发展方向将会朝着环保、耐高温性、高速固化、低Cte、AOI可视化、弹性模量等方向发展,以更好地满足电子产品的需求,提高产品的可靠性和性能。

LED封装所使用环氧树脂胶的组成材料

LED封装所使用环氧树脂胶的组成材料

LED封装所使用环氧树脂胶的组成材料
1.环氧树脂:
环氧树脂是一种由环氧基团(C-O-C)构成的高分子物质。

它具有优
异的绝缘性、机械性能和耐化学腐蚀性能。

在LED封装中,环氧树脂被用
作胶粘剂,能够固定和封装LED芯片,保护其免受外界环境的影响。

此外,环氧树脂还具有良好的透光性,可以提高LED封装的光传输效率。

2.胺类固化剂:
胺类固化剂是环氧树脂胶固化的关键成分。

它能与环氧树脂反应,形
成交联网络结构,使环氧树脂从液态变为固态。

常用的胺类固化剂有聚醚胺、环氧胺等。

胺类固化剂的选择会影响固化速度、硬度以及耐高温性能等。

3.填充剂:
填充剂主要是在环氧树脂中添加的固体颗粒或纤维,用于调节环氧树
脂的流动性、增加胶体的强度和硬度。

常见的填充剂有氧化铝粉、硅胶、
石墨等。

填充剂的添加可以改变环氧树脂胶的物理和机械特性,如导热性、耐热性和耐压性。

4.其他添加剂:
其他添加剂包括稀释剂、促进剂、稳定剂和颜料等。

稀释剂用于降低
环氧树脂的粘度,使其易于涂敷。

促进剂用于加速固化速度,提高胶体的
硬度。

稳定剂用于改善环氧树脂的耐光性和耐热性。

颜料可用于调节胶体
的颜色,使其适应不同的LED封装需求。

总结起来,LED封装所使用的环氧树脂胶主要由环氧树脂、胺类固化剂、填充剂和其他添加剂组成。

这些组成材料相互作用,形成了具有良好性能和稳定性的LED封装材料。

这种胶体能够保护LED芯片,同时提高光传输效率和机械强度,满足不同封装需求。

揭秘LED环氧树脂封装

揭秘LED环氧树脂封装

揭秘LED环氧树脂封装日前,据中国环氧树脂行业协会专家,专门介绍led 环氧树脂(epoxy)封装技术。

这位专家首先表示led 生产过程中,所使用的环氧树脂(epoxy),是led 产业界制作产品的重点之一。

环氧树脂是泛指分子中,含有2 个或2 个以上环氧基团的,有机高分子化合物,除个别外,它们的相对分子品质都不高。

环氧树脂的分子结构,是以分子链中含有活泼的环氧基团为其特徵,环氧基团可以位于分子链的末端、中间或成环状结构。

由于分子结构中含有活泼的环氧基团,使它们可与多种类型的固化剂,发生交联反应而形成不溶、不熔的,具有三向网状结构的高聚物。

led ic 等为了维护本身的气密性,保护管芯等不受外界侵蚀、防止湿气等由外部侵入,以机械方式支援导线,有效地将内部产生的热排出,以及防止电子元件受到机械振动、冲击产生破损,而造成元件特性的变化,采用不同的形状和材料性质(掺或不掺散色剂),起透镜或漫射透镜功能,提供能够手持的形体。

led 用封胶树脂硬化温度及时间,是一个十分重要的课题。

其要点包括以下几个方面:一般led 用封胶树脂硬化剂为酸无水物,其硬化温度约120~130 ℃;促进剂添加后其硬化时间缩短。

关于硬化时间和歪之现象及硬化率,这位专家进一步表示:树脂之热传导率小,内部硬化热蓄积以致影响硬化率(反应率);内(硬化热)外(烤箱)高热disply case 易变形。

这位专家说必须重视另一点――树脂及硬化剂之配合比率及特性:硬化剂使用量视所需之特性而论;一般硬化剂配合比率少时,硬化物之硬度为硬且黄变;硬化剂配合比率多时,硬化物变脆且着色少。

对于tg――玻璃转移点――及h.d.t.(热变形温度),专家继续介绍说了3 个技术要点――测试方法:tma,dsc.b:二者之温差为2~3℃;添加充填剂后tg 变高;环氧树脂电气特性(绝缘抵抗率与诱电体损损失率)之低下,与热变形温度一致为多。

用作构成管壳的环氧树脂,须具有。

环氧树脂在电子封装中的应用研究

环氧树脂在电子封装中的应用研究

环氧树脂在电子封装中的应用研究环氧树脂是一种重要的高分子材料,在电子封装中有着广泛的应用。

它具有优异的绝缘性能、良好的粘接性能和机械性能,能够有效地保护电子器件的稳定性和可靠性。

本文将重点讨论环氧树脂在电子封装中的应用研究,并对其优势和发展前景进行探讨。

首先,环氧树脂作为电子封装材料的绝缘层,能够提供良好的绝缘性能。

在电子器件中,由于电子元件之间存在电位差,所以需要用绝缘材料对其进行隔离,以防止电子器件之间的电流互相干扰。

环氧树脂具有高绝缘强度和低电导率的特性,能够有效地隔离电子元件,提高电子器件的工作稳定性和可靠性。

其次,环氧树脂具有良好的粘接性能,能够实现电子封装材料的固定和连接。

在电子器件中,往往需要将不同的电子元件进行固定和连接,以形成完整的电路系统。

由于电子元件的尺寸较小,因此需要使用具有良好粘接性能的材料来完成这些任务。

环氧树脂具有高粘接强度和较低的粘接剪切模量,能够实现电子元件的牢固固定,提高电子器件的性能。

此外,环氧树脂还具有优异的机械性能,能够保护电子器件免受外界环境的影响。

在电子器件的使用过程中,往往会受到温度、湿度、压力等外界环境的影响,需要使用材料来对电子器件进行保护。

环氧树脂具有较高的强度和韧性,能够有效地抵抗外界环境的冲击和振动,保护电子器件的稳定性和可靠性。

从以上几个方面来看,环氧树脂在电子封装中具有重要的应用价值。

目前,环氧树脂在电子封装领域已经得到了广泛的应用,尤其是在半导体封装和电路板封装中。

它能够满足不同温度和湿度等条件下的工作要求,具有很好的耐高温性能,能够保证电子器件在极端环境下的正常工作。

另外,环氧树脂在电子封装中还存在着一些挑战和需要进一步研究的问题。

例如,环氧树脂材料的热膨胀系数与硅片和导热材料之间的匹配性需要进一步优化。

此外,环氧树脂材料的耐湿性和耐腐蚀性也需要进一步提高,以适应未来电子器件发展的需求。

总的来说,环氧树脂在电子封装中具有重要的应用研究意义。

环氧树脂纳米涂料在电子器件封装中的技术创新

环氧树脂纳米涂料在电子器件封装中的技术创新

环氧树脂纳米涂料在电子器件封装中的技术创新电子器件封装技术一直是电子行业中非常重要的领域。

随着电子器件尺寸的不断缩小和功能的不断增强,对于封装材料的要求也越来越高。

近年来,环氧树脂纳米涂料的出现为电子器件封装带来了技术创新的可能性。

本文将探讨环氧树脂纳米涂料在电子器件封装中的技术创新以及其应用前景。

首先,环氧树脂纳米涂料具有优异的性能,使其成为电子器件封装中的理想材料。

一方面,环氧树脂作为一种聚合物材料,具有高机械强度和耐热性,能够保护电子器件免受外部环境的影响。

另一方面,纳米材料的加入使得环氧树脂涂料具备了更多独特的性能。

例如,纳米填料能够增加涂层的硬度和耐磨性,提高封装材料的耐用性和稳定性。

同时,由于纳米颗粒具有较大的比表面积,能够提高电流密度和热传导性能,有助于电子器件的散热和保持性能稳定。

因此,环氧树脂纳米涂料在电子器件封装中具有很大的技术创新潜力。

其次,环氧树脂纳米涂料在电子器件封装中的技术创新主要体现在以下几个方面。

首先,通过精确控制纳米颗粒的尺寸和分布,可以调节涂料的光学性能。

这使得环氧树脂纳米涂料在光学器件封装中具有优异的透光性和抗反射性能,提高器件的显示效果和视觉体验。

其次,纳米填料的加入可以优化涂层的介电特性,提高封装材料的电气绝缘性能。

这对于电子器件的工作稳定性和可靠性有着重要的影响。

再次,环氧树脂纳米涂料的应用可以实现器件封装的微观尺寸控制。

通过纳米级涂层的沉积和光刻技术的结合,可以实现器件封装结构的微观图案化,进一步提升电子器件性能和集成度。

对于环氧树脂纳米涂料在电子器件封装中的应用前景,可以预见将会有一系列创新性的技术和产品逐渐涌现。

首先,随着纳米材料的研究和制备技术的不断进步,将有更多的纳米材料被应用于环氧树脂涂料中,进一步拓宽了封装材料的性能范围。

例如,纳米金属颗粒的加入可以实现电子器件的导电性封装,为电子元器件的集成和传输提供新的可能性。

其次,随着电子器件封装结构的复杂化和微型化,环氧树脂纳米涂料的应用将更加注重工艺的精确控制。
