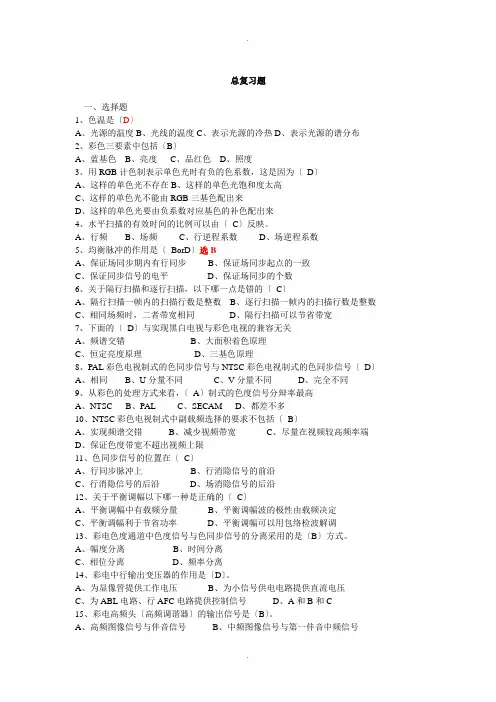

电视原理期末复习题..

光、色、人眼

1、可见光谱：电磁波的波谱范围包括无线电波、红外线、可见光谱、紫外线、X 射线、r 射线等。其中又有能被人眼看到的那一部分叫做光，或称可见光。可见光的波长范围为380nm~780nm 。

780nm （波长大） 380nm(波长小)

2、色温：等效于某温度的完全辐射体光谱。 单位是开[尔文]（K ）

部吸收，加热后辐射全部光谱）

5、能量相同，555nm （绿色）亮度最大

6、彩色三要素：亮度：光作用于人眼时所引起的明亮程度的感觉。 正比于辐射功率 色调：反映了颜色的类别。 与光谱分布有关 饱和度：指彩色光所呈现彩色的深浅程度（或浓度）。 是否含白光

7、三基色原理：自然界中几乎所有的彩色光都可由三个彼此独立的基色光按照不同的比例进行合成，合成彩色光的亮度由三个基色光的亮度之和决定，合成彩色光的色度由三个基色光分量的比例关系决定，这就是三基色原理。

物理三基色RGB 计算三基色XYZ 显像三基色ReGeBe

8、混色方法： 部位 应用

光谱混色：相加于屏幕 外界相混 投影电视

空间混色：小于视角分辨角 眼内 彩色显像管

时间混色：小于人眼响应时间 细胞内 早期“彩电” 生理混色：两眼同时、分别看不同颜色的同一景物 大脑内 （试播的立体电视）

9、配色“单位”：将能混配标准白光的三个基色光的量，规定为红、绿、蓝3个基色的单位，并分别用[R]、[G]、[B]表示。 总量代表亮度，比例代表色度。

10、显像三基色选取原则：1.在色度图中，由显像三基色构成的三角形面积要尽可能的大

2.基色的亮度要足够大

11、亮度公式：Y=0.30R+0.59G+0.11B 计算

顺序传送原理

1、 逐行扫描：一行紧跟一行的扫描方式。每帧图象分解为若干（Z ）行，从上到下逐行扫

过，Tv = Z TH fH = Z fv

2、 隔行扫描：将一帧（一幅）电视图像分成两场进行扫描。第1场（奇数场）扫除光栅的

第1、3、5等奇数行，第2场（偶数场）扫第2、4、6等偶数行。这样既保持了逐行扫描的清晰度，又克服了帧间图像闪烁和图像信号带宽之间的矛盾。

优点：隔行扫描可在保证图像分解力无甚下降和画面无大面积闪烁的前提下，

大面积闪烁变为行间闪烁，将信号的带宽减小一半。

缺点：（行间闪烁及奇偶场光栅镶嵌不理想时的局部并行甚至完全并行等现象，

而且当物体沿水平方向运动速度足够大时，图像的垂直边沿会产生锯齿现象。）

行间闪烁：高亮度、近距离、大视野尤著

并行真并：垂直同步不良时假并：看垂直运动物体时

垂直边沿锯齿化：看水平运动物体时

爬行：传输失真时

3、视觉惰性——场频（0.1S，40-50Hz）

视觉分辨率——行数625行

4、黑白信号分为：图像信号，消隐信号，同步信号

消隐信号作用：消去电子束回头时的轨迹，以免干扰

同步信号作用：使接收端和扫描点有一一对应的几何位置

问题一：场同步期间无行同步解决方法：在场同步上开槽

问题二：奇偶场积分波形不对称解决方法：开双倍的槽，加前后均衡

6、前后均衡脉冲与开槽脉冲的作用是使各场场同步脉冲的积分起始电平相同和经过积分电路后两场输出信号的波形也一致，从而保证了两场的时间间隔相同。

7、参数：

电视图像幅型比：4:3 下一代电视幅型比：16:9场频50Hz

垂直分辨率与行数：有关，不等于，垂分<行数，垂直清晰度（按我国标准）：

M = k(1+β)Z ≈0.75(1-8%)625 = 431（线）

576个象素

水平分辨率与通频带：频率增加，花纹减小（小花纹，低频率），选水平清晰度与垂直清晰度相当最为合理N = KM = 4/3 ×M ≈4/3 ×431 = 575（线）

图象信号最高频率：6MHz 最低频率：0Hz

行数：625（标准行数）

9、黑白显象管造成亮度非线性失真：亮度层次的几何阶梯的级差发生变化

彩色显象管造成色度非线性失真：因为三基色未必相同，失真不同，影响比例！

（总量代表亮度，比例代表色度）

结论：色度图中，颜色向边线顶角移动，所以黑白电视系统必须对亮度进行校正，彩色电视系统必须对三基色分别校正，因为人眼对色调变化特别敏感，彩色校正要求很严格

10、r校正：r反映了电视系统的非线性系数，r=1时，重现图像亮度与被摄景物亮度成正比，无亮度层次是真。实际的r不为1，摄像器件和显像器件特性无法改变，可改变的是传输通道的r值，可使系统的总r值r=1.这一级放大级成为r校正级，对黑白显像管：1/1*2.2=0.45 电视信号

1、典型电视信号波形（同步、消隐、黑白电平）P61

全黑——高电平（直流）全白——低电平（直流）上白下黑横条——50Hz方波四条黑白横条——100Hz方波左白右黑竖条——15625Hz

方波四条黑白竖条——31250Hz方波亮度递减的竖条——行频及高次谐波

规律：横条越多，场频的高次谐波越多；竖条越多，行频的高次谐波越多

2、图像信号频谱特征（行频整数倍为中心）

电视图象信号是一簇簇以行频谐波为中心的离散谱线。中间有空隙！

3、色差信号的优点：带宽窄，恢复三基色易

4、混合高频原理：从信号频带来看，为传送代表亮度信息的信号应占有全部视频带宽，而

传送代表色度信息的信号可用较窄的频带。这样，在接收端所恢复的3个基色信号也就只包含较低的频率分量，它们的高频部分都用同一亮度信号的高频部分来补充，这就是高频混合原理，既可以节省频带，又可以减轻传送亮度和色度信息的两种信号因共用频带而产生的相互干扰。

5、标准彩条信号是由彩色信号发生器产生的一种测试信号，常用来对彩色电视系统的传输

特性进行测试和调整。标准彩条信号是用电的方法形成的一种电信号，它可以在接收机或监视器屏幕上显示出8条等宽的竖条。自左至右：白黄青绿品红蓝黑。彩条信号可以用四个数字来标志，对应为a－b－c－d或a / b / c / d.。其中，a为白条的电平，b为黑条的电平，c为基色条的高电平值，d为基色条的低电平值，它们都是校正后的值。于是100％饱和度、100％幅度的彩条信号记作100－0－100－0或100 / 0 / 100 / 0；100％饱和度、75％幅度的EBU彩条信号记作100－0－75－0或100 / 0 / 75 / 0。

例：白条包含红绿蓝，黑白范围在0-100%变化

Y白=1×0.30+1×0.59+1×0.11=1.00

R-Y=1.00-1.00=0，B-Y=1.00-1.00=0

黄条包含红绿，彩色范围也在0-100%

Y黄=1×0.30+1×0.59+0×0.11=0.89

R -Y=1.00-0.89=0.11，B-Y=0-0.89=-0.89

以此类推

制式

1、兼容制的特性：（1）兼容性和逆兼容性：彩色电视信号能为普通黑白电视机接收二显示

出通常质量的黑白图像的特性称为兼容性；彩色电视接收机能够以显示黑白图像的方式收看黑白电视广播的特性称为逆兼容性。（2）相应的黑白电视制式的特性：如扫描频率、频带宽度、伴音载频和图像载频的频率及二者之间的间距、行同步与场同步信号的各项指标等。

2、兼容制彩色电视除了传送与黑白电视相同的亮度信号外，还要在同一频带内携带色度信

息的色度信号。

3、三种制式的共同点：1.用Y信号作兼容信号，占全部频带 2.选色差信号压缩带宽

3.色差信号用副载波传送（小孩）亮度信号高频区空隙较大（把小孩抱到这里挤一挤）

把色度信号“搬移”到高频段——调制；不是电视台发射的载波——称“副载波”

4、NTSC（P106，图3-11、3-12）美国频分复用
