动力转向泵结构原理与匹配设计汇总

动力转向泵结构原理与匹配设计汇总

转向系统概要一、转向系统作用1、按驾驶员的意志改变或保持车辆的行驶方向;2、减缓来自路面的冲击,并保持适当的路感;二、转向系统分类三、转向系统工作原理图示齿轮o动力耗缸动力祐塞储抽確方向盘同抽管轮穀高压管油量调节阀控制阀转向肋力泵曲轴皮带轮拉杆體头[Xzz®齿条G '四、液压助力转向系统构成与功能1 2动力转向泵结构原理一、动力转向泵的作用1、动力转向泵是液压动力转向系统的动力源,它通过发动机作为传动介质,将机械能转换为液压能,转向器通过油泵输出的液压油把液压能转换成机械能,从而起到减轻驾驶员操作强度,提高整车可操纵性的作用;2、通过压力安全阀控制动力转向管路内部压力,确保转向系统安全;3、通过流量控制阀控制转向系统流量,保证车辆高速行驶时驾驶员转向手感二、动力转向泵的分类1、从配车型分,可分为:商用车转向泵和乘用车转向泵。

2、从结构形式分,可分为:叶片式转向泵、齿轮式转向泵、柱塞式转向泵;其中双作用叶片式转向泵因其尺寸小、噪音低、容积效率高等优点在各种车型中被广泛采用。

3、从驱动形式分,可分为:齿轮驱动式转向泵、皮带轮驱动式转向泵、十字滑键(花键)式转向泵;其中皮带轮驱动转向泵主要用于驱动扭矩较小的乘用车,在商用车上齿轮驱动式和十字滑键式较为普遍。

三、动力转向泵的构成目前汽车用转向泵多为双作用叶片式转向泵,其主要由普通双作用叶片泵、流量控制阀和压力安全阀组成;双作用叶片泵提供高压油,流量控制阀保证转向泵输出适合整车需求的流量,压力安全阀控制转向泵的最高输出压力,对于发动机功率较小的汽油机, 还应配备压力开关。

四、动力转向泵爆炸图1.驱动轮2.驱动轴3.卡簧4.油封5. 轴承6.泵 体7.钢球8. 压力开关组件9. O 型密封圈10.压力板11.定子12.叶片13.转子14.螺栓15.泵盖16.密封圈17. 定位销18.保护堵19.螺栓 20.进油管21.O 型密封圈22.阀堵23.弹簧24.滑阀组件 五、泵的工作原理流量控制阀压力安全阀叶片式转向泵如下图所示,驱动轮带动转子旋转后,叶片在离心力的作用下 张开,并与定子、转子、配油盘共同形成工作腔,当转子与叶 片从定子内表面的小圆弧区向大圆弧区转动时,两个叶片之间的容积增大,压力减小,通过配油盘的吸油口吸油;由大圆弧 区转到小圆弧区时,两个叶片之间的容积缩小,压力增加,通 过压力板的排油口排油,排出的高压油通过转向油管进入转向 器,提供转向助力。

助力转向泵工作原理

助力转向泵工作原理

助力转向泵工作原理
转向泵是车辆转向系统的核心部件之一,它的工作原理是通过驱动马达将液压能转化为机械能,从而实现车辆的转向。

转向泵内部有一个小齿轮和一个大齿轮,它们通过一根轴连接在一起。

当马达开始工作时,马达的转动会引起小齿轮的运动。

小齿轮与大齿轮之间有一定的齿轮比,当小齿轮转动时,大齿轮也会跟随转动。

大齿轮和小齿轮之间有一个液压腔,这个液压腔中充满了液压油。

当小齿轮与大齿轮之间有空隙时,液压油会进入液压腔中,从而形成一定的压力。

这个压力会驱动液压油流向车辆转向系统的其他部件,如液压缸和转向机构。

当液压油流向转向机构时,转向机构会按照液压油的流动方向进行相应的转动。

如果驾驶员希望将车辆向左转,液压油会流向左转方向的转向机构,从而实现车辆的左转。

反之,如果驾驶员希望将车辆向右转,液压油会流向右转方向的转向机构,从而实现车辆的右转。

需要注意的是,转向泵的工作原理虽然简单,但它需要与其他转向系统的部件密切配合才能正常工作。

只有当转向泵、液压缸和转向机构等部件配合无误时,车辆才能顺利实现转向动作。

总之,转向泵通过将马达的机械能转化为液压能,驱动液压油流向车辆转向系统的其他部件,从而实现车辆的转向动作。

它是车辆转向系统中不可或缺的重要组成部分。

动力转向泵的结构原理与匹配设计方案汇总

动力转向泵的结构原理与匹配设计方案汇总

转向系统概要一、转向系统作用1、按驾驶员的意志改变或保持车辆的行驶方向;2、减缓来自路面的冲击,并保持适当的路感;二、转向系统分类三、转向系统工作原理图示四、液压助力转向系统构成与功能一、动力转向泵的作用1、动力转向泵是液压动力转向系统的动力源,它通过发动机作为传动介质,将机械能转换为液压能,转向器通过油泵输出的液压油把液压能转换成机械能,从而起到减轻驾驶员操作强度,提高整车可操纵性的作用;2、通过压力安全阀控制动力转向管路内部压力,确保转向系统安全;3、通过流量控制阀控制转向系统流量,保证车辆高速行驶时驾驶员转向手感二、动力转向泵的分类1、从配车型分,可分为:商用车转向泵和乘用车转向泵。

2、从结构形式分,可分为:叶片式转向泵、齿轮式转向泵、柱塞式转向泵;其中双作用叶片式转向泵因其尺寸小、噪音低、容积效率高等优点在各种车型中被广泛采用。

3、从驱动形式分,可分为:齿轮驱动式转向泵、皮带轮驱动式转向泵、十字滑键(花键)式转向泵;其中皮带轮驱动转向泵主要用于驱动扭矩较小的乘用车,在商用车上齿轮驱动式和十字滑键式较为普遍。

三、动力转向泵的构成目前汽车用转向泵多为双作用叶片式转向泵,其主要由普通双作用叶片泵、流量控制阀和压力安全阀组成;双作用叶片泵提供高压油,流量控制阀保证转向泵输出适合整车需求的流量,压力安全阀控制转向泵的最高输出压力,对于发动机功率较小的汽油机, 还应配备压力开关。

1.驱动轮2.驱动轴3.卡簧4.油封5.轴承6.泵体7.钢球8. 压力开关组件9. O 型密封圈 10.压力板11.定子12.叶片 13.转子 14.螺栓 15.泵盖 16.密封圈 17.定位销 18.保护堵19.螺栓 20.进油管 21.O型密封圈 22.阀堵 23.弹簧 24.滑阀组件五、泵的工作原理如下图所示,驱动轮带动转子旋转后,叶片在离心力的作用下张开,并与定子、转子、配油盘共同形成工作腔,当转子与叶片从定子内表面的小圆弧区向大圆弧区转动时,两个叶片之间的容积增大,压力减小,通过配油盘的吸油口吸油;由大圆弧区转到小圆弧区时,两个叶片之间的容积缩小,压力增加,通过压力板的排油口排油,排出的高压油通过转向油管进入转向器,提供转向助力。

动力转向系统的原理

动力转向系统的原理

动力转向系统的原理
动力转向系统是将发动机的功率转变为车辆转向力的装置,其原理主要包括以下几个方面:
1. 动力转向系统使用了液压助力装置,通过液压力将发动机功率转变为转向力。

液压助力装置由一个液压泵、液压缸和液压油组成。

当驾驶员转动方向盘时,液压泵被带动并增加液压油的压力,然后将液压油传送到液压缸中,产生转向力。

2. 动力转向系统还包括了转向柱、转向齿轮和转向机构。

当驾驶员转动方向盘时,转向柱传递转动力给转向齿轮,在转向齿轮的作用下,变向力传递给转向机构,从而改变车辆的转向角度。

3. 动力转向系统还使用了传感器和控制单元。

传感器会感知车辆的转向角度、车速和路面情况等信息,并将这些信息传递给控制单元。

控制单元根据接收到的信息,控制液压助力装置的工作状态,调整转向力的大小和方向,以满足驾驶员的转向需求。

总的来说,动力转向系统通过利用液压助力装置将发动机功率转变为车辆转向力,通过转向柱、转向齿轮和转向机构,改变车辆的转向角度。

同时,传感器和控制单元感知并调整液压助力装置的工作状态,以保证驾驶员的转向需求。

动力转向的原理

动力转向的原理

动力转向的原理动力转向是一种辅助汽车转向的技术,它利用汽车动力系统的力量来辅助驾驶员转动方向盘,使得转向更加轻松和精确。

动力转向的原理是通过将引擎的动力传递到转向系统,从而增加转向助力,减小驾驶员需要施加的力量。

在动力转向系统中,主要包括液压助力转向和电动助力转向两种形式。

下面将对这两种转向系统的原理进行详细阐述。

液压助力转向系统的原理是利用液压力来辅助转向。

它由液压泵、控制阀、油箱和助力器等组成。

当驾驶员转动方向盘时,液压泵将引擎的动力转化为液压压力,通过控制阀控制液压压力的传递和流向。

液压压力进入助力器,助力器会根据转向的力量和方向来增大或减小液压压力,然后将压力传递给机械转向系统,从而减小驾驶员所需要施加的力量。

电动助力转向系统的原理则是通过电机来辅助转向。

它由电机、电控单元、转向传感器和转向开关等组成。

当驾驶员转动方向盘时,转向传感器会检测到方向盘转动的力度和方向,并将这些信息传递给电控单元。

电控单元会根据转向的力度和方向来控制电机的运转。

电机通过一个齿轮减速器将电能转化为机械能,并将机械能传递到机械转向系统,从而减小驾驶员所需要施加的力量。

动力转向系统的优势主要体现在以下几个方面:首先是转向更加轻松和精确。

动力转向系统能够减小驾驶员所需要施加的转向力量,使得转向更加轻松和灵活。

尤其是在低速行驶和停车时,驾驶员只需轻轻转动方向盘,即可完成转向操作。

其次是提高了驾驶的安全性。

动力转向系统能够使得转向更加稳定和准确,降低了转向时的误差和不稳定性,减小了发生交通事故的概率。

再次是方便了驾驶员的操控。

动力转向系统能够根据驾驶员的指令和行驶情况,自动调节转向助力的大小和方向,使得驾驶员能够更加方便地操控汽车。

例如,在高速行驶时,动力转向系统会减小转向助力,使得方向盘更加稳定和灵敏。

最后是提高了驾驶的舒适性。

动力转向系统能够减小驾驶员所需要施加的力量,使得转向更加轻松和舒适。

尤其是在长时间驾驶时,驾驶员的疲劳程度明显减小。

电动转向油泵总成参数匹配及控制策略研究

电动转向油泵总成参数匹配及控制策略研究

电动转向油泵总成参数匹配及控制策略研究电动转向油泵总成是现代汽车中的重要组成部分,作为转向助力系统的核心元素,其性能参数的匹配和控制策略的合理设计将直接影响车辆的行驶稳定性、安全性和舒适性。

因此,对电动转向油泵总成参数匹配及控制策略的研究具有重要的理论和实用价值。

电动转向油泵总成的参数主要包括驱动电机功率、转速和扭矩、油泵排量和压力等,这些参数之间的匹配关系对于确保汽车稳定行驶和灵活转向具有至关重要的作用。

首先,在电动转向油泵总成的驱动电机方面,应根据汽车的用途、载荷和行驶环境等因素来确定合适的功率、转速和扭矩;其次,油泵排量和压力的选择应与车辆的制动系统、转向系统和悬挂系统等相互匹配,以实现良好的协同工作效果。

在电动转向油泵总成的控制策略方面,需要考虑到转向助力的需要、驾驶员行为和路面状况等因素,在保证车辆稳定性和安全性的前提下,尽可能提高驾驶员的舒适性。

例如,通过反馈控制技术实现对转向助力的精确控制,进而提高车辆的操控性;通过智能化控制和预测算法,实现对路面状况的感知和预测,从而优化转向助力的输出控制,提升驾驶员的行驶体验。

此外,还可以通过优化驾驶模式的切换策略,使车辆在不同路况和驾驶条件下表现出更合理、更高效的转向助力行为。

总之,电动转向油泵总成参数匹配和控制策略的研究是一个具有挑战性和实用性的课题,其结果将为汽车制造业和相关的技术领域提供重要的理论支撑和实用价值,从而为推动智能汽车和智慧交通的发展贡献力量。

除了以上提到的参数匹配和控制策略外,电动转向油泵总成的设计也是需要注意的要素。

在设计上,应采用轻量化和紧凑化的设计理念,以减少整车重量和占用空间。

同时,在材料和制造工艺上,应采用先进的技术,如3D打印、汽车轻量化材料等,以提高总成的质量和耐用性。

此外,为了满足不同车辆的需求,电动转向油泵总成还需要满足不同的工作模式,如智能驾驶、自动泊车和低速爬坡等。

相应地,控制策略也需要根据不同的工作模式做出相应的调整和优化,以确保总成的稳定性和安全性。

动力转向系的组成及工作原理

动力转向系的组成及工作原理

动力转向系的组成及工作原理-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII动力转向系的组成及工作原理组成:动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。

转向油泵安装在发动机上,由曲轴通过皮带驱动并向外输出液压油。

转向油罐有进、出油管接头,通过油管分别与转向油泵和转向控制阀联接。

转向控制阀用以改变油路。

机械转向器和缸体形成左右两个工作腔,它们分别通过油道和转向控制阀联接四轮转向系低速行驶时,反向偏转,以降低转弯半径;中速行驶时,同向偏转,以提高转向灵敏度高速行驶时,同向偏转,以提高汽车的行驶稳定性。

转向系的功用与组成功用:改变或恢复汽车行驶方向的专设机构。

组成:转向操纵机构功用:是将驾驶员转动转向盘的操纵力传给转向器。

转向器功用:增大转向盘传到转向节的力,并改变力的传递方向转向传动机构功用:是将转向器输出的力和运动传到转向桥两侧的转向节,使两侧转向轮偏转,且使两转向轮偏转角按一定关系变化,以保证汽车转向时车轮与地面的相对滑动尽可能小⑴齿轮齿条式转向器③特点:结构简单、工作可靠、使用寿命长、不需要调整齿轮齿条的间隙。

⑵循环球式转向器①组成:一般有两级传动副,第一级是螺杆螺母传动副,第二级是齿条齿扇传动副。

②工作过程:转向螺杆转动时,通过钢球将力传给转向螺母,螺母即沿轴向移动。

同时,在螺杆及螺母与钢球间的摩擦力偶作用下,所有钢球便在螺旋管状通道内滚动,形成"球流"。

在转向器工作时,两列钢球只是在各自的封闭流道内循环,不会脱出。

行驶系一、行驶系的功用(1)承受汽车的总质量;(2)把来自于传动系的扭矩转化为地面对车辆的牵引力;(3)承受汽车所受外界力和力矩,保证汽车正常行驶;(4)缓和路面对车身的冲击和振动。

二、行驶系的组成由车架、车桥、车轮和悬架组成。

车架种类:边梁式、中梁式、综合式车架.车桥二、分类(1)根据悬架不同:整体式、断开式;(2)根据车轮作用:转向桥、驱动桥、转向驱动桥、支持桥。

汽车转向泵原理

汽车转向泵原理

汽车转向泵原理
汽车转向泵是一种用于转向系统的液压泵,其工作原理是利用液体的压力来提供动力,将人的转向力转化为车轮的转向力,实现车辆的转向操作。

汽车转向泵通常由一个叶轮、一个排放孔和一个液体进口组成。

当车辆转向时,驱动发动机带动泵的叶轮旋转,增加液体的压力。

高压液体通过液体进口进入泵内,然后被泵叶轮离心力推送到泵的排放孔。

在液体流动过程中,液体的高压通过液体管路传递到转向机构,进而通过转向机构将液压能转化为机械能,从而实现车轮的转动。

当驾驶员转动方向盘时,转向机构将转动力传递给车轮,实现车辆的转向。

同时,汽车转向泵还通过回路系统将使用过的液体再次回流到液体进口,以保证液体的循环使用。

这样可以提高泵的效率,减少能量浪费,延长泵的使用寿命。

总之,汽车转向泵利用液体的压力来转换驾驶员的转向力,将液压能转化为机械能,实现车辆的转向操作。

这一原理使得驾驶员在转向时能够感受到较小的阻力,提高了驾驶的舒适性和安全性。

动力转向器工作原理

动力转向器工作原理

动力转向器工作原理动力转向器是一种常见的汽车动力传动系统组件,它起着转向和增加驾驶舒适性的作用。

本文将介绍动力转向器的工作原理,包括其结构组成、工作流程、作用机理以及常见故障及维修方法。

一、动力转向器的结构组成动力转向器通常由液压泵、液压缸、转向阀和流量控制装置等部件组成。

在实际应用中,还可能包括传感器、控制模块等辅助部件。

下面将逐一介绍各部件的作用和结构特点:1.液压泵:液压泵通常由齿轮泵、叶片泵或柱塞泵组成,其作用是将发动机输出的动力转化为液压能量,为液压转向系统提供动力源。

2.液压缸:液压缸是动力转向器中的执行元件,一般是单作用缸或双作用缸。

在转向操作时,液压缸会受控制器发出的指令,通过液压力来实现转向运动。

3.转向阀:转向阀的主要作用是调节液压系统的流量方向和流量大小,使转向操作更加精准和平稳。

通常转向阀会根据传感器的信号,自动调节系统的流量分配和流向,以实现不同工况下的转向要求。

4.流量控制装置:流量控制装置可确保液压系统的流量在一定范围内,使转向操作更加舒适和稳定。

在高速行驶时,流量控制装置可以增大液压流量,提高操控性能;而在低速行驶或停车时,可以减小液压流量,以提供更大的转向力。

5.辅助部件:在一些高级汽车上,动力转向器可能还会配备传感器、控制模块等辅助部件,用于感知车辆运动状态、路面情况和驾驶意图,从而对转向系统进行智能控制。

二、动力转向器的工作流程动力转向器的工作流程主要包括液压泵的工作、液压缸的运动和转向阀的调节,一般可以分为如下几个步骤:1.液压泵工作:当车辆发动机启动后,液压泵开始工作,将发动机输出的动力通过传动装置转化为液压能量,并通过液压管路输送至转向系统中。

2.转向阀调节:转向阀根据传感器的反馈信号,调节液压系统的流量方向和大小。

当驾驶员转动方向盘时,转向阀会接收到相应的信号,并指示液压缸进行转向动作。

转向阀会根据车速、路面情况等因素,自动调整系统的流量分配,确保转向操作的精准和稳定。

简述液压式动力转向系统的组成和工作原理。

简述液压式动力转向系统的组成和工作原理。

简述液压式动力转向系统的组成和工作原理。

液压式动力转向系统由以下组成部分组成:
1. 动力源:通常是由车辆的发动机通过传动装置连接到一台液压泵,用来产生液压压力。

2. 液压泵:将液压油从液压油箱抽取,并提供高压液压油流向转向装置。

3. 转向阀:控制液压油的流向和压力,通过操作员的方向盘输入力来调节转向的角度。

4. 液压缸:将液压油的压力转化为力矩,通过推拉杆或者活塞臂连接到车轮,实现转向。

5. 液压油箱:储存液压油,并通过液压泵供给液压系统。

6. 油管和接头:将液压油连接到液压泵、转向阀和液压缸。

液压式动力转向系统的工作原理如下:
1. 当驾驶员转动方向盘时,转向阀打开/关闭液压油的流向。

2. 液压泵抽取液压油并提供高压液压油流入转向阀。

3. 转向阀根据驾驶员的输入,调节液压油的流量和压力,将液压油引导到液压缸。

4. 液压油通过液压缸,将压力转化为力矩,并通过推拉杆或者活塞臂作用在车轮上,使车辆转向。

5. 当转向动作完成后,液压泵停止工作,转向阀关闭液压油的流向,液压油回流至液压油箱中。

通过液压式动力转向系统,驾驶员可以轻松地控制车辆的转向,减少了驾驶的劳力,并提供了更好的操控性能。

转向助力泵工作原理

转向助力泵工作原理

转向助力泵工作原理助力泵(power steering pump)是一种用于汽车动力转向系统的关键部件,旨在增加驾驶员操作转向时所需的努力。

它通过利用发动机的动力,帮助驾驶员轻松地转动方向盘,同时提供更好的转向稳定性和操控性。

助力泵的工作原理可以简单地描述为:通过车辆发动机带动的设备驱动助力泵的转子旋转,导致助力泵内部的工作油流动。

这种流动产生的油压通过液压管路传递到动力转向系统的辅助装置上,进一步作用于转向机构,从而减小驾驶员转动方向盘所需的力。

下面将详细介绍助力泵的工作原理:1. 助力泵结构和装置:助力泵通常由一个外壳、一个传动轴和一个转子组成。

外壳包含工作油箱,传动轴与发动机曲轴相连,而转子是助力泵的核心部件,负责将机械能转换为液压能。

2. 助力泵的驱动方式:助力泵的驱动方式分为两种类型:负荷感应式助力泵和恒定感应式助力泵。

- 负荷感应式助力泵:负荷感应式助力泵根据驾驶员对方向盘施加的力量来调整助力泵的输出。

当驾驶员施加更大的力量时,助力泵会产生更高的油压,从而提供更强的辅助力。

这种方式下,助力泵的输出与驾驶员元件(如转向力传感器)之间通过各种复杂的机械和电子装置进行控制。

- 恒定感应式助力泵:恒定感应式助力泵则是以恒定的参数工作。

它通过设定一个固定的油压输出值来稳定辅助力,不随驾驶员所施加的力量而变化。

驾驶员转动方向盘时,助力泵会提供相同的辅助力,并保持其输出恒定。

3. 助力泵的工作过程:助力泵的工作过程可分为吸油、压油和回油三个阶段。

- 吸油阶段:当发动机运转时,助力泵通过传动轴旋转。

此时,转子内部会产生压力区和真空区。

在真空区,助力泵的吸入口处产生较低的压力,使周围油液从工作油箱被抽入助力泵。

- 压油阶段:随着转子的旋转,液体会在压力区进一步压缩,从而形成高压油液。

同时,这些高压油液被送入液压管路,传递到动力转向系统中的辅助装置。

- 回油阶段:经过辅助装置产生的工作压力后,工作油流向导流阀。

动力转向系统的工作原理

动力转向系统的工作原理

(2)动力转向系统的工作原理动力转向系统是在机械式转向系统的基础上加一套动力辅助装置组成的。

如下图,转向油泵6安装在发动机上,由曲轴通过皮带驱动并向外输出液压油。

转向油罐5有进、出油管接头,通过油管分别与转向油泵和转向控制阀2联接。

转向控制阀用以改变油路。

机械转向器和缸体形成左右两个工作腔,它们分别通过油道和转向控制阀联接。

当汽车直线行驶时,转向控制阀2将转向油泵6泵出来的工作液与油罐相通,转向油泵处于卸荷状态,动力转向器不起助力作用。

当汽车需要向右转向时,驾驶员向右转动转向盘,转向控制阀将转向油泵泵出来的工作液与R腔接通,将L腔与油罐接通,在油压的作用下,活塞向下移动,通过传动结构使左、右轮向右偏转,从而实现右转向。

向左转向时,情况与上述相反。

液压动力转向系统示意图l.转向操纵机构2.转向控制阀3.机械转向器与转向动力缸总成4.转向传动结构5.转向油罐6.转向油泵R.转向动力缸右腔L.转向动力缸左腔汽车动力转向器的类型及工作原理作者:admin 来源:不详发布时间:2007-2-7 6:13:45减小字体增大字体采用动力转向系统的汽车转向所需的能量,在正常情况下,只有小部分是驾驶员提供的体能,而大部分是发动机(或电机)驱动的油泵(或空气压缩机)所提供的液压能(或气压能)。

用以将发动机(或电机)输出的部分机械能转化为压力能,并在驾驶员控制下,对转向传动装置或转向器中某一传动件施加不同方向的液压或气压作用力,以助驾驶员施力不足的一系列零部件,总称为动力转向器。

下面介绍动力转向器的类型及工作原理。

(1)动力转向器的类型按传能介质的不同,动力转向器有气压式和液压式两种。

装载质量特大的货车不宜采用气压动力转向器,因为气压系统的工作压力较低(一般不高于0.7MPa),用于重型汽车上时,其部件尺寸将过于庞大。

液压动力转向器的工作压力可高达10MPa以上,故其部件尺寸很小。

液压系统工作时无噪声,工作滞后时间短,而且能吸收来自不平路面的冲击。

动力转向机油泵的工作原理及诊断方法

动力转向机油泵的工作原理及诊断方法

动力转向泵的工作原理
3) 压力保险开关
发动机低速回转(怠速状态)时,急打方向盘会导致发动机受的负荷变大,使发动机停止运转。在停车或 行驶狭路时容易发生这种情况。这时要是提高发动机怠速转速,就会有利于行驶。但是,频繁的踩油门踏板 会给驾驶者带来驾驶负担。所以,需要保持发动机怠速转速的装置。压力保险开关输出的信号传送到ECU时, ECU根据信号能一时补偿发动机怠速转速,避免转向泵的负荷过大而引起的发动机熄火等现象。
动力转向泵的诊断及维修程序
※ 噪音大体可以分为以下3种形态。 ① 连接部位噪音  ̄ 批量生产更新油泵时发生。  ̄ 能在单个部件中查出问题并能在短时间内改善。 ② 流体音  ̄ 内容同连接部位音。 ③ 振动音  ̄ 生产新车型时容易发生。  ̄ 和车辆的匹配性有关。  ̄ 难以在单个部件中查出问题,解决问题比较难。 4) 振动音(振动所产生的音及呜 ̄的音) 动力转向泵为音源的振动音。
现象及维修方法
■ 现象 方向盘转动比平时“沉重”。 ■ 原因 轮胎压力不足 轮胎过宽 - 轮胎和路面的接触面积大时转向盘转动比较吃力。 动力转向油不足 - 方向盘通过机油压力控制操纵机构,所以机油不足时油压会低下,方向盘“沉重”。 动力转向机齿轮箱不良 - 动力转向机齿轮箱内部不良,机油的循环不通畅时,导致方向盘“沉重”。 四轮定位的变形 - 操纵机构或悬架装置的相关部件受到外部冲击导致四轮定位变形的情况时,会产生方向盘“沉重”现象。 电控动力转向系统不良 - 装置电控动力转向系统(EPS:Electronic control Power Steering)的车辆,根据车速电脑控 制方向盘的操纵力(低速时方向盘操纵轻便,高速时“沉重”)。因此,该系统故障时方向盘转 动会比平时“沉重”。 ■ 维修方法 调节胎压。 检查动力转向油漏油与否,漏油时补充相应的油量。 检查并调整动力转向油泵的驱动皮带的张力。 维修漏油部位。 检查或更换动力转向泵。 检查或更换动力转向器。 调整四轮定位。 检修电控动力转向装置。

转向泵结构及工作原理

转向泵结构及工作原理

转向泵结构及工作原理转向泵是汽车转向系统中的重要组成部分,主要起到将驾驶者的转向指令转化为液压信号,通过液压力来驱动转向装置,从而实现汽车转向的功能。

本文将重点介绍转向泵的结构和工作原理。

一、转向泵的结构转向泵一般由泵体、泵盖、转子、分配盘、齿轮等部分组成。

泵体:泵体是转向泵的主体结构,一般由铸铁等材料制成。

泵体内部有一个螺旋的腔室,用于容纳液压油。

泵盖:泵盖安装在泵体上方,用于密封泵体,防止液压油泄漏。

泵盖上还设有进油口和出油口,用于进入和排出液压油。

转子:转子是转向泵的核心部分,它安装在泵体内部的轴上。

转子的外表面铣有一条形状为螺旋线的槽道,当转子转动时,槽道与泵体螺旋腔室之间形成一个密封的腔室,液压油被抽入腔室并被压缩。

分配盘:分配盘位于泵体和泵盖之间,它由一组由齿轮推动的杆连接。

分配盘有多个沟槽,将腔室中的液压油分配到不同的出油口。

齿轮:齿轮是转向泵的动力传递部分,通过发动机的动力输出轴带动齿轮转动,进而带动转子和分配盘的运动。

二、转向泵的工作原理转向泵的工作原理是基于液压力的传递,主要分为吸油行程和压油行程两个阶段。

吸油行程:当发动机运转时,齿轮带动转子转动,在转子的作用下,液压油从进油口进入泵体的螺旋腔室。

同时,分配盘会随着转动,将液压油从腔室中引导到出油口。

这个过程中,泵体和分配盘之间的腔室会逐渐放大,使得液压油产生吸力并被抽入腔室。

当分配盘转到一定位置时,液压油会进入压油行程。

压油行程:当液压油被吸入腔室后,当分配盘继续转动时,液压油被压缩,并通过分配盘上的沟槽被引导到转向装置。

转向装置中的活塞会受到液压油的压力作用,产生推力,从而带动转向机构转动,实现车辆的转向。

总结:转向泵的工作原理是通过液压力的传递来实现车辆的转向功能。

在吸油行程中,液压油被抽入泵体的腔室;在压油行程中,液压油被压缩并通过分配盘引导到转向装置,推动转向机构转动,实现车辆的转向。

转向助力泵工作原理

转向助力泵工作原理

转向助力泵工作原理
转向助力泵是汽车转向系统中的一个重要组成部分,主要是通过泵的工作产生的压力来提供转向时所需的力量。

其工作原理如下:当驾驶员转动方向盘时,转向助力泵会接受到一个信号,开始工作。

泵内装有一个液压装置,通过泵的工作将油液压缩后推送到转向装置,从而产生所需的助力。

转向助力泵内部还装有减震装置,可以减少系统中的冲击和振动,从而使转向更加平稳。

需要注意的是,转向助力泵工作时需要使用特殊的助力泵油,否则会影响泵的正常工作和寿命。

同时,定期检查和更换助力泵油也是保证系统正常工作的重要措施。

总之,转向助力泵是汽车转向系统中不可或缺的一部分,其工作原理简单而又有效,能够有效提高汽车的驾驶体验和安全性。

转向助力油泵基础知识-

转向助力油泵基础知识-

,与 负压,
3
转向助力泵工作原理
转ཧ஻ȇଝ控஡
泵具


过 压输
孔 转 机。
1)当泵 过 ,导 压过高, 过高

, 控 阀开 工 :阀 动到
Hale Waihona Puke 侧, 开 泵进口 路,动 转


2)当动 转 系统 到轮 较大 (
路 状况 驱动 况)时, 压

阀 端 开口处,阀 侧 动,减

进口 路
,转机
加。动

加。
过 孔 ,压 损 , 孔两侧压 同
气、 气 为 发动机 车辆
压 转 系统
时,
转泵
加 个压 开关。
这 为:
车辆
转 时, 转 泵为转
供,其
发动机 供
功 , 发动机
运,加
功 可能导 发动机负载过大
。,
进转
时, 提升发动机输 功 。
泵内 加压 开关,当 泵内建 压
较大功 时启动压 开关, 号传递给
发动机ECU,发动机ECU控 电 节气门 加开度, 高发动机输 功 。

泵识训
1
-目 录-
1
转向系统概要
2
转向助力泵结构
3
转向助力泵工作原理
4
转向助力泵要求与试验
5
见故 及
6
转向系统发展
1
转向系统概要
来改变
汽车 驶 倒


系统 求:
1)转 轮具 动 能 。
2) 驶状态 ,转 轮 得产
,转 盘没 摆动。
3)转 灵 , 转弯 径 。
4) 纵轻 。
5)转 轮传给转 盘
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常规的循环球转向器压力一般取10~15MPa,齿轮 齿条式转向器一般取8MPa左右,这个范围内的压 力基本能满足车辆的原地转向功能。压力取高,对 转向器本身没有多大的影响,但对泵的影响比较大 。这一点主要是体现在方向打死舵的情形。前面说 过,国外的转向器都有行程限位阀,而国内很多产 品都没有装,而且产品质量也难以保证,打死舵将 会使油泵的压力急剧升高,直到安全阀卸荷为止, 这将严重加剧转向泵的磨损并提早损坏。
一般取Qp≥(1.05-1.1)Qmax. Qmax 为方向机所需最大流量. 3 转向泵公称排量: 发动机怠速时(转向泵转速一般为650-750 r/min),方向机所需流量。 在怠速时(转向泵限制转速以下),转向泵输出流量与排量的关系为: Q=qt* n ( 其中 qt 为泵的理论排量;n 为怠速时转向泵的转速)。 转向泵排量过小,易出现怠速时转向沉重,排量过大,系统易发热。 4 对应发动机特征转速下的转向泵实际流量要求(怠速,最大扭矩转速 ,标定转速)。
能力不足。
流量和压力的关系
由液压原理中微小流速伯努里方程式可以得到节流 阀口压力差与流量的关系为:
Q ’ C S 0 2△ P /
其中:
△P—阀节流边压力差
S0—阀节流边过流面积
C—流量系数,一般取0.7。
ρ—流体密度
△ P2Q C ,2 2 S ρ028N Q 22 C ρ 2S 02
第二部份:动力转向系统匹配参数
一、转向泵的配套参数
1 转向泵的最大压力: PP= P1+△P P1 为方向机的最大压力;
△P为管路损失,一般取(0.3-0.5)MPa ; a、如果压力很高时,转向依然沉重,应考虑加大缸径; b、如果压力PP<P1 ,必然会导致转向沉重;
转向泵应有可靠压力装置,输出压力不能高于最大工作压力。 2 动力转向泵的控制流量 Qp:
计算出Q1 = 5~6.8 L/min
实际选取流量为6L/min,比较合理。
对于双桥转向系统,还需要根据整车的配置情况, 进行系统流量分析:
双桥转向系统除满足转向器的供油量外,还必须满 足随动转向助力器(简称随动器)的供油需要。随 动器的流量计算方式参照液压缸的流量计算。
综上分析,选取合适的流量对转向器非常重
要,流量选大了,对转向助力泵和系统的效率都
非常不利,选小了,又会导致转向沉重、转向滞
后等非常严重的影响。而选择的依据就是必须要
明确装车状态。尤其是现在有很多转向器,不论
单双桥都适用,装双桥车的时候只需要把随动器
接口打开就行了。所以哪怕是同一型号的方向机
,它所选配的助力泵未必是相同的,所以在转向
泵上做上明确的标识并让经销商理解,这一点对
自动卸荷阀很好的解决了这个问题,即当转向轮
达到极限转角时,卸荷阀自动开启,卸压,即使继续 施加转向力(即手力),系统的压力也不会再升高, 维持在3—5Mpa的压力,当转向轮偏离极限转角时, 自动卸荷阀复位,维持系统压力。
而作为国内产品,在转向器上安装压力安全阀的
寥寥无几,几乎都是在转向泵上带压力安全阀。在中 型车上,带行程限位阀的也为数不多,轻型车上更是 没有,只是在重型车转向器上部分带有行程限位阀, 而且常常因为调整不方便,主机厂又缺乏该方面的技 能,有些干脆不用,形同虚设。
从公式中我们可以看到压力和流量的平方成正比。
流量直接影响到建立压力的速度,也就是说,流量 越大,压力的响应将越快。
对于一个转向系统来说,由于转向器内部结构的限制 和油路布置的限制,系统内必定存在背压。流量越 大,则背压越高。高背压的存在,将减小转向系统 的有效压力,也加剧了转向泵的磨损。但流量偏小 ,将引起转向沉重和明显的转向滞后。
无论是否转向,这套系统都要工作,而且在低速时大转向,需要液压泵输 出更大的功率以获得比较大的助力,所以在一定程度上浪费了发动机的动力 资源。这也可以说是液压助力转向的一个缺点。

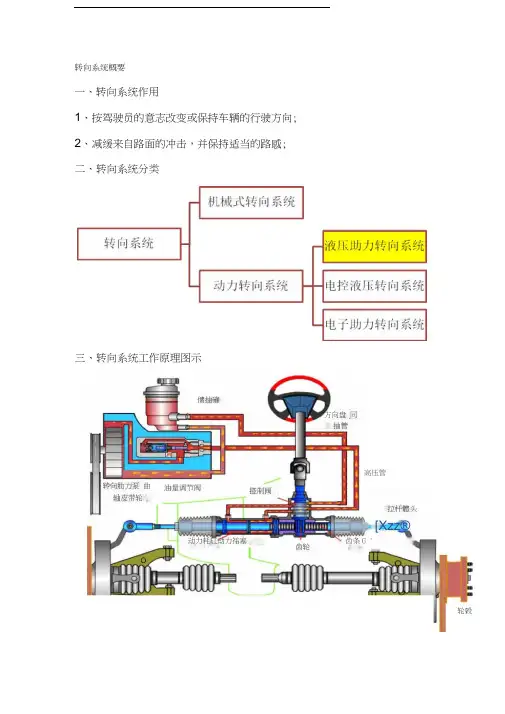

汽车转向系统分类
二、电动助力转向系统 最早的电动转向系统出现在上世纪70年代中期,当时采用这种系
统的目的是:当车辆行驶时,发动机突然停止工作,失去液压助力时 ,防止突然失去对车辆的控制,此时用蓄电池供电的电动转向系统投 入工作。近代电动转向有了进一步发展,主要因为有以下优点:(日 本用得较多,也主要是用于轿车及微车方面)
汽车转向系统分类
助力转向系统,也就是动力转向,目前已经成为绝大多数轿车、载重 车、卡车等车型的标准配置。顾名思义,助力转向系统就是协助驾驶 员作汽车方向调整时,为驾驶员减轻打方向盘强度的装置。
动力转向系统的分类:
液压助力及电动助力转向系统两种
一、液压助力转向系统。(Hydraulic Power Steering )
合流量的选取
转向油泵工作流量的选取是根据方向盘最大瞬 时转速计算的。先计算出满足方向盘最大瞬时 转速所需的理论流量Q0,再确定实际需要的流 量Q1。
汽车方向盘的最大转速n对于轿车来说,按1.5 r/s计算,对于其他车辆来说按照1.25 r/s计算 。
循环球转向器流量计算公式:
Q0=60×T×N×S
一、电动液压助力转向系统 (Elector-Hydraulic Power Steering EHPS)
液压油泵的驱动与发动机无关,改成由智能电控单元ECU控制 的高性能直流无刷电机驱动,它可根据转向的需要向转向机提供压 力油。与液压助力相比,根据不同的车型,油耗的降低可以达到3% 以上。
汽车转向系统分类
助力转向油泵是由普通双作用叶片泵和新增加的溢流阀和安全阀组成, 其结构及工作原理将在后面作具体介绍。
助力转向油泵在实车的安装状态。(转向油泵与发动机的边接形式分: 皮带轮、齿轮、花键及十字连接块等连接方式)
1、不转向时,不消耗功率,比液压助力系统节省燃油3-5%。 2、比液压助力转向系统简捷,无油泵、液压油、油管、油罐等元 件。 3、环保。 目前电动转向在国内应用还不是很普遍,主要存在以下原因: A、技术不成熟。 B、成本高。 C、国内的路面比较复杂,对电机等寿命造成很大影响。
汽车转向系统分类
电动转向系统分类:
第三部份:动力转向油泵简介
动力转向油泵简介
前面已经作了介绍,液压动力转向系统目前在国内应用非常广泛,95% 以上的带动力转向的车辆全部都是采用液压助力方式。因其历史悠久, 技术成熟,所以被广泛利用。助力转向油泵作为转向系统的一个安全件 ,引用量也非常大。

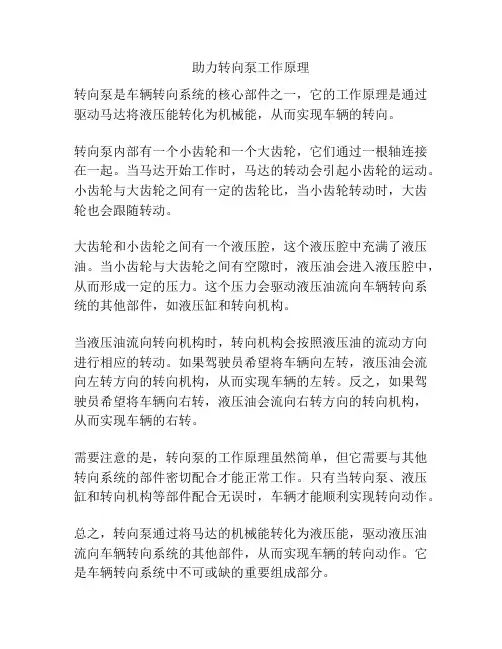

助力转向油泵是转向系统的动力源,它通过发动机作为传动介质,将机 械能转换为液压能,方向机通过油泵输出的液压油把液压能转换成机械 能,从而起到减轻驾驶员操舵的强度,同时提高车辆的可操纵性。
二、电动助力转向系统 (Electrically Power Assisted Steering EPAS EPS)
电动转向系统是一种全自动,且与发动机无关的动力转向系统。这 种系统取消了传 统的液压泵、油管、油罐、 液压油、皮带轮等零件。 与液压转向系统相比燃油 消耗减少4%左右。 图为一种电动转向系统。 由电机、电控单元ECU、 转向器、传感器构成。
液压助力转向系统到现在已经有半个世纪的历史,可以说技术非常成熟, 所以被广泛利用。液压助力转向系统由液压和机械等两部分组成,是以液压 油为动力传递介质,通过液压泵产生的动力来推动转向器,从而实现助力转 向。
液压助力转向系统的液压泵由发动机驱动。为保证汽车原地或低速转向时 的轻便性,液压泵要保证发动机怠速时的流量。
Q0 = 60×1.5r/s×i×△S/106 L / min
实际流量的计算方式同循环球转向器。 举例计算配捷达轿车的齿轮齿条转向器的流量计算
: 该转向机的相关参数:
Mn=1.75 Z=8 βγ=9 deg 缸筒直径 D1=37.5mm 齿条直径D2=22mm 代入公式计算
Q0= 2.9 L /min Q1=(1.5~2) Q0 +0.15Q1
这样的匹配优点在于:
1、转向系统的过载压力通过转向器的压力安全阀卸 荷,形成外部循环,可以降低转向系统的温度,特别 是降低转向助力泵因小循环而产生的局部高温,有利 于保护转向泵和转向器的密封系统。
2、当汽车转向轮处于极限转角时(即最大的转向角 ),转阀全部作用,来自泵的高压油全部进入由转向 螺母与外壳组成的密封腔的一端。继续施加转向力, 这时系统的压力最高,泵在长时间的高压作用下容易 磨损、损坏,此时前桥及转向杆系因所受的拉压力过 大而产生了形变。
转向器和助力泵的 匹配关系
国内外现状研究
对德国ZF、美国SAGINO、英国BURMAN等 公司的动力转向系统研究,无一例外的发现, 他们的转向器除具备正常的转向功能外(即具 备常规的转向控制阀),均带有安全压力阀、 自动行程限位阀等,而在转向油泵上不带有压 力安全阀,转向油泵仅负责提供动力源(即将 机械能转化为液压能)。
一、转向泵的配套参数(续)
5、转向泵在发动机上的安装位置:(转向泵设计需要) a、转向泵安装连接尺寸, b、进出油口位置和尺寸,
c、理论排量, d、方向机流量需求, e 、安全压力。
二、转向系统在使用中的注意事项:
1、转向泵布置时要考虑泵体内不能有存留空气,必要时采取相应的 排气措施。
转向系统排空,一般在转向泵的出油口处排空气即可,具体方 法是在发动机不转动时,拧松出油接头,待有油漏出来后再将出油接 头拧紧,这时起动发动机,左右扳动方向盘,空气便全部被排到储油 罐中,通过呼吸器排到空气中;
Q1= 14 ~18.8 L/min 取Q1 =16 L/min 可以满足转向器的供油要求。
对于齿轮齿条转向器而言,它的计算方式和循环 球转向器不同,整个计算比较复杂。
1、线角传动比公式: i = π×mn×z/cosβγ i表示方向盘转一圈齿条移动的距离 2、有效缸径: △S=1/4×π×(D12-D22) D1 : 缸筒直径 D2 : 齿条直径 理论流量计算公式:
助力泵的退货控制将会起到一定的作用。
