最新中考复习电学动态电路变化计算题专题汇总

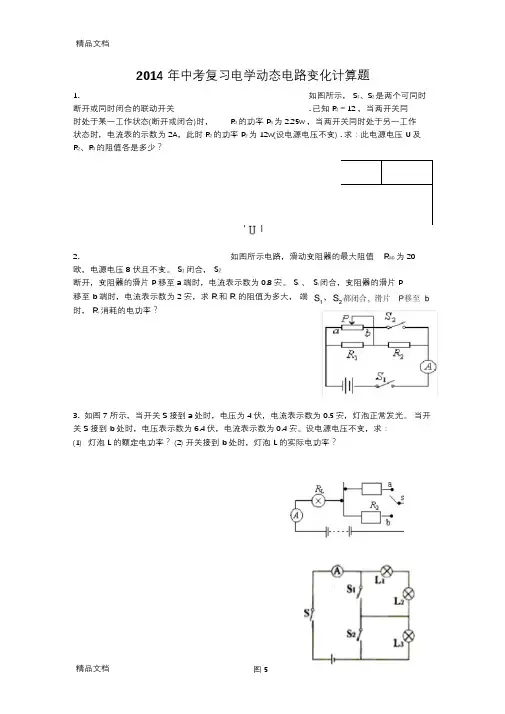

(整理)年中考复习电学动态电路变化计算题专题.
2014 年中考复习电学动态电路变化计算题1.如图所示，S1、S2是两个可同时断开或同时闭合的联动开关. 已知R1＝12 ，当两开关同时处于某一工作状态(断开或闭合)时，R3的功率P3为2.25w ，当两开关同时处于另一工作状态时，电流表的示数为2A，此时R2的功率P2 为12w(设电源电压不变) . 求：此电源电压U 及R2、R3的阻值各是多少？2.如图所示电路，滑动变阻器的最大阻值R ab 为20 欧，电源电压8 伏且不变。
S1闭合，S2断开，变阻器的滑片P 移至a 端时，电流表示数为0.8 安。
S1、 S2闭合，变阻器的滑片P移至b 端时，电流表示数为2 安，求R1和R2的阻值为多大，端时，R1消耗的电功率？3.如图7 所示，当开关 S接到a处时，电压为4伏，电流表示数为0.5 安，灯泡正常发光。
当开关 S接到b 处时，电压表示数为6.4 伏，电流表示数为0.4 安。
设电源电压不变，求：(1)灯泡 L的额定电功率？(2) 开关接到b 处时，灯泡 L的实际电功率？4.如图5所示，电源电压保持不变，灯L1和L2上分别标有“ 6V 3W”和“ 6V 6W”字样，灯L3 上标有“ 12V”，其它字迹模糊不清。
当断开S1，闭合S、S2 时，其中一盏灯能长时间保持正常发光；当断开S2，闭合S、S1时，电流表的示数为0.3A 。
求电源电压和灯L3的额定功率。
5.如图8 所示，电源电压保持不变，滑动变阻器最大阻值为R1=40 ，小灯泡的电阻为10 且保持不变。
当S1、S2均闭合且滑片P滑到b 端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P 置于滑动变阻器中点时，小灯泡L 的功率为10W。
求：（1）电阻R2 的阻值；（2）当S1、S2均闭合且滑片P滑到b 端时，电压表的示数；（3）整个电路消耗的最小功率。
6.如图11所示，电路的电源电压和灯泡电阻不变，流表量程为0～3A，滑动变阻器标有“ 2A”字样。
2024年中考物理专题复习—中考物理动态电路的计算
2024年中考物理专题复习—中考物理动态电路的计算类型一：伏安法电路例1.按图示电源电压恒为6V，小灯泡标有“10Ω0.5A”字样（忽略温度对电阻的影响），滑动变阻器的规格“20Ω1A”，电流表量程为“0~0.6A”、电压表量程为“0~3V”，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。
解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算：1.电流表变化范围最大电流的求法：先根据各元件标志铭牌确定最大电流为0.5A→考虑电压表的安全U=IR=10Ω×0.5A=5V>3V→最大电流为I=U/R=3V/10Ω=0.3A（10Ω+20Ω）=0.2A（对于伏安法电路，滑动变阻器可以接入最大阻最小电流的求法：I=U/R总=6V/值，因为滑动变阻器接入电路阻值越大，电流表和电压表越小，越安全）电流表变化范围：0.2A~0.3A2.电压表变化范围根据公式U=IR计算：0.2A×10Ω=2V，0.3A×10Ω=3V电压表变化范围为：2V~3V3.小灯泡电功率变化范围根据公式P=I2R计算：（0.2A）2×10Ω=0.4W，（0.3A）2×10Ω=0.9W小灯泡电功率变化范围为：0.4W~0.9W4.滑动变阻器变化范围U/I计算：6V/0.2A=30Ω，30Ω－10Ω=20Ω；6V/0.3A=20Ω，20Ω－10Ω=10Ω根据公式R总=滑动变阻器变化范围为：10Ω~20Ω类型二：电压表与滑动变阻器并联电路例2.如图所示的电路中，灯L标有“3V0.9W”、滑动变阻器R上标有“30Ω1A”的字样，电压表量程为0~3V，若电源电压为4.5V，为了保证电路中各元件安全工作，求：电流表变化范围、电压表变化范围、小灯泡电功率变化范围、滑动变阻器变化范围。
解题思路：先求电流表变化范围→其他物理量根据电流表变化范围选择含有电流的公式进行计算1.电流表变化范围最大电流的求法：先根据各元件标志铭牌确定最大电流为：I＝P/U=0.9W/3V=0.3A→当电路中电流最大时，电压表最小，不需要考虑电压表的安全→最大电流为0.3A最小电流的求法：灯的电阻为：R=U2/P=（3V）2/0.9W=10Ω当电压表为3V时灯泡两端电压为：U L=U电－U R=4.5V－3V=1.5V电流为：I=U/R=1.5V/10Ω=0.15A（对于该电路，当电压表示数最大时，滑动变阻器接入电路的阻值最大，此时电流最小）电流表变化范围：0.15A~0.3A2.电压表变化范围根据公式U=IR计算：0.15A×10Ω=1.5V，4.5V－1.5V=3V；0.3A×10Ω=3V，4.5V－3V=1.5V电压表变化范围为：1.5V~3V3.小灯泡电功率变化范围根据公式P=I2计算：（0.15A）2×10Ω=0.225W，0.32A×10Ω=0.9W小灯泡电功率变化范围为：0.225W~0.9W4.滑动变阻器变化范围U/I计算：4.5V/0.15A=30Ω，30Ω－10Ω=20Ω；4.5V/0.3A=15Ω，15Ω－10Ω=5Ω根据公式R总=滑动变阻器变化范围为：5Ω~20Ω类型三：真实情景例3.如图为一种握力计和它的工作原理示意图。
2024-2025学年秋季九年级物理上册培优专题训练：动态电路分析与计算
2024-2025学年秋季九年级物理上册培优专题训练动态电路分析与计算重难专练：1.如图所示，电源电压保持不变，表1、2、3是电流表或电压表，滑动变阻器R₂的滑片P 在中点，闭合开关S，三只电表均有示数.当滑片P 向左移动时，下列说法正确的是( )A.若电阻串联，1、3是电压表，则表2示数变大B.若电阻串联，1、3是电压表，则表2示数不变C.若电阻并联，1、3是电流表，则表2示数变小D.若电阻并联，1、3是电流表，则表2示数变大2.如图所示，电源电压恒定不变，闭合开关S，若滑片P 向上移动，下列说法正确的是( )A.电流表示数变小，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变大，电压表示数变小D.电流表示数变大，电压表示数不变3.如图甲是小明设计的自主探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值为20Ω，电流表量程为0~0.6 A，电压表量程为0~3V.选项中是小明对此电路通过计算分析作出的几个判断，其中正确的是( )A.通过灯泡的电流与灯泡两端电压成正比B.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮C.变阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗D.为保证电路各元件安全，滑动变阻器阻值只能在5~10Ω范围内调节4.如图所示，电源电压为15 V 保持不变，滑动变阻器的滑片在最右端.闭合开关S₁，断开开关S₂，滑片P移至中点附近时，电流表的示数是0.5A；保持滑片P不动，闭合开关S₂，断开开关S₁时，电流表的示数是0.2A，则电阻R₃的阻值是( )A.20ΩB.30 ΩC.45ΩD.50 Ω5.在如图所示的电路中，电源电压保持不变，R为定值电阻.闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I.选项中分析正确的是( )A.△V,变大变小不变先变小后变大6.如图所示，小明制作了一个利用电压表测物体重力的测重计，它能通过电压表表盘示数算出所放物体重力的大小.电源电压为3 V，定值电阻. 为一竖直固定光滑金属棒，总长5cm，阻值为20 Ω，其阻值与对应棒长成正比.整个实验过程弹簧均在弹性限度内，弹簧受到1 N的拉力时，伸长量为0.5cm.当秤盘内不放任何重物时，滑片P恰好处于a点.闭合开关，当秤盘内所放钩码个数增多时，电压表示数将(选填“增大”“减小”或“不变”)；当秤盘内放入4 N的重物时，电压表的示数为V，该测重计的量程为N.7.空气质量指数是环境监测的重要指标，表中的空气质量等级是按照空气质量指数A划分的.某地为提高人民生活质量，每天都使用空气质量检测仪对空气质量进行检测，如图是其工作原理电路图.图中电压表显示空气质量指数，已知电源电压U=18 V,电压表量程为0~15 V,定值电阻R₀的阻值为100 Ω，气敏电阻阻值R与A的关系为空气质量指数A 0~50 51~100 101~150 151~200 201 ~300 >300 空气质量等级优良轻度污染中度污染重度污染严重污染(1)通过计算，判断电压表示数为12 V 时对应的空气质量等级；(2)更换定值电阻R₀可改变检测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=500，则更换后的定值电阻R₀应为多大?。
2023年中考物理分类复习—动态电路计算
2023年中考物理分类复习—动态电路计算1.如图，电源电压不变，将滑动变阻器滑片P从某一位置移动到另一位置时，电流表示数相应由0.3A变为0.5A，电压表的示数变化了2V，那么定值电阻的电功率改变量是（）A.0.2WB.0.4WC.1.0WD.1.6W2.如图所示，当开关S闭合时，电流表示数为0.9A，当开关S断开时，电流表示数为0.5A，则（）A．开关S闭合时，通过L1的电流为0.5AB．通过L2的电流为0.4AC．开关S闭合时，通过L1的电流为0.4AD．以上都不对3.如图所示为小明家的淋浴水温自动调节系统的电路原理图，其中电源电压恒为6V，R0阻值为10Ω不变，R为热敏电阻，安装在水箱中，其阻值与温度的关系如表所示。
当电流表示数超过0.2A时，热水器停止加热。
闭合开关S，下列说法正确的是（）A. 水温升高，电压表与电流表示数的比值变大B. 水温为40℃时，电流表的示数为0.2AC. 该电路的最大电功率为1.44WD. 为使热水器在更低温停止加热，可增大R0的阻值4.如图所示的电路，电源电压为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω 1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列说法正确的是（）A．电路中最大电流为0.6AB．电路的最大功率为2.5WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω5.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示。
电源电压恒为4.5V，电压表量程选择“0～3V”，滑动变阻器规格为“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略温度对灯丝电阻变化）。
在不损坏电路元件的情况下，下列判断正确的是（）A．电路中电流变化范围是0.18～0.5AB．滑动变阻器消耗的最小功率是0.648WC．该电路的最大功率是2.15WD．滑动变阻器阻值变化范围是4～10Ω6.如图甲所示的电路中，电源电压恒为6V，R1为定值电阻。
中考物理一轮复习 电功率之动态电路计算(有简单答案)
学员姓名：年级：初三辅导科目：物理授课日期授课时段授课主题电功率之动态电路计算一、单选题1．如图甲所示，电源电压恒定，灯泡L标有“6V 3W”，R0为定值电阻。
闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，将滑动变阻器的滑片P由某一端点移动到某一位置过程中，U2与U1的变化关系如图乙所示，滑动变阻器的滑片P分别在上述端点、上述位置时消耗的电功率相等。
下列判断正确的是（）A．电源电压12VB．滑动变阻器的最大阻值为28ΩC．R在上述端点时消耗的功率为7WD．电路允许消耗的最大功率为9.5W2．如图所示，电源电压恒为4.5V，电压表量程为“0~3V”，电流表量程为“0~0.6A”，滑动变阻器规格为“15Ω 2A”，小灯泡L标有“3.0V 1.5W”的字样（灯丝电阻不变）。
在电路安全的情况下，下列说法正确的是（）①电流表示数的最小值为0.25A ①滑动变阻器阻值的变化范围为3~20Ω①小灯泡电功率的变化范围为0.375~1.5W ①电路消耗的最大电功率为3.375WA．①①B．①①C．①①D．①①3．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“00.6A”，小灯泡上标有“3V 1.5W”字样。
不考虑灯丝电阻变化，保证电路安全，闭合S，则（）ΩΩA．S1、S2都断开，变阻器接入电路阻值范围是420B．S1、S2都断开，电路消耗最大功率是3.6WC．S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S1、S2都闭合，滑动变阻器接入电路的最小阻值是15Ω4．创建生态文明城市需要我们共同关注环境。
我县某兴趣小组为了检测空气质量指数，设计了甲图所示的检测电路。
R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0=10Ω，当电压表示数为4V时，下列说法错误．．的是（）A．通过R的电流为0.4A B．电阻R的电功率为1.6WC．此时空气质量指数为50 D．气敏电阻R的电阻为5Ω5．某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。
2024辽宁中考物理二轮中考复习微专题 动态电路——电路图类相关计算专项训练 (含答案)
2024辽宁中考物理二轮中考复习微专题动态电路——电路图类相关计算专项训练基础题一、选择题1.如图所示，已知电源电压3 V，R1、R2为定值电阻，R2＝10 Ω.当只闭合开关S3时，电流表的示数为0.2 A，则下列说法正确的是()第1题图A. 当只闭合S3时，电路为并联电路B. 当断开S3，闭合S1、S2时，电流表示数最小C. 只闭合S1时，R1消耗的功率为0.9 WD. 只闭合S2时，通电1 min电路消耗的电能为108 J2.如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2 A，R2的电功率为2 W，当滑片P 移动至某一位置C时，电流表示数为0.6 A，R2的电功率为3.6 W．下列说法正确的是()第2题图A. R1的阻值为50 ΩB. P在A端时电流表示数为0.8 AC. P在C点时电压表示数为10 VD. P在A端时R1的电功率为14.4 W3.如图所示，电源电压为6 V保持不变，R1＝3 Ω，R2＝18 Ω，灯泡L标有“6 V 3 W”字样，假定灯丝电阻不变．下列说法中正确的是()第3题图A. 灯泡L正常工作时的电阻为2 ΩB. 当只闭合开关S1时，电阻R1消耗的功率为1.2 WC. 如果开关S1、S2和S3同时闭合，灯泡L短路不工作D. 此电路消耗的最大电功率与最小电功率之比为25∶124. (多选)如图，电源电压恒为9 V，灯L标有“3 V 1.5 W”(灯L电阻不受温度影响)，滑动变阻器R的规格为“0～30 Ω”，闭合开关S，当R的滑片移到M点时，灯L正常发光，此时下列分析正确的是()第4题图A. 灯L的电阻为6 ΩB. 电压表示数为6 VC. R接入电路中的阻值为18 ΩD. 电路消耗的总功率为4.5 W5. (多选)如图，电源电压不变，小灯泡L规格为“6 V 3.6 W”(灯丝电阻不变)．开关S闭合，S1、S2断开，滑动变阻器的滑片P从最右端B滑到最左端A时电流表的示数变化了0.4 A，此时小灯泡正常发光．将滑片P滑到B端，再将开关S、S1、S2都闭合时，电流表示数为0.5 A，下列说法正确的是()第5题图A. 电源电压为6 VB. 滑动变阻器的最大阻值为10 ΩC. 电阻R0阻值为30 ΩD. 电路接通时消耗的最小电功率为0.9 W二、填空题6.如图所示，电源电压6 V保持不变，R1＝10 Ω，R2＝20 Ω，R3＝30 Ω，若只闭合S2，R1与R2两端电压之比为________；若同时闭合三个开关，R2与R3电流之比为________；电路中的最大功率可达________W.第6题图7.如图所示电路，电源电压不变，灯泡L规格为“6 V 1.2 W”，滑动变阻器R2规格为“30 Ω 1 A”，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．闭合开关S1、S2，滑片P滑至a端，电流表示数0.5 A，灯泡正常发光，则定值电阻R1为________Ω，闭合开关S1，保证电路安全，分析各种可能情况，整个电路的最小功率为________W.(不考虑温度对灯丝电阻的影响)第7题图8.如图所示，电源电压为6V，R为“30 Ω0.25 A”滑动变阻器，R1为“10 Ω0.3 A”电阻，R2为“20 Ω0.4 A”电阻，电压表量程为0～3 V．①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10 Ω，此时电路消耗的电功率为______W；②断开S1，闭合S2、S3，调节R，使电压表的示数为1 V，则R接入电路的阻值为________Ω；③闭合所有开关，在保证电路安全的前提下，电阻R2消耗的电功率范围为______________．第8题图9.如图所示电路，小灯泡L标有“6 V 3 W”字样，在电路安全的前提下，只闭合开关S2，当滑片P在最右端时，电压表和的示数都是9 V，当滑片P向左滑到a点时，小灯泡正常发光，电压表的示数变化了 2 V，电压表的示数变化了 3 V，则电源电压为________V，在此过程中，滑动变阻器的阻值变化范围为________Ω；保持滑片P在a点不动，断开S2，闭合S1，电流表的示数为________A.第9题图三、计算题10.如图所示，电源电压和灯泡电阻不变，灯L标有“2.5 V 1.25 W”字样，定值电阻R1＝10 Ω，滑动变阻器R0标有“？Ω 1 A”字样，电流表量程为0～3 A．当闭合开关S、S3，断开S1、S2，滑动变阻器滑片P从最右端移动到某一位置时，灯泡恰好正常发光，R0连入的电阻减小了9 Ω，电压表示数变化了0.5 V．求：(1)灯泡的电阻．(2)R0的最大阻值和电源电压．(3)在保证电路安全的情况下，电路消耗的最大功率是多少？第10题图拔高题1.如图所示的电路，电源电压恒定不变，灯泡L上标有“12 V 6 W”的字样，只闭合开关S1，将滑动变阻器R2的滑片P从最右端向左移动一段距离，此过程中电流表示数变化了0.2 A，电压表示数变化了2 V；再闭合开关S2和S3，电流表示数又变化了1.1 A，此时灯泡L恰好正常发光．下列说法中错误的是()第1题图A. 滑动变阻器R2的最大阻值为30 ΩB. 电源电压为12 VC. 定值电阻R1的阻值为10 ΩD. 只闭合开关S1，电路总功率的变化范围为4.8 W～14.4 W2. (多选)如图所示电路，电源电压恒为4.5 V，定值电阻R0的阻值为10 Ω，滑动变阻器的最大阻值为30 Ω，电阻箱R x最大阻值为999.9 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V，闭合开关S，下列说法正确的是()第2题图A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20 ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为1.35 WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60 ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍参考答案基础题1.D2.D3.D4.AD5.AC6.1∶23∶2 37.200.98.1.260.45 W≤P≤1.25 W9. 122～20 1 10. (1)5 Ω(2)30 Ω18 V(3)50.4 W拔高题1. A2. BD。
2024年九年级中考物理专题复习：电学计算题
2024年九年级中考物理专题复习：电学计算题1．如图所示电路，设电源电压不变，灯丝电阻不随温度变化。
当只闭合开关S1时，电流表的示数是I1。
当只闭合开关S2时，电流表的示数是I2。
当开关S1、S2都闭合时，灯L正常发光，电流表的示数为I3。
当开关S1、S2都断开时，电流表的示数是I4，电压表V1、V2示数之比为3∶1，此时R L消耗的电功率为0.5W；已知I1∶I2＝3∶1，求：（1）电阻R1∶R2；（2）电流I3∶I4；（3）电路总功率的最大值P m。
2．如图甲是饮水机简化的电路图。
它有“加热”和“保温”两挡，其中R1为发热电阻，R2为定值电阻。
如表是该饮水机的相关技术参数。
图乙是实验室电能表的示意图。
已知饮水机在保温挡和加热挡工作时，发热电阻R1的电功率之比为1∶121。
[已知c水=4.2×103J/(kg•∶)，ρ水=1.0×103kg/m3，不考虑温度对电阻的影响]求：（1）储水罐注满水时，水温升高50∶，需要吸收多少热量？（2）电阻R2的阻值是多少？（3）在测试时将其他用电器都关闭，只将饮水机置于加热挡工作，发现电能表的转盘在3min 内转了50转，则此时实验室电路的实际电压是多少？额定电压220V加热挡额定功率605W额定频率50Hz储水罐容积0.8L3．南宁轨道交通的开通运营，大大方便了市民的出行。
某学校组织同学们收集到地铁机车在某段运行区间内的相关数据如表：根据表中信息，回答下列问题。
（1）该区间内，地铁机车以60km/h的速度运行30km，需要多长时间？（2）该区间内，地铁机车运行30km消耗多少电能？4．某型号电烤箱的加热和保温两个挡位的简化电路如图所示，已知该电烤箱的保温挡位的电功率为440W，加热挡位的电功率为1100W，R1、R2为电阻不变的电热丝。
（1）当图中开关S 、S1时（选填“闭合”或“断开”），电路处于保温状态；（2）R1的阻值；（3）当开关S、S1均闭合时电烤箱工作20min产生的热量；（4）若电阻丝R2烧断，请通过计算说明能否用2根“220V 330W”的电热丝并联代替R2，让电烤箱恢复正常工作。
2023年物理中考真题分类---电学计算题(含解析)
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
动态电路计算题专题训练
2、如图所示, R1=30Ω, 滑动变阻器的滑 片P在中点时, 电压表的示数为3V, 滑片 P在b端时, 电压表的示数为4.5V,求电源 电压和滑动变阻器的最大阻值?
动态电路计算题专题训练
一、串联电路
1．如图所示，电阻R1=12Ω。电键SA断 开时， 通过的电流为0.3A；电键SA闭合时， 电流表的示数为 0.5A。问：电源电压为多 大？电阻R2的阻值为多大？
2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数 为0.24A，电压表读数为7.2V，求： （1）电阻R1和电源电压 （2）滑动变阻器移到右端时，电流表和电 压表的读数。
3、如右图，电源电压为18V，R2是0~50Ω的变阻器， 合上S后，A表示数为0.5A，V表示数为5V，求 ⑴、R1和变阻器接入电路中部分的电阻是多少。 ⑵、如果A表的量程是0~0.6A，V表的量程是0~15V， 为了使电表 不致被损坏，滑动变阻器接入电路的阻值不得小于 多少？
4、如图5所示的电路中，电流表使用0.6A量程， 电压表使用15V量程，电源电压为36V，R1为定 值电阻，R2为滑动变阻器，当R2接入电路的电 阻是24Ω时，电流表的示数是0.5A，现通过调节 R2来改变通过R1的 电流，但必须保证电流表不 超过其量程问：（1）R1的阻值是多大？ （2）接入电路的阻值最小不能小于多少？ （3）取最小值时，电压表的读数是多大？
二、并联电路
1、如图1所示的电路中，电源电压是12V且保持不变， R1=R3=4Ω, R2＝6Ω.试求： （1）当开关S1、S2断开时，电流表和电压表示数各 是多少？ （2）当开关S1、S2均闭合时，电流表和电压表示数 各是多少？
中考电学计算专题-电路动态分析与计算复习加强(1)
晓明设计了一个自动测高仪，给出了四个电路，如图所示，R是定值如图所示，开关S 闭合后，当滑动变阻器的滑片P 向右移动时，下列说法正确的是( )A ．电压表V 1的示数变小B ．电压表V 2的示数变大C ．电压表V 1的示数变大D ．电压表V 2的示数变小在如图所示的电路中，电源电压不变。
闭合开关S ，滑动变阻器的滑片右移动时，下列判断正确的是( ) A ．电流表示数变大，电压表示数变小 B ．电流表示数变小，电压表示数不变 C ．电流表示数变小，电压表示数变大 D ．电流表示数变大，电压表示数不变【例7】如图所示电路，电源中电源两端的电压保持不变，R 0为定值电阻，R 为滑动变阻器。
闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中，下列说法正确的是( )A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数不变D ．小灯泡L 的亮度变暗【例8】(多选)小明家的屋顶上有一水池，他设计了一种自动测量水池内水位高低的装置，如图所示，R 是滑动变阻器，它的金属滑片是杠杆的一端，从水位表(由电流表改装而成)指针所指的刻度，就可知道水池内水位的高低。
下列说法正确的是( )A ．改装电流表的刻度盘时，电流表读数大的刻度应改为水位高的数字B ．AB 应是金属杆C ．AB 与浮标的连接可用软绳D ．R '在电路中起保护作用2下图所示电路中，R 1、R 2为定值电阻，R 0为滑动变阻器，R m 为滑动变阻器的最大阻值。
已知电源电压不变，R 1＞R 2＞R m 。
当滑动变阻器的滑片P 置于某一位置时，R 1、R 2、R 0两端的电压分别为U 1、U 2、U 0；当滑动变阻器的滑片P 置于另一位置时，R 1、R 2、R 0两端的电压分别为U 1'、U 2 '、U 0 '；若111U U U '∆＝－，222U U U '∆＝－，000U U U '∆＝－，则( )A ．012U U U ∆>∆>∆B ．120U U U ∆<∆<∆C ．120U U U ∆>∆>∆D ．012U U U ∆<∆<∆(多选)在如图所示电路中，电源电压保持不变。
中考物理动态电路中电学问题的计算
中考物理动态电路中电学问题的计算1．（2022·全国·九年级专题练习）在如图所示的电路中，电源电压为12V且保持不变，小灯泡L标有“10V,10W”的字样，滑动变阻器标有“30Ω，1A”的字样（灯丝电阻不随温度变化）求：（1）灯泡正常发光时的电阻；（2）若电流表的示数为0.4A，求变阻器接入电路的阻值；（3）求：电路的最小电功率是多少。
2．（2022·全国·九年级专题练习）如图所示的电路中，电源电压保持不变，定值电阻R2＝20Ω，滑动变阻器R1标有“40Ω 1A”字样。
只闭合开关S，电流表示数为0.3A。
求：（1）电源电压。
（2）闭合开关S、S1，整个电路消耗的最小总功率。
（3）若电流表的量程为“0～0.6A”，闭合开关S、S1，为保证电路安全，滑动变阻器R1允许接入电路的最小电阻。
3．（2021·甘肃定西·二模）如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。
当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。
求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。
4．（2018·湖北·襄阳四中九年级）如图所示，电路中电源电压恒为4.5V，电压表量程为0~3V，电流表量程为0~0.6A，滑动变阻器的规格为“35Ω，2A”，灯泡铭牌标有“3V，0.9W”的字样（灯丝电阻不变）。
闭合开关，调节滑动变阻器，在保证电路安全的情况下，求：（1）滑动变阻器阻值多大时其消耗的功率最大？（2）滑动变阻器阻值允许调节的取值范围。
5．（2021·广西南宁·一模）如图甲是定值电阻和标有“8V8W”灯泡L的I-U关系图象，如图乙所示。
电源电压恒定不变，滑动变阻器的最大阻值为12Ω。
(完整版)动态电路计算题(最新整理)
滑动变阻器连入电路的阻值范围应为_________Ω。
6.在图 6 所示电路中，L 是标有“6 V 3 W”字样的小电灯，它与定值电阻 R。和滑动变阻器 R 组成串
联电路，电源电压保持 8 V 不变。无论变阻器滑片怎样移动，小电灯两端电压都不超过 3 V～6 V 的
范围。忽略温度变化对灯丝电阻的影响，求：
阻最大为
Ω．在保证两电路元件安全的前提下，电路中允许通过的最大电流为
A，
ቤተ መጻሕፍቲ ባይዱ
它们两端允许加的最大电压为
V．
2、实验小组现有一只标有“10Ω0.6A”的定值电阻和一只标有“20Ω 1A”的滑动变阻器．在保证所有
元件安全的前提下，在某次实验中将这两只电阻：
（1）若串连接入电路，则它们两端允许加的最大电压为 V，电路中允许通过的最大电流是
①小电灯 L 的阻值 RL；
②定值电阻 R。的阻值；
③当滑动变阻器阻值为最大时，定值电阻 R。消耗的电功率。
7.如图 10 所示电路，电阻 R1 标有“6Ω lA”，R2 标有“3Ω 1．2A”，电流表 A1、A2 的量程均为 0～3A，
电压表量程 0~15V，在 a、b 间接人电压可调的直流电源．闭合开关 s 后，为保证 R1、R2 均不损坏，
动态电路计算题一
●解题步骤 1、简化电路，识别电路的串、并联。将电流表看作导线，将电压表看作断路。 2、观察电流表、电压表所测物理量。注意根据题目相关条件，如电源电压值、滑动变阻器允 许通过的最大电流、滑动变阻器的最大阻值等信息，选择恰当的电表量程。 ●例题：（2009 虹口）在图 2 所示的电路中，电源电压为 12V 且不变，电阻 R 1 的阻值为 22Ω， 滑动变阻器 R 2 上标有“10Ω1A”字样。闭合电键 S，电流表的示数为 0.5A。求： （1）电阻 R 1 两端的电压。 （2）滑动变阻器 R 2 接入电路的阻值。 （3）现设想用定值电阻 R 0 来替换电阻 R 1，要求：在移动滑动变阻器滑片 P 的过程中，两电 表的指针分别能达到满刻度处，且电路能正常工作。 ①现有阻值为 16 赘的定值电阻，若用它替换电阻 R 1，请判断：________满足题目要求（选填“能” 或“不能”）。若能满足题目要求，通过计算求出替换后滑动变阻器的使用范围；若不能满足题目要 求，通过计算说明理由。
中考物理模拟题汇总《动态电路计算》专项练习及答案
中考物理模拟题汇总《动态电路计算》专项练习及答案1．如图所示，设电源电压保持不变，R＝10Ω．当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为（）A．U＝3V，R＝5ΩB．U＝6V，R＝20ΩC．U＝6V，R＝10ΩD．U＝3V，R＝15Ω2．如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。
如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象，则定值电阻R1与电源电压U的大小分别为（）A．5Ω 2.5V B．5Ω 10V C．10Ω 20V D．10Ω 30V3．小莉按如图所示的电路做实验，其中R为定值电阻。
当S1闭合、S2断开时，电压表的示数为2.4V，电流表的示数为0.24A；闭合S2后，电压表的示数为1.9V，电流表的示数为0.44A。
则下列说法中正确的是（）A．S2闭合后，流过R的电流变小B．S2闭合后，流过L的电流为0.2AC．S2闭合后，灯泡L两端电压为0.5VD．S2闭合前后，R两端的电压都为2.4V4．某同学所做电学实验的电路如图所示，电源电压恒为4.5V，定值电阻R1标有“5Ω0.5A”，滑动变阻器R2规格“20Ω1A”，电压表量程“0～3V”，在不损坏电路元件的情况下，下列判断不正确的是（）A．R1的最小功率是0.45WB．该电路的最大功率是2.25WC．电路中电流变化的范围是0.18A～0.5AD．滑动变阻器阻值变化的范围是4Ω～10Ω5．如图所示电路中，R2＝15Ω。
当S1闭合S2断开时，电流表的示数为0.4A，当S1、S2都闭合时，电流表的示数为0.6A，则下列说法正确的是（）A．电源电压为6VB．R1的阻值为30ΩC．当S1、S2都闭合时，10s内电流通过电阻R1产生的热量为16JD．当 S1、S2都闭合时，10s内电流通过电阻R2产生的热量为24J6．小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示。
2024辽宁中考物理二轮中考复习微专题 动态电路——电路图结合图像类相关计算专项训练 (含答案)
2024辽宁中考物理二轮中考复习微专题动态电路——电路图结合图像类相关计算专项训练一、选择题1.如图甲所示电路，闭合开关后，当滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，则下列说法正确的是()第1题图①电源电压为9 V②定值电阻R0的阻值为10 Ω③R0的最大功率为0.4 W④当滑片在b端时，电路的总功率为1.2 WA. ①②B. ②④C. ②③D. ③④2.如图甲所示的电路中，R1是定值电阻，电流表量程为0～0.6 A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是()第2题图A. 电源电压为6 VB. R1的阻值为20 ΩC. R2能安全连入电路中的最小电阻值为10 ΩD. R2为20 Ω时，整个电路通电10 s耗电32 J3. (多选)如图甲所示的电路，电源电压保持不变，灯泡L的额定功率为2 W，滑动变阻器上标有“10 Ω 1 A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动至小灯泡正常发光．在图乙中绘制出两电压表中的一个电压表示数与滑动变阻器阻值变化关系的图像．下列说法中正确的是()第3题图A. 电源电压为12 VB. 滑动变阻器的滑片在最右端时，灯泡的阻值为10 ΩC. 整个电路的最小功率为1.8 WD. 灯泡正常发光时，灯泡与滑动变阻器的功率之比为5∶14. (多选)如图甲所示的电路，电源电压保持不变，电流表的量程为0～0.6 A．电压表、的量程均为0～3 V，滑动变阻器R的规格为“20 Ω 2 A”；滑动变阻器的滑片P在某位置时，电压表、的示数之和为4.5 V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示．下列说法正确的是()第4题图A. 电源电压为5 VB. 小灯泡的规格为“2.5 V 1.25 W”C. 滑动变阻器取值范围是4 Ω～10 ΩD. 整个电路消耗的最大功率为2.5 W5. (多选)如图甲所示，电源电压保持不变，小灯泡L标有“6 V 3 W”字样，电压表量程为0～15 V，电流表量程为0～3 A．图乙是小灯泡L的电流随电压变化的图像．甲图中，滑片在a点固定不动，闭合S和S1，断开S2，小灯泡正常发光，电压表的示数为10 V，闭合S和S2，断开S1，电流表的示数为0.4 A，则下列选项中正确的是()第5题图A. 电源电压为16 VB. 滑动变阻器的最大电阻为50 ΩC. 闭合S和S1，断开S2时，若把滑片滑到最右端，电压表会超过量程D. 闭合S和S2，断开S1，滑片在a点时，小灯泡的实际功率为1.6 W6.(多选)如图甲所示的电路中，电流表量程为“0～0.6 A”，两个电压表量程都为“0～15 V”．第一次闭合开关S1和S2，电压表示数为6 V，将滑动变阻器的滑片从最右端向左滑动直到小灯泡正常发光，记录此过程电压表和电流表的示数；第二次只闭合开关S1，将滑动变阻器的滑片从最右端滑动到最左端，记录此过程电压表和电流表的示数；两次所记录的数据画出图像如图乙所示．下列说法正确的是()第6题图A. 电压表和电流表示数变化图像为乙图中的QB. 小灯泡的额定功率为0.75 WC. 定值电阻的阻值为10 ΩD. 电路消耗的最大电功率为3 W7. (多选)如图甲所示电路中，电源电压6 V保持不变．闭合S1、断开S2和S3，在电路允许的范围内，调节滑动变阻器R1的滑片，绘制出电压表与电流表示数的关系图像(如图乙)；然后闭合S2和S3、断开S1，也在电路允许的范围内，调节滑动变阻器R2的滑片，绘制出电压表与电流表示数的关系图像(如图乙)．在上述过程中，当电路中电流最大时，灯泡恰好正常发光．下列判断正确的是()第7题图A. 闭合S1、断开S2和S3时，电压表与电流表示数的关系为图像aB. 定值电阻R0的阻值为10 ΩC. 小灯泡L的额定功率为2.5 WD. 在上述过程中电路的最大功率与最小功率之比为5∶1二、填空题8.如图甲所示的电路，电源电压为9 V，小灯泡L的额定电压为4 V，图乙是小灯泡L的电流I随其电压U的变化的图像．当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为________Ω.移动滑片P，当小灯泡L的功率为1 W时，滑动变阻器R接入的阻值为________Ω.第8题图9.(2021岳阳)如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示．则电源电压为________V，灯的额定功率为________W.第9题图10.如图甲所示，电源电压恒定，R2为定值电阻，滑动变阻器R1的最大阻值为18 Ω，电流表量程为0～0.6 A，灯泡L上标有“6 V 3 W”字样，灯泡的电阻R L保持不变．闭合S1和S3，断开S2时，在移动R1滑片的过程中，R1两端的电压U与R1消耗的功率P之间的关系如图乙所示，电源电压为________V．闭合S1和S2，断开S3时，调节滑动变阻器滑片，滑动变阻器的最大功率为________W.第10题图三、计算题11.如图甲所示的电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器．闭合开关S1，断开开关S2，当滑动变阻器的滑动触头在a端时，电压表的示数为2.4 V，电流表示数为0.3 A．将R2的滑动触头从a端移动到b端的过程中，电压表和的示数与电流表示数的关系分别如图乙中的图线①和②所示．(1)求R1的阻值；(2)求R2的最大阻值；(3)同时闭合S1和S2，当R2的阻值为何值时，R2的电功率最大？R2电功率的最大值是多少？第11题图12.如图甲所示的电路．电源电压恒定，电流表量程为0～0.6 A，滑动变阻器允许通过最大电流为1 A．小灯泡L标有“2.5 V，0.25 A”字样，其I－U图像如图乙所示．只闭合S1时，电流表的示数为I1＝0.2 A，电阻R1消耗的功率为P1.变阻器滑片P移到b端，所有开关都闭合时，电流表的示数为I＝0.5 A，电阻R1消耗的功率为P1′，且P1∶P1′＝16∶25.(1)求小灯泡L正常发光时的阻值；(2)求电源电压；(3)若只闭合S2, 且电压表的量程为0～3 V. 在保证电路元件都安全的情况下，求变阻器接入电路的阻值变化范围．第12题图参考答案1. B2. C3. BCD4. BC5. ABD6. CD7. BCD8. 2016.259. 10 5.610.60.7511. (1)8 Ω(2)10 Ω(3)8 Ω0.28 W 12. (1)10 Ω(2)5 V(3)10～12.5 Ω。
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题(含解析)
2024中考物理二轮复习热点题型归纳及训练—电功率计算问题（含解析）1.计算公式：P=UI=W/t(适用于所有电路)由此可得电功W=UIt2.对于纯电阻电路可推导出：P=I2R=U2/R(1)串联电路中常用公式：P=I2R P1：P2：P3：…P n=R1：R2：R3：…：R n(2)并联电路中常用公式：P=U2/R P1：P2=R2：R1(3)无论用电器串联或并联，计算总功率常用公式P=P1+P2+…P n(4)串、并联电路中电流、电压、电阻的特点：电流电压电阻分配规律串联电路I＝I1＝I2U＝U1＋U2R＝R1＋R2分压：U1U2＝R1R2并联电路I＝I1＋I2U＝U1＝U21R＝1R1＋1R2分流：I1I2＝R2R11．（2023•福建）如图是某暖手宝的工作原理图，电源电压恒为6V，电阻R1为10Ω。
闭合开关S，电路的总电流为1A。
求：（1）通过R1的电流。
（2）电阻R2的阻值。
（3）电路消耗的总电功率。
【解答】解：（1）由电路图知，闭合开关S，两个电阻并联，根据并联电压规律知，R1和R2并联U1＝U2＝U＝6V；R1的电流1=11=610=0.6；（2）根据并联电流特点知，R2的电流I2＝I﹣I1＝1A﹣0.6A＝0.4A，由I=知，R2的电阻2=22=60.4=15；（3）电路消耗的总电功率P＝UI＝6V×1A＝6W。
2．（2023•江西）如图所示，电源电压恒定不变，灯L1标有“3V，3W”字样，灯L2标有“3V，6W”字样，闭合开关S，两灯均正常发光。
求：（1）灯L1的电阻；（2）电流表的示数；（3）电路消耗的总功率。
【解答】解：由图可知，两灯并联，电流表测量干路电流，两灯此时都正常发光。
（1）由=2可得，灯L1的电阻：1=1额21=(3p23=3；（2）已知并联电路中干路电流等于各支路电流之和，由P＝UI可得，干路电流为：I＝I1+I2=11+22=33+63=1A+2A＝3A，即电流表的示数为3A；（3）电路消耗的总功率：P＝P1+P2＝3W+6W＝9W。
中考物理复习电学计算专题复习
电学计算复习 专题一
单击此处添加副标题
01.
理解欧姆定律，并能进行简 单的计算。
02.
理解电功率和电流、电压之间的关系，并能进行简单的计算
《新课标》及《考纲》要求：
如下图所示，已知电阻R1＝10Ω，R2＝20Ω，电流表的示数为0.6A，当开关S闭合后，运用你所学过的知识你能求出哪些物理量，并能得出串联电路的哪些有用的结论。
额定电压
110V
额定功率
880W
频率
50HZ
容积
1L
谢 谢 大 家 ！
单击此处添加文本具体内容
汇报人姓名
~
~~
~~
~~
结论一：串联电路中总电压等于各部分电路两端电压之和（串联分压）
（5）R1消耗的功率： P1=U1I=6V×0.6A=3.6W （6）R2消耗的功率： P1=U2I=12V×0.6A=7.2W （7）电路消耗的总功率： 方法一： P=UI=18V×0.6A=10.8W 方法二：P=P1+P2=3.6W+7.2W=10.8W
变化二：小明的爸爸为小明买回了一台“220V，22W”的节能灯，但小明家的电压经常在220V以上，通过统计（一个月）每天的平均电压约为240V。如果要使用台灯正常发光， （1）小明应串联还是并联一个电阻？ （2）该电阻的阻值是多少？ （3）该电阻消耗的功率多大？
R2
变化三：家用电饭煲的铭牌如图1所示，电路图如图2所示。R1是电饭煲煮饭时的发热板，R2是为了饭熟“跳制”后使电饭煲处于保温状态而串联入电路中的电阻（其电阻值为1029Ω） (1)煮饭时，开关S应， （“闭合”或“断开”）此时电饭煲的实际功率是 W，电饭煲的电阻是 Ω，此时，如果用电饭煲煲汤1h，消耗的电能是 KW h . (2)保温时，开关S应 （“闭合”或“断开”）此时电路中的实际功率是 W，电流为 A，R1两端电压为 V，R2两端电压为 V。
人教版初三物理全册计算题专题-电学变化电路分析
计算专题——电学变化电路分析例1.如图所示的电路，“6V，3W”的灯泡和滑动变阻器R2串联，R2的最大阻值为8欧，当P滑到a端时灯泡正常发光。
求：(1)灯泡的电阻R1？(2)P滑到b点时，灯泡的实际功率多大？分析：1、P滑到a端时，只有R1上有电流，灯泡正常发光即U总=U1=6VI=P1/U1=3W/6V=0.5A R1=U1/I1=6V/0.5A=12Ω2、P滑到b端时R1与R2串联电路变化时不变的量U总=6V R1=12ΩR2=8ΩR总=R1+R2=12Ω+8Ω=20ΩI总=u总/R总=6V/20 Ω=0.3A I1’=0.3AU1’=I1’·R1’=0.3Ax12 Ω=3.6VP1’=U1’xI1’=3.6Vx0.3A=1.08W练习1：如图所示，电源电压为6伏，R1是一个小电热器，滑动变阻器R2的阻值可在0-20欧之间调节．当滑片P在R2的a端时，电流表的示数为0.2安．在2分钟内产生的热量，(1)求此时R(2)求滑片P移至R2的中点时电路消耗的总功率。
例2.如图：当S1、S2都闭合时，电流表的读数是3安，R1、R2的总功率是18W；开关S1闭合，S2断开时，电流表的读数是1安。
求(1)当S1闭合，S2断开，R1的功率(2)R2的阻值。
分析计算：S1、S2都闭合时R1与R2并联，电流读数3安即I总=3A，P总=18W 得U总=P总/I总=18W/3A=6V1、S1闭合，S2断开时只有R1上有电流，电路变化时U总=6V电流表示数1安即I1=1AU1=U总=6VP1=U1×I1=6V×1A=6W2、I2=I总—I1=3A—1A=2AU2=U1=U总=6VR2=U2/I2=6V/2A=3Ω练习2：如图所示，电阻R1=10Ω，R2阻值为30Ω，当开关S闭合时，安培表的示数为0.6A，则电源电压是多少?当S断开时，通电1分钟，电流通过R2所做的功是多少?练习3：如图所示，定值电阻R1的阻值为10欧，滑动变阻器R2的阻值变化范围是0-20欧，当滑片P移到R2的最左端时，电流表的示数为0.6安，当滑片P移到R2的最右端时电流表和电压表的示数各是多少?练习4：如图所示，电阻R2=120欧，电源电压保持不变。
物理-初三中考复习-动态电路计算--专题检测题-含答案
初三中考复习动态电路计算专题练习题类型一电学图象类计算1．如图甲所示电路，电源电压不变。
闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是______V，定值电阻R的阻值是____Ω，滑动变阻器的最大阻值为____Ω。
2．如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a 端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为____V，滑动变阻器R1的最大阻值为____Ω，电阻R2的阻值为____Ω。
3．如图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，变阻器滑片从如图所示位置往右滑一段距离的过程中，小灯泡的电阻将________(填“变大”“变小”或“不变”)，该过程中变阻器连入电路阻值的变化量大小为ΔR1，小灯泡阻值的变化量大小为ΔR2，则这两个量的大小关系是ΔR1_________(填“大于”“小于”或“等于”)ΔR2。
4．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。
闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为_______Ω，电源电压为_______V。
5．)如图所示，甲为电路的连接情况，R1＝20 Ω，R2为滑动变阻器，乙为R3的IU图象，电源电压保持不变。
当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A；若滑片P在b端，则电压表示数为8 V。
求：(1)电源电压。
(2)滑动变阻器R2的最大阻值。
(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
类型二电路元件安全类计算6．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。
图乙是他根据实验数据描绘出的IR关系图象。
由图象可知：当电压一定时，电流与电阻成________(选填“正比”或“反比”)；他每次控制电阻两端的电压为_______V不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年中考复习电学动态电路变化计算题专题2014年中考复习电学动态电路变化计算题1.如图所示，S 1、S 2是两个可同时断开或同时闭合的联动开关.已知R 1＝12 ，当两开关同时处于某一工作状态（断开或闭合）时，R 3的功率P 3为2.25w ，当两开关同时处于另一工作状态时，电流表的示数为2A ，此时R 2的功率P 2为12w （设电源电压不变）.求：此电源电压U 及R 2、R 3的阻值各是多少？2.如图所示电路，滑动变阻器的最大阻值R ab 为20欧，电源电压8伏且不变。
S 1闭合，S 2断开，变阻器的滑片P 移至a 端时，电流表示数为0.8安。
S S 12、闭合，变阻器的滑片P 移至b 端时，电流表示数为2安，求R 1和R 2的阻值为多大，S S 12、都闭合，滑片P 移至b 端时，R 1消耗的电功率？3.如图7所示，当开关S 接到a 处时，电压为4伏，电流表示数为0.5安，灯泡正常发光。
当开关S 接到b 处时，电压表示数为6.4伏，电流表示数为0.4安。
设电源电压不变，求：(1)灯泡L 的额定电功率？ (2)开关接到b 处时，灯泡L 的实际电功率？图54.如图5所示，电源电压保持不变，灯L1和L2上分别标有“6V 3W”和“6V 6W”字样，灯L3上标有“12V”，其它字迹模糊不清。
当断开S1，闭合S、S2时，其中一盏灯能长时间保持正常发光；当断开S2，闭合S、S1时，电流表的示数为0.3A。
求电源电压和灯L3的额定功率。
5.如图8所示，电源电压保持不变，滑动变阻器最大阻值为R1=40Ω，小灯泡的电阻为10Ω且保持不变。
当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W。
求：（1）电阻R2的阻值；（2）当S1、S2均闭合且滑片P滑到b端时，电压表的示数；（3）整个电路消耗的最小功率。
=5 ，灯L标有“8V 6.4W”6.如图11所示，电路的电源电压和灯泡电阻不变，R1字样，电流表量程为0～3A，滑动变阻器标有“2A”字样。
（1）只闭合S1时，电流表的示数为0.6A，求电源电压。
（2）闭合S1、S2、S3，滑片移到b端时，电流表的示数为I总=2A，求变阻器的最大阻值。
（3）若电压表的量程为0～3V，电流表的量程为0～3A，只闭合S2时，在保证电路安全的情况下，求变阻器连入电路的阻值范围。
7.如图所小小灯泡L标有25V 的字样，闭合开关S 后灯泡L 正常发光，电流表、电压表的示数分别为0.14A 和6V，试求：(1)电阻R的阻值；(2）此时灯泡L消耗的电功率。
（3）若将乙换成一个“2.5V，0.2A 的小灯泡L’时，则L’能正常发光吗?此时L’的实际功率是多大?8.在图13所示的电路中，R1是定值电阻，R2为滑动变阻器，已知R1＝16Ω，电源电压为12V。
⑴闭合开关S，调节滑动变阻器的滑片P，使电压表的示数恰为8V 时，电流表的示数为多大？此时滑动变阻器R2消耗的电功率多大？⑵若在R1两端并联一个定值电阻R3后，再调节滑动变阻器R2，使电压表的示数为4V时，电流表的示数为0.75A，则R3的阻值为多大？9.如图２１所示，电源电压恒为２４ｖ，小灯泡标有“６ｖ、３Ｗ”字样，定值电阻Ｒ２的阻值为２４Ω，当Ｓ闭合，Ｓ１、Ｓ２都断开且滑片Ｐ移到滑动变阻器的中点时，等Ｌ正常发光。
（１）灯泡Ｌ的电阻是多少？（２）滑动变阻器的最大阻值是多少？AV R12SPM N图13（３）当Ｓ１、Ｓ２都闭合时，调节滑动变阻器，使整个电路消耗的总功率最小，这个最小值是多少？10.如图13所示，小灯泡L标有“6V 1.5W”字样，R2为阻值未知的定值电阻器，电源电压为12V保持不变.（1）若开关S1闭合，S2断开，滑动变阻器R1的滑片在它的中点时，小灯泡恰能正常发光.求：滑动变阻器R1的最大阻值.（2）若开关S1闭合，S2断开，滑动变阻器R1的滑片P移到最左端时，求：小灯泡这时的实际功率.（小灯泡灯丝的电阻视为不变）（3）若保持滑动变阻器R1的滑片P在左端不动，将开关S1、S2均闭合，此时电流表的示数为1.25A，求：R2的阻值.AR1R2SS2LP11.在图24所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响。
求：(1)滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少? (2)若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率?12．图3所示电路中电源两端的电压不变。
滑动变阻器R W的滑片P在某两点间移动时，电流表的示数在1A至2A之间变化，电压表的示数在6V至9V之间变化。
定值电阻R的阻值及电源两端的电压分别为A．6Ω；15V B．6Ω；12VC．3Ω；15V D．3Ω；12V13．图4所示电路中电源两端电压不变。
当①和②均为电压表时，开关S闭合后，电压表V1、V2的示数之比为7∶12，电阻R1消耗的电功率为P1。
当①和②均为电流表时，开关S闭合后，电流表A1、A2的示数之比为16∶21，此时电阻R2消耗的电功率为P2'。
则P1∶P2'等于A．1∶12 B．1∶16C．3∶64 D．9∶1614．如图8所示电路电源两端电压不变。
当只闭合开关S1且滑动变阻器R3接入电路电阻值最大时，电压表的示数为3.6V，滑动变阻器消耗的电功率为1.44W，电阻R1消耗的电功率为P1。
当只闭合开关S2且滑动变阻器R3的滑片P在中点时，电压表示数为4.5V，电阻R2消耗的电功率为P2。
若P1∶P2＝8∶15。
则电阻R2＝________Ω。
15．如图24所示电路，电源两端电压保持不变，滑动变阻器的最大电阻值为R1，R2为定值电阻，灯泡L标有“12V 9W”字样，且不计灯丝电阻随温度的变化。
当开关都闭合时，灯泡L恰能正常发光。
将开关S1、S3断开，S2闭合后，改变滑动变阻器的滑片P的位置，使滑动变阻器连入电路的电阻分别为0.25R1和R1，这两种情况下，滑动变阻器消耗的电功率相等。
当开关S1、S2断开，S3闭合，滑片P在变阻器的左端时，灯泡L的实际电功率为1。
求：额定电功率的16⑴灯泡正常发光时电流表的示数I A；⑵滑动变阻器的最大电阻值R 1；⑶灯泡正常发光时电阻R 2消耗的电功率P 2。
16．如图6所示电路，电源两端的电压为7.5V ，且保持不变。
小灯泡L 上标有“6V 3W ”的字样，滑动变阻器的铭牌上标有“10Ω 1A ”的字样，电流表量程为0～0.6A ，电压表量程为0～3V 。
不考虑灯丝电阻随温度的变化。
闭合开关S后，要求灯L 两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则A ．电路中允许通过的最大电流是0.6AB ．小灯泡电功率的最大变化量是2.4WC ．电压表的示数变化范围是0～3VD ．滑动变阻器允许接入电路的阻值范围是 3Ω～8Ω17．如图9所示的电路中，电源两端的电压保持不变，当滑动变阻器的滑片P 滑到c 位置时，电压表示数为4V ，灯L 正常发光；当滑片P 滑到b 端时，电压表示数为8V 。
已知灯丝的电阻为4Ω，且不随温度变化，滑动变阻器先后两次接入电路中的电阻阻值大小的关系为R ac =41R ab ，则灯L 的额定功率为 W 。
图6V ALPRS图9P Va bc LS18．如图24所示电路，电源两端的电压保持不变，定值电阻R 1=2R 3。
当只闭合开关S 1时，移动滑动变阻器的滑片使其接入电路中的电阻达到最大阻值R 2，此时滑动变阻器消耗的功率为7.2W ；再将滑动变阻器的滑片移至中点，此时电压表V 1的示数与电压表V 2的示数之比为1:2。
求：（1）滑动变阻器的最大电阻R 2与定值电阻R 3的阻值之比； （2）当开关S 1和S 2都闭合时，电阻R 1所消耗的电功率；（3）当开关S 1和S 2都闭合时，若电流表示数为1A ，则定值电阻R 3的阻值为多大。
19．如图5片P 向左滑动时，下列说法中正确的是 A ．电压表和电流表的示数变化正好相反 B ．电压表示数和电流表示数的比值变小 C ．电阻R 的功率和滑动变阻器的功率之比变大 D ．电阻R 消耗的功率和电路消耗的总功率变小20．如图9甲所示，当开关S 闭合时，电压表V 1和V 2的指针均指在如图9乙所示的位置，已知电阻R 1为8Ω，则 A ．电阻R 2消耗的电功率为0.72W B ．电阻R 1和R 2消耗的电功率之比为1：4 C ．电阻R 1和R 2两端的电压分别为4.8V 和6V D ．在1min 内，电流通过电阻R 1所做的功为172.8 J21．物理小组的同学们制作了一个多档位电热器。
电热器中的R 1、 R 2、 R 3为三根电热丝，其中电热丝R 1的功率随电流变化的图象如图25所示。
为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入图26所示的电路中（电源两端电压不变）。
在开关S 1、S 2都断开或都闭合所形成的两个电路状态中，电压表示数之比为1∶8。
电热丝R 2消耗的最大功率和最小功率之比为4∶1，电流表的最大示数为1.9A 。
求： （1）电热丝R 3的阻值； （2）电源两端的电压；（3）这个电热器在不同档位的电功率分别是多少瓦？22. 在图 3 所示的电路中，电源电压保持不变。
闭合开关S ，当滑动变阻器的滑片 P 向右移动时，下列判断正确的是 A ．电流表 A 的示数变小甲 图9 乙P /WI /A图26R 2R 1S 1S 2R 3B ．电压表V 与电压表 V 2 示数的差值跟电压表 V 1 示数的比值等于1C ．电压表V 2的示数变小D ．电压表V 的示数等于电压表V 1与V 2的示数之和23. 如图17所示电路中，电源电压U 不变， R 1= 2R 2，断开S 1 S 3，闭合S 2，电压表示数为U 1，此时电流表示数为2A ；断开S 2，闭合S 1 S 3，此时电压表示数为U 2，电阻R 2消耗功率为 36 W 。
求：(1) 电压表的先后示数U 1与U 2的比值； (2)电源电压是多少伏；(3)电路通过不同的变化，所消耗的最大功率与最小功率之比。
24．如图5所示电路，电源两端电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向左移动时，则下列说法正确的是： A ．电流表A 1示数变大B ．电压表V 的示数将变大C ．电流表A 与A 1的示数之差不变D ．电压表V 与电流表A 的示数比不变S 1R 2S 3R 1 S 2R 2 +- 图1725．如图11所示电路，电源电压保持不变，当开关S1、S2都闭合时，电压表V1、V2的示数之比为4∶3；当开关S1闭合、S2断开时，电压表V1、V2的示数之比为5∶4。
