nRF2401无线通讯模块资料解析

合集下载

nRF24L01 无线模块 说明书

nRF24L01 无线模块 说明书

nRF24L01 无线模块用户手册目录产品概述 (3)基本特性 (3)引脚接口说明 (4)模块尺寸 (6)nRF2401工作模式 (7)Enhanced ShockBurstTM收发模式 (7)Enhanced ShockBurstTM数据发送流程 (8)空闲模式 (9)关机模式 (9)nRF24L01模块参数设置 (9)主要参数设置 (10)程序设计分析 (10)nRF24L01初始化 (10)nRF24L01SPI写操作 (11)nRF24L01 SPI读操作 (11)nRF24L01写寄存器函数 (12)nRF24L01连续读多个寄存器函数 (12)nRF24L01连续写多个寄存器函数 (12)nRF24L01接收模式设置 (13)nRF24L01接收数据流程 (13)nRF24L01发送数据流程 (13)无线应用注意事项 (14)我们的承诺 (15)产品概述nRF24L01是挪威NordicVLSI公司出品的一款新型射频收发器件,采用4 mm×4 mm QFN20封装;nRF24L01工作在ISM频段:2.4~2.524 GHz。

且内置频率合成器、功率放大器、晶体振荡器、调制器等功能,并融合增强型ShockBurst技术,其中地址、输出功率和通信频道可通过程序进行配置,适合用于多机通信。

nRF24L01功耗很低,在以-6 dBm的功率发射时,工作电流也只有9 mA;而对应接收机的工作电流只有12.3 mA,多种低功率工作模式(掉电模式和空闲模式)使节能设计更方便。

nRF24L01在业界领先的低功耗特点使其特别适合采用钮扣电池供电的2.4G应用,整个解决方案包括链路层和MultiCeiver功能提供了比现有的 nRF24XX 更多的功能和更低的电源消耗,与目前的蓝牙技术相比在提供更高速率的同时,而只需花更小的功耗基本特性(1) 2.4Ghz全球开放ISM 频段免许可证使用(2) 最高工作速率2Mbps,高效GFSK调制,抗干扰能力强(3) 125频道,满足多点通信和跳频通信需要(4) 内置硬件CRC 检错和点对多点通信地址控制(5) 低功耗1.9 - 3.6V 工作,适合电池供电应用(6) 待机模式下状态为22uA;掉电模式下为900nA(7) 模块可软件设地址,只有收到本机地址时才会输出数据(提供中断指示),可直接接各种单片机使用,软件编程非常方便(8) 内置专门稳压电路,即使开关电源也有很好的通信效果(9) 标准DIP间距接口,便于嵌入式应用(10)具有自动应答机制,和CRC校验,数据通讯稳定可靠。

nRF24L01无线通信模块使用手册

nRF24L01无线通信模块使用手册

nRF24L01无线通信模块使用手册一、模块简介该射频模块集成了NORDIC公司生产的无线射频芯片nRF24L01:1.支持2.4GHz的全球开放ISM频段,最大发射功率为0dBm2.2Mbps,传输速率高3.功耗低,等待模式时电流消耗仅22uA4.多频点(125个),满足多点通信及跳频通信需求5.在空旷场地,有效通信距离:25m(外置天线)、10m(PCB天线)6.工作原理简介:发射数据时,首先将nRF24L01配置为发射模式,接着把地址TX_ADDR和数据TX_PLD 按照时序由SPI口写入nRF24L01缓存区,TX_PLD必须在CSN为低时连续写入,而TX_ADDR在发射时写入一次即可,然后CE置为高电平并保持至少10μs,延迟130μs后发射数据;若自动应答开启,那么nRF24L01在发射数据后立即进入接收模式,接收应答信号。

如果收到应答,则认为此次通信成功,TX_DS置高,同时TX_PLD从发送堆栈中清除;若未收到应答,则自动重新发射该数据(自动重发已开启),若重发次数(ARC_CNT)达到上限,MAX_RT置高,TX_PLD不会被清除;MAX_RT或TX_DS置高时,使IRQ变低,以便通知MCU。

最后发射成功时,若CE为低,则nRF24L01进入待机模式1;若发送堆栈中有数据且CE为高,则进入下一次发射;若发送堆栈中无数据且CE为高,则进入待机模式2。

接收数据时,首先将nRF24L01配置为接收模式,接着延迟130μs进入接收状态等待数据的到来。

当接收方检测到有效的地址和CRC时,就将数据包存储在接收堆栈中,同时中断标志位RX_DR置高,IRQ变低,以便通知MCU去取数据。

若此时自动应答开启,接收方则同时进入发射状态回传应答信号。

最后接收成功时,若CE变低,则nRF24L01进入空闲模式1。

三、模块引脚说明四、模块与AT89S52单片机接口电路注:上图为示意连接,可根据自己实际需求进行更改;使用AT89S52MCU模块时,请将Nrf24L01通讯模块每个端口(MOSI、SCK、CSN和CE)接4.7K的排阻上拉到VCC增强其驱动能力(如下图:)。

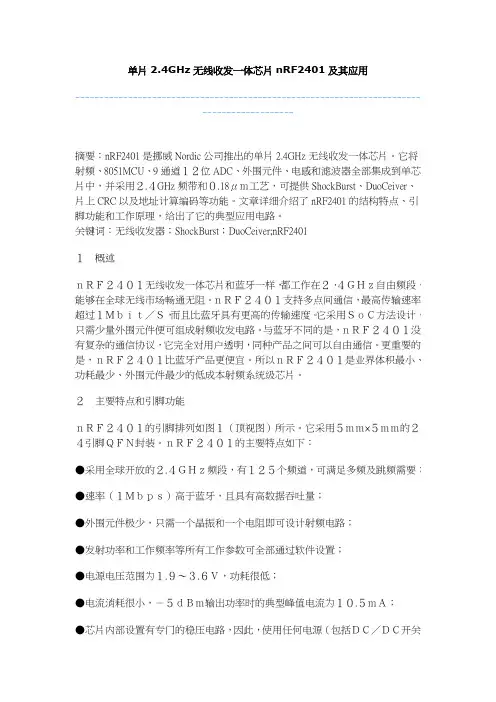

单片2.4GHz无线收发一体芯片nRF2401及其应用

单片2.4GHz无线收发一体芯片nRF2401及其应用

单片2.4GHz无线收发一体芯片nRF2401及其应用-------------------------------------------------------------------------------------------摘要:nRF2401是挪威Nordic公司推出的单片2.4GHz无线收发一体芯片。

它将射频、8051MCU、9通道12位ADC、外围元件、电感和滤波器全部集成到单芯片中,并采用2.4GHz频带和0.18μm工艺,可提供ShockBurst、DuoCeiver、片上CRC以及地址计算编码等功能。

文章详细介绍了nRF2401的结构特点、引脚功能和工作原理,给出了它的典型应用电路。

关键词:无线收发器;ShockBurst;DuoCeiver;nRF24011概述nRF2401无线收发一体芯片和蓝牙一样,都工作在2〃4GHz自由频段,能够在全球无线市场畅通无阻。

nRF2401支持多点间通信,最高传输速率超过1Mbit/S,而且比蓝牙具有更高的传输速度。

它采用SoC方法设计,只需少量外围元件便可组成射频收发电路。

与蓝牙不同的是,nRF2401没有复杂的通信协议,它完全对用户透明,同种产品之间可以自由通信。

更重要的是,nRF2401比蓝牙产品更便宜。

所以nRF2401是业界体积最小、功耗最少、外围元件最少的低成本射频系统级芯片。

2主要特点和引脚功能nRF2401的引脚排列如图1(顶视图)所示。

它采用5mm×5mm的24引脚QFN封装。

nRF2401的主要特点如下:●采用全球开放的2.4GHz频段,有125个频道,可满足多频及跳频需要;●速率(1Mbps)高于蓝牙,且具有高数据吞吐量;●外围元件极少,只需一个晶振和一个电阻即可设计射频电路;●发射功率和工作频率等所有工作参数可全部通过软件设置;●电源电压范围为1.9~3.6V,功耗很低;●电流消耗很小,-5dBm输出功率时的典型峰值电流为10.5mA;●芯片内部设置有专门的稳压电路,因此,使用任何电源(包括DC/DC开关电源)均有很好的通信效果;●每个芯片均可以通过软件设置最多40bit地址,而且只有收到本机地址时才会输出数据(提供一个中断指示),同时编程也很方便;●内置CRC纠检错硬件电路和协议;●采用DuoCeiver技术可同时接收两个nRF2401的数据;●采用ShockBurstTM模式时,能适用极低的功率操作和不严格的MCU执行;●带有集成增强型8051内核、9路10bitADC、UART异步串口、SPI串口和PWM输出;●内置看门狗;●无需外部SAW滤波器;●可100%RF检验;●带有数据时隙和数据时钟恢复功能。

nrf2401中文资料_数据手册_参数

nrf2401中文资料_数据手册_参数
真正的单芯片GFSK收发small24-pin包(QFN24 5 x5mm)•无线鼠标,键盘,操纵杆•无钥匙入住•无线数据通信数据率0 to1Mbps••只有2外部组 件•多通道操作••报警和安全系统125个频道< 200µs•频道切换时间。•支持跳频•家庭自动化•家庭自动化汽车•••监测数据切片机/时钟恢复 的数据•遥测•地址和CRC计算•智能运动器材•DuoCeiver 为同步双receivertopology•ShockBurst 模式超低poweroperation和放松单片机性 能••玩具•工业传感器供电范围:1.9到3.6 V•低电源电流(TX),典型的10.5 ma peak@ 5 dbm输出功率•低电源电流(RX),典型的射频测试•马18 inreceive峰值模式•100%不需要外部看到过滤器•世界广泛使用*(1(5美元/(6和5,37岁,21 nrf2401是万维网的单片机无线收发机2.4 - 2.5 GHz ISMband。该收发信机由一个完全集成的频率合成器、一个功率放大器、一个晶体振荡器和一个调制器组成。输出功率和频率通道易于 编程使用的3线串行接口。电流消耗非常低,只有10.5mA在输出功率为-5dBm和18mA在接收模式。内置电源关闭模式,使节能容易实 现。48,&。5()(5(1)&(' 7美元3美元dudphwhu9doxh8qlwminimum供应voltage1.9VMaximum输出power0dBmMaximum数据 rate1000kbpsSupply电流传输@ 5 dbm的输出power10.5mASupply电流接收mode18mATemperature range-40 + 85°csensitivity断电 mode1µΑTable 1 - 90 dbmsupply当前nRF2401快速参考数据ShockBurst 技术使用片上先进先出(FIFO)以较低的数据速率来记录数据,并 以非常高的速率进行传输,因此可以极大地降低功耗。在ShockBurst 中操作nRF2401时,您可以获得2.4GHz频段提供的高数据速率 (1mbps),而不需要昂贵的高速微控制器(MCU)进行数据处理。通过把射频协议相关的所有高速信号处理芯片上,thenRF2401提供了以下 好处:•高度减少当前消费•降低系统成本(便于使用更便宜的微控制器)•大大减少由于短的实况转播的碰撞的传播风险timeThe nRF2401可 以使用一个简单的电话接口编程数据速度由微控制器的速度决定。通过允许应用程序的数字部分以低速运行,同时最大化RF链路上的 数据速率,nRF ShockBurst 模式大大降低了应用程序中的平均电流消耗。6krfn % XUVWSULQFLSOHWhen 作conductedin以下方式(10 kbps仅为示例)

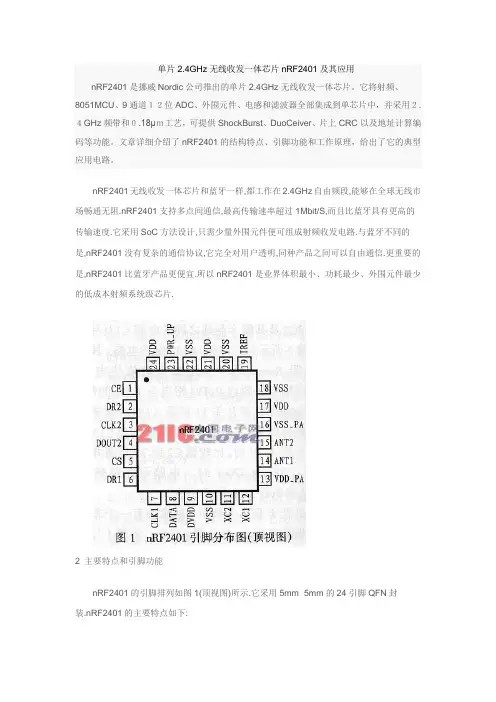

nRF2401的原理及应用

nRF2401的原理及应用

单片2.4GHz无线收发一体芯片nRF2401及其应用nRF2401是挪威Nordic公司推出的单片2.4GHz无线收发一体芯片。

它将射频、8051MCU、9通道12位ADC、外围元件、电感和滤波器全部集成到单芯片中,并采用2.4GHz频带和0.18μm工艺,可提供ShockBurst、DuoCeiver、片上CRC以及地址计算编码等功能。

文章详细介绍了nRF2401的结构特点、引脚功能和工作原理,给出了它的典型应用电路。

nRF2401无线收发一体芯片和蓝牙一样,都工作在2.4GHz自由频段,能够在全球无线市场畅通无阻.nRF2401支持多点间通信,最高传输速率超过1Mbit/S,而且比蓝牙具有更高的传输速度.它采用SoC方法设计,只需少量外围元件便可组成射频收发电路.与蓝牙不同的是,nRF2401没有复杂的通信协议,它完全对用户透明,同种产品之间可以自由通信.更重要的是,nRF2401比蓝牙产品更便宜.所以nRF2401是业界体积最小、功耗最少、外围元件最少的低成本射频系统级芯片.2 主要特点和引脚功能nRF2401的引脚排列如图1(顶视图)所示.它采用5mm×5mm的24引脚QFN封装.nRF2401的主要特点如下:●采用全球开放的2.4GHz频段,有125个频道,可满足多频及跳频需要;●速率(1Mbps)高于蓝牙,且具有高数据吞吐量;●外围元件极少,只需一个晶振和一个电阻即可设计射频电路;●发射功率和工作频率等所有工作参数可全部通过软件设置;●电源电压范围为1.9~3.6V,功耗很低;●电流消耗很小,-5dBm输出功率时的典型峰值电流为10.5mA;●芯片内部设置有专门的稳压电路,因此,使用任何电源(包括DC/DC开关电源)均有很好的通信效果;●每个芯片均可以通过软件设置最多40bit地址,而且只有收到本机地址时才会输出数据(提供一个中断指示),同时编程也很方便;●内置CRC纠检错硬件电路和协议;●采用DuoCeiver技术可同时接收两个nRF2401的数据;●采用ShockBurstTM模式时,能适用极低的功率操作和不严格的MCU执行;●带有集成增强型8051内核、9路10bitADC、UART异步串口、SPI串口和PWM输出;●内置看门狗;●无需外部SAW滤波器;●可100%RF检验;●带有数据时隙和数据时钟恢复功能.3 工作原理nRF2401的内部结构原理及外部组成框图如图2所示,下面介绍其工作原理.3.1 ShockBurstTM模式nRF2401的ShockBurstTM RX/TX模式采用片上先进先出(FIFO)来进行低数据率的时钟同步和高数据率的传输,因此极大的降低了功耗.ShockBurstTM发射主要通过MCU接口引脚CE、CLK1和DATA来完成.当MCU请求发送数据时,置CE为高电平,此时的接收机地址和有效载荷数据作为nRF2401的内部时钟,可用请求协议或MCU将速率调至1Mbps;置CE为低电平可激活ShockBurstTM发射.ShockBurstTM接收主要使用MCU接口引脚CE、DR1、CLK1和DATA来实现.当正确设置射频包输入载荷的地址和大小后,置CE为高电平可激活RX.此后便可在nRF2401监测信息输入200μs,若收到有效数据包,则给MCU一个中断并置DR1为高电平,以使MCU 以时钟形式输出有效载荷数据,待系统收到全部数据后nRF2401再置DR1为低此时如果CE保持高电平,则等待新的数据包.若CE置低电平,则开始接收新的序列.3.2 DuoCeiverTM的双信道接收模式nRF2401的DuoCeiverTM技术为RX提供了两个独立的专用数字信道,因而可代替两个单独接收系统.图3所示是DuoCeiverTM同时双接收信道结构图.nRF2401 可以通过一个天线接口从相隔8MHz的两个1Mbps接收机上接收数据.同时将两个数字信道的输出反馈到两个单独的MCU接口.具体的两个信道如下:数字信道1:CLK1,DATA,DR1;数字信道2:CLK2,DOUT2,DR2;应当说明的是,数字信道2的频率只有在比数字信道1的频率高出8MHz时,才能保证正常接收.4 典型应用nRF2401的电源电压范围为1.9~3.6V,可工作在-40~+85℃的温度范围内.灵敏度为-90dbm.图4是nRF2401的一个典型应用电路.该电路由50V陶瓷电容器(C1~C9)、nRF2401无线电收发器(U1)以及一个晶振组成,由图可见,该电路外围元件很少.。

nRF2401无线模块产品说明书

nRF2401无线模块产品说明书
4. 常见问题 .................................................................................................................................................. 8
3.1 配置文件 ..................................................................................... 4 3.2 驱动文件 ..................................................................................... 6
2. 硬 件 模 块 说 明
nRF2401 无线模块产品说明书
图 1 nRF2401 丝印图
2.1 NRF2401 及其外围电路
nRF2401 及其外围电路如图 2 所示,包括 nRF2401 芯片部分、稳压部分、晶振部分、天线部分。电 压 VDD 为芯片提供工作电压;晶振部分包括 Y1、C11、C12,晶振 Y1 允许值为:4MHz、8MHz、12MHz、 16MHz,如果需要 1Mbps 的通信速率,则必须选择 16MHz 晶振。天线部分包括电感 L1、L2、L3(板子 自身天线)或者 L1、L3、ANT2(外接天线),用来将 nRF2401 芯片 ANT1、ANT2 管脚产生的 2.4G 电平 信号转为电磁波信号,或者将电磁波信号转换为电平信号输入芯片的 ANT1、ANT2 管脚。
R3 330 PWR_UP
VDD
CE CLK2 DATA2 CS
R5 330 R6 330 R7 330 R8 330

nRF24L01无线通信模块使用手册

nRF24L01无线通信模块使用手册

nRF24L01无线通信模块使用手册一、模块简介该射频模块集成了NORDIC公司生产的无线射频芯片nRF24L01:1.支持2.4GHz的全球开放ISM频段,最大发射功率为0dBm2.2Mbps,传输速率高3.功耗低,等待模式时电流消耗仅22uA4.多频点(125个),满足多点通信及跳频通信需求5.在空旷场地,有效通信距离:25m(外置天线)、10m(PCB天线)6.工作原理简介:发射数据时,首先将nRF24L01配置为发射模式,接着把地址TX_ADDR和数据TX_PLD 按照时序由SPI口写入nRF24L01缓存区,TX_PLD必须在CSN为低时连续写入,而TX_ADDR在发射时写入一次即可,然后CE置为高电平并保持至少10μs,延迟130μs后发射数据;若自动应答开启,那么nRF24L01在发射数据后立即进入接收模式,接收应答信号。

如果收到应答,则认为此次通信成功,TX_DS置高,同时TX_PLD从发送堆栈中清除;若未收到应答,则自动重新发射该数据(自动重发已开启),若重发次数(ARC_CNT)达到上限,MAX_RT置高,TX_PLD不会被清除;MAX_RT或TX_DS置高时,使IRQ变低,以便通知MCU。

最后发射成功时,若CE为低,则nRF24L01进入待机模式1;若发送堆栈中有数据且CE为高,则进入下一次发射;若发送堆栈中无数据且CE为高,则进入待机模式2。

接收数据时,首先将nRF24L01配置为接收模式,接着延迟130μs进入接收状态等待数据的到来。

当接收方检测到有效的地址和CRC时,就将数据包存储在接收堆栈中,同时中断标志位RX_DR置高,IRQ变低,以便通知MCU去取数据。

若此时自动应答开启,接收方则同时进入发射状态回传应答信号。

最后接收成功时,若CE变低,则nRF24L01进入空闲模式1。

三、模块引脚说明1 / 197 NC 空 8 CSN 芯片片选信号 I 9 CE 工作模式选择I 10+5V电源四、模块与AT89S52单片机接口电路注:上图为示意连接,可根据自己实际需求进行更改;使用AT89S52MCU 模块时,请将Nrf24L01通讯模块每个端口(MOSI 、SCK 、CSN 和CE )接4.7K 的排阻上拉到VCC 增强其驱动能力(如下图:)。

nRF24L01无线模块的传输速度及距离

nRF24L01无线模块的传输速度及距离

nRF24L01无线模块的传输速度及距离
nRF24L01是一款新型单片射频收发器件,工作于2.4GHz~2.5GHzISM频段。

内置频率合成器、功率放大器、晶体振荡器、调制器等功能模块,并融合了增强型ShockBurst技术,其中输出功率和通信频道可通过程序进行配置。

nRF24L01功耗低,在以-6dBm的功率发射时,工作电流也只有9mA;接收时,工作电流只有12.3mA,多种低功率工作模式,工作在100mw时电流为160mA,在数据传输方面实现相对WiFi距离更远,但传输数据量不如WiFi(掉电模式和空闲模式)使节能设计更方便。

nRF24L01传输收发距离通讯距离是nRF24L01无线模块的一个综合指标,受到很多条件、因素和参数的影响。

nRF24L01无线模块通讯距离受影响的因素主要有:天线增益、输出功率、传输距离。

一般传输距离为5m,
加板载天线,设置0DBM,在空旷地带一般可以做到20~25米左右
加PA+外接天线可以做到200米左右,最高甚至可以到达500米左右。

nRF24L01传输速度nRF24L01同时支持250kbps和1Mbps的数传传输速率,当其它应用参数一致时,两种数据传输速率实际测的通讯距离相差很大。

低速率的250kbps通讯距离至少在高速率的1Mbps的2倍以上。

没有很大的数据量却贪图高传输速率,结果是会影响传输距离的。

提升传输距离的方法1、匹配高增益天线;
2、适当加大发射功率;
3、调整好适当的发射频率;
4、提高接收灵敏度。

nrf2401解码接收模块规格说明书

nrf2401解码接收模块规格说明书

XD-YK04解码接收模块规格说明书产品名称:5伏高频超再生四路解码接收模块一、技术参数工作电压(V):DC5V静态电流(mA): 4.5MA调制方式:调幅(OOK)工作温度: -10℃~+70℃接收灵敏度(dBm):-105DB工作频率(MHz):315、433.92MHz(266-433MHZ频率段可任选)编码方式:焊盘编码(固定码)工作方式:M4(点动:按住不松手就输出,一松手就停止输出)、L4(互锁:四路同时只能有一路输出)、T4(自锁:四路相互独立输出、互不影响,按一下输出再按一下停止输出)尺寸(LWH):41*23*7mm二、产品特点:超再生接收模块采用LC振荡电路,内含放大整形,输出的数据信号为解码后的高电平信号,使用极为方便,并且价格低廉,所以被广泛使用。

带四路解码输出(同时也可改为六路点动或互锁输出),使用方便;频点调试容易,供货周期短;产品质量一致性好,性价比高。

接收模块有较宽的接收带宽,一般为±10MHz,出厂时一般调在315MHz或433.92MHZ(如有特殊要求可调整频率,频率的调整范围为266MHz~433MHz。

)。

接收模块一般采用DC5V供电,如有特殊要求可调整电压范围。

三、脚位及使用说明:接收模块一共有八个外部接口,上面有英文表示。

“5V”表示接电源正极,“ D0、D1、D2、D3”表示输出,“GND”表示接电源负极,“ANT”表示接天线端。

使用前要接上50欧姆1/4波长的天线,并且天线应该是直的,以达到最佳的接收效果,波长=光速/频率。

四、应用环境(应用领域)无线遥控开关、遥控插座、数据传输、遥控玩具、防盗报警主机、车库门、卷闸门、道闸门、伸缩门等门控业及其遥控音响领域等。

五、自选配件与公司发射系列、遥控器系列产品配套使用。

六、备注VCC电压要与模块工作电压一致,且要做好电源滤波;天线对模块的接收效果影响很大,最好接1/4波长的天线,一般采用50欧姆单芯导线,天线的长度315M的约为23cm,433M的约为17cm;天线位置对模块接收效果亦有影响,安装时,天线尽可能伸直,远离屏蔽体,高压,及干扰源的地方;使用时接收频率、解码方式应与发射匹配。

NRF2401+模块说明书

NRF2401+模块说明书
2 问:同样的 NF-03 为什么有两种价格,一款 4.5 的一款 6.5?
答:一款原产台湾,一款原产品挪威,随着众多 IC 晶圆厂自己无线 IC 的 推出,兼容模块的价格从 2008 年的 20 元左右一直跌落到目前的 4.5,利润由当 初的 10 元降到现在的 0.5 元以下,其中挪威版的出的最早,价格虽然猛降,但 是始终拼不过台产芯片。
时也减小了整个系统的平均工作电流。 在 Enhanced ShockBurstTM 收发模式下, NRF24L01 自动处理字头 和 CRC 校验码。在接收数据时,自动把字头和 CRC 校验码移去。在送 数据时,自动加上字头和 CRC 校验码,在发送模式下,置 CE 为高,至 少 10us,将时发送过程完成后。 4.1.1.1 Enhanced ShockBurstTM 发射流程 A. 把接收机的地址和要发送的数据按时序送入 NRF24L01; B. 配置 CONFIG 寄存器,使之进入发送模式。C. 微控制器把 CE 置高 (至少 10us),激 发 NRF24L01 进行 Enhanced ShockBurstTM 发射; D. N24L01 的 Enhanced ShockBurstTM 发射(1) 给射频前端供电; (2) 射频数据打包(加字头、CRC 校验码); (3) 高速发射数据包; (4) 发射完成,NRF24L01 进入空闲状态。4.1.1.2 Enhanced ShockBurstTM 接收流程 A. 配置本机地址和要接收的数据包大小;B. 配置 CONFIG 寄存器,使之进入接收模式,把 CE 置高。 C. 130us 后,NRF24L01 进入监视状态,等待数据包的到来; D.收到 正确的数据包(正确的地址和 CRC 校验码),NRF2401 自动把字头、地址

NRF2401 模块说明书介绍

NRF2401 模块说明书介绍

常见问题解答1 问:2.4G模块的距离有多远?答:空旷距离下内置PCB天线比如我们的NF-02 NF-03 系列,最远无障碍在240米处还能收到信号。

但是有遮挡的情况比较难说,还有附近的WIFI干扰也会严重影响传输距离,因此我们的+7DB输出功率,若做遥控用,空旷距离最好距离在200米左右。

2 问:同样的NF-03为什么有两种价格,一款4.5的一款6.5?答:一款原产台湾,一款原产品挪威,随着众多IC晶圆厂自己无线IC的推出,兼容模块的价格从2008年的20元左右一直跌落到目前的4.5,利润由当初的10元降到现在的0.5元以下,其中挪威版的出的最早,价格虽然猛降,但是始终拼不过台产芯片。

3问:挪威版本的NRF24L01+和台产版的哪个使用效果会更好?答:台产版的完全克隆挪威版的,并在以前的基础上加了+7DB的功放电路,使之距离上是挪威版本的2倍还多。

4 问:挪威版最大可编程发射功率是0DBM 台产版的是+7DBM。

是个什么概念??答:每增加+3DBM 发射功率增加一倍,+7DB M就是0DBM发射功率的四倍。

在最大发射功率下,台产版的电流在40MA 左右。

挪威版在0DB时12MA左右5 问:同问题4,那是否说明台产版的比挪威版的耗电???答:在同样发射功率下,功耗一样,比如在0DBM下,电流都是12MA。

6 问内置PCB天线和外置鞭状天线,效果对比如何?答:发射功率基本相当,但是实地测试空旷距离,外置天线距离比PCB天线远25%-30%左右。

7 问:我想用来传输语音或图像信号可以吗?答:这个传输的是数字信号,要传输语音和图像信号也可以完成,只是要先进行数模转化,数据压缩算法,以及出错重传,防碰撞处理和时效性问题,是个不小的工程!8 你们公司的两大类型无线产品SI4432模块和NRF24L01模块我选哪一个好?答:先从关注的传输距离上说,SI4432是一款相当不错的芯片,内置—+20DBM功放,可谓是所有315M-433M中最强悍的一款,距离上再1200波特率下,能传输1公里左右,在家居安防与小区组网上非常有用,NRF24L01+外置功放的情况下距离和SI4432相当,但穿透性和绕射性能比SI4432差,与SI4432比较最大的优点是:传输速率比较快,最大能到2M适合传输大批量数据,要求或者持续时间比较短的应用。

(word完整版)NRF2401使用详解

(word完整版)NRF2401使用详解

基于NRF2401和MSP430F149实现无线通信一、实验目的:1、掌握无线通信模块NRF2401的使用方法,学会用此模块实现数据传输;2、进一步了解MSP430F149单片机的编程语言和环境.二、实验功能:本实验完成无线通信功能,具体是通过NRF2401实现一个发送数据一个接受数据,发送端实现0~99循环发送,接收端接受数据并显示在数码管上。

注意:由于NRF2401价格不菲且易坏,所以将此模块插入到最小系统板上的插槽时应注意师父查反,正确的方向是天线端向外,且插拔时一定要断电.三、实验原理:NRF2401是单片射频收发一体芯片,工作于2.4—2。

5GHz ISM频段,适用于多种无线通信场合,如无线遥控器、无线鼠标等,且传输数据稳定,这种无线通信解决方案适合传输距离较近的无线控制项目,它只需要和处理器配合使用便能实现可靠的数据传递。

下面详细介绍如何运用MSP430单片机控制NRF2401完成无线通信。

1、RT2411模块按照设计流程,应该是根据NRF2401的datasheet搭建硬件电路,但是为了使用方便,我们使用了模块电路RT2411,RT2411是NRF2401的典型应用电路(如图1所示),使用此模块电路的好处是我们只需要将各个引脚连到单片机对应管脚,配合正确的程序就可实现无线通信功能。

相关的两个文档是《NRF2401A..pdf》和《RT2411使用手册》,尤其要注意RT2411模块价格昂贵且容易损坏,使用前一定要认真阅读《RT2411使用手册》第二页的五个注意事项,要尽量避免由于使用不当造成芯片损坏。

图1. RT2411模块实物图(左)和原理图(右)2、实验说明和硬件连接我们将做一个简单实验,由发送机连续循环发送数字1—99,接收机接收数据并将其显示到数码管上,这样可以看到实验效果:接收机数码管上循环显示数值1-99。

发送机和接收机都是由一块MSP430F149最小系统板和一个RT2411模块组成,共需两套MSP430F149最小系统板和两个RT2411模块。

Nrf2401 datasheet 数据手册 中文资料

Nrf2401 datasheet 数据手册 中文资料

3 在接收模式下 当接收到与本机地址一致是 通过 DR1 输出中断指示 高有效 单片机通过 DATA CLK1 接收数据
3 通道 2 接口 通道 2 接口 CLK2 DOUT2 DR2 为三线数据接口 在 PTR4000 模块中保留未使用
五 PTR4000 的配置 PTR4000 上电以后首先必须通过单片机对其进行配置 单片机首先将按照模式控制真值表 表 4
1 在配置模式下 单片机通过通道 1 的 DATA CLK1 线配置 PTR4000 的工作参数 2 在发射模式下 单片机通过通道 1 的 DATA CLK1 发送数据
COPYRIGHT ©2003 ALL RIGHTS RESERVED 迅通科技 TEL: 0451 86349363 E-mail: sales@ 2
六 PTR4000 的软件编程 1 配置编程
1 上电以后 MCU 首先配置 PTR4000 模块 先将 CS CE 设为配置模式 见表 4 1 MCU 通 过 CLK1 DATA 将配置数据移入 PTR4000 模块 CLK1 由 MCU 提供 MSB 首先移入
2 全部配置 120 bit 配置数据均移入后 由 MCU 将 CS CE 设为工作模式 此时 PTR4000 将刷 新内部配置并使得新配置立即生效 在掉电和待机模式工作后 配置内容仍然有效 配置数据 只有当电源撤除后才会丢失
1 编程配置接口
该接口由 CE CS PWR 组成 控制 PTR4000 的四种工作模式 配置模式 发射/接收模式 待机模
式 Power down 掉电模式 配置数据由 DATA CLK1 输入 各种模式的控制模式见下表 4 1
模式
PWR
CE
CS
工作模式 发射/接收

nRF24L01中文全数据手册翻译

nRF24L01中文全数据手册翻译

图 4:在微处理器中的数据时钟形式 与
无线射频发送技术
下图中分别示意了在没有无线射频发送时,数据传输速率由 MCU 决定 以及 有无线 射频发送时的时钟状态:
图 5:nRF2401 工作在无线射频时或非无线射频时的电流损耗
图 6:nRF2401 以无线射频模式进行数据发送的流程图
nRF2401 以无线射频发送数据时的条件: 相关 MCU 接口引脚:CE、CLK1、DATA � 当运行 MCU 并有数据发送时,置高 CE。接下来便激活 nRF2401 进行发送数据的 处理 � 接收机地址与所需传输的数据在系统时钟下写入 nRF2401,此时芯片运行速率或 MCU 运行速率小于 1Mbps(例如只有:10kbps) � 在上述情况完成后,MCU 置低 CE,这一行为便激活 nRF2401 以无线射频方式进 行数据发送 � nRF2401 的无线射频发送: � 射频前端上电 � 射频数据包完成(数据开始位添加成功,CRC 校验计算完成) � 数据以高速进行发送(用户可以配置发送速率为:250kbps 或 1Mbps) � 当数据发送完成,nRF2401 进入睡眠模式
nRF2401 运行模式:
概述: 通过不同的设置 PWR_UP、CE、CS 这三个引脚,nRF2401 可以工作在一下主要工作模式:
表 6:nRF2401 主要工作模式 � 激活模式(接收/发送) :PWR_UP—CE—CS(110) � 配置模式:PWR_UP—CE—CS(101) � 睡眠模式:PWR_UP—CE—CS(100) � 掉电模式:PWR_UP—CE—CS(0XX) 对于完整概述 nRF2401 输入/输出引脚的不同工作模式的设置请参照表 7。 激活模式: nRF2401 有两种接收/发送工作模式: � 无线射频模式 � 直接发送模式 nRF2401 工作于何种激活模式完全依照于配置字的组成,而配置字存在于专有的配置区域。 无线射频模式( Shock Burst) : 无线射频技术使用片上的先入先出( FIFO)功能来记录低速的数据写入,并以非常高 的速率进行数据发送,因此这样可以极大的减少电能损耗。 当 nRF2401 工作在无线射频模式时, 你可以通过由 2.4GHz 的频带来获得高速的数据传 输速率 (1Mbps) 而不需要额外的费用, 而这些数据的传输加工均由高速的微处理器来完成。 通过片上的无线射频协议来处理高速信号的传输,nRF2401 具有如下优势: � 大大减小电流的损耗 � 更低的系统花费(使用相对便宜的微处理器) � 通过短时间传输大大减低信号在空中的因传输干扰而产生的危险 nRF2401 可以通过使用 3 线接口来对其进行编程处理, 其数据的传输速率由微处理器的 处理速率决定。 当无线射频连接在最大数据传输速率时, 让芯片会把运行状态下的数字处理部分工作在 最低速率,此时 nRF2401 工作在无线射频模式下时可以在相当大的范围内减小平均电流声 损耗。 无线射频传输规则( Shock Burst Principle) : 当 nRF2401 配置为无线射频模式时(Shock Burst mode) ,其数据的发送或接收遵循如 下组成方式(以 10kbps 为范例) :

nRF24L01的工作原理

nRF24L01的工作原理

nRF24L01的工作原理nRF24L01是一款低功耗2.4GHz无线收发模块,由Nordic Semiconductor公司设计和生产。

它采用了高度集成的射频收发器,能够在2.4GHz频段进行无线通信。

nRF24L01广泛应用于无线数据传输、遥控器、无线传感器网络等领域。

nRF24L01的工作原理可以分为发送和接收两个部分。

发送部分:1. 设置工作模式:通过配置寄存器,将nRF24L01设置为发送模式。

2. 设置通信频道:选择一个合适的通信频道。

nRF24L01支持多个可选频道,可以根据具体需求进行设置。

3. 设置发射功率:根据通信距离和功耗要求,选择合适的发射功率级别。

4. 设置数据速率:选择合适的数据传输速率,可以根据实际需求进行调整。

5. 设置接收地址:将接收方的地址设置到nRF24L01的发送地址寄存器中。

6. 准备数据:将要发送的数据准备好,并存储在发送缓冲区中。

7. 发送数据:通过SPI接口将数据从发送缓冲区传输到nRF24L01,并启动发送过程。

8. 等待发送完成:等待发送完成中断信号,表示数据已经成功发送。

接收部分:1. 设置工作模式:通过配置寄存器,将nRF24L01设置为接收模式。

2. 设置通信频道:选择与发送方相同的通信频道。

3. 设置接收地址:将接收方的地址设置到nRF24L01的接收地址寄存器中。

4. 设置自动应答:如果需要,可以设置nRF24L01在接收到数据后自动发送应答信号。

5. 等待数据接收:nRF24L01会持续监听指定通信频道,等待接收数据。

6. 接收数据:当nRF24L01接收到数据时,将数据存储在接收缓冲区中。

7. 处理数据:从接收缓冲区读取数据,并进行相应的处理。

8. 发送应答(可选):如果设置了自动应答功能,nRF24L01会在接收到数据后自动发送应答信号给发送方。

nRF24L01的工作原理基于射频通信技术,通过无线信号的发送和接收来实现数据传输。

nrf2401

nrf2401

nrf2401介绍nrf2401是一款低功耗无线通信模块,采用2.4GHz频段进行通信。

该模块非常适用于需要远距离无线通信的应用,如物联网设备、无线传感器网络、遥控器等。

特性• 2.4GHz全向射频模块•内置射频前端和调制解调器•最大传输距离可达100米•工作频率范围为2.400-2.525GHz•最大发射功率为0dBm•支持多通道通信•低功耗设计,适合电池供电设备•强大的抗干扰能力•简单易用的SPI接口硬件规格•工作电压:3.3V•工作温度范围:-40°C 到 +85°C•尺寸:15mm x 29mm连接方式nrf2401模块采用SPI接口进行与主控芯片的通信。

需要连接如下几个引脚:•MOSI:主控芯片的SPI信号输出引脚•MISO:主控芯片的SPI信号输入引脚•SCK:主控芯片的SPI时钟引脚•CSN:片选引脚,用于使能模块•CE:片选引脚,用于控制模块的工作模式应用示例以下是一个基本的nrf2401模块应用示例:```c #include <SPI.h>// 定义连接nrf2401模块的引脚 #define MOSI 11 #define MISO 12 #define SCK 13 #define CSN 10 #define CE 9void setup() { SPI.begin(); SPI.setDataMode(SPI_MODE0); SPI.setClockDivider(SPI_CLOCK_DIV4);pinMode(CSN, OUTPUT); digitalWrite(CSN, HIGH);pinMode(CE, OUTPUT); digitalWrite(CE, LOW); }void loop() { // 选择通信通道 selectChannel(2);// 发送数据 sendData(。

基于nRF2401的无线数据通信

基于nRF2401的无线数据通信

基于nRF2401的无线数据通信高性能:nRF2401采用Nordic Semiconductor公司的无线通信技术,具有高速的数据传输速率和低延迟,可以满足各种无线通信需求。

低功耗:nRF2401的功耗非常低,可以通过降低工作电压、进入休眠模式等方式来延长电池使用寿命。

低成本:nRF2401芯片价格相对较低,可以降低整个无线通信系统的成本。

多通道:nRF2401支持多个通道,可以在不同的通道上进行无线通信,实现多路数据传输。

nRF2401的硬件电路设计主要包括电源电路、晶振电路、射频电路、接口电路等部分。

其中,射频电路是实现无线通信的关键部分,它包括天线、滤波器、功率放大器等部分。

nRF2401的软件程序设计主要包括数据的发送和接收两部分。

在发送数据时,主控制器将需要发送的数据通过SPI接口发送给nRF2401,然后由nRF2401将数据打包成无线信号发送出去;在接收数据时,nRF2401接收到无线信号后将其解包成原始数据并通过SPI接口传输给主控制器。

为了确保数据的可靠传输,需要设计一套数据传输协议。

该协议应该包括数据的帧格式、校验方式、通信协议等部分。

通过定义帧格式和校验方式,可以确保数据的正确性和完整性;通过定义通信协议,可以确保两个设备之间的数据传输顺序和方式正确无误。

基于nRF2401的无线数据通信可以应用于各种需要无线数据传输的场景,如智能家居、物联网、无线传感器网络等。

在这些场景中,nRF2401可以作为无线通信模块,将各个设备连接在一起,实现数据的快速传输和共享。

例如,在智能家居中,可以通过nRF2401将智能电器、智能照明、智能安防等设备连接在一起,实现各种设备的互联互通和智能化控制;在物联网中,可以通过nRF2401将各种传感器和执行器连接在一起,实现数据的采集和控制信号的传输。

基于nRF2401的无线数据通信具有高性能、低功耗、低成本和多通道等特点,可以广泛应用于各种需要无线数据传输的场景。

nRF24E1中文资料

nRF24E1中文资料

nRF24E1中文资料,应用电路,引脚图(1)1nRF24E1的主要特点nRF24E1是北欧集成电路公司(NORDIC)推出的一款带2.4GHz无线收发器nRF2401和增强型8051内核的无线收发模块。

nRF24E1适用于各种无线设备的短距离互连应用场合,工作于ISM(工业、科学和医学)频段。

该器件有125个频点,能够实现点对点、点对多点的无线通信,同时可采用改频和跳频来避免干扰。

nRF24E1最大传输速率可达1Mbit/s,其最大发射功率为0dBm,在比较理想环境中,其室内传输距离可达30~40米,室外传输距离可达100~200米。

nRF24E1的灵敏度为-90dBm,工作电压为1.9V~3.3V,工作温度范围为-40~+80℃。

nRF24E1的主要特性如下:● 带有2.4GHz无线收发器;● 内含增强型8051控制器;● 可工作在低电压 1.9V~3.6V 下;● 内有电压调节器;● 待机电流可低至2μA,同时器件还带有唤醒定时器;● 采用0.18μm的CMOS技术制造;● 所需外围器件很少;● 设计简单。

2引脚功能nRF24E1采用36脚QFN(6×6mm)封装,其引脚排列如图1所示,各引脚功能如下:nRF24E1有11个数字I/O引脚,由P0口(DIO2~DIO9)和P1口(DIO0、DIO1、DIN0)组成,除了DIN0只能用于输入外,其余都是双向引脚,而且大部分数字I/O有复用功能。

P0口各个引脚的复用功能如表1所列。

表1 P0口引脚的复用功能此外,P0口还有两个控制寄存器P0ALT和P0DIR。

其中P0ALT的控制优先级高于P0DIR。

设计时可以通过设定P0ALT来决定哪些引脚使用复用功能,没有选用复用功能的引脚则为GPIO,而可用P0DIR来设置这些P0口是输入还是输出。

P1口只有3个引脚,可设为SPI接口或GPIO,nRF24E1使用SPI时,只能作为主机。

SPI接口的引脚功能如下:P1.2(DIN0):串行数据输入脚;P1.1(DIN1):串行数据输出脚;;P1.0(DIO0):串行时钟引脚。

nrf2401

nrf2401

nRF2401是单片射频收发芯片,工作于2.4~2.5GHz ISM频段,芯片内置频率合成器、功率放大器、晶体振荡器和调制器等功能模块,输出功率和通信频道可通过程序进行配置。

芯片能耗非常低,以-5dBm的功率发射时,工作电流只有10.5mA,接收时工作电流只有18mA,多种低功率工作模式,节能设计更方便。

其DuoCeiverTM技术使nRF2401可以使用同一天线,同时接收两个不同频道的数据。

nRF2401适用于多种无线通信的场合,如无线数据传输系统、无线鼠标、遥控开锁、遥控玩具等。

目录芯片结构工作模式收发模式器件配置展开编辑本段芯片结构nRF2401内置地址解码器、先入先出堆栈区、解调处理器、时钟处理器、GFSK滤波器、低噪声放大器、频率合成器,功率放大器等功能模块,需要很少的外围元件,因此使用起来非常方便。

QFN24引脚封装,外形尺寸只有5×5mm。

编辑本段工作模式nRF2401有工作模式有四种:收发模式、配置模式、空闲模式和关机模式。

nRF2401的工作模式由PWR_UP 、CE、TX_EN和CS三个引脚决定。

编辑本段收发模式nRF2401的收发模式有ShockBurstTM收发模式和直接收发模式两种,收发模式由器件配置字决定,具体配置将在器件配置部分详细介绍。

ShockBurstTM收发模式ShockBurstTM收发模式下,使用片内的先入先出堆栈区,数据低速从微控制器送入,但高速(1Mbps)发射,这样可以尽量节能,因此,使用低速的微控制器也能得到很高的射频数据发射速率。

与射频协议相关的所有高速信号处理都在片内进行,这种做法有三大好处:尽量节能;低的系统费用(低速微处理器也能进行高速射频发射);数据在空中停留时间短,抗干扰性高。

nRF2401的ShockBurstTM技术同时也减小了整个系统的平均工作电流。

在ShockBurstTM收发模式下,nRF2401自动处理字头和CRC校验码。
