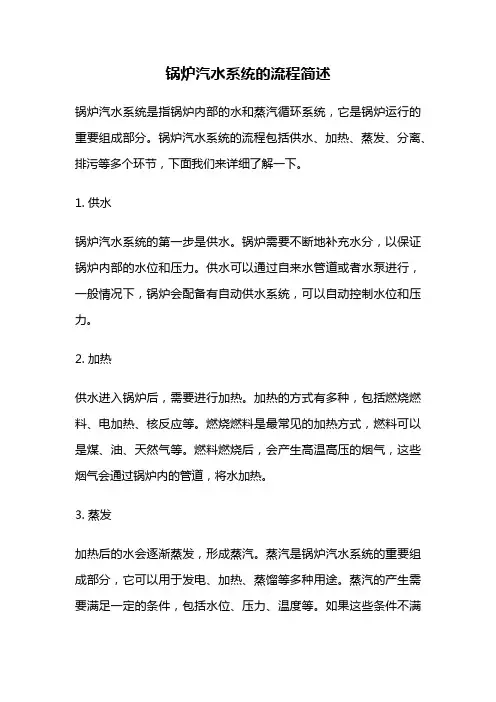

锅炉汽水流程
锅炉汽水流程：省煤器——汽包下降管——水冷壁——汽包——分离器——水平低温过热器——分隔屏——后屏——末级过热器——汽轮机——低温再热器——末级再热器——汽轮机。
一级减温水：低温过热器出口与分隔屏之间，二级减温水：后屏和末级过热器之间
锅炉安装施工组织设计
目录 第一章工程概况............................................................. I 1编制依据.. (3) 2工程概况 (3) 第二章施工总体布置 (3) 1项目实施目标 (3) 2工期部署 (3) 3质量控制 (4) 4安全文明施工 (4) 第三章施工组织 (5) 1施工现场管理组织机构 (5) 2职能部门的职责 (5) 3项目部主要技术管理人员 (6) 第四章施工进度计划 (10) 1施工进度计划 (10) 2保证实现目标工期的措施 (10) 第五章资源需用计划 (14) 1人力资源计划 (14) 2拟投入工程主要施工机械设备 (14) 3力能计划 (14) 4施工排水 (16) 5现场通讯 (16) 第六章总平面布置图 (17) 1布置原则 (17) 2组成及分区 (17) 第七章质量管理 (19) 1质量管理目标 (19) 2质量保证体系 (19) 3工程质量检验 (23) 4工程质量保证措施 (24)
5技术和质量检验依据........................................ 错误!未定义书签。第八章安全、卫生与环保管理............................... 错误!未定义书签。1安全管理.................................................. 错误!未定义书签。2成品保护.................................................. 错误!未定义书签。3现场文明施工措施.......................................... 错误!未定义书签。4环境保护.................................................. 错误!未定义书签。第九章季节性施工管理措施................................. 错误!未定义书签。1一般措施.................................................. 错误!未定义书签。2雨期施工注意事项.......................................... 错误!未定义书签。3高温季节施工措施.......................................... 错误!未定义书签。第十章主要施工方案和技术措施............................. 错误!未定义书签。 附表 1 施工现场组织机构图 2 进度计划 3 拟投入工程主要施工机械设备表 4 项目安全管理组织机构图 5 施工现场安全管理流程图
锅炉设备及汽水流程(配图片)
锅炉设备及汽水流程 锅炉设备介绍： 1、钢结构：整个锅炉设备全部由钢结构支撑，悬吊在大板梁上，由于整个受热面系统的热胀冷缩，因此将水冷壁、过热器、再热器、省煤器等受热面设备通过吊挂装置全部悬挂在大板梁上，以保证整个锅炉能向上向下自然膨胀。 钢结构：一般材质为Q235A或Q235B，它是由几根大的钢柱和梁，还有斜撑构成。钢结构设备到货为散件，钢结构到现场后由现场组合安装，钢结构的连接方式有焊接和螺栓连接，螺栓一般采用高强度螺栓。采用螺栓连接的钢结构，在安装调整初期，要求每一层安装时需用临时普通螺栓初紧固，待调整和验收完毕，才能用高强度螺栓紧固，在钢架验收时候要对高强度螺栓的紧固度进行检查。 锅炉基础
锅炉钢结构安装锅炉钢结构 锅炉钢结构高强螺栓
锅炉大板梁 锅炉钢架
锅炉钢架地面准备 锅炉钢结构（注意剪力槽钢，与土建对应必须留有足够的剪力槽）
锅炉吊挂装置，受热面设备全部吊挂在大板梁上 2、水冷壁：炉膛四周由膜式管道密封组成，形成一个方体中空炉膛，由刚性梁连接形成方形整体，通过吊挂装置悬吊在大板梁上，保证向上和向下受热自然膨胀，前后左右膨胀由导向装置限制；接受炉膛火焰的直接辐射传热，水在水冷壁里经过加热至水沸腾，形成水与蒸汽的混合体，产生饱和蒸汽，最上端由上集箱连接，上端通过上集箱与锅筒连通，最下端由下集箱连接，最下端与下降管连通，同时也与锅筒连通。水冷壁：一般材质为20G。为保证炉膛燃烧后的热量能完全被水冷壁管的水吸收，因此必须将炉膛密封起来，在安装水冷壁时候将管屏与管屏之间密封焊接起来保证密封形成密闭炉膛。 在水冷壁的外面为了防止热量损失及防止烫伤所以在水冷壁的外面设置了保温棉及耐火砖，保证热量损失。
锅炉安装流程
锅炉安装流程
二、施工工艺和操作要点 ㈠工艺程序 炉管校正→设备材料检查验收→基础验收→钢架的组对安装→汽包安装→下降管安装→护板组焊→顶部连接管安装→燃烧器安装→刚性梁安装→水冷壁安装→集箱安装→门类及密封安装→省煤器安装→空气预热器安装→炉墙安装→过热器安装→本体管路安装→水压试验 ㈡工艺方法和操作要点 1、钢梁安装 (1)钢架的拼装 锅炉钢架立柱一般为二段到货,为便于质量控制和减少高空作业难度,6片划分以最小跨度为原则,一般将前墙及侧尾分成上下2片在地面组对,组对应在找平的枕木上进行,以柱顶标高为基准,向柱脚处确定立柱的1M标高线,上下立柱划出纵向中心线,并应注意焊接顺序,和留有适当焊接收缩量,以免焊接后组合尺寸超差,组合后误差见表1,组对顺序与安装顺序相反,组对好的钢架 不许叠放,以防变形,及时移出组对场地.
微调到设计标高和水平度符合表3要求,汽包找正好后,四个方向进行临时固定,待水压试验后拆除. 2)联箱的安装 a、对水冷壁联箱,当炉管为膜式壁时,可将上下联箱与炉管在地面组合架上组焊后,整体进行安装,当炉管为单根管子时,需分别安装上下联箱,然后用快速卷扬机单根安装炉管,上下联箱安装好后,纵向热膨胀间隙满足图纸要求. b、过热器、省煤器联箱,不论为悬吊式或支架式,均应先安装好后,前后或上下同时安装过热器或省煤器管子,安装过热器联箱时,对单向或双向膨胀的预留间隙必须符合图纸要求,并注意安装的联箱不要阻碍先安装的联箱膨胀.省煤器联箱的V形卡不能把死,保证纵向双向膨胀. c、锅筒联箱安装标准见表
c、管屏垂度允许偏差为±3MM/每米,宽度为+4MM,-8MM, d、水平横向弯曲度允许偏差H,符合表5规定,水平纵向弯曲度允差为每米不大于2MM,总长度不大于20MM, e、管屏长度L的允差为+3MM , f、旁弯度f的允许偏差为当单向旁弯时f≤6MM,当双向旁弯时,|f1|+|f2|≤ g、平组件对角线之差|L1-L2|≤5MM,对带成片弯头的组件对角线之差|L1-L2|≤10MM, h、管屏的管口端面平面度偏差为±1MM, 表7
锅炉水处理工艺流程
锅炉水处理工艺流程 一、补给水处理 因蒸汽用途（供热或发电）和凝结水回收程度的不同，锅炉的补给水量也不相同。凝汽式电站锅炉的补给水量一般低于蒸发量的3％,供热锅炉的补给水量可高达100％。补给水处理流程如下： ①预处理 当原水为地表水时，预处理的目的是除去水中的悬浮物、胶体物和有机物等。通常是在原水中投加混凝剂（如硫酸铝等），使上述杂质凝聚成大的颗粒，借自重而下沉，然后过滤成清水。当以地下水或城市用水作补给水时，原水的预处理可以省去，只进行过滤。常用的澄清设备有脉冲式、水力加速式和机械搅拌式澄清器；过滤设备有虹吸滤池、无阀滤池和单流式或双流式机械过滤器等。 为了进一步清除水中的有机物，还可增设活性炭过滤器。 ②软化 采用天然或人造的离子交换剂,将钙、镁硬盐转变成不结硬垢的盐，以防止锅炉管子内壁结成钙镁硬水垢。 对含钙镁重碳酸盐且碱度较高的水，也可以采用氢钠离子交换法或在预处理（如加石灰法等）中加以解决。 对于部分工业锅炉，这样的处理通常已能满足要求，虽然给水的含盐量并不一定明显降低。 ③除盐 随着锅炉参数的不断提高和直流锅炉的出现，甚至要求将锅炉给水中所有的盐分都除尽。这时就必须采用除盐的方法。 化学除盐所采用的离子交换剂品种很多，使用最普遍的是阳离子交换树脂和阴离子交换树脂，简称“阳树脂”和“阴树脂”。 在离子交换器中，含盐水流经树脂时，盐分中的阳离子和阴离子分别与树脂中的阳离子(H+)和阴离子(OH-)发生变换后被除去。 当水的碱度较高时，为了减轻阴离子交换器的负担，提高系统运行的经济性，在阳离子交换器之后一般都要求串联脱碳器以除去二氧化碳。 含盐量特别高的水，也可采用反渗透或电渗析工艺，先淡化水质，再进入离子交换器进行深度除盐。对高压以上的锅筒锅炉或直流锅炉，还必须除去给水中的微量硅；中、低压锅炉则按含量情况处理。 二、凝结水处理 凝结水在循环过程中，会受到汽轮机凝汽器冷却水泄漏和系统腐蚀产物等引起的污染，有时也需要进行处理。 凝结水的处理量与锅炉的参数、炉型（如有无锅筒或分离器）和凝结水的污染情况有关。随着锅炉参数的提高，凝结水的处理量一般逐渐增加。对超临界压力锅炉应全部处理；对超高压及亚临界压力锅炉处理量为25～100％;对有锅筒的高压以下锅炉一般不进行处理。 常用的凝结水处理设备有纤维素覆盖过滤器和电磁过滤器等。凝结水在其中除去腐蚀产物（氧化铜和氧化铁等）后，再进入混合床或粉末树脂覆盖过滤器进行深度除盐。 三、给水除氧 锅炉给水中的溶解氧会腐蚀热力系统的金属。 腐蚀产物在锅炉热负荷较高处结成铜铁垢，使传热恶化，甚至造成爆管或在汽轮机高压缸中沉积，使汽轮机效率降低。因此，经过软化或除盐的补给水和凝结水，在进入锅炉之前一般都要除氧。
安装工艺
整体锅炉安装施工方案 1. 安装施工方案的确定： 1.1锅炉安装工序流程图； 1.2施工质量标准的施工技术措施； 1.3施工进度计划； 1.4施工组织机构的劳动力安排； 1.5施工机具的配备； 1.6材料需要计划；安全技术规定的措施。 2.安装前的准备工作 2.1组织有关人员学习《蒸汽锅炉安全技术监察规程》和《热水锅炉安全技术监察规程》,熟悉锅炉安装图纸和使用说明书等文件,以便了解并掌握安装、起重、运行操作等安全注意事项。 2.2确定安装地点 2.3地基准备 2.4设备验收 2.5锅炉的搬运 3. 锅炉整体的安装 3.1锅炉基础的验收 3.1.1锅炉整体安装前核对基础尺寸;对基础验收。 3.1.2锅炉整体在两条基础上就位后，调整底座前面板与前轴落灰坑中心线距离为300mm； 3.1.3校核锅炉中心线和轮廓线是否与地基上划出的中心轮廓线相符合，然后用水平仪（尺）校核炉排面左、右侧是否保持水平，允许有不大于5mm 的倾斜。否则，将低的一面垫高。 3.1.4检查锅炉底座和地基的接触是否良好，如有空隙处，应加垫铁垫好。 3.2除尘器和引风机的安装 3.2.1除尘器应牢固地支撑在基础上，将除尘器的入口端与锅炉的出口端相连接，除尘器的另一端与引风机入口处相连接，法兰连接时要防止漏烟。 3.2.3引风机安装前，应检查底座的地脚螺栓是否浇牢在基础内.引风机装妥后，用手转动靠背轮(联轴器)，检查有无轧住。引风机的轴上一般都装有风叶轮，以加强引风机轴承的散热。风叶轮的螺丝应当拧紧，防止松动。安装时，引风机轴承座内应加润滑油，以后每月加一次。引风机冷态试运转时间不得超
过5min，并且应关小烟气调节门。冷态试运转时，还要检查电动机转向是否正确，有无摩擦振动现象，电动机温度是否正常。 3.2.4烟筒的安装: 3.2. 4.1法兰之间应垫嵌石棉绳，并采用吊垂线的方法检查烟筒的垂直度。如有偏差，可在法兰连接处垫平找正。 3.2. 4.2钢丝绳用花拦螺丝拉紧，注意三根钢丝绳的拉紧程度大致相等。 3.2. 4.3烟筒的烟气调节门应转动灵活，定位可靠。 3.2. 4.4 烟筒的风绳可根据烟筒高度确定加一道风绳和两道风绳。 3.2.5鼓风机的安装 3.2.5.1先把鼓风机固定在基础上，再安装送风管。连接部分要牢固严密，调风门要启闭灵活。可靠定位后，再接通电源试运转。 鼓风机试运转前，必须先加润滑油，试运转开始时，应检查电动机转向是否正确，有无摩擦现象，振动不应大于0.1mm，电动机和轴承温度一般温升应不高于40℃。 3.2.6炉排减速机的安装 3.2.6.1炉排减速机按炉排链轮轴调整好高度，然后将联轴器连接好。连接下箱壳和活动托板上的四只螺栓不应预先拧紧，以便在拉紧或放松炉排时，靠四只螺栓在椭圆孔上的位移来使减速箱轴与链轮轴保持平行。减速箱轴与链轮轴保持水平和平行后，再将地脚螺栓浇牢于基础中。 最后，接通电源，加润滑油，进行冷态试运转。 3.2.7刮板除渣机安装 将刮板除渣机放入除渣机坑内, 将漏灰斗先装到炉排底板下部，再调整除渣机与漏灰斗，以此定位，将除渣机出渣口高度调整好，漏灰斗口与除渣机安装高度以刮板不碰漏灰斗为合格，伸入约80～100mm，然后固定。用水密封，不让冷空气进入炉膛。用手扳动皮带，除渣机无卡住现象，再接通电源，先加润滑油，进行冷态试运转2小时，检查刮板、链轮、有无卡住和异常声音情况。 3.2.8上煤机的安装 3.2.8.1将检验合格的上煤机就位，两立柱与基础预埋件垂直后固定在预埋件上； 3.2.8.2将煤斗装入两立柱间，调整两立柱间距相等后与锅炉底座连接固定；用螺栓把上煤机横梁与立柱连接好；与锅炉本体用角钢连接固定，接好
锅炉安装管理制度
锅炉安装管理制度汇编 目录 1.图样资料审查制度 2.变更设计图样联系制度 3.焊材及原材料检验验收制度 4.开箱验收制度 5.技术文件管理制度 6.材料代用制度 7.设备使用管理制度 8.设备维修保养制度 9.施工检验验收制度 10.焊接工艺评定管理制度 11.接受质量技术监督部门监督检查制度 12.安全生产管理制度 13.质量信息反馈与处理制度 14.用户服务与意见处理制度
一、图样资料审查制度 1. 适用范围 1.1 图样熟悉是为了领会设计意图，熟悉图样内容，明确技术要求及早发现并消除图样和资料中的技术错误和欠妥之处（未经审查图样的工程不准施工）。 1.2 本制度适用于公司所承接的工程项目的图样资料审查。 2. 相关文件 《技术文件管理制度》 3. 职责 3.1 技术部负责图样资料审查的管理与监督。 3.2 大型或复杂工程由质量保证工程师主持，公司技术部组织工程部、施工队进行图样资料审查。 3.3 一般工程由施工队技术副队长或施工技术员进行图样资料审查。 4. 工作程序 4.1 图样熟悉的内容 4.1.1 原理图、流程图与组装图、布置图在走向、接点和顺序等方面是否一致。 4.1.2 图样、图形、说明、明细表之间是否一致，其它所有相关图样资料的要求是否一致。 4.1.3 主要尺寸、位置、标高有无错误或不明确之处。 4.1.4 图样资料是否齐全、清楚、明确、有无矛盾之处。
4.1.5 考虑施工工艺，需要予埋、予设、予留的管线，铁件孔洞等是否明确。 4.1.6 有关工程质量的规定是否明确，图样资料上的质量要求与国家标准、规程、规范是否一致。 4.1.7 针对技术规范、设计要求的质量标准，所需采取的技术措施及特殊工艺、施工方案、大件搬运、吊装方案的认可。 4.1.8 单位工程与平面图的关系，建筑图与结构图的关系，安装图与土建图的关系是否协调。 4.1.9 施工图样与现场实际情况是否吻合。 4.1.10 所有设计图样资料、文件是否满足施工的需要，是否有遗漏、矛盾、不清楚的地方。 4.2 图样资料会审的内容 4.2.1 设计的依据和施工现场及实际情况是否相符。特别是水文、地质条件与设计有无出入。 4.2.2 设计上的特殊要求，施工有无可能实现或需要作何修改。 4.2.3 设计上能否保证工程质量和安全施工。 4.2.4 对材料的特殊要求，以及解决的途径。 4.2.5 建筑结构、锅炉设备安装之间有无矛盾；图样资料说明是否齐全、规格是否明确；图面尺寸、坐标标高有无错误。 4.2.6 予留孔洞、予埋件、大样图和采用标准构配件图的型号，有无错误和矛盾。 4.2.7 各种管线立体交叉有无矛盾。
锅炉安装及修理改造(工艺手册)
锅炉安装及修理改造工程 工 艺 手 册 杭州聚能锅炉工程有限公司 二OO七年二月
锅炉安装及修理改造工程 工艺手册目录 颁布《质量管理手册的通知》 (2) 总则 (3) 企业宗旨、质量方针、质量目标 (4) 一、质量管理体系和管理制度 (5) （一）质量管理体系组织结构图 (5) （二）锅炉安装工程质量控制程序图及控制环节 (6) （三）锅炉修理改造质量控制流程图 (7) （四）锅炉安装质量控制一览表 (8) （五）各级质量管理责任人的职、责、权 (10) （六）图样资料审查制度 (14) （七）变更设计图样联系制度 (15) （八）开箱验收制度 (16) （九）焊材和原材料检验验收制度 (17) （十）材料代用制度 (18) （十一）施工检验验收制度 (19) （十二）技术文件管理制度 (20) （十三）设备管理和维修保养制度 (21) （十四）焊接工艺评定制度 (22) （十五）接受锅炉安全监督机构监督检查制度 (23) （十六）安全生产管理制度 (24) （十七）用户服务与意见处理制度 (25) （十八）质量信息反馈处理制度 (26)
二、有关规范、规定和标准目录 (27) 公司颁发《锅炉安装及修理改造工程质量管理手册》 第三次修订版的通知 本公司《锅炉安装工程质量管理手册》自1997年10月实施以来，质保体系运转基本正常，工程质量均能达到各项标准，并深得用户信任。随着城市建设的加快及环境保护的需要，采用水煤浆和无烟锅炉越来越多，因而对锅炉安装、修理工程的安全与质量要求也随着提高，再则经过这些年来我公司人员的技术素质也有了进步，机械工装及检测设备有所完善，鉴于此，公司对原有的《锅炉安装及修理改造工程质量管理手册》作了整理与修改，现将第三版的《锅炉安装及修理改造工程质量管理手册》予以颁发，公司全体员工必须认真学习，严格贯彻执行。 杭州聚能锅炉工程有限公司 二OO七年二月
锅炉汽水系统及汽包内部结构
锅炉汽水系统及汽包内部结构 锅炉汽水系统及汽包内部结构 一、锅炉给水流程概述 1. 水在火电厂的种类？ 除盐水、循环水、工业水（工业进水、工业回水）、消防水、中水、生活水、凝结 水回水 问题：锅炉用水用的是什么水？为什么？ 锅炉用水为除盐水（利用各种水处理工艺除去悬浮物，胶体和无机的阳离子，阴离子 等水中的杂质后所得的成品水）。 用除盐水可以防止锅内结垢、腐蚀和产生的蒸汽品质不良。 2. 水在锅炉运行中的作用？ 水在火力发电厂中是一种工质。作用：吸收煤粉燃烧产生的热量，形成水蒸汽，将 热量带至汽轮机作功，蒸汽热量越高，其作功能力越强出力越大，发电量会越高。受技术、材料、成本等方面制约，高压锅炉一般主蒸温度为540度左右。 3. 水的来源： 地下水、河水、海水 问题：本厂采用的水源？ 本厂采用地下水，厂内共有8个深水井。北墙4个，自西向东为1、2、3、4。南墙 4个自西向东为5、6、7、8。1—4号井管道已经布置完毕，可以使用。厂区预留了 DN1200河水采集管道，位置在宿舍楼东侧公路距路约4米。 4. 厂内水的流程： 深水井一体化净水站水池—化水（双介质过滤器、超滤、反渗透、阳床、阴床混床、除盐水箱）——除盐水加热器—除氧器—给水泵—高压加热器—锅炉给水平台—省煤器—汽包—下降管—水冷壁——汽包（汽水分离） 5. 补充：工业水 问题：锅炉车间及辅机主要有几路工业水？锅炉车间主要有哪些设备用到工业水。 工业水进水和工业水回水在现场怎么区别？
锅炉车间内部有2路工业水，车间外1路工业水。位置。 用工业水的设备：引风机、送风机、排粉机、磨煤机电机和磨煤机的稀油站。 二、锅炉蒸汽流程概述 1. 水蒸汽定压产生的过程： 三个阶段，五个状态。三个阶段：预热阶段、汽化阶段、过热阶段。五个状态：过冷水、饱和水、湿饱和蒸汽、干饱和蒸汽、过热蒸汽。 问题：什么是饱和状态？什么是饱和温度？什么是饱和压力？什么是湿饱和蒸汽？ 什么是干饱和蒸汽？什么是过热蒸汽？什么是过热度？ 水汽平衡共存的状态为饱和状态。饱和状态所具有的温度为饱和温度。饱和状态所具有的压力为饱和压力。处于饱和状态的水为饱和水。处于饱和状态的蒸汽为饱和蒸汽。含有水分的饱和蒸汽为湿饱和蒸汽。不含水分的饱和蒸汽为干饱和蒸汽。干饱和蒸汽继续加热，超过饱和温度此状态的蒸汽为过热蒸汽。过热蒸汽温度与饱和湿度之差为过热度。 问题：正常大气压下水的饱和温度为多少度？汽包压力11.25Mpa 时饱和温度为 多少？汽包内的饱和蒸汽为干饱和蒸汽还是湿饱蒸汽？ 当蒸汽压力升至2.94Mpa ，主蒸汽温度350℃，主蒸汽温度要比汽机汽缸温度高出100℃以上，过热度在50℃以上，蒸汽品质合格后通知汽机冲转，冲转期间保持汽温、汽压稳定。 2. 锅炉蒸汽流程： 汽包—顶棚过热器—后包墙—侧包墙后屏过热器—侧包墙前屏过热器—底 包墙过热器—低级过热器—一级减温水—屏式过热器—二级减温水—高级过热器冷端—高过中间集箱—高级过热器热端—集汽集箱—主汽管道 问题：过热蒸汽在二级减温水有一次交叉，为什么交叉？ 主要作用：有助于减轻炉膛宽度方向由于烟温不均而造成热负荷不均的影响，也是 有效减小过热器左右热偏差的重要措施。 三、汽水系统的主要设备 1. 省煤器：利用锅炉排烟的热量加热锅炉给水的热交换设备，装在锅炉的尾部垂直烟道中。
