移动公司地网、天馈及设备安装施工规范一、地网工程(一)电缆下埋引入1、地埋电缆沟与基站地网沟连为体,沟深0。
5—0。
7米,同时作为基站地网的一组延伸辐射体.电缆不得与地网扁铁缠绞,下埋长度应大于15m。
2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护,且电力电缆屏蔽层在两边与基站地网做可靠接地,保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。
3、铠装电缆在终端杆作引接时必须做回水弯处理,做法:电缆先在电杆横担处绕缠两圈(不得超过三圈),电缆开口应朝下与架空电力线接。
4、地埋沟与机房散水坡相接处,须用水泥和砂石复原处理。
引入孔洞用防火泥做堵塞处理。
5、电力电缆引入需走专门预留孔洞引入,或在离配电箱安装位置较近处开墙洞引入,不得直接从馈线窗引入进机房,破墙处需恢复。
(二)交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方,箱底距地面约1400mm左右为宜。
2、配电箱必须做接地处理,用16平方铜线配铜头与室内接地铜排可靠连接。
3、接头需用合适的铜鼻子并用夜压钳压紧接牢,三相电源线头需用红、绿、黄三色包扎。
4、配电箱安装必须牢靠,安装端正,箱面不得有施工灰土(三)防雷地网埋设1、地网采用闭合环形,在机房和铁塔塔座周围2—5米范围内开挖一圈宽约0。
4米,深0。
5-0.7米的沟(根据实际情况开挖),敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。
2、在环行地网内每隔3米(不大于垂直接地体长度的2倍)埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体(如果岩石山土,每隔2米埋设一根1米角钢地桩),垂直接地体与环形接地体之间焊接连通,在焊接处用沥青作防腐处理,方便雷电流的泄放。
用接地扁钢电焊连接每个角钢接地极,接地扁钢连接必须搭接满焊(不可单点焊接),搭接长度不小于自身宽度的2倍,电焊四边焊接;3、地网凡电焊过的地方必须做防腐处理,首先清除焊渣,表面除锈,涂防锈漆或涂沥青防锈(涂上第一道沥青,包缠麻布或玻璃丝带,而后涂上第二道沥青方可回填土夯实封闭)。
移动基站安装规范
移动基站安装规范1规范要求:1.1天馈线安装部分:1.1.1天线安装应符合设计要求。
如按设计要求无法安装的、必须现场变更的应填写工程变更单。
1.1.2天线的组装应符合厂家说明书要求,特别注意将润滑剂涂在紧固螺杆上,以便于将来调整天线。
天线加固确保牢固可靠,注意正确使用双螺帽加固。
1.1.3天线安装位置及高度要确保在避雷针或抱杆的45度角保护范围之内。
1.1.4天线方位角偏差小于5度,扇区次序正确。
俯仰角偏差小于1度。
并在随工检查记录上注明角度。
1.1.5对于3G与GSM的共址站,3G的发射天线与GSM接受天线的水平隔离度、3G与GSM天线系统不同天线平台的垂直隔离度必须满足系统隔离要求。
1.1.6天线与室外跳线的接头处拧紧之后,先裹3层胶泥,缠绕时,胶泥要求拉长1倍,且层层叠压1/2,外面再用胶带裹5层(第一层从下往上,最后一层也是从下往上裹)。
然后用扎带扎紧两端,要求裹得圆滑饱满,胶泥不外露。
1.1.7室外馈线头与跳线的接头处拧紧之后,用胶泥裹三层,再用胶带裹5层(第一层从下往上,最后一层也是从下往上裹)。
然后用扎带扎紧两端,要求裹得圆滑饱满,胶泥不外露。
室外馈线头与跳线的接头处应保持平直,平直段不少于40 cm,以保证馈线、跳线连接处没有应力。
1.1.8馈线头必须按照安装说明制作,馈线截面切除平整,不留铜屑,按图组装,正确使用防水胶。
馈线屏蔽层向外侧翻压,必须和馈线头接触紧密,中间白色绝缘体必须压整齐。
1.1.9室外1/2跳线不应打圈。
1.1.10布放每一根馈线之前及时做好两端标签,每根馈线余量小于2米。
1.1.11馈线布放之前,根据室内跳线连接位置确定馈线的路由走向和固定位置,同时要考虑预留扩容位置。
1.1.12馈线走向要平直,塔体部分每隔1.2米加固一处,过桥及室内部分每隔0.9米需加固一次,加固点不得在馈线拐弯处。
1.1.137/8馈线最小曲率半径为25cm,1/2馈线最小曲率半径为12cm。
移动2G、3G规范(室内接地、室外接地、天线安装)

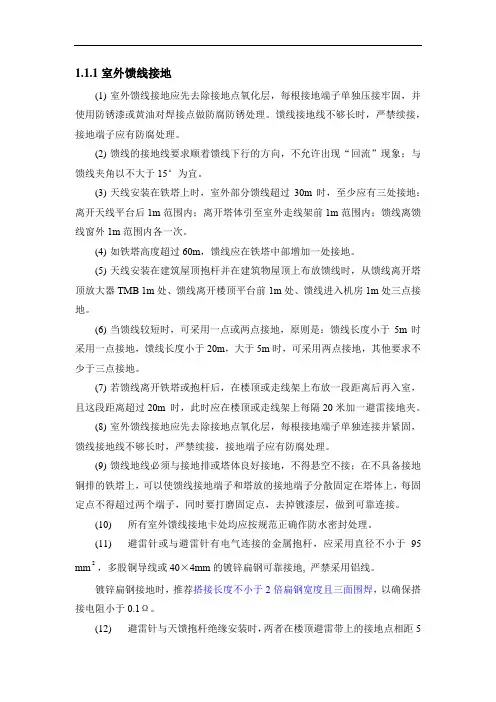

1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层,每根接地端子单独压接牢固,并使用防锈漆或黄油对焊接点做防腐防锈处理。
馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(2)馈线的接地线要求顺着馈线下行的方向,不允许出现“回流”现象;与馈线夹角以不大于15°为宜。
(3)天线安装在铁塔上时,室外部分馈线超过30m时,至少应有三处接地:离开天线平台后1m范围内;离开塔体引至室外走线架前1m范围内;馈线离馈线窗外1m范围内各一次。
(4)如铁塔高度超过60m,馈线应在铁塔中部增加一处接地。
(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时,从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。
(6)当馈线较短时,可采用一点或两点接地,原则是:馈线长度小于5m时采用一点接地,馈线长度小于20m,大于5m时,可采用两点接地,其他要求不少于三点接地。
(7)若馈线离开铁塔或抱杆后,在楼顶或走线架上布放一段距离后再入室,且这段距离超过20m时,此时应在楼顶或走线架上每隔20米加一避雷接地夹。
(8)室外馈线接地应先去除接地点氧化层,每根接地端子单独连接并紧固,馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(9)馈线地线必须与接地排或塔体良好接地,不得悬空不接;在不具备接地铜排的铁塔上,可以使馈线接地端子和塔放的接地端子分散固定在塔体上,每固定点不得超过两个端子,同时要打磨固定点,去掉镀漆层,做到可靠连接。
(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。
(11)避雷针或与避雷针有电气连接的金属抱杆,应采用直径不小于95 mm2,多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。
镀锌扁钢接地时,推荐搭接长度不小于2倍扁钢宽度且三面围焊,以确保搭接电阻小于0.1Ω。
(12)避雷针与天馈抱杆绝缘安装时,两者在楼顶避雷带上的接地点相距5米以上。
移动通信基站设备安装简介 ppt课件
交流电源设备的接地接至保护接地,如配电柜、整流设备的 外壳接地等。保护接地的作用是:防止设备带电导线的绝 缘破坏而漏电到外壳或机架上产生危害电压,防止可能由 雷击或高压电的直击或感应产生的过电压,一般保护地线 中应无任何电流流过。
移动通信基站设备安装简介
4、防雷接地
通信大楼和机房为了防止遭受雷击,应在建筑物顶部安装避 雷针或避雷带等。对于联合接地系统,一般把户外从避雷 针(带)沿墙引下的扁钢称为防雷接地线,通常雷击能量 经这条低阻抗通路排泄入地。
天线的安装不能安装的 过高,要在避雷针的 保护之内,否则容易 遭雷击。天线的方位 角和下倾角,安装高 度等信息要根据设计 要求来调整。
移动通信基站设备安装简介
馈线在进入机房之前, 需要做一个回水弯, 防止水顺着馈线进入 机房。回水弯弯曲半 径不宜过小,否则将 损坏馈线,造成站点 无法开通。馈线安装 完成后,需要用防火 泥堵住馈线窗。
移动通信基站设备安装简介
磁场
馈线
2M线 尾纤
2M线 光缆
总结 移动通信基站设备安装简介
天线
无线设备
水平接地汇集线
≥35mm 铜绞线
水平接地汇集线
垂直接地汇集线
避雷针
建筑钢筋 D DS O O D DD D D F FHF F
≥35mm 铜绞线
交换设备
≥120mm 铜排
电源设备
接地体
接地引入线
联合接地方式示意图
移动通信基站设备安装简介
概述:通信机房的接地按不同的作用分为直流工作接地、交流工作接地 、 安全保护接地及防雷保护接地四种。
移动通信基站设备安装简介
移动通信基站设备安装简介
移动通信基站设备安装简介
(完整word版)移动通信基站设备安装规范
移动通信行ilk基站设装规范工程管理员矽术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明:标有“管”字为适应于工程管理员;标有“技”字为技术工人;没有标明为共用。
)1、移动通信工程建设过程1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2、移动通信工程项目管理的基本内容2.1移动通信工程按项目进行管理,实行项目经理负责制。
2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为:质量管理;进度管理;成本管理;安全管理。
3、施工组织设计是什么、及主要内容3.1施工组织设计编写就是用于指导施工,施工组织设计是贯穿整个工程实施的纽带,它为工程质量、进度、成本、安全提供了方法和手段。
3.2施工组织就是针对工程施工的复杂性,来研究工程建设统筹安排与系统管理,体现如何组织、计划一项拟建工程施工,寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。
在整个工程的实施过程中,按照客观的技术、经济规律,采用各种有效手段,做出科学的、合理的安排,达到工期短、质量优和成本低的目的,使工程取得最优的效果。
3.3施工组织的主要内容:1. 工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。
2. 施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划(劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等)、施工总进度计划及保证措施、文明施工。
从整个工程实施管理的角度出发,为工程实施制定一个管理目标及保证体系。
3. 主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标(施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案)、工程防护方法和措施、各子系统调试方案、工程联调方案。
(完整word版)移动通信基站设备安装规范
移动通信行业基站设备安装规范工程管理员及技术工人劳动技能提要(适应基站设备安装工程管理员、技术工人)(说明:标有“管”字为适应于工程管理员;标有“技”字为技术工人;没有标明为共用。
)一: 移动通信工程管理知识(管)1、移动通信工程建设过程?1.1工程规划及可行性报告1.2工程批准及准备1.3工程招标及签订合同1.4工程实施1.5竣工验收及交工试运行1.6工程移交维护部门1.7工程保修2、移动通信工程项目管理的基本内容?2.1移动通信工程按项目进行管理,实行项目经理负责制。
2.2项目管理主要内容是项目组织、策划、招投标及合同资金管理2.3项目管理可归类为:质量管理;进度管理;成本管理;安全管理。
3、施工组织设计是什么、及主要内容?3.1施工组织设计编写就是用于指导施工,施工组织设计是贯穿整个工程实施的纽带,它为工程质量、进度、成本、安全提供了方法和手段。
3.2施工组织就是针对工程施工的复杂性,来研究工程建设统筹安排与系统管理,体现如何组织、计划一项拟建工程施工,寻求合理的组织与方法协调施工中各施工单位、各专业、资源与时间、各资源之间的合理关系。
在整个工程的实施过程中,按照客观的技术、经济规律,采用各种有效手段,做出科学的、合理的安排,达到工期短、质量优和成本低的目的,使工程取得最优的效果。
3.3施工组织的主要内容:1.工程概况包括工程简介、技术设计方案、计划工期、工程特点、工程目标等内容。
2.施工组织包括施工管理机构及相应岗位职责、各种资源需用量计划(劳动力资源配置、材料计划、资金使用计划及施工机具使用计划等)、施工总进度计划及保证措施、文明施工。
从整个工程实施管理的角度出发,为工程实施制定一个管理目标及保证体系。
3.主要施工方法及技术措施包括施工流程图、工程实施各阶段相关队伍、相关专业、相关人员及相关系统的划分、主要施工方法和各项经济技术指标(施工准备阶段、主要工序施工方法和技术措施、各子系统主要施工方法及技术经济指标、施工中的难点及解决方案)、工程防护方法和措施、各子系统调试方案、工程联调方案。
移动通信基站天馈设备安装规范简介
GSM ( Global System for Mobile Communications 全球移动通
信系统 ),属于第二代数字移动通信系统。 就单个移动通信基
站而言,移动通信基站主要包括:通信铁塔、天馈系统(天线、馈
线)、通信机房、主设备(BTS)、配套设施(接地系统、电源系统、
防雷设施、传输设备、传输线路、空调、走线架、照明、监控设施、
馈线接地
PPT文档演模板
移动通信基站天馈设备安装规范简介
馈线接地夹数量
馈线自塔顶进机房至少有三处需要接地(离开铁顶平台一米处,塔体和室外走 向梯之间一米处,馈线和馈线窗之间一米处).接地点的馈线要绑扎结实,要 做好防水措施.接地线要顺着馈线的方向向下
PPT文档演模板
移动通信基站天馈设备安装规范简介
移动通信基站天馈设备安装规范简介
❖ A、设备外包装不能有损坏,对已损坏的外包装的设备,打开后应重点检查损伤、发霉、 雨水、变形等项。
❖ B、机架位置符合工程设计平面图要求, 有活动地板的机房,还要加工机架底座,底座应 比地板高3-5 mm。机架顶端要用夹板与走线架(槽道上梁)固定。需要机架位置变更时, 必须经得设计和建设单位的同意,并办理相应手续。
❖ 天线小跳线应在两 端接头处拧紧后做 防水处理,先绕一 层窄胶带,再缠胶 泥,最外层绕三层 防水胶带每圈压1/2, 由下向上缠绕,缠 绕方向应顺着天线 与跳线接头拧紧的 方向
移动通信基站天馈设备安装规范简介
馈线避雷器的接地
❖ 馈线避雷器接地必须要连接牢固,同时要避免避雷器直接与 走线梯接触,应该做好绝缘处理。
移动通信基站天馈设备安装规范简介
PPT文档演模板
❖ 接天线的跳线应沿支架横 杆绑至铁塔钢架上.(室内、 室外) 进入机柜的跳线和天线出线 处跳线应做避水弯. (室外) 天线与跳线连接处应做防水 处理(室外)
移动2G、3G规范(室内接地、室外接地、天线安装)
1.1.1 室外馈线接地(1)室外馈线接地应先去除接地点氧化层,每根接地端子单独压接牢固,并使用防锈漆或黄油对焊接点做防腐防锈处理。
馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(2)馈线的接地线要求顺着馈线下行的方向,不允许出现“回流”现象;与馈线夹角以不大于15°为宜。
(3)天线安装在铁塔上时,室外部分馈线超过30m时,至少应有三处接地:离开天线平台后1m范围内;离开塔体引至室外走线架前1m范围内;馈线离馈线窗外1m范围内各一次。
(4)如铁塔高度超过60m,馈线应在铁塔中部增加一处接地。
(5)天线安装在建筑屋顶抱杆并在建筑物屋顶上布放馈线时,从馈线离开塔顶放大器TMB 1m处、馈线离开楼顶平台前1m处、馈线进入机房1m处三点接地。
(6)当馈线较短时,可采用一点或两点接地,原则是:馈线长度小于5m时采用一点接地,馈线长度小于20m,大于5m时,可采用两点接地,其他要求不少于三点接地。
(7)若馈线离开铁塔或抱杆后,在楼顶或走线架上布放一段距离后再入室,且这段距离超过20m时,此时应在楼顶或走线架上每隔20米加一避雷接地夹。
(8)室外馈线接地应先去除接地点氧化层,每根接地端子单独连接并紧固,馈线接地线不够长时,严禁续接,接地端子应有防腐处理。
(9)馈线地线必须与接地排或塔体良好接地,不得悬空不接;在不具备接地铜排的铁塔上,可以使馈线接地端子和塔放的接地端子分散固定在塔体上,每固定点不得超过两个端子,同时要打磨固定点,去掉镀漆层,做到可靠连接。
(10)所有室外馈线接地卡处均应按规范正确作防水密封处理。
(11)避雷针或与避雷针有电气连接的金属抱杆,应采用直径不小于95 mm2,多股铜导线或40×4mm的镀锌扁钢可靠接地, 严禁采用铝线。
镀锌扁钢接地时,推荐搭接长度不小于2倍扁钢宽度且三面围焊,以确保搭接电阻小于0.1Ω。
(12)避雷针与天馈抱杆绝缘安装时,两者在楼顶避雷带上的接地点相距5米以上。
基站设备安装规范
基站设备安装规范:基站部分 1 基站经纬度应准确无误。
2 机柜门应开关自如,机柜内外及各模块应干净整洁。
3 机架安装位置符合施工要求(符合图纸设计)。
4 应用16MM2的直流线与BTS相连。
5 应用16MM2的黄/绿接地线与BTS相连。
6 所有的钢性电缆的弯曲度应恰当(不能直接在接头处弯曲电缆,弯曲和接头须保持大于2CM距离)。
7 钢性电缆接头应与模块紧密相连。
8 所有模块应固定在框架上。
9 所有金属盖(盲板)应已安装。
10 设备各单板工作正常,指示灯和指示面板各种数字显示正常,电源告警开关正常,风扇运转正常。
1 应有网络优化测试报告及入网开通报告12 基站站型和设备配置应与设计相吻合13 基站接收机和发射机性能测试正常机架安装1 在有活动地板的机房内安装设备应有钢制底座,底座与楼板加固牢靠。
2 DDF架顶部距离地面,信号线应有标签表明收发。
3 机架垂直度上下偏差≤机架高度*1.0%。
4 同一列设备面板应成一直线,相邻机架的缝隙应≤3MM。
5 机架抗震加固应符合施工图要求。
6 机架接地可靠。
天馈线系统安装1 基站天馈线安装加固应符合施工图要求,安装稳定牢固、可靠,馈线外观应无损伤。
2 天馈系统的电压驻波比应小于1.5或无VSWR的告警。
3 基站天线安装高度、方位角应符合施工图要求。
4 基站天线倾角应符合施工图要求,允许偏差±1°。
5 基站天线防雷接地良好,天线应处于避雷45°角的保护范围内。
6 天线跳线应合适,有标签标明小区号。
7 采用空间分集的天线两接收天线间距应大于4M,其俯仰角应一致。
8 基站天线应与铁塔、抱杆等紧固牢靠。
9 馈线的规格、型号、路由走向应符合施工图要求。
10 馈线拐弯应圆滑均匀,曲率半径≥馈线外径的15倍。
11 馈线窗安装牢固,满足防尘、防水要求,馈线进馈线窗前应留足够的防水弯。
12 所有外部接头应用防水胶带隔离。
13 馈线末端应用标签标明小区号,有可能亦应区分接收、发14 馈线的金属外层应在上部、下部和经走线架进机房入口处就近接地(即三点可靠接地)。
中国移动通信基站天馈、设备安装规范
F、同一扇区两天线间隔>4米 ,邻扇区天线间隔>1米。
G、同一水平面天线与其他设备天线间隔>8米,同一垂直天线与其它设备天线的间隔>2米。
6 January 2020
安徽博达监理公司设备铁塔项目部
6
2﴿、馈线:
A、馈线的规格、型号应符合设计。
D、馈线的弯曲半径符合设计要求。
E、馈线进室前的入口应安装防水板,套好防水圈做好防水处理,并且穿过进户板时要有回 水弯,防止雨水沿着馈线渗入机房,回水弯的切角大于60度。
移动通信基站安装
规范简介
目录

移动通信基站简介 天馈安装 主设备及配套设施安装要求 相关图片
6 January 2020
安徽博达监理公司设备铁塔项目部
2
移动通信基站简介
移动通信基站的建设是我国移动通信运营商投资的重要部分,种类大致分为GSM、CDMA、 SCDMA等几种。移动通信基站的建设一般都是围绕覆盖面、通话质量、投资效益、建设难易、 维护方便等要素进行。随着移动通信网络业务向数据化、分组化方向发展,移动通信基站的发展 趋势也必然是宽带化、大覆盖面建设及IP化。公司现阶段进行的设备监理项目主要是基站设备安 装监理以及传输设备安装监理等。现在简单介绍移动通信GSM基站的一些基础知识。
三、天馈系统安装规范:
1﴿、天线:
1、抱杆 (图5) :安装天线的载体,其安装位置应距塔身距离(全向)>3米,定向>1米, 接地、固定都应符合要求。抱杆的高度应比天线长10cm以上。抱杆垂直度、方位角符合设计要求。
2、天线的安装要求:
基站使用的天线规格、型号符合设计要求,天线安装的俯仰角、方位角正确(使用罗盘等工 具测量。一般情况下方位角偏差不能大于5度;俯仰角必须符合设计或局方要求),天线的软跳线 应与塔抱杆使用专用扎带连接牢固。
中国移动网络代维质量规范-基站设备及天馈分册
中国移动网络代维质量规范基站设备及天馈分册(2019年版)中国移动通信集团公司网络部目录第一部分基站设备及天馈分册 (1)第一章维护界面划分和代维工作内容 (1)第二章代维工作流程及质量控制点 (11)第三章工作质量指标 (21)第一部分基站设备及天馈分册第一章维护界面划分和代维工作内容第一条维护界面的划分1.基站设备及天馈(含配套)包括:基站主设备、动力配套、传输配套设备和动力环境监控系统、天馈系统等,具体包括基站机房、基站主设备、传输接入设备、开关电源、蓄电池、环境监控、空调、照明、防雷接地、发电油机、市电线路智能通风设备、智能电表、交流配电箱的维护工作、室内外环境的维护以及应急发电工作。
天馈系统主要是指宏基站(含分布式基站)的天馈系统及防雷接地系统,包括一体化、集束美化天线,GPS天线,RRU、RRU电源线、馈线等。
2.基站设备及天馈(不含配套)包括:基站主设备、传输设备及配套、天馈系统(与含配套基站及配套天馈系统内容相同)等,具体包括基站主设备、传输接入设备、传输配套、光缆接入、天馈系统、传输设备和基站主设备与电源设备之间的电源连接、传输设备与基站主设备之间的连接线缆、发电油机、应急发电工作(可选)。
涉及配套的维护工作原则上由配套提供单位负责。
3.传输维护界面:以传输线路基站内成端为界,成端以内尾纤、传输设备等以及ODF架由基站专业代维负责,光缆线路成端(含终端盒、法兰盘等)以及成端以外的传输线路部分由其它专业负责维护。
4.基站设备及天馈与室分设备维护界面:独立信源设备,顶部射频接口以外的天馈系统划归直放站室分及WLAN项目;非独立信源设备,功分器以及功分器到近端机的跳线划归直放站室分及WLAN项目,功分器以外由基站顶部射频接口(不含射频接口)至基站天馈之间的天馈系统部分划归基站设备及天馈项目;室分站点RRU划归直放站室分及WLAN项目。
5.室内外天馈维护界面:以基站主设备射频输出为划分点,基站主设备射频输出以外的所有室内、外天馈系统,包括基站天线、室内外馈线、RRU、RRU 电源线、跳线等,均纳入基站设备及天馈项目维护。
(整理)天馈系统基本概念和天线安装规范.
天馈系统基本概念和天线安装规范天馈系统是无线网络规划和优化中关键的一环,包含天线和与之相连传输信号的馈线。
天馈系统的各种工程参数在进行网络优化和规划时的设计是影响网络质量的根本因素。
因此,理解、学习天馈系统的基本知识是非常重要的。
下面就逐一介绍天馈系统的各种概念。
1)天线的基本概念a)天线辐射电磁波的基本原理(基本电振子的场强叠加);当导线载有交变电流时,就可以形成电磁波的辐射,辐射的能力与导线的长短和形状有关。
在理论上,如果导线无限小时,就形成线电流元,线电流元又被称为基本电振子。
在天线理论中,分析往往都是从基本电振子开始的,因为任何长度的线天线都可以分解为许多无限小的线电流元;而这些天线的辐射场强就是线电流元的场强叠加,因此,天线的辐射能力是随着天线的长度变化而变化的。
根据麦克斯韦方程,考虑线电流元远区场(辐射区)的情况,当两根导线的距离很接近时(左下图),两导线所产生的感应电动势几乎可以抵消,因此此时产生的总的辐射变得微弱。
但如果将两根导线张开(右下图),这时由于两导线的电流方向相同,由两导线所产生的感应电动势方向也相同,因而此时产生的辐射较强。
当导线的长度L远小于产生的电磁波的波长时,导线的电流很小,因而所产生的辐射也很微弱.;而当导线的长度增大到可与波长相比拟时,导线上的电流就显著增加,此时就能形成较强的辐射。
我们把能产生较强辐射的直导线称为振子。
当两根导线的粗细和长度相等时,这样的振子叫做对称振子。
当振子的每臂长度为四分之一波长,全长为二分之一波长时,称为半波对称振子(见下图)。
当振子的全长与波长相等的振子,称为全波对称振子。
将振子折合起来的,称之为折合振子。
对称振子是工程中用到的最简单的天线,它可以作为独立的天线使用,也可以作为复杂天线阵的组成部分或面天线的馈源。
对称振子的方向性比基本电振子强一些,但仍然很弱。
因此,为了加强某一方向的辐射强度,往往要把好几副天线摆在一起构成天线阵。
移动网基站设备安装作业指导书.ppt
空开
后下电 后下电
先下电 后下电 后下电 保护地 工作地
朝机房走向
接地线应短直,在接地扁铁上打孔固定 接地线禁止同面单点复接
4、塔上馈线布放
馈线靠近塔身一边紧挨布放,走线平直不交叉,间 隔均匀
室外馈线每隔0.8~1米用馈线卡固定一次
5、馈线第二点接地
馈线下塔转弯前应做第二点接地
接地线的方向应由上(馈线端)向下,沿天线朝机房 走向
22、9312机柜安装
设备机架应按设计和厂家安装规范要求做好 防震加固,底部应采用膨胀螺栓对地面或楼 板进行加固,手摇不晃动
整列机架的前面应对齐为一条直线机架垂直 度偏差≤0.1%,相邻机架缝隙不大于3毫米, 排列整齐
线缆上下走线架必须垂直,尽量不交叉 跳线、2M线、直流电源线、接地线应分别
27、线缆使用规定1
线缆开始 开关电源 开关电源 开关电源 开关电源 开关电源 开关电源 开关电源 开关电源 室内地排 室内地排
线缆末尾 交流配电箱 SDH光端机0V SDH光端机-48V 蓄电池0V 蓄电池-48V 基站主设备 微波 PDH 开关电源 开关电源
线缆标准 3*10+1*6三相电缆 16平方毫米红色 16平方毫米蓝色 95平方毫米红色 95平方毫米蓝色 厂家配备 2.5平方毫米护套线 2.5平方毫米护套线 16平方毫米黄绿色 95平方毫米黑色
走线,禁止混扎固定
24、蓄电池安装
电池线应长短一致 ,以保证每组电池充、放电 电压的一致
电池放列平稳,电池铭牌标志应全部排列在外 侧,极板盖板齐全;
各电池摆放整齐,间隔均匀,偏差≤5.0mm; 不同性能的电池不能混合组合使用; 电池连接条连接可靠、紧固,电池每组、每块
工程4:移动通信工程安装规范国标、省标
铁塔材料检查: ①称量重量
②检查铁塔构件的 尺寸、种类、数量、 规格和镀锌厚度, 5磅铁锤锤击实验 不凸起、剥离和脱 落
③检验钢材表面是 否有锈蚀、麻点或 划痕,断口处是否 有分层或裂缝缺陷, 无毛刺、锌瘤、结 块,不得出现酸洗 或露铁情况
④检查拉线塔用的 钢绞线(拉线)等 材料性能质量
铁塔高度、平台 高度符合设计
机房地网
安装
开挖地沟深度不小于0.9m,上 部宽度不小于0.5m,下部宽度 不放和小地土于网1壤0米沟.4腐以距m上蚀地,性基尽强量的避地开段污。水排
回土不得将石块,砖头,垃圾 等杂物填入沟内,应将填入的 土夯填严实,夯填次数不小于 三水次平,接土地质体干采燥用夯实时应浇水。 修4复#扁混钢凝垂土直路埋面设,混凝土厚度不 小于1埋0深cm0.7,米表面粉面厚度为 2cm。
6*Φ16
兼顾发展,放建线议:中:线 ①农村基站3面74积0*5:2403mX4m
240*240
②话务量基站面积:4mX5m
③VIP基站面积:5mX7m
浇筑混凝 土
装夹板
地圈梁
用片石作垫层
挖土方:宽300, 老土深300
机房建设 钢筋截面
机房屋面厚度 120mm,檐口 高度200mm
Φ8 4*Φ16
抱箍
吊线
拉线在吊线上方10厘米
挂钩
每隔20根电杆最少预留 20米余缆,终端杆必须 预留50米,接头每侧各 最少预留20米;光缆盘 留最小曲率半径为光缆 外径的20倍。
余缆架
夹板
保护套
光缆
接头盒
余缆下垂2530CM
拉线
避免在下列位置立杆:
(1)妨碍交通,易受车辆碰撞。 (2)有损地下建筑。 (3)妨碍门窗开关出入的通道。 (4)角杆或特殊杆的附属设备设置困难的地方。 (5)认为不安全的地方。 (6)在定位选杆高时,必须注意架空线与其它 建筑物的水平距离及垂直距离。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1﴿、天线: 1、抱杆 (图5) :安装天线的载体,其安装位置应距塔身距离(全向)>3米,定向>1米,接 地、固定都应符合要求。抱杆的高度应比天线长10cm以上。抱杆垂直度、方位角符合设计要求。
2、天线的安装要求:
基站使用的天线规格、型号符合设计要求,天线安装的俯仰角、方位角正确(使用罗盘等工 具测量。一般情况下方位角偏差不能大于5度;俯仰角必须符合设计或局方要求),天线的软跳线 应与塔抱杆使用专用扎带连接牢固。
定向天线的特点决定了其安装特点,即存在方位角和俯仰角的概念。方位角即天线覆盖的方位 角度,俯仰角即天线安装的垂直度。方位角和俯仰角根据小区覆盖的范围,可调整。
5/5/2020
-
5
二、馈线种类:
根据不同的需要,馈线常见有7/8馈线(图4),1/2馈线(图6,跳线)以及1’1/2馈线等几种。 其功能基本相同。
移动通信基站安装
规范简介
目录
移动通信基站简介 天馈安装 主设备及配套设施安装要求 相关图片
5/5/2020
-
2
移动通信基站简介
移动通信基站的建设是我国移动通信运营商投资的重要部分,种类大致分为GSM、CDMA、 SCDMA等几种。移动通信基站的建设一般都是围绕覆盖面、通话质量、投资效益、建设难易、维护 方便等要素进行。随着移动通信网络业务向数据化、分组化方向发展,移动通信基站的发展趋势 也必然是宽带化、大覆盖面建设及IP化。公司现阶段进行的设备监理项目主要是基站设备安装监 理以及传输设备安装监理等。现在简单介绍移动通信GSM基站的一些基础知识。
标准基站执行以下主要任务: - 提供与手机的射频联接。 - 支持各种小区(全向和分区小区) 。 - 提供与基站控制器(BSC)的通过陆地线(对称线或同轴电缆)或微波(需附加设备)的PCM联接
5/5/2020
-
4
天馈安装
移动通信天线的技术发展很快,最初中国主要使用普通的定向和全向型移动天线,后来普遍使 用机械天线,现在一些省市的移动网已经开始使用电调天线和双极化移动天线。由于目前移动通信 系统中使用的各种天线的使用频率,增益和前后比等指标差别不大,都符合网络指标要求,我们简 单对常见的几种天线进行分析比较,并详细介绍天线以及馈线的相关安装规范。 一、天线种类: 1、 全向天线
直,不得有交叉、扭曲、损坏情况的发生;水平时相邻馈线卡不大于1.5米;垂直时相邻馈线卡不 大于1米;在接口处两端,至少要保证20cm以上笔直,馈线卡子也必需要远离接口处20cm 以上。
D、馈线的弯曲半径符合设计要求。 E、馈线进室前的入口应安装防水板,套好防水圈做好防水处理,并且穿过进户板时要有回 水弯,防止雨水沿着馈线渗入机房,回水弯的切角大于60度。 F、馈线两头应有标志,具有永久性,字迹清楚端正,注明馈线的收发及所属小区和编号。 并应标明馈线长度,长度偏差不超过1米。 G、馈线接头制作时,一定要有专人用专用工具并戴手套负责制作,以减少馈线的驻波损耗 ;安装保证馈线内芯没有遗留金属废屑和其他异物。 H、馈线、小跳线不得交叉。 I、馈线窗至塔身的走线架安装时,应保持馈线窗处略高于与铁塔固定处。 J、室外1/2英寸馈线与7/8英寸馈线的连接头要牢固,且用防水胶带和PVC胶带密封3次。 K、做室内1/2跳线时用热缩套管热缩,室外7/8英寸馈线头时用注射枪注入防水胶。 L、天馈线安装完毕后应测驻波比,驻波比测试必须符合天线技术指标,且测量结果必须打 印、存档(现场监理必须现场记录)。
台(MS)三大部分组成。我们需要了解的主要是以下两项: BSC:基站控制器,功能是具有对一个或多个BTS进行控制的功能,它主要负责无线网路资 源的管理、小区配置数据管理、功率控制、定位和切换等,是一个很强的业务控制点。 BTS:基站收发信台,是一种无线接口设备,它完全由BSC控制,主要负责无线传输,完成 无线与有线的转换、无线分集、无线信道加密、跳频等功能。 二、GSM基站任务:
就单个移动通信基站而言,移动通信基站主要包括:通信铁塔、天馈系统(天线、馈线)、 通信机房、主设备(BTS)、配套设施(接地系统、电源系统、防雷设施、传输设备、传输线路、 空调、走线架、照明、监控设施、防火设施等)等内容。
5/5/2020
-
3
一、GSM系统结构 蜂窝移动通信系统主要是由交换网路子系统(NSS)、无线基站子系统(BSS)和移动
GSM ( Global System for Mobile Communications 全球移动通信系统 ),是由欧洲主要 电信运营商和制造商组成的标准化委员会设计出来的,它在蜂窝系统的基础上发展而成,属于第 二代数字移动通信系统。其特点是技术最成熟及先进,并且具有可开通的移动通信业务种类多、 手机接续速度快、通话质量好、安全保密性能强、抗干扰能力强、网络覆盖面广、可国际自动漫 游等诸多优点,全世界目前已有近百个国家和地区建立了GSM数字移动电话通信网。
A、在天线的直线距离400M内无障碍物。
B、GSM900系统两接收天线间距4M和DCS1800间距大于2M。
C、铁塔的避雷装置应符合要求,所装天线应置避雷针的450保护范围内。
D、全向天线要求铁塔塔身间距不小于2米,定向天线要求不小于0.5米;全向天线底部抱箍 与抱杆底部相持平,定向天线顶部应比抱杆顶部低10cm以上。
全向天线(图1),即在水平方向图上表现为360°都均匀辐射,也就是平常所说的无方向性。 全向天线在移动通信系统中一般应用与郊县大区制的站型,覆盖范围大。 2、 定向天线
定向天线,在在水平方向图上表现为一定角度范围辐射,也就是平常所说的有方向性。定向天 线在移动通信系统中一般应用于城区小区制的站型,覆盖范围小,用户密度大,频率利用率高。定 向天线又分为单极化(图2)和双极化(图3)两种。双极化天线其最突出的优点是节省单个定向基 站的天线数量;一般GSM数字移动通信网的定向基站(三扇区)要使用6到9根天线(DUAMCO或 FICOM),每个扇形使用2到3根天线(空间分集,一发两收),如果使用双极化天线,每个扇形只 需要1根天线。
E、天线安装要求垂直,其高度、倾角、方位角及小区位置必须于频率规划(设计)一致。
F、同一扇区两天线间隔>4米 ,邻扇区天线间隔>1米。
G、同一水平面天线与其他设备天线间隔>8米,同一垂直天线与其它设备天线的间隔>2米。
5/5/2020
-
6
2﴿、馈线: A、馈线的规格、型号应符合设计。 B、上塔必须携带安全带,在塔下作业时,必须戴安全帽;雷雨天气不得上塔作业。 C、布放馈线时路由应符合设计要求,馈线从塔顶应顺护栏边梯而下,走向合理,平滑、顺
