游标卡尺检定规程知识讲解
通用游标卡尺检定操作规程
通用游标卡尺检定操作规程1 目的按照《监视和测量设备检定和校准计划》的规定对通用游标卡尺进行全面评定，确保其符合国家计量检定规程JJG30—2002规定的要求，确保其使用的有效性和准确性。
21 范围适用于（分度值0.01/0.02/0.02/0.10mm）普通游标卡尺、带表游标卡尺、深度游标卡尺的首次检定、后续检定和使用中的检定。
3 检定基准外检合格的标准器量块。
4 环境条件室内温度：20℃±5℃。
室内湿度：≤80%RH。
5 检定步骤5.1 准备过程5.1.1 检查5.1.1.1 新购进的游标卡尺应镀层均匀、标尺标记清晰、表蒙透明清洁，无锈蚀、碰伤、毛刺、镀层脱落及明显的划痕。
无目力可见的断线或粗细不匀等影响外观质量和影响视觉的其他缺陷。
5.1.1.2 使用中和修理的游标卡尺允许有不影响使用准确度的外观缺陷，例如在检定前应目测观察测量面是否有毛刺或赃物，并用油石打磨毛刺、用丝绸布擦拭干净。
5.1.1.3 游标卡尺必须标有制造厂名称或商标、MC标志、分度值和出厂编号以及本厂计量室的编号。
5.1.2 检定之前，用无腐蚀性的汽油将标准器（量块）及配套设备表面的防锈涂料洗净，用清洁的丝绸布擦拭干净，按顺序将量块排放在专用盒内。
5.1.3 恒温：检定之前，按照检定规程要求，将被检游标卡尺和量块一同放置于检定室内的工作台上，按照下表的规定进行恒温，工作环境应符合第4条款的规定。
5.1.4 检定之前将检定过程中使用的原始记录表及各类辅助用具准备好。
5.2 检定5.2.1 使用标准器组进行检定时，应戴好手套，各受检测量面与计量标准器应轻轻接触，不得有碰撞现象。
5.2.2 具体检定项目和检定方法按照国家计量检定规程JJG30—2002通用游标卡尺的要求，对被检游标卡尺按顺序逐项进行检定，并做好原始记录。
5.2.3 计量检定员检定完毕后，须经另一计量检定员核检，以确保检定结果的准确性。
5.2.4 全部检定工作完成后，应将计量标准器及配套设备、被检计量器具的测。
(精选文档)游标卡尺内部校准规程
1游标卡尺内部校准规程1目的：对游标卡尺进行内部校准，确保其准确度和适用性保持完好。
2范围：适用于普通游标卡尺及带表游标卡尺的内部核准。
3校验基准：外校合格的量块。
4环境条件:室温5校验步骤5.1检查卡尺测量接触面是否平整、干净、无污渍、锈迹，带表卡尺表头的指针是否完好，有无松动，刻度是否清晰，推动表头是否平稳、平滑。
5.2调校零位，或使指针对准零点。
5.3取2～3块任意基准量块进行度量，量块被测面要干净、平整。
每块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。
允许误差范围根据不同卡尺的精度分为±0.01mm、±0.02mm。
5.4测内径接触面磨损程度：取两块量块（构成测量的基准面）夹紧一块量块成“H”型，然后移动表头，使卡尺上面的测量端张开后靠紧两基准面进行读数，每块测量三次，取平均值。
测量值与标准值根据不同卡尺的精度分为±0.01mm、±0.02mm，将其平均值记录在《检测设备校验记录表》中。
5.5可根据不同量程的卡尺选用不同的基准量块或组合进行校准；5.6历次测量值与标准值之差，均在允许误差范围内，判校准合格；6校准周期:每年一次7相关记录《检测设备校验记录表》2千分尺内部校验规程1目的：对千分尺进行内部校准，确保其准确度和适用性保持完好。
2范围：适用于千分尺的内部校准。
3校验基准：外校合格的标准量块。
4环境条件：室温5校验步骤5.1检查千分尺测量接触面是否平整、干净、无污渍、锈迹，刻度是否清晰。
5.2扭动千分尺螺栓调校零位，使刻度对准零点。
5.3根据不同量程的千分尺选择适宜的标准量块3～4块，（可对标准量块进行组合测量）。
每块量块连续测量三次，每次测量值均应在允许误差范围内，将其平均值记录在《检测设备校验记录表》内。
允许误差范围为±0.01mm。
5.4外径千分尺的校验：任意取5-6块标准量块，取两块量块（构成测量的基准面）夹紧一块量块成“H”型，扭动螺栓使外径千分尺的测量端张开后靠紧两基准面进行读数，每块测量三次，每次测量值均应在允许误差范围内。
游标卡尺校验规范
游标卡尺校验规范1. 目的确保卡尺校验的规范性及合理性。
2. 范围(0~150)mm、(0~200)mm、(0~20)cm、(0~30)cm3. 权责实验室为仪器校验的执行单位。
4. 参考文献JJG 30-2012 《通用卡尺》5. 校验条件5.1 环境条件5.1.1 温度：（15~25）℃湿度：（30%~85%）RH5.1.2 负载条件：将被检卡尺及量块等检定用设备置于平板或木桌上，其平衡温度时间见下表的5.2 校验标准件块规（10-291.8mm）6. 校验方法6.1 外观卡尺上必须有制造厂名或商标、分度值和出厂编号。
6.2 各部分相互作用尺框沿尺身移动应手感平稳，不应有阻滞或松动现象；数字显示应清晰、完整，无黑斑和闪跳现象；各按钮功能稳定、工作可靠。
6.3 各部分相对位置卡尺两外量爪合并时，应无目力可见的间隙。
6.4 示值变动性在相同条件下，移动尺框，使数显卡尺或带表卡尺量爪两外量测面接触；对于数显深度卡尺，将基准面与平板劫持，移动尺身，使测量面与平板接触，重复测量5次并读数，示值变动性以最大或最小读数的差距确定。
6.5 漂移目力观察。
在测量范围内的任意位置紧固尺框，在1h内每隔15min观察一次，记录实测值，取最大漂移的绝对值作为测量结果。
6.6 示值误差测量点的分布：不少于均匀分布3点，（0~150）mm的卡尺，其测量点为10.00mm，41.20mm，81.50mm，121.50mm；（0~200）mm的卡尺，其测量点为10.00mm，41.20mm，81.50mm，121.50mm，181.5mm；（0~30）cm的卡尺，其测量点为10.00mm，41.20mm，81.50mm，121.50mm，181.5mm；对每一测量点均应在量爪的里端和外端两个位置分别测量。
7. 校验项目项目游标卡尺数显卡尺外观+ +各部分相互作用+ +示值变动性+ +漂移- +示值误差+ +注：“+”为需要检验项目，“-”为不需要校验项目。

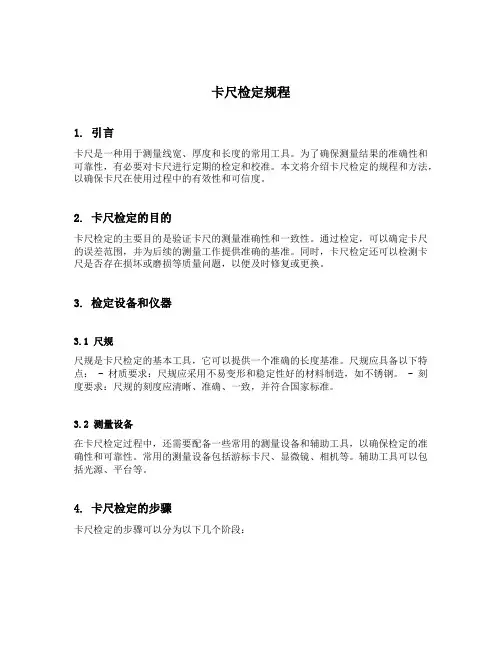

卡尺检定规程
卡尺检定规程1. 引言卡尺是一种用于测量线宽、厚度和长度的常用工具。
为了确保测量结果的准确性和可靠性，有必要对卡尺进行定期的检定和校准。
本文将介绍卡尺检定的规程和方法，以确保卡尺在使用过程中的有效性和可信度。
2. 卡尺检定的目的卡尺检定的主要目的是验证卡尺的测量准确性和一致性。
通过检定，可以确定卡尺的误差范围，并为后续的测量工作提供准确的基准。
同时，卡尺检定还可以检测卡尺是否存在损坏或磨损等质量问题，以便及时修复或更换。
3. 检定设备和仪器3.1 尺规尺规是卡尺检定的基本工具，它可以提供一个准确的长度基准。
尺规应具备以下特点： - 材质要求：尺规应采用不易变形和稳定性好的材料制造，如不锈钢。
- 刻度要求：尺规的刻度应清晰、准确、一致，并符合国家标准。
3.2 测量设备在卡尺检定过程中，还需要配备一些常用的测量设备和辅助工具，以确保检定的准确性和可靠性。
常用的测量设备包括游标卡尺、显微镜、相机等。
辅助工具可以包括光源、平台等。
4. 卡尺检定的步骤卡尺检定的步骤可以分为以下几个阶段：4.1 准备阶段在进行卡尺检定之前，需要对检定设备进行校准和准备工作。
校准尺规的刻度，确认其准确性，准备好其他测量设备和辅助工具。
4.2 测量准备在进行卡尺检定之前，需要对卡尺进行清洁和检查，确保其表面干净、平整，并且没有损坏或磨损。
同时，还应检查卡尺的刻度是否清晰、完整，以及活动部件是否灵活。
4.3 初步测量初步测量是通过使用尺规对卡尺进行初步的长度测量，以快速检测卡尺的准确性和一致性。
首先，使用尺规对卡尺的一个固定点进行测量，记录结果。
然后，使用卡尺对尺规进行测量，记录结果，并与尺规的长度进行比较。
4.4 精确测量精确测量是通过使用更加精确的测量设备和方法对卡尺进行详细的测量。
可以使用游标卡尺、显微镜或相机等设备对卡尺的不同部位进行测量，记录结果，并与尺规进行比较。
4.5 结果分析和评估在完成测量后，需要对结果进行分析和评估。
游标卡尺检定操作规程
游标卡尺检定操作规程一.目的:指导和规范检定人员正确的从事游标卡尺的检定修理工作。
二.适用范围:适用于计量室检定人员在其岗位上从事的游标量具的检定修理工作。
三.人员要求该项操作人员应具有高中及以上文化程度～并经上级计量管理部门考核合格～取得”游标量具”计量检定员证书的计量检定人员。
四.工装量具应配备2级塞尺、表面粗糙度比较样板、2级平晶、0级或1级样板直尺、外径千分尺、10mm三级量块、放大镜、三级或六等量块以及相应的修理工具～汽油、药棉等工具用品。
五.准备工作1. 根据被检游标量具的量程选取相应的量块～检查量块证书是否再有效期内。
2. 观察检定室内温、湿度是否达到检定规程的要求即,20?3,?。
应把温湿度实测值填入《标准装置使用记录》和《游标量具检定记录》。
六.检定与修理1. 外观检查用目力观察～卡尺应有分度值、制造厂名、工厂标志和出厂编号。
2. 各部分相互作用应适应检定规程中4.1、4.2的要求。
3. 游标刻线棱边至尺身刻线面的距离～用二级塞尺比较检定～误差不许超过《游标卡尺检定规程中》表3的规定。
4. 测量面的表面粗糙度用表面粗糙度比较样板以比较法检定～其表面粗糙度误差不许超过《游标卡尺检定规程中》表5的规定。
5. 外量爪测量面的平面度对于分度值为0.02的卡尺和分度值0.05的卡尺用一级样板直尺检定～以标准光隙法检定～打米字线～其误差不能超过0.002、0.005mm。
6. 外量爪两测量面的合并间隙不超过《游标卡尺检定规程中》表7的规定。
7. 圆弧内量爪的尺寸和平行度不超过《游标卡尺检定规程中》表8的规定。
8. 刀口型内量爪的尺寸和平行度受检尺寸为10mm时的偏差应不超过《游标卡尺检定规程中》表9的规定。
9. 零值误差以零刻线和尾刻线的重合度应不超过《游标卡尺检定规程中》表10的规定。
10. 示值误差应不超过检定规程中13.1、13.2的要求。
11. 各项检定结果均填入《游标卡尺检定记录》。

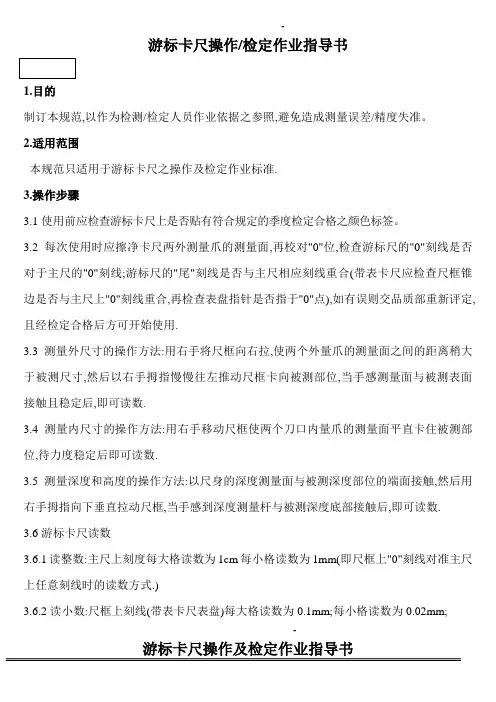

游标卡尺操作及检定规范
-游标卡尺操作/检定作业指导书1.目的制订本规范,以作为检测/检定人员作业依据之参照,避免造成测量误差/精度失准。
2.适用范围本规范只适用于游标卡尺之操作及检定作业标准.3.操作步骤3.1使用前应检查游标卡尺上是否贴有符合规定的季度检定合格之颜色标签。
3.2每次使用时应擦净卡尺两外测量爪的测量面,再校对"0"位,检查游标尺的"0"刻线是否对于主尺的"0"刻线;游标尺的"尾"刻线是否与主尺相应刻线重合(带表卡尺应检查尺框锥边是否与主尺上"0"刻线重合,再检查表盘指针是否指于"0"点),如有误则交品质部重新评定,且经检定合格后方可开始使用.3.3测量外尺寸的操作方法:用右手将尺框向右拉,使两个外量爪的测量面之间的距离稍大于被测尺寸,然后以右手拇指慢慢往左推动尺框卡向被测部位,当手感测量面与被测表面接触且稳定后,即可读数.3.4测量内尺寸的操作方法:用右手移动尺框使两个刀口内量爪的测量面平直卡住被测部位,待力度稳定后即可读数.3.5测量深度和高度的操作方法:以尺身的深度测量面与被测深度部位的端面接触,然后用右手拇指向下垂直拉动尺框,当手感到深度测量杆与被测深度底部接触后,即可读数.3.6游标卡尺读数3.6.1读整数:主尺上刻度每大格读数为1cm每小格读数为1mm(即尺框上"0"刻线对准主尺上任意刻线时的读数方式.)3.6.2读小数:尺框上刻线(带表卡尺表盘)每大格读数为0.1mm;每小格读数为0.02mm;-游标卡尺操作及检定作业指导书(测量后,当主尺上任意刻线对准尺框上某条刻线时,即可以该刻线为基准,读尺框上小数).3.6.3综合读数:主尺整数+尺框刻线小数(或表盘上指针所指小数).4.维护及保养4.1不可将卡尺的测量爪作划针、圆规或螺钉起子使用.4.2不准用砂纸、砂布等硬物擦试卡尺任何部们,非检定人员不得拆卸卡尺.4.3用完卡尺后,用干净棉丝或软布擦净,放入专用盒存放.4.4当卡尺使用时稍有卡阻现象,应彻底清除污垢后,再以防锈油润滑其表面.5.检定标准5.1检定环境: 温度:20℃±5℃湿度:75%±10%5.2检定装置: 经外部检定合格的6等或3级量块(按量块套别15/16/17各一套)5.3检定示值误差5.4检定方法5.4.1清理卡尺及各测量面上的油污,以避免检定时引起的误差.5.4.2检查卡尺各部位相互作用是否保持通畅.否则应进行维修.5.4.3将卡尺完全合并,对着光线(自然光或日光灯)检查其内/外量爪面间是否有白光，合格线为≤0.01mm(根据产品测量精度可降级使用).5.4.4将卡尺对于"0"位,检查"0"刻线及尾刻线是否与主尺"0"/尾刻线相重合,"0"值及尾-游标卡尺操作及检定作业指导书值允许误差依下表:5.4.5以量块为基准件,分别检查卡尺内/外测量爪及深度测量杆各测量功能之精度误差,依下表逐步检查各检定点,其示值误差应符合5.3项之要求.5.4.6以上之检定项目如有不合格项应将其进行内部或外部维修.维修后应依5.4项重新检定.5.4.7量块使用完毕后应以干净棉丝或软布擦净后,再将其油封入盒保存.。
游标卡尺校准规程
游标卡尺校准规程游标卡尺校准规程一、目的：对游标卡尺进行内部校准，确保其准确性和使用性保持完好。
二、范围：本规范适用于分度值为0.01,0.02，0.05mm测量上限至1000mm游标卡尺的校准。
三、校准条件：1、室内温度对分度值0.01和0.02的卡尺为20±3℃，对分度值为0.05的卡尺为20±5℃。
2、受检卡尺与量块放置于检定室内的金属板上其平衡温度时间不少于1.5小时，在木桌上则不小于4小时。
四、校准方法：1、外观要求：卡尺表面无生锈、碰伤或其他缺陷，有无松动，刻度是否清晰，推动是否平稳、平滑，不能有影响使用准确度的外观缺陷。
检定方法：目视观察。
2、各部分相互作用要求：尺框沿尺身移动平稳，无阻滞现象。
紧固螺钉作用可靠。
深度尺无窜动。
尺身与尺框的配合无明显晃动。
检定方法：目视与试验。
3、外量爪两侧量面的合并归零间隙检定方法：移动尺框，使两量爪测量面归零，观察两量爪测量面间的间隙，以光隙发检定，不透光为准。
测量面的平面度应不大于0.003mm，平行度应不大于0.01mm。
可用平晶检定。
4、内量爪的尺寸和深度要求：受检卡尺为10mm时的偏差，应不超过下表所示的规定。
分度值（mm）尺寸偏差（mm）新制造及修理后使用中0.010.010.02-0.01-0.020.020.020.03-0.02-0.030.050.050.05-0.05-0.05检定方法：将1块为10mm的3级量块长边夹持于两外测量爪测量面之间，紧固螺钉后，该量块应能在量爪面间滑动而不脱落。
尺寸用测力为6N-7N的外径千分尺沿刀口尺寸之间确定。
在其它任意方向，测量所得之值与量块尺寸之差，应不超过量爪尺寸偏差的上偏差。
将1块为10mm的3级量块，卡尺测深杆测面贴紧块规齐平，所测值与块规值之间，应不超过以上偏差表之值。
5、外爪示值误差要求：应不超过下表的规定。
检定方法：用3级或6等量块检定。
受检点的分布，为3-6个点，根据卡尺的尺寸范围来确定，也可根据实际使用情况适当增加点位。
游标卡尺检定规程
游标卡尺检定规程1 外观检查1.1检查方法：用专用擦布擦试卡尺表面，保持表面清洁、无油污，目力观察卡尺。
1.2在卡尺的表面上不应有碰伤、锈鉵或其他缺陷；1.3游标刻线和数字应清晰、均匀，不应有脱色现象，游标刻线应刻到斜面下边缘；1.4卡尺上应刻有制造厂名或商标、出厂编号和分度值。
1.5 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。
2 各部分相互作用检查2.1检查方法：目测和手动检查2.2轻轻移动尺框，尺框沿尺身移动应手感平稳，不应有阻滞或松动现象；2.3旋动各紧固螺钉，紧固螺钉的作用应可靠；2.4移动深度尺杆，深度尺不允许有窜动，尺身或尺框的配合间隙引起的外量爪不错位。
3各部分相对位置检定3.1目力观察或用2级塞尺进行比较检定；3.2游标尺标记表面棱边至主标尺标记表面的距离应不大于0.3ｍｍ；4测量面的表面粗糙度检定用表面粗糙度比较样块对游标尺量爪的测量面和底座工作面的粗糙度进行比较检定。
5外量爪测量面的平面度检定对于分度值为0.02ｍｍ的卡尺，用0级样板直尺以光隙法检定，必要时，可以用2级平面平晶检定，用平面平晶检定时，在整个测量面上应呈现任意形状的干涉带。
6外量爪两测量面的间隙检定移动尺框，使两量爪测量面至手感接触，观察两量爪测量面间的间隙，以光隙法检定，这一检定应分别在尺框紧固和松开的两种状态下各测量一次。
7圆弧内量爪的尺寸和平行度检定用1级千分尺沿卡尺量爪在平行尺身的方向上测量。
在其它方向上测量时，所测量之偏差应不超过ｂ值的上偏差，检定是在尺框紧固与松开的两种状态下各测一次。
8刀口内量爪尺寸和两量爪侧面间隙先将一块3级或6等10ｍｍ量块长边平行夹持于两外量爪测量面间，紧固螺钉后，该量块应能在测量面间滑动而不脱落，再用测力为6-7N的1级千分尺在平行于尺身方向，沿全长范围内测量刀口内量爪尺寸。
尺寸偏差由测得值与量块尺寸之差确定，其它方向测得值与量块尺寸之差，应不超过内量爪尺寸的上偏差。
游标卡尺的使用,检定和修理注意事项
游标卡尺的使用,检定和修理注意事项
一、游标卡尺的基本知识
游标卡尺是一种量具，用来测量和读取细小的距离。
它由游动的卡尺尖、游动的指针、以及固定的环形尺标形成，它有水平准直度，精度高，分辨率是0.01mm，能够准确、直观和精确地测量各种工件孔洞，表面和空隙的尺寸。
二、游标卡尺的使用
1、放置：游标卡尺应水平放置，使夹子两端的游标尖取得数据的精度最高，水平放
置也可以最大程度的减少数据测量的误差。
2、定位：游标卡尺的测量和夹片的夹紧是进行准确测量的基础，在检测的过程中一
定要注意卡尺和工件的距离，保证游标尖和夹片靠近工件，避免影响测量准确度。
3、圆角处理：在测量硬物体、金属上带有形角和圆角时，需要采用相应的测量规则，根据实际工件上的形状特征，采用游标卡尺滑动测量法，逐点采样，确定出最小值，即可
获取到这个圆角的最小值，与手绘的图形相比较，确定是否符合要求。
1、检定：使用游标卡尺之前，一定要正确的使用具有同等精度的对称标准物件进行
检定，若在检定时，夹子形状出现偏差或者夹子的最大值超出读数范围，则表明游标卡尺
出现精度损失，需要立即进行修理。
2、清洁：游标卡尺使用过程中经常要求使用轻抹撬仔或抹布，轻轻擦拭测量厅处，
使其保持清洁，这样，在使用游标卡尺时，就能准确的测量出细微的距离。
3、修理：当游标卡尺损坏时，必须交由专业的维修人员进行修理，此外，也要把游
标卡尺保护好，将游标卡尺保存在温度和湿度正常的环境中，以减少其精度损失。
游标卡尺操作规程校准和鉴定
游标卡尺操作规程校准和鉴定
1 目的
为规范游标卡尺的正确操作、校准和鉴定，特制定本规程。
2范围
本规定适用于游标卡尺的操作、校准和鉴定
3 操作程序
3.1 每天使用之前，先要检查游标卡尺的零刻度是否对其，刻度是否清晰可见。
数显卡尺显示度数稳定，无闪烁，可在任意点至零，快速移动尺框回零正确。
3.2 在测量工件之前应把工件和量爪的两内侧面擦拭干净，不应有油渍、灰尘。
先对零后测量。
3.3 用手指轻轻推动游标，使其沿尺子来回移动，手感平稳，不应有阻滞或松动。
3.4 将被测工件放入游标卡尺量爪的两侧面内，推压副尺框。
读取游标上的主尺与副尺上的刻度。
a) 普通游标；在主尺上度出副尺零线以左的刻度，该刻度为整数部分。
在副尺上一定有一条刻度与主尺刻度对齐该刻度就是度数的小数部分。
b) 带表卡尺；表内显示的度数就是该测量数据的小数部分。
整数部分同上。
c) 数显卡尺可以直接从屏幕上读取数值。
d) 测量内孔用“内测量抓”度数方法同上。
e) 测量工件深度时，将卡尺尾部插入零件内部，旋紧紧固旋钮，然后读出刻度值。
4校准和鉴定
4.1 在测量前后，均由操作者自行对本量具进行校准。
方法按3.1、3.2、3.3进行。
4.2 游标卡尺的测量精度由质量技术监督局进行周期鉴定，并出具合格有效的鉴定证书。
4.3 送质量技术监督局进行校准与鉴定周期为1年。
5注意事项
5.1. 用后擦净上油，放入专用盒内，置于干燥处。
编制：审核批准：。
游标卡尺内部检定规程
游标卡尺内部检定规程游标卡尺校对规程一、范围本规程适用于分度值或分辨率为0.01、0.02、0.05和0.10mm，测量上限至3000mm通用卡尺的内部计量校准。
二、引用标准JJG 1001-1998 通用计量术语及定义JJG 1059-1999 测量不确定度评定与表示三、外观卡尺表面应镀层均匀、标尺标记应清晰，表蒙透明清洁。
不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断线或粗细不匀等以影响外观质量的其他缺陷。
四、各部门相互作用及各部门相对位置。
目力观察和手动测试。
1尺框沿尺身移动应手感平稳，不应有阻滞或松动的现象。
2 未动装置的空程，不超过1/2。
3 游标卡尺表面棱边至主标尺标记表面的距离应不大于0.30mm，用0.3mm厚的塞尺进行比较。
五、标尺标记的宽度和宽度差用读数显微镜检定。
分度值标尺标记宽度标尺标记宽度差0.02 0.08-0.18 0.02六、测量面的表面粗糙度用表面粗糙度比较样块进行比较检定。
应不超过下表分度值(分辨表面粗糙度Ra/um力)/mm 外量爪测量面内量爪测量面0.02 0.2 0.4七、测量面的平面度检定时，用刀口尺分别在外量爪测量面、基准面与测量面的长边、短边和对角线位置上进行比对。
如下图。
其平面度根据各方位的间隙情况确定，取间隙最大的作为平面度。
最大允许误差如下图:测量范围外量爪测量面的平面度0-1000mm 0.003mm 八、圆弧内量爪的基本尺寸和平行度。
1基本尺寸:检定时，首先用数显千分尺平行测量卡尺圆弧内量爪圆弧面，然后变换任意角度测量，取差值。
不超过?0.01mm。
2平行度:检定时，平行度用外径千分尺沿卡尺纵身方向在内量爪距外端2mm处开始检定，以全程范围最大与最小尺寸之差确定。
不大于0.01mm。
九、刀口内量爪的基本尺寸和平行度。
1检定前先用卡尺竖向夹住一个10mm两块，再测量卡尺刀口内量爪的基本尺寸和平行度。
2 用测力为(6-7)N的外径千分尺沿刀口内量爪在平行于尺身方向检定。
游标卡尺的使用、检定和修理注意事项
游标卡尺的使用、检定和修理注意事项游标卡尺是一种可以用来测量直径、厚度及其他一些尺寸的一种量具，其使用范围极广，但用户在使用游标卡尺时需要特别注意一些地方才能保证游标卡尺的正确使用，不影响测量准确度和使用效果。
下面为大家介绍游标卡尺的使用、检定和修理注意事项：1、游标卡尺在使用过程中应力尽量小，防止引起测量仪器变形或损坏。
2、游标卡尺的过程力不能过大，以免损坏表面和精密元件的准确性。
3、游标卡尺的平动调节部分要防止脏衣着入，以防游标卡尺动作堵塞。
4、渕标卡尺必须放置在室内干燥、无振动、温度改变不大的地方，以免影响测量准确度。
5、使用游标卡尺前别忘记校准或检定，以确保测量准确度是合格的。
1、检定游标卡尺应使用高精度的检定计量通用仪器检定，以确保准确度。
2、在检定时，不仅要检查游标卡尺的读数是否准确，还要检查其机械结构部分的质量和使用情况，以确保测量准确度是属于可靠状态。
3、在检定过程中，检定人员还要注意测量环境，确保室内温度和湿度控制在适当范围内，以保证测试结果的准确性。
1、修理游标卡尺有两个基本要点，一个是维修的技术技能，一个是使用正确的修理工具。
2、维护修理游标卡尺时，应首先检查它是否有损坏，如果有损坏，要将损坏的部分及时更换，严禁使用已经损坏的零件。
3、渕标卡尺的修理要严格按照图纸工艺来操作，不许发挥个人能力或乱花钱，以免损坏它的零部件或使其功能受到影响。
4、要加强日常维护保养，调整机构或检查表面容许误差的量具，使其保持可用状态。
以上就是关于游标卡尺的使用、检定和修理注意事项的介绍，正确使用及保养游标卡尺有助于提高它的使用寿命和准确性，并且有利于控制机械加工的精度。
游标卡尺检定规范
游标卡尺检定规范1 范围本规范规定了通用游标卡尺、高度游标卡尺的检定，适用于使用中和修理后的分度值为0.02、0.05和0.10ｍｍ，测量范围上限至1000ｍｍ的通用游标卡尺、高度卡尺的首次检定、后续检定和使用中检验。
2 引用文献JJG 30-2002 中华人民共和国国家计量检定规程（通用卡尺）JJG31-1999 中华人民共和国国家计量检定规程（高度卡尺）3 检定条件3.1检定室内温度：20±5℃3.2检定室内湿度：≤80%RH4检定方法和技术要求4.1 外观检查4.1.1检查方法：用专用擦布擦试卡尺表面，保持表面清洁、无油污，目力观察卡尺。
4.1.2在卡尺的表面上不应有碰伤、锈鉵或其他缺陷；4.1.3游标刻线和数字应清晰、均匀，不应有脱色现象，游标刻线应刻到斜面下边缘；4.1.4卡尺上应刻有制造厂名或商标、出厂编号和分度值。
4.1.5 使用中和修理后的卡尺，允许有不影响使用准确度的外观缺陷。
4.2 各部分相互作用检查4.2.1检查方法：目测和手动检查4.2.2轻轻移动尺框，尺框沿尺身移动应手感平稳，不应有阻滞或松动现象；4.2.3旋动各紧固螺钉，紧固螺钉的作用应可靠；4.2.4移动深度尺杆，深度尺不允许有窜动，尺身或尺框的配合间隙引起的外量爪不错位。
4.3各部分相对位置检定4.3.1目力观察或用2级塞尺进行比较检定；4.3.2游标尺标记表面棱边至主标尺标记表面的距离应不大于0.3ｍｍ；4.4测量面的表面粗糙度检定用表面粗糙度比较样块对游标尺量爪的测量面和底座工作面的粗糙度进行比较检定。
4.5外量爪测量面的平面度检定对于分度值为0.02ｍｍ的卡尺，用0级样板直尺以光隙法检定，必要时，可以用2级平面平晶检定，用平面平晶检定时，在整个测量面上应呈现任意形状的干涉带。
4.6外量爪两测量面的间隙检定移动尺框，使两量爪测量面至手感接触，观察两量爪测量面间的间隙，以光隙法检定，这一检定应分别在尺框紧固和松开的两种状态下各测量一次。
游标卡尺校验规程
1.校验范围：游标卡尺150m/m、200m/m、300m/m2.使用标准件：块规3.校验环境：温度20±5OC,R.H.: 60O/O±20O/O4.校验步骤：4.1校验前：(1)以目测检验，外部不得有弯曲变形。
(2)检验游尺与本尺全程滑动时，是否顺畅。
(3)归零后，以目视观察内外侧之测量面是否密合。
(4)检查深度测定杆之磨损状态。
(5)做好游标卡尺之积屑清洁、上油保养等工作。
4.2校验中：(1)选择适当之块规尺寸，检验游标尺。
各校正件须作五种不同尺寸校验，分别为25%、50%、75%、量程，每点校正两取其平均值。
(2)块规取用时，要戴棉手套，并小心不可掉落地上。
(3)量则时注意施力大小，并保持卡尺量测面与块规量面之垂直。
(4)将量测读数值，减去块规值，即为误差值。
4.3校验后：(1)游标卡尺遇有外观不良或须调整时，转校验单位判定是否暂时停使用，并安排送校。
(2)量脚磨耗过巨，如以补正值尚不能得正确尺寸读数值时，应予以暂停使用，并送修。
如无法修护应予以报废处理。
(3)所有校验数据及结果须填入“计量器具校验报告”。
(4)校验完毕，于游标卡尺后方贴标签，并将结果登录至“计量器具履历”上。
(5)块规使用完毕，须用专用纸擦拭干净，并喷上专用油，放回固定位置。
5.十、校正记录资料的保存照合用标准器或各种校正设备的精度管理或检定记录须永久保存。
照合标准器（或常标准器）其精度变动情形（历年来的变动情形）的记录，必须永久保存。
常用标准器或作业用标准器的精度管理卡或检定记录资料，当该标准器报废后，尚须保存5年以上。
一般作业用的量具计测器类的精度管理上或检定记录资料，当该量具或计测器报废后，尚须保存12年。
计量导入步骤企业计量管理导入步骤附表：ISO 9000计量要求。
jjg30-2012
01
培训内容
CIMM
JJG 30-2012《通用卡尺检定规程》讲解
游标量具是利用游标尺和主尺相互配合进行测量和读数
的量具。
由于其结构简单，使用方便,维护保养容易，在机械加工领域应用广泛，主要用于测量外尺寸、内尺寸和深度尺寸以及盲孔、阶梯形孔及凹槽等相关尺寸。
JJG 30-2012《通用卡尺检定规程》适用于分度值或分辨力为
0.01mm，0.02mm，0.05mm和0.10mm，测量范围为0~2000mm 的各种规格游标、带表或数显卡尺、Ⅰ型深度卡尺的首次检定、后续检定和使用中检查。
本课程将深入细致地讲解JJG 30-2012《通用卡尺检定规程》，除了众所周知检定项目、检定方法、操作要点外，特别针对工作中的难点进行剖析，例如：规程中要求：指针末端与标尺标记表面之间的间隙，仲裁时，用工具显微镜检定，实际工作如何操作？再如，游标上的“零”标记和“尾”标记与主标尺相应标记关系是怎样影响游标卡尺的读数？
同时，本课程将增加试题案例讲解，不仅为即将开展万能量具检定工作的新人提供指导，更为在工作中遇到的各种问题解惑答疑。
02
培训主讲
CIMM
孙玉玖：研究员，国家级考评员，全国几何量工程参量计量技术委员会、全国螺纹标准化技术委员会、全国产品和尺寸技术规范标准化技术委员会、中国航空航天工具协会标准化工作委员会委员，二十多年几何量计量从业经验。
主要从事计量科研、标准考核、人员培训等工作；负责和参与量块、步距规、环规、螺纹、齿轮等多项科研工作；主持和参与制修订《正多面棱体检定规程》等二十多项国家标准、规程、规范；著有《公制、美制和英制螺纹标准手册》、《几何量计量》、《建立测量标准技术报告实例汇编》、《计量培训教材》等书，发表论文二十余篇。
游标卡尺鉴定规程
0.003
0.005
＞1000——2000
0.005
0.006
注：测量面边缘0.2mm范围内允许塌边。
修
订
记
录
次别
1
2
3
4
核准
审核
制作
日期
REV.
文件管制中心发行专用保管单位代码:
深圳市联亨技术有限公司
页次:2/7
制订部门
品质部
程序文件
(游标卡尺检定规程)
编号
制订日期
2006.07.8
＞1500——2000
±0.14
±0.20
±0.25
5通用技术要求
5.1 外观
5.1.1卡尺表面应镀层均匀、标尺标记应清晰，表面透明清洁。不应有锈蚀、碰伤、毛刺、镀层脱落及明显划痕，无目力可见的断弦或粗细不均匀等以及影响外观质量的其他缺陷。
5.1.2 卡尺上必须有制造、标志、分度值和出厂编号。
5.1.3使用中和维修后的卡尺，允许有不影响使用准确度的外观缺陷。
分度值（分辨力）
/mm
表面粗糙度Ra/μm
外量爪测量面
内量爪测量面
深度卡尺的基准面和面
深度测量杆和测量面
0.01，0.02
0.2
0.4
0.2
0.8
0.05，0.01
0.4
0.4
4.3测量面的平面度
测量面的平面度应不超过表3的规定。
表3测量面的平行度
测量范围
外量爪测量面的平行度
深度卡尺的基准面和测量面在同一平面时的平面度
5.3.2圆标尺的指针尖端应盖住短标记长度的30%-80%.指针末端与标尺标记表面之间的间隙应不超过表8的规定.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
质量体系作业指导书
发放标记
游标卡尺检定操作规程
编号：
1目的
对游标卡尺的检定进行规定，使其符合生产使用要求。
2范围
适用于本公司游标卡尺的检定。
3职责
3.1仪表室人员：负责本公司内所有游标卡尺的检定工作，使用人员配合。
4作业流程
4.1游标卡尺检定项目和要求
4.1.1外观
游标卡尺表面应无锈蚀、碰伤或其他缺陷。
刻线和数字应清晰、均匀，不应有脱
色现象，游标刻线应刻至斜面下边沿。
4.1.2各部分相互作用
卡尺移动应平稳，不应有阻滞现象。
微动装置的空程，新制造的小于1/4转，使
用和修理后小于1/2转。
4.1.3游标刻线面棱边至尺身刻线面的距离。
测量上限≤500mm,其距离小于0.2mm,测量上限>500mm，其距离为0.25mm,检定时
用二级.塞尺检定。
4.1.4测量面的表面粗糙度
用表面粗糙度比较样块以比较法检定,要求外量爪测量面小于0.2um,内量爪测量
面小于0.4um,带深度尺的尺身端面小于0.8um。
4.1.5外量爪测量面的平面度
用平晶检定时,在整个测量面上应呈现任意形状的干涉带,其平面度根据各方位
的间隙情况确定,当所有检定方位上出现的间隙均在中间或两端部位时,取其中
一方位间隙量最大的作为平面度.当其中有的方位中间部位有间隙,而有的两端
部位有间隙,则平面度以中间和两端最大间隙量之和确定.要求用2级平晶或0级
样板直尺,且平面度不超过0.002mm.
4.1.6外量爪两测量面的合并间隙
移动尺框,使两测量爪测量面至手感接触,观察两测量面间的间隙,以光隙法检定,
允许里端出现蓝光, 即间隙小于0.006mm。
4.1.7圆弧内量爪的尺寸和平行度
基本尺寸用外径千分尺沿卡尺内量爪在平行于尺身方向检定,在其他任意方向测
量所得之值于基本尺寸之差,应不超过量爪尺寸偏差的上偏差。
平行度在内量爪
距外端2mm处开始在平行于尺身方向测量,以内量爪全长范围内最大与最小尺寸
之差确定.要求尺寸偏差在±0.01mm,平行度应小于0.01mm
4.1.8刀口内量爪的尺寸和平行度
将一块为10mm的3级量块长边夹持于两外测量爪测量面之间,紧固螺钉后,该量
块应能在量爪测量面间滑动而不脱落。
尺寸用外径千分尺沿刀口内量爪在平行于
尺身方向检定,尺寸偏差以测得值与量块尺寸之差确定。
在其他任意方向测量所
得之值于量块尺寸之差,应不超过量爪尺寸偏差的上偏差。
平行度用外径千分尺
沿量爪在平行于尺身方向测量,以刀口内量爪全长范围内最大与最小尺寸之差确
定.要求尺寸偏差在0.005~0.02mm之间(新制造或修理),及-0.01~0.02mm(使用
中),平行度应小于0.01mm。
4.1.9零值误差
移动尺框,使两测量面接触,用目力观察或用放大镜观察.要求零刻线重合度在±
0.005mm,尾刻线重合度±0.01mm。
4.1.10示值误差
用3级或6级量块检定，受检点的分布，对于尺寸范围在300mm内的卡尺，不
少于均匀分布3点，对于尺寸范围大于300mm的卡尺，不少于均匀分布6点，
受检点可适当增加。
检定时，每一检点应在量爪的里端和外端两位置检定，量
块工作面长边和卡尺测量面长边应垂直。
量块和测量面应能正常滑动，各点示
值误差以该点读数值与量块尺寸之差确定。
示值误差要求：尺寸范围0～300mm，示值误差为0.02mm,300～500mm，示值
误差为±0.04mm，尺寸范围500～700mm，示值误差为±0.05mm，
尺寸范围700～900mm，示值误差为±0.06mm，尺寸范围900～
1000mm，示值误差为±0.07mm 。
每受检点里端与外端尺寸之差要求：尺寸范围0～200mm，尺寸之差为0.01mm，
尺寸范围200～500mm，尺寸之差为0.02mm，尺寸范围500～1000mm，尺寸之差
为0.04mm。
4.2 检定规则
4.2.1 卡尺要检定合格后才能投入使用。
4.2.2 在使用的卡尺要按照《量值传递及检测设备检定周期及计划》的规定进行检定
和保养。
4.2.3 每次检定要认真填写检定及修理记录，对检定情况进行分析、总结经验，并将
检定记录保存一年。
5参考文件（无）
6附件（无）
7表单
7.1《游标卡尺检定记录》编号:。
