1.进路的锁闭与解锁
进路的锁闭与解锁是指进路中的道岔区段的锁闭和解锁。
至 10BG
XALA,10ZA XA U,U
5,11/13,7/9,33,(41)
SA,D5,D17,D15,D XAG,5DG,9-11DG,3335,D51,D91,D93 35DG,41DG,10AG,10BG
至 9AG
XALA,9ZA XA U
5,11/13,7/9,33,41
SA,D5,D17,D15,D 35,D49,D87
SA,D5,D17,D15,D XAG,5DG,9-11DG,3325,D53,D95,D97 35DG,37DG,39DG,11AG,11BG
至 10AG
XALA,10ZA XA U,U
5,11/13,7/9,33,(41)
SA,D5,D17,D15,D 35,D51,D91
XAG,5DG,9-11DG,3335DG,41DG,10AG
2. 信号的开放与关闭
(1) 检查信号开放为允许信号的条件以后,开放相应的信号机。 信号开放应满足以下技术条件:
①进路上各轨道区段空闲; ②有关道岔转换至规定位置; ③敌对进路未建立; ④进路处于锁闭状态。
(2)开放的信号在下列情况下应自动关闭。
①列车信号:当列车进入该信号机内方第一个轨道区段时。 ②调车信号:当调车机车车辆全部越过开放的调车信号,即出清 调车进路接近区段。
城市轨道交通信号与通信系统任务一 联锁及联锁设备
![城市轨道交通信号与通信系统任务一 联锁及联锁设备](https://img.taocdn.com/s3/m/e21aa9603968011ca300917b.png)
S4
B、同一到发线上对向的列车进路与调车进路。 如举例站场下行5道接车进路和D16--5G的调车进路。
编组场 D18
东郊
北 京 方 面
YXD
XD
X XDG D3
IAG
5
IIAG
D1
1
5G
D11 13 11 21
S5
IIIG
7 D9
D13
25
SIII
3
23
IG
D7 9 15 17
1/19WG
D15
SI
(2)、调车进路
单元(短)调车进路和组合(长)调车进路。 单元短调车进路:从起始调车信号机开始,到次架阻挡 信号机止的一个调车进路。如举例站场D3-D9 单元长调车进路:由两个以上的单元调车进路组成。
东郊
北 京 方 面
YXD
XD
X XDG D3
IAG
5
IIAG
D1
1
编组场 D18
5G
二、联锁设备 1、概念:
控制车站的道岔、进路和信号,并实现它们之间的联锁 关系的设备。可以分散或集中控制,可以采用机械的、机电 的或电气的方法实现。
(2)、联动道岔 排列进路时,几组道岔要求定位则都要定位,要反位时
则都要求在反位。 联动道岔(双动道岔)--如举例站场1/3
(3)、防护道岔和带动道岔 防护道岔:为防止侧面冲突,有时需要将不在所排进路上的 道岔处于防护的位置,并予以锁闭。
经交叉渡线上的一组双动道岔反位排列进路时,应使其 交叉的另一组双动道岔防护在定位。如举例站场上行5股道 发车,1/3、9/11、21锁在反位,13/15应防护在定位。
股道、无岔区段有车占用时允许向其排列调车进路,便于 取车。但不许两端同时向无岔区段办理调车作业。 敌对 进路必须相互照查,不能同时建立。
城市轨道交通行车组织基本原理—联锁及联锁设备
![城市轨道交通行车组织基本原理—联锁及联锁设备](https://img.taocdn.com/s3/m/b01cdf2aae1ffc4ffe4733687e21af45b307fe37.png)
微机联锁系统
2.信号机
• 信号机按作业目的可分为: • ①入段信号机 • ②出段信号机 • ③调车信号机 • ④阻拦信号机 • 车辆段内所有信号机一般均设在运行方向的右侧。
微机联锁系统
3.信号显示
(1)入段信号机显示方式(四显示时)
• 一个黄灯——允许列车进段。 • 一个红灯——禁止越过该信号机。 • 一个黄灯和一个红灯——引导信号进车辆段。 • 月白灯——允许调车作业,可以越过该信号机。
联锁系统
微机联锁系统 • 车辆段信号系统为微机联锁系统,其设备设于车 楼,信号机和道岔由信号楼集中控制。
微机联锁系统 1.车辆段微机联锁系统的主要功能
(1)微机联锁系统根据ຫໍສະໝຸດ 业情况可办理列车进出车厂、调车转 车或总锁闭接车等,可实现单独操纵道岔和单独锁闭道岔、总取 信号机及道岔封锁和清封锁、破封检查等。
3. 当防护某一进路的信号机开放以后,所有敌对进路的信号 机均不能开放
4. 在正线出站信号机开放以前,进站信号机不能显示正线通 过信号
一.联锁的原理
图2-10 联锁机构(联锁层)、人机会话层和监控层
联锁设备
联锁设备的功能
进路 控制
信号 控制
轨道电路的 处理
联锁设备 的功能
道岔 控制
进路自动设 置功能
• 红灯——禁止越过该信号机。 • 月白灯——允许越过该信号机。
(5)试车线尽头设置阻拦信号机采用一显示,固定显 禁止机车车辆越过该信号机。
联锁的原理
• 一.联锁的原理
为了保证行车安全,通过技术方法,使进路、进路道岔 和信号机之间按一定程序、一定条件建立起的既相互联系, 而又制约关系,这种制约关系即联锁。
一.联锁的原理
城市轨道交通通信与信号 项目五 车辆段(车厂)联锁设备
![城市轨道交通通信与信号 项目五 车辆段(车厂)联锁设备](https://img.taocdn.com/s3/m/0f59164df5335a8102d220a4.png)
钩锁器
2019/2/21 22
(9)道岔的转换 在不受上述任何 一种锁闭的条件下,联锁道岔允许单独 操纵,根据在控制台上的操作,能够进 路式选动。但单独操纵优先于进路式选 动,在进路式选动过程中,如果尖轨转 换遇阻不能转换到底时,为保护电动机, 允许单独操纵转回原来位置。 为保证列车和调车作业安全,联锁 道岔一经起动,则不受列车或调车车列 进人道岔区段的影响,应继续转换到位。 转换到位后控制台有相应定位或反 位表示,联动道岔只有两端尖轨均转换 到位才能构成位置表示。 (10)引导接车 办理列车进段时, 当有关信号机、轨道电路或道岔等故障 时,进段信号不能正常开放,应使用引 2019/2/21 导接车的方式将列车接人车辆段内。
2019/2/21
图5-1 车辆段信号平面图(部分)
6
(3)信号机的显示必须与进路的开通状态相符合 车辆段中,调车信号 机的显示不表示道岔开通方向,但有些信号机,例如进段信号机的显示,须 指示所防护进路中道岔开通方向。如图5—1所示,进段信号机XJl显示一个黄 灯表示允许列车进人车辆段,显示两个黄灯表示1号道岔开通侧向,指示列车 进入洗车线。
2019/2/21 举例: A站下行1道列车出站联锁设备应满足的条件
4
为了保证车辆段内的列车、调车作业安全,只有在进路空 闲、道岔位置正确、敌对信号处于关闭状态时,防护进路的信 号才能开放;当信号开放后,进路上有关道岔不能再转换,其 敌对进路不能建立、敌对信号不能开放,这种信号、道岔、进 路之间相互制约的关系,称为联锁关系,简称联锁。
2019/2/21 21
(8)道岔的锁闭 除进路锁闭外,联锁道岔还有以下锁闭方式: 1)区段锁闭:道岔区段有车占用时,区段内有关道岔不能转换,称为 区段锁闭,此时控制台上有关道岔区段显示红光带。 2)单独锁闭:即利用控制台上道岔按钮断开道岔控制电路,使该道岔 不能转换。对道岔进行单独锁闭后,控制台上该道岔表示灯显示红灯。 3)故障锁闭:即在故障情况下道岔区段被锁闭,此时控制台上有关道 岔区段显示白光带。例如,列车经过进路后,由于分路不良使部分轨道区 段不能解锁,控制台遗留有白光带。 联锁道岔受到上述任一种锁闭时,应保证机车车辆通过道岔时,道岔 不能起动。 上述锁闭方式均属于对道岔进行电气锁闭,即通过断开转辙机的控制 电路,使转辙机不能转换。除上述锁闭方式外,当设备故障时,为保证行 车安全,使用钩锁器对道岔进行现场加锁以及钉固道岔等都是车务部门常 用的锁闭道岔方式。
城市轨道联锁系统工作原理
![城市轨道联锁系统工作原理](https://img.taocdn.com/s3/m/6f4e0d75a22d7375a417866fb84ae45c3b35c2e2.png)

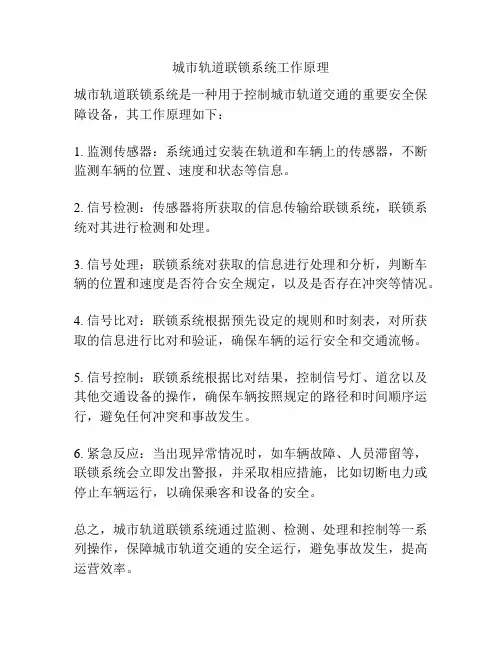

城市轨道联锁系统工作原理
城市轨道联锁系统是一种用于控制城市轨道交通的重要安全保障设备,其工作原理如下:
1. 监测传感器:系统通过安装在轨道和车辆上的传感器,不断监测车辆的位置、速度和状态等信息。
2. 信号检测:传感器将所获取的信息传输给联锁系统,联锁系统对其进行检测和处理。
3. 信号处理:联锁系统对获取的信息进行处理和分析,判断车辆的位置和速度是否符合安全规定,以及是否存在冲突等情况。
4. 信号比对:联锁系统根据预先设定的规则和时刻表,对所获取的信息进行比对和验证,确保车辆的运行安全和交通流畅。
5. 信号控制:联锁系统根据比对结果,控制信号灯、道岔以及其他交通设备的操作,确保车辆按照规定的路径和时间顺序运行,避免任何冲突和事故发生。
6. 紧急反应:当出现异常情况时,如车辆故障、人员滞留等,联锁系统会立即发出警报,并采取相应措施,比如切断电力或停止车辆运行,以确保乘客和设备的安全。
总之,城市轨道联锁系统通过监测、检测、处理和控制等一系列操作,保障城市轨道交通的安全运行,避免事故发生,提高运营效率。
第四章 城轨信号联锁设备讲解
![第四章 城轨信号联锁设备讲解](https://img.taocdn.com/s3/m/176d9519eff9aef8941e067c.png)
第九章城轨信号联锁设备¾第一节:城轨信号联锁设备¾第二节:第二节:SICAS SICAS型计算机联锁型计算机联锁¾第三节:第三节:MicroLocⅡMicroLocⅡ型计算机联锁型计算机联锁第节城轨交通的联锁设备第一节复习回顾什么是联锁?联锁关系的基本内容是什么?1、进路上各区段空闲时才能开放信号,这是联锁最基本的技术条件之一最基本的技术条件之2、进路上有关道岔在规定位置才能开放信号,这是联锁最基本的条件之二。
3、敌对信号末关闭时,防护该进路的信号机不能开放,这是联锁最基本的技术条件之三。
一、城轨联锁设备的功能:、城轨联锁设备的功能: 联锁设备能够响应来自ATS ATS的命令的命令,在满足安全的前提下,控制进路、道岔和信号机,并将进路、轨道电路、道岔和信号机的状态信息提供给ATS ATS和和ATP ATP//ATO ATO。
联锁功能包括:联锁功能包括(1(1联锁逻辑运算:接收联锁逻辑运算:接收ATS ATS或行车值班员的进或行车值班员的进路命令,进行联锁逻辑运算,实现对道岔和信号机的控制。
(2(2轨道电路信息处理:处理列车检测功能的输出轨道电路信息处理:处理列车检测功能的输出信息以提高列车检测信息的完整性信息,以提高列车检测信息的完整性。
(3进路控制:设定、锁闭和解锁进路进路控制:设定、锁闭和解锁进路(3(3进路控制:设定、锁闭和解锁进路。
进路控制:设定、锁闭和解锁进路。
(4(4道岔控制:解锁、转换和锁闭道岔。
道岔控制:解锁、转换和锁闭道岔。
(道岔控制道岔控制解锁转换和锁闭道岔(5(5信号机控制:确定信号机的显示。
信号机控制:确定信号机的显示。
二、城轨联锁设备的基本要求:城轨联锁设备的基本要求(1(1确保进路上联锁条件不符时,禁止进路开通。
确保进路上联锁条件不符时,禁止进路开通。
(2(2装设引导信号的信号机因故不能开放时,应通装设引导信号的信号机因故不能开放时,应通过引导信号实现列车的引导作业。
城市轨道交通联锁设备—联锁设备的认知
![城市轨道交通联锁设备—联锁设备的认知](https://img.taocdn.com/s3/m/6019d495b04e852458fb770bf78a6529657d355c.png)
电器集中组成示意图
继电集中联锁 室内设备:
包括控制台、区段人工解锁按钮盘、继电器组合、电源屏、分线盘。
控制台:用于控制和监督道岔、进路和信号机。设有控制台的信号楼或行车室就是 车站的控制中心。 区段人工解锁按钮盘:是辅助设备,主要在更换继电器或停电后,用它使设备恢复 正常状态;另外,在道岔区段因故障不能解锁时,用它办理区段故障人工解锁。 继电器组合:是实现联锁的设备,也是实行控制和监督用的继电器放置的地方。 电源屏:能不间断地供给整个电气集中用的各种交流电源和直流电源。 分线盘:是室内外电缆连接的地方。
联锁设备的分类
目前联锁设备主要是集中联锁设备,有继电集中联锁、计算机联锁两大类。
城市轨道交通联锁设备早期采用继电集中联锁,现在多采用计算机联锁。计算机联锁
有国产的和从国外引进的。 集中联锁:道岔、进路和信号机在一处集中控制与监督的车站联锁。
非集中联锁:道岔在现场分散操纵的车站联锁。
继电联锁(电气集中联锁) 集中联锁
图形显示器
操作层
车站信号机械室ቤተ መጻሕፍቲ ባይዱ
人机会话计算机 联锁测控计算机
输入输出适配电路,安全继电电路
室外设备(监控对象)
逻辑层
设备驱动及 执行表示层 现场设备层
联锁系统结构示意图
计算机联锁
计算机联锁系统的冗余结构
(1)双机热备:两台联锁计算机同时工作 (2)三取二:三台联锁计算机同时工作,两两进行比较,两个 结果相同时输出 (3)二乘二取二:四台联锁计算机工作,两台一个系统,比较 一致后输出
计算机联锁
计算机联锁系统是以计算机技术为核心,综合采用通信、控制、容错、故障-安 全等技术来实现车站联锁逻辑控制功能的,具有较高可靠性和故障-安全性要求的 实时控制系统。
城市轨道交通联锁设备—车站联锁系统
![城市轨道交通联锁设备—车站联锁系统](https://img.taocdn.com/s3/m/92ac190632687e21af45b307e87101f69f31fb74.png)
道岔 (1)
1
道岔与进路之间的联锁
联锁设备之间的基本连锁内容
二、 道岔与信号机之间的联锁
进路是由信号机防护的,故道岔 与信号机之间的联锁。可用道岔与信 号机之间的联锁来描述。如图所示信 号机x防护着两条进路:1道下行接车进 路要求1号道岔在反位;II道下行接车 进路要求1号道岔处于定位。信号机X 与道岔1之间的联锁关系,有定位和 反位锁闭关系,叫做定、反位锁闭应 记作“1,(1)”。
1
X
5
I
6
II
4
S
3
2
进路号
1 2 3 4 5 6
进路名称
I道下行接车 II道下行接车 3道下行接车 3道上行接车 II道上行接车 I道上行接车
敌对进路
6 4,5,6 4,5,6 2,3 2,3 1,2,3
4,5
进路与进路之间的联锁关系
联锁设备之间的基本连锁内容
进路号 1
2
进路名称 D21至W
D33至W
敌对信号
D23, <19>D33
D31, <11/13>D21
进路与信号机之间的联锁关系
联锁设备之间的基本连锁内容
4、 进路与信号机之间的联锁
进路与进路之间的连锁可以用 进路与信号机间的联锁关系描述还 可以用信号机与信号机间的联锁关 系来描述。如图中的四架调车信号 机为例,则这架调车信号机之间的 联锁关系可这样描述:D21与D23 之间的关系是条件联锁,条件是道 岔11/13定位和道岔19定位。
13
D23 (W)
D21
11
D31
D33 19
信号机编号 信号机名称
敌对信号
条件
锁闭
城市轨道交通联锁系统—正线联锁系统
![城市轨道交通联锁系统—正线联锁系统](https://img.taocdn.com/s3/m/9ee3ac32f342336c1eb91a37f111f18582d00c5c.png)
(2)多列车进路
SICAS联锁中一般不设通过信号机,只设置防护信号机,有些进路包含了 若干个轨道区段(多至十几个轨道区段以上)。由于城市轨道交通运行间隔 小、车流密度大,列车运行安全由ATP系统保护,因此一条进路中允许多 个列车运行。
如图所示,S1 →S2为多列车进路,只要监控区空闲即可排出以S1为始端 的进路,开放S1。对于多列车进路,当列车1出清监控区后,即可排列第 二条相同始端的进路。进路排出后,只有当列车2通过后才能解锁。
8
ห้องสมุดไป่ตู้
3. 进路控制
(1)城市轨道交通列车运行进路控制采用三级控制,即控制 中心控制、远程控制终端控制和车站工作站控制。
中心级
控制中心(OCC)
降级模式 远程控制终端(RTU)
站级
工作站(LOW)
列车
2
1
列车进路控制示意图
(2)SICAS联锁系统共有四种进路设置方式。
① ATS (列车自动监控)的自动列车进路 ATS按照运行图,根据列车的车次号,结合列车的运行位置,发送 排列进路的命令给SICAS联锁,自动排列进路。
目前我国城市轨道交通正线联锁设备存在多种类型,其中应用较为广泛的是 SICAS型计算机联锁。
1.进路有关概念
(1)进路的组成
进路一般由三部分组成,分别为主进路、保护区段及侧面防护。 主进路是指进路上从始端信号机至终端信号机的路径,分为监控区 段(含道岔区段)、非监控区段。 保护区段是指终端信号机后方的一至两个区段。 侧面防护由道岔、信号机及轨道区段的单个元素或组合元素组成。
当SICAS联锁不能提供保护区段时,ATP会计算出自己的保护区段,列车会在终端 4信号机前方一段距离(ATP保护区段的长度)停车,确保行车安全。
城市轨道交通联锁设备
![城市轨道交通联锁设备](https://img.taocdn.com/s3/m/77279709326c1eb91a37f111f18583d049640fce.png)
城市轨道交通联锁设备1. 简介城市轨道交通联锁设备(Urban Rl Transit Interlocking System)是城市轨道交通系统中的关键控制设备。
它负责对列车的运行进行管理和控制,确保轨道交通系统的安全运营。
本文将介绍城市轨道交通联锁设备的定义、功能、工作原理以及应用案例。
2. 定义城市轨道交通联锁设备是一种计算机控制系统,用于监控和控制城市轨道交通系统中的列车运行。
它通过信号、道岔和车辆检测等组件,确保列车在轨道交通系统中的运行安全,并实现列车的自动保护和信号控制。
3. 功能城市轨道交通联锁设备具有以下主要功能:3.1 列车位置监测联锁设备通过车辆检测系统,实时监测列车的位置。
它可以识别列车的相对位置和速度,从而确保列车之间的安全距离,避免碰撞和同轨道行车。
3.2 信号控制联锁设备负责控制信号灯的显示,确保列车能够按照预定的运行计划和速度安全行驶。
它根据列车的位置和运行状态,向信号灯发送指令,控制红绿灯的切换。
联锁设备还控制轨道交通系统中的道岔,确保列车能够按照设定的路线行驶。
它根据列车的目的地和运行计划,控制道岔的切换,保证列车能够准时到达目的地。
3.4 列车保护联锁设备可以监控列车的运行状态,及时发现异常情况,例如列车超速、信号错误等,并采取相应的保护措施,如紧急制动、发送警报等,确保列车和乘客的安全。
4. 工作原理城市轨道交通联锁设备采用计算机控制技术,通过硬件和软件的结合实现其功能。
它由以下几个组件构成:控制中心是联锁设备的核心部分,包括计算机、显示器和控制面板等。
它通过与其他组件的通信,实现对列车运行的监控和控制。
控制中心接收来自车辆检测系统、信号灯和道岔等组件的数据,并根据预设的逻辑规则,进行处理和判断,控制相应的设备操作。
4.2 车辆检测系统车辆检测系统用于实时监测列车的位置和速度。
它通过在轨道上安装传感器,检测列车经过的时间和位置信息,并将这些数据传输给控制中心。
城市轨道交通运营管理《联锁设备》
![城市轨道交通运营管理《联锁设备》](https://img.taocdn.com/s3/m/613f14c3d4bbfd0a79563c1ec5da50e2524dd1ab.png)
联锁设备联锁设备具有的功能有:轨道电路的处理、进路控制、道岔控制、信号控制、进路自动设置功能。
1.轨道电路处理功能轨道电路处理功能是接收和处理轨道区段的“空闲、占用〞状态信息,并把该状态信息转发给其他相关设备。
2.进路控制功能进路控制功能就是建立进路和解锁进路的功能。
建立进路的过程就是从开始办理进路到防护该进路的信号开放过程。
解锁进路的过程就是从列车驶入进路到越过进路中全部轨道区间的过程,或是操作人员解除已建立的进路过程。
〔1〕建立进路建立进路的过程有四个阶段,即进路选择,道岔控制,进路锁闭和信号控制。
进路建立后,一直保持锁闭状态;当发出取消进路命令或有车正常占用又出清后,进路才能取消。
①进路选择。
进路选择的检查条件是:操作手续符合操作标准;所选进路处于空闲状态;进路始端信号机灯丝完好;对进路有侧向防护要求的所有轨道区间都处于空闲状态;在进路中没有轨道区段被占用。
如果进路检查的条件成立,那么联锁设备开始转换道岔,锁闭道岔,开放信号。
如果进路检查的条件不成立,或没有在指定点检测到道岔位置,那么向控制中心回送一个无效命令停止建立进路的操作。
②进路锁闭。
当进路内有关道岔的位置符合进路要求,而且进路在空闲状态没有建立敌对进路等条件得到满足时,实现进路锁闭。
进路锁闭后,进路内的道岔不能再被操纵,与该进路敌对的其他进路就不能建立了。
〔2〕解锁进路如果进路和进路的接近轨道区段处于空闲状态,那么控制中心发出取消进路指令,进路立即取消。
当列车接近进路时,假设此时由于某种原因需取消进路,那么取消进路的操作需延时生效,以确保即使列车冒进,此时进路仍处于锁闭状态,道岔不会转换,列车不会颠覆,不致产生危险。
3.道岔控制功能〔1〕监测全天候监控所有道岔的状态,道岔的状态信息反应到人时机话层。
如果发生列车挤岔等不正常情况,可由道岔检测设备反映到控制室,并给出声光报警。
〔2〕锁闭道岔锁闭电路接收到控制中心送来的锁定道岔指令,对道岔进行锁闭操作,并返回一个锁闭成功或锁闭失败的状态信息给控制中心。
城市轨道交通设备7— 联锁设备
![城市轨道交通设备7— 联锁设备](https://img.taocdn.com/s3/m/f02db077a22d7375a417866fb84ae45c3b35c21c.png)
一、进路
例如举例站场图中,下行Ⅲ道接车进路有三条。把23/25号道岔在反位其他各道 岔定位的进路定为基本进路,则其余两条进路(即5/7号道岔反位,其他定位;9/11 号道岔反位,其他定位)就是变通进路。
基本进路变通进路1变通 Nhomakorabea路2二、联锁
联锁是指进路、进路上的道岔、防护进路的信号机之间相互制约的关系。
三、联锁基础设备
作用 ①可以检查和监督股道是否被占用; ②可以检查和监督道岔区段有无机车车辆通过,锁闭被占用道岔区段的道岔; ③检查和监督轨道上的钢轨是否完好; ④传输不同的信息,使信号机根据所防护区段及前方邻近区段被占用情况的 变化而变换显示。
三、联锁基础设备
工作原理
送电端
分界绝缘节
限流电阻
电源
案例导入
案例分析
车站值班员排列列车通过进路时,错误点击进路始、终端按钮,造成接车进路出现白光带 ,上行进站信号机不能开放。车站值班员在解锁错误进路时,不清楚进路始端按钮,对错误进 路不能及时解锁,影响进站信号正常开放,造成人工引导耽误行车。
1
课题一 认知联锁基础设备
一、进路
进路指列车或调车车列在站内运行所经过的路径,分列车进路和调车进路。本 节主要针对列车进路进行详细讲解。
如图所示,排列D3至D9的进路,尽管1号道岔不在该进路上,但仍然要求1号道岔锁闭在反 位。目的是防止1号道岔在定位时,一旦下行列车在长大下坡道运行失控而冒进下行进站信 号机,在5号道岔处造成侧面冲突。
8.0
6.2
500
600
X
D1
北京方面
D3
D7 D9
5
3
二、联锁道岔的相关知识
为了满足平行作业的需要,排列进路时还需要把某些不在进路上的道岔带动到规定位置, 并对其锁闭,这种道岔称为带动道岔。
《城市轨道交通通信与信号 第3版》教学课件—05车辆段联锁设备知识要点
![《城市轨道交通通信与信号 第3版》教学课件—05车辆段联锁设备知识要点](https://img.taocdn.com/s3/m/4ad4eff1ccbff121dc368342.png)
2.控制台盘面介绍
(4)与道岔有关的按钮和表示灯 控制台设道岔总定位 按钮和总反位按钮各一个,均为二位自复式,总定位 按钮上方有一个绿灯,总反位按钮上方有一个黄灯, 按下按钮时点亮相应灯光。 (5)其他按钮 除上述外,控制台上还设置有引导按钮、 引导总锁闭按钮、总取消按钮、总人工解锁按钮等按 钮及各种报警表示灯,用于办理引导进路、取消进路 和人工解锁进路等作业。
2.计算机联锁的特点
2)采取硬件和软件冗余技术后(如双机热备系统、三取 二表决系统等),系统的安全性、可靠性将得到提高。 3)联锁功能更加完善,便于增加进路储存、自动选路等 新功能,克服6502电气集中联锁难以解决的问题。 4)减少系统设计、施工、维护、改造的工作量,易于实 现系统自身化管理,利用自诊断、自检测功能及远距 离联网,实现远距离诊断。 5)人机界面灵活,显示内容丰富,信息量大,便于与其 他系统联网,提供及交换各种信息,并协调工作,实 现行车管理现代化。
4.联锁设备的主要技术要求
(1)基本操作原则 车辆段联锁设备采用双按钮操纵方 式,办理进路、取消和人工解锁进路、单独操作道岔 都要按压两个按钮才能动作设备,这样可以防止由于 误操作按钮造成信号设备错误动作。 (2)进路锁闭 进路锁闭指的是进路排通、防护进路的 信号开放后,进路上有关道岔不能转换,有关敌对信 号不能开放。 (3)接近区段的规定 进路的接近区段,一般指的是信 号机外方的第一轨道电路区段。 (4)信号的开放 控制台上操纵按钮办理进路后,满足 下列条件信号即可自动开放。
2.控制台盘面介绍
(1)进路按钮及表示灯 控制台每个信号复示器旁设置 有进路按钮,其中调车按钮为白色,用于办理调车进 路,进、出段处设有绿色的进路按钮,用于办理列车 进段、出段的进路。 (2)光带 在控制台盘面上利用光带模拟站场线路,通 过光带的不同状态监督进路的锁闭和解锁、轨道区段 的占用、空闲和故障以及道岔的开通方向等。 (3)信号复示器 为监督室外信号机状态,在控制台模 拟站场相应位置设置信号复示器。
城市轨道交通通信与信号项目六正线联锁设备
![城市轨道交通通信与信号项目六正线联锁设备](https://img.taocdn.com/s3/m/2510820632687e21af45b307e87101f69e31fbf0.png)
2023/11/10
15
3.有关设备接口 <1>与车辆段联锁接口 正 线车站与车辆段的信号接口设有 相互进路照查电路,操作人员只有 确认设置于控制台或计算机屏幕 的照查表示灯显示后才能开放信 号.主要联锁关系包括:
1>不能同时向对方联锁区排列进路.
2>当进路中包含有对方轨道电路时,必须根据对方相关轨道
8
2023/11/10
9
SICAS
2023/11/10
2>SICAS的联锁计算机根据需要可 采用2取2结构或3取2结构,主要功能是 接收来自LOW的操作指令和来自现场 的设备状态信息,联锁逻辑运算,排列、 监督和解锁进路,动作和监督道岔,控制 和监督信号机,防止同时排列敌对进路, 向ATC发出进入进路的许可,并将产生 的结果状态和故障信息传送至LOW.
2023/11/10
17
<3>与防淹门接口 在特别情况发生 时,SICAS联锁通过与防淹门的接口保证列车运行安 全.联锁设备与防淹门间传递的信息包括:防淹门" 开门状态"信息、"非开状态"信息"请求关门"信号以 及信号设备给出的"关门允许"信号.
"防淹门"的作用主要是,当过江隧道破裂、珠江水涌进地铁 站等意外事故发生时,闸门能根据信号在短时间内自动紧急关闭, 防止事态扩大.据介绍,这四扇"防淹门"每扇能抵御的最大水压 冲力是419吨,相当于1平方厘米大的指甲承受23公斤的压力.另 外,门槽四周采用 P型橡胶水封,与机车轨道接触的部分则采用 特殊结构,使得闸门关闭时,闸门与轨道之间滴水不漏.
2023/11/10
接口模块
12
城市轨道交通运营管理《联锁设备的操作》
![城市轨道交通运营管理《联锁设备的操作》](https://img.taocdn.com/s3/m/816fc17303768e9951e79b89680203d8ce2f6a33.png)
联锁设备的操作办理引导接车引导进路锁闭当进站信号机不能正常放,允许信号灯泡断丝接车进路上某一轨道电路区段故障不能建立正常的接车进路,采用引导进路锁闭引导总锁闭当接车进路上道岔失去表示向非接车线或无联锁的线路接车采用引导总锁闭,即将全咽喉联锁通通锁闭的方式1进站信号机故障进站信号机故障时〔允许信号灯泡断丝〕按下接车进路始、终端按钮,排出进路白光带点亮信号复示器因信号机不能开放不点绿灯此时应破封按下引导按钮,锁闭进路,开放引导信号2轨道电路故障时办理引导进路方法此时道岔不能按进路操纵,故障区段的道岔应不需转换办理方法:其它道岔单独操纵至所需位置,其它道岔单独锁闭,然后破封按下引导按钮,锁闭进路,开放引导信号。
3接车进路上道岔失去表示确认引导进路正确,破封按本咽喉的引导总锁闭按钮,其上方白色表示灯点亮,将该咽喉的联锁道岔全部锁闭,再按下防护该接车进路信号机的引导按钮,其上方的白色表示灯点亮,开放引导信号。
但此时白光带不点亮。
调车按钮白色按钮帽,用以排列调车进路用。
在集中联锁控制台上排列接车进路、发车进路集中联锁设备采用双按钮选路方式,只需要顺序按压〔或点击〕进路始、终端两个按钮,就能排列进路、转换道岔、开放信号。
找到接车进路的始端按钮和终端按钮。
再顺序按压接车进路的始端按钮和终端按钮,即可将接车进路一次排出。
同样办理发车进路的关键是找到发车进路的始端按钮和终端按钮,再顺序按压发车进路的始端按钮和终端按钮,即可将发车进路一次排出。
开放引导信号方法信号机故障、道岔正常:排列进路后,接车进路始端按钮引导按钮轨道电路故障:道岔单操单锁引导按钮站间自动闭塞的办理程序。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2021/3/1
15
• (4) 室外导线:分为信号电缆、道岔电缆、 轨道电缆,均采用地下电缆方式布置。如图5.7 所示,信号电缆用虚线表示,道岔电缆用实现 表示,轨道电缆用点画线表示。
2021/3/1
16
2021/3/1
17
(二)6502型电气集中联锁设备特点
• (1)操作简便,可以满足联锁要求。
2021/3/1
30
• (2)移动闭塞:移动闭塞没有固定划分的闭塞 分区或轨道电路区段,列车间隔按后行列车制 动距离加上安全防护距离控制。列车间隔是动 态的,随着列车移动而移动。列车制动的起点 和终点均无分界点位置限制,最小列车间隔时 间约为80秒。由于列车见的最小运行间隔距离 有列车在线路上实际运行位置和运行状态确定 ,闭塞分区随着列车的行驶,不断向前移动和 调整,这种自动调整列车运行间隔的闭塞系统 称之为移动闭塞。
• 由于按时间间隔法行车,不易严格保持前后列车间的安全间 隔,如果进路办理疏忽或司机操作不当,容易发生追尾事故。因 此,正常情况下,轨道交通不宜采用此法行车。只有在特殊的情 况下,如一切电话中断时才准许采用时间间隔法,并且要有安全 保证措施。
2021/3/1
25
• 2.空间间隔法
• 在同一时间、在同一区间只有一个列车占用,即前行列车与 续行列车始终保持一定的空间间隔,适用于轨道交通。
2021/3/1
8
• (2)区段人工解锁按钮盘:在道岔区段因发生 故障导致进路无法解锁,或关闭信号的设备发 生故障时,可以采用区段人工解锁按钮盘上的 相关按钮来解锁进路、关闭信号。
2021/3/1
9
• (3)继电器组合和组合架:由于6502型电气 集中联锁设备中继电器数量较多,为组装及测 试检修方便可靠,将相关的继电器集中安置组 成继电器组合,并安装在不同的继电器组合架 。
才能使闭塞机处于解锁状态,才能办理第二次列车占用区间的闭
塞手续。其中,办理手续有值班员人工完成,信号现实的转换则
是由运行中的列车自动完成的,故称为版自动闭塞。由于不自动
闭塞制度保障了两个车站之间区间仅有一个列车运行,因此,区
间运行安全得到了保障;但线路通行能力较低,适用于单线轨道
2021交/3/1通。
2021/3/1
5
• (三)联锁的要求
• (1)开通进路的道岔位置未确定到位之前,防护该进路的信号 机不能开放。
• (2)进路的道岔开通之后,即进入锁闭状态不能再转换,防护 该进路的信号机能开放,敌对进路信号机不能开放。
• (3)在主体信号未开放之前,预告信号、复示信号均不能开放 。
2021/3/1
干个闭塞分区或轨道电路区段,列车间隔为若
干个闭塞分区或轨道电路区段,列车制动的起
点和终点总是在分界点位置,最小列车间隔时 间约为120秒。它基于多信息移频轨道电路, 采用台阶式速度控制模式,属于20世纪80年代 技术水平。西屋公司、GRS公司分别用于北京 地铁、上海地铁一号线ATP、ATO系统属于此 种类型。
2021/3/1
31
• 移动闭塞取消了传统的轨道电路,线路上的列车连续 不断地把运行的信息,如列车速度、位置、牵引重量 等通过通信系统向控制中心传送,经控制中心连续不 断地掌握先列车和后续列车的间隔距离,当追踪列车 和后续列车的间隔等于后车的通用制动距离家安全距 离时,控制中心向追踪列车发出惰行或制动的命令, 是后续列车与先行列车的间隔距离加大,从而确保列 车运行安全。列车的间隔距离不是固定不变的,而是 与列车运行的速度有关,当速度高时,两列车的间隔 距离就会加大,反之就缩短。这种闭塞方式能够在确 保列车安全的条件下,最大限度地增大行车密度,提 高运行能力。目前它已成为城市轨道交通信号系统的 发展方向。
6
二、电气集中联锁
• (一)6502型电气集中联锁设备
• 该设备也称为大站继电器电气集中联锁 设备,其主要设备分为 室内设备和室外 设备。
2021/3/1
7
• 1、室内设设备
• (1)控制台和显示屏:采用模块拼装式显示屏 ,进路按钮式控制台。主要用于集中控制和监 督各条作业进路的道岔转换,信号开放与关闭 ,进路排列开通与锁闭。控制台与显示屏所在 地往往就是车站(车辆基地)的控制中心。
• 1、排列进路:按压进路始端与终端按钮,该进 路相关道岔自动转换到位,并锁闭;防护该进 路信号机自动开放;敌对进路信号机关闭,并 锁闭。
• 2、进路解锁:当列车占用进路后,形成轨道电 路分路,防护该进路信号机自动关闭;当列车 出清该进路后,进路自动解锁。
2021/3/1
18
• (2)显示清晰直观。
态带动传动装置,达到道岔尖轨平移,转换道岔开通
不同股道的目的。
2021/3/1
14
• (3)轨道电路:用于监督进路是否空闲,传输 相关信息。如当进路空闲时,显示屏上该进路 的表示光带无灯光显示;当进路有车占用时, 显示屏上该进路的表示光带亮红色。防护该进 路的信号机也会因轨道电路呈“分路状态”而 关闭。
2021/3/1
10
• (4)电源屏:为不间断的提供电气集中联锁设 备所需的各种交流电源和直流电源,而专门设 置的电源供应设备。
2021/3/1
11
• (5)分线盘:作为室内与室外电缆连接的专门 设备。
2021/3/1
12
• 2、室外设备
• (1)色灯信号机:设置在各进路规定位置的 固定信号机,如进站、出战、调车、复示等信 号机。
2021/3/1
3
一、联锁基本概念
• (一)联 锁
• 为了保障行车安全,进路需要由信号机进行防护。道岔位置不 准确,或者进路上有车,防护条进路的信号机就不能开放;信号 机不开放,就是禁止列车开到进路里去,以保证列车运行安全。 控制上述道岔、进路和信号并实现这三者之间的联锁关系的设备 ,称为车站联锁设备,简称车站联锁。
2021/3/1
20
• 三 微机联锁
• 微机联锁是一种新型的车站自动控制系统,要求在保证安全检查 的情况下,以最经济、合理的技术措施提高运输效率,改善劳动 条件。
• 微机联锁与电气集中联锁的区别在于:微机联锁保留了电气集中 联锁的室外设备;室内保留了电源屏、分线盘。而道岔启动电源 、信号灯电路、轨道电路、联锁网路、选岔网路均有微机联锁取 代。逻辑联锁完全由计算机完成,只在执行环节保留了部分继电 器。全电子化的微机联锁完全取消继电器,由故障—安全的电子 电路直接控制室外的信号机和转辙机。操作上控制台小型化、智 能化。对操作有丰富的汉字提示,操作方法也多样化。
27
• 2.自动闭塞 • 将站间区间划分为若干个小区间(称为闭塞分区)
,并设置通过信号机进行防护。由车站出站信号机和 区间内通过信号机的显示共同作为列车占用的列车凭 证。而且,出站信号机的关闭与通过信号机的信号显 示变化,均由行进中的列车来自动完成(除了出站信 号机的开放仍由车站值班员在排列列车进路时完成, 已包含在连锁环节中),故称之为自动闭塞,自动闭 塞使站间区间可有多个列车同时占用(只要能保持安 全间隔),同时还能对区间内是否有列车占用的信息 进行检查监督,是列车运行自动化控制的基础。
2021/3/1
21
• 微机联锁与继电联锁相比优越性有以下几点:
• (1)体积小、可靠性高、可实现无维修,为信号技术结构的改革创造 了条件。
• (2)微机联锁系统功能更加完善,继电联锁受站场的电路网络层次和 结构、继电器数量以及网路线的多寡等限制,在功能及功能扩展方面均 受到限制。对上述限制,微机联锁系统通过少量硬件和软件开发即可解 决。
• (3)微机联锁系统的信息量大为丰富,利用当前的各种网络手段可与 其他行车调度指挥系统、列车控制系统联网,提供及交换各种信息以使 协调工作。
2021/3/1
22
• (4)微机联锁系统易于实现系统自身化管理,利用自诊断、自 检测功能及远距离联网,实现远距离诊断。
• (5)随着大规模集成电路的发展,微机联锁的投资将越来越低 ,与继电联锁相比将更占优势。
第二节 联锁设备
2021/3/1
1
• 城市轨道交通车站大多数仅有列车到达、停靠、上下乘客、出发 等作业,没有调车作业。因而,在车站线路设置方面也较简单, 仅需两条运行线,无需配备其他线路。但在部分需要折返作业的 车站(如终点站,区间站等),或许进行其他调车作业的车站( 如配置出入车辆基地线路的车站,联络线出岔处车站设有渡线可 供转线的车站等),以及在车辆基地、材料厂等需要调车作业的 部门则设有较多的线路;为了保证调车作业的安全,不致形成冲 撞、追尾等可能,轨道交通系统采用联锁的办法来防护保障。
2021/3/1
4
• (二)进 路
• 进路是指列车在车站内(或车辆基地等部门)运行的路径。
• 进路的划分原则:
• ① 进路的始端一般是信号机;
• ② 进路包括信号机所防护的轨道区段和道岔;
• ③ 一架信号机可作为几条进路的始端;
• ④ 进路的终端可以是信号机、站界标及警冲标、股道终端。
• 列车进路是指列车在车站到达、出发、通过的作业进路;调车进路是指列车调车作业通过 的进路;敌对进路是指两条或两条以上的进路有一部分重叠或交叉,有可能产生冲突的进 路。
2021/3/1
19
• (3)可以逐段解锁,可以排列迂回进路,可以 排列中途折返进路。
• 6502型电气集中因应用年代较久,已逐步国产 计算机联锁设备取代。目前,我国城市轨道交 通车辆段的作业方式主要是列车的进、出段和 段内的调车作业,与国家铁路区段站作业方式 几乎完全相同,采用国产计算机联锁设备和微 机监测设备完全能够满足运营和接口要求。
2021/3/1
13
• (2)电动或气动道岔:配置电动转辙机的电动道岔或 配置有气动装置的气动道岔,均可实现远程集中操纵 、监督、控制。电动转辙机是通过电动机转动转换为 齿条平移,从而带动道岔尖轨(可动轨道岔还包括辙 叉心)平移,形成道岔开通不同股道的功能,如单开 道岔就有定位与反位两种位置。
