沉降差
沉降差分析方案
沉降差分析方案1. 引言沉降差分析是在工程领域中常用的一种评估地基沉降情况的方法。
通过沉降差分析,可以了解土地或建筑物在不同时间段内的沉降量,并对可能引发的问题进行预测和评估。
本文将介绍沉降差分析的基本原理和实施方案。
2. 基本原理沉降差分析的基本原理是通过比较两个时间点之间的沉降数据,计算沉降的差值并进行分析。
通常情况下,需要获取两个时间点的地面标高数据或建筑物的沉降数据,并进行差分计算。
差分计算可以通过以下公式来实现:Δh = h1 - h2其中,Δh表示两个时间点之间的沉降差值,h1和h2分别表示两个时间点的地面标高或建筑物的沉降量。
3. 实施方案3.1 数据采集沉降差分析的第一步是收集相关的数据。
对于地面沉降分析,可以使用全站仪或GPS测量仪来获取地面标高数据。
对于建筑物沉降分析,可以使用沉降计或压力计来测量建筑物的沉降情况。
在数据采集过程中,需要选择具有代表性的测点,并在不同时间点进行测量。
3.2 数据处理获取到的数据需要进行处理,以计算沉降差值。
可以使用Excel等工具进行数据处理和计算。
首先,需要将两个时间点的测量数据进行整理和排序,确保数据的可比性。
然后,根据上述公式计算沉降差值。
最后,可以利用统计学方法,如平均值、标准差等,对数据进行分析和描述。
3.3 结果分析通过沉降差分析,可以得到两个时间点之间的沉降差值数据。
根据数据的分布情况和统计指标,可以判断沉降的趋势和程度。
如果沉降差值较小且分布较均匀,说明地基或建筑物的沉降情况良好;如果沉降差值较大且分布不均匀,可能存在地基沉降不均或建筑物沉降不稳定的问题。
根据分析结果,可以制定相应的工程措施,以防止可能的问题发生。
4. 总结沉降差分析是一种评估地基或建筑物沉降情况的有效方法。
通过比较两个时间点之间的沉降差值,可以了解沉降的趋势和程度,并预测可能的问题。
实施沉降差分析需要进行数据采集、数据处理和结果分析等步骤。
通过分析结果,可以采取相应的措施,确保地基或建筑物的稳定性和安全性。
地基容许沉降量与减少沉降的措施(土力学课件)
减少沉降量的措施 -作业1
地基容许沉降量-作业1 简答题: 简述减小沉降的措施有哪些?
地基容许沉降量-作业1
减小沉降量的措施有:
(1)设计时正确选择建筑物基础的持力层,尽量避 开地基表面软弱、松散土层及地基中的软弱土层;
(2)设计时正确选择合适的基础形式,减小对地基 的压力从而减小沉降量;
地基容许沉降量-作业1
《铁路桥涵地基和基础设计规范》TB 10093-2017规定: 基础沉降按恒载计算,其工后沉降量不应超过表1、表2 规定值:
表1 有砟轨道静定结构墩台基础工后沉降限制
设计速度 250km/h及以上
200km/h 160km/h及以下
沉降类型 墩台均匀沉降 相邻墩台沉降差 墩台均匀沉降 相邻墩台沉降差 墩台均匀沉降 相邻墩台沉降差
20
200km/h
相邻墩台沉降差
10
超静定结构相邻墩台沉降量之差除应满足表1、表2的规定 外,尚应根据沉降差对结构产生的附加应力的影响确定。
3.减少沉降的措施
(1)减小沉降量的措施
①设计时正确选择建筑物基础的持力层,尽量避 开地基表面软弱、松散土层及地基中的软弱土层;
②设计时正确选择合适的基础形式,减小对地基 的压力从而减小沉降量;
限值(mm) 30 15 50 20 80 40
《铁路桥涵地基和基础设计规范》TB 10093-2017规定: 基础沉降按恒载计算,其工后沉降量不应超过表1、表2 规定值:
表2 无砟轨道静定结构墩台基础工后沉降限制
设计速度
沉降类型
限值(mm)
墩台均匀沉降
20
250km/h及以上
相邻墩台沉降差
5
墩台均匀沉降
表2 无砟轨道静定结构墩台基础工后沉降限制

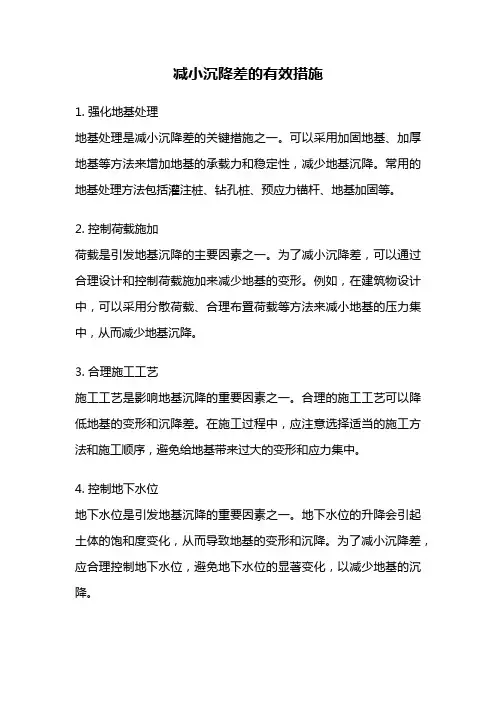

减小沉降差的有效措施
减小沉降差的有效措施1. 强化地基处理地基处理是减小沉降差的关键措施之一。
可以采用加固地基、加厚地基等方法来增加地基的承载力和稳定性,减少地基沉降。
常用的地基处理方法包括灌注桩、钻孔桩、预应力锚杆、地基加固等。
2. 控制荷载施加荷载是引发地基沉降的主要因素之一。
为了减小沉降差,可以通过合理设计和控制荷载施加来减少地基的变形。
例如,在建筑物设计中,可以采用分散荷载、合理布置荷载等方法来减小地基的压力集中,从而减少地基沉降。
3. 合理施工工艺施工工艺是影响地基沉降的重要因素之一。
合理的施工工艺可以降低地基的变形和沉降差。
在施工过程中,应注意选择适当的施工方法和施工顺序,避免给地基带来过大的变形和应力集中。
4. 控制地下水位地下水位是引发地基沉降的重要因素之一。
地下水位的升降会引起土体的饱和度变化,从而导致地基的变形和沉降。
为了减小沉降差,应合理控制地下水位,避免地下水位的显著变化,以减少地基的沉降。
5. 加强监测和预测监测和预测是减小沉降差的重要手段之一。
通过对地基变形和沉降的监测和预测,可以及时发现沉降差的变化趋势和程度,采取相应的措施进行调整和修正,以减小沉降差。
6. 选择合适的地基处理方法不同的地基情况需要采用不同的地基处理方法。
在选择地基处理方法时,应综合考虑地基的性质、工程的要求、施工条件等因素,选择合适的地基处理方法,以减小沉降差。
7. 加强沉降差的研究和探索沉降差是一个复杂的工程问题,需要进一步的研究和探索。
通过对沉降差的机理和影响因素进行深入研究,可以更好地理解沉降差的形成机制,为减小沉降差提供更有效的措施和方法。
减小沉降差是一个重要的工程问题,需要综合考虑地基处理、荷载施加、施工工艺、地下水位控制、监测预测等多个方面的因素。
只有通过综合应用这些措施,才能有效地减小沉降差,提高工程的稳定性和安全性。
不同持力层消除差异沉降的措施
优化结构设计
- 设计时应考虑建筑物的使用功能和结构安全,合理选择结构形式和材料,以提高建筑物的整体性和稳定性。- 加强建筑物的结构连接和支撑,如设置圈梁、构造柱等,以增强建筑物的抗裂能力。
7
施工措施
- 合理安排施工顺序和施工进度,先施工重量较大、高度较高的部分,以减轻对地基的压力。- 注意施工过程中的环境保护和监测,及时发现并处理地基沉降问题。
4
设置沉降缝
- 在建筑物平面的转折处、高度或荷载差异处、地基土压缩性显著差异处等位置设置沉降缝,将建筑物分割成若干个独立单元,以减小差异沉降对整体结构的影响。
5
控制相邻建筑物基础间距
- 控制相邻建筑物基础间的距离,避免地基中附加应力的扩散作用导致的相互影响。- 根据地基条件和上部结构荷载差异,合理确定相邻建筑物基础间的净距。
2பைடு நூலகம்
地基处理
- 采用整体换土或局部换土,提高地基承载能力,减少沉降。- 使用地基加固方法,如注浆加固、夯实加固等,以提高地基承载力,减小沉降量。
3
调整基底附加压力
- 采用轻型结构或设置地下室、半地下室等措施,减小基底附加应力,从而减小地基的沉降量。- 控制建筑物的荷载分布,使荷载均匀分布在地基上,避免局部荷载过大导致的不均匀沉降。
不同持力层消除差异沉降的措施
序号
措施内容
具体说明
1
采用适宜的基础形式
- 根据地基条件选择适合的基础形式,如独立基础、条形基础、筏板基础或桩基础等。- 对于承载能力较低的地基,可采用满堂红基础并增加基础面积,以减少沉降。- 对于承载能力较高的地基,基础宽度可按计算值设置或略小于计算值,以增加该部分基础的沉降,减少与软弱地基的沉降差。
沉降差检测方法
沉降差检测方法一、引言沉降差是指地面或基础在一定时间内由于外力作用或其他因素引起的沉降量的差异,是评估土地或建筑物变形情况的重要指标。
沉降差检测方法是指用于测量和分析沉降差的技术和工具。
本文将介绍几种常用的沉降差检测方法,包括全站仪法、水准法和卫星定位法。
二、全站仪法全站仪法是一种基于三角测量原理的沉降差检测方法。
它通过测量不同时间点或不同位置的地面或建筑物的坐标,计算出它们之间的沉降差。
具体操作步骤如下:1. 设置全站仪,确定测量起点和终点;2. 进行目标点的观测和记录,包括水平角、垂直角和斜距;3. 根据观测数据计算出目标点的坐标;4. 重复以上步骤,测量其他目标点的坐标;5. 比较不同时间点或不同位置的目标点坐标,计算出沉降差。
三、水准法水准法是一种基于水准原理的沉降差检测方法。
它通过测量不同时间点或不同位置的水平线高程,计算出它们之间的沉降差。
具体操作步骤如下:1. 设置水准仪,确定测量起点和终点;2. 进行目标点的观测和记录,包括前视和后视的读数;3. 根据观测数据计算出目标点的高程;4. 重复以上步骤,测量其他目标点的高程;5. 比较不同时间点或不同位置的目标点高程,计算出沉降差。
四、卫星定位法卫星定位法是一种基于卫星定位原理的沉降差检测方法。
它通过使用全球定位系统(GPS)或北斗导航系统等卫星导航系统,测量不同时间点或不同位置的地面或建筑物的坐标,计算出它们之间的沉降差。
具体操作步骤如下:1. 设置接收器,接收卫星信号;2. 进行目标点的观测和记录,包括接收到的卫星信号编号和信号强度;3. 根据观测数据计算出目标点的坐标;4. 重复以上步骤,测量其他目标点的坐标;5. 比较不同时间点或不同位置的目标点坐标,计算出沉降差。
五、比较与选择以上介绍了三种常用的沉降差检测方法,它们各有优缺点。
全站仪法适用于小范围、高精度的沉降差检测;水准法适用于中等范围、中等精度的沉降差检测;卫星定位法适用于大范围、低精度的沉降差检测。
沉降差检测方法
沉降差检测方法一、引言沉降差是指土地或结构物因不均匀沉降而引起的高程差异。
在建筑工程和地基处理过程中,沉降差的检测是非常重要的,可以帮助工程师评估地基的稳定性和结构物的安全性。
本文将介绍几种常用的沉降差检测方法。
二、水平高程法水平高程法是一种常用的沉降差检测方法。
该方法通过在结构物或地面上设置一系列水平基准点,然后使用水平仪测量各个基准点的高程差异。
通过对比测量结果,可以确定沉降差的大小和分布情况。
水平高程法适用于各种类型的建筑物和地基,但需要较长的时间和人力资源来完成测量。
三、全站仪法全站仪法是一种精确度较高的沉降差检测方法。
该方法使用全站仪测量各个基准点的水平和垂直坐标,并将测量结果与参考点进行比较。
全站仪具有高度的自动化和精确度的优势,可以快速准确地测量沉降差。
然而,使用全站仪需要专业的技术知识和较高的设备成本。
四、GPS测量法GPS测量法是一种基于全球定位系统的沉降差检测方法。
该方法使用GPS接收器在不同时间测量基准点的坐标,并利用差分定位技术计算沉降差。
GPS测量法具有高精度、高效率和实时性的优势,适用于大范围区域的沉降差检测。
然而,由于GPS信号在城市环境中容易受到干扰,因此在使用GPS测量法时需要注意数据的准确性和可靠性。
五、测斜仪法测斜仪法是一种常用的沉降差检测方法。
该方法通过在结构物或地面上安装测斜仪,测量结构物或地面的倾斜角度,进而计算沉降差。
测斜仪具有精度高、使用方便的特点,适用于较小范围的沉降差检测。
然而,测斜仪法需要定期维护和校准,以确保测量结果的准确性。
六、激光扫描法激光扫描法是一种先进的沉降差检测方法。
该方法使用激光扫描仪扫描结构物或地面的表面,获取大量点云数据,并通过数据处理软件分析点云数据,计算沉降差。
激光扫描法具有高精度、高效率和非接触性的优势,适用于复杂结构和大范围区域的沉降差检测。
然而,激光扫描法需要较高的设备成本和专业的技术知识。
七、总结沉降差的检测是建筑工程和地基处理过程中的重要环节。
沉降观测稳定的标准
沉降观测稳定的标准沉降观测是工程建设中的重要一环,通过对地基和土壤的沉降变化进行监测和分析,可以评估土壤的承载能力和工程结构的稳定性。
下面是沉降观测的稳定的标准和相关参考内容。
1. 沉降速率:沉降速率是指单位时间内地表或建筑物的沉降量。
工程建设中,沉降速率会影响土壤的稳定性和建筑物的结构安全。
通常情况下,沉降速率应保持稳定,不应出现突然的加速沉降。
参考内容可以包括:《地基筑建工程施工及验收规范》(GB 50487-2008)中对不同类型土地基的沉降速率要求的规定。
2. 极限沉降:极限沉降是指在一定时间内,土壤或建筑物的沉降达到的最大值。
极限沉降的判断和评估对于工程建设的稳定性具有重要意义。
参考内容可以包括:《地基与基础设计规范》(GB 50007-2011)中对建筑物的极限沉降限制值的规定。
3. 沉降差异:沉降差异是指不同位置或不同时间的沉降量之间的差异。
当土壤或建筑物的沉降差异过大时,可能会导致结构的倾斜和不均匀沉降,从而影响工程的稳定性。
参考内容可以包括:《地基与基础设计规范》(GB 50007-2011)中对差异沉降的要求和规定。
4. 形变:形变是指土壤或建筑物由于外力作用而发生的变形。
土壤和建筑物在受到外力作用时会发生不同程度的形变,形变的大小和稳定性是评估工程结构安全的重要参数之一。
参考内容可以包括:《地基与基础设计规范》(GB 50007-2011)中对土壤和建筑物形变限制的规定。
5. 监测方法和设备:沉降观测通常使用测量仪器和设备进行实时监测和记录。
监测方法的选择和设备的精度对于沉降观测的精确性和稳定性起着重要作用。
参考内容可以包括:《地基与基础设计规范》(GB 50007-2011)中对沉降观测方法和设备的要求和规定。
6. 数据分析和评估:沉降观测数据的分析和评估是判断工程稳定性的重要步骤。
通过对沉降数据的统计和分析,可以评估土壤和建筑物的变形情况,以及工程的稳定性。
参考内容可以包括:《地基与基础设计规范》(GB 50007-2011)中对沉降数据的分析与评估的要求和规定。
框架结构桩基沉降差计算调整方法
框架结构桩基沉降差计算调整方法
框架结构桩基沉降差计算调整方法是指在桩基施工过程中,由于各种原因导致桩基沉降与设计值不一致,需要进行调整的方法。
首先,需要明确桩基沉降差的计算方法。
通常采用的是弹性计算方法,即根据弹性理论计算桩基在施工荷载作用下的沉降量,再与设计值进行比较,得出沉降差。
接着,需要确定调整方法。
调整方法根据实际情况而定,如桩身加固、增加桩长、加大桩径等,也可以通过改变建筑物结构形式降低荷载,或者在地基上增加加筋等处理措施。
最后,需要进行调整计算。
调整计算需要根据具体情况进行,通常采用有限元分析等方法进行验证。
如果调整后的沉降差仍然不符合设计要求,则需要进一步进行调整。
综上所述,框架结构桩基沉降差计算调整方法包括沉降差的计算、确定调整方法和调整计算。
在实际工程中,需要根据具体情况进行合理的调整,以确保建筑物的安全和稳定。
填石路基沉降差规范
填石路基沉降差规范石路基是一种常见的路基工程形式,其主要构造材料为石子,常用于土路、水泥路等各类道路的基层处理。
但是,由于地基条件、施工工艺、材料选择等原因,石路基在使用过程中可能会遇到沉降的问题。
为了保证道路的正常使用和安全性,需要制定石路基沉降差规范,规范石路基的设计、施工和监测等方面的要求。
一、设计要求1.根据道路工程分类,确定相应的设计荷载和设计降水量,对石路基进行合理的设计厚度,以满足所需使用寿命。
2.根据地质勘察结果和地基条件,制定相应的处理方案,采取加固或加密地基的措施,增加石路基的稳定性。
3.路基伸缩缝的设置应符合规范的要求,以避免由于温差变化引起的沉降问题。
二、施工要求1.材料的选择应符合规范的要求,石子应具有良好的物理力学性能,符合相应的级配要求。
2.在施工过程中,应注意均匀铺设石子层,控制石子层的厚度,避免厚薄不均,以免引起沉降的差异。
3.施工时应采用适当的夯实方法,确保石子层夯实密实,以提高其抗沉降能力。
4.施工现场应进行监测,及时发现施工过程中的问题,并采取相应的纠正措施,保证施工质量。
三、监测要求1.石路基的沉降差监测应在道路竣工后的短期、中期和长期内进行,从而及时发现沉降情况,采取相应的补救措施。
2.监测点的设置应满足统计学原理的要求,具有代表性,能够客观反映石路基的沉降情况。
3.监测数据的处理应精确、科学,采用合适的方法进行分析,及时评估石路基的沉降状况,判断是否需要进行修补或加固。
4.监测结果应及时上报给相关部门,以便采取合适的措施维修或加固石路基。
四、维修要求1.根据监测结果,对于存在沉降差的石路基,应采取及时的维修措施,以预防较大的沉降发展。
2.维修时应严格按照设计要求进行,选择适合的修补材料和施工工艺,保证修补质量。
3.维修后应进行相应的监测,验证修补效果,以确保修补后的石路基满足使用要求。
总之,石路基沉降差规范对于保证道路的正常使用和安全性至关重要。
只有严格按照规范要求进行设计、施工和监测,在沉降问题出现时及时采取相应的维修措施,才能保证石路基的稳定性和使用寿命。
沉降差
第五、六遍沉降差 平均值 第五、六遍沉降差 标准差
第六、七遍沉降差 平均值 第六、七遍沉降差 标准差
平均值是否合格 标准差是否合格
合格 合格
测量:
记6 9 10 11 15 16 17 19 20 21
K0+200 左 侧 8 米处 路 中 右 侧 8 米处 K0+210 左 侧 8 米处 路 中 右 侧 8 米处 K0+220 左 侧 8 米处 路 中 右 侧 8 米处
规范要求: 沉降差平均 值≤5mm,标 准差≤3mm。
第四、五遍沉降差 平均值 第四、五遍沉降差 标准差
填石路基沉降差测量记录表
施工单位: 桩号、部位、层数: 序号 中桩桩号、点位 监理单位: 日 期: 碾压遍数 沉降差 第四遍 第五遍 第六遍 第七遍 第四、五遍 第五、六遍 第六、七遍 碾压前读数 碾压后读数 碾压后读数 碾压后读数 碾压后读数 沉降差(mm) 沉降差(mm) 沉降差(mm) 读数差(mm) 读数差(mm) 读数差(mm) 读数差(mm) (m) (m) (m) (m) (m) 1.108 备注
填石路堤压实度沉降观测
填石路堤压实度沉降差观测方案一、路基施工前,先修筑实验路段。
根据<<公路路基施工技术规范>>(JTGF10-2006填石路堤施工质量标准规定,压实度采用沉降观测法,规范规定平均压实沉降差小于5mm标准差小于或等于3mm。
施工段沉降差三实验段确定的沉降差,方可进行施工。
检查方法采用水准仪:每40m 检测一个断面,每个断面检测5-9 点,二、填料运输倾倒安排好石料运输、倾倒路线,并由专人指挥按照水平分层、先低后高、先两侧后中央的方法卸料。
卸料距离可根据松铺厚度确定。
三、推土机整平(1)采用推土机按照由高到低、先两侧后中央的顺序进行推平。
同时也起到初压的作用。
结合本工程爆破的石方岩性、颗粒的情况和图纸规定的要求.试验段石方松铺厚度控制在60cm 左右。
(2)推土机将石料推平后,对于石块粒径相差较大导致石块间较大的空隙.在填筑层的表面撤入石渣、石屑等细料,可反复数次,使间隙填满。
粒径过大的填料应弃除,或人工现场破碎至满足要求。
四、碾压填石路堤的石料本身是密实而不能压缩的,因此填石路堤的碾压工作实际上是通过压实机具的振动传力使各石块之间由松散接触状态变为紧密咬合状态的过程。
(1)由于石块粒径和质量都较大,中国《公路路基施工技术规范》(JTJF1(一2006)规定填石路堤压实机械宜选用自重不小于18t 的振动压路机。
本工程试验段填石路堤的碾压作业由20 t 的重型振动式压路机完成。
(2)试验段石方碾压工艺如下,采用自重20t振动压路机弱振2遍一强振2 遍(累计 4 遍卜-强振 2 遍(累计 6 遍),强振 2 遍(累计8 遍)。
压路机采用的压实参数选择如下,碾压速度为2—4 km/ h。
振动频率为30 Hz左右,并保证激振力大于200KN。
在碾压过程中,横向重叠40—50cm,纵向宜重叠I—1.5m,做到无漏压、无死角。
保证各石块之间松散接触状态变为紧密咬合状态,。
五、沉降差观测石方填筑碾压过程中.在压路机弱震两遍后顺路线纵向方向每隔40m 布置一个(用铆钉打入路基,钉帽露出路基1—2cm,检测断面,每个横断面布置5—9 个检测点,随着下一次压路机碾压如路基)然后强震四遍,测量员用水准仪进行测量并记录桩号与高程,然后再强震两遍,测量人员再次进行测量记录并计算确定是否达到要求。
沉降差方案
排水工程级配碎石管道基础压实度沉降差观测方案
一、压实度沉降差观测评定标准
排水工程级配碎石管道基础施工前,先选择实验路段采用沉降差法进行压实度观测评定,确定压路机或平板夯压实遍数。
根据<<公路路基施工技术规范>>(JTG F10-2006)填石路堤施工质量标准规定,压实度采用沉降观测法,规范规定平均压实沉降差小于5mm,标准差小于或等于3mm,施工段沉降差≦实验段确定的沉降差,方可进行施工。
检查方法采用水准仪:每个井距检测5-9点。
二、机械下料
根据松铺厚度(人工摊铺级配碎石,松铺系数为1.4~1.5)及挖掘机斗容量安排好下料距离,并由专人指挥在计划位置下料。
三、人工整平
在每个井距沟槽按S型布5-9个木桩,使用水准仪测出桩顶标高即级配碎石松铺标高,木桩之间挂线,根据挂线标高,人工采用扣锹法由下游向上游,由两侧向中间进行级配碎石的摊铺整平。
四、压实及沉降差观测
人工整平到级配碎石松铺厚度标高后,采用3T双钢轮压路机或平板夯进行第一遍压实,记录第一遍压实后桩顶标高;然后依次进行第二遍、第三遍、第n遍压实并记录每遍压实后桩顶标高,直到前后两次压实后标高差即沉降差小于等于5mm为止。
五、根据实验段得出的数据确定压路机或平板夯的压实遍数,压实速度,作为排水管道级配碎石基础的施工指导依据。
沉降差法测压实度方法
沉降差法测压实度方法:采用水准仪观测,当碾压至试验碾压遍数后,先检查压路机重振一遍填料表面有无明显的轮迹,如轮迹明显,应继续进行该路段的压实碾压。
碾压无明显轮迹后,根据要求每40m检测一个断面,每个断面检测5
--9个点,布点要求采用白灰撒点。
如有条件应采用5mm厚钢板5cm×5cm中间钻孔定点检测,检测前把钢板根据路基宽度定好位置,把钢板碾压至与路面平整并固定,用水准仪测量各点的高程,然后采用不小于18t振动压路机对各点进行重振碾压两遍,碾压两遍后的沉降差值不大于3mm。
碾压的长度不小于各点前后10m。
压实度检测严格按照设计图纸和要求的检测方法和频率进行,当路基填料采用土方时,压实度的检测应采用灌砂法,检测时取土样的深度为每一压实层的全部深度;当路基填料为石方时,密实度的检测采用沉降差观测法。
土石混填路基沉降差检测方法
土石混填路基沉降差检测方法一、观察路基表面情况1.观察路基表面是否出现裂缝、变形、沉降等情况。
这些情况可能会对路基的稳定性和安全性造成影响,需要进行及时的检测和处理。
2.观察路基表面的排水情况,确保排水系统畅通,防止水对路基的侵蚀和破坏。
二、设置观测点并测量初始高程1.使用水准仪等测量仪器,在路基两侧设置观测点,测量初始高程。
观测点的设置应考虑路基的大小和形状,以及可能出现的变形和沉降情况。
2.记录观测点的位置和初始高程,作为后续观测的基础数据。
三、定期观测记录沉降数据1.定期观测记录观测点的沉降数据,计算沉降差。
观测频率应根据路基的特性和实际情况进行设定,一般应至少每周观测一次。
2.记录观测时间和沉降数据,并计算每个观测点的沉降差。
沉降差可以通过计算相邻观测点高程之差得出。
四、整理分析沉降差数据1.将沉降差数据整理成表格,分析沉降差的变化趋势。
通过观察和比较不同观测点之间的沉降差变化,可以了解路基在不同位置的变形和沉降情况。
2.分析沉降差变化趋势,预测未来可能出现的变形和沉降情况,为采取相应措施提供依据。
五、采取相应措施进行处理1.根据沉降差变化情况,采取相应措施进行处理。
如果路基出现较大的沉降差,需要采取加固措施,如打桩、换填等,以提高路基的稳定性和安全性。
2.如果路基表面出现裂缝或变形,需要进行修复处理,以确保路面的平整度和安全性。
3.根据实际情况,调整路基的设计和施工方案,以优化路基的性能和质量。
4.加强路基的养护和管理,定期进行检查和维护,确保路基的正常使用和安全运行。
六、建立沉降观测档案1.对每次观测的结果进行记录,包括观测时间、观测点位置、沉降数据等,建立完整的沉降观测档案。
2.沉降观测档案应保存完好,以备查验和分析。
七、与其他监测手段结合1.在进行沉降差检测的同时,可以结合其他监测手段,如地质钻探、大地测量、GPS监测等,以更全面地了解路基的变形和沉降情况。
2.多种监测手段的结合还可以对路基的性能做出更准确的评估,为采取相应的处理措施提供科学依据。
沉降观测数据评价
本工程桩基持力层为中等压缩性土,建筑为框剪结构,根据《建筑地基基础设计规范》GB50007-2011中表5.3.4规定变形允许值:
1、沉降差为中等压缩性土取0.002l;
2、整体倾斜为24<H<60取0.003;
3、平均沉降量为200mm;
4、稳定状态依据《建筑变形测量规范》JGJ8-2016中7.1.5要求,最后100d最大沉降速率小于0.01mm/d~0.04mm/d时,可认为已达到稳定状态,取0.02mm/d。
四、
1、沉降差
5.8mm-5.4mm=0.4mm<22mm=0.002×11000mm
符合要求。
2、整体倾斜
南北方向(5.8-5.4)/11000=0.000036<0.003
符合要求。
3、平均沉降量
5.6mm<200mm
符合要求。
4、稳定状态
最后期16d的最大沉降速率为0.13mm/d>100d最大沉降速率0.02mm,需要继续观测。
一、
1、沉降差
5.6mm-4.7mm=0.9mm<19.2mm=0.002×9600mm
符要求。
2、整体倾斜
南北方向(5.6-4.7)/10000=0.00009<0.003
符合要求。
东西方向(5.4-4.7)/22000=0.000032<0.003
符合要求。
3、平均沉降量
5.33mm<200mm
东西方向(7.4-6.9)/27200=0.000018<0.003
符合要求。
3、平均沉降量
6.68mm<200mm
符合要求。
4、稳定状态
最后期17d的最大沉降速率为0.09mm/d>100d最大沉降速率0.02mm,需要继续观测。
沉降差异沉降量的计算方法
(原创实用版4篇)编制人员:_______________审核人员:_______________审批人员:_______________编制单位:_______________编制时间:____年___月___日序言下面是本店铺为大家精心编写的4篇《沉降差异沉降量的计算方法》,供大家借鉴与参考。
下载后,可根据实际需要进行调整和使用,希望能够帮助到大家,谢射!(4篇)《沉降差异沉降量的计算方法》篇1沉降差异沉降量是指在地基上建造建筑物或结构物后,由于地基土体的压缩或变形,导致地基表面相对于原始地面下沉的量。
计算沉降差异沉降量的方法有多种,以下是其中两种常用的方法:1. 分层计算法分层计算法是指将地基分为若干层,每层根据其土体的物理特性和厚度计算出相应的沉降量,最后将每层的沉降量相加得到总的沉降差异沉降量。
这种方法适用于土体分层明显的地基,如填土、石灰土、黏土等。
计算公式为:沉降差异沉降量 = Σ(每层的沉降量)其中,每层的沉降量可以根据土体的压缩模量、附加压力、土层的厚度等因素计算得出。
2. 平均值法平均值法是指将地基表面上的沉降量视为一个整体的平均值,然后计算出该平均值与原始地面之间的差异沉降量。
这种方法适用于地基表面相对平坦、土体均匀的地基,如岩石地基、混凝土地基等。
计算公式为:沉降差异沉降量 = (地基表面的沉降量 - 原始地面的高度) / 地基表面的面积其中,地基表面的沉降量可以通过测量地基表面的高程变化得到,原始地面的高度可以通过测量地面高程得到,地基表面的面积可以根据地基的形状计算得到。
需要注意的是,沉降差异沉降量的计算方法应根据地基的实际情况选择,不同类型的地基应采用不同的计算方法。
《沉降差异沉降量的计算方法》篇2沉降差异沉降量是指在建筑物或其他结构物的基础上,由于地基土的压缩或沉降引起的建筑物或其他结构物的沉降量与预期沉降量之间的差异。
计算沉降差异沉降量的方法如下:1. 测量沉降量:首先需要测量建筑物或其他结构物的沉降量。
填石路基沉降差观测要求
填石路基沉降差观测要求
1、测量方法
沉降差测量方法采用埋置钢球法,压路机静压一遍,将钢球压入填料中,在钢球顶部立尺进行第一次读数,然后振压一遍仍在钢球顶部立尺进行第二次读数,同一钢球两次读数差值即为沉降差。
沉降差不得大于试验段确定的沉降差。
2、测量设备
为保证沉降差观测精度,沉降差测量设备应采用测微器或电子水准仪,测尺采用铟钢尺。
3、检测频率
每40m检测一个断面,每断面检测5-9点,根据检测路段实际情况可适当增加检测频率。
4、碾压设备
测量沉降差采用的压实设备应与该段落填筑时采用的压实设备吨位相同。
沉降差检测方法
沉降差检测方法引言:沉降差是指建筑物或基础在使用过程中所产生的垂直位移差异。
沉降差的检测对于保证建筑物的安全和稳定非常重要。
本文将介绍几种常用的沉降差检测方法,包括水准测量法、激光测距法和遥感技术。
一、水准测量法水准测量法是最常用的沉降差检测方法之一。
它利用水平仪和水准尺等工具,通过测量不同位置的高程差来确定沉降差。
具体操作步骤如下:1. 设置测量基准点:选择一点作为基准点,确定其高程值。
2. 建立测量控制网:在需要检测沉降差的建筑物周围设置多个控制点,通过水准测量仪器进行测量,并记录高程值。
3. 进行测量:将水准测量仪器放置在各个控制点上,测量其高程值,并与基准点进行比较,得出沉降差。
水准测量法具有操作简单、精度较高的特点,但需要时间较长且对测量人员的要求较高。
二、激光测距法激光测距法是一种快速、精确的沉降差检测方法。
它利用激光测距仪器发射激光束,通过测量激光束的反射时间来计算出距离差,从而得出沉降差。
具体操作步骤如下:1. 设置测量基准点:选择一点作为基准点,确定其距离值。
2. 建立测量控制网:在需要检测沉降差的建筑物周围设置多个控制点,通过激光测距仪器进行测量,并记录距离值。
3. 进行测量:将激光测距仪器对准各个控制点,测量其距离值,并与基准点进行比较,得出沉降差。
激光测距法具有测量速度快、精度较高的特点,但在室外环境下受到天气等因素的影响较大。
三、遥感技术遥感技术是一种非接触式的沉降差检测方法,它利用航空或卫星遥感影像来获取建筑物的高程信息,从而得出沉降差。
具体操作步骤如下:1. 获取遥感影像:通过航空或卫星遥感技术获取建筑物的高分辨率影像。
2. 影像处理:利用遥感软件对影像进行处理,提取出建筑物的高程信息。
3. 分析沉降差:将不同时间的遥感影像进行对比分析,得出建筑物的沉降差。
遥感技术具有覆盖范围广、无需人工干预的特点,但对于建筑物的变形较小的情况下精度较低。
四、小结本文介绍了三种常用的沉降差检测方法,包括水准测量法、激光测距法和遥感技术。
沉降差解释
沉降差解释沉降差是指在建筑或地表的同一位置,在不同时间点上测得的高度差。
换句话说,沉降差是建筑物或地表在不同时间点的沉降量之差。
这种差异可能是由于各种外部因素,如地震、地下水位变化、土壤液化等引起的。
沉降差的产生主要与地质条件、施工方法、建筑物本身的特点和荷载等有关。
在建筑设计和施工过程中,了解和预测沉降差的大小和分布是非常重要的,因为不合理的沉降差可能导致结构开裂、渗漏、设备损坏等一系列问题,影响建筑物的正常使用和安全。
为了减小沉降差对建筑物的影响,可以采取一系列措施。
首先,在设计和施工前应对地质条件进行详细勘察,了解土壤的物理性质、地下水位等情况,以便对可能的沉降做出预测。
其次,合理设计建筑物的结构和基础,选择适当的施工方法,以减小沉降差的影响。
例如,采用桩基、扩基等基础形式,增加建筑物与土壤的接触面积,提高承载能力,从而减小沉降。
同时,在施工过程中进行沉降监测也是非常重要的。
通过定期监测建筑物在不同施工阶段的沉降量,可以及时发现并解决可能的问题。
如果发现沉降差过大,应及时采取措施进行调整和补救,以避免造成严重的后果。
另外,对于一些特殊的地质条件或复杂的工程情况,可能需要采用更为复杂和专业的技术手段来解决沉降差问题。
例如,采用土体加固、注浆等技术来改善土壤性质、提高承载能力;或采用数值模拟、有限元分析等方法来预测沉降差的大小和分布。
总之,沉降差是一个复杂的地质工程问题,需要在建筑设计和施工过程中给予充分的重视和考虑。
通过合理的设计、施工和管理措施,可以有效地减小沉降差的影响,保证建筑物的正常使用和安全。
同时,对于存在沉降差问题的建筑物,也需要采取适当的措施进行加固和维护,以延长其使用寿命。
以上内容仅供参考如需获取更多详细信息请查阅专业书籍或咨询专业人士。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
检测:
复核:
监理:
承包单位: 监理单位:
桩号
路基压实层(相对沉降法) 检测记录表
河南豫通盛鼎工程建设有限公司
合同号:SQSYDSG
中设设计集团股份有限公司
编 号:
碾压遍数
检测前仪器读 检测后仪器读 沉降量
数(mm)
ቤተ መጻሕፍቲ ባይዱ
数(mm) (mm)
碾压机械
备注
蛙式打夯机
注:仪器架设在路基外,碾压前后的仪器高度不变,测碾压前后各测点的读数差,即为该测点的沉 降量。为防止压路机振动对仪器高度产生的影响,在离路基较远处选一坚实点作为参照点,以检验
