最小流量保护离心泵
泵流量控制方法(经典)
离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品，广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。
如何经济有效的控制泵输出流量曾经引发过大讨论，曾一度流行全部使用变频调速来控制输出流量，取消所有控制阀控制流量的型式，单从目前来看市场上有4种广泛使用的方法：出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。
现在我们来逐一分析讨论各种方法的特点。
离心泵流量常用控制方法方法一：出口阀开度调节这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统，泵的最大输出压头没有改变，但是流量曲线有所衰减。
方法二：旁路阀调节这种方法中阀门和泵并联，它的实际效果如同采用了新的泵系统，泵的最大输出压头发生改变，同时流量曲线特性也发生变化，流量曲线更接近线形。
方法三：调整叶轮直径这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。
方法四：调速控制叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和最大流量均减小。
泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。
叶轮直径调整对整个泵系统效率影响较小，调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%。
能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%（此时压头为70m），那么几种控制流量的办法对泵消耗的功率影响如何？（1）出口阀开度调节，能量消耗为94%，流量较低时消耗功率较大。
（2）旁路调节，旁路阀将泵的压头减小到55M，这只能通过增加泵的流量来实现，结果能耗增加了10%。
（3）调整叶轮直径，缩小叶轮直径后泵的输出流量和压力均降低，能耗缩减到67%。
（4）调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。
总结下表中总结出了各种流量调节方法，每种方法各有优缺点，应根据实际情况选用。
什么是泵的最小流量
什么是泵的最小流量？什么是泵的最小流量线？为了保证泵安全起动和正常运转，要求泵有最小排出流量，这就是离心泵的最小流量。
泵的工作流量低于额定流量30％时，应设置泵在最低流量下正常运转的最小流量线（即在离心泵出口管道上加一条返回线），称为最小流量线。
说着啰嗦，看图明了：曲线3表示最小连续流量Qmin的相似抛物线；曲线4表示最优区域的小流量Qmin的相似抛物线。
每种型号的离心泵都有最小流量，低于这个流量离心泵就会发生汽蚀（还有一个最大允许工作流量，这两个流量之间就是这个离心泵的允许工作区）。
1、当流量低于泵最小流量时，振速会增大，为了防止泵发生气蚀，打开最小回流线进行调节，使泵维持在稳定运行状态（作用跟压缩机的防踹振线有点像）2、高压离心泵起泵时，为了防止泵憋压损坏，在起泵前打开最小回流线。
3、有些离心泵不能停泵，例如锅炉给水泵。
锅炉通常由多台泵供水，根据需求量不一样（类如冬天上半夜多白天少，下半夜偷懒）需要采用其中几台泵供水，有了这个最小流量管线，需要关闭的泵可以在最小流量处循环（消耗功率最小）但是不需要停泵-灌泵-开泵反复操作。
泵的最小流量保护对泵的最小流量保护一般有三种方式。
分别是：设计连续循环系统、设计控制循环系统或设计泵保护阀系统。
1、设计连续循环系统优点：•投资较小；•当工艺上出现小流量工况时，限流孔板旁路先自动将其消除。
缺点：•不论工艺上需要多少流量，旁路线始终都有流量通过。
选泵时应把旁路流量附加到操作流量上，否则易造成泵出力不够的情况；•操作费用较高；•当泵的扬程很高，液体又处于饱和温度下时，限流板孔后可能发生气化。
2、设计控制循环系统优点：•选泵可不考虑旁路流量附加值；•选旁路只有在小流量工况时才自动打开，平时关闭以节省能量。
缺点：•增加一套自控回路造价太高。
3、设计自循环控制阀保护系统优点：•自循环控制阀自动识别流量变化，自动开启主路和旁路回路，完全自动控制；•无需其他外接设备或元件控制；•节省成本。
泵最小允许流量-概述说明以及解释
泵最小允许流量-概述说明以及解释1.引言1.1 概述在工业生产和生活中，泵是一种常见且重要的流体输送设备。
泵的运行状态直接影响流体的输送效率和稳定性。
在泵的运行过程中，需要保证流体通过泵的最小允许流量，以确保泵的正常运行和延长设备寿命。
本文将探讨泵最小允许流量的概念、重要性以及影响因素，旨在帮助读者更好地了解泵设备的运行原理，从而有效地管理和维护泵设备，保障生产和生活中流体输送的稳定性和可靠性。
1.2 文章结构本文主要分为三个部分：引言、正文和结论。
在引言部分中，我们将对文章的背景和目的进行概述。
在正文部分中，我们将介绍泵的基本原理、最小允许流量的重要性以及影响最小允许流量的因素。
最后，在结论部分中，我们将对文章进行总结，并提出一些建议应用。
同时，我们也将展望未来关于泵最小允许流量方面的研究方向。
通过以上结构，读者将能够全面了解泵最小允许流量的相关知识和重要性。
1.3 目的本文的目的是探讨泵最小允许流量的重要性和影响因素，帮助读者深入了解泵在运行过程中最小允许流量的概念及其作用。
通过对泵的基本原理、最小允许流量的重要性以及影响因素的详细分析，读者可以更好地掌握泵的运行规范，提高设备的效率和稳定性，避免由于最小允许流量不足所带来的问题。
通过本文的研究和探讨，读者可以学习到如何正确设置泵的最小允许流量，避免设备在低负荷状态下运行而产生的过度振动、过热等问题，从而延长设备的使用寿命，提高生产效率。
同时，通过深入了解影响最小允许流量的因素，读者也可以在实际操作中更好地调整和控制泵的流量，确保设备正常运行。
总的来说，本文旨在向读者介绍泵最小允许流量的重要性，帮助他们更好地理解和应用这一概念，提高设备的可靠性和效率。
2.正文2.1 泵的基本原理泵是一种用于输送液体或气体的机械设备。
泵通过旋转的叶片或柱塞的运动产生负压，从而吸入液体或气体，然后将其推送到管道或容器中。
泵的工作原理基于流体力学原理，液体在泵内部形成一个负压区域，从而产生吸力将液体吸入，然后通过压力推送液体流出。
离心泵的工作原理及主要部件性能参数
离心泵的工作原理及主要部件性能参数离心泵——生产中应用最为广泛，着重介绍。
§ 2.1.1 离心泵 （Centrifugal Pumps ） 一． 离心泵的工作原理及主要部件 1．工作原理如左图所示，离心泵体内的叶轮固定在泵轴上，叶轮上有若干弯曲的叶片，泵轴在外力带动下旋转，叶轮同时旋转，泵壳中央的吸入口与吸入管相连接，侧旁的排出口和排出管路9相连接。
启动前，须灌液，即向壳体内灌满被输送的液体。
启动电机后，泵轴带动叶轮一起旋转，充满叶片之间的液体也随着旋转，在惯性离心力的作用下液体从叶轮中心被抛向外缘的过程中便获得了能量，使叶轮外缘的液体静压强提高，同时也增大了流速，一般可达15～25m/s 。
液体离开叶轮进入泵壳后，由于泵壳中流道逐渐加宽，液体的流速逐渐降低，又将一部分动能转变为静压能，使泵出口处液体的压强进一步提高。
液体以较高的压强，从泵的排出口进入排出管路，输送至所需的场所。
当泵内液体从叶轮中心被抛向外缘时，在中心处形成了低压区，由于贮槽内液面上方的压强大于泵吸入口处的压强，在此压差的作用下，液体便经吸入管路连续地被吸入泵内，以补充被排出的液体，只要叶轮不停的转动，液体便不断的被吸入和排出。
泵离心泵旋转泵漩涡泵 往复泵由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体在离心力的作用下获得了能量以提高压强。
气缚现象：不灌液，则泵体内存有空气，由于ρ空气<<ρ液，所以产生的离心力很小，因而叶轮中心处所形成的低压不足以将贮槽内的液体吸入泵内，达不到输液目的。
通常在吸入管路的进口处装有一单向底阀，以截留灌入泵体内的液体。
另外，在单向阀下面装有滤网，其作用是拦阻液体中的固体物质被吸入而堵塞管道和泵壳。
启动与停泵：灌液完毕后，此时应关闭出口阀后启动泵，这时所需的泵的轴功率最小，启动电流较小，以保护电机。
启动后渐渐开启出口阀。
停泵前，要先关闭出口阀后再停机，这样可避免排出管内的水柱倒冲泵壳内叶轮，叶片，以延长泵的使用寿命。
离心泵最小流量保护方案的选用原则

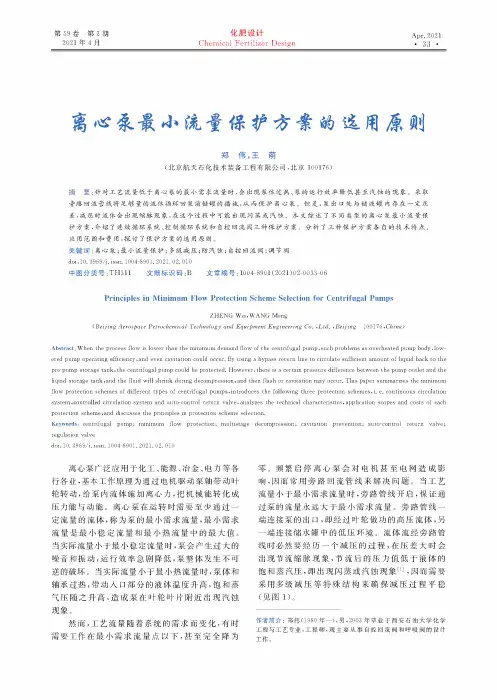

第59卷第2期2021年4月Apr2021・33・化肥设计ChemicalFertilizerDesign离心泵最小流量保护方案的选用原则郑伟，王萌（北京航天石化技术装备工程有限公司，北京100176#摘要针对工艺流量低于离心泵的最小需求流量时，会出现泵体过热、泵的运行效率降低甚至汽蚀的现象#采取旁路回流管线将足够量的流体循环回泵前储罐的措施，从而保护离心泵#但是，泵出口处与储液罐内存在一定压差，减压时流体会出现缩脉现象，在这个过程中可能出现闪蒸或汽蚀#本文综述了不同类型的离心泵最小流量保护方案，介绍了连续循环系统、控制循环系统和自控回流阀三种保护方案#分析了三种保护方案各自的技术特点、应用范围和费用，探讨了保护方案的选用原则#关键词离心泵；最小流量保护；多级减压；防汽蚀；自控回流阀；调节阀doi：10.3969/j.issn.1004-8901202102.010中图分类号TH311文献标识码B文章编号1004-8901（2021）02-0033-06Principles in Minimum Flow Protection Scheme Selection for Centrifugal PumpsZHENG Wei,WANG Meng(Beijing Aerospace petrochemical Technology and Equipment Engineering Co.Ltd., Beijing100176 , China)Abstract Whentheprocessflowislowerthantheminimumdemandflowofthecentrifugalpumpsuchproblemsasoverheatedpumpbodylow-eredpumpoperatinge f iciencyandevencavitationcouldoccur9Byusingabypassreturnlinetocirculatesu f icientamountofliquidbacktothe pre-pumpstoragetankthecentrifugalpumpcouldbeprotected9Howeverthereisacertainpressuredi f erencebetweenthepumpoutletandthe liquidstoragetankandthefluidwi l shrinkduringdecompressionandthenflashorcavitationmayoccur9Thispapersummarizestheminimum flowprotectionschemesofdi f erenttypesofcentrifugalpumpsintroducesthefo l owingthreeprotectionschemesi9e9continuouscirculation system contro l ed circulation system and auto-control return valve$analyzes the technical characteristics$application scopes and costs of each protectionschemeanddiscussestheprinciplesinprotectionschemeselection9Keywords:centrifugal pump；minimum flow protection；multistage regulationvalvedoi：10.3969/j.issn.1004-8901202102.010离心泵广泛应用于化工、能源、冶金、电力等各行各业，基本工作原理为通过电机驱动泵轴带动叶轮转动，给泵内流体施加离心力，把机械能转化成压力能与动能％离心泵在运转时需要至少通过一定流量的流体，称为泵的最小需求流量，最小需求流量是最小稳定流量和最小热流量中的最大值％当实际流量小于最小稳定流量时，泵会产生过大的噪音和振动，运行效率急剧降低，泵整体发生不可逆的破坏％当实际流量小于最小热流量时，泵体和轴承过热，带动入口部分的液体温度升高，饱和蒸气压随之升高，造成泵在叶轮叶片附近出现汽蚀现象％然而，工艺流量随着系统的需求而变化，有时需要工作在最小需求流量点以下，甚至完全降为decompression；cavitation prevention；auto-control return valve；零％频繁启停离心泵会对电机甚至电网造成影响，因而常用旁路回流管线来解决问题％当工艺流量小于最小需求流量时，旁路管线开启，保证通过泵的流量永远大于最小需求流量％旁路管线一端连接泵的出口，即经过叶轮做功的高压流体，另一端连接储水罐中的低压环境％流体流经旁路管线时必然要经历一个减压的过程，在压差大时会出现节流缩脉现象，节流后的压力值低于液体的饱和蒸汽压，即出现闪蒸或汽蚀现象*1+，因而需要采用多级减压等特殊结构来确保减压过程平稳（见图1）作者简介：郑伟（1980年一），男,2003年毕业于西安石油大学化学工程与工艺专业，工程师，现主要从事自控回流阀和呼吸阀的设计工作％・34・化肥设计2021年第59卷图1两种减压方式的比较行业内最早的解决方案是使用连续循环系统,即在旁路放置节流孔板，单级或多级的孔板可以将 高压安全平稳降至低压。
小流量离心泵参数性能及价格
小流量离心泵瓦，新增装机数大约是25年总装机容量的2.5倍。
中国风电发展将呈现四大新趋势。
()行业趋势：景气度远超预期。
从各地区和主要发电集团的规划看，2年，我国风电装机容量可能远远超过5万千瓦，“十二五”规划原定3万千瓦的装机容量规模也将被大幅突破。
(2)市场趋势：竞争加剧，机会与风险并存。
我国至少有2家以上企业已经进入或正在进入风电设备领域，行业竞争将明显加剧。
(3)设备趋势：单机大容量、变桨矩、变速恒频、直驱式【小流量离心泵】产品概述：ISG立式单级管道离心泵，是采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点。
【小流量离心泵】型号意义：【小流量离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
【小流量离心泵】主要用途： 1. ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
化工原理：2-1离心泵的工作压力及性能参数（液体密度粘度对水泵性能的影响）
化工原理：2-1离心泵的工作压力及性能参数（液体密度粘度对水泵性能的影响）特别说明：由于360摘手不能对全文剪切复制，现以形式剪切上传。
【2-1】在用水测定离心泵性能的实验中，当流量为26m3/h时，离心泵出口处压强表和入口处真空表的读数分别为152kPa和24.7kPa，轴功率为2.45kW，转速为2900r/min。
若真空表和压强表两测压口间的垂直距离为0.4m，泵的进、出口管径相同，两测压口间管路流动阻力可忽略不计。
试计算该泵的效率，并列出该效率下泵的性能。
[答：泵的效率为53.1%，其它性能略]【2-2】如本题附图所示的输水系统，管路直径为φ80×2mm，当流量为26m3/h时，吸入管路的能量损失为6J/kg，排出管路的压头损失为0.8m，压强表读数为245kPa，吸入管轴线到U形管汞面的垂直距离h = 0.5m，当地大气压强为98.1kPa，试计算：（1）泵的升扬高度与扬程；（2）泵的轴功率（η=70%）；（3）泵吸入口压差计读数R。
[答：(1)ΔZ = 24.9m, H =30.84m; (2)N = 4.32kW; (3)R = 0.3573m]离心泵在化工生产中应用最为广泛，这是由于其具有性能适用范围广（包括流量、压头及对介质性质的适应性）、体积小、结构简单、操作容易、流量均匀、故障少、寿命长、购置费和操作费均较低等突出优点。
因而，本章将离心泵作为流体力学原理应用的典型实例加以重点介绍。
一. 离心泵的基本结构和工作原理讨论离心泵的基本结构和工作原理，要紧紧扣住将动能有效转化为静压能这个主题来展开。
（一）离心泵的基本结构离心泵的基本部件是高速旋转的叶轮和固定的蜗牛形泵壳。
具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。
叶轮是直接对泵内液体做功的部件，为离心泵的供能装置。
泵壳中央的吸入口与吸入管路相连接，吸入管路的底部装有单向底阀。
泵壳侧旁的排出口与装有调节阀门的排出管路相连接。
离心泵的流量控制方法
离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品，广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。
如何经济有效的控制泵输出流量曾经引发过大讨论，曾一度流行全部使用变频调速来控制输出流量，取消所有控制阀控制流量的型式，单从目前来看市场上有4种广泛使用的方法：出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制。
现在我们来逐一分析讨论各种方法的特点。
离心泵流量常用控制方法方法一：出口阀开度调节这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统，泵的最大输出压头没有改变，但是流量曲线有所衰减。
方法二：旁路阀调节这种方法中阀门和泵并联，它的实际效果如同采用了新的泵系统，泵的最大输出压头发生改变，同时流量曲线特性也发生变化，流量曲线更接近线形。
方法三：调整叶轮直径这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。
方法四：调速控制叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和最大流量均减小。
泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。
叶轮直径调整对整个泵系统效率影响较小，调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%。
能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%（此时压头为70m），那么几种控制流量的办法对泵消耗的功率影响如何？（1）出口阀开度调节，能量消耗为94%，流量较低时消耗功率较大。
（2）旁路调节，旁路阀将泵的压头减小到55M，这只能通过增加泵的流量来实现，结果能耗增加了10%。
（3）调整叶轮直径，缩小叶轮直径后泵的输出流量和压力均降低，能耗缩减到67%。
（4）调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。
总结下表中总结出了各种流量调节方法，每种方法各有优缺点，应根据实际情况选用。
离心泵最小连续流量定义
长沙多级泵厂家宏力泵业整理 大多数泵都需要最小流量保护来防止停转。
因为停转时实际上所有的泵功率转化为热能，使液体汽化而损坏泵。
离心泵最小连续流量的含义:
离心泵的最小连续流量泵在不产生过热、汽蚀及机械故障(振动、噪声超标、轴承寿命缩短等)的情况下能够正常工作的最小流量。
最小连续流量有两种：最小连续稳定流量和最小连续热控流量。
最小连续稳定流量：泵在不超过标准规定的噪声和振动限度下能够正常工作的最小流量。
该值一般是通过试验的方法测得。
最小连续热控流量：泵能够维持工作而其运行不被泵送液体温升所损害的最小流量值。
影响离心泵最小连续流量的因素：
1、离心泵内部功率损失引起的液体温度升高;
2、叶轮流道内产生漩涡及叶轮出口处产生二次回流;
3、叶轮流道内液体脱流;
4、引起泵及管路内的压力产生波动;
5、对有驼峰特性的离心泵因此喘振(周期性的振动);
6、产生径向力(尤其对单蜗壳泵);
7、轴向力增大。
离心泵工程技术规定
离心泵工程技术规定1. 总则2。
设计3. 辅助设备4。
检验和试验5.油漆、标志、包装和运输6。
图纸及资料7。
保证1。
总则1。
1 范围本工程规定连同请购单、订货合同/询价书和数据表一起,提出了对中、轻负载石油、化工用离心泵,驱动机及辅助设备在设计、制造、检验、试验及交货状态等方面的基本要求.本工程规定适用于能全部满足以下条件的离心泵：(1）额定排出压力≤1。
96MPa(G）；（2）介质温度〈180℃；(3) 额定转速(对透平驱动机应加5％) 3000r/min；（4）驱动机功率≤110KW；（5) 额定扬程≤120m；（6）最高吸入压力≤0.5MPa（G）；(7) 最大叶轮直径≤333mm。
符合这些条件的泵主要包括:（1) 按GB5662和GB/T5656标准设计的离心泵；(2）按ISO2858和ISO5199标准设计的离心泵;(3）按ANSI/ASME B73。
1M标准设计的离心泵。
本工程规定不适用于以下类型的泵：（1）屏蔽泵;（2）磁力驱动泵；（3）其他特殊泵.1。
2 工程特殊要求“工程特殊要求”是指根据用户提出的要求或现场具体情况以及特定的工程设计数据对本通用工程规定有关条款修改后作为附件的技术文件.当“工程特殊要求”与本通用工程规定发生矛盾时，以“工程特殊要求"为准。
1。
3 标准与规范1。
3.1 下列标准与规范的最新版本可构成本规定的一部分:(1) 按GB5662轴向吸入离心泵（1.6MPa）标记、性能和尺寸;（2）按GB/T5656离心泵技术条件（Ⅱ类）；（3）按ISO2858轴向吸入离心泵（16Bar)标记、性能和尺寸；（4) 按ISO5199离心泵技术条件（Ⅱ类）；（5) 按ANSI/ASME B73。
1M化工用卧式端吸离心泵技术规范。
1。
3.2 数据表中指定的其他标准与规范也可成为本规定的一部分。
1.3。
3 卖方必须使其设计、制造、检验和试验等符合指定的标准、规范以及有关法规的要求.1。
化工基础第二章输送机械复习题 33
◎离心泵的效率反映( ）三项能量损失的影响。 （机械损失、容积损失、水力损失） ◎进行流量调节时,离心泵用( )进行调节；往复泵常用( 进行调节。 （出口阀）（旁通阀）
)
二、选择题
◎离心泵启动前必须充满液体是为了防止发生（ A、气缚现象； B、汽蚀现象； C、汽化现象； D、气浮现象。 （A） ◎齿轮泵的流量调节可采用（ ） A、进口阀； B、出口阀； C、旁路阀。 （C） ◎离心泵的调节阀开大时，则（ ） A、吸入管路的阻力损失不变； B、泵出口的压力增大； C、泵入口处真空度减小； D、泵工作点的扬程升高 （C） ）
◎风机的全风压是指( ) （1m3气体通过风机所获得的能量）。 ◎离心泵在效率最高时的点称为( ) （设计点） ◎离心泵的扬程是指( ),它的单位是( ) （单位重量流体通过泵所获得的能量）（m） ◎离心泵中叶轮的作用是( ) （将流体的动能转化静压能） ◎离心泵在（ ）情况下轴功率最小。 （流量为零） ◎离心泵的流量调节阀安装在离心泵的( ),关小调节阀后， 真空表的读数( ),压力表的读数( )。 （增大、不变、减小） （出口管道上）（减小）（增大）
三、简答题
◎流体输送设备的主要类型有几种？ 离心式：离心泵、离心通风机、离心压缩机等； 正位移式：往复泵、齿轮泵、螺杆泵等； 离心～正位移式：旋涡泵 ◎试比较离心泵和往复泵的工作原理、适用范围和操作上有何异 同？ 工作原理：离心泵依靠离心力，叶轮间形成负压吸入液体， 同时叶轮甩出的液体获得了静压能而压出泵外。往复泵依靠泵 缸内作往复运动的活塞，靠容积改变而吸液和排液，其吸液过 程都是靠压差。 适用范围：离心泵适用于粘度小、流量大而扬程不太高的 场合；往复泵适用于输送高扬程、流量不大的清洁液体。 操作：离心泵会发生气缚现象，启动前要灌液排气、关出 口阀，常用出口阀调节流量；而往复泵无气缚现象，有自吸能 力，启动前需打开出口阀，用旁路调节流量。
离心泵
离心泵一、离心泵的工作原理和主要部件1、离心泵的工作原理离心泵的装置简图如图l-1所示。
它的基本部件是旋转的叶轮和固定的泵壳。
带有弯曲叶片的叶轮安装在泵壳内，并紧固在泵轴上，泵轴由电动机带动旋转。
泵壳的吸入口与吸入管路相接，在吸入管路的底部装有底阀。
泵壳的排出口与排出管路相接，排出管路只装有调节阀。
离心泵在启动前需将所需输送的液体灌满泵壳和吸入管路。
启动后，泵轴带动叶轮作高速旋转。
叶片间的液体一方面随叶轮作等角速度的旋转，另一方面依靠惯性离心力的作用从叶轮中心向外缘作径向运动。
在此过程中泵通过叶轮向液体提供了能量。
这表现为叶轮外缘处液体的静压强有所提高，同时液体的流速则大大提高，大约以15—25 m/s的速度离开叶轮外缘进入蜗形泵壳。
在蜗形泵壳中由于流通的逐渐扩大，流体的流速减慢而静压强相应提高。
液体最终以较高的静压强切向流人排出管道。
泵内液体在离心力作用下由中心向外缘作径向运动的同时，在叶轮中心形成了低压区。
由于泵的吸人管路浸没于输送液体中，在液面压强与叶轮中心压强之间压差作用下，液体不断地被吸人泵的叶轮内，填补被排出液体的位置。
只要叶轮不断地旋转，离心泵就不停地吸入和排出液体，完成输送液体的任务，这就是离心泵的工作原理。
离心泵启动时，若泵内存有空气，由于空气密度很小，旋转后产生的离心力小，因而叶轮中心区所形成的低压不足以吸入液体，这样虽启动离心泵也不能完成输送任务，这种现象称为气缚。
这表示离心泵无自吸能力，所以离心另在启动前必须向泵内灌满被输送的液体。
当然若将离心泵的吸入口置于被输送液体的液面之下，液体会自动流入泵内，这是一种特殊情况。
离心泵吸入管路装有底阀，以防止启动前灌入的液体从泵内流出，滤网可以阻拦液体中的固体吸入而堵塞管道和泵壳排出管路中装有的调节阀是供开泵停泵和调节流量时使用。
2、离心泵的主要部件离心泵最主要的部件是叶轮、泵壳和轴封装置。
（1）叶轮叶轮是离心泵的核心部分。
叶轮通常有如图所示的几种形式。
第四节 离心泵的主要性能参数
[h] hmin 0.3
5.允许吸上真空度和允许汽蚀余量
允许吸上真空度是为了避免泵在汽蚀情况下工作而规 定的一个参数，它是由制造厂从泵进口实验中测出 的最大真空度(用米液柱为单位)，再减去0.3的安全 余量之后的在数值。
[ H s ] H s max 0.3
由于泵样本中所给出的允许吸上真空度和允许汽蚀余量是以 293K的清水为介质，在压力为标准压力下测定的，若使用条件 发生变化时，必须按规定进行修正，具体的修正办法在很多参 考资料上有
液体汽化
一定的温度下，当液体受到的外界作用力 小于该温度下液体的饱和蒸汽压时，液 体就会汽化。 在离心泵的入口处液体的压力小于同温度 下液体的饱和蒸汽压时，液体就会汽化， 就可能导致汽蚀现象。 注意：不要把液体的饱和蒸汽压当成了液 体受到的外界压力。
5.允许吸上真空度和允许汽蚀余量
汽蚀危害：在水泵中产生气泡和气泡破裂 使过流部件遭受到破坏的过程就是水泵 中的汽蚀过程。水泵产生汽蚀后除了对 过流部件会产生破坏作用以外，还会产 生噪声和振动，并导致泵的性能下降， 严重时会使泵中液体中断，不能正常工 作。
二、离心泵安装高度的确定
安装高度是指泵入口中心线到吸液池液面的垂直距离 。 在 吸液池液面和泵吸入口所在平面之间列伯努利方程得到
P0 P1 u12 H g hs g g 2 g
则安装高度为 由汽蚀余量的式子 整理得到
P0 P1 u12 Hg hs g 2g
一、离心泵的主要性能参数
u 2 2.扬程H(m) 液柱 H h g 2g 泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的 弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确 的计算，一般用实验方法测定。 泵的扬程可用实验测定，即在泵进口处装一真空表，出口 处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)， 不计两表截面间的能量损失，则泵的扬程可用下式计算
离心泵最小回流线
泵设备的最小流量、最小流量线概念请教看到资料中讲到：在泵的附近使用限流孔板的两个功能：1：保证离心泵的最小流量要求离心泵在启动时，为了使出口压力达到一定值，减少电动机启动电流，要求在出口阀关闭或部分关闭的情况下启动。
但是对于某些离心泵，由于泵内叶轮和泵体间隙很小，流体易于气化，这类离心泵在启动和运转的时候必须有一定流量。
如果这类离心泵在没有液体流出的情况下运转（即密闭运转），泵内液体将产生涡流，使其发热气化而发生气蚀或者憋压，易造成泵损坏。
为了保证这类离心泵安全启动和正常运转，要求泵有最小排出流量，此值称之为离心泵的最小流量。
通常最小流量由泵制造厂规定。
为了保证最小流量，在离心泵出口管道上加一条返回线，成为最小流量线见图3。
在最小流量线上使用限流孔板，即使发生误操作将泵出口阀关闭时，也能保证离心泵安全运转，不致造成损坏。
用限流孔板好处是不需人工调节，如果只用截止阀调节，很难控制流量在泵的最小流量附近，要么大，要么小。
所以还是要有限流孔板。
2:保证屏蔽泵适当的反向循环流量屏蔽泵，是指电动机和泵叶轮装在一个壳体中，机体和轴承依靠一定量的工艺流体反向循环来冲洗、冷却和润滑。
故在泵体上要装一条反向循环管道，使其满足屏蔽泵的冷却和润滑要求。
如果反向循环流量太小会造成冷却或润滑不足使轴承损坏，而反向循环流量太大又会使泵的效率降低。
为此采用限流孔板保持适当的反向循环流量（见图3）。
图3 限流孔板保证泵的安全启动和正常工作仔细查了下：有这样的说法：泵的保护线有6种，其作用是为了使泵体不受损害和正常运转，根据使用条件设置泵的保护管线。
（1）暖泵线——在输送介质温度大于200℃的高温油品时，有备用泵的情况下应设置DN20～25暖泵线；（2）小流量线——当泵的工作流量低于泵的额定流量30％时，应设置泵在最低流量下正常运转的小流量线；（3）平衡线——对于输送常温下饱和蒸汽压高于大气压的液体或处于泡点状态的液体，为防止进泵液体产生蒸汽或有气泡进入泵内引起汽蚀应加平衡线；（4）旁通线——用于泵的试运转或非正常操作状态下出口主阀关闭时，仍能使泵处于运转。
离心泵的流量控制方法
离心泵流量控制方法探讨前言离心泵是目前使用最为广泛的泵产品，广泛使用在石油天然气、石化、化工、钢铁、电力、食品饮料、制药及水处理行业。
如何经济有效的控制泵输出流量曾经引发过大讨论,曾一度流行全部使用变频调速来控制输出流量，取消所有控制阀控制流量的型式，单从目前来看市场上有4种广泛使用的方法：出口阀开度调节、旁路阀调节、调整叶轮直径、调速控制.现在我们来逐一分析讨论各种方法的特点.离心泵流量常用控制方法方法一：出口阀开度调节这种方法中泵与出口管路调节阀串联，它的实际效果如同采用了新的泵系统,泵的最大输出压头没有改变，但是流量曲线有所衰减。
方法二：旁路阀调节这种方法中阀门和泵并联,它的实际效果如同采用了新的泵系统，泵的最大输出压头发生改变，同时流量曲线特性也发生变化,流量曲线更接近线形。
方法三：调整叶轮直径这种方法不使用任何外部组件，流量特性曲线随直径变化而变化。
方法四:调速控制叶轮转速变化直接改变泵的流量曲线，曲线的特性不发生变化，转速降低时，曲线变的扁平，压头和最大流量均减小。
泵系统的整体效率出口阀调节与旁路调节方法均增加了管路压力损失，泵系统效率都大幅减小。
叶轮直径调整对整个泵系统效率影响较小,调速控制方法基本不影响系统效率，只要转速不低于正常转速的50%.能耗水平假定通过上述四种办法将泵的输出流量从60m3/h调整到50m3/h，输出为60m3/h时的功率消耗为100%（此时压头为70m），那么几种控制流量的办法对泵消耗的功率影响如何？（1）出口阀开度调节，能量消耗为94％，流量较低时消耗功率较大。
（2) 旁路调节，旁路阀将泵的压头减小到55M,这只能通过增加泵的流量来实现，结果能耗增加了10％。
(3）调整叶轮直径,缩小叶轮直径后泵的输出流量和压力均降低,能耗缩减到67%。
（4) 调速控制，转速降低，泵的流量和压头均减小，能耗缩减到65%。
总结下表中总结出了各种流量调节方法，每种方法各有优缺点，应根据实际情况选用.泵的流量调节方法一览表本文详细介绍了泵（离心泵、往复泵）的流量调节方法，如改变泵的装置特性曲线（如可以进行出口阀调节、旁路调节、转速调节、切割叶轮外径、更换叶轮、堵死几个叶轮流道等）、改变泵的特性曲线，并对每种调节方法进行了阐述及对其使用的特点进行了分析。
双壳体小流量离心泵的设计和应用
介 质 的 特 殊 性 要 求 对 停 运 的 离 心 泵 进 行 保 温 ，为此设计了泵体和泵盖部位的蒸汽保温夹套 结 构 。 （ ）在 泵 体 的入 口处 焊 接 一 个 密 封 的保 １ 温封头 ，在保温封头焊接一进一 出的蒸汽接头 。 （ ）对 泵盖 结 构重 新 设计 ，把 常规 设 计 的冷 却水 ２ 腔进行分体焊接 ，冷却水腔变成一个可 以保温 的 蒸汽夹套 ，再把泵体保温夹套和泵盖保温夹套 的 蒸汽 进 出 口管 路 用 并 联 方式 连 接 ，用 法 兰 接 口作
质 ， 嘉利 特 荏 原泵 业 有 限 公 司 受神 华 集 团委 托 ， 设 计 试 制 了 ２ 煤 浆 泵 （ 双 壳 体 小 流 量 离 心 台 即 泵 ） ，试 验 合格 后 运 到用户 ，经 １ 多 实 际运 转 ， 年 性能 良好 ，运 行 平稳 ，轴封 效果 好 ，用 户满 意 。
［ 关键词］双壳体；小流量；煤浆泵；设计；应用
我 国是 煤 炭 资源 丰 富石 油 资源 相 对 贫 乏 的 国 家 。现 已探 明煤 炭 资源 储量 约 １００ 吨 ，居 世 界 ３０亿 第 三位 。２ ０ 年 煤 炭 产量 ２ ．６ 吨 ，居 世 界 第 一 ０８ ７１亿 位 。煤 制 油 在 国家 能源 发 展 中 处 于 战 略 地位 ，将 煤炭直接液化 ，原料转化效益较 高，所需设备容 积 小 ，液 体 产 品贮 运 设 备 小 ，运 输 方 便 ，单 位 质 量 的运输 费用 仅 为 固体 运 输 的一半 。 煤 制 油 的 前 景 广 阔 ， 为 防 止 煤 制 油 投 资 过 热 ，我 国保 留 了神 华 、 兖矿 和 潞 安集 团 的 煤 制 油 项 目，并 列 为 煤 制 油样 板 工程 。 随着 神 华集 团煤
离心泵的最小允许流量
离心泵的最小允许流量，也称为最低稳态流量或最小连续流量，是指泵运行时需要保持的最低流量值，以保证泵的正常运行和防止损坏。
最小允许流量是由离心泵的设计和工作原理决定的。
离心泵是一种根据离心力原理来转移流体的设备，其通过旋转叶轮（叶片）产生离心力，从而将流体从吸入口抽入泵内，并通过压力差将流体推出泵的排出口。
在离心泵的设计中，通常要求流体的进入速度不低于一定值，这样才能保证泵的正常运行，防止空化、振动、过热等问题的发生。
最小允许流量的具体数值因不同的离心泵类型、尺寸和用途而异。
通常，泵制造商会在产品规格表或说明书中提供最小允许流量的数值或范围。
如果操作时低于最小允许流量，可能会导致泵出现以下问题：
1. 空化：当流量过低时，泵内的压力会下降到液体蒸发压力以下，造成液体中的气泡或蒸汽形成，称为空化。
空化会导致泵性能下降、噪音增加，并可能引起泵振动和损坏。
2. 振动：低流量条件下，离心泵的叶轮可能无法得到充分的润滑和冷却，从而引起叶轮和轴承的振动。
振动会进一步加剧泵的磨损和故障的风险。
3. 过热：当流量过低时，泵内的液体流动速度减慢，扬程增加，摩擦产生的热量也会增加。
过高的温度可能导致泵部件的脆化、变形或损坏。
因此，为了确保离心泵的正常运行和延长使用寿命，应该严格遵守最小允许流量要求。
如果需要处理较小的流量，可以考虑采用多级泵或调节阀等控制措施来满足最小流量要求。
具体的操作细节最好参考泵的制造商提供的技术资料或咨询相关专业人士。
离心泵的最小允许流量
离心泵的最小允许流量摘要：一、离心泵最小允许流量的概念与意义二、影响离心泵最小允许流量的因素三、确定离心泵最小允许流量的方法四、离心泵最小允许流量在日常运行中的作用与危害五、如何避免与应对离心泵最小允许流量带来的问题正文：一、离心泵最小允许流量的概念与意义离心泵最小允许流量是指泵在正常运行状态下，所需的最小流量。
这是一个非常重要的参数，因为它直接关系到泵的运行稳定性和使用寿命。
如果流量过小，泵可能会出现气蚀、振动、噪音等问题，甚至可能导致设备损坏。
因此，了解和掌握离心泵最小允许流量对于保证泵的正常运行具有重要意义。
二、影响离心泵最小允许流量的因素1.泵的结构参数：包括叶轮直径、叶片数量、泵的转速等。
这些参数决定了泵的性能，从而影响最小允许流量。
2.泵的工作条件：包括介质性质、温度、压力等。
不同的工作条件会对泵的性能产生不同程度的影响。
3.阀门调节：阀门的开度会影响泵的流量，进而影响最小允许流量。
三、确定离心泵最小允许流量的方法1.根据泵的性能曲线：泵的性能曲线反映了泵的流量与扬程、功率等参数之间的关系。
通过查阅性能曲线，可以找到最小允许流量对应的数值。
2.经验公式：根据离心泵的叶轮直径、转速等参数，可以使用经验公式估算最小允许流量。
3.咨询厂家：向泵的制造商咨询最小允许流量，这是最直接且可靠的方法。
四、离心泵最小允许流量在日常运行中的作用与危害1.作用：确保泵的正常运行，避免因流量过小导致的设备损坏。
2.危害：如果最小允许流量设定不当，可能导致泵运行不稳定、噪音大、振动加剧等问题。
长期在最小允许流量下运行，可能会加速泵的磨损，甚至导致泵的故障。
五、如何避免与应对离心泵最小允许流量带来的问题1.合理选择泵的型号和参数：在选购泵时，应根据实际需求选择合适的型号和参数，确保泵能在最小允许流量下稳定运行。
2.调整阀门开度：合理调整阀门开度，使泵的流量保持在最小允许流量以上，避免泵在低流量下运行。
3.安装流量调节装置：在泵的出口安装流量调节装置，如电磁流量计、调节阀等，以便实时监测和调整流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心泵在启动时，为了使出口压力达到一定值，减少电动机启动电流，要求在出口阀关闭或部分关闭下启动。
但是，对于某些离心泵，如高扬程离心泵及输送挥发性液体的离心泵，由于泵内叶轮与泵体间隙很小，流体易于气化，这类离心泵在启动和运转时要求必须有一定流量。
如果这类离心泵在没有液体流出的情况下运转(即密闭运转)，泵内液体将产生涡流，使其发热汽化而发生气蚀或憋压，易造成泵损坏。
为了保证这类离心泵安全启动和正常运转，要求泵有最小排出流量，此值称为离心泵的最小流量。
通常最小流量由泵制造厂规定。
为了保证最小流量，在离心泵出口管道上加一条返回线，称为最小流量线。
在最小流量线上使用限流孔板，即使在发生误操作将泵出口阀门关闭时，也能保证离心泵安全运转，不致造成泵损坏。
只在泵启动时使用，平常关闭
个人理解,离心泵的最小回流就是为了防止泵内液体一直摩擦生热,而用小流量带走热量,对于单级泵而言,除了磁力\屏蔽泵等比较娇气的泵,温度压力升高会对泵造成损坏,一般的离心泵短时空转,只要温度没升得太高,不大会损坏泵,因泵的压力/流量性能曲线比较平,所以一般不会超压,但对于多级泵而言,如果无排出流量的话,有可能造成出口超压,因为泵的压力/流量性能曲线比较陡,所以正常开泵时操作,有最小流量线时就开着,无最小流量线时就将泵出口阀开两扣,规范操作,让
泵的寿命更长些.
一般来说最小回流线都接回到泵吸入容器，也可能接入另一容器或出口主流同一高压容器，这种情况先不予考虑。
当接入泵吸入容器时：
如果开口在泵出口止逆阀之后，在止逆阀因故障不能打开时不能保护泵。
当泵因故障停运时，出口目的容器内高压介质可能通过最小回流线窜入泵吸入容器，比较危险；
如果开口在泵出口止逆阀之前，在止逆阀因故障不能打开时也可保护泵。
当泵因故障停运时，出口目的容器内高压介质不会通过最小回流线窜入泵吸入容器。
因此最小回流线接口一般应接在泵出口与出口止逆阀之间。
对于倒料等操作，应与出口主流一样单独配置管线，虽花费较多，但能保证泵操作的本质安全。
当最小回流线并非接入泵吸入容器时情况较复杂，应根据具体情况分析。
当泵的工作流量低于泵的额定流量30％时，就会产生垂直于轴方向上的力－径向推力。
而且由于泵在低效率下运行，使入口部位的液温升高，蒸汽压增高，容易产生气蚀，为了预
防发生气蚀，，应设置泵在最低流量下正常运转的小流量线。
小流量线由泵出口管嘴和止回阀之间的管段上引出，接至泵入口管道或上游设备中。
小流量线原则上宜安最短管设计。
